| Tipo de produto | Monitor LCD com retroiluminação LED |
| Marca | Sony |
| Modelo | SDM-F27M30 |
| Tamanho da tela | 68,6 cm (27 polegadas) na diagonal |
| Resolução de exibição | 1920 x 1080 pixels (Full HD) |
| Entradas de vídeo | 2x HDMI 2.1 (HDCP 2.3), 1x DisplayPort 1.4, 1x USB-C (modo Alt DP) |
| Portas USB | 1x USB-A (montante), 1x USB-B (jusante), 1x USB-C (montante/jusante) |
| Saída de áudio | Alto-falantes integrados 2 x 2 W, conector mini-jack estéreo |
| Dimensões com suporte | 61,5 x 47,9 x 24,8 cm (L x A x P) |
| Dimensões sem suporte | 61,5 x 36,3 x 7,3 cm (L x A x P) |
| Peso com suporte | 6,2 kg |
| Peso sem suporte | 4,1 kg |
| Alimentação | 19,5 V CC via adaptador de energia (100-240 V CA, 50/60 Hz) |
| Consumo de energia elétrica | Em conformidade com o regulamento UE 2019/2013 (etiqueta energética disponível online) |
| Funções principais | Modo G-SYNC Compatible, HDCP 2.3, ajuste de ângulo, montagem na parede VESA 100x100 mm |
| Temperatura de operação | 0 °C a 40 °C |
| Manutenção e limpeza | Use um pano macio levemente úmido (água ou detergente suave). Não use solventes ou produtos abrasivos. |
| Instruções de segurança | Deixe um espaço de ventilação de pelo menos 10 cm ao redor do aparelho. Não obstrua as aberturas. |
| Peças de reposição e reparabilidade | Entre em contato com o serviço pós-venda Sony. Adaptador de energia fornecido, cabo de alimentação dedicado. |
| Conteúdo da caixa | Monitor, suporte de mesa, adaptador de energia, cabo de alimentação, cabos (HDMI, USB), guia de instalação, manual do usuário, guia de ajuda online. |
| Garantia | Garantia legal de conformidade (consulte as condições na loja). |
Perguntas frequentes - SDMF27M30 SONY
Perguntas dos utilizadores sobre SDMF27M30 SONY
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Projetor em formato PDF gratuitamente! Encontre o seu manual SDMF27M30 - SONY e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. SDMF27M30 da marca SONY.
MANUAL DE UTILIZADOR SDMF27M30 SONY

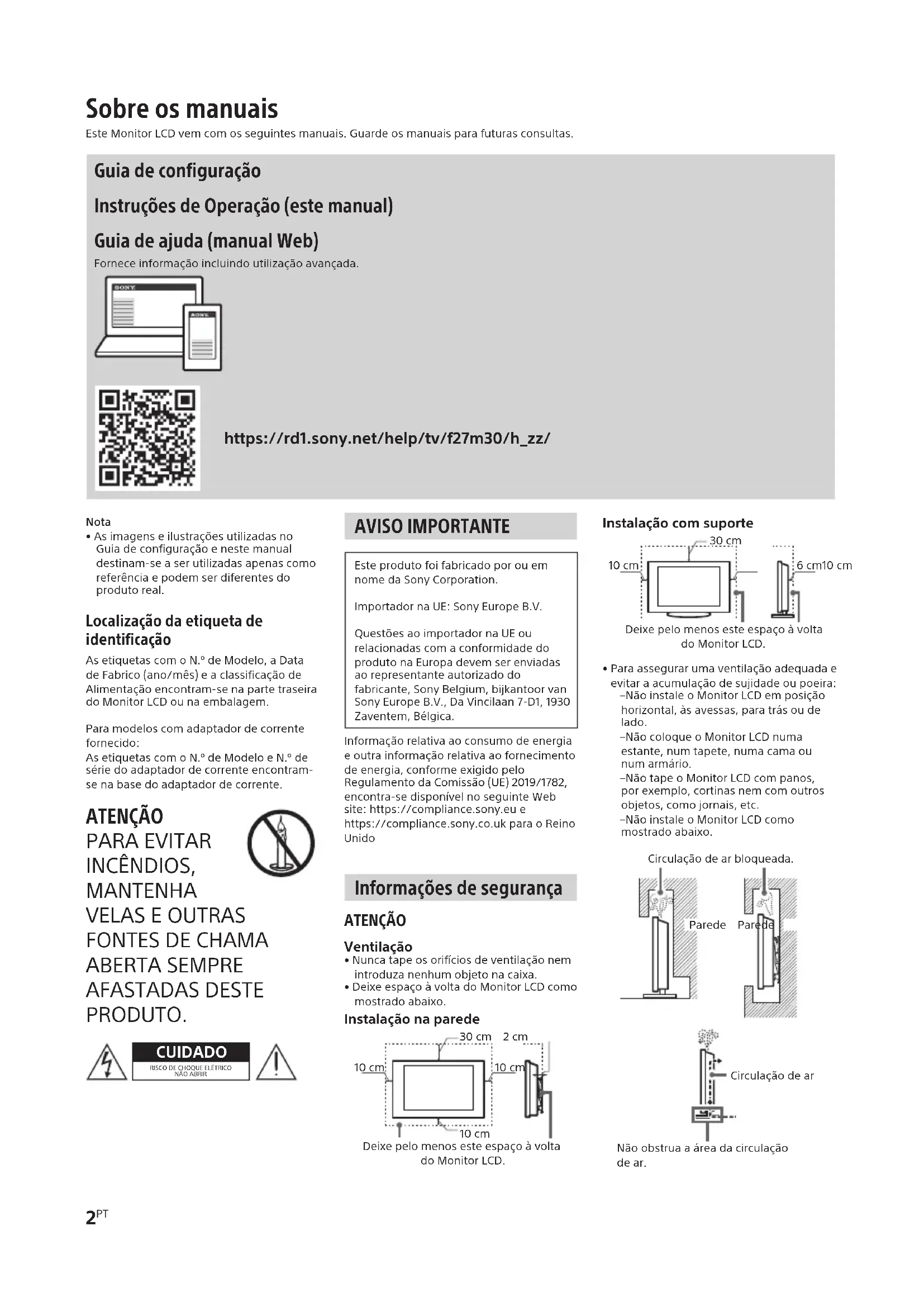

Este Monitor LCD vem com os seguintes manuais. Guarde os manuais para futuras consultas.
Guia de configuração
Instruções de Operação (este manual)
Guia de ajuda (manual Web)
Fornece informação incluindo utilização avançada.
- As imagens e ilustrações utilizadas no Guia de configuração e neste manual destinam-se a ser utilizadas apenas como referência e podem ser diferentes do produto real.
Localização da etiqueta de identificação
As etiquetas com o N.º de Modelo, a Data de Fabrico (ano/mês) e a classificação de Alimentação encontram-se na parte traseira do Monitor LCD ou na embalagem.
As etiquetas com o N.º de Modelo e N.º de série do adaptador de corrente encontram-se na base do adaptador de corrente.
ATENÇÃO
PARA EVITAR INCÊNDIOS, MANTENHA VELAS E OUTRAS FONTES DE CHAMA ABERTA SEMPRE AFASTADAS DESTE PRODUTO.
AVISO IMPORTANTE
Este produto foi fabricado por ou em nome da Sony Corporation.
Importador na UE: Sony Europe B.V.
Questões ao importador na UE ou relacionadas com a conformidade do produto na Europa devem ser enviadas ao representante autorizado do fabricante, Sony Belgium, bijkantoor van Sony Europe B.V., Da Vincilaan 7-D1, 1930 Zaventem, Bélgica.
Informação relativa ao consumo de energia e outra informação relativa ao fornecimento de energia, conforme exigido pelo Regulamento da Comissão (UE) 2019/1782, encontra-se disponível no seguinte Web site: https://compliance.sony.eu e https://compliance.sony.co.uk para o Reino Unido
Informações de segurança
ATENÇÃO
Ventilação
- Nunca tape os orifícios de ventilação nem introduza nenhum objeto na caixa.
- Deixe espaço à volta do Monitor LCD como mostrado abaixo.
Instalação na parede


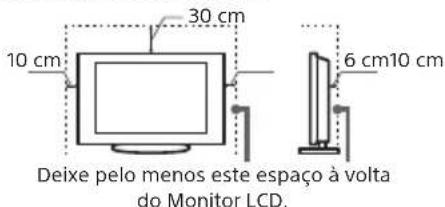

Instalação com suporte
-Não instale o Monitor LCD em posição horizontal, às avessas, para trás ou de lado.
-Não coloque o Monitor LCD numa estante, num tapete, numa cama ou num armário.
-Não tape o Monitor LCD com panos, por exemplo, cortinas nem com outros objetos, como jornais, etc.

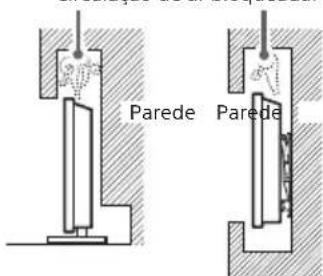

-Não instale o Monitor LCD como mostrado abaixo.
Circulação de ar bloqueada.
Circulação de ar
Não obstrua a área da circulação de ar.
Cabo de alimentação
Manipule o cabo de alimentação e a tomada da seguinte maneira para evitar todo o risco de incêndio, choque elétrico ou avaria e/ou feridas:
- Utilize apenas um cabo de alimentação fornecido pela Sony e não por outros fornecedores.
- Introduza a ficha na tomada até ao fim.
- Este Monitor LCD funciona apenas corrente alterna (CA) de 100 V - 240 V.
- Por motivos de segurança, desligue o cabo de alimentação e evite que os seus pés fiquem entre os cabos quando efetuar as ligações.
- Desligue o cabo de alimentação da tomada elétrica antes de trabalhar com o Monitor LCD ou de deslocá-lo.
- Afaste o cabo de alimentação de fontes de calor.
- Desligue a ficha e limpe-a regularmente. Se a ficha estiver húmida e coberta de pó, o isolamento pode ficar danificado, o que pode provocar um incêndio.
Nota
- Não utilize o cabo de alimentação fornecido em qualquer outro equipamento.
- Não entale, dobre ou torça o cabo à força. Os fios principais podem ficar descarnados ou ser cortados.
- Não modifique o cabo de alimentação.
- Não coloque objetos pesados em cima do cabo de alimentação.
- Nunca puxe pelo próprio cabo de alimentação quando o desligar.
- Não ligue muitos aparelhos à mesma tomada.
- Não utilize uma tomada de corrente que não esteja bem presa à parede.
Nunca insira uma pen USB quando o produto ou o cabo de carga estão numa condição húmida
- Quando a pen USB é inserida numa condição húmida, ocorre um curto-circuito devido ao líquido (água da torneira, água do mar, refrigerante, etc.) presente na unidade principal e cabo de carga ou matéria estranha, podendo provocar uma geração anómala de calor ou avaria.
NOTA SOBRE O TRANSFORMADOR DE CORRENTE
Atenção
Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva ou humidade.
Para evitar o risco de incêndio ou choque elétrico, não coloque recipientes com líquidos, como jarras, em cima do aparelho. Não instale este equipamento num espaço fechado, como uma estante ou uma unidade semelhante.
- Certifique-se de que a tomada de corrente elétrica está instalada perto do equipamento e é de fácil acesso.
- Certifique-se de que utiliza o adaptador de corrente e o cabo de alimentação fornecidos. Caso contrário poderá provocar uma avaria.
-
Ligue o adaptador de corrente a uma tomada de corrente elétrica de fácil acesso.
-
Não enrole o cabo de alimentação à volta do adaptador de corrente. O fio do núcleo poderá quebrar e/ou provo recetor multimédia.
- Não toque no adaptador de corrente com as mãos molhadas.
- Se notar alguma anomalia no adaptador de corrente, desligue-o imediatamente da tomada de corrente elétrica.
- Enquanto estiver ligado à tomada de corrente elétrica, o aparelho não está desligado da fonte de alimentação, mesmo que o próprio aparelho tenha sido desligado.
- Uma vez que o adaptador de corrente fica quente quando é utilizado durante um longo período de tempo, poderá sentir a superfície quente ao tocar com a mão.
Utilização proibida
Não instale/utilize o Monitor LCD em locais, ambientes ou situações como os listados abaixo, ou, caso contrário, o Monitor LCD pode funcionar mal e provocar um incêndio, choque elétrico, avaria e/ou feridas.
Localizações:
- Ao ar livre (sob a luz solar direta), perto do mar, num navio ou outra embarcação, dentro de um veículo, locais instáveis, perto de água, chuva, humidade ou fumo.
Ambientes:
- Locais quentes, húmidos ou com muito pó; onde possam entrar insetos; onde possa estar sujeito a vibrações mecânicas, perto de fontes de chama aberta, como uma vela acesa, que é colocada em cima do Monitor LCD. O Monitor LCD não deve ser exposto à água ou salpicos e não devem ser colocados quaisquer objetos que contenham líquidos, como por exemplo vasos, em cima do Monitor LCD.
Situações:
- Utilize o Monitor LCD quando tiver as mãos molhadas, com a tampa retirada, ou com acessórios não recomendados pelo fabricante. Desligue o Monitor LCD da tomada de corrente durante as trovoadas.
- Instalar o Monitor LCD de modo a ficar saliente para um espaço aberto. Poderão ocorrer ferimentos ou danos provocados pelo facto de uma
pessoa ou objeto bater no Monitor LCD. - Colocar o Monitor LCD num local húmido ou poeirento ou numa divisão
onde existam vapores ou fumos oleosos (perto de fogões ou humidificadores). Poderá ocorrer incêndio, choque elétrico ou deformação.
- Instalar o Monitor LCD em locais sujeitos a temperaturas extremas, como locais expostos à luz solar direta ou perto de aquecedores ou saídas de ar quente. O Monitor LCD poderá sobreaquecer nessa situação, o que pode causar a deformação da caixa e/ou uma avaria do Monitor LCD.
- Se o Monitor LCD for colocado no balneário de uma piscina pública ou estância termal, o Monitor LCD poderá
ficar danificado pelo enxofre presente no ar, etc.
- Para uma melhor qualidade de imagem, não exponha o ecrã a iluminação ou luz solar direta.
- Evite deslocar o Monitor LCD de um local frio para um local quente. As variações de temperatura do local podem provocar a condensação da humidade. Isto pode fazer como que o Monitor LCD apresente uma imagem de fraca qualidade e/ou fraca cor. Se isto acontecer, deixe que a humidade se evapore completamente antes de ligar o Monitor LCD.
Peças danificadas:
- Não colocar através de um cabo fino ou de muitos cabos até ao orifício no suporte. Poderá danificar o cabo e causar problemas ou mau funcionamento. O Mo se conseguir deslocar o cabo nestas condição
- Não lance nada contra o Monitor LCD. O vidro do ecrã pode partir-se devido ao impacto e provocar ferimentos graves.
- Se a superfície do Monitor LCD rachar, não toque nela até ter desligado o cabo de alimentação. Além do mais, isso pode causar um choque elétrico.
Quando não estiver a ser utilizado
- Se não vai utilizar o Monitor LCD durante vários dias, deve desligá-lo da alimentação por razões ambientais e de segurança.
- Como o Monitor LCD não está desligado da alimentação quando está apenas em estado de desligado, retire a ficha da tomada para desligar o Monitor LCD completamente.
Para as crianças
- Não deixe as crianças subir para o Monitor LCD.
- Mantenha os acessórios fora do alcance das crianças, para que não possam ser engolidos por engano.
Se ocorrerem os seguintes problemas...
Desligue o Monitor LCD e retire a ficha da tomada imediatamente se algum dos seguintes problemas ocorrer. Dirija-se a um agente ou centro de assistência Sony para enviar o Monitor LCD a um técnico de assistência qualificado para verificação.
Quando:
- O cabo de alimentação estiver danificado.
- A tomada de corrente não estiver bem presa à parede.
- O Monitor LCD estiver danificado por ter caído, ter sofrido uma pancada ou ter sido lançada alguma coisa contra ele.
- Se algum líquido ou objeto sólido penetrar nos orifícios da caixa.
Acerca da Temperatura do Monitor LCD
Quando o Monitor LCD é utilizado durante um período de tempo prolongado, a área em volta do painel aquece. Poderá sentir a superfície quente ao tocar com a mão.
Instituições médicas
Este produto não pode ser utilizado como dispositivo médico. Poderá causar uma avaria no equipamento médico.
Não coloque este produto perto de dispositivos médicos
Este produto (incluindo os acessórios) tem iman(es) que pode(m) interferir com pacemakers, válvulas de derivação programáveis para o tratamento de hidrocefalia ou outros dispositivos médicos. Não coloque este produto perto de pessoas que utilizam esses dispositivos médicos. Consulte o seu médico antes de utilizar este produto se utilizar qualquer um desses dispositivos médicos.
Mantenha fora do alcance de crianças ou de indivíduos supervisionados
Este produto (incluindo os acessórios) tem íman(es). Engolir o(s) íman(es) poderá causar danos graves, como por exemplo perigo de asfixia ou lesões intestinais. Se os ímanes (ou um íman) forem engolidos, consulte imediatamente um médico.
Influência magnética
Este produto (incluindo os acessórios como tampas) utiliza ímãs.
Não coloque objetos sensíveis a ímãs (como cartões de conta, cartões de crédito com codificação magnética, etc.) perto deste produto.
Precauções
- Veja o Monitor LCD com uma luz ambiente adequada, pois uma luz fraca ou ver o Monitor LCD durante um longo período de tempo prejudica a vista.
- Se utilizar auscultadores, não regule o volume para um nível demasiado alto, para evitar lesões auditivas.
Ecrã:
- Embora o ecrã seja fabricado com uma tecnologia de alta precisão e 99,99 % ou mais dos pixéis sejam efetivos, podem aparecer sistematicamente pontos pretos ou pontos brilhantes de luz (vermelha, azul ou verde). Não se trata de uma avaria, mas sim de uma característica da ecrã.
- Não carregue nem risque o filtro frontal, nem coloque objetos em cima do Monitor LCD. Pode danificar o ecrã ou a imagem ficar irregular.
- Se utilizar o Monitor LCD num local frio, as imagens podem ficar escuras ou com manchas. Não se trata de uma avaria. Este fenómeno desaparece logo que subir a temperatura.
- Se visualizar imagens fixas continuamente, pode produzir-se uma imagem fantasma. Essa imagem desaparece pouco depois.
- Durante a utilização do Monitor LCD, o ecrã e a caixa aquecem. Isso não é sinónimo de avaria.
- O ecrã contém uma pequena quantidade de cristais líquidos. Para se desfazer deles, cumpra as regulamentações e imposições locais.
Utilizar e limpar o ecrã/a caixa do Monitor LCD
Desligue o cabo de alimentação que liga o Monitor LCD à tomada de corrente elétrica antes de limpar. Para evitar a degradação do material ou a degradação do revestimento do ecrã, respeite as seguintes precauções.
- Limpe o pó do ecrã/da caixa com cuidado com um pano de limpeza macio. Se não conseguir limpar bem o pó, humedeça ligeiramente um pano macio numa solução de detergente suave.
- Nunca pulverize água ou detergente diretamente sobre o Monitor LCD. Pode pingar para a base do ecrã ou para as peças exteriores e infiltrar-se podendo causar dano
- Não utilize esfregões abrasivos, líquidos de limpeza alcalinos/ácidos, pós de limpeza ou solventes voláteis, como álcool, benzina, diluente ou inseticida. Se utilizar este tipo de materiais ou mantiver um contacto prolongado com materiais de borracha ou vinil danifica a superfície do ecrã e o material da caixa.
- Não toque no monitor LCD se as suas mãos estiverem cobertas com alguma substância química, como creme de mãos ou protetor solar.
- É recomendado passar periodicamente o aspirador pelos orifícios de ventilação para assegurar uma ventilação adequada.
- Quando ajustar o ângulo do Monitor LCD, mova-o lentamente de forma a impedir que o Monitor LCD se desloque ou se separe da base.
- Coloque os componentes opcionais ou qualquer equipamento que emita radiação eletromagnética longe do Monitor LCD. Caso contrário, pode aparecer distorção da imagem e/ou som com ruído.
- Este equipamento foi testado e verificou-se que cumpre os limites estabelecidos pelas Normas CEM, utilizando um cabo de sinal de ligação com menos de 3 metros.
Eliminação do Monitor LCD
Tratamento de Equipamentos Elétricos e Eletrónicos no final da sua vida útil (aplicável na União Europeia e em países com sistemas de recolha seletiva de resíduos)
Este símbolo, colocado no produto ou na sua embalagem, indica que este não deve ser tratado como resíduo urbano indiferenciado. Deve sim ser colocado num ponto de recolha destinado a resíduos de equipamentos elétricos e eletrónicos. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar potenciais consequências negativas para o meio ambiente e para a saúde pública que, de outra forma, poderiam ser provocadas por um tratamento incorreto do produto. A reciclagem dos materiais contribuirá para a conservação dos recursos naturais. Para obter informação mais detalhada sobre a reciclagem deste produto, contacte o município onde reside, os serviços de recolha de resíduos da sua área ou a loja onde adquiriu o produto.
Instalação/Programação
- Instale e utilize o Monitor LCD conforme as instruções abaixo para evitar todo o risco de incêndio, choque elétrico ou avaria e/ou feridas.
Instalação
- O Monitor LCD deve ser instalado perto de uma tomada de corrente elétrica facilmente acessível.
- Coloque o Monitor LCD numa superfície nivelada e estável, para evitar que caia e provoque ferimentos pessoais ou danos no produto.
- Instale o Monitor LCD num local onde não possa ser puxado, empurrado ou derrubado.

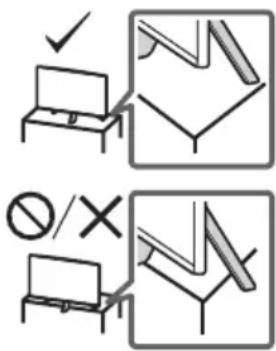

- Instale o Monitor LCD de forma a que o Suporte de mesa do Monitor LCD não fique de fora do suporte do Monitor LCD (não fornecido). Se o Suporte de mesa ficar de fora do suporte do Monitor LCD, poderá levar a que o aparelho caia e provoque ferimentos pessoais ou danos no Monitor LCD.
- Antes de transportar o Monitor LCD, desligue todos os cabos.
- Ao transportar manualmente o Monitor LCD, segure-o conforme é apresentado abaixo. Não faça pressão sobre o painel LCD nem sobre a moldura em redor do ecrã.
- Quando levantar ou mover o Monitor LCD, segure-o firmemente pela parte de baixo.
- Não exponha o Monitor LCD a choques ou vibrações excessivas durante o transporte.
- Se tiver que transportar o Monitor LCD ou levá-lo para reparações, utilize a caixa e os materiais de embalagem originais.
Instalar o Monitor LCD na parede
Este manual de instruções do Monitor LCD fornece apenas os passos para preparar o Monitor LCD para a instalação na parede antes deste ser instalado na parede.
O Monitor LCD pode ser montado numa parede utilizando um Suporte de parede (não fornecido). Se o Suporte de mesa for encaixado no Monitor LCD, o Monitor LCD pode ter de ser desencaixado do Suporte de mesa.
Prepare o Monitor LCD para o Suporte de parede antes de efetuar as ligações com o cabo.
Para proteção do produto e por razões de segurança, a Sony recomenda vivamente que a instalação do Monitor LCD na parede seja realizada por profissionais qualificados. Não tente instalá-lo por si próprio.
- Siga o guia de instruções fornecido com o Suporte de parede para o seu modelo. É necessária uma formação técnica adequada para instalar este Monitor LCD, especialmente para determinar a resistência da parede para suportar o peso do Monitor LCD.
- Os parafusos para instalar o Suporte de Parede no Monitor LCD não são fornecidos.

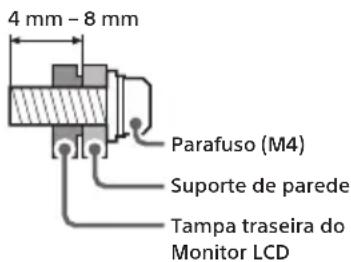

- O comprimento do parafuso do Suporte de Parede difere dependendo da espessura do Suporte de Parede. Consulte a figura abaixo.
| Nome do modelo | Padrão da furação da parede |
| a × b |
SDM-F27M30100 × 100 mm
Sistema do ecrã: Ecrã LCD (Visor de cristais líquidos), Retroiluminação LED Saída de som: 2 W + 2 W
Alimentação, Ficha de Produto e outros
Requisitos de energia 19,5 V DC com adaptador CA Capacidade nominal: Entrada 100 V – 240 V CA, 50/60 Hz Dimensões do ecrã (medido diagonalmente) (Aprox.) 68,6 cm / 27 polegadas Resolução do ecrã (horizontal × vertical) (pixéis) 1920 × 1080
Dimensões (Aprox.) (larg. × alt. × prof.) (cm)
com suporte de fixação para mesas 61,5 × 47,9 × 24,8 sem suporte de fixação para mesas 61,5 × 36,3 × 7,3
Largura do suporte (Aprox.) (cm) 45,3
Peso (Aprox.) (kg)
com suporte de fixação para mesas 6,2 sem suporte de fixação para mesas 4,1
Outros
Temperatura de operação: 0 °C – 40 °C Humidade operacional: 10 % – 80 % HR (não condensada)
Nota
- O design e as características técnicas estão sujeitas a alteração sem aviso prévio.
- Algumas das instruções apresentadas no ecrã poderão não ser aplicadas ao seu modelo de Monitor LCD.
- A ficha de informação do produto neste Manual refere-se ao REGULAMENTO DELEGADO DA COMISSÃO (UE) 1062/2010. Consulte o Website de (UE) 2019/2013 para obter informação adicional.
Número de Registro do Produto (REGULAMENTO DELEGADO DA COMISSÃO (UE) 2019/2013)
SDM-F27M30 (1280905)
Informação da marca registada
- Os termos HDMI e High-Definition Multimedia Interface e o logotipo HDMI são marcas ou marcas registradas da HDMI Licensing Administrator, Inc. nos Estados Unidos e em outros países.
- DisplayPort™, o logo DisplayPort™ e o logo DisplayHDR™ são marcas comerciais propriedade da Video Electronics Standards Association (VESA®) nos Estados Unidos e outros países.
- © 2021 NVIDIA, o logo NVIDIA e NVIDIA G-SYNC Compatible são marcas comerciais e/ou marcas comerciais registadas da NVIDIA Corporation nos E.U. e outros países.
- USB Type-C® e USB-C® são marcas comerciais registadas da organização USB Implementers Forum.
