| Rodzaj produktu | Szlifierka do detali |
| Marka | Silverline |
| Model | 421042 |
| Wymiary (D x S x W) | 160 x 100 x 130 mm |
| Waga | 0,96 kg |
| Napięcie zasilania | 230 V~, 50 Hz |
| Moc | 130 W |
| Prędkość obrotowa bez obciążenia | 12 000 obr/min |
| Rodzaj papieru ściernego | Samoprzylepny |
| Wymiar papieru ściernego | 140 x 140 x 90 mm |
| Klasa ochronności | IP20 (podwójna izolacja) |
| Długość przewodu zasilającego | 1,8 m |
| Poziom ciśnienia akustycznego (LpA) | 79 dB(A) |
| Poziom mocy akustycznej (LwA) | 90 dB(A) |
| Poziom drgań | 7,2 m/s² (niepewność K=1,5 m/s²) |
| Gwarancja | 3 lata (rejestracja online w ciągu 30 dni wymagana) |
| System odsysania pyłu | Tak, z adapterem do odkurzacza |
| Włącznik | Przycisk włącz/wyłącz |
| Zalecane zastosowanie | Szlifowanie na sucho drewna, plastiku, powierzchni malowanych i powlekanych |
| Konserwacja | Regularne czyszczenie miękką szczotką lub suchą szmatką. Odłączyć od zasilania przed jakimikolwiek czynnościami konserwacyjnymi. |
| Bezpieczeństwo | Obowiązkowe noszenie okularów ochronnych, ochrony słuchu, maski przeciwpyłowej i rękawic. Podwójna izolacja. Nie używać do szlifowania na mokro. |
| Części zamienne i naprawialność | Dostępne online na toolsparesonline.com lub u dealera Silverline. |
Często zadawane pytania - 421042 SILVERLINE
Pytania użytkowników dotyczące 421042 SILVERLINE
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Szlifierka w formacie PDF za darmo! Znajdź swoją instrukcję 421042 - SILVERLINE i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. 421042 marki SILVERLINE.
INSTRUKCJA OBSŁUGI 421042 SILVERLINE
PL Szlifierka oscylacyjna trójkątna 130 W
3 YEAR GUARANTEE
ANS DE GARANTIE
JAHRE GARANTIE
AÑOS DE GARANTÍA
ANNI DI GARANZIA
JAAR GARANTIE
LATA GWARANCJI
Register online: silverlinetools.com

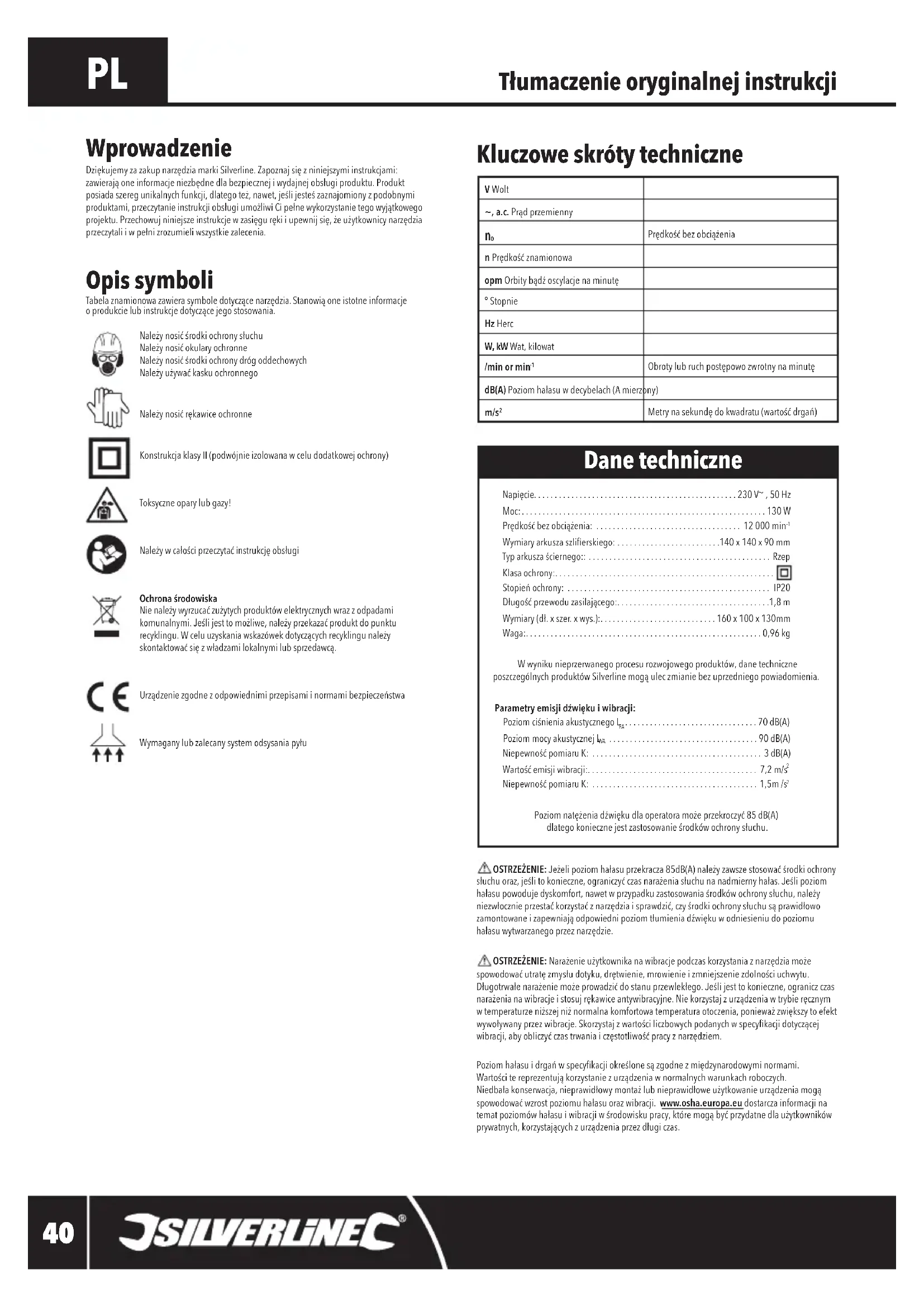

Dziękujemy za zakup narzędzia marki Silverline. Zapoznaj się z niniejszymi instrukcjami: zawierają one informacje niezbędne dla bezpiecznej i wydajnej obsługi produktu. Produkt posiada szereg unikalnych funkcji, dlatego też, nawet, jeśli jesteś zaznajomiony z podobnymi produktami, przeczytanie instrukcji obsługi umożliwia Ci pełne wykorzystanie tego wyjątkowego projektu. Przechowuj niniejsze instrukcje w zasięgu ręki i upewnij się, że użytkownicy narzędzia przeczytali i w pełni zrozumieli wszystkie zalecenia.
Opis symboli
Tabela znamionowa zawiera symbole dotyczące narzędzia. Stanowią one istotne informacje o produkcie lub instrukcje dotyczące jego stosowania.
Należy nosić środki ochrony słuchu
Należy nosić okulary ochronne
Należy nosić środki ochrony dróg oddechowych
Należy używać kasku ochronnego
Należy nosić rękawice ochronne
Konstrukcja klasy II (podwójnie izolowana w celu dodatkowej ochrony)
Toksyczne opary lub gazy!
Należy w całości przeczytać instrukcję obsługi
Ochrona środowiska
Nie należy wyrzucać zużytych produktów elektrycznych wraz z odpadami komunalnymi. Jeśli jest to możliwe, należy przekazać produkt do punktu recyklingu. W celu uzyskania wskazówek dotyczących recyklingu należy skontaktować się z władzami lokalnymi lub sprzedawcą.
Urządzenie zgodne z odpowiednimi przepisami i normami bezpieczeństwa
Wymagany lub zalecany system odsysania pyłu
Kluczowe skróty techniczne
| V Wolt | |
| ~, a.c. Prąd przemienny | |
| n_0 | Prędkość bez obciążenia |
| n Prędkość znamionowa | |
| opm Orbity bądź oscylacje na minutę | |
| "Stopnie | |
| Hz Herc | |
| W, kW Wat, kilowat | |
| /min or min^-1 | Obroty lub ruch postępowo zwrotny na minutę |
| dB(A) Poziom halasu w decybelach (A mierzony) | |
| m/s^2 | Metry na sekundę do kwadratu (wartość drgań) |
Dane techniczne
Napiecie....230 V\~, 50 Hz
Moc: 130 W
Prędkość bez obciążenia: 12 000 min ^1
Wymiary arkusza szlifierskiego: 140 x 140 x 90 mm
Typ arkusza ściernego: Rzep
Klasa ochrony:
Stopień ochrony: IP20
Długość przewodu zasilającego: 1,8 m
Wymiary (dł. x szer. x wys.): 160 x 100 x 130mm
Waga: 0,96 kg
W wyniku nieprzerwanego procesu rozwojowego produktów, dane techniczne poszczególnych produktów Silverline mogą ulec zmianie bez uprzedniego powiadomienia.
Parametry emisji dźwięku i wibracji:
Poziom ciśnienia akustycznego L_PA 70 dB(A)
Poziom mocy akustycznej l_w 90 dB(A)
Niepewność pomiaru K: 3 dB(A)
Wartość emisji wibracji.... 7,2 m/s²
Niepewność pomiaru K: 1,5m/s²
Poziom natężenia dźwięku dla operatora może przekroczyć 85 dB(A) dlatego konieczne jest zastosowanie środków ochrony słuchu.
OSTRZEŻENIE: Jeżeli poziom hałasu przekracza 85dB(A) należy zawsze stosować środki ochrony słuchu oraz, jeśli to konieczne, ograniczyć czas narażenia słuchu na nadmierny hałas. Jeśli poziom hałasu powoduje dyskomfort, nawet w przypadku zastosowania środków ochrony słuchu, należy niezwłocznie przestać korzystać z narzędzia i sprawdzić, czy środki ochrony słuchu są prawidłowo zamontowane i zapewniają odpowiedni poziom tłumienia dźwięku w odniesieniu do poziomu hałasu wytwarzanego przez narzędzie.
OSTRZEŻENIE: Narażenie użytkownika na wibracje podczas korzystania z narzędzia może spowodować utratę zmysłu dotyku, drętwienie, mrowienie i zmniejszenie zdolności uchwytu. Długotrwałe narażenie może prowadzić do stanu przewlekłego. Jeśli jest to konieczne, ogranicz czas narażenia na wibracje i stosuj rękawice antywibracyjne. Nie korzystaj z urządzenia w trybie ręcznym w temperaturze niższej niż normalna komfortowa temperatura otoczenia, ponieważ zwiększy to elekt wywoływany przez wibracje. Skorzystaj z wartości liczbowych podanych w specyfikacji dotyczącej wibracji, aby obliczyć czas trwania i częstotliwość pracy z narzędziem.
Poziom hałasu i drgań w specyfikacji określone są zgodne z międzynarodowymi normami. Wartości te reprezentują korzystanie z urządzenia w normalnych warunkach roboczych. Niedbała konserwacja, nieprawidłowy montaż lub nieprawidłowe użytkowanie urządzenia mogą spowodować wzrost poziomu hałasu oraz wibracji. www.osha.europa.eu dostarcza informacji na temat poziomów hałasu i wibracji w środowisku pracy, które mogą być przydatne dla użytkowników prywatnych, korzystających z urządzenia przez długi czas.
Przed użyciem narzędzia zapoznać się z instrukcją i wszelkimi etykietami przymocowanymi do niego. Zachować tę instrukcję wraz z produktem na przyszłość. Wszystkie osoby korzystające z tego produktu powinny dokładnie zapoznać się z instrukcją.
Nawet użycie narzędzia zgodnie z zaleceniami nie stanowi gwarancji wyeliminowania wszystkich czynników ryzyka. Należy zachować ostrożność. W przypadku braku pewności co do prawidłowego sposobu użycia narzędzia, nie próbować go użyć.
Ogólne instrukcje dotyczące bezpieczeństwa użytkowania elektronarzędzia
OSTZREŻENIE: Należy przeczytać wszystkie instrukcje przed rozpoczęciem pracy oraz zachować ją na przyszłość. Postępuj zgodnie z podaną instrukcją podczas ich użytkowania dla zmniejszenia ryzyka pożaru, porażenia prądem obrażeń ciała
Zachowaj wszystkie instrukcje do wykorzystania w przyszłości.
Termin „elektronarzędzie“ odnosi się do urządzenia zasilanego sieciowo (przewodowego) lub urządzenia zasilanego za pomocą baterii (bezprzewodowego).
1) Bezpieczeństwo obszaru pracy
a) Zadbaj o prawidłową higienę i prawidłowe oświetlenie obszaru pracy. Zanieczyszczenie lub brak wystarczającego oświetlenia obszaru pracy mogą doprowadzić do wypadków.
b) Nie należy używać elektronarzędzi w przestrzeniach zagrożonych wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne wytwarzają iskry, które mogą podpalić pył lub opary.
c) Nie dopuszczaj dzieci ani innych osób do obszaru pracy elektronarzędzi. Nieuwaga może spowodować utratę kontroli.
2) Bezpieczeństwo elektryczne
a) Wtyczka elektronarzędzia musi pasować do gniazda zasilania. Nie wolno modyfikować wtyczki w żaden sposób. W przypadku elektronarzędzi z uziemieniem nie należy stosować przejściówek. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Unikaj dotykania uziemionych powierzchni, takich jak rury, grzejniki, piece i lodówki. Uziemienie ciała powoduje zwiększenie ryzyka porażenia prądem.
c) Nie wystawiaj elektronarzędzi na działanie deszczu lub wilgoci. Przedostanie się wody do urządzenia zwiększa ryzyko porażenia prądem.
d) Nie należy nadwyrężać kabla. Nigdy nie używaj go do przenoszenia, przeciągania lub odłączania elektronarzędzia. Trzymaj przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub poplątane kable zwiększają ryzyko porażenia prądem.
e) W przypadku korzystania z urządzenia na wolnym powietrzu używaj przedłużacza przystosowanego do używania na zewnątrz. Korzystanie z przedłużacza przystosowanego do używania na zewnątrz zmniejsza ryzyko porażenia prądem.
f) W przypadku korzystania z elektronarzędzia w miejscu o dużym natężeniu wilgoci należy używać gniazda zasilania wyposażonego w wyłącznik różnicowoprådowy (RCD). Korzystanie z wyłącznika różnicowoprådowego zmniejsza ryzyko porażenia prądem.
3) Bezpieczeństwo osobiste
a) Podczas korzystania z elektronarzędzi bądź czujny, uważaj, co robisz i zachowaj zdrowy rozsądek. Nie używaj ich, gdy jesteś zmęczony albo pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas obsługi urządzenia może spowodować poważne obrażenia ciała.
b) Korzystaj ze środków ochrony osobistej. Zawsze stosuj środki ochrony oczu. Wyposażenie ochronne, takie jak maska przeciwpyłowa, obuwie robocze antypoślizgowe na szorstkiej podeszwie, kask ochronny lub nauszniki ochronne używane w odpowiednich warunkach, zmniejsza ryzyko obrażeń.
c) Zapobiegaj przypadkowemu włączeniu urządzenia. Przed podłączeniem do źródła zasilania i / lub akumulatora, podnoszeniem lub przenoszeniem narzędzia, upewnii się, że przełącznik zasilania znajduje się w pozycji wyłączonej. Przenoszenie urządzenia z palcem umieszczonym na wyłączniku zasilania lub podłączenie elektronarzędzi przy włączonym przełączniku zasilania stwarza ryzyko wypadku.
d) Przed włączeniem elektronarzędzia usuń z niego wszelkie klucze regulacyjne. Narzędzie lub klucz pozostawiony w obracającej się części elektronarzędzia może spowodować obrażenia ciała.
e) Nie wychylaj się. W każdej chwili zachowuj odpowiednią pozycje i równowagę. Umożliwia to lepszą kontrolę nad elektronarzędziem w nieoczekiwanych sytuacjach.
f) Noś odpowiednią odzież. Nie zakładąj do pracy z elektronarzędziem luźnej odzieży ani bizuterii. Trzymaj włosy, odzież i rękawice z dala od ruchomych części urządzenia. Luftne ubranie, bizuteria lub długie włosy mogą zostać wciągnięte przez ruchome części urządzenia.
g) Jeśli do zestawu załączone są urządzenia do podłączenia mechanizmów odsysania i zbierania pyłu, sprawdź czy są one przyłączone i prawidłowo zamocowane. Korzystanie z urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami.
h) Nie pozwól aby znajomość urządzenia, pozwoliła na ignorowanie zasad bezpieczeństwa. Nieostrożne działanie może doprowadzić do poważnych obrażeń w ciągu sekund.
4) Użytkowanie i pielęgnacja elektronarzędzi.
a) Nie należy przeciązać urządzenia. Używaj narzędzi odpowiednich do danego zastosowania. Prawidłowe narzędzie wykona zadanie lepiej i bezpieczniej w podanym zakresie sprawności.
b) Nie należy używać urządzenia, jeśli nie można go włączyć lub wyłączyć za pomocą odpowiedniego przełącznika. Urządzenia, które nie mogą być kontrolowane za pomocą przełącznika są niebezpieczne i muszą zostać oddane do naprawy.
c) Przed dokonaniem regulacji, wymiany akcesoriów lub przechowywaniem elektronarzędzia odłącz wtyczkę od źródła zasilania i / lub akumulator od urządzenia. Te prewencyjne środki bezpieczeństwa zmniejszają ryzyko przypadkowego uruchomienia elektronarzędzia.
d) Nieużywane elektronarzędzie przechowuj w miejscu niedostępnym dla dzieci i nie dopuszczaj do nich osób nie znajdujących elektronarzędzi lub ich instrukcji obsługi. Elektronarzędzia stanowią niebezpieczeństwo w rękach niedoświadczonych użytkowników
e) Przeprowadzaj konserwacje elektronarzędzi. Sprawdź urządzenie pod kątem nieprawidłowego ustawienia lub zablokowania elementów ruchomych, pęknięć części lub innych usterek, które mogą mieć negatywny wpływ na funkcjonowanie urządzenia. W przypadku usterki należy naprawić urządzenie przed ponownym użyciem. Niewłaściwa konserwacja elektronarzędzi jest przyczyną wielu wypadków.
f) Utrzymuj narzędzia tnące w czystości i dobrze naostrzone. Zadbane narzędzia tnące z ostrymi krawędziami tnącymi rzadziej się zacinają i łatwiej nimi sterować.
g) Używaj elektronarzędzia, akcesoria, końcówki itp. zgodnie z tymi instrukcjami, biorąc pod uwagę warunki pracy i realizowane zadania. Używanie narzędzi do wykonywania prac niezgodnych z ich przeznaczeniem może doprowadzić do niebezpiecznych sytuacji.
h) Utrzymuj rękojeści oraz powierzchnię uchwytów suchą, czystą bez oleju i smaru. Śliskie uchwyty nie zapewniają bezpiecznej obsługi i kontroli narzędzia w nieoczekiwanych sytuacjach.
5) Serwis
a) Urządzenie powinno być serwisowane przez wykwalifikowany personel naprawczy przy użyciu wyłącznie oryginalnych części zamiennych. Zagwarantuje to bezpieczeństwo elektronarzędzia.
Szczególne zasady bezpieczeństwa Bezpieczeństwo korzystania z urządzeń szlifierskich
⚠ OSTRZEŻENIE!
- Należy trzymać elektronarzędzie za izolowane uchwyty bądź same uchwyty, ponieważ pas/arkusz szlifierski może dojść do kontaktu z kablem zasilania. Przecięcie kabla pod napięciem może spowodować, że odsłonięte elementy metalowe staną się przewodnikiem prądu i mogą grozić porażeniem prądu operatora.
- Należy użyć zacisków, bądź innego sposobu do podtrzymania obrabianego elementu do stabilnej podstawy. Przytrzymanie obrabianego elementu ręką bądź ciałem, sprawia, że jest niestabilny i może to doprowadzić do utraty kontroli.
- W razie konieczności wymiany przewodu zasilania, należy jej dokonać przez producenta bądź jego powiernika, aby uniknąć ryzyka bezpieczeństwa.
- Zalecane jest zasilanie urządzenia TYLKO z wykorzystaniem wyłącznika różnicowopрядowego (RCD) o znamionowym prądzie różnicowym nieprzekraczającym 30 mA.
a. Zawsze należy stosować odpowiednie środki ochrony osobistej, w tym maskę przeciwpyłową przynajmniej klasy FFP2, środki ochrony oczu i ochraniacze uszu.
b. Upewnij się, że wszystkie osoby znajdujące się w pobliżu obszaru roboczego są również wyposażone w odpowiednie środki ochrony osobistej
c. Zachować szczególną ostrożność podczas szlifowania pewnych rodzajów drewna (takich jak buk, dąb, mahoń i drzewo tekowe), ponieważ podczas szlifowania produkowany jest toksyczny pył, który może powodować poważne reakcje organizmu
d. NIGDY nie należy próbować szlifować materiałów zawierających azbest. W razie niepewności co do rodzaju materiału, należy się skontaktować ze specjalistą.
e. NIE WOLNO szlifować magnezu lub stopów zawierających wysoki odsetek magnezu
f. Uwazać na lakier wykończeniowy lub środki ochronne zastosowane na szlifowanym materiale. Wiele środków lakierniczych może powodować wytwarzanie toksycznego lub szkodliwego pyłu. W przypadku pracy wykonywanej w budynkach wzniesionych przed rokiem 1960, istnieje ryzyka, że zastosowano w nich larby zawierające ołów.
g. Pył wytwarzany podczas szlifowania farb zawierających ołów jesz szkodliwy szczególnie w przypadku dzieci, kobiet w ciąży oraz osób cierpiących na nadcisienie. Nie należy dopuszcać tych osób w pobliżu obszaru roboczego, nawet przy zastosowaniu odpowiednich środków ochrony osobistej.
h. Jeśli jest to możliwe, zaleca się korzystanie z systemu odsysania pyłu w celu zachowania kontroli nad emisjami pyłu i innych odpadów
i. Zachować szczególnie ostrożność podczas stosowania urządzenia do szlifowania zarówno drewna, jak i metalu. Iskry wytwarzanie podczas szlifowania metalu mogą łatwo podpalić drewniany pył. Należy zawsze dokładnie czyścić urządzenie, aby zmniejszyć ryzyko pożaru.
j. Należy opróżnić torbę na pył bądź pojemnik (w stosownych przypadkach) często podczas jego użytkowania, przed przerwaniem pracy, bądź po całkowitym jej skończeniu. Kurz może stać się zagrożeniem wybuchu. NIE WOLNO wyrzucać pyłu/kurzy do otwartego ognia. Spontaniczne spalanie może wystąpić w przypadku, gdy cząsteczki oleju lub wody wejdą w kontakt z cząstkami kurzu. Należy zutylizować takie odpady starannie i zgodnie z lokalnymi przepisami.
k. Podczas korzystania z urządzenia powierzchnie robocze oraz papier ścierny mogą ulec znacznemu nagraniu. Należy niezwołcznie przerwać pracę z urządzeniem w przypadku pojawienia się śladów spalania (dymu lub popiolu) na powierzchni roboczej i odczekać, aż materiał ostygnie. Nie wolno dotykać powierzchni przedmiotu obróbki oraz papieru ściernego, dopóki nie ostygną.
I. Nie dotykać papieru ściernego w ruchu.
m. Należy zawsze wyłączyć szlifierkę przed odłożeniem
n. NIE WOLNO stosować do szlifowania na mokro. Płyn, który dostanie się do silnika może spowodować poważne porażenie prądem.
o. Przed rozpoczęciem wymiany lub zakładania papieru ściernego należy zawsze odłączyć szlifierkę od źródła zasilania
p. Nawet wtedy, gdy urządzenie jest używane zgodnie z zaleceniami, nie jest możliwe wyeliminowanie wszystkich pozostałych czynników ryzyka rezydualnego. Nie korzystaj z urządzenia w przypadku pojawienia się wątpliwości dotyczących jego bezpiecznego użytkowania

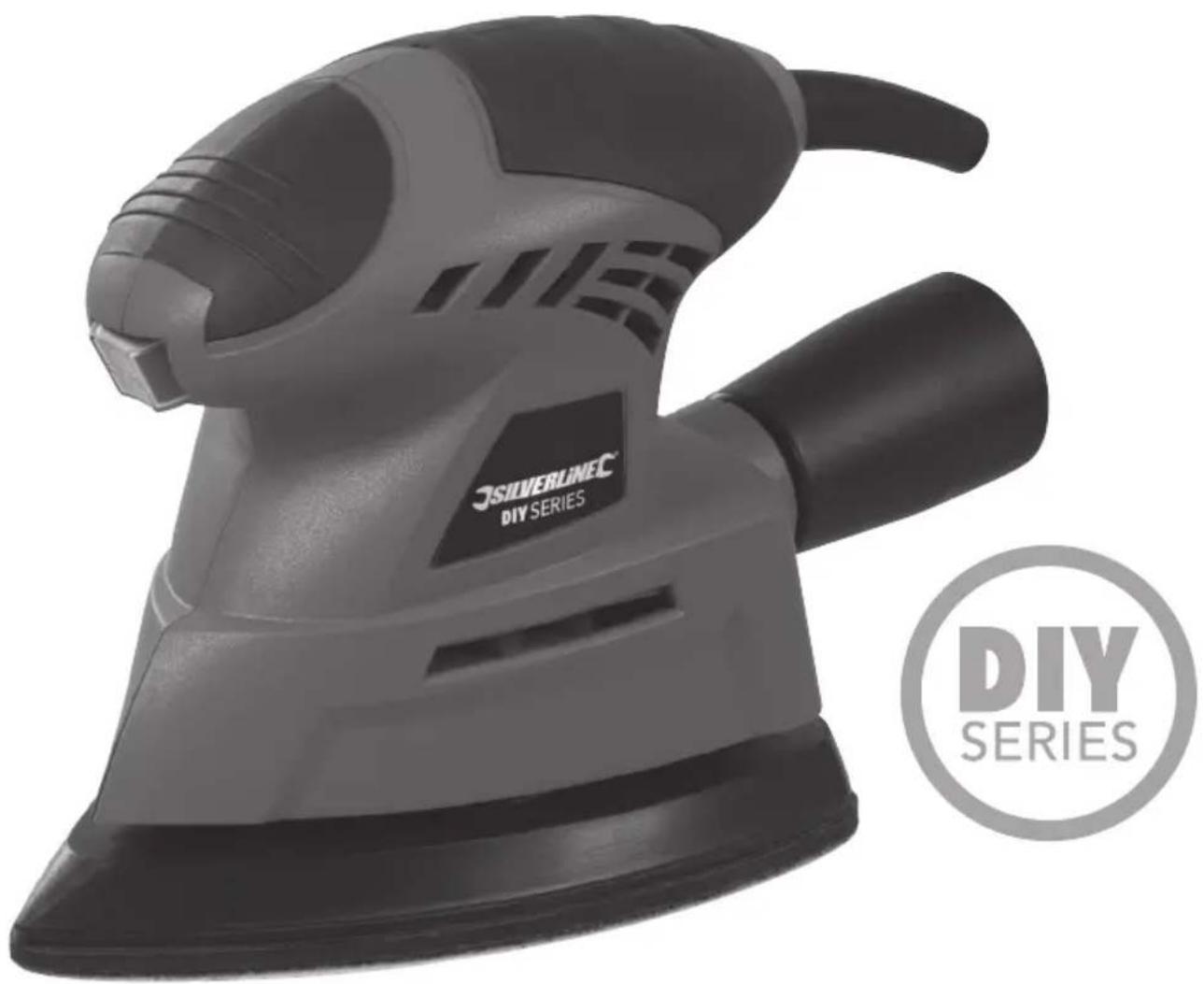

Przedstawienie produktu
1 Uchwyt dopasowany do dłoni
2 Przewód zasilający
3 Port odsysania pyłu
4 Podstawa szlifierska
5 Otwory wentylacyjne silnika
6 Przelącznik ON/OFF
7 Adapter do portu odsysania pyłu
8 Arkusze ścierne
Zastosowanie zgodne z przeznaczeniem
Elektryczna szlifierka przeznaczona do precyzyjnego szlifowania drewna, tworzyw sztucznych oraz powierzchni lakierowanych o lekkim stopniu trudności.
WAŻNE: Nie używać do szlifowania na mokro.
Rozpakowanie narzędzia
- Ostrożnie rozpakuj i sprawdź narzędzie. Zapoznaj się wszystkimi mechanizmami i funkcjami.
- Upewnij się, że narzędzie zawiera wszystkie części i są one w dobrym stanie. Jeśli brakuje pewnych części lub są one uszkodzone, należy uzupełnić lub wymienić je przed rozpoczęciem korzystania z narzędzia.
Przygotowanie do eksploatacji
⚠ STRZEŻENIE: Przed wymianą, regulacją lub podłączeniem akcesorii, należy odłączyć urządzenie od źródła zasilania.
Wymiana arkusza szlifierskiego
Uwaga: NIE NALEŻY kontynuować pracy na zużytym, zniszczonym, bądź zapchanym arkuszu szlifierskim. Upewnij się, że obce materiały, takie jak gwoździe, wkręty zostały usunięte z przedmiotu obróbki przed przystąpieniem do pracy.
OSTRZEŻENIE: NIE WOLNO używać arkusza szlifierskiego na drewnie, jeśli był poprzednio używany na metalu. Może to doprowadzić do porysowania powierzchni drewnianej. NIE WOLNO używać niniejszej szlifierki do szlifowania magnezu lub szlifowania na makro.
Wybór odpowiedniego arkusza szlifierskiego
Uwaga: Powyższe urządzenie jest wyposażone w arkusze szlifierskie o różnorodnej ziamistości. Należy, zatem korzystać z arkusza dobrej, jakości, by zmaksymalizować efekt końcowy. Zaleca się przed rozpoczęciem pracy przetestowanie szlifierki na kawałku zbędnego materiału, w celu zdeterminowania arkusza do rodzaju wykonywanej pracy:
- Gruboziarnisty (P60) do zastosowania na szorstkich powierzchniach
• Średnioziarnisty (P120) do wygładzania
• Drobnoziarnisty (P240) do wykańczania
Uwaga: NIE NALEŻY używać arkuszy szlifierskich przeznaczonych do prac na mokro.
Wymiana arkusza szlifierskiego z otworami
- Po wybraniu odpowiedniego arkusza ściernego (8), należy go przyczepić do stopy (4), mocując na samoprzylepny rzep.
- Należy się upewnić, że otwory na stopie są odpowiednio ułożone do otworów na arkuszu ściernym umożliwiając odpowiednie odpylanie (Rys. I).
Wymiana arkusza szlifierskiego bez otworów
Uwaga: Jeśli używasz arkuszy szlifierskich bez otworów, system odpylania tego urządzenia NIE BĘDZIE FUNKCJONOWAŁ poprawnie. Użyj odpowiedniego narzędzia do dziurkowania. Przedziurkuj arkusz szlifierski, dokładnie tam, gdzie znajdują się otwory do odsysania pyłu w podstawie szlifierki. Uważaj, aby nie uszkodzić powierzchni podstawy.
- Przymocować papier ścierny do szlifierki, stosując tę samą metode, jak w przypadku arkuszy z otworami wstępnie wyciętymi.
- Należy się upewnić, że otwory na stopie (4) są odpowiednio ułożone do otworów na arkuszu ściernym umożliwiając odpowiednie odpylanie.
System odpylania
WAŻNE: Ważne jest podjęcie odpowiednich działań zapobiegających przedostawaniu się kurzu do silnika i innych wewnętrznych mechanizmów tego narzędzia. Nieprzestrzeganie tego może poważnie zmniejszyć żywotność i wydajność tego urządzenia. Można to osiągnąć przez podłączenie odpowiedniego systemu odpyłania.
Podłączenie systemu odpylania
- Szlifierkę można podłączyć z odkurzaczem lub systemem odpylania poprzez podłączenie adaptora (7) bezpośrednio do portu odpylania (3).
- Adapter do odsysania pyłu (7) może być używany do różnych systemów odpylania.
Uwaga: Niektóre systemy odpylania mogą wymagać zastosowania adatera przy podłączaniu do narzędzia.
- Zamocować adapter do odsysania pyłu, wsuwając go do portu odpylania, a następnie obracając w prawo aż do zablokowania (Rys. II)
- Przed rozpoczęciem szlifowania należy włączyć odkurzacz lub system odpyłania.
- Zmniejszy to znacznie ilość pyłu w powietrzu wokół obszaru roboczego
Obstuga
⚠ OSTRZEŻENIE: Podczas pracy z tym narzędziem należy nosić okulary ochronne, odpowiednią maskę przeciwpyłową, ochronę słuchu i odpowiednie rękawice.
⚠ OSTRZEŻENIE: Ta szlifierka NIE nadaje się do szlifowania na mokro.
OSTRZEŻENIE: Podczas szlifowania metalu należy upewnić się, że system odsysania pyłu jest odpowiedni i wolny od pozostałego pyłu drzewnego. Czasteczki metalu gorącego i iskry mogą zapalić pył drzewny i spowodować pożar. Należy zawsze czyścić narzędzia podczas zmiany szlifowania drewna do na szlifowanie metalu i odwrotnie.
AOSTRZEŻENIE: Zawsze podłączaj szlifierkę do odpowiedniego odkurzacza lub odpowiedniego systemu odpylania, jeżeli pyły szlifierskie zawierają szkodliwe substancje, takie jak cząstki starej farby, lakierów, powłok powierzchni itp. Zawsze usuwaj szkodliwe substancje zgodnie z przepisami ustawowymi.
OSTRZEŻENIE: Podczas szlifowania lakierowanych powierzchni, drewna i metali, szczególnie jeśli nie jesteś pewny co do dokładnych substancji, należy zachować szczególną ostrożność, aby chronić przed szkodliwym i toksycznym pylem. Wszyscy wchodzący do streły roboczej muszą nosić maskę specjalnie przeznaczoną do ochrony przed toksycznymi pylami i oparami. Dzieci i kobiety w ciąży NIE MOGA wchodząć do obszaru roboczego. NIE WOLNO jeść, nie pić i nie palić w miejscu pracy.
Włączanie i wyłączanie
⚠ OSTRZEŻENIE: Podczas pracy z tym narzędziem należy nosić okulary ochronne, odpowiednią maskę przeciwpyłową, ochronę słuchu i odpowiednie rękawice.
OSTRZEŻENIE: NIGDY nie dotykać arkusza ściernego, gdy narzędzie jest włączone
Uwaga: Zawsze używaj zacisków w celu zabezpieczenia przedmiotu obrabianego do miejsca pracy w miarę możliwości.
- Zawsze należy trzymać szlifierkę mocno za uchwyt (1).
- Aby uruchomić szlifierkę, naciśnij przycisk ON/OFF (6)
- Aby wyłączyć szlifierkę naciśnij przycisk „0”
Wskazówki dotyczące szlifowania
- Nie należy przykładać szlifierki do obrabianego przedmiotu, dopóki silnik nie osiągnie pełnej prędkości. Należy zdjąć szlifierkę z obrabianego przedmiotu przed zwolnieniem przycisku ON/OFF, aby zatrzymać narzędzie
- Należy zawsze zaczynać od gruboziarnistego papieru ściernego stopniowo aż do uzyskania lepszych kartek do uzyskania pożadanego efektu
- Używaj tylko umiarkowanego nacisku na szlifierkę. Naciśnięcie zbyt mocno na powierzchnię roboczą może doprowadzić do przegrzania silnika lub uszkodzenia przedmiotu obrabianego
- Należy szlifować równomiernie na powierzchni roboczej; ponieważ narzędzie pracuje w ruchu orbitalnym,
- Używaj szlifierki położonej tylko "płasko" do przedmiotu obrabianego. Szlifowanie narzędziem na krawędziach może uszkodzić obszar roboczy
OSTRZEŻENIE: Nie wolno dopuścić do całkowitego zużycia się arkusza ściernego przed jego wymianą. Nieprzestrzeganie powyższych środków ostrożności może doprowadzić do uszkodzenia podstawy szlifierki.
Akcesoria
- Szeroki zakres w tym arkuszy szlifierskich, dostępny jest u dystrybutora Silverline
- Części zamienne możliwe do zakupienia na stronie online www.toolsparesonline.com
Konserwacja
⚠ OSTRZEŻENIE: Przed przeprowadzeniem kontroli, czynności konserwacyjnych lub czyszczenia zawsze odłączaj urządzenie od źródła zasilania.
Kontrola rutynowa
- Regularnie sprawdzaj, czy wszystkie śruby mocujące są odpowiednio dokręcone. Wibracje mogą powodować ich poluzowanie.
- Sprawdź przewód zasilania urządzenia pod kątem uszkodzeń i zużycia za każdym razem przed rozpoczęciem użytkowania urządzenia. Naprawy powinny być przeprowadzanie przez autoryzowane centrum serwisowe Silverline. Zalecenie to dotyczy również przewodów zasilania wykorzystywanych przy urządzeniu
Czyszczenie
Należy zawsze dbać o czystość urządzenia. Brud i kurz powodują szybse zużycie elementów wewnętrznych i skracają okres eksploatacji urządzenia. Należy wytrzeć urządzenie miękką szcotką lub suchą ścierką. Jeśli to możliwe, przedmuchaj otwory wentylacyjne czystym powietrzem sprężonym.
Kontakt
W celu uzyskania porady serwisowej lub technicznej należy się skontaktować infolinią: (+44) 1935 382 222
Strona: silverlinetools.com/en-GB/Support
Adres:
Powerbox
Boundary Way
Lufton Trading Estate
Yeovil, Somerset
BA22 8HZ, United Kingdom
Przechowywanie
- Należy przechowywać narzędzie w bezpiecznym, suchym miejscu niedostępnym dla dzieci
Utylizacja
Należy zawsze przestrzegać przepisów krajowych dotyczących utylizacji elektronarzędzi, które nie są już funkcjonalne i nie nadają się do naprawy.
- Nie wyrzucaj elektronarzędzi lub innych odpadów elektrycznych i elektronicznych (WEEE) wraz z odpadami komunalnymi.
- Skontaktuj się z władzami lokalnymi zajmującymi się utylizacją odpadów, aby uzyskać informacje na temat prawidłowego sposobu utylizacji elektronarzędzi
Wykrywanie i usuwanie usterek
| Problem Możliwa przyczyna Rozwiązanie | ||
| Nie działa, gdy włączony jestprzycisk ON/OFF (6) | Brak zasilania Należy sprawdzić połączerie | |
| Uszkodzony włącznik ON/OFF Należy wymienić przełącznik ON/OFF w autoryzowanym serwisie Silverline. | ||
| Powolne usuwanie materiału | Arkusz ścierny zbyt cienki lub zużyty | Należy zamontować nowy arkusz ścierny o większej ziarnistości. |
| Zadrapania na obrabianej powierzchni | Arkusz ścierny zbyt szorstki Należy zamontować nowy arkusz ścierny o drobniejszej ziarnistości. | |
| Zbyt mało materiału usuniętego Należy kontynuować szlifowanie. | ||
| Ślady przepalenia naobrabianej powierzchni | Arkusz ścierny niezgodny z materiałem Należy używać arkuszy ściernych zgodnych z materiałem. | |
| Zbyt duży nacisk wywierany na szlifierkę Podczas pracy z narzędziem, należy używać mniejszego nacisku. | ||
| Nadmierna emisja pyłu | Port odpylania nie działa; że otwory na stopie (4)nie są odpowiednio ułożone do otworów na arkuszu ściernym; Zatkane otwory odpylające. | Należy wyrównać arkusz ścierny, i odblokować otwory odpylające. |
| Jeśli powyższe rozwiązania problemów nie powiodły się, należy skontaktować się ze sprzedawcą lub autoryzowanym serwisem marki Silverline. | ||
Gwarancja narzędzi Silverline
Niniejszy produkt Silverline posiada 3 letnią gwarancję
Aby zakwalifikować się do uzyskania powyższej gwarancji należy zarejestrować niniejszy produkt na stronie www.silverlinetools.com w ciągu 30 dni od daty zakupu. Okres gwarancji rozpoczyna się w dniu zakupu produktu widocznym na paragonie.
Rejestracja produktu
Rejestracji produktu można dokonać na stronie www.silverlinetools.com, wybierając przycisk „Rejestracja”. Należy wprowadzić:
- Dane osobowe
- Szczegóły dotyczące produktu oraz informacje dotyczące zakupu
Po wprowadzeniu tych informacji zostanie utworzony certyfikat gwarancji niniejszego produktu, jako dokument w formacie PDF, który należy wydrukować i zachować wraz z dowodem zakupu.
Zasady i warunki
Okres gwarancji zaczyna obowiązywać od daty zakupu detalicznego znajdującej się na paragonie.
PROSIMY O ZACHOWANIE PARAGONU
Jeśli produkt wykaże jakiekolwiek usterki w ciągu 30 dni od daty zakupu, należy go zwrócić do dystrybutora/sklepu, w którym towar zakupiono, od którego został zakupiony okazując przy tym dowód zakupu.
Jeśli usterka pojawi się po 30 dniach, należy zwrócić produkt do:
Roszczenia gwarancyjne należy zgłaszać w okresie gwarancji. Należy dostarczyć dowód zakupu, swoje imię i nazwisko, adres miejsca zakupu przed wykonaniem jakichkolwiek napraw.
Należy podać dokładnie dane usterki wymagające naprawy.
Wnioski złożone w okresie gwarancji będą weryfikowane przez Silverline Tools, do ustalenia czy usterki są związane z materiałem lub wyrobem produktu.
Koszty transportu nie zostaną pokryte. Produkt przeznaczony do zwrotu musi być starannie oczyszczony. Należy zapakować produkt prawidłowo i bezpiecznie tak, aby nie został uszkodzony podczas transportu do nas. Możemy odrzucić roszczenia niewłaściwie dostarczonych produktów.
Wszystkie naprawy będą przeprowadzone przez firmę Silverline Tools lub agencje upoważnione do tego.
Naprawa lub wymiana produktu nie przedłuży okresu gwarancyjnego.
Usterki uznane przez nas, jako objęte gwarancją będą poddane naprawie bezpłatnie (bez kosztów transportowych) lub poprzez wymianą na narzędzie pracujące w idealnym stanie. Narzędzia lub części zamienne, do których wydano zamiennik staną się własnością Silverline Tools.
Naprawa lub wymiana produktu w ramach gwarancji zapewnia korzyści, które są dodatkiem i nie wpływają w żaden sposób na ustawowe prawa konsumenta.
Gwarancja pokrywa:
Naprawę produktu (w okresie gwarancji), jeśli zostanie on zakwalifikowany zgodnie z wymogami Silverline Tools w związku z usterkami, które wynikły z wad materiałowych lub wad związanych z produkcją.
Jeżeli jakaś część zastępcza nie jest już dostępna lub wycofana z produkcji, Silverline Tools zastąpi ją funkcjonalnym zamiennikiem.
Produkty używane w EU.
Czego nie pokrywa gwarancja:
Silverline Tools nie pokrywa napraw powstałych w wyniku:
- normalnego zużycia spowodowanego przez normalne użytkowanie zgodne z instrukcją obsługi, np: noże, szczotki, pasy, żarówki akumulatory itp.
- wymiany dowolnego dołączonego wyposażenia np.: noży, wiertet, papieru ściernego, tarcz do cięcia i innych podobnych elementów.
- przypadkowego uszkodzenia spowodowanego niewłaściwym używaniem lub zaniedbaniem, nieostrożnym działaniem lub niestarannym obchodzeniem się z produktem.
• stosowania produktu do innych celów.
• zmiany lub modyfikacji produktu w jakikolwiek sposób. - usterek wynikających z wykorzystania części zamiennych i akcesoriów, które nie są oryginalnymi elementami Silverline Tools.
- niewłaściwej instalacji (z wyjątkiem instalacji przeprowadzonej Silverline Tools).
- naprawy lub modyfikacji przeprowadzonej przez osoby inne niż z Centrum Ustug Silverline Tools lub autoryzowanych punktów serwisowych.
• roszczeń innych niż związanych z usterkami ujętymi w gwarancji produktu.
Deklaracja Zgodności WE
Niżej podpisany: Mr Darrell Morris
upoważniony przez: Silverline
Oświadcza, że:
Powyższa deklaracja została wydana na wyłączną odpowiedzialność producenta.
Opisany powyżej przedmiot deklaracji jest zgodny z właściwymi przepisami
Unijnego prawodawstwa harmonizacyjnego
Kod identyfikacyjny: 421042
Opis: Szlifierka oscylacyjna trójkątna 130 W
Produkt jest zgodny z następującymi dyrektywami oraz normami:
• Dyrektywa maszynowa 2006/42/EC
• Dyrektywa kompatybilności elektromagnetycznej 2014/30/EU
• Dyerktywa RoHS 2011/65/EU
• EN 60745-1:2009+A11:2010
• EN 60745-2-4:2009+A11:2011
• EN 55014-1:2017
• EN 55014-2:2015
• EN 61000-3-2:2014
• EN 61000-3-3:2013
Zastosowana dyrektywa oceny zgodności: Bureau Veritas
Dokumentacja techniczna produktu znajduje się w posiadaniu: Silverline
Data: 25/02/2019
Podpis:
Mr Darrell Morris
Dyrektor naczelny
Nazwa i adres producenta:
Powerbox International Limited, zarejestrowany pod numerem 06897059.
Adres rejestracyjny firmy : Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset,
PL 3 Letnia Gwarancja. Zarejestruj się online w ciągu 30 dni. Obowiązują Zasady i Warunki
