421042 - Schleifmaschine SILVERLINE - Kostenlose Bedienungsanleitung
Finden Sie kostenlos die Bedienungsanleitung des Geräts 421042 SILVERLINE als PDF.
| Produkttyp | Detail-Schleifer |
| Marke | Silverline |
| Modell | 421042 |
| Abmessungen (L x B x H) | 160 x 100 x 130 mm |
| Gewicht | 0,96 kg |
| Versorgungsspannung | 230 V~, 50 Hz |
| Leistung | 130 W |
| Leerlaufdrehzahl | 12 000 U/min |
| Schleifblatt-Typ | Klettverschluss |
| Schleifblatt-Abmessung | 140 x 140 x 90 mm |
| Schutzklasse | IP20 (Doppelisolierung) |
| Netzkabellänge | 1,8 m |
| Schalldruckpegel (LpA) | 79 dB(A) |
| Schallleistungspegel (LwA) | 90 dB(A) |
| Vibrationspegel | 7,2 m/s² (Unsicherheit K=1,5 m/s²) |
| Garantie | 3 Jahre (Online-Registrierung innerhalb von 30 Tagen erforderlich) |
| Staubabsaugsystem | Ja, mit Adapter für Staubsauger |
| Schalter | Ein-/Ausschalter |
| Empfohlene Verwendung | Trockenschleifen von Holz, Kunststoff, lackierten und beschichteten Oberflächen |
| Wartung | Regelmäßige Reinigung mit einer weichen Bürste oder einem trockenen Tuch. Vor Wartungsarbeiten vom Netz trennen. |
| Sicherheit | Tragen von Schutzbrille, Gehörschutz, Atemschutzmaske und Handschuhen erforderlich. Doppelisolierung. Nicht für Nassschliff verwenden. |
| Ersatzteile und Reparierbarkeit | Online erhältlich auf toolsparesonline.com oder bei Ihrem Silverline-Händler. |
Häufig gestellte Fragen - 421042 SILVERLINE
Benutzerfragen zu 421042 SILVERLINE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Schleifmaschine kostenlos im PDF-Format! Finden Sie Ihr Handbuch 421042 - SILVERLINE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. 421042 von der Marke SILVERLINE.

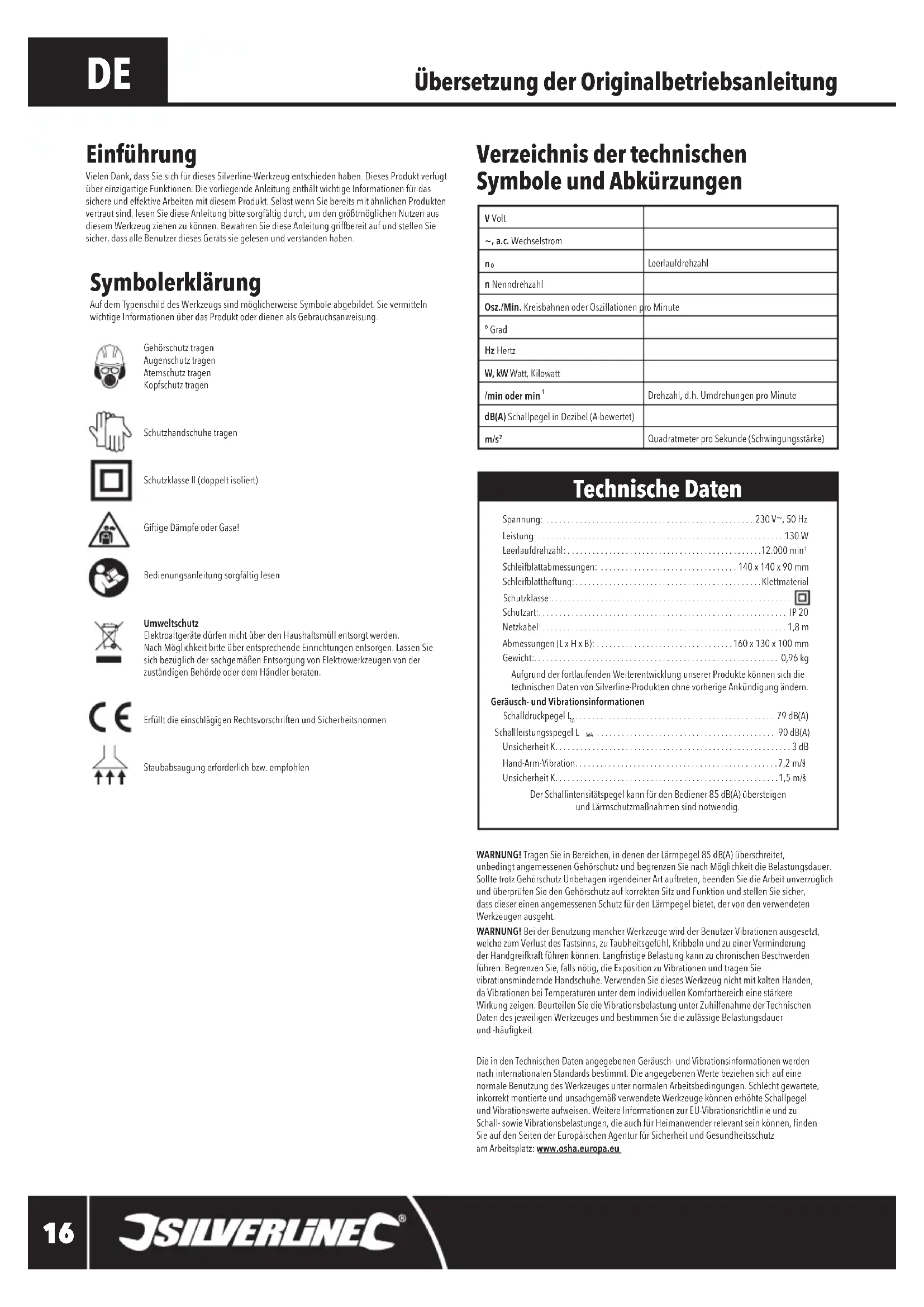

BEDIENUNGSANLEITUNG 421042 SILVERLINE
Vielen Dank, dass Sie sich für dieses Silverline-Werkzeug entschieden haben. Dieses Produkt verfügt über einzigartige Funktionen. Die vorliegende Anleitung enthält wichtige Informationen für das sichere und effektive Arbeiten mit diesem Produkt. Selbst wenn Sie bereits mit ähnlichen Produkten vertraut sind, lesen Sie diese Anleitung bitte sorgfältig durch, um den größtmöglichen Nutzen aus diesem Werkzeug ziehen zu können. Bewahren Sie diese Anleitung griffbereit auf und stellen Sie sicher, dass alle Benutzer dieses Geräts sie gelesen und verstanden haben.
Symbolerklärung
Auf dem Typenschild des Werkzeugs sind möglicherweise Symbole abgebildet. Sie vermitteln wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung.
Gehörschutz tragen
Augenschutz tragen
Atemschutz tragen
Kopfschutz tragen
Schutzhandschuhe tragen
Schutzklasse II (doppelt isoliert)
Giftige Dämpfe oder Gase!
Bedienungsanleitung sorgfältig lesen
Umweltschutz
Elektroaltgeräte dürfen nicht über den Haushaltsmüll entsorgt werden. Nach Möglichkeit bitte über entsprechende Einrichtungen entsorgen. Lassen Sie sich bezüglich der sachgemäßen Entsorgung von Elektrowerkzeugen von der zuständigen Behörde oder dem Händler beraten.
Erfüllt die einschlägigen Rechtsvorschriften und Sicherheitsnormen
Staubabsaugung erforderlich bzw. empfohlen
Verzeichnis der technischen Symbole und Abkürzungen
| V Volt | |
| ~, a.c. Wechselstrom | |
| n_0 | Leerlaufdrehzahl |
| n Nenndrehzahl | |
| Osz./Min. Kreisbahnen oder Oszillationen pro Minute | |
| ° Grad | |
| Hz Hertz | |
| W, kW Watt, Kilowatt | |
| /min oder min^-1 | Drehzahl, d.h. Umdrehungen pro Minute |
| dB(A) Schallpegel in Dezibel (A-bewertet) | |
| m/s^2 | Quadratmeter pro Sekunde (Schwingungsstärke) |
Technische Daten
Spannung: 230 V\~, 50 Hz
Leistung: 130 W
Leerlaufdrehzahl: 12.000 min ^1
Schleifblattabmessungen: 140 x 140 x 90 mm
Schleifblatthaftung: Klettmaterial
Schutzklasse:
Schutzart: IP 20
Netzkabel: 1,8 m
Abmessungen (L x H x B): 160 x 130 x 100 mm
Gewicht: 0,96 kg
Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte können sich die technischen Daten von Silverline Produkten ohne vorherige Ankündigung ändern.
Geräusch- und Vibrationsinformationen
Schalldruckpegel L _4 79 dB(A)
Schallleistungsspegel L via 90 dB(A)
Unsicherheit K....3 dB
Hand-Arm-Vibration....7,2 m/s
Unsicherheit K. 1,5 m/s
Der Schallintensitätspegel kann für den Bediener 85 dB(A) übersteigen und Lärmschutzmaßnahmen sind notwendig.
WARNUNG! Tragen Sie in Bereichen, in denen der Lärmpegel 85 dB(A) überschreitet, unbedingt angemessenen Gehörschutz und begrenzen Sie nach Möglichkeit die Belastungsdauer. Sollte trotz Gehörschutz Unbehagen irgendeiner Art auftreten, beenden Sie die Arbeit unverzüglich und überprüfen Sie den Gehörschutz auf korrekten Sitz und Funktion und stellen Sie sicher, dass dieser einen angemessenen Schutz für den Lärmpegel bietet, der von den verwendeten Werkzeugen ausgeht.
WARNUNG! Bei der Benutzung mancher Werkzeuge wird der Benutzer Vibrationen ausgesetzt, welche zum Verlust des Tatsinns, zu Taubheitsgefühl, Knibbeln und zu einer Verminderung der Handgreilkraft führen können. Langfristige Belastung kann zu chronischen Beschwerden führen. Begrenzen Sie, falls nötig, die Exposition zu Vibrationen und tragen Sie vibrationsmindernde Handschuhe. Verwenden Sie dieses Werkzeug nicht mit kalten Händen, da Vibrationen bei Temperaturen unter dem individuellen Komfortbereich eine stärkere Wirkung zeigen. Beurteilen Sie die Vibrationsbelastung unter Zuhilfenahme der Technischen Daten des jeweiligen Werkzeuges und bestimmen Sie die zulässige Belastungsdauer und -häufigkeit.
Die in den Technischen Daten angegebenen Geräusch- und Vibrationsinformationen werden nach internationalen Standards bestimmt. Die angegebenen Werte beziehen sich auf eine normale Benutzung des Werkzeuges unter normalen Arbeitsbedingungen, Schlecht gewartete, inkorrekt montierte und unsachgemäß verwendete Werkzeuge können erhöhte Schallpegel und Vibrationswerte aufweisen. Weitere Informationen zur EU-Vibrationsrichtlinie und zu Schall- sowie Vibrationsbelastungen, die auch für Heimanwender relevant sein können, finden Sie auf den Seiten der Europäischen Agentur für Sicherheit und Gesundheitsschutz am Arbeitsplatz: www.osha.europa.eu
Betreiben Sie das Gerät erst, nachdem Sie diese Gebrauchsanweisung und alle am Gerät angebrachten Etiketten aufmerksam gelesen und verstanden haben. Bewahren Sie diese Anleitung zusammen mit dem Gerät zur späteren Bezugnahme auf. Vergewissem Sie sich, dass alle Benutzer dieses Gerätes die Gebrauchsanweisung vollständig verstanden haben.
Auch wenn dieses Gerät wie vorgeschrieben verwendet wird, ist es nicht möglich, sämtliche Restrisiken auszuschließen. Gerät stets mit Vorsicht verwenden. Sollten Sie sich bezüglich der sachgemäßen und sicheren Verwendung dieses Gerätes nicht vollkommen sicher sein, verwenden Sie es nicht.
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
⚠️ WARNING! Beachten Sie alle mit dem Gerät gelieferten Sicherheitshinweise, Anweisungen, Abbildungen und technischen Daten. Versäumnisse bei der Einhaltung der Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine unnatürliche Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Auf diese Weise lässt sich das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Vernachlässigen Sie bei häufiger Arbeit mit Elektrowerkzeugen trotz der Vertrautheit mit den Geräten nicht die Sicherheitsprinzipien. Fahrlässiges Handeln kann in Sekundenbruchteilen zu schwersten Verletzungen führen.
4) Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Fett und Öl. Rutschige Hände und Griffflächen machen die sichere Handhabung des Werkzeugs in unvorhergesehenen Situationen unmöglich.
5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Gerätespezifische Sicherheitshinweise Sicherheitshinweise für Schleifgeräte
WARNING!
- Halten Sie das Elektrowerkzeug nur an den isolierten Handgriffen bzw. Grifflächen, denn das Schleifband/-blatt könnte mit dem Netzkabel in Kontakt kommen. Wird eine spannungsführende Leitung beschädigt, können dadurch freiliegende Metallteile des Elektrowerkzeugs unter Spannung gesetzt werden und dem Bediener einen Stromschlag versetzen.
- Setzen Sie Schraubzwingen o.ä. ein, um das Werkstück an einer stabilen Arbeitsfläche zu fixieren. Wird das Werkstück mit der Hand oder gegen den Körper gehalten, ist es nicht stabil genug und es kann zu einem Verlust der Kontrolle über das Gerät kommen.
- Es wird strengstens empfohlen das Gerät über einen RCD-gesicherten-Netzstecker (Fehlerstromschutzvorrichtung) an eine Stromquelle anzuschließen.
- Sollte ein Auswechseln des Stromkabels erforderlich sein, darf dies nur vom Hersteller oder dessen autorisierten Kundenservice ausgeführt werden, um Sicherheitsgefahren zu vermeiden.
a) Tragen Sie stets geeignete persönliche Schutzausrüstung einschließlich Staubmaske (mindestens Schutzklasse FFP-2), Schutzbrille und Gehörschutz.
b) Sorgen Sie dafür, dass alle in der Nähe des Arbeitsbereichs befindliche Personen ebenfalls geeignete persönliche Schutzausrüstung tragen.
c) Seien Sie besonders vorsichtig beim Schleifen von Hölzern, die Giftstoffe erzeugen (z.B. Buche, Eiche, Mahagoni und Teak), da hierdurch bei einigen Personen starke Reaktionen hervorgerufen werden.
d) Bearbeiten Sie niemals Asbest enthaltene Materialien. Falls Sie sich nicht sicher sind, ob ein Objekt Asbest enthält, ziehen Sie einen Fachmann hinzu.
e) Schleifen Sie kein Magnesium oder Legierungen, die einen hohen Magnesiumanteil enthalten.
f) Seien Sie beim Schleifen von Werkstoffen mit bemalten/behandelten Oberflächen vorsichtig. Beim Schleifen von behandelten Oberflächen kann giftiger oder anderweitig schädlicher Staub entstehen. Wenn Sie an einem Gebäude arbeiten, das vor 1960 gebaut wurde, ist die Wahrscheinlichkeit hoch, dass Sie bleihaltige Farbanstriche vorfinden.
g) Der Staub, der beim Schleifen von bleihaltigen Farbanstrichen entsteht, ist besonders für Kinder, Schwangere und Menschen mit hohem Blutdruck gefährlich. Erlauben Sie diesen Personen nicht, sich in der Nähe des Arbeitsbereichs aufzuhalten, auch wenn diese geeignete persönliche Schutzausrüstung tragen.
h) Setzen Sie zur Bekämpfung von Staub und Abfallstoffen nach Möglichkeit immer ein Staubabsaugsystem ein.
i) Lassen Sie besondere Vorsicht walten, wenn Sie eine Maschine sowohl zum Schleifen von Holz als auch von Metall verwenden. Funken von der Metallbearbeitung können den Holzstaub leicht entzünden. Reinigen Sie das Gerät stets gründlich, um die Brandgefahr zu verringern.
j) Entleeren Sie den Staubbeutel/-behälter (falls vorhanden) während des Gebrauchs regelmäßig, d.h. vor dem Einlegen von Pausen und nach Abschluss der Schleifanwendung. Staub stellt eine Explosionsgefahr dar. Schütten Sie Schleifstaub daher nicht ins offene Feuer. Wenn Öl- oder Wassertropfen mit Staubteilchen in Berührung gelangen, kann es zu Selbstentzündung kommen. Entsorgen Sie Abfallstoffe sorgfältig und vorschriftsmäßig entsprechend der örtlich geltenden Gesetze und Bestimmungen.
k) Arbeitsflächen und Schleifblätter können während der Arbeit sehr heiß werden. Wenn Anzeichen von Verbrennung (Rauch oder Asche) auf der Arbeitsfläche zu erkennen sind, stellen Sie die Arbeit ein und lassen Sie das Werkstück abkühlen. Berühren Sie die Arbeitsfläche und das Schleifblatt nicht, bevor beide abkühlen konnten.
I) Den laufenden Schleifaufsatz nicht berühren.
m) Schalten Sie das Gerät stets aus, bevor Sie es ablegen.
n) Gerät nicht zum Nassschleifen verwenden. In das Motorgehäuse eindringende Flüssigkeiten können schwere Stromschläge verursachen.
o) Trennen Sie das Gerät stets vom Stromnetz, bevor Sie Schleifblatt- oder Zubehörwechsel vornehmen.
p) Auch wenn dieses Gerät wie vorgeschrieben verwendet wird, ist es nicht möglich, sämtliche Restrisiken auszuschließen. Sollten Sie sich in irgendeiner Weise unsicher bezüglich der sachgemäßen und sicheren Benutzung dieses Werkzeugs sein, verwenden Sie es nicht.
Geräteübersicht
| 1 | Grifffläche |
| 2 | Netzkabel |
| 3 | Absauganschluss |
| 4 | Schleifteller |
| 5 | Liftungsöffnungen |
| 6 | Ein-/Ausschalter |
| 7 | Absaugstutzen |
| 8 | Schleifblatt |
Bestimmungsgemäße Verwendung
Elektro-Deltaschleifer für leichte bis mittlere Schleifarbeiten an Holz und Kunststoff sowie lackierten und anders beschichteten Oberflächen.
ACHTUNG! Nicht zum Nassschleifen verwenden!
Auspacken des Gerätes
- Packen Sie Ihr Werkzeug vorsichtig aus und überprüfen Sie es. Machen Sie sich vollständig mit all seinen Eigenschaften und Funktionen vertraut.
- Vergewissern Sie sich, dass sämtliche Teile des Werkzeugs vorhanden und in ordnungsgemäßem Zustand sind. Sollten Teile fehlen oder beschädigt sein, lassen Sie diese ersetzen, bevor Sie das Werkzeug verwenden.
Vor Inbetriebnahme
⚠️WARNUNG! Trennen Sie das Gerät stets von der Stromversorgung, bevor Sie Zubehörwechsel oder Einstellungsänderungen vornehmen.
Schleifblätter befestigen
Hinweis: Verwenden Sie keine abgenutzten, beschädigten oder verstopften Schleifblätter. Vergewissern Sie sich vor Beginn des Schleifvorganges, dass jegliche Fremdkörper wie Nägel und Schrauben aus dem Werkstück entfernt worden sind.
⚠️WARNING! Verwenden Sie Schleifblätter, die zuvor zum Schleifen von Metallwerkstücken verwendet worden sind, niemals zur Bearbeitung von Holzoberflächen. Andernfalls könnten Metallspäne die Holzoberfläche verkratzen. Verwenden Sie dieses Gerät nicht zum Schleifen von Magnesium oder zum Nassschleifen.
Schleifblattkörnung auswählen
Hinweis: Verwenden Sie stets hochwertige Schleifblätter, um gute Schleifergebnisse zu erzielen. Prüfen Sie den Schleifeffekt zunächst an einer unauffälligen Stelle am Werkstück, und bestimmen Sie, ob das gewählte Schleifblatt für die anstehende Arbeit geeignet ist:
- Grob (60er-Körnung) für grobe Schleifarbeiten und hohen Materialabtrag
- Medium (120er-Körnung) zum Ebnen von Flächen
- Fein (240er-Körnung) zum Fertigschleifen
Hinweis: Verwenden Sie keine Schleifblätter, die aufs Nassschleifen ausgelegt sind.
Vorgestanzte Schleifblätter anbringen
- Bringen Sie das Schleifblatt (8) nach Auswahl der richtigen Körnung mithilfe des Klettmaterials am Schleifteller (4) an.
- Vergewissern Sie sich, dass sich die Abfuhrbohrungen am Schleifteller mit den Löchern im Schleifblatt decken, damit die Staubabsaugung ordnungsgemäß funktioniert (siehe Abb. I).
Ungelochte Schleifblätter anbringen
Hinweis: Das Absaugsystem dieses Schleifers funktioniert nicht, wenn Schleifblätter ohne Lochungen verwendet werden. Verwenden Sie ein entsprechend geeignetes Werkzeug, um Löcher in ein ungelochtes Schleifblatt zu stehen. Diese müssen sich genau mit den Abfuhrbohrungen im Schleifteller decken. Gehen Sie dabei vorsichtig vor, damit der Schleifteller nicht beschädigt wird.
- Bringen Sie das Schleifblatt in der oben unter „Vorgestanzte Schleifblätter anbringen“ beschriebenen Weise am Deltaschleifer an.
- Drücken Sie eine Stanzplatte gegen die Unterseite des Schleitellers (6). Durch die vorragenden Spitzen werden die erforderlichen Löcher in das Schleifblatt gestanzt.
Staubabsaugung
ACHTUNG! Es ist unbedingt notwendig, geeignete Maßnahmen zu ergreifen, um ein Eindringen von Staub in den Motor und andere interne Mechanismen dieses Gerätes zu verhindern. Andernfalls werden die Lebensdauer und die Leistung des Schleifers erheblich verkürzt. Der Anschluss eines entsprechend geeigneten Absaugsystems wird daher dringend empfohlen.
Anschluss an ein Staubabsaugsystem
- Schließen Sie den Schleifer über den Absauganschluss (3) mit dem Absaugstutzen (7) an einen Staubsauger oder eine Absauganlage an.
- Über den Absaugstutzen (7) können unterschiedliche Absaugsysteme angeschlossen werden.
Hinweis: Beim Anschluss bestimmter Absaugvorrichtungen ist möglicherweise ein Adapter erforderlich. - Stecken Sie den Absaugstutzen auf den Absauganschluss auf und drehen Sie ihn im Uhrzeigersinn, bis er einrastet (siehe Abb. II).
- Schalten Sie die Absauganlage bzw. den Staubsauger stets ein, bevor Sie mit dem Schleifen beginnen.
• Dadurch wird der Staubgehalt im Arbeitsbereich erheblich verringert.
Bedienung
⚠️WARNUNG! Tragen Sie bei der Arbeit mit diesem Gerät stets entsprechend geeignete persönliche Schutzausrüstung (PSA) einschließlich Schutzbrille.
⚠️WARNUNG! Dieser Schleifer darf niemals zum Nassschleifen verwendet werden!
⚠️WARNING! Verwenden Sie beim Schleifen von Metall nur entsprechend geeignete Absaugvorrichtungen ohne Holzstaubrückstände. Heiße Metallspäne und Funken können Holzpartikel entzünden und die Absauganlage in Brand setzen. Reinigen Sie das Gerät stets äußerst gründlich, wenn Sie zwischen der Bearbeitung von Holz und Metall wechseln.
⚠️WARNUNG! Verwenden Sie den Schleifer bei der Bearbeitung von schädlichen oder potentiell giftigen Substanzen wie z.B. Farbpartikeln, Oberflächenbeschichtungen u.ä. ausschließlich in Verbindung mit einer geeigneten Werkstatt-Absauganlage. Entsorgen Sie den aufgefangenen Schleifstaub stets vorschriftsmäßig.
⚠️WARNUNG! Achten Sie besonders auf Ihren Schutz gegen schädlichen und giltigen Staub beim Schleifen von Lackoberflächen auf Bleibasis sowie Holz und Metallen, insbesondere wenn die enthaltenen Substanzen nicht genau bestimmt werden können. Alle Personen, die den Arbeitsbereich betreten, müssen Masken tragen, die speziell zum Schutz vor giltigen Stäuben und Dämpfen entwickelt wurden. Kinder und Schwangere dürfen den Arbeitsbereich nicht betreten. Im Arbeitsbereich nicht essen, trinken oder rauchen.
Ein- und Ausschalten
⚠️WARNUNG! Tragen Sie bei der Arbeit mit diesem Gerät stets entsprechend geeignete persönliche Schutzausrüstung einschließlich Schutzbrille, Atemschutz, Gehörschutz und Schutzhandschuhen.
⚠️WARNUNG! Berühren Sie das Schleifblatt niemals bei eingeschaltetem Gerät!
Hinweis: Spannen Sie das Werkstück nach Möglichkeit stets mit Schraubzwingen an der Werkbank ein.
• Halten Sie das Gerät stets gut an der Grifffläche (1) fest.
• Stellen Sie den Ein-/Ausschalter (6) zum Einschalten des Geräts auf I.
• Zum Ausschalten des Geräts stellen Sie den Ein-/Ausschalter wieder auf 0.
Tipps für das Schleifen
- Warten Sie, bis der Schleifer seine volle Drehzahl erreicht hat, bevor Sie ihn mit dem Werkstück in Berührung bringen. Nehmen Sie das Gerät stets vom Werkstück, bevor Sie den Ein-/Ausschalter zum Abschalten freigeben.
- Beginnen Sie stets mit einem grobkörnigen Schleifblatt und wechseln Sie schrittweise auf feinere Körnungen, bis die gewünschte Oberflächenbeschaffenheit erreicht ist.
- Üben Sie nur mäßigen Druck auf den Schleifer. Durch zu starken Druck auf die Arbeitsfläche könnte der Motor überhitzt oder das Werkstück beschädigt werden.
- Schleifen Sie gleichmäßig über die Arbeitsfläche. Da der Schleifer in einer Kreisbewegung über das Wverkstück gleitet, muss nicht in Faserrichtung gearbeitet werden.
- Legen Sie die Schleiffläche immer flach auf dem Werkstück an. Durch ein Abwinkeln des Gerätes würde die bearbeitete Oberfläche beschädigt.
⚠️WARNUNG! Ersetzen Sie das Schleifblatt, bevor es vollständig abgenutzt ist. Andernfalls können Schäden am Geräteboden verursacht werden.
Zubehör
- Ein umfassendes Sortiment an Zubehör und Verschleißteilen, darunter z.B. Schleifblätter, ist über Ihren Silverline-Fachhändler erhältlich.
- Ersatzteile können über toolsparesonline.com bezogen werden.
Wartung und Pflege
⚠️WARNUNG! Trennen Sie das Gerät stets vom Stromnetz, bevor Sie Wartungs- oder Reinigungsarbeiten daran vornehmen.
Allgemeine Überprüfung
- Überprüfen Sie alle Befestigungsschrauben in regelmäßigen Abständen auf festen Sitz, da sie sich mit der Zeit durch Vibration lockern können.
- Kontrollieren Sie das Netzkabel des Gerätes vor jedem Gebrauch auf Schäden und Verschleiß. Reparaturen müssen durch eine zugelassene Silverline-Reparaturwerkstatt erfolgen. Dies gilt auch für mit dem Gerät verwendete Verlängerungskabel.
Reinigung
- Halten Sie Ihr Gerät stets sauber. Durch Schmutz und Staub verschleiben die inneren Teile schnell und die Lebensdauer des Gerätes wird verkürzt. Reinigen Sie das Gerät mit einer weichen Bürste oder einem trockenen Tuch. Die Entlüftungsöffnungen mit sauberer, trockener Druckluft reinigen, sofern verfügbar.
Kontakt
Informationen zu Reparatur- und Kundendiensten erhalten Sie unter der Rufnummer (+44) 1935/382222.
Webseite: silverlinetools.com/en-GB/Support
Postanschrift:
Powerbox
Boundary Way
Lufton Trading Estate
Yeovil, Somerset
BA22 8HZ
Großbritannien
Lagerung
- Gerät an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern lagern.
Entsorgung
Beachten Sie bei der Entsorgung von defekten und nicht mehr reparablen Elektrowerkzeugen die geltenden Vorschriften und Gesetze.
- Elektrowerkzeuge und andere elektrische und elektronische Altgeräte nicht über den Hausmüll entsorgen.
- Lassen Sie sich von der zuständigen Behörde bezüglich der ordnungsgemäßen Entsorgung von Elektrowerkzeugen beraten.
Fehlerbehebung
| Störung Mögliche Ursache Empfohlene Abhilfe | ||
| Kein Betrieb bei Betätigung des Ein-/Ausschalters (6) | Kein Strom Stromversorgung überprüfen | |
| Ein-/Ausschalter defekt Ein-/Ausschalter von einem zugelassenen Silverline-Kundendienst ersetzen lassen | ||
| Langsamer Materialabtrag | Schleifblatt zu lein oder abgenutzt | Neues Schleifblatt mit größerer Körnung einsetzen |
| Kratzer am Werkstück nach dem Schleifen | Schleifblatt zu grob Neues Schleifblatt mit feinerer Körnung einsetzen | |
| Nicht ausreichend Material abgeschliffen Schleifvorgang fortsetzen | ||
| Brandflecken auf Werkstück | Schleifblatt für das bearbeitete Material ungeeignet Geeignetes Schleifblatt einsetzen | |
| Zu viel Druck auf Gerät ausgeübt Bei Arbeit mit dem Gerät weniger Druck anwenden | ||
| Übermäßige Staubbildung am Arbeitsplatz | Staubabsaugung funktioniert nicht; Schleifblatt nicht auf Abfuhrbohrungen im Schleifteller (4) ausgerichtet; Abfuhrbohrungen verstopft | Schleifblatt ordnungsgemäß ausrichten; Abfuhrbohrungen befreien |
| Falls sich das Problem trotz der hier genannten Abhilfemöglichkeiten nicht beheben lässt, wenden Sie sich an Ihren Fachhändler oder einen von Silverline zugelassenen Kundendienst. | ||
Silverline-Tools-Garantie
Dieser Silverline-Artikel wird mit einer 3-Jahres-Garantie angeboten
Registrieren Sie diesen Artikel unter silverlinetools.com innerhalb von 30 Tagen nach dem Kauf, um die 3-Jahres-Garantie zu aktivieren.
Der Garantiezeitraum beginnt mit dem Kaufdatum auf Ihrem Kaufbeleg.
Registrierung Ihres Kaufs
Gehen Sie auf silverlinetools.com, klicken Sie auf „Registrierung“ und geben Sie Folgendes ein:
- Ihre persönlichen Angaben
- Produktdetails und Kaufinformationen
Sobald dieser Artikel registriert worden ist, wird Ihre Garantiebescheinigung im PDF-Format erzeugt. Bitte drucken Sie sie aus und bewahren Sie sie zusammen mit Ihrem Produkt auf.
Garantiebedingungen
Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel, das auf dem Kaufbeleg angegeben ist.
BITTE BEWAHREN SIE DEN KAUFBELEG AUF!
Falls dieser Artikel innerhalb von 30 Tagen nach dem Kauf einen Defekt aufweisen sollte, bringen Sie es bitte mit Ihrem Kaufbeleg zu dem Fachhändler, bei dem es gekauft wurde, und informieren Sie ihn über die Mängel. Das Gerät wird daraufhin ersetzt oder der Kaufpreis zurückerstattet.
Falls dieser Artikel nach Ablauf von 30 Tagen nach dem Kauf einen Mangel aufweist, senden Sie es bitte an:
BA21 1WU, Großbritannien
Der Garantieanspruch muss während der Garantiezeit gestellt werden.
Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatums einreichen und Ihren Namen und Ihre Adresse sowie den Ort des Kaufs angeben, bevor etwaige Arbeiten durchgeführt werden können.
Sie müssen genaue Angaben über den zu behebenden Defekt machen.
Alle innerhalb der Garantiefrist gemachten Forderungen werden von Silverline Tools daraufhin überprüft werden, ob es sich bei den Mängeln um einen Material- oder Fertigungsfehler handelt. Versandkosten werden nicht zurückerstattet. Alle Artikel sollten sich in sauberem und sicherem Zustand befinden und sorgfältig verpackt zur Reparatur eingeschickt werden, um Schäden oder Verletzungen während des Transports zu vermeiden. Die Annahme unangemessener oder unsicherer Lieferungen kann von uns verweigert werden.
Alle Arbeiten werden von Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt.
Die Reparatur oder der Ersatz des Artikels führt nicht zur Verlängerung des Garantiezeitraums.
Mängel, bei denen unsere Prüfung ergibt, dass sie unter die Garantie fallen, werden durch kostenlose Reparatur des Werkzeugs (ohne Versandkosten) oder Ersatz durch ein Werkzeug in einwandfreiem Zustand behoben.
Einbehaltene Werkzeuge oder Teile, die ersetzt wurden, gehen in den Besitz von Silverline Tools über.
Die Reparatur bzw. der Ersatz Ihres Artikels unter dieser Garantie erfolgt zusätzlich zu Ihren gesetzlichen Rechten als Verbraucher und hat keine nachteiligen Folgen auf diese.
Durch die Garantie abgedeckt ist:
Die Reparatur des Artikels, nachdem zur Zufriedenheit von Silverline Tools nachgewiesen wurde, dass der Defekt durch fehlerhaftes Material oder mangelhafte Arbeitsausführung bedingt ist und in den Garantiezeitraum fällt.
Wenn ein Ersatzteil nicht mehr erhältlich ist oder nicht mehr hergestellt wird, kann Silverline Tools es gegen einen funktionellen Ersatz austauschen.
Verwendung des Artikels innerhalb der EU.
Durch die Garantie nicht abgedeckt ist:
Silverline Tools garantiert keine Reparaturen, die durch Folgendes erforderlich geworden sind:
Normale Verschleißerscheinungen, die trotz Verwendung entsprechend der Bedienungsanleitung entstehen, z.B. an Messern, Bürsten, Riemen, Glühbirnen, Batterien usw. Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Klingen, Schleifblättern, Schneidscheiben und anderen zugehörigen Teilen.
Unfallschäden und Fehler, die durch unsachgemäße Verwendung oder Wartung, Missbrauch, Nachlässigkeit oder fahrlässige Bedienung oder Handhabung des Artikels entstanden sind.
Verwendung des Artikels für andere als normale Haushaltszwecke. Jegliche Veränderungen oder Modifikationen des Artikels.
Die Verwendung von Teilen oder Zubehör, die keine Originalkomponenten von Silverline Tools sind.
Fehlerhafte Montage (außer, wenn von Silverline Tools vorgenommen).
Reparaturen oder Änderungen, die von anderen als Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt wurden.
Ansprüche, die über die Rechte zur Behebung von Mängeln an dem in diesen Garantiebedingungen genannten Werkzeug hinausgehen.
nicht auf natürliche Abnutzung oder Schäden infolge von Unfällen, unsachgemäßer Verwendung oder Zweckentfremdung.
EG-Konformitätserklärung
Name des Unterzeichners: Mr. Darrell Morris
Bevollmächtigt durch: Silverline
Erklärt hiermit Folgendes:
Die alleinige Verantwortung für die Ausstellung dieser Erklärung trägt der Hersteller.
Der Gegenstand der Erklärung erfüllt die einschlägigen Harmonisierungsrechtsvorschriften der Gemeinschaft.
Produktkennung: 421042
Produktbezeichnung: Deltaschleifer, 130 W
Entspricht den folgenden Richtlinien und Normen:
• Maschinenrichtlinie 2006/42/EG
• EMV-Richtlinie 2014/30/EU
• RoHS-Richtlinie 2011/65/EU
• EN 60745-1:2009+A11:2010
• EN 60745-2-4:2009+A11:2011
• EN 55014-1:2017
• EN 55014-2:2015
• EN 61000-3-2:2014
• EN 61000-3-3:2013
Benannte Stelle: Bureau Veritas
Techn. Unterlagen bei: Silverline
Datum: 25/02/2019
Unterzeichnet von:
Mr. Darrell Morris,
Geschäftsführender Direktor
Name und Anschrift des Herstellers:
Powerbox International Limited, Handelsregisternummer 06897059.
Eingetragene Anschrift: Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset,
BA22 8HZ, Großbritannien
Introducción
Giftige dampen of gassen!
Lees de handleiding
Milieubescherming
DE 3 Jahre Garantie. Innerhalb von 30 Tagen online registrieren. Es gelten die Allgemeinen Geschäftsbedingungen
