Typ produktu	Nożyce pneumatyczne do blachy
Marka	Silverline
Model	793750
Maksymalne ciśnienie robocze	6,3 bar
Przepływ powietrza	140 l/min (6 cfm)
Przyłącze powietrza	1/4" BSP, szybkozłącza EN-6 (Wielka Brytania) i EQ-4 (Europa)
Minimalna średnica węża	9,5 mm
Prędkość obrotowa bez obciążenia	2 500 obr/min
Wydajność cięcia (stal)	1,2 mm
Wydajność cięcia (aluminium)	1,4 mm
Szerokość cięcia	5,5 mm
Waga	1,09 kg
Poziom ciśnienia akustycznego	90 dB(A)
Poziom mocy akustycznej	101 dB(A)
Wartość emisji drgań	4,6 m/s²
Zasilanie	Sprężone powietrze
Główne funkcje	Cięcie cienkich blach, cięcia proste i stopniowo zakrzywione
Konserwacja	Regularne smarowanie olejem do sprężonego powietrza, czyszczenie, wymiana ostrzy
Bezpieczeństwo	Nosić ochronniki słuchu, okulary ochronne, rękawice; nie używać z butlami sprężonego gazu
Części zamienne	Ostrze środkowe nr kat. 282413, ostrze lewe nr kat. 633550, ostrze prawe nr kat. 675080
Gwarancja	3 lata po rejestracji online w ciągu 30 dni od zakupu

Często zadawane pytania - 793750 SILVERLINE

Jak wymienić ostrza nożyc?

Odłącz dopływ powietrza, usuń śruby mocujące (4) za pomocą klucza imbusowego 4 mm, a następnie zdejmij najpierw ostrze środkowe, a potem ostrza lewe i prawe wraz z pierścieniami. Zamontuj nowe ostrza, umieszczając pierścienie pomiędzy ostrzami, i dokręć śruby. Zaleca się wymianę wszystkich trzech ostrzy jednocześnie.

Jakiego ciśnienia powietrza użyć?

Maksymalne ciśnienie robocze wynosi 6,3 bar. Nigdy nie przekraczaj tego ciśnienia podanego na urządzeniu.

Jakiego oleju użyć do smarowania?

Używaj specjalnego oleju do sprężonego powietrza. W żadnym wypadku nie używaj zwykłego oleju silnikowego.

Czy urządzenie może ciąć krzywe?

Tak, jest przeznaczony do wykonywania cięć prostych i stopniowo zakrzywionych, ale nie pod kątem prostym.

Jak zamontować szybkozłącze?

Nałóż taśmę PTFE na gwint wybranego złącza (EN-6 lub EQ-4), usuń korek ochronny z wlotu powietrza, a następnie wkręć złącze za pomocą klucza. Sprawdź szczelność za pomocą wody z mydłem.

Co zrobić, jeśli urządzenie zgaśnie podczas cięcia?

Zwolnij spust, aby zatrzymać urządzenie, odsuń je od krawędzi cięcia, a następnie ponownie naciśnij spust i powoli umieść nożyce na krawędzi cięcia.

Jakie środki ochrony są obowiązkowe?

Zawsze noś ochronniki słuchu, okulary ochronne odporne na uderzenia oraz rękawice ochronne. W zależności od zastosowania zalecane są maska oddechowa i kask.

Jak przechowywać narzędzie?

Przechowuj narzędzie i jego akcesoria w torbie, w bezpiecznym, suchym miejscu, niedostępnym dla dzieci.

Jak skorzystać z 3-letniej gwarancji?

Zarejestruj swój produkt na stronie silverlinetools.com w ciągu 30 dni od zakupu, podając swoje dane osobowe i szczegóły produktu. Zachowaj dowód zakupu.

Jak utylizować narzędzie po zakończeniu jego żywotności?

Nie wyrzucaj narzędzia z odpadami domowymi. Narzędzia pneumatyczne mogą zawierać ślady oleju i muszą być poddane recyklingowi w odpowiednich punktach. Skontaktuj się z lokalnym urzędem gminy, aby uzyskać więcej informacji.

INSTRUKCJA OBSŁUGI 793750 SILVERLINE

PL Nożyce pneumatyczne do cięcia blachy

Register online: silverlinetools.com

Dziękujemy za zakup narzędzia marki Silverline. Zapoznaj się z niniejszymi instrukcjami: zawierają one informacje niezbędne dla bezpiecznej i wydajnej obsługi produktu. Produkt posiada szereg unikalnych funkcji, dlatego też, nawet, jeśli jesteś zaznajomiony z podobnymi produktami, przeczytanie instrukcji obsługi umożliwia Ci pełne wykorzystanie tego wyjątkowego projektu. Przechowuj niniejsze instrukcje w zasięgu ręki i upewnij się, że użytkownicy narzędzia przeczytali i w pełni zrozumieli wszystkie zalecenia.

Opis symboli

Tabela znamionowa zawiera symbole dotyczące narzędzia. Stanowią one istotne informacje o produkcie lub instrukcje dotyczące jego stosowania.

Należy nosić środki ochrony słuchu

Należy nosić okulary ochronne

Należy nosić środki ochrony dróg oddechowych

Należy używać kasku ochronnego

Należy nosić rękawice ochronne

Należy w całości przeczytać instrukcję obsługi

NIE używać w przypadku butli gazowych!

Należy w całości przeczytać instrukcję obsługi

Zgodne z odpowiednimi przepisami i normami bezpieczeństwa

Ochrona środowiska Nie należy wyrzucać zużytych produktów elektrycznych wraz z odpadami komunalnymi. Jeśli jest to możliwe, należy przekazać produkt do punktu recyklingu. W celu uzyskania wskazówek dotyczących recyklingu należy skontaktować się z władzami lokalnymi lub sprzedawcą.

Kluczowe skróty techniczne

n0	Prędkość bez obciążenia
n Prędkość znamionowa
psi Funt na cal kwadratowy
∅ Średnica
/min or min-1 Działanie na minutę
BSP Brytyjski standard Rurowy (gwint)
dB(A) Decybele poziom hałasu (A mierzone)

Dane Techniczne

Ciśnienie robocze: 6,3bar (90psi)

Zużycie powietrza: 140 l/min (5 cfm)

Wlot powietrza: .... ¼ BSP, wyposażone w dwa szybkozłącza męskie (EN-6 'angielski' oraz EQ-4 'typ europejski')

Minimalna średnica węża: 9,5 mm

Prędkość bez obciążenia: 2500 min ^-1

Maks. grubość cięcia: w stali: 1,2 mm

w aluminium: 1,4 mm

Szerokość cięcia: 5,5 mm

Waga: 1,09 kg

Parametry emisji dźwięku i wibracji:

Poziom ciśnienia akustycznego zgodnie z Dyrektywą Maszynową 2006/42/EC:

Poziom ciśnienia akustycznego L _P0 : 90 dB(A)

Poziom mocy akustycznej L _40 101 dB(A)

Niepewność pomiaru K: 3 dB

Poziom natężenia dźwięku dla operatora może przekroczyć 85dB(A) dlatego konieczne jest zastosowanie środków ochrony słuchu.

Łączna wartość drgań (suma wektora triax) zgodnie z Dyrektywą

Maszynową 2006/42/EC:

Wartość emisji drgań a: 4,6 m/s2

Niepewność pomiaru K: 1,5 m/s2

W wyniku nieprzerwanego procesu rozwojowego produktów, dane techniczne poszczególnych produktów Silverline mogą ulec zmianie bez uprzedniego powiadomienia.

Zasady bezpieczeństwa dotyczące hałasu i wibracji

Poziom hałasu i drgań w specylikacji określone są zgodnie z normą ISO 28927-3 lub podobnymi normami międzynarodowym. Wartości te reprezentują korzystanie z urządzenia w normalnych warunkach roboczych. Niniejsze wartości mogą być wykorzystane do oceny narażenia na poziom hałasu i wibracji.

Wartości te reprezentują korzystanie z urządzenia w normalnych warunkach roboczych. Niedbała konserwacja, nieprawidłowy montaż lub nieprawidłowe użytkowanie urządzenia mogą spowodować wzrost poziomu hałasu oraz wibracji. Całkowity czas pracy, kiedy można obsługiwać urządzenie, musi się odbywać w czynnikach, kiedy to urządzenie jest na biegu jałowym, bądź wyłączony. Pozwól sobie na czeste przerwy podczas obsługi urządzenia.

W interesie użytkownika jest maksymalizowanie bezpieczeństwa, poprzez prawidłowe korzystanie z akcesoriów bezpieczeństwa, takich jak nauszniki przeciwhałasowe, rękawice antywibracyjne. Nie wolno obsługiiwać urządzenia poniżej normalnej temperatury komfortowej dla użytkownika, gdyż będzie to miało efekt na zwiększenie wibracji.

Dźwięk

Dyrektywa hałasowa została wprowadzona w celu ochrony przed ryzykiem zdrowia i bezpieczeństwa wynikającego z narażenia na hałas i utratę słuchu. Dyrektywa może być stosowana do określania ekspozycji hałasu i parametrów fizycznych, takich jak moc szczytowa ciśnienia akustycznego oraz dzienne i tygodniowe poziomu ekspozycji na hałas. Szczególną uwagę należy zwrócić na ekspozycje i czas trwania hałasu.

Aby uzyskać więcej informacji na temat dyrektywy hałasowej 2003/10 / WE i 2000/14 / WE, należy odwiedzić Europejską Agencję Bezpieczeństwa i Zdrowia w Pracy - www.osha.europa.eu.

Wibracje

Dyrektywa 2002/44/WE Parlamentu Europejskiego i Rady z dnia 25 czerwca 2002 r. w sprawie minimalnych wymagań w zakresie ochrony zdrowia i bezpieczeństwa dotyczących narażenia pracowników na ryzyko spowodowane czynnikami fizycznymi (wibracji). Dyrektywa umożliwia użytkownikowi narzędzia do podejmowania świadomych decyzji dotyczących ilości czasu poświęconego pracy. Osoby, które regularnie operują sprzętem, który emituje wysokie wibracje, przez dłuższy okres czasu są narażone na problemy zdrowotne. ISO 28927-3 mierzy wibracje w trzech kierunkach, znane również, jako trójosiowy lub pomiar sumy wektorowej. Podczas obsługi sprzętem o wysokich wibracjach, należy się upewnić, aby nie przekroczyć poziomu ekspozycji. Więcej informacji na temat Dyrektywy wibracyjnej 2002/44/EC, należy odwiedzić Europejską Agencję Bezpieczeństwa i Zdrowia w Pracy -www.osha.europa.eu

Ogólne wskazówki dotyczące bezpieczeństwa pracy

• bezpieczeństwa przed: instalacją, eksploatacją, naprawą, konserwacją, wymianą osprzętu lub pracą w pobliżu tego narzędzia. Nie stosowanie się do tego może spowodować poważne uszkodzenia ciała
• Tylko wykwalifikowani i wyszkoleni operatorzy powinni instalować, ustawiać lub używać tego narzędzi I
• Nie należy modyfikować tego narzędzia. Modyfikacje mogą zmniejszać skuteczność środków bezpieczeństwa i zwiększać ryzyko niebezpieczeństwa dla operatora.
• Nie należy wyrzucać instrukcji dotyczących bezpieczeństwa. Należy przekazać je operatorowi.
• Nie należy korzystać z tego narzędzia, jeśli zostało uszkodzone.
• Należy skontrolować urządzenie okresowo w celu sprawdzenia, i oznaczenia, jeśli wymagane, pod względem zgodności i ISO 11148. Należy czytelnie oznaczyć narzędzie. Pracodawta/ użytkownik powinien skontaktować się z producentem w celu uzyskania etykiety zastępczej w razie konieczności oznakowania narzędzia.

OSTRZEŻENIE: Urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej lub umysłowej, lub o braku doświadczenia i wiedzy, chyba, że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Należy pilnować, aby dzieci nie próbowały korzystać z urządzenia, jako zabawki.

Niebezpieczeństwo wyrzutu przedmiotu

• Należy pamiętać, że uszkodzenie przedmiotu obrabianego lub akcesoriów bądź włożonego narzędzia w czasie pracy, może generować wyrzut przedmiotu o dużej prędkości.
• Podczas pracy z tym narzędziem należy zawsze nosić okulary ochronne odporne na uderzenia. Wymagany stopień ochrony należy ustalić w zależności od zastosowania.
• Należy używać kasku ochronnego podczas pracy powyżej wysokości głowy.
• Ryzyko związane z innymi osobami znajdującymi się w pobliżu obszaru roboczego także powinno być brane pod uwagę
• Należy się upewnić, że przedmiot obrabiany jest dobrze zamocowany.

Niebezpieczeństwo wciągnięcia luźnych elementów odzieży i biżuterii

- Zadlawienia, oskalpowanie i / lub rany szarpane mogą wystąpić podczas niestosowania się do instrukcji. Lużne elementy odzieży, bizuterię, długie włosy i rękawice należy trzymać z dala od urządzenia i jego akcesoriów.

Niebezpieczeństwa podczas operowania narzędziem

• Użytkowanie narzędzia może narażać ręce operatora na różne niebezpieczeństwa w tym: rany cięte, otarcia i oparzenia.
• Należy nosić odpowiednie rękawice ochronne.
• Operatorzy i personel obsługujący to urządzenie powinien być fizycznie w stanie poradzić sobie z: rozmiarem, ciężarem i mocą narzędzia.
• Należy trzymać narzędzie poprawnie i być przygotowanym na ewentualne gwałtowne ruchy tak, aby przeciwdziałać im.
• Należy utrzymywać zrównoważoną pozycje ciała i bezpieczne oparcie dla stóp.
• W przypadku przerwy w dostawie energii należy zatrzymać urządzenie.
• Należy używać tylko smarów zalecanych przez producenta.
• Należy stosować osobiste wyposażenie ochronne. Należy zawsze nosić okulary ochronne, rękawice ochronne i zalecane ubranie ochronne.
• Należy unikać bezpośredniego kontaktu z ruchomymi częściami, aby zapobiec obrażeniom ciała.
• Istnieje ryzyko wyładowania elektrostatycznego, podczas stosowania narzędzia na plastiku i innych materiałach nie metalowych.

Powtarzające się niebezpieczeństwa

• Podczas użytkowania narzędzia operator może poczuć dyskomfort w dłoniach, ramionach, barkach, szyi i innych częściach ciała.
• Należy korzystać z narzędzia zawsze w odpowiedniej pozycji, przy jednoczesnym zachowaniu bezpiecznej równowagi. Zalecana jest często zmiana pozycji pracy operatora podczas długotrwałego użytkowania narzędzia. Może to pomów w uniknięciu dyskomfortu i zmeczenia.
• Jeżeli operator w dalszym ciągu odczuwa symptomy takie jak: długotrwały lub powtarzający się dyskomfort, ból pulsujący, mwrowienie, drętwienie, pieczenie lub sztywnienie, nie powinien ich ignorować. Powinien poinformować o tym swojego pracodawcę i niezwłocznie skonsultować się z wykwalifikowaniem pracownikiem służby zdrowia.

Niebezpieczeństwa przy wymianie akcesoriów

• Zawsze przed dopasowaniem lub wymianą narzędzia lub akcesoria należy odłączyć urządzenie od źródła energii.
• Należy unikać bezpośredniego kontaktu z akcesoriami lub narzędziami w urządzeniu, ponieważ mogą być gorące lub ostre.
• Należy używać tylko rozmiarów, rodzajów akcesoriów i materiałów eksploatacyjnych, które są zalecane przez producenta urządzenia.

Niebezpieczeństwa w miejscu pracy

• Poślizgnięcia, potknięcia i upadki są głównymi przyczynami urazów ciała w miejscu pracy. Należy być świadomym niebezpieczeństwań, jakie niosą: śliskie powierzchnie w miejscu pracy spowodowane użyciem narzędzia, czy przewód gazowy lub hydrauliczny ulokowany w złym miejscu będący przyczyną potknięć.
• Nie należy stosować niniejszego urządzenia w przestrzeniach i pomieszczeniach zagrożonych wybuchem lub do mocowania przewodów elektrycznych.
• Upewnij się, że w pobliżu nie ma żadnych kabli, rur gazowych itp., które mogą spowodować zagrożenie, jeśli zostaną uszkodzone przez urządzenie

Niebezpieczeństwa spowodowane oparami i pyłem

• Pył i opary wytwarzane podczas korzystania z narzędzia może spowodować problemy zdrowotne (np. raka, wady wrodzone, astmę i/łub zapalenia skóry). Ocena ryzyka i wdrożenie odpowiednich kontroli tych zagrożeń są niezbędne.
• Ocena ryzyka powinna zawierać szacunek wpływu pyłu (znajdującego się w miejscu pracy a także pyłu produkowanego poprzez użytkowanie narzędzia) na operatora.
• Należy zawsze skierować system odsysania pyłu tak, w celu zminimalizowania stężenia kurzu w środowisku pracy.
• W przypadku produkowania pyłu lub oparów, priorytetem powinno być kontrolowanie ich w punkcie emisji.
• Aby uniknąć niepotrzebnego wzrostu stężenia oparów i pyłu, należy zgodnie z zaleceniami instrukcji obsługi dokonywać wymiany narzędzi i materiałów eksploatacyjnych.
• Należy stosować środki ochrony dróg oddechowych zgodnie z instrukcjami pracodawcy oraz zgodnie z przepisami bezpieczeństwa i higieny pracy.

Niebezpieczeństwa powodowane wysoką emisją dźwięku

• Narażenie na wysoki poziom halasu może powodować problemy takie jak: szum w uszach (bręczenie, gwizdy oraz buczenie), a także trwałe uszko 1dzenia słuchu włączając jego całkowitą utratę. Dlatego ocena ryzyka i realizacja odpowiednich kontroli tych zagrożeń są konieczne.
• Odpowiednie kontrole w celu zmniejszenia ryzyka, mogą obejmować działania takie jak użycie tłumiących materialów, aby zapobiec wysokiej emisji dźwięku wytwarzanej przez elementy poddawane obróbce.
• Należy stosować środki ochrony słuchu zgodnie z instrukcjami pracodawcy oraz zgodnie z przepisami bezpieczeństwa i higieny pracy.
• Aby uniknąć niepotrzebnego wzrostu poziomu emisji hałasu, należy obsługiwać i utrzymywać narzędzie, a także eksploatować i wymieniać akcesoria zgodnie z zaleceniami w instrukcji obsługi.
• Jeśli narzędzie posiada tłumik, należy zawsze się upewnić, że jest on w odpowiednim miejscu i w dobrym stanie podczas obsługiwania narzędzia.

Niebezpieczeństwa powodowane wysoką emisją wibracji

Poniższe informacje zwracają uwagę na zagrożenia związane z wysokim poziomem emisji wibracji, które nie zostały wyeliminowane poprzez projekt i konstrukcję, i pozostają, jako ryzyko szczątkowych drgań. Informacje te powinny pomóć pracodawcom w określeniu okoliczności, w których operator może być narażony na wysoką emisję wibracji. Jeśli wartość emisji drgań nie jest zgodna z normą ISO 28927-3 w zamierzonych zastosowaniach (i przewidywalnych nadużyciach) maszyny, dostarczone są dodatkowe informacje i/łub ostrzeżenia, aby w celu zmniejszenia ryzyka niebezpieczeństwa.

• Narażenie na wysoki poziom drgań może powodować uszkodzenie nerwów i zaburzenia układu nerwowego i krwionośnego najczęściej w obrębie ramion i rąk.
• Podczas pracy w niskich temperaturach należy używać ciepłych ubrań, i utrzymywać ręce ciepłe i suche.
• Jeśli wystąpią: drętwienie, mrowienie, bół lub wybielenie skóry na palcach i dłoniach, należy natychmiastowo zaprzestać korzystania z urządzenia, poinformować o tym pracodawcę i skonsultować się z lekarzem.
• Aby uniknąć niepotrzebnego wzrostu poziomu emisji drgań podczas korzystania z polerki lub szlifierki, należy obsługiwać i utrzymywać narzędzi w lekkim, ale bezpiecznym chwycie, z uwzględnieniem wymaganej siły potrzebnej w reakcji zgodnie z zaleceniami w instrukcji obsługi. Ryzyko związane z emisją drgań jest zwykle większe, gdy zwiększona jest przyczepność do obrabianego materiału.

Dodatkowe wskazówki dotyczące bezpieczeństwa pracy z narzędziami pneumatycznymi

Powietrze pod ciśnieniem może spowodować poważne obrażenia ciała:

• Należy zawsze odciąć dopływ powietrza, odłączając wąż ciśnieniowy od urządzenia, gdy nie jest już używane, przed wymianą akcesoriów lub podczas naprawy.
• Nigdy nie wolno kierować strumienia powietrza na siebie lub osoby znajdujące się w pobliżu.
• Odczepiony wąż od urządzenia może spowodować poważne uszkodzenia ciała. Zawsze należy skontrolować wąż pod względem uszkodzeń lub luzu przed przystąpieniem do pracy.
• W przypadku stosowania złączek spiralnych przy połączeniu węży, należy je zablokować kołkami blokującymi zabezpieczając przed możliwym rozłączeniem.
• Nie wolno przekraczać maksymalnego ciśnienia powietrza niż ciśnienie podane na narzędziu.
• Nigdy nie należy trzymać narzędzi za wąż ciśnieniowy.

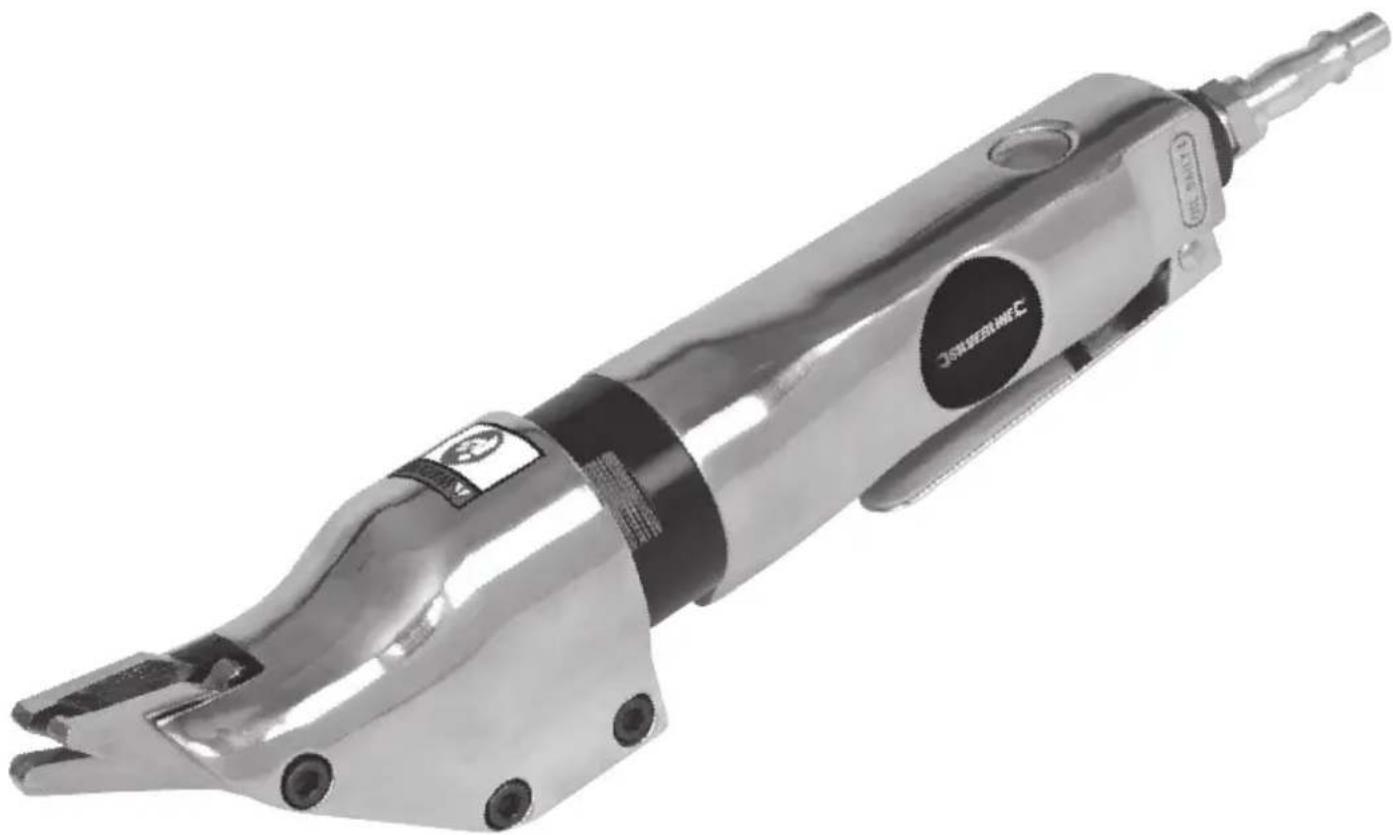

Przedstawienie produktu

10strza
2Sust kontroli prędkości wraz z zapadką bezpieczeństwa
3Szybkozłącze
4Śuby mocujące ostrze

Zastosowanie zgodne z przeznaczeniem

Nożyce pneumatyczne do cięcia blachy zasilane sprężonym powietrzem z kompresora, przeznaczone do cięcia głównie cienkiej blachy.

Rozpakowanie narzędzia

• Ostrożnie rozpakuj i sprawdź narzędzie. Zapoznaj się ze wszystkimi mechanizmami i funkcjami.
• Upewnij się, że narzędzie zawiera wszystkie części i są one w dobrym stanie. Jeśli brakuje pewnych części lub są one uszkodzone, należy uzupełnić lub wymienić je przed rozpoczęciem korzystania z narzędzia

Przygotowanie do eksploatacji

Uwaga: Niniejsze urządzenie jest wyposażone w dwa różne szybkozłącza zewnętrzne:

EQ-4 – powszechnie używane w Europie

EN-6 - głównie stosowane w UK

EQ-4
Europe

• Wybierz złącze odpowiednie dla podłączenia do sprężarki powietrza i zainstaluj w sposób opisany poniżej:
• Założ odrobine taśmy PTFE (brak w zestawie) na gwint szybkozłącza (3). Pomoże to utrzymać szczelne połączenie
  Uwaga: Załoź taśmę PTFE ciasno, w kierunku zgodnym z ruchem wskazówek zegara, dzięki temu taśma nie zejdzie z gwintu podczas przykręcania urządzenia.
• Zdejmij ochronną zaślepkę z wlotu powietrza (8)
• Przy pomory klucza (brak w zestawie) przykręć szybkozłącze do wlotu powietrza zlokalizowanego w uchwycie
• Podłącz do spreżarki powietrza i podłącz ciśnienie, po czym sprawdź przeciek (np. poprzez rozpylenie małej ilości wody w mydłem na zewnątrz złącza)
• Przewód sprężonego powietrza wyposażony w szybkozłącze wewnętrzne, może teraz zostać wciśnięte w narzędzie

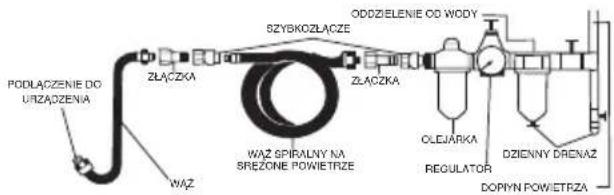

Podłączenie sprężonego powietrza

• Niniejsze urządzenie powinno być podłączane do czystego zasilania pneumatycznego z olejarką i oddzielaczem wody
• NIE WOLNO pozwolić, aby dostarczane ciśnienie przekroczyło maksimum podane w 'danych technicznych'
• Należy pamiętać, aby zbiornik powinien być osuszany codziennie, aby zapobiec zbieraniu się wody w dopływie powietrza
• Upewnij się, że wszystkie elementy (węże, złącza, itp.) są przystosowane do zastosowania ciśnienia

Ustawienie mocy urządzenia

• Prędkość urządzenia może być zwiększona/zmniejszona poprzez regulacje dopływu sprężonego powietrza, patrz 'Dane techniczne'
• Podczas pracy z urządzeniem, regulacja prędkości może być dostosowana dzięki spustowi kontroli prędkości (2)

Obstuga

OSTRZEŻENIE: Upewnij się, że cięty materiał nie przekracza zdolności ciecia określonej dla urządzenia.

Uwaga: Należy zawsze zaznaczyć linii bądź kształt na ciętym materiale.

1. Chwyć mocno narzędzie, wyłącz zintegrowaną zapadkę bezpieczeństwa w spuście kontrolującym Spust kontroli prędkości, (2) po czym naciśnij dźwignie, aby rozpocząć cięcie

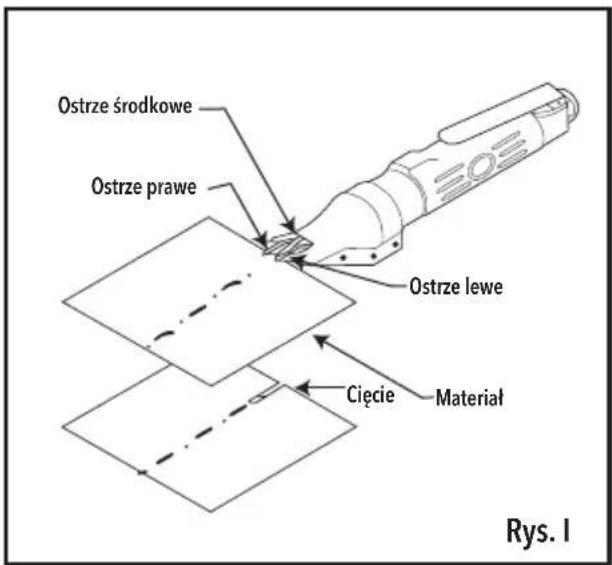

2. Zastosuj lekki nacisk, aby poruszyć ostrze w materiale, jak przedstawiono na Rys. I

Uwaga: Jeśli urządzenie zostanie zablokowane podczas cięcia, należy zwolnić ciśnienie na spuście kontroli prędkość, aby wyłączyć urządzenie. Wycofaj się z krawędzi tnącej. Wciśnij dźwignię, aby ponownie uruchomić proces i powoli rozporzijn cięcie.

1. Zwolnij ciśnienie na spuście kontroli prędkości, aby dokończyć cięcie, upewnij się, że zapadka bezpieczeństwa zostanie ponownie uruchomiona, aby zapobiec przypadkowej aktywacji.

Uwaga: Niniejszy produkt jest wyłącznie przeznaczony do cięcia prostych linii praz stopniowych zakrzywień, nie rogów 90°.

Uwaga: NIE WOLNO pozwolić, aby nożyce pracowały na 'biegu jałowym' przez dłuższy okres czasu. Doprowadzi to do skrócenia czasu eksploatacji urządzenia.

OSTRZEŻENIE: Należy mieć świadomość, że narzędzia pneumatyczne trzymają ciśnienie resztkowe po zakończeniu pracy. Należy zawsze odpowietrzyć urządzenie po odłączeniu zasilania pneumatycznego.

Akcesoria

- Szeroki zestaw akcesoriów dla powyższego urządzenia, w tym zapasowe ostrze (282413 Ostrze środkowe, 633550 Ostrze lewe, 675080 Ostrze prawe) są dostępne u dystrybutora Silverline. Inne części zamienne mogą zostać zakupione u dystrybutora Silverline, bądź na stronie www.toolsparesonline.com

Konserwacja

OSTRZEŻENIE: Należy zawsze odlącać źródło zasilania pneumatycznego i zwolnić ciśnienie, przed czyszczeniem, bądź przeprowadzeniem konserwacji.

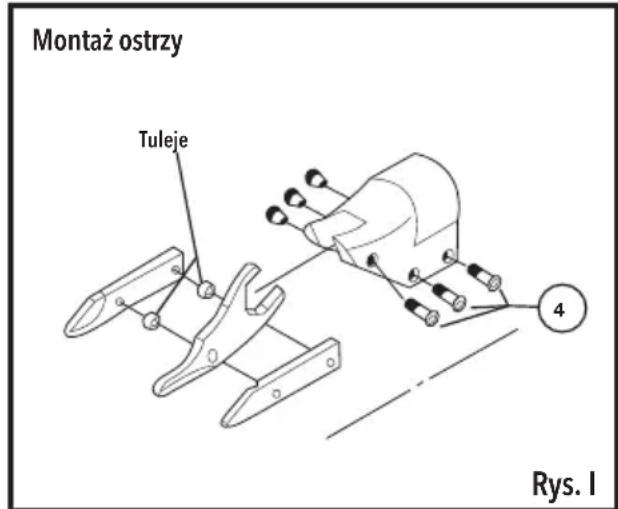

Wymiana ostrzy

Uwaga: Należy cyklicznie sprawdzać i wymieniać ostrza w razie konieczności. Wszystkie trzy ostrza mają możliwość osobnego zakupu (patrz 'Akcesoria'), jednakże, zaleca się ich wymianę jako cały zestaw.

1. Wykręć śruby mocujące ostrze (4) przy użyciu 4 mm klucza sześciokątnego (brak w zestawie)
2. Najpierw należy wyjąc ostrze środkowe, następnie lewe, a na końcu prawe wraz z tulejami
3. Nałów nowe ostrza. Umieść tuleje pomiędzy lewym i prawym ostrzem, patrz (Rys. II), następnie umieść na miejscu dla nich przeznaczonych (1)
4. Wkręć trzy śruby poprzednio wyjęte, i dokręć przy pomocy klucza sześciokątnego

Czyszczenie

- Należy zawsze dbać o czystość urządzenia. Brud i kurz powodują szybsze zużycie elementów wewnętrznych i skracają okres eksploatacji urządzenia. Należy czyścić korpus urządzenia miękcą szcotką lub suchą ścierką. W razie możliwości należy użyć czystego i suchego sprężonego powietrza, aby przedmuchą otwory wentylacyjne

WAŻNE: Istnieje małe prawdopodobieństwo, że może coś pójść nie tak, należy zauważyć, jeśli urządzenie nie działa, jest to spowodowane, skorodowaniem wewnętrznego mechanizmu, bądź jego zabrudzenia, dostaniem się mokrego powietrza, bądź nieprzestrzeganiem podanych instrukcji poniżej.

Codzienne zabiegi konserwacyjne: Odlącz źródło zasilania pneumatycznego, wlej równowartość łyżki oleju do wlotu powietrza. Uruchom maszynę na małe j prędkości, aby równomiernie nasmarować części wewnętrzne maszyny.

• Jeśli maszyna znajduje się w ciągłym użyciu, należy zamontować f filtr/ smarownica. Filtr powietrza powinien być zamontowany przez cały czas
• Korzystaj z oleju do narzędzi pneumatycznych. POD ŻADNYM WARUNKIEM NIE NALEZY UZYWAC OLEJU SILNIKOWEGO
• Niezastosowanie się do instrukcji obsługi i konserwacji może spowodować unieważnienie gwarancji

Przechowywanie

Należy przechowywać narzędzie w bezpiecznym, suchym miejscu niedostępnym dla dzieci

Utylizacja

• Podobnie jak w przypadku elektronarzędzi, narzędzi pneumatycznych nie należy wyrzucać z odpadami komunalnymi
• Narzędzia pneumatyczne mogą zawierać składowe ilości oleju bądź innych smarów dlatego też muszą być odpowiednio zutylizowane
• Należy się skontaktować z władzami lokalnymi zajmującymi się utylizacją odpadów, aby uzyskać informacje na temat prawidłowego sposobu utylizacji narzędzi pneumatycznych

Wykrywanie i usuwanie usterek

Problem Możliwa przyczyna Rozwiązanie
Urządzenie działa wolno	Nieprawidłowe ciśnienie Ustaw prawidłowe ciśnienie zgodnie z „danymi technicznymi”
	Zabrudzenia w mechanizmie Wlej olej we wnętrze wlotu powietrza, jak opisano w instrukcji konserwacji
	Blokada powietrza Obsługuj urządzenie w krótkich odstępach czasu, aby oczyścić blokadę
	Wyciek powietrza Sprawdź wszystkie mocowania i węże pod kątem wycieku powietrza, przykręć odpowiednio gwint uprzednio nakładając, bądź wymieniając taśmę PTFE
	Blokada w filtrze Zdejmij szybkozłącze i wyczyść filtr
Narzędzie przestało działać	Brud, bądź rdza w mechanizmie	Spróbuj obsługiwać urządzenie na wolnych obrotach
		Uderz delikatnie przy pomocy gumowego młotka
		Zwolnij mechanizm poprzez obrócenie napędu ręcznie odłączając zasilanie pneumatyczne
Narzędzie nie zatrzymało się, po zwolnieniu spustu	Uszkodzone gniazdo zaworu przepustnicy Napraw urządzenie w centrum serwisowym Silverline
Jeśli powyższe rozwiązania problemów zawiodą, należy skontaktować się z dostawcą lub autoryzowanym centrum serwisowym Silverline.

Gwarancja narzędzi Silverline

Niniejszy produkt Silverline posiada 3 letnią gwarancję

Aby zakwalifikować się do uzyskania powyższej gwarancji należy zarejestrować niniejszy produkt na stronie www.silverinetools.com w ciągu 30 dni od daty zakupu. Okres gwarancji rozpoczyna się w dniu zakupu produktu widocznym na paragonie.

Rejestracja produktu

Rejestracji produktu można dokonać na stronie www.silverlinetools.com, wybierając przycisk „Rejestracja”. Należy wprowadzić:

- Dane osobowe

- Szczegóły dotyczące produktu oraz informacje dotyczące zakupu

Po wprowadzeniu tych informacji zostanie utworzony certyfikat gwarancji niniejszego produktu, jako dokument w formacie PDF, który należy wydrukować i zachować wraz z dowodem zakupu.

Zasady i warunki

Okres gwarancji zaczyna obowiązywać od daty zakupu detalicznego znajdującej się na paragonie.

PROSIMY O ZACHOWANIE PARAGONU

Jeśli produkt wykaże jakiekolwiek usterki w ciągu 30 dni od daty zakupu, należy go zwrócić do dystrybutora/sklepu, w którym towar zakupiono, od którego został zakupiony okazując przy tym dowód zakupu.

Jeśli usterka pojawi się po 30 dniach, należy zwrócić produkt do:

Roszczenia gwarancyjne należy zgłaszać w okresie gwarancji. Należy dostarczyć dowód zakupu, swoje imię i nazwisko, adres miejsca zakupu przed wykonaniem jakichkolwiek napraw.

Należy podać dokładne dane usterki wymagające naprawy.

Wnioski złożone w okresie gwarancji będą weryfikowane przez Silverline Tools, do ustalenia czy usterki są związane z materialem lub wyrobem produktu.

Koszty transportu nie zostaną pokryte. Produkt przeznaczony do zwrotu musi być starannie oczyszczony. Należy zapakować produkt prawidłowo i bezpiecznie tak, aby nie został uszkodzony podczas transportu do nas. Możemy odrzucić roszczenia niewłaściwie dostarczonych produktów.

Wszystkie naprawy będą przeprowadzone przez firmę Silverline Tools lub agencje upoważnione do tego.

Naprawa lub wymiana produktu nie przedłuży okresu gwarancyjnego.

Usterki uznane przez nas, jako objęte gwarancją będą poddane naprawie bezpłatnie (bez kosztów transportowych) lub poprzez wymianę na narzędzie pracujące w idealnym stanie.

Narzędzia lub części zamienne, do których wydano zamiennik staną się własnością Silverline Tools.

Naprawa lub wymiana produktu w ramach gwarancji zapewnia korzyści, które są dodatkiem i nie wpływają w żaden sposób na ustawowe prawa konsumenta.

Gwarancja pokrywa:

Naprawę produktu (w okresie gwarancji), jeśli zostanie on zakwalifikowany zgodnie z wymogami Silverline Tools w związku z usterkami, które wynikły z wad materiałowych lub wad związanych z produkcją.

Jeżeli jakaś część zastępcza nie jest już dostępna lub wycofana z produkcji, Silverline Tools zastąpi ją funkcjonalnym zamiennikiem.

Produkty używane w EU.

Czego nie pokrywa gwarancja:

Silverline Tools nie pokrywa napraw powstałych w wyniku:

Normalnego zużycia spowodowanego przez normalne użytkowanie zgodne z instrukcją obsługi, np: noże, szczotki, pasy, żarówki akumulatory itp.

Wymiany dowolnego dołączonego wyposażenia np.: noży, wiertel, papieru ściernego, tarcz do cięcia i innych podobnych elementów.

Przypadkowego uszkodzenia spowodowanego niewłaściwym używaniem lub zaniedbaniem, nieostrożnym działaniem lub niestarannym obchodzeniem się z produktem.

Stosowania produktu do innych celów.

Zmiany lub modyfikacji produktu w jakikolwiek sposób.

Usterek wynikających z wykorzystania części zamiennych i akcesoriów, które nie są oryginalnymi elementami Silverline Tools.

Niewłaściwej instalacji (z wyjątkiem instalacji przeprowadzonej Silverline Tools).

Naprawy lub modyfikacji przeprowadzonej przez osoby inne niż z Centrum Usług Silverline Tools lub autoryzowanych punktów serwisowych.

Roszczeń innych niż związanych z usterkami ujętymi w gwarancji produktu.

Deklaracja Zgodności WE

Niżej podpisany: Mr Darrell Morris

upoważniony przez: Silverline

Oświadcza, że: Powyższa deklaracja została wydana na wyłączną odpowiedzialność producenta.

Opisany powyżej przedmiot deklaracji jest zgodny z właściwymi przepisami Unijnego

prawodawstwa harmonizacyjnego

Kod identyfikacyjny: 793750

Opis: HD WiFi Kamera inspekcyjna

Produkt jest zgodny z następującymi dyrektywami oraz normami:

• Dyrektywa maszynowa 2006/42/EC

• BS EN ISO 11148-11:2011

Zastosowana dyrektywa oceny zgodności: SLG PRÜF- und Zertifizierungs-GmbH,

Guangdong, China

Dokumentacja techniczna produktu znajduje się w posiadaniu: Silverline

Data: 05-07-2013

Podpis:

Mr Darrell Morris

Dyrektor naczelny

Nazwa i adres producenta:

PL 3 Letnia Gwarancja. Zarejestruj się online w ciągu 30 dni. Obowiązują Zasady i Warunki

silverlinetools.com
