Produkttyp	Pneumatische Blechschere
Marke	Silverline
Modell	793750
Maximaler Betriebsdruck	6,3 bar
Luftverbrauch	140 L/min (6 cfm)
Luftanschluss	1/4" BSP, Schnellkupplungen EN-6 (UK) und EQ-4 (Europa)
Minimaler Schlauchdurchmesser	9,5 mm
Leerlaufdrehzahl	2.500 U/min
Schnittleistung (Stahl)	1,2 mm
Schnittleistung (Aluminium)	1,4 mm
Schnittbreite	5,5 mm
Gewicht	1,09 kg
Schalldruckpegel	90 dB(A)
Schallleistungspegel	101 dB(A)
Vibrationsemissionswert	4,6 m/s²
Energieversorgung	Druckluft
Hauptfunktionen	Schneiden von dünnen Blechen, gerade und progressive Kurvenschnitte
Wartung	Regelmäßige Schmierung mit Druckluftöl, Reinigung, Klingenwechsel
Sicherheit	Gehörschutz, Augenschutz, Handschuhe tragen; nicht mit Druckgasflaschen verwenden
Ersatzteile	Mittlere Klinge Ref. 282413, linke Klinge Ref. 633550, rechte Klinge Ref. 675080
Garantie	3 Jahre nach Online-Registrierung innerhalb von 30 Tagen nach Kauf

Häufig gestellte Fragen - 793750 SILVERLINE

Wie wechselt man die Klingen der Schere?

Trennen Sie die Luftzufuhr, entfernen Sie die Befestigungsschrauben (4) mit einem 4-mm-Inbusschlüssel, dann entfernen Sie zuerst die mittlere Klinge, dann die linke und rechte Klinge mit den Buchsen. Setzen Sie die neuen Klingen ein, indem Sie die Buchsen zwischen den Klingen wieder anbringen, und befestigen Sie sie mit den Schrauben. Es wird empfohlen, alle drei Klingen gleichzeitig zu wechseln.

Welchen Luftdruck verwenden?

Der maximale Betriebsdruck beträgt 6,3 bar. Überschreiten Sie niemals diesen auf dem Gerät angegebenen Druck.

Welches Öl zur Schmierung verwenden?

Verwenden Sie spezielles Druckluftöl. Verwenden Sie auf keinen Fall normales Motoröl.

Kann das Gerät Kurven schneiden?

Ja, es ist für gerade und progressive Kurvenschnitte ausgelegt, jedoch nicht für rechtwinklige Schnitte.

Wie montiert man die Schnellkupplung?

Tragen Sie PTFE-Band auf das Gewinde der gewählten Kupplung (EN-6 oder EQ-4) auf, entfernen Sie die Schutzkappe des Lufteinlasses, dann schrauben Sie die Kupplung mit einem Schraubenschlüssel fest. Überprüfen Sie die Dichtheit mit Seifenwasser.

Was tun, wenn das Gerät während des Schneidens blockiert?

Lassen Sie den Abzug los, um das Gerät zu stoppen, nehmen Sie es von der Schnittkante weg, drücken Sie dann erneut den Abzug und führen Sie die Schere langsam wieder an die Schnittkante heran.

Welche Sicherheitsausrüstung ist erforderlich?

Tragen Sie stets Gehörschutz, stoßfeste Sicherheitsbrille und Schutzhandschuhe. Je nach Verwendung werden eine Atemschutzmaske und ein Helm empfohlen.

Wie lagert man das Werkzeug?

Bewahren Sie das Werkzeug und sein Zubehör in der Tasche an einem sicheren, trockenen Ort und außerhalb der Reichweite von Kindern auf.

Wie erhält man die 3-jährige Garantie?

Registrieren Sie Ihr Produkt innerhalb von 30 Tagen nach Kauf auf silverlinetools.com mit Ihren persönlichen Daten und Produktdetails. Bewahren Sie Ihren Kaufbeleg auf.

Wie entsorgt man das Werkzeug am Ende seiner Lebensdauer?

Werfen Sie das Werkzeug nicht in den Hausmüll. Druckluftwerkzeuge können Ölrückstände enthalten und müssen in entsprechenden Recyclingzentren entsorgt werden. Wenden Sie sich an Ihre Gemeinde für weitere Informationen.

BEDIENUNGSANLEITUNG 793750 SILVERLINE

DE Druckluft-Blechschere

Notified body: SLG PRÜF- und Zertifizierungs-GmbH, Guangdong, China

Organisme notifié : SLG PRÜF- und Zertifizierungs-GmbH, Guangdong, Chine

Vielen Dank, dass Sie sich für dieses Silverline-Werkzeug entschieden haben. Diese Anleitung enthält wichtige Informationen für das sichere und effektive Arbeiten mit diesem Produkt. Bitte lesen Sie diese Anleitung sorgfältig durch, um den größtmöglichen Nutzen aus dem einzigartigen Design dieses Produkts ziehen zu können. Bewahren Sie diese Anleitung griffbereit auf und sorgen Sie dafür, dass alle Benutzer dieses Geräts sie gelesen und verstanden haben.

Symbolerklärung

Auf dem Typenschild des Werkzeugs sind möglicherweise Symbole abgebildet. Sie vermitteln wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung.

Gehörschutz tragen

Augenschutz tragen

Atemschutz trager

Kopfschutz tragen

Schutzhandschuhe tragen

Bedienungsanleitung sorgfältig lesen

Achtung, Gefahr!

NICHT mit Druckgasflaschen betreiben!

Erfüllt die entsprechenden rechtlichen Vorschriften und Sicherheitsnormen

Umweltschutz Druckluftwerkzeuge dürfen nicht über den Haushaltsmüll entsorgt werden. Geräte enthalten Spuren von Öl und anderen Schmiermitteln. Nach Möglichkeit bitte über entsprechende Einrichtungen entsorgen. Lassen Sie sich bezüglich der sachgemäßen Entsorgung von Druckluftwerkzeugen von der zuständigen Behörde oder dem Händler beraten.

Verzeichnis der technischen Symbole und Abkürzungen

n_	Leerlaufdrehzahl
n Nenndrehzahl
bar Einheit zur Bestimmung des Drucks
∅ Durchmesser
/min oder min ^-1	Drehzahl, d.h. Umdrehungen pro Minute
BSP Britisches Standard-Rohrgewinde
dB(A) Schallpegel in Dezibel (A-bewertet)

Technische Daten

Betriebsdruck max. 6,3 bar

Luftverbrauch....140 l/min

Druckluftanschluss....½ Zoll BSP mit zwei

Bajonett-Schnellkupplungen

......(EN-6 für Großbritannien und EQ-4 für Kontinentaleuropa)

Schlauchdurchmesser....mind. 9,5 mm

Leerlaufdrehzahl....2.500 min ^-1

Schnittleistung....Stahl: 1,2 mm

Aluminium: 1,4 mm

Schnittbreite 5,5 mm

Gewicht....1,09 kg

Geräusch- und Vibrationsinformationen:

Schalldruckpegel gemäß Maschinenrichtlinie 2006/42/EG:

Schalldruckpegel L PA 90 dB(A)

Schallleistungspegel L we: 101 dB(A)

Unsicherheit K: 3 dB

Der Schallintensitätspegel kann für den Bediener 85 dB(A) übersteigen und Lärmschutzmaßnahmen sind notwendig.

Gesamtvibrationswerte (Triax-Vektorsumme) gemäß Maschinenrichtlinie 2006/42/EG:

Schwingungsemissionswert a 4,6 m/s ^2

Unsicherheit K: 1,5 m/s²

Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte können sich die technischen Daten von Silverline-Produkten ohne vorherige Ankündigung ändern.

Schall und Vibrationen

Die in den Technischen Daten angegebenen Geräusch- und Vibrationsinformationen werden nach ISO 28927-3 bestimmt. Diese Angaben können zum Vergleich ähnlicher Werkzeuge dienen, die nach demselben Standard geprüft wurden. Die Angaben können auch zur Beurteilung der Schall- und Vibrationsbelastung verwendet werden.

Die angegebenen Werte entsprechen einer normalen Benutzung des Werkzeugs unter normalen Arbeitsbedingungen. Schlecht gewartete, falsch montierte und unsachgemäß verwendete Werkzeuge können erhöhte Schallpegel und Vibrationswerte aufweisen. Bei der Bestimmung der Gesamtverwendungsdauer des Werkzeugs müssen Ruhe- und Stillstandzeiten berücksichtigt werden. Planen Sie regelmäßige Arbeitspausen bei der Verwendung dieses Werkzeuges ein.

Es liegt im Interesse des Benutzers, seine eigene Sicherheit durch Tragen angemessener persönlicher Schutzausrüstung zu erhöhen, einschließlich Gehörschutz gegen lauten und wiederholten Lärm sowie Anti-Vibrationshandschuhen zur Verringerung der Vibrationsbelastung. Verwenden Sie dieses Werkzeug nicht mit kalten Händen, da Vibrationen bei Temperaturen unter dem individuellen Komfortbereich eine stärkere Wirkung zeigen.

Schall

Die Lärmschutzrichtlinie wurde zur Gewährleistung der Arbeitssicherheit und zum Schutz der Gesundheit vor Auswirkungen oder wahrscheinlichen Auswirkungen von Schallbelastung und Hörverlust eingeführt. Diese Richtlinie definiert Schallbelastung und physikalische Parameter wie Spitzenschalldruck sowie Tages- und Wochenbelastungswerte. Besondere Aufmerksamkeit gilt dem Belastungsgrad und der Belastungsdauer. Weitere Informationen zu den Lärmschutzrichtlinien 2003/10/EG und 2000/14/EG finden Sie auf den Seiten der Europäischen Agentur für Sicherheit und Gesundheitsschutz am Arbeitsplatz: www.osha.europa.eu.

Vibrationen

Die EU-Vibrationsrichtlinie 2002/44/EG wurde zur Kontrolle der Vibrationsbelastung am Arbeitsplatz eingeführt. Die Richtlinie ermöglicht es dem Werkzeugbenutzer, auf Kenntnis der Sachlage beruhende Entscheidungen über seine Arbeitsdauer zu treffen. Personen, die regelmäßig und über längere Zeiträume hinweg mit vibrationsstarken Geräten arbeiten, sind einem höheren Erkrankungsrisiko ausgesetzt. Nach ISO 28927-3 werden Vibrationen in drei Raumrichtungen gemessen, was unter dem Begriff Triax-Vektorsummen-Bestimmung bekannt ist. Stellen Sie beim Gebrauch von Geräten mit hoher Vibrationsbelastung sicher, die zulässigen Belastungsgrenzwerte nicht zu überschreiten. Weitere Informationen zur EU-Vibrationsrichtlinie finden Sie auf den Seiten der Europäischen Agentur für Sicherheit und Gesundheitsschutz am Arbeitsplatz: www.osha.europa.eu.

Allgemeine Sicherheitshinweise

• Lesen Sie diese Sicherheitshinweise zur Vermeidung unterschiedlicher Gefahrenquellen aufmerksam durch, bevor Sie dieses Werkzeug installieren, bedienen, reparieren, warten, Zubehörteile anbringen oder in der Nähe dieses Werkzeuges arbeiten. Nichtbeachtung kann zu schwerwiegenden Verletzungen führen.
• Dieses Werkzeug darf nur von qualifizierten und in der Bedienung unterwiesenen Personen installiert, eingestellt und benutzt werden.
• Modifizieren Sie dieses Werkzeug in keinster Weise. Modifikationen können dazu führen, dass Schutzeinrichtungen nicht effektiv funktionieren, wodurch das Risiko für den Benutzer erhöht wird.
• Werfen Sie diese Sicherheitsanleitung nicht weg, sondern stellen Sie sie jedem Benutzer zur Verfügung.
• Benutzen Sie dieses Werkzeug nicht, wenn es in irgendeiner Art beschädigt ist.
• Werkzeuge müssen regelmäßig darauf inspiziert werden, dass von ISO 11148 vorgeschriebene Kennzeichnungen auf dem Werkzeug angebracht und noch lesbar sind. Der Arbeitgeber/ Benutzer ist dafür verantwortlich, gegebenenfalls Ersatzbeschriftungen über den Gerätehersteller zu beziehen.

WARNUNG! Dieses Gerät darf nicht von Personen (wie z.B. Kindern) mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder von Personen ohne Erfahrung im Umgang mit einem solchen Gerät betrieben werden, außer wenn sie von einer für ihre persönliche Sicherheit verantwortlichen Person in der Benutzung unterwiesen worden sind und dabei beaufsichtigt werden. Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie das Gerät nicht als Spielzeug verwenden.

Risiken durch geschossartige Fragmente

• Seien Sie sich bewusst, dass im Falle eines Versagens des Werkzeugs oder seines Zubehörs und beim Zerbrechen des Werkstücks Hochgeschwindigkeitsgeschosse entstehen können.
• Tragen Sie bei der Benutzung des Werkzeugs stets eine geeignete schlagfeste Schutzbrille. Die Schutzklasse hängt von der jeweiligen Anwendung ab und muss individuell beurteilt werden.
• Tragen Sie bei Überkopfarbeiten einen Schutzhelm.
• Das Risiko gegenüber dritten Personen und Beistehenden sollte an dieser Stelle ebenfalls beurteilt werden.
• Vergewissern Sie sich, dass das Werkstück stets sicher befestigt ist.

Risiken des Hängenbleibens

- Erdrosselung, Skalpieren und andere Risswunden können durch lose Kleidung, Schmuck, Krawatten/Tücher/Halsmode, Haare, Handschuhe u.ä. verursacht werden, wenn diese nicht ordnungsgemäß vom Werkzeug ferngehalten werden.

Betriebsrisiken

• Bei der Benutzung dieses Werkzeugs können die Hände des Benutzers Gefahren, die Schnitt- und Schürfwunden sowie Verbrennungen hervorrufen können, ausgesetzt sein.
• Schützen Sie Ihre Hände durch Tragen geeigneter Schutzhandschuhe.
• Bediener und Wartungspersonal müssen körperlich in der Lage sein, die Masse und das Gewicht des Werkzeugs sowie die bei dessen Verwendung auftretenden Kräfte handhaben zu können.
• Halten Sie das Werkzeug vorschriftsmäßig; seien Sie jederzeit bereit, plötzliches Ausschlagen abzufangen und haben Sie stets beide Hände am Werkzeug.
• Achten Sie auf eine gut ausbalancierte Körperposition und sorgen Sie für einen sicheren Stand.
• Schalten Sie das Werkzeug im Falle eines plötzlichen Ausfalls der Energieversorgung immer am Schalter aus.
• Verwenden Sie ausschließlich vom Hersteller empfohlene Schmiermittel.
• Das Tragen einer Schutzbrille ist Pflicht; geeignete Schutzhandschuhe und Arbeitsschutzkleidung werden dringend empfohlen.
• Vermeiden Sie die Berührung mit sich bewegenden Teilen, um Quetsch- und Schnittwunden an Händen und anderen Körperteilen zu vermeiden. Tragen Sie geeignete Schutzhandschuhe.
• Bei der Verwendung mit Kunststoffen und anderen elektrisch nicht-leitfähigen Materialien kann es zu elektrostatischer Aufladung kommen.

Risiken durch wiederholte Bewegungsabläufe

• Bei der Arbeit mit diesem Werkzeug ist es möglich, dass der Benutzer Unbehagen in den Händen, Armen, Schultern, im Nacken oder in anderen Körperteilen verspürt.
• Der Benutzer muss während der Arbeit mit diesen Werkzeug darauf achten, stets eine bequeme Körperposition mit festem Stand einzuhalten; unbequeme Positionen und Positionen, die zum Verlust des Gleichgewichtes führen können, sind zu vermeiden. Der Benutzer sollte seine Körperposition bei länger andauernden Arbeiten in regelmäßigen Abständen verändern, um Ermüdung und Unwohlsein vorzubeugen.
• Warnsignale wie bleibendes oder wiederauftretendes Unbehagen, akutes oder anhaltendes Schmerzgefühl, Pochen, Kribbeln, Taubheit, Brennen oder Versteifungen dürfen nicht ignoriert werden. Der Arbeitgeber muss umgehend informiert und ein qualifizierter Arbeitsmediziner hinzugezogen werden.

Risiken durch Zubehörteile

• Trennen Sie das Gerät stets von der Energieversorgung, bevor Sie Zubehörteile anbringen oder austauschen.
• Vermeiden Sie während und unmittelbar nach der Verwendung direkten Kontakt mit dem eingesetzten Werkzeug, da dieses heiß oder scharfkantig sein kann.
• Verwenden Sie ausschließlich vom Gerätehersteller empfohlenes Zubehör und kompatible Verbrauchsmaterialien; verwenden Sie keine Zubehörteile oder Verbrauchsmaterialien in anderen Größen.

Arbeitsplatzgefahren

• Ausrutschen, Stolpern und Fallen sind häufig auftretende Arten von Arbeitsunfällen. Achten Sie bei der Verwendung dieses Werkzeugs auf rutschige Untergründe sowie Stolpergefahren, z.B. durch die Druckluftzuleitung oder Hydraulikschläuche.
• Dieses Gerät ist nicht für den Betrieb in explosionsgefährdeten Bereichen konzipiert und es ist nicht gegen elektrischen Strom isoliert.
• Vergewissern Sie sich, dass sich keine elektrischen Leitungen, Gasleitungen usw. in Ihrem Arbeitsbereich befinden, welche durch das Werkzeug beschädigt werden und eine Gefahr darstellen könnten.

Risiken durch Staub und Rauch

• Durch Benutzung dieses Werkzeugs entstehender Staub und Rauch ist gesundheitsschädlich (und kann u.a. Krebs, Geburtsschäden, Asthma und Dermatitis verursachen). Eine Risikoanalyse und die Einführung von Maßnahmen zur Kontrolle der Gesundheitsbelastung sind unerlässlich.
• In der Risikoanalyse muss sowohl durch die Benutzung des Werkzeuges erzeugter als auch bestehender Staub berücksichtigt werden.
• Um Staubemissionen möglichst gering zu halten, verwenden Sie das Gerät wie in dieser Anleitung beschrieben und halten Sie es entsprechend instand.
• Richten Sie den Staubaustritt so aus, dass bestehender Staub nicht aufgewirbelt wird.
• Bei Ausführen von stauberzeugenden Arbeiten muss der Staub bereits bei der Emission kontrolliert werden.
• Tauschen Sie abgenutzte Verbrauchsmaterialien regelmäßig wie im Handbuch beschrieben aus, um einen unnötigen Anstieg der Staubbelastung zu verhindern.
• Verwenden Sie Atemschutz in der von Ihrem Arbeitgeber vorgeschriebenen Art und Weise bzw. in Übereinstimmung mit geltenden Arbeitsschutzrichtlinien.

Lärmgefährdungen

• Hohe Schallbelastungen können einen bleibenden, schweren Verlust des Hörvermögens und andere Gesundheitsschäden wie Tinnitus (Ohrenklingeln, Pfeiftöne, Summen) hervorrufen. Daher sind Risikobewertung und das Treffen angemessener Kontroll- und Schutzmaßnahmen unerlässlich.
• Angemessene Kontrollmaßnahmen umfassen z.B. das Anbringen einer geeigneten Schalldämpfung, welche die Geräuschentwicklung am Werkstück niedrig hält.
• Verwenden Sie Gehörschutz in der von Ihrem Arbeitgeber vorgeschriebenen Art und Weise bzw. in Übereinstimmung mit geltenden Arbeitsschutzrichtlinien.
• Verwenden Sie das Gerät wie in dieser Anleitung beschrieben, um einer unnötigen Erhöhung des Schallpegels vorzubeugen, und halten Sie es entsprechend instand.
• Tauschen Sie abgenutzte Verbrauchsmaterialien regelmäßig wie in dieser Anleitung beschrieben aus, um einen unnötigen Anstieg der Geräuschbelastung zu verhindern.
• Falls das Gerät über einen Schalldämpfer verfügt, stellen Sie sicher, dass dieser stets verwendet wird und sich in einwandfreiem Zustand befindet.

Vibrationsgefährdungen

Es ist Aufgabe der Bedienungsanleitung, den Benutzer über die Vibrationsgefährdung aufzuklären, die nicht durch Gestaltungs- und Konstruktionsmerkmale beseitigt werden konnte und daher als Restrisiko bestehen bleibt. Arbeitgeber sind durch diese Angaben in der Lage, das Risiko und die Belastung durch Vibrationen für den Bediener einzuschätzen. Falls die durch ISO 28927-3 bestimmten Vibrationsemissionswerte die tatsächlichen Vibrationswerte bei der regulären (und voraussehbaren unsachgemäßen) Verwendung des Werkzeuges nicht angemessen wiedergeben, müssen zusätzliche Informationen und Warnhinweise zur Verfügung gestellt werden, welche eine Risikoeinschätzung ermöglichen.

- Exposition gegenüber Vibrationen kann zu bleibenden Nervenschäden und Schädigung von Blutgefäßen an Händen und Armen führen.

- Tragen Sie bei der Arbeit unter kalten Bedingungen warme Kleidung und halten Sie Ihre Hände trocken und warm.

- Beenden Sie die Arbeit mit dem Gerät unverzüglich, falls Sie ein Taubheitsgefühl, Prickeln oder Schmerzen verspüren oder falls Ihre Haut an Fingern oder Händen aufgrund von Durchblutungsstörungen weißlich aussieht. Verständigen Sie Ihren Arbeitgeber und suchen Sie einen Arzt auf.

- Verwenden Sie das Gerät wie in dieser Anleitung beschrieben, um einer unnötigen Erhöhung der Vibrationsbelastung vorzubeugen, und halten Sie es entsprechend instand.

- Halten Sie das Werkzeug locker, jedoch sicher in der Hand und seien Sie bereit, eine der Bewegung des Gerätes entgegenwirkende Handstärke anzuwenden. Das Risiko von Schäden aufgrund von Vibrationsbelastung ist im Allgemeinen höher, je stärker die angewandte Griffkraft ist.

Zusätzliche Sicherheitshinweise

Zusätzliche Sicherheitshinweise für druckluftbetriebene Werkzeuge

Druckluft kann schwerwiegende Verletzungen verursachen

• Schließen Sie stets die Druckluftversorgung, machen Sie den Schlauch drucklos und entfernen Sie das Werkzeug von der Druckluftversorgung, wenn es nicht benutzt wird oder Sie Wartungs- bzw. Reparaturarbeiten durchführen.
• Richten Sie einen Druckluftstrom niemals auf sich selbst oder auf andere Personen.
• Umherschlagende Schläuche können zu schwerwiegenden Verletzungen führen. Überprüfen Sie Schläuche und Verbindungen stets auf Beschädigungen und auf festen Sitz.
• Wenn Verbindungselemente mit Klauenkupplung verwendet werden, müssen Sicherungsstifte sowie Sicherheitselemente zur Sicherung gegen Umherschlagen des Schlauches bei Versagen des schlauch- oder geräteseitigen Verbinders installiert werden.
• Überschreiten Sie niemals den auf dem Werkzeug angegebenen maximalen Betriebsdruck.
• Tragen Sie Druckluftwerkzeuge niemals am Schlauch.

Geräteübersicht

1Messerkopf

2Dehzahlregler mit Sicherheitshebel

3Schnellkupplungen

4Messerhalteschrauben

Bestimmungsgemäße Verwendung

Mit Druckluft aus einem Kompressor betriebene Blechschere zum Scherschneiden von Dünnblech.

Auspacken des Gerätes

• Packen Sie Ihr Werkzeug vorsichtig aus und überprüfen Sie es. Machen Sie sich vollständig mit allen seinen Eigenschaften und Funktionen vertraut.
• Vergewissern Sie sich, dass sämtliche Teile des Werkzeugs vorhanden und in einwandfreiem Zustand sind. Sollten Teile fehlen oder beschädigt sein, lassen Sie diese ersetzen, bevor Sie das Werkzeug verwenden.

Vor Inbetriebnahme

Schnellkupplung anbringen

Hinweis: Der Lieferumfang dieses Werkzeugs umfasst zwei verschiedene Druckluft-Schnellkupplungen:

EQ-4: Verwendung vor allem in Kontinentaleuropa

EN-6: Verwendung vor allem in Großbritannien

EQ-4 Kontinentaleuropa

• Bitte wählen Sie die mit dem von Ihnen verwendeten Druckluftsystem kompatible Schnellkupplung und richten Sie sich nach der folgenden Installationsanleitung:
• Dichten Sie das Schraubengewinde der Schnellkupplung (3) mit PTFE-Band (nicht mitgeliefert) ein, um eine luftdichte Verbindung zu erhalten.
  Hinweis: Wickeln Sie das PTFE-Band fest und im Uhrzeigersinn, damit es sich bei Einschrauben des Gewindes nicht löst.
• Entfernen Sie den Schutzstopfen aus dem Druckluftanschluss.
• Schrauben Sie die Schnellkupplung mit einem Gabelschlüssel (nicht mitgeliefert) in den Druckluftanschluss unten am Handgriff.
• Verbinden Sie die Schnellkupplung mit der Druckluftversorgung, bringen Sie sie vorsichtig unter Druck und prüfen Sie die Verbindung auf Dichtigkeit (z.B., indem Sie die Außenseiten der Verbindungsstücke mit wenig Seifenwasser besprühen).
• Schnellkupplungen mit passendem Innengewinde lassen sich nun auf das Werkzeug aufstecken.

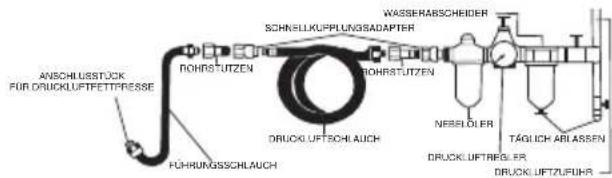

Anschluss an die Druckluftversorgung

• Dieses Werkzeug ist zum Anschluss an eine Druckluftversorgung vorgesehen, die über eine Wartungseinheit mit Wasserabscheider und Druckluftöler verfügt und saubere, trockene Druckluft liefert.
• Der Druck der Luftversorgung darf den angegebenen maximalen Arbeitsdruck des Gerätes nicht überschreiten (siehe Abschnitt „Technische Daten“).
• Sorgen Sie dafür, dass aufgefangene Feuchtigkeit täglich aus dem Druckluftsystem entleert wird.
• Stellen Sie sicher, dass alle Teile des Druckluftsystems (inkl. Schläuche, Verbinder usw.) für den angegebenen Betriebsdruck geeignet sind.

Geräteleistung einstellen

• Die Maximalleistung des Werkzeuges lässt sich einstellen, indem der Zuluftdruck innerhalb des in den Technischen Daten angegebenen Druckbereichs verringert bzw. erhöht wird.
• Während der Arbeit mit dem Werkzeug kann die Drehgeschwindigkeit über den Drehzahlregler (2) geändert werden.

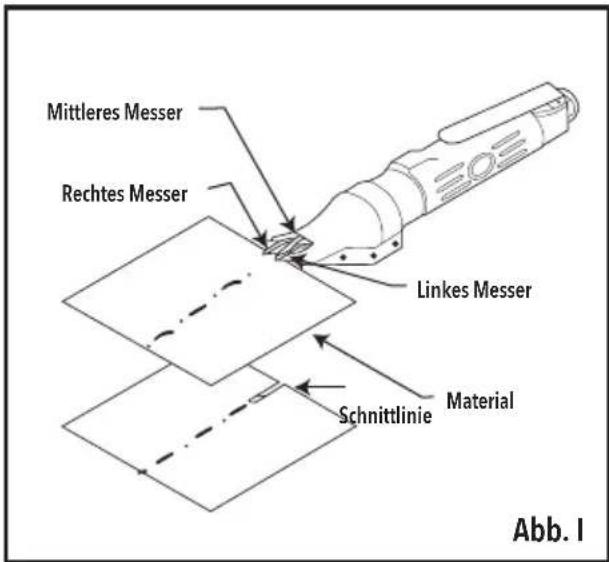

Bedienung

WARNUNG! Achten Sie darauf, dass der zu scherende Werkstoff die Schnittleistung dieser Blechschere nicht übersteigt.

Hinweis: Markieren Sie stets die beabsichtigte Schnittlinie auf dem Werkstück.

1. Halten Sie das Werkzeug gut fest, lösen Sie den am Drehzahlregler (2) befindlichen Sicherheitshebel und drücken Sie dann zum Schneiden den Drehzahlregler.
2. Wenden Sie leichten Druck an, um die Messer durch das Werkstück zu führen (siehe Abb. I).
   Hinweis: Falls das Werkzeug während des Schneidens die Arbeit einstellt, geben Sie den Drehzahlregler zum Ausschalten der Blechschere frei. Nehmen Sie das Werkzeug von der Schnittkante. Drücken Sie den Drehzahlregler erneut, um den Schneidevorgang fortzusetzen.
3. Vermindern Sie zum Beenden des Schnittes den Druck am Drehzahlregler und vergewissem Sie sich, dass der Sicherheitshebel wieder eingerastet ist, um ein versehentliches Einschalten zu verhindern.

Hinweis: Dieses Werkzeug ist nicht zum Schneiden von 90°-Winkeln ausgelegt, sondern dient zum Schneiden gerader Linien und weiter Bögen.

Hinweis: Lassen Sie das Gerät NICHT längere Zeit im Leerlauf laufen. Dadurch würde seine Lebensdauer verkürzt.

WARNUNG! Beachten Sie, dass Druckluftgeräte auch nach Einstellen der Arbeit noch über Restdruck verfügen können. Lassen Sie die verbleibende Druckluft nach Trennung von der Druckluftzufuhr stets aus dem Gerät ab.

Zubehör

- Zubehör für dieses Werkzeug wie z.B. Ersatzmesser (Ersatz-Mittelmesser 282413, links Ersatz-Seitenmesser 633550 und rechtes Ersatz-Seitenmesser) können Sie über Ihren Silverline-Fachhändler beziehen. Ersatzteile sind über Ihren Silverline-Fachhändler und unter www.toolsparesonline.com erhältlich.

Wartung und Pflege

WARNUNG! Trennen Sie das Gerät stets von der Druckluftversorgung und lassen Sie den Druck ab, bevor Sie Wartungs- oder Reinigungsarbeiten durchführen.

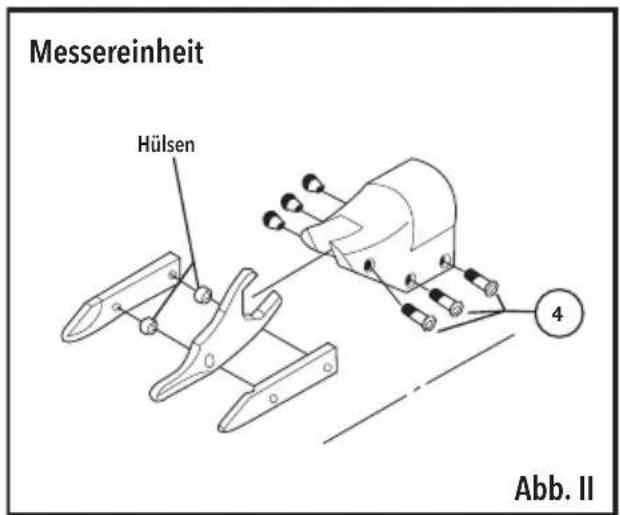

Messerwechsel

Hinweis: Überprüfen Sie die Messer in regelmäßigen Abständen und ersetzen Sie sie bei Bedarf. Alle drei Messer sind separat erhältlich (siehe „Zubehör“). Es sollte jedoch bei einem Messerwechsel stets der gesamte Messersatz ersetzt werden.

1. Entfernen Sie mit einem 4-mm-Innensechskantschlüssel (nicht mitgeliefert) die Messerhalteschrauben.
2. Entnehmen Sie zuerst das Mittelmesser und dann das linke und rechte Messer sowie die Hülsen.
3. Setzen Sie die neuen Messer ein. Die Hülsen müssen dabei zwischen dem linken und dem rechten Messer sitzen (siehe Abb. II). Setzen Sie den Messersatz mit Hülsen dann in den Messerkopf (1) ein.
4. Führen Sie die drei zuvor entnommenen Messerhalteschrauben in den Messerkopf ein und ziehen Sie anschließend alle drei Schrauben mit dem Innensechskantschlüssel fest.

Reinigung

Halten Sie Ihr Gerät stets sauber. Durch Schmutz und Staub verschleiben die Innenteile schnell und die Lebensdauer des Gerätes wird verkürzt. Säubern Sie das Gerätegehäuse mit einer weichen Bürste oder einem trockenen Tuch.

ACHTUNG! Ihr Druckluftwerkzeug ist im Allgemeinen sehr störungsunanfällig. Falls es nicht ordnungsgemäß funktioniert, ist dies in den meisten Fällen auf die Korrosion von Innenteilen, hervorgerufen durch verschmutzte feuchte Luft, sowie auf Nichtbeachtung der nachfolgenden Anweisungen zurückzulühren.

Tägliche Wartung: Trennen Sie das Werkzeug von der Druckluftversorgung und geben Sie etwa einen Esslöffel Druckluftgeräte-Öl direkt in den Druckluftanschluss. Lassen Sie die Maschine anschließend bei niedriger Drehzahl laufen, um alle Innenteile gründlich zu schmieren.

• Bei Dauerbetrieb des Werkzeugs muss eine Druckluftwartungseinheit mit Filter-/Öler-Kombination verwendet werden. Es ist stets mindestens eine Filtrationseinheit zu verwenden.
• Verwenden Sie ausschließlich Spezialöl für Druckluftgeräte. BENUTZEN SIE UNTER KEINEN UMSTÄNDEN NORMALES MOTORENÖL.
• Das Nichtbeachten dieser Anweisungen kann zum Erlöschen der Garantie führen.

Lagerung

- Bewahren Sie dieses Gerät sorgfältig an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern auf.

Entsorgung

• Druckluftwerkzeuge dürfen wie auch Elektrowerkzeuge nicht über den Hausmüll entsorgt werden.
• Druckluftwerkzeuge können Spuren von Maschinenöl und anderen Schmierstoffen enthalten und müssen dementsprechend der Wiederverwertung zugeführt werden.
• Lassen Sie sich von der zuständigen Behörde bezüglich der ordnungsgemäßen Entsorgung von Druckluftwerkzeugen beraten.

Fehlerbehebung

Störung Mögliche Ursache Empfohlene Abhilfe
Gerät läuft nur langsam	Falscher Luftdruck Korrekten Luftdruck einstellen (siehe „Technische Daten“)
	Schmutz im Mechanismus Öl gemäß Wartungsanweisung in Druckluftanschluss träufeln
	Luftstau Gerät in kurzen Schüben betreiben, um Blockade zu beseitigen
	Luftaustritt	Alle Verschraubungen und Schlauch auf Undichtigkeit prüfen und Leckagen durch Nachziehen, Verwendung von PTFE-Band oder Ersetzen der Teile beseitigen
	Blockade im Siebfilter Schnellkupplung entfernen und Siebfilter reinigen
Gerät festgelaufen	Schmutz oder Rost im Mechanismus	Siehe Abhilfe zu „Gerät läuft nur langsam“
		Gerät leicht mit einem weichen Gummihammer abklopfen
		Gerät von Druckluftzufuhr trennen und Mechanismus durch Drehendes Antriebs per Hand lösen
Gerät hält auch nach vollständiger Freigabe des Auslösers nicht an	O-Ring der Drosselklappe oder Ventilsitz beschädigt	Gerät bei einem von Silverline zugelassenen Kundendienst reparieren lassen
Falls sich das Problem trotz der hier genannten Abhilfemöglichkeiten nicht beheben lässt, wenden Sie sich an Ihren Fachhändler oder einen von Silverline zugelassenen Kundendienst.

Silverline-Tools-Garantie

Dieser Silverline-Artikel wird mit einer 3-Jahres-Garantie angeboten

Registrieren Sie diesen Artikel unter silverlinetools.com innerhalb von 30 Tagen nach dem Kauf, um die 3-Jahres-Garantie zu aktivieren.

Der Garantiezeitraum beginnt mit dem Kaufdatum auf Ihrem Kaufbeleg.

Registrierung Ihres Kaufs

Gehen Sie auf silverlinetools.com, klicken Sie auf „Registrierung“ und geben Sie Folgendes ein:

- Ihre persönlichen Angaben

- Produktdetails und Kaufinformationen

Sobald dieser Artikel registriert worden ist, wird Ihre Garantiebescheinigung im PDF-Format erzeugt. Bitte drucken Sie sie aus und bewahren Sie sie zusammen mit Ihrem Produkt auf.

Garantiebedingungen

Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel, das auf dem Kaufbeleg angegeben ist.

BITTE BEWAHREN SIE DEN KAUFBELEG AUF!

Falls dieser Artikel innerhalb von 30 Tagen nach dem Kauf einen Defekt aufweisen sollte, bringen Sie es bitte mit Ihrem Kaufbeleg zu dem Fachhändler, bei dem es gekauft wurde, und informieren Sie ihn über die Mängel. Das Gerät wird daraufhin ersetzt oder der Kaufpreis zurückerstattet.

Falls dieser Artikel nach Ablauf von 30 Tagen nach dem Kauf einen Mangel aufweist, senden Sie es bitte an:

BA21 1WU, Großbritannien

Der Garantieanspruch muss während der Garantiezeit gestellt werden.

Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatums einreichen und Ihren Namen und Ihre Adresse sowie den Ort des Kaufs angeben, bevor etwaige Arbeiten durchgeführt werden können.

Sie müssen genaue Angaben über den zu behebenden Defekt machen.

Alle innerhalb der Garantiefrist gemachten Forderungen werden von Silverline Tools daraufhin überprüft werden, ob es sich bei den Mängeln um einen Material- oder Fertigungsfehler handelt. Versandkosten werden nicht zurückerstattet. Alle Artikel sollten sich in sauberem und sicherem Zustand befinden und sorgfältig verpackt zur Reparatur eingeschickt werden, um Schäden oder Verletzungen während des Transports zu vermeiden. Die Annahme unangemessener oder unsicherer Lieferungen kann von uns verweigert werden. Alle Arbeiten werden von Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt.

Die Reparatur oder der Ersatz des Artikels führt nicht zur Verlängerung des Garantiezeitraums. Mängel, bei denen unsere Prüfung ergibt, dass sie unter die Garantie fallen, werden durch kostenlose Reparatur des Werkzeugs (ohne Versandkosten) oder Ersatz durch ein Werkzeug in einwandfreiem Zustand behoben.

Einbehaltene Werkzeuge oder Teile, die ersetzt wurden, gehen in den Besitz von Silverline Tools über.

Die Reparatur bzw. der Ersatz Ihres Artikels unter dieser Garantie erfolgt zusätzlich zu Ihren gesetzlichen Rechten als Verbraucher und hat keine nachteiligen Folgen auf diese.

Durch die Garantie abgedeckt ist:

Die Reparatur des Artikels, nachdem zur Zufriedenheit von Silverline Tools nachgewiesen wurde, dass der Defekt durch fehlerhaftes Material oder mangelhafte Arbeitsausführung bedingt ist und in den Garantiezeitraum fällt.

Wenn ein Ersatzteil nicht mehr erhältlich ist oder nicht mehr hergestellt wird, kann Silverline Tools es gegen einen funktionellen Ersatz austauschen.

Verwendung des Artikels innerhalb der EU.

Durch die Garantie nicht abgedeckt ist:

Silverline Tools garantiert keine Reparaturen, die durch Folgendes erforderlich geworden sind:

Normale Verschleißerscheinungen, die trotz Verwendung entsprechend der Bedienungsanleitung entstehen, z.B. an Messern, Bürsten, Riemen, Glühbirnen, Batterien usw. Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Klingen, Schleifblättern, Schneidscheiren und anderen zugehörigen Teilen.

Unfallschäden und Fehler, die durch unsachgemäße Verwendung oder Wartung, Missbrauch, Nachlässigkeit oder fahrlässige Bedienung oder Handhabung des Artikels entstanden sind. Verwendung des Artikels für andere als normale Haushaltszwecke.

Jegliche Veränderungen oder Modifikationen des Artikels.

Die Verwendung von Teilen oder Zubehör, die keine Originalkomponenten von Silverline Tools sind.

Fehlerhafte Montage (außer, wenn von Silverline Tools vorgenommen).

Reparaturen oder Änderungen, die von anderen als Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt wurden.

Ansprüche, die über die Rechte zur Behebung von Mängeln an dem in diesen Garantiebedingungen genannten Werkzeug hinausgehen. nicht auf natürliche Abnutzung oder Schäden infolge von Unfällen, unsachgemäßer Verwendung oder Zweckentfremdung.

EG-Konformitätserklärung

Name des Unterzeichners: Mr. Darrell Morris

Bevollmächtigt durch: Silverline

Erklärt hiermit Folgendes: Die alleinige Verantwortung für die Ausstellung dieser

Erklärung trägt der Hersteller. Der Gegenstand der Erklärung erfüllt die einschlägigen

Harmonisierungsrechtsvorschriften der Gemeinschaft.

Produktkennung: 793750

Produktbezeichnung: Druckluft-Blechschere

Entspricht den folgenden Richtlinien und Normen:

• Maschinenrichtlinie 2006/42/EG

• BS EN ISO 11148-11:2011

Benannte Stelle: SLG PRÜF- und Zertifizierungs-GmbH, Guangdong, China

Techn. Unterlagen bei: Silverline

Datum: 05.07.2013

Unterzeichnet von:

Mr. Darrell Morris,

Geschäftsführender Direktor

Name und Anschrift des Herstellers:

Powerbox International Limited, Handelsregisternummer 06897059.

Eingetragene Anschrift: Powerbox, Boundary Way, Lufton Trading Estate, Yeovil, Somerset,

BA22 8HZ, Großbritannien

Introducción

Organismo notificado: SLG PRUF- und Zertifizierungs GmbH, Guangdong, China.

Organismo notificato: SLG PRUF- und Zertifizierungs GmbH, Guangdong, China

Keuringsinstantie: SLG PRUF- und Zertifizierungs GmbH, Guangdong, China

DE 3 Jahre Garantie. Innerhalb von 30 Tagen online registrieren. Es gelten die Allgemeinen Geschäftsbedingungen
