Typ produktu	Przenośny multimetr cyfrowy
Marka	Velleman
Model	DVM101
Wymiary	177 x 92 x 40 mm
Waga (z baterią)	ok. 320 g
Zasilanie	1 bateria 9 V 6F22 (w zestawie)
Wyświetlacz	LCD, 1999 punktów, 3 ½ cyfry, 61 x 32 mm
Zakresy pomiarowe	23 zakresy (automatyczny + ręczny)
Napięcie stałe (DC)	200 mV do 600 V (dokładność ±0,5%+2 cyfry)
Napięcie przemienne (AC)	200 mV do 600 V (dokładność ±0,8%+2 cyfry)
Prąd stały (DC)	20 mA do 15 A (dokładność ±1,2%+2 cyfry)
Prąd przemienny (AC)	20 mA do 15 A (dokładność ±1,5%+3 cyfry)
Rezystancja	200 Ω do 20 MΩ (dokładność ±1,0%+2 cyfry)
Test diody	Tak, napięcie przewodzenia w przybliżeniu
Test ciągłości	Tak, wbudowany brzęczyk (próg < 50 Ω)
Funkcje specjalne	Zatrzymanie wyświetlacza (DH), Max hold (MH), podświetlenie
Kategoria przepięciowa	CAT III 600 V / CAT IV 300 V
Stopień zanieczyszczenia	2 (użytkowanie domowe/biurowe)
Zabezpieczenie bezpiecznikowe	F500 mA/600 V i F15 A/1000 V (5x20 mm)
Konserwacja i czyszczenie	Czyścić wilgotną szmatką i łagodnym detergentem. Nie używać rozpuszczalników.
Części zamienne / naprawialność	Żadne części nie są naprawialne przez użytkownika. Zamówienia u sprzedawcy.
Akcesoria w zestawie	Sondy pomiarowe CAT IV 600 V/15 A (dł. 90 cm), bateria 9V, instrukcja
Gwarancja	24 miesiące (konsumencka), warunki Velleman

Często zadawane pytania - DVM101 VELLEMAN

Jakie środki ostrożności należy zachować przed użyciem DVM101?

Przed użyciem należy uważnie przeczytać instrukcję. Zawsze odłączaj przewody pomiarowe przed otwarciem obudowy. Używaj tylko bezpieczników o identycznych specyfikacjach. Nigdy nie przekraczaj podanych limitów napięcia (600 V DC/AC rms).

Jak zmierzyć napięcie stałe za pomocą DVM101?

Podłącz czerwony przewód do gniazda VΩ, a czarny do COM. Ustaw przełącznik na zakres V DC. Podłącz końcówki pomiarowe równolegle do obwodu. Pomiar wyświetli się na ekranie LCD.

Jak wymienić baterię w multimetrze DVM101?

Wyłącz urządzenie i odłącz przewody. Otwórz komorę baterii z tyłu, odkręcając śrubę. Wymień zużytą baterię na nową 9 V 6F22, zachowując właściwą polaryzację. Dokładnie zamknij.

Jaka jest funkcja przycisku RANGE w DVM101?

Przycisk RANGE umożliwia przejście z wyboru automatycznego na ręczny zakresu pomiarowego. Naciśnij kilka razy, aby wybrać żądany zakres. Przytrzymaj przez 2 sekundy, aby wrócić do trybu automatycznego.

Jak przetestować diodę za pomocą DVM101?

Ustaw przełącznik w pozycji diody (symbol diody). Podłącz czerwoną sondę do anody, a czarną do katody. Ekran wyświetli przybliżone napięcie przewodzenia diody (około 0,6 V dla diody krzemowej).

Co zrobić, jeśli wyświetlacz pokazuje « 1 » lub miga?

Wyświetlenie « 1 » oznacza przekroczenie zakresu (poza zakresem). Jeśli mierzona wartość jest nieznana, zacznij od najwyższego zakresu, a następnie zmniejszaj. Miganie może również sygnalizować słabą baterię.

Czy DVM101 może mierzyć prąd przemienny?

Tak, DVM101 mierzy prąd przemienny (AC) w zakresach 20 mA, 200 mA, 2 A i 15 A. Odpowiedź jest średnia, skalibrowana dla wartości RMS przy sinusoidzie, z częstotliwością 40 do 500 Hz.

Jakie jest znaczenie kategorii CAT III i CAT IV?

Kategorie przepięciowe wskazują, gdzie urządzenie może być bezpiecznie używane. CAT III (600 V) dla stałych obwodów instalacyjnych (rozdzielnice, oświetlenie). CAT IV (300 V) dla źródła instalacji (przyłącze energetyczne).

Jak korzystać z funkcji testu ciągłości?

Ustaw przełącznik w pozycji ciągłości (symbol fali). Podłącz sondy do dwóch punktów obwodu. Wbudowany brzęczyk wydaje dźwięk, jeśli rezystancja jest mniejsza niż około 50 Ω, co wskazuje na ciągłość elektryczną.

Co zrobić w przypadku błędnego pomiaru prądu lub jego braku?

Najpierw sprawdź wewnętrzny bezpiecznik. Do pomiarów do 200 mA używaj gniazda mA; powyżej (do 15 A) używaj gniazda 15A. Upewnij się, że przewody są połączone szeregowo z obciążeniem i zakres jest prawidłowy.

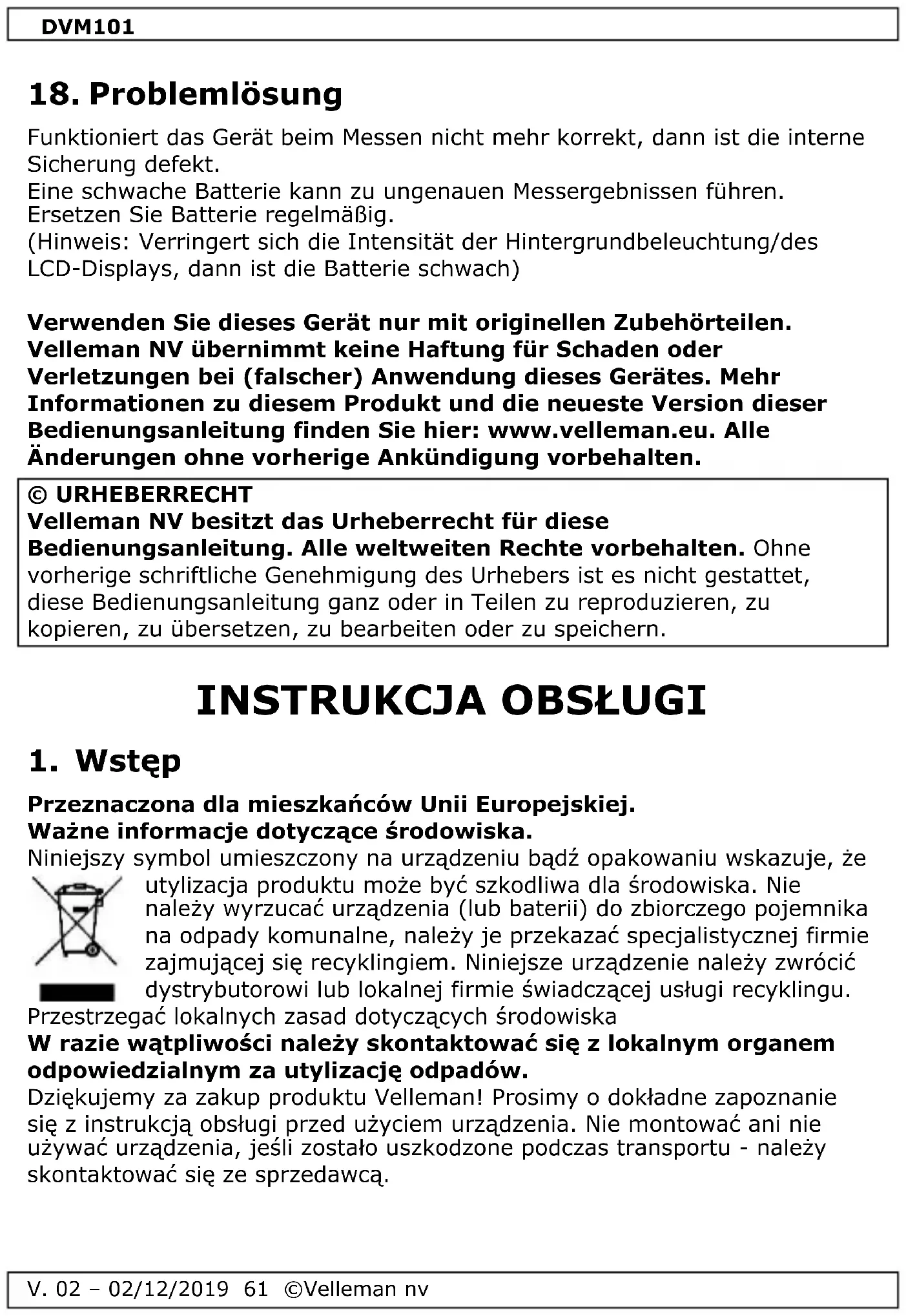

INSTRUKCJA OBSŁUGI DVM101 VELLEMAN

Przeznaczona dla mieszkańców Unii Europejskiej.

Ważne informacje dotyczące środowiska.

Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu.

Przestrzegać lokalnych zasad dotyczących środowiska

W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.

Dziękujemy za zakup produktu Velleman! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Nie montować ani nie używać urządzenia, jeśli zostało uszkodzone podczas transportu - należy skontaktować się ze sprzedawcą.

2. Zastosowane symbole

	AC (prąd zmienny)
	DC (prąd stały)
	AC i DC
	Ryzyko porażenia prądem. Możliwość wystąpienia potencjalnie niebezpiecznego napięcia.
	Uwaga: możliwe zagrożenie, odnieść się do informacji bezpieczeństwa w instrukcji obsługi.Uwaga: niebezpieczna sytuacja lub działania, które mogą prowadzić do obrażeń ciała lub śmierciUwaga: stan lub działanie mogące doprowadzić do uszkodzenia miernika lub testowanego sprzętu
	Podwójna izolacja (klasa ochrony: 2)
	Uziemienie
	Bezpiecznik
	Kondensator
	Dioda
	Ciągłość

3. Informacje ogólne

Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.

Ten symbol wskazuje: Należy zapoznać się z instrukcją obsługi

Nieznajomość instrukcji obsługi może prowadzić do uszkodzenia mienia, obrażeń ciała lub śmierci.

Ten symbol wskazuje: Niebezpieczeństwo

Niebezpieczna sytuacja lub działania, które mogą prowadzić do obrażeń ciała lub śmierci

Ten symbol wskazuje: Ryzyko wystąpienia niebezpieczeństwa/powstania szkód

Ryzyko wystąpienia niebezpiecznej sytuacji lub działań, mogących prowadzić uszkodzenia mienia, obrażeń ciała lub śmierci

DVM101

	Ten symbol wskazuje:Uwaga;ważne informacjeZignorowanie niniejszych informacji może prowadzić do niebezpiecznych sytuacji.
	UWAGA:Aby uniknąć porażenia prądem elektrycznym, przed otwarciem obudowykażdorazowonależy odłączyć przewody pomiarowe. Aby zapobiec zagrożeniu pożarowemu, używać wyłącznie bezpieczników o parametrach określonych w niniejszej instrukcji.Uwaga:patrz ostrzeżenie na gnieździe baterii
	Unikać zbyt niskich i wysokich temperatur, jak również dużych wahań temperatury. W przypadku przeniesienia urządzenia z zimnego do ciepłego miejsca, pozostawić je wyłączone do momentu osiągnięcia temperatury pokojowej. Pomoże to zapobiec kondensacji i błędom pomiarowym.
	Chronić urządzenie przed wstrząsami i użytkowaniem niezgodnym z przeznaczeniem. Podczas obsługi urządzenia unikać używania siły.
	Urządzenie do stosowania w układach o stopniu zanieczyszczenia 2. Wyłącznie do użytku wewnątrz pomieszczeń. Chronić urządzenie przed deszczem, wilgocią, rozpryskami i ściekającymi cieczami. Urządzenie nie jest przeznaczone do zastosowań przemysłowych.Patrz §8 Stopień zanieczyszczenia.
	Chronić urządzenie przed dziećmi i nieupoważnionymi użytkownikami.
	Ryzyko porażenia prądem elektrycznym podczas pracy z urządzeniem. Podczas pomiaru parametrów obwodów znajdujących się pod napięciem należy zachować szczególną ostrożność.
	W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika.W sprawie serwisowania i/lub części zamiennych należy zwrócić się do autoryzowanego sprzedawcy.
	Jest to przyrząd pomiarowy do instalacji kategorii IV (KAT. IV). Patrz §7 Kategoria przepięciowa/instalacji.
	Należy dokładnie przeczytać niniejsze uzupełnienie oraz instrukcję. Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z jego funkcjami.

DVM101

Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie podlegają gwarancji.

Stosować urządzenie wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia niezgodnie z przeznaczeniem spowoduje unieważnienie gwarancji. Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia ani problemy.

4. Konserwacja

W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika. W sprawie serwisowania i/lub części zamiennych należy zwrócić się do autoryzowanego sprzedawcy.

Przed podjęciem jakichkolwiek prac konserwacyjnych należy odłączyć przewody pomiarowe od gniazd.

Instrukcje dotyczące wymiany baterii lub bezpiecznika znajdują się w punkcie §11 Wymiana baterii i bezpieczników.

Do czyszczenia miernika nie stosować materiałów ściernych ani rozpuszczalników. Używać wilgotnej szmatki i łagodnego detergentu.

5. Podczas użytkowania

Ryzyko porażenia prądem elektrycznym podczas pracy z urządzeniem. Podczas pomiaru parametrów obwodów znajdujących się pod napięciem należy zachować szczególnie ostrożność.

• Ze względów bezpieczeństwa nigdy nie przekraczać wartości granicznych. Wartości graniczne zostały oddzielnie wyszczególnione w specyfikacjach dla każdego zakresu pomiarowego.
• Nie dotykać nieużywanych złączy, jeżeli miernik jest podłączony do testowanego obwodu.
• Nie należy używać miernika do instalacji kategorii III (KAT. III) w przypadku mierzenia napięć mogących przekraczać margines bezpieczeństwa wynoszący 600 V powyżej uziemienia. Nie należy używać miernika do instalacji kategorii III (KAT. III) w przypadku mierzenia napięć mogących przekraczać margines bezpieczeństwa wynoszący 300 V powyżej uziemienia.
• Jeżeli rząd mierzonej wielkości jest nieznany przed pomiarem, ustawić pokrętło zakresu w pozycji maksymalnej.
• Przed przekręceniem pokrętła zakresu w celu zmiany funkcji należy odłączyć przewody pomiarowe od testowanego obwodu.
• Podczas wykonywania pomiarów na odbiornikach TV lub zasilaczach impulsowych należy pamiętać, że wysokie napięcia impulsowe

DVM101

występujące w punktach pomiarowych mogą spowodować uszkodzenie miernika.

• Zachować ostrożność przy pomiarach napięcia wyższego niż 60 Vdc lub 30 Vac rms. Podczas pomiaru palce muszą znajdować się poza krawędziami ochronnymi sondy pomiarowej.
• Nie dokonywać pomiarów rezystancji, parametrów diod ani ciągłości w obwodach pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

6. Informacje ogólne

Niniejsze urządzenie jest ręcznym multimetrem cyfrowym 3 ½ zasilanym z baterii, służącym do pomiaru napięć DC i AC, prądu DC oraz rezystancji. Umożliwia również testowanie ciągłości obwodów, a także diod i akumulatorów.

Patrz rysunki na stronie 2 niniejszej instrukcji:

1. Wyświetlacz LCD, 7 segmentów, 3 ½ cyfry. 61 x 32 mm
2. Przyciski wyboru
3. przełącznik wł./wył. Przełącznik służący do włączania i wyłączania miernika.
4. Gniazdo "15 A" Umieścić czerwony przewód pomiarowy w tym złączu, aby zmierzyć prąd maks. 15 A.
5. Gniazdo "mA" Umieścić czerwony (dodatni) przewód pomiarowy w tym gnieździe, aby zmierzyć wartość prądu (za wyjątkiem 15 A).
6. Gniazdo "COM" Umieścić czarny (ujemny) przewód pomiarowy.
7. Gniazdo "VΩ" Umieścić czerwony (dodatni) przewód pomiarowy w tym złączu, aby zmierzyć napięcie i rezystancję.

7. Kategoria przepięciowa/instalacji

Multimetry cyfrowe są kategoryzowane według ryzyka występowania oraz poziomu przepięcia przejściowego, które może pojawić się podczas pomiaru. Stany przejściowe to krótkotrwałe przepływy energii elektrycznej wywoływane w układzie, np. na skutek uderzenia pioruna w linię wysokiego napięcia.

Zgodnie z normą EN 61010-1 obowiązują następujące kategorie:

KAT. I

Mierniki kategorii I są przeznaczone do pomiaru parametrów chronionych obwodów elektronicznych bez bezpośredniego podłączenia do sieci, np. obwody urządzeń elektronicznych, sygnały sterujące itp.

DVM101

KAT. II	Mierniki kategorii II są przeznaczone do pomiaru układów kategorii I oraz urządzeń jednofazowych, podłączonych do sieci za pomocą wtyczki, jak również obwodów do użytku domowego, o ile dany obwód znajduje się w odległości co najmniej 10 m od układu kategorii III lub 20 m od układu kategorii IV. Np. sprzęt gospodarstwa domowego, urządzenia przenośne itp.
KAT. III	Mierniki kategorii III są przeznaczone do pomiaru układów kategorii I i II oraz urządzeń jedno- lub wielofazowych, znajdujących się w odległości co najmniej 10 m od układu kategorii IV, oraz pomiaru parametrów sprzętu rozdzielczego (skrzynki bezpiecznikowe, obwody oświetleniowe, piecyki elektryczne).
KAT. IV	Mierniki kategorii IV są przeznaczone do pomiaru układów kategorii I, II i III oraz głównych źródeł zasilania.Należy pamiętać, że do pomiaru parametrów sprzętu z przewodami zasilającymi instalowanymi na zewnątrz (instalacja nadziemna lub podziemna) bezwzględnie należy używać mierników kategorii IV.

Uwaga:

Niniejsze urządzenie zaprojektowano zgodnie z normą EN 61010-1, kategoria instalacyjna III (KAT. III) 600 V i IV (KAT. IV) 300 V. Oznacza to, że obowiązują pewne ograniczenia w zakresie stosowania urządzenia, związane z napięciem i wzrostami napięcia, które mogą wystąpić w stosowanych układach. Patrz powyższa tabela.

Urządzenie jest przeznaczone wyłącznie do pomiarów układów o napięciu maks. 600 V w kategorii III (KAT. III) i maks. 300 V w kategorii IV(KAT. IV)

8. Stopień zanieczyszczenia

Norma IEC 61010-1 określa różne stopnie zanieczyszczenia układów, w przypadku których należy stosować odpowiednie zabezpieczenia w celu zapewnienia bezpieczeństwa. Silniej zanieczyszczone układy wymagają większej liczby zabezpieczeń, natomiast rodzaje stosowanych zabezpieczeń zależą głównie od właściwości materiałów izolacyjnych oraz obudowy. Stopień zanieczyszczenia określony dla DVM wskazuje, w jakich układach urządzenie może być stosowane.

Stopień zanieczyszczenia 1	Brak zanieczyszczenia lub wyłącznie zanieczyszczenia suche bez właściwości przewodzących. Zanieczyszczenia nie wywierają żadnego wpływu. (występują wyłącznie w obudowach hermetycznych).
Stopień zanieczyszczenia 2	Występują wyłącznie zanieczyszczenia bez właściwości przewodzących. Okazjonalnie może występować przejściowe przewodnictwo na skutek kondensacji (niniejsza kategoria obejmuje pomieszczenia mieszkalne i biurowe)

DVM101

Stopień zanieczyszczenia 3	Występują zanieczyszczenia o właściwościach przewodzących lub zanieczyszczenia suche bez właściwości przewodzących, które na skutek kondensacji mogą stać się przewodzące.(środowiska przemysłowe i mające kontakt z powietrzem zewnętrznym, ale chronione przed działaniem opadów atmosferycznych).
Stopień zanieczyszczenia 4	Zanieczyszczenia powodujące stałe przewodzenie prądu – pyły przewodzące, deszcz lub śnieg (odkryte środowiska zewnętrzne, środowiska z wysokim poziomem wilgotności lub dużymi stężeniami drobnych cząstek).

Uwaga: Niniejsze urządzenie zostało opracowane zgodnie z normą EN 61010-1 dla stopnia zanieczyszczenia 2. Oznacza to, że obowiązują pewne ograniczenia w zakresie stosowania urządzenia związane z zanieczyszczeniem, które może wystąpić w stosowanych układach. Patrz powyższa tabela.

Niniejsze urządzenie jest przeznaczone do pomiarów wyłącznie w układach o stopniu zanieczyszczenia II.

9. Specyfikacja

WAŻNE: Urządzenie nie mierzy napięć dodatnich <2 V. Ręczne ustawienie mV nie jest możliwe.

Urządzenie nie jest skalibrowane fabrycznie!

Przepisy dotyczące środowiska pracy:

Przyrząd może być stosowany wyłącznie do pomiarów w środowiskach kategorii I, II, III i IV (patrz §7).

Przyrząd może być stosowany wyłącznie w środowiskach o stopniu zanieczyszczenia 2 (patrz §8).

Idealne warunki robocze:

temperatura: 0 °C - 40 °C (32 °F - 104 °F)

wilgotność względna: maks. 80 %

wysokość n.p.m.: maks. 2000 m (6560 st)

napięcie 600 V

zabezpieczenie bezpiecznikiem

F500 A / 600 V, 5 x 20 mm

F15 A / 1000 V 5 x 20 mm

zasilanie.... 1 x 9 V 6F22 (w zestawie)

wyświetlacz ....LCD, wartości do 1999

wymiary wyświetlacza....61 x 32 mm

przekroczenie zakresu......tak

brzęczyk ciągłości......tak

testowanie tranzystorów...... brak

DVM101

testowanie diod......tak
wskaźnik niskiego poziomu baterii...... tak
tryb przełączania zakresów ...... automatyczny + ręczny
zakresy....23
zapamiętywanie danych...... tak
podświetlenie...... tak
automatyczne wyłączanie .... brak
wymiary.... 177 x 92 x 40 mm
waga (z bateria)—320 g
warunki przechowywania
temperatura od -20°C do 60°C
wilgotność .... < 90 % RH
sonda pomiarowa (w zestawie) ......KAT. IV 600 V, 15 A; L = 90 cm

9.1 NAPIĘCIE DC

	Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 600 VDC lub > 600 VAC
zakres	rozdzielczość	dokładność
2 V	1 mV	± (0,5 % w.m. + 2 cyfry)
20 V	10 mV
200 V	100 mV
600 V	1 V	± (0,8 % w.m. + 2 cyfry)

Zabezpieczenie przeciążeniowe: 600 V DC lub AC rms

Impedancja: 10 MΩ

9.2 NAPIĘCIE AC

	Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 600 VDC lub > 600 VAC
zakres	rozdzielczość	dokładność
2 V	1 mV	± (0,8 % w.m. + 3 cyfry)
20 V	10 mV
200 V	100 mV
600 V	1 V	± (1,2 % w.m. + 3 cyfry)

Pomiar wartości średniej - odczyt skalibrowany na wartość skuteczną rms fali sinusoidalnej

Zakres częstotliwości: 40 - 500 Hz

Zabezpieczenie przeciążeniowe: 600 V DC lub AC rms

Impedancja: 10 MΩ

9.3 PRAD STALY DC

	Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 600 VDC lub > 600 VAC
zakres	rozdzielczość	dokładność
20 mA	10 μA	± (1,2 % w.m. + 2 cyfry)
200 mA	100 μA
2 A	1 mA	± (2,0 % w.m. + 3 cyfry)
15 A	10 mA

Zabezpieczenie przeciążeniowe: bezpiecznik F500 mA / 600 V, F15 A / 1000 V

Maks. prąd ustalony testu ciągłego wynosi 1 A

9.4 PRAD ZMIENNY (AC)

	Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 600 VDC lub > 600 VAC
zakres	rozdzielczość	dokładność
20 mA	10 μA	± (1,5 % w.m. + 3 cyfry)
200 mA	100 μA
2 A	1 mA	± (2,5 % w.m. + 5 cyfr)
15 A	10 mA

Pomiar wartości średniej - odczyt skalibrowany na wartość skuteczną rms fali sinusoidalnej

Zakres częstotliwości: 40 - 500 Hz

Zabezpieczenie przeciążeniowe: bezpiecznik F500 mA / 600 V, F15 A / 1000 V

Maks. prąd ustalony testu ciągłego wynosi 1 A

9.5 REZYSTANCJA

	Nie dokonywać pomiarów rezystancji w obwodach znajdujących się pod napięciem
zakres	rozdzielczość	dokładność
200 Ω	0,1 Ω	± (1,0 % w.m. + 2 cyfry)
2 kΩ	1 Ω
20 kΩ	10 Ω
200 kΩ	100 Ω
2 MΩ	1 kΩ
20 MΩ	10 kΩ	± (1,5 % w.m. + 3 cyfry)

Zabezpieczenie przeciążeniowe: 600 V DC lub AC rms

V. 02 - 02/12/2019 69 ©Velleman nv

9.6 TEST DIOD I CIĄGŁOŚCI OBWODU

	Nie dokonywać pomiarów parametrów diod ani ciągłości w obwodach znajdujących się pod napięciem
zakres	opis	warunki testowe
	wyświetlacz wskazuje przybliżone napięcie przewodzenia diody	prąd przewodzenia DC ± 1 mA napięcie wsteczne DC ± 1,5 V
	wbudowany brzęczyk włącza się przy rezystancji < ± 50 Ω	napięcie obwodu otwartego ± 0,5 V

Zabezpieczenie przeciążeniowe: 600 V DC lub AC rms

10. Pomiar napięcia

1. Podłączyć czerwony przewód pomiarowy do gniazda "VΩ", a czarny do gniazda "COM".
2. Podłączyć przewody pomiarowe do testowanego obwodu.
3. Odczytać wartość napięcia na wyświetlaczu LCD.

11. Pomiar prądu

Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 600 VDC lub > 600 VAC

Zachować szczególnie ostrożność podczas pomiarów napięcia o wartościach przekraczających 60 VDC lub 30 VAC rms.

Podczas pomiaru palce należy umieścić poza krawędziami ochronnymi sond pomiarowych!

1. Podłączyć czerwony przewód pomiarowy do gniazda "mA", a czarny do gniazda "COM" (do pomiarów w zakresie 200 mA i 15 A czerwony przewód należy przełączyć do gniazda "15A").
2. Nacisnąć "SELECT", aby wybrać pomiar AC lub DC.
3. Otworzyć obwód, w którym ma być mierzony prąd i podłączyć SZEREGOWO przewody pomiarowe.
4. Odczytać wartość napięcia na wyświetlaczu LCD

12. Pomiar rezystancji

Nie dokonywać pomiarów rezystancji w obwodach znajdujących się pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

1. Podłączyć czerwony przewód pomiarowy do gniazda "VΩ", a czarny do gniazda "COM".
2. Podłączyć przewody pomiarowe do testowanego rezystora i odczytać wartość z wyświetlacza LCD.
3. Jeżeli mierzona rezystancja jest częścią obwodu, przed przyłożeniem sond pomiarowych należy odłączyć zasilanie i rozładować wszystkie kondensatory.

13. Testowanie diod

Nie dokonywać pomiarów parametrów diod ani ciągłości w obwodach znajdujących się pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

1. Podłączyć czerwony przewód pomiarowy do gniazda "VΩmA", a czarny do gniazda "COM".
2. Nacisnąć "SELECT", aby wybrać pomiar diod lub ciągłości.
3. Podłączyć czerwony przewód pomiarowy do anody, a czarny do katody diody w celu przeprowadzenia testów. Pojawi się przybliżony spadek napięcia w kierunku przewodzenia na diodzie.
   Podłączyć przewody pomiarowe do dwóch końców testowanego obwodu. Jeśli obwód jest ciągły, wbudowany brzęczyk wyemituje sygnał dźwiękowy.

14. Zapamiętywanie danych i wartości maksymalnych

Nacisnąć "DH", aby zablokować wyświetlaną wartość. Nacisnąć ponownie, aby wyjść.

Nacisnąć "MH", aby zablokować wyświetlaną wartość maksymalną. Nacisnąć ponownie, aby wyjść.

15. Wybór zakresu

Multimetr automatycznie wybiera odpowiedni zakres, tym niemniej ręczny wybór zakresu może być szybszy.

Nacisnąć kilkukrotnie przycisk "RANGE", aby wybrać żądany zakres.

Przytrzymać przycisk przez 2 sekundy, aby powrócić do automatycznego wyboru zakresu.

16. Podświetlanie

Przytrzymać przycisk podświetlenia przez 2 sekundy, aby włączyć lub wyłączyć podświetlenie. Podświetlenie wyłącza się również automatycznie.

17. Wymiana baterii i bezpiecznika

	UWAGA: Aby uniknąć porażenia prądem elektrycznym, przed otwarciem obudowy kaźdorazowo należy odłączyć przewody pomiarowe. Aby zapobiec zagrożeniu pożarowemu, używać wyłącznie bezpieczników o parametrach określonych w niniejszej instrukcji.Uwaga: patrz ostrzeżenie na gnieździe baterii
	W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika.W sprawie serwisowania i/lub części zamiennych należy zwrócić się do autoryzowanego sprzedawcy.
	Przed wymianą baterii lub bezpieczników odłączyć przewody pomiarowe i wyjąć z gniazd pomiarowych.

• Po "[-+]” wyświetlaniu należy wymienić baterię.
• Bezpieczniki rzadko wymagają wymiany – przepalenie się bezpiecznika niemal zawsze jest wynikiem błędu ludzkiego.

Wymiana baterii:

• Wyłączyć miernik.
• Odkręcić znajdująca się z tyłu śrubę i ostrożnie otworzyć obudowę.
• Wyjąć starą baterię i włożyć nową.
• Zamknąć obudowę i dokręcić śruba.

Bateria: 1x 9 V 6F22, zwrócić uwagę na odpowiednią biegunowość

Bezpieczniki: F500 mA/600 V i F15 A/1000 V, 5 x 20 mm

Przed uruchomieniem miernika upewnić się, że obudowa jest szczelnie zamknięta i umieścić pokrywę ochronną na miejscu.

18. Wykrywanie i usuwanie usterek

Jeżeli urządzenie podczas pomiaru działa nieprawidłowo, oznacza to usterkę wewnętrznego bezpiecznika.

Należy pamiętać, że niski poziom baterii może prowadzić do niewłaściwych wyników pomiarów. Baterię należy regularnie wymieniać.

(wskazówka: obniżona jasność podświetlenia/ekranu LCD oznacza niski poziom naładowania baterii)

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia.

Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejjszego powiadomienia.

© INFORMACJA O PRAWACH AUTORSKICH

Właścicielem praw autorskich do niniejszej instrukcji jest firma Velleman nv. Wszelkie prawa są zastrzeżone na całym świecie.

Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejjszej pisemnej zgody właściciela praw autorskich.

MANUAL DO UTILIZADOR

1. Introdução

Velleman ® usługi i gwarancja jakości

Od czasu założenia w 1972, Velleman® zdobył bogate doświadczenie w dziedzinie światowej elektroniki. Obecnie firma dystrybuuje swoje produkty w ponad 85 krajach. Wszystkie nasze produkty spełniają surowe wymagania jakościowe oraz wypełniają normy i dyrektywy obowiązujące w krajach UE. W celu zapewnienia najwyższej jakości naszych produktów, przechodzą one regularne oraz dodatkowo wyrywkowe badania kontroli jakości, zarówno naszego wewnętrznego działu jakości jak również wyspecjalizowanych firm zewnętrznych. Pomimo dołożenia wszelkich starań czasem mogą pojawić się problemy techniczne, prosimy odwołać się do gwarancji (patrz warunki gwarancji).

Ogólne Warunki dotyczące gwarancji:

- Wszystkie produkty konsumenckie podlegają 24-miesięcznej gwarancji na wady produkcyjne i materiałowe od daty zakupu.

- W przypadku, gdy usterka jest niemożliwa do usunięcia lub koszt usunięcia jest nadmiernie wysoki Velleman ® może zdecydować o wymianie artykułu na nowy, wolny od wad lub zwrócić zapłaconą kwotę. Zwrot gotówki może jednak nastąpić

z uwzględnieniem poniższych warunków:

- zwrot 100% ceny zakupu w przypadku, gdy wada wystąpiła w ciągu pierwszego roku od daty zakupu i dostawy

- wymiana wadliwego artykułu na nowy, wolny od wad z odpłatnością 50% ceny detalicznej lub zwrot 50% kwoty ceny nabycia w przypadku gdy wada wystąpiła w drugim roku od daty zakupu i dostawy.

- Produkt nie podlega naprawie gwarancyjnej:

- gdy wszystkie bezpośrednie lub pośrednie szkody spowodowane są działaniem czynników środowiskowych lub losowych (np. przez utlenianie, wstrząsy, upadki, kurz, brud, ...), wilgotności;

- gwarant nie ponosi odpowiedzialności za szkody wynikających z utraty danych;

- produkty konsumenckie, części zamienne lub akcesoria podatne na process starzenia, wynikającego z normalnego użytkowania, np: baterie ładowalne, nieladowalne, wbudowane lub wymienne), żarówki, paski napędowe, gumowe elementy napędowe... (nieograniczona lista);

- usterka wynika z działania pożaru, zalania wszelkimi cieczami, uderzenia pioruna, upadku lub klęski żywiołowej, itp.;

- usterka wynika z zaniedbań eksploatacyjnych tj. umyślne bądź nieumyślne zaniechanie czyszczenia, konserwacji, wymiany materiałów ekspolatacyjnych, niedbalstwa lub z niewłaściwego obchodzenia się lub niezgodnego użytkowania z instrukcją producenta;

- szkody wynikające z nadmiernego użytkowania gdy nie jest do tego celu przeznaczony tj. działalność komerycjna, zawodowa lub wspólne użytkowanie przez wiele osób - okres obowiązywania gwarancji zostanie obniżony do 6 (sześć) miesięcy;

- Szkody wynikające ze źle zabezpieczonej wysyłki produktu; - Wszelkie szkody spowodowane przez nieautoryzowaną naprawę, modyfikację, przeróbkę produktu przez osoby trzecie jak również bez pisemnej zgody firmy Velleman ®.

- Uszkodzony produkt musi zostać dostarczony do sprzedawcy ® Velleman, solidnie zapakowany (najlepiej w oryginalnym

opakowaniu), wraz z wyposażeniem z jakim produkt został sprzedany. W przypadku wysyłki towaru w opakowaniu innym niż oryginalnym ryzyko usterki produktu oraz tego skutki przechodzą na właściciela produktu. Wraz z niesprawnym produktem należy dołączyć jasny i szczegółowy opis jego usterki, wady;

- Wskazówka: Aby zaoszczędzić na kosztach i czasie, proszę szczegółowo zapoznać się z instrukcja obsługi; czy przyczyną wady są okoliczności techniczne czy też wynikaja wyłącznie z nieznajomości obsługi produktu. W przypadku wysyłki sprawnego produktu do serwisu nabywca może zostać obciążony kosztmi obsługi oraz transportu.

- W przypadku napraw pogwarancyjnych lub odpłatnych klient ponosi dodatkowo koszt wysyłki produktu do i z serwisu. wymienione wyżej warunki są bez uszczerbku dla wszystkich komercyjnych gwarancji.

Powyższe postanowienia mogą podlegać modyfikacji w zależności od wyrobu (patrz art obsługi).

PT
