GEBRUIKSAANWIJZING DVM101 VELLEMAN

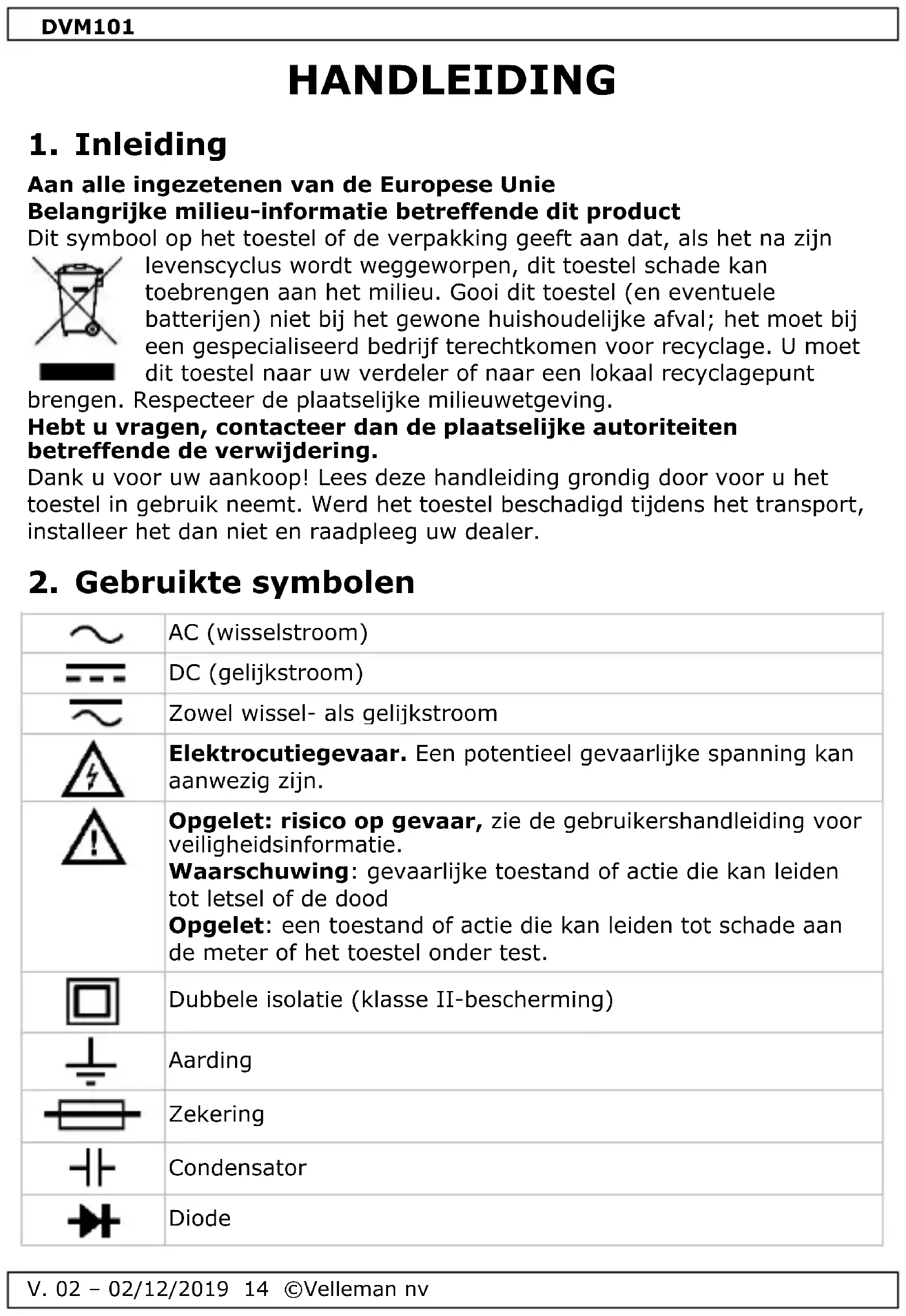

Aan alle ingezetenen van de Europese Unie Belangrijke milieu-informatie betreffende dit product Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering. Dank u voor uw aankoop! Lees deze handleiding grondig door voor u het toestel in gebruik neemt. Werd het toestel beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.

2. Gebruikte symbolen

Zowel wissel- als gelijkstroom

Elektrocutiegevaar. Een potentieel gevaarlijke spanning kan aanwezig zijn.

Opgelet: risico op gevaar, zie de gebruikershandleiding voor veiligheidsinformatie. Waarschuwing: gevaarlijke toestand of actie die kan leiden tot letsel of de dood Opgelet: een toestand of actie die kan leiden tot schade aan de meter of het toestel onder test.

Dubbele isolatie (klasse II-bescherming)

3. Algemene richtlijnen

Raadpleeg de Velleman

service- en kwaliteitsgarantie achteraan deze handleiding.

Dit symbool betekent: Instructies lezen Het niet lezen van deze instructies en de handleiding kan leiden tot beschadiging, letsel of de dood.

Dit symbool betekent: Gevaar Gevaarlijke toestand of actie die kan leiden tot letsel of de dood

Dit symbool betekent: Risico op gevaar/schade Risico op het ontstaan van een gevaarlijke toestand of actie die kan leiden tot schade, letsel of de dood

Dit symbool betekent: Opgelet; belangrijke informatie Het niet in acht nemen van deze informatie kan leiden tot een gevaarlijke toestand.

WAARSCHUWING: om elektrische schokken te vermijden, ontkoppel altijd de meetsnoeren alvorens de behuizing te openen. Om brand te voorkomen gebruik enkel zekeringen met dezelfde specificaties zoals aangegeven in de handleiding. Opmerking: zie waarschuwing op de achterkant van het toestel

Vermijd koude, hitte en grote temperatuurschommelingen. Als het toestel van een koude naar een warme omgeving verplaatst wordt, laat het toestel dan eerst voldoende op temperatuur komen. Dit om meetfouten en condensvorming te vermijden.

Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening.

Vervuilingsgraad 2-toestel. Enkel geschikt voor gebruik binnenshuis! Bescherm het toestel tegen regen, vochtigheid en opspattende vloeistoffen. Niet geschikt voor industrieel gebruik. Zie §8 Vervuilingsgraad.

Houd dit toestel uit de buurt van kinderen en onbevoegden.

Elektrocutiegevaar tijdens het gebruik van deze multimeter. Wees voorzichtig tijdens het meten van een circuitDVM101

Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen.

Dit meetinstrument behoort tot de installatiecategorie CAT

Lees deze bijlage en de handleiding grondig. Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.

Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan het toestel. Schade door wijzigingen die de gebruiker heeft aangebracht aan het toestel valt niet onder de garantie.

Gebruik het toestel enkel waarvoor het gemaakt is. Bij onoordeelkundig gebruik vervalt de garantie. De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.

Er zijn geen onderdelen in het toestel die door de gebruiker gerepareerd kunnen worden. Contacteer uw verdeler voor eventuele reserveonderdelen. Ontkoppel de meetsnoeren van de aansluitingen voor het onderhoud of de reiniging. Voor informatie over het vervangen van de batterijen en de zekering, zie §11 Batterijen en zekeringen vervangen. Gebruik nooit agressieve schuur- of oplosmiddelen. Reinig de meter enkel met een vochtige doek en een zachte detergent.

Elektrocutiegevaar tijdens het gebruik van deze multimeter. Wees voorzichtig tijdens het meten van een circuit onder spanning.

• Overschrijd nooit de grenswaarden. Deze waarden worden vermeld in de specificaties van elk meetbereik.

• Raak geen ongebruikte aansluitingen aan wanneer de meter gekoppeld is aan een meetcircuit.

• Gebruik de meter nooit voor categorie III-installaties bij spanningsmetingen die de veiligheidsmarge van 600 V boven het massapotentiaal (kunnen) overschrijden. Gebruik de meter nooit voor categorie IV-installaties bijDVM101

V. 02 – 02/12/2019 17 ©Velleman nv

spanningsmetingen die de veiligheidsmarge van 300 V boven het massapotentiaal (kunnen) overschrijden.

• Plaats de bereikschakelaar in de hoogste stand indien u de intensiteit van de belasting niet op voorhand kent.

• Ontkoppel de meetsnoeren van het meetcircuit alvorens u aan de draaischakelaar draait.

• Wanneer u metingen uitvoert op een tv of een schakelende voeding, mag u niet vergeten dat een sterke stroomstoot ter hoogte van de geteste punten de meter kan beschadigen.

• Wees uiterst voorzichtig bij metingen > 60 VDC of > 30 VAC rms. Houd tijdens metingen uw vingers achter de beschermingsrand van de meetpennen.

• Voer nooit weerstands-, diode- of continuïteitsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor dat alle condensatoren in het circuit volledig ontladen zijn.

6. Algemene omschrijving

Dit toestel is een batterijgestuurde, 3½ digitale multimeter. Met dit toestel kunt u weerstanden, gelijk- en wisselspanning en gelijkstroom meten. De multimeter kan ook continuïteit, diodes en batterijen testen. Raadpleeg de afbeeldingen op pagina 2 van deze handleiding:

3. Aan/uit-schakelaar

Met deze schakelaar kunt u de multimeter in-/uitschakelen.

Sluit het rode (+) meetsnoer aan op deze bus om een max. stroom van 15 A te meten.

Sluit het rode (+) meetsnoer aan op deze bus om stroom (uitgez. 15 A) te meten.

Sluit het zwarte (-) meetsnoer aan.

Sluit het rode meetsnoer (+) aan op deze bus om spanning en weerstand te meten.

7. Overspannings-/installatiecategorie

DMM’s worden opgedeeld volgens het risico op en de ernst van spanningspieken die kunnen optreden op het meetpunt. Spanningspieken zijn kortstondige uitbarstingen van energie die geïnduceerd worden in een systeem door bv. blikseminslag op een hoogspanningslijn.DVM101

V. 02 – 02/12/2019 18 ©Velleman nv

De bestaande categorieën volgens EN 61010-1 zijn: CAT I Een CAT I-meter is geschikt voor metingen op beschermde elektronische circuits die niet rechtstreeks verbonden zijn met het lichtnet, bv. elektronische schakelingen, stuursignalen… CAT

Een CAT II-meter is geschikt voor metingen in CAT I-omgevingen en op enkelfasige apparaten die aan het lichtnet gekoppeld zijn door middel van een stekker en circuits in een normale huiselijke omgeving, op voorwaarde dat het circuit minstens 10 m verwijderd is van een CAT III-omgeving, en minstens 20 m van een CAT IV- omgeving. Bv. huishoudapparaten, draagbaar gereedschap... CAT III Een CAT III-meter is geschikt voor metingen in CAT I- en CAT II- omgevingen, alsook voor metingen aan enkel- en meerfasige (vaste) toestellen op meer dan 10 m van een CAT IV-omgeving, en metingen in of aan distributiekasten (zekeringkasten, verlichtingscircuits, elektrisch fornuis). CAT

Een CAT IV-meter is geschikt voor metingen in CAT I-, CAT II- en CAT III-omgevingen alsook metingen op het primaire toevoerniveau. Merk op dat voor metingen op toestellen waarvan de toevoerkabels buitenshuis lopen (zowel boven- als ondergronds) een CAT IV-meter gebruikt moet worden. Waarschuwing: Dit toestel is ontworpen conform EN 61010-1 installatiecategorie CAT III 600 V en CAT IV 300 V. Dit houdt bepaalde gebruiksbeperkingen in die te maken hebben met voltages en spanningspieken die kunnen voorkomen in de gebruiksomgeving. Zie tabel hierboven.

Dit toestel is enkel geschikt voor metingen tot max. 600 V in een CAT III-omgeving en tot max. 300 V in een CAT IV-omgeving

IEC 61010-1 specificeert verschillende types vervuilingsgraden welke bepaalde risico’s met zich meebrengen. Iedere vervuilingsgraad vereist specifieke beschermingsmaatregelen. Omgevingen met een hogere vervuilingsgraad hebben een betere bescherming nodig tegen mogelijke invloeden van de verschillende types vervuiling die in deze omgeving kunnen voorkomen. Deze bescherming hangt hoofdzakelijk af van de isolatie en de eigenschappen van de behuizing. De opgegeven waarde van vervuilingsgraad geeft aan in welke omgeving dit apparaat gebruikt kan worden. Vervuilingsgraad

Omgeving zonder, of met enkel droge, niet-geleidende vervuiling. De vervuiling heeft geen invloed. (komt enkel voor in hermetisch afgesloten omgevingen)DVM101

Omgeving met enkel niet-geleidende vervuiling. Uitzonderlijk kan tijdelijke geleiding door condensatie voorkomen (bv. huishoudelijke- en kantooromgeving) Vervuilingsgraad

Omgeving waar geleidende vervuiling voorkomt, of droge niet geleidende vervuiling die geleidend kan worden door condensatie. (industriële omgevingen en omgevingen die blootgesteld worden aan buitenlucht zonder rechtstreeks contact met neerslag) Vervuilingsgraad

Omgeving waar frequent geleidende vervuiling voorkomt, bv. veroorzaakt door geleidend stof, regen of sneeuw. (in openlucht en omgevingen met een hoge vochtigheidsgraad of hoge concentraties fijn stof) Waarschuwing: Dit toestel is ontworpen conform EN 61010-1 vervuilingsgraad 2. Dit houdt bepaalde gebruiksbeperkingen in die te maken hebben met de pollutie die kan voorkomen in de gebruiksomgeving. Zie tabel hierboven.

Dit toestel is enkel geschikt voor gebruik in omgevingen geclassificeerd als vervuilingsgraad 2.

BELANGRIJK: Dit toestel meet geen positieve spanning < 2 V. handmatige mV-instelling is niet mogelijk. Dit toestel is niet geijkt bij aankoop! Richtlijnen met betrekking tot de gebruiksomgeving: Gebruik dit toestel alleen voor metingen in CAT I, CAT II, CAT III en CAT IV- omgevingen (zie §7). Gebruik dit toestel alleen in een vervuilingsgraad 2 omgeving (zie §8). Ideale gebruikscondities: temperatuur: 0 °C tot 40 °C (32 °F tot 104 °F) relatieve vochtigheid: max. 80 % hoogte: max. 2000 m (6560 ft) spanning ......................................................................... 600 V zekering F500 mA/600 V, 5 x 20 mm F15 A/1000V, 5 x 20 mm voeding ............................................... 1 x 9 V 6F22 (meegelev.) display ............................................................ LCD, 1999 counts display-afmetingen ................................................... 61 x 32 mm buiten meetbereik .................................................................. ja continuïteitszoemer ................................................................ jaDVM101

Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC bereik resolutie nauwkeurigheid 2 V 1 mV ± (0.5 % v.d. uitlezing + 2 digits) 20 V 10 mV 200 V 100 mV 600 V 1 V ± (0.8 % v.d. uitlezing + 2 digits)

Beveiligd tegen overbelasting: 600 V DC of AC rms Impedantie: 10 MΩ

Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC bereik resolutie nauwkeurigheid 2 V 1 mV ± (0.8 % v.d. uitlezing + 2 digits) 20 V 10 mV 200 V 100 mV 600 V 1 V ± (1.2 % v.d. uitlezing + 3 digits)

Respons gemiddeld, gekalibreerd in rms van een sinusgolf Frequentiebereik: 40-500 Hz Beveiligd tegen overbelasting: 600 V DC of AC rms Impedantie: 10 MΩDVM101

Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC bereik resolutie nauwkeurigheid 20 mA 10 µA ± (1.2 % v.d. uitlezing + 2 digits) 200 mA 100 µA 2 A 1 mA ± (2.0 % v.d. uitlezing + 3 digits) 15 A 10mA

Beveiligd tegen overbelasting: F500 mA/600 V, F15 A/1000 V zekering Max. stationaire stroom bij continu testen: 1 A

Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC bereik resolutie nauwkeurigheid 20 mA 10 µA ± (1.5 % v.d. uitlezing + 3 digits) 200 mA 100 µA 2 A 1 mA ± (2.5 % v.d. uitlezing + 3 digits) 15 A 10mA

Respons: gemiddeld, gekalibreerd in rms van een sinusgolf Frequentiebereik: 40-500 Hz Beveiligd tegen overbelasting: F500 mA/600 V, F15 A/1000 V zekering Max. stationaire stroom bij continu testen: 1 A

Voer geen weerstandsmetingen uit in circuits waarop spanning aanwezig is bereik resolutie nauwkeurigheid 200 Ω

Voer geen diode- of continuïteitsmetingen uit in circuits waarop spanning aanwezig is bereik omschrijving meetvoorwaarde

op de display verschijnt het voorwaartse spanningsverlies van de diode voorwaartse gelijkstroom ± 1 mA DC-sperspanning ± 1.5 V

als de weerstand < 50 Ω, gaat de ingebouwde zoemer af nullastspanning ± 0.5 V

Beveiligd tegen overbelasting: 600 V DC of AC rms

Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC

Wees uiterst voorzichtig bij metingen hoger dan 60 VDC of 30 VAC rms. Houd tijdens metingen uw vingers steeds achter de beschermingsrand van de meetpennen!

1. Sluit het rode meetsnoer aan op de "V"-bus en het zwarte meetsnoer

2. Sluit de meetsnoeren aan op de meetbron.

3. De meetwaarde wordt op de LCD-display weergegeven.

Voer geen metingen uit in circuits met spanningen > 600 VDC of > 600 VAC

Wees uiterst voorzichtig bij spanningsmetingen hoger dan 60 VDC of 30 VAC rms. Houd tijdens metingen uw vingers steeds achter de beschermingsrand van de meetpennen!

1. Sluit het rode meetsnoer aan op de "mA"-bus en het zwarte meetsnoer

op de “COM”-bus. Sluit het rode meetsnoer aan op de "15A"-bus voor metingen tussen 200mA en 15A).

3. Sluit de meetsnoeren IN REEKS aan op het circuit waarvan u de

belasting wilt meten.

4. De meetwaarde wordt op de LCD-display weergegeven.

Voer geen weerstandsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig ontladen zijn.

1. Sluit het rode meetsnoer aan op de "V"-bus en het zwarte meetsnoer

2. Sluit de meetsnoeren aan op de weerstand. De meetwaarde wordt op

de LCD-display weergegeven.

3. Zorg ervoor dat bij weerstandsmetingen geen spanning meer op het

circuit staat en condensatoren volledig ontladen zijn.

Voer geen diode- of continuïteitsmetingen uit in circuits waarop spanning aanwezig is. Zorg ervoor condensatoren in het circuit volledig ontladen zijn.

1. Sluit het rode meetsnoer aan op de “V”-bus en het zwarte meetsnoer

2. Druk op “SELECT” en selecteer de diode” of continuïteit meetmodus.

3. Voor diodemeting, sluit het rode meetsnoer aan op de anode van de

diode en het zwarte meetsnoer op de kathode van de diode. Het voorwaartse spanningsval van de diode wordt op de display weergegeven. Voor continuïteitsmeting, sluit de meetsnoeren aan op de twee punten van het circuit dat u wilt meten. De ingebouwde zoemer weerklinkt als er continuïteit is

14. Datahold-/Max. functie

Druk op “DH” om de uitgelezen waarde te vergrendelen. Druk nogmaals om te verlaten. Druk op “MH” om de uitgelezen maximumwaarde te vergrendelen. Druk nogmaals om te verlaten.DVM101

Deze multimeter selecteert automatisch het geschikte meetbereik. Het kan echter sneller gaan als u het bereik manueel selecteert. Druk herhaaldelijk op "RANGE” om het gewenste meetbereik te selecteren. Houd de knop gedurende 2 seconden ingedrukt om naar de automatische bereikinstelling terug te keren.

16. Achtergrondverlichting

Houd de knop voor de achtergrondverlichting gedurende 2 seconden ingedrukt om de achtergrondverlichting in of uit te schakelen. De achtergrondverlichting wordt automatisch uitgeschakeld.

17. Batterijen en zekeringen vervangen

WAARSCHUWING: Om elektrische schokken te vermijden, ontkoppel altijd de meetsnoeren alvorens de behuizing te openen. Om brand te voorkomen gebruik enkel zekeringen met dezelfde specificaties zoals aangegeven in de handleiding. Opmerking: zie waarschuwing op de achterkant van het toestel

De gebruiker mag geen onderdelen vervangen. Contacteer uw verdeler voor eventuele reserveonderdelen.

Ontkoppel de meetsnoeren van het meetcircuit en ontkoppel de meetsnoeren voor u de batterijen of zekeringen vervangt.

• Vervang de batterijen wanneer " " op de display verschijnt.

• Zekeringen moeten slechts zelden worden vervangen en een gesprongen zekering is bijna altijd het gevolg van een menselijke fout. De batterij vervangen:

• Schakel de meter uit.

• Verwijder de schroef aan de achterkant van de behuizing en open het batterijvak voorzichtig.

• Verwijder de oude batterij en plaats een nieuwe.

• Sluit de behuizing en draai de schroef vast. Batterij: 1x 9 V 6F22. Respecteer de polariteit Zekeringen: F500 mA/600 V en F15 A/1000 V, 5 x 20 mm Sluit de behuizing zorgvuldig.DVM101

Functioneert het toestel niet meer correct tijdens het meten, dan is de interne zekering defect. Een lage batterijspanning kan leiden tot onnauwkeurige metingen. Vervang de batterij regelmatig. (tip: Vermindert de lichtsterkte van de achtergrondverlichting/LCD-display, dan is de batterij bijna leeg). Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande kennisgeving. © AUTEURSRECHT Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende. MODE D'EMPLOI

Velleman® service- en kwaliteitsgarantie Velleman® heeft sinds zijn oprichting in 1972 een ruime ervaring opgebouwd in de elektronicawereld en verdeelt op dit moment producten in meer dan 85 landen. Al onze producten beantwoorden aan strikte kwaliteitseisen en aan de wettelijke bepalingen geldig in de EU. Om de kwaliteit te waarborgen, ondergaan onze producten op regelmatige tijdstippen een extra kwaliteitscontrole, zowel door onze eigen kwaliteitsafdeling als door externe gespecialiseerde organisaties. Mocht er ondanks deze voorzorgen toch een probleem optreden, dan kunt u steeds een beroep doen op onze waarborg (zie waarborgvoorwaarden). Algemene waarborgvoorwaarden consumentengoederen (voor Europese Unie):

• Op alle consumentengoederen geldt een garantieperiode van 24 maanden op productie- en materiaalfouten en dit vanaf de oorspronkelijke aankoopdatum.

• Indien de klacht gegrond is en een gratis reparatie of vervanging van een artikel onmogelijk is of indien de kosten hiervoor buiten verhouding zijn, kan Velleman® beslissen het desbetreffende artikel te vervangen door een gelijkwaardig artikel of de aankoopsom van het artikel gedeeltelijk of volledig terug te betalen. In dat geval krijgt u een vervangend product of terugbetaling ter waarde van 100% van de aankoopsom bij ontdekking van een gebrek tot één jaar na aankoop en levering, of een vervangend product tegen 50% van de kostprijs of terugbetaling van 50 % bij ontdekking na één jaar tot 2 jaar.

• Valt niet onder waarborg: - alle rechtstreekse of onrechtstreekse schade na de levering veroorzaakt aan het toestel (bv. door oxidatie, schokken, val, stof, vuil, vocht...), en door het toestel, alsook zijn inhoud (bv. verlies van data), vergoeding voor eventuele winstderving. - verbruiksgoederen, onderdelen of hulpstukken die onderhevig zijn aan veroudering door normaal gebruik zoals bv. batterijen (zowel oplaadbare als niet-oplaadbare, ingebouwd of vervangbaar), lampen, rubberen onderdelen, aandrijfriemen... (onbeperkte lijst). - defecten ten gevolge van brand, waterschade, bliksem, ongevallen, natuurrampen, enz. - defecten veroorzaakt door opzet, nalatigheid of door een onoordeelkundige behandeling, slecht onderhoud of abnormaal gebruik of gebruik van het toestel strijdig met de voorschriften van de fabrikant. - schade ten gevolge van een commercieel, professioneel of collectief gebruik van het apparaat (bij professioneel gebruik wordt de garantieperiode herleid tot 6 maand). - schade veroorzaakt door onvoldoende bescherming bij transport van het apparaat. - alle schade door wijzigingen, reparaties of modificaties uitgevoerd door derden zonder toestemming van Velleman®.

• Toestellen dienen ter reparatie aangeboden te worden bij uw Velleman®-verdeler. Het toestel dient vergezeld te zijn van het oorspronkelijke aankoopbewijs. Zorg voor een degelijke verpakking (bij voorkeur de originele verpakking) en voeg een duidelijke foutomschrijving bij.

• Tip: alvorens het toestel voor reparatie aan te bieden, kijk nog eens na of er geen voor de hand liggende reden is waarom het toestel niet naar behoren werkt (zie handleiding). Op deze wijze kunt u kosten en tijd besparen. Denk eraan dat er ook voor niet- defecte toestellen een kost voor controle aangerekend kan worden.

• Bij reparaties buiten de waarborgperiode zullen transportkosten aangerekend worden.
