Produkttyp	Tragbares digitales Multimeter
Marke	Velleman
Modell	DVM101
Abmessungen	177 x 92 x 40 mm
Gewicht (mit Batterie)	ca. 320 g
Stromversorgung	1 Batterie 9 V 6F22 (enthalten)
Anzeige	LCD, 1999 Zählern, 3 ½ Stellen, 61 x 32 mm
Messbereiche	23 Bereiche (automatisch + manuell)
Gleichspannung	200 mV bis 600 V (Genauigkeit ±0,5 % + 2 Ziffern)
Wechselspannung	200 mV bis 600 V (Genauigkeit ±0,8 % + 2 Ziffern)
Gleichstrom	20 mA bis 15 A (Genauigkeit ±1,2 % + 2 Ziffern)
Wechselstrom	20 mA bis 15 A (Genauigkeit ±1,5 % + 3 Ziffern)
Widerstand	200 Ω bis 20 MΩ (Genauigkeit ±1,0 % + 2 Ziffern)
Diodentest	Ja, ungefähre Durchlassspannung
Durchgangsprüfung	Ja, eingebauter Summer (Schwelle < 50 Ω)
Sonderfunktionen	Display-Halt (DH), Max-Hold (MH), Hintergrundbeleuchtung
Überspannungskategorie	CAT III 600 V / CAT IV 300 V
Verschmutzungsgrad	2 (Haus-/Büronutzung)
Sicherungsschutz	F500 mA/600 V und F15 A/1000 V (5x20 mm)
Wartung und Reinigung	Mit einem feuchten Tuch und mildem Reinigungsmittel reinigen. Keine Lösungsmittel verwenden.
Ersatzteile / Reparierbarkeit	Keine reparierbaren Teile durch den Benutzer. Bestellungen beim Händler.
Mitgeliefertes Zubehör	Messleitungen CAT IV 600 V/15 A (L=90 cm), 9V-Batterie, Anleitung
Garantie	24 Monate (Endverbraucher), Bedingungen von Velleman

Häufig gestellte Fragen - DVM101 VELLEMAN

Welche Sicherheitsvorkehrungen sind vor der Verwendung des DVM101 zu beachten?

Lesen Sie vor der Verwendung sorgfältig die Anleitung. Trennen Sie immer die Messleitungen, bevor Sie das Gehäuse öffnen. Verwenden Sie nur Sicherungen mit identischen Spezifikationen. Überschreiten Sie niemals die angegebenen Spannungsgrenzen (600 V DC/AC rms).

Wie messe ich eine Gleichspannung mit dem DVM101?

Schließen Sie das rote Kabel an die VΩ-Buchse und das schwarze an COM an. Stellen Sie den Drehschalter auf den V DC-Bereich. Schließen Sie die Prüfspitzen parallel zum Stromkreis an. Die Messung wird auf dem LCD-Bildschirm angezeigt.

Wie ersetze ich die Batterie des Multimeters DVM101?

Schalten Sie das Gerät aus und trennen Sie die Kabel. Öffnen Sie das Batteriefach auf der Rückseite, indem Sie die Schraube herausdrehen. Ersetzen Sie die alte Batterie durch eine neue 9 V 6F22 unter Beachtung der Polarität. Schließen Sie es sorgfältig.

Welche Funktion hat die RANGE-Taste am DVM101?

Die RANGE-Taste ermöglicht den Wechsel von der automatischen zur manuellen Bereichswahl. Drücken Sie mehrmals, um den gewünschten Bereich auszuwählen. Halten Sie sie 2 Sekunden gedrückt, um in den automatischen Modus zurückzukehren.

Wie teste ich eine Diode mit dem DVM101?

Stellen Sie den Drehschalter auf die Diodenposition (Diodensymbol). Schließen Sie die rote Sonde an die Anode und die schwarze an die Kathode. Das Display zeigt die ungefähre Durchlassspannung der Diode an (ca. 0,6 V für eine Siliziumdiode).

Was tun, wenn das Display « 1 » anzeigt oder blinkt?

Eine Anzeige von « 1 » zeigt eine Bereichsüberschreitung (außerhalb des Bereichs) an. Wenn der Messwert unbekannt ist, beginnen Sie mit dem höchsten Bereich und verringern Sie ihn. Ein Blinken kann auch auf eine schwache Batterie hinweisen.

Kann das DVM101 Wechselströme messen?

Ja, das DVM101 misst Wechselstrom (AC) in den Bereichen 20 mA, 200 mA, 2 A und 15 A. Der Ansprechwert ist gemittelt, auf RMS für eine Sinuswelle kalibriert, mit einer Frequenz von 40 bis 500 Hz.

Welche Bedeutung haben die Kategorien CAT III und CAT IV?

Die Überspannungskategorien geben an, wo das Gerät sicher verwendet werden kann. CAT III (600 V) für feste Installationsstromkreise (Verteiler, Beleuchtung). CAT IV (300 V) für den Ursprung der Installation (Energieeinspeisung).

Wie verwende ich die Durchgangsprüffunktion?

Stellen Sie den Drehschalter auf die Durchgangsprüfposition (Wellensymbol). Schließen Sie die Sonden an die beiden Punkte des Stromkreises an. Der eingebaute Summer ertönt, wenn der Widerstand unter ca. 50 Ω liegt, was auf eine elektrische Durchgängigkeit hinweist.

Was tun bei fehlerhafter Strommessung oder fehlender Messung?

Überprüfen Sie zuerst die interne Sicherung. Für Messungen bis 200 mA verwenden Sie die mA-Buchse; darüber hinaus (bis 15 A) verwenden Sie die 15A-Buchse. Stellen Sie sicher, dass die Kabel in Reihe mit der Last geschaltet sind und der Bereich korrekt ist.

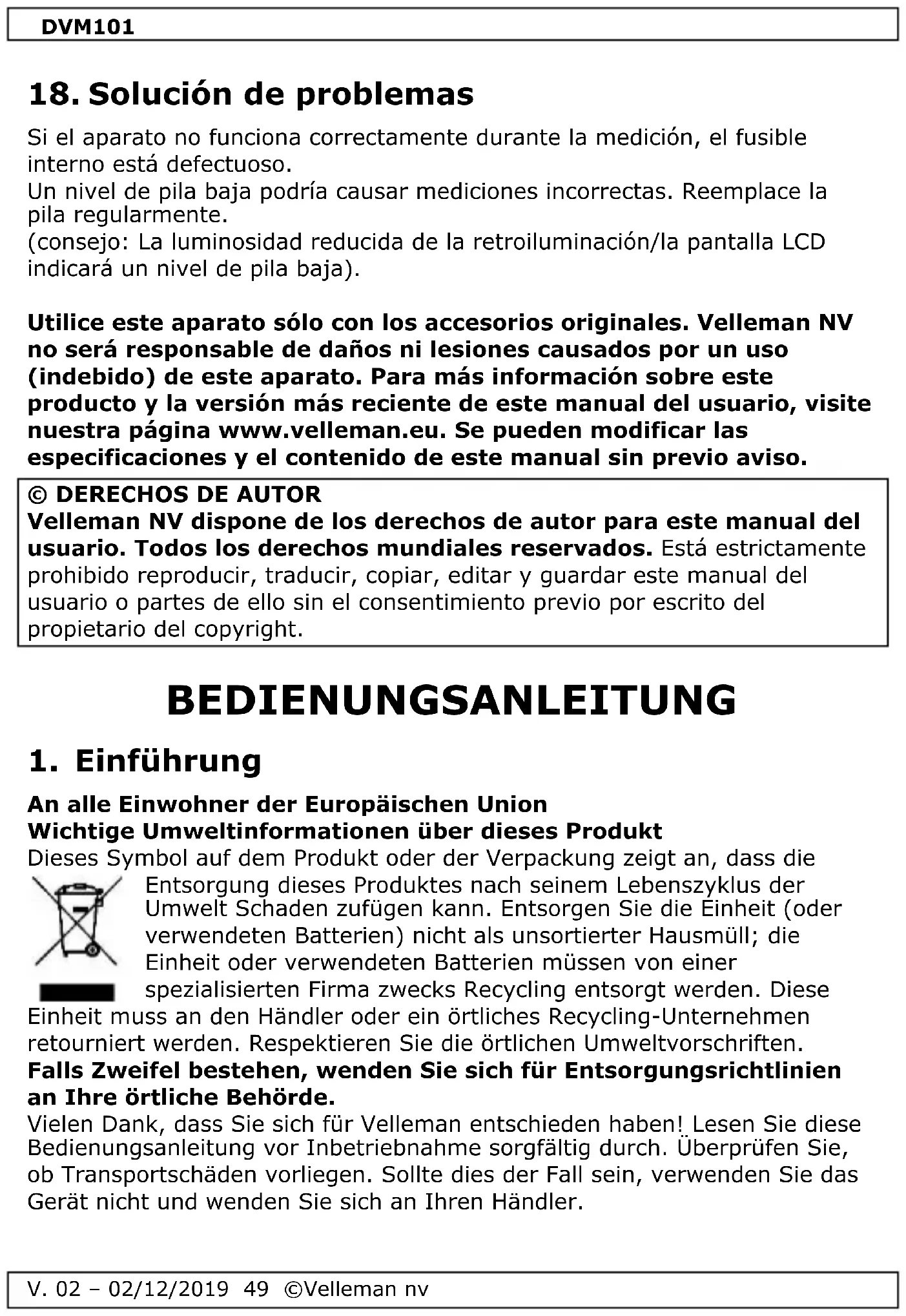

BEDIENUNGSANLEITUNG DVM101 VELLEMAN

9.6 DIODE EN CONTINUÏTEIT

15. Bereikinstelling

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die

Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese

Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Verwendete Symbole

	AC (Wechselstrom)
	DC (Gleichstrom)
	Sowohl Wechsel- als auch Gleichstrom
	Stromschlaggefahr. Es kann eine potentiell gefährliche Spannung anliegen.
	Achtung: Risiko auf Gefahr, lesen Sie die Sicherheitshinweise .Achtung: Eine unsachgemäße Handhabung kann zu Verletzungen oder zum Tod führen.Achtung: Eine unvorsichtige Nutzung kann das Multimeter oder das Gerät, das Sie testen möchten, beschädigen.
	Schutzisoliert (Schutzklasse 2)
	Erde, Masse
	Sicherung
	Kondensator
	Diode
	Durchgangsprüfung

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

	Dieses Symbol bedeutet: Bitte lesen Sie die HinweiseDas nicht Lesen der Hinweise und der Bedienungsanleitung kann Schäden, Verletzungen oder den Tod verursachen.
	Dieses Symbol bedeutet: GefahrEine unsachgemäße Handhabung kann zu Verletzungen oder zum Tod führen.
	Dieses Symbol bedeutet: Risiko auf Gefahr/SchädenEine unsachgemäße Handhabung kann zu Beschädigungen, Verletzungen oder zum Tod führen.

DVM101

	Dieses Symbol bedeutet: Achtung; wichtige Informationen Das Nichtbeachten dieser Informationen, kann zu gefährlichen Situationen führen.
	WARNUNG: Um Stromschläge zu vermeiden, trennen Sie die Messleitungen immer vom Messkreis und vom Gerät, bevor Sie das Gehäuse öffnen. Um Brandgefahr zu vermeiden, verwenden Sie nur Sicherungen des gleichen Typs (siehe technische Daten).Bemerkung: siehe die Bemerkung, die sich auf dem Batteriefach befindet
	Setzen Sie das Gerät keiner Kälte, Hitze und großen Temperaturschwankungen aus. Nehmen Sie das Gerät nicht sofort in Betrieb, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat. So vermeiden Sie Kondensation und Messfehler.
	Schützen Sie das Gerät vor harten Stößen und schütteln Sie es nicht. Vermeiden Sie rohe Gewalt während der Bedienung.
	Gerät mit Verschmutzungsgrad 2. Eignet sich nur für die Anwendung im Innenbereich. Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Eignet sich nicht für industrielle Anwendung. Siehe §8 Verschmutzungsgrad.
	Halten Sie Kinder und Unbefugte vom Gerät fern.
	Stromschlaggefahr während des Gebrauchs des Multimeters. Seien Sie vorsichtig beim Messen von unter Strom stehenden Schaltungen.
	Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.
	Das Gerät gehört zur Installationskategorie CAT IV. Siehe §7 Überspannungs-/Installationskategorie.
	Lesen Sie das Addendum und diese Bedienungsanleitung sorgfältig durch. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
	Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.

DVM101

Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Bei unsachgemäßem Gebrauch erlischt den Garantieanspruch. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

4. Wartung

Es gibt keine zu wartenden Teile.

Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Trennen Sie die Messleitungen vor dem Warten oder Reinigen von jeder Spannungsquelle.

Informationen über den Batterie- und Sicherungswechsel finden Sie unter

§11 Batterie- und Sicherungswechsel.

Benutzen Sie niemals aggressive Scheuer- oder Lösungsmittel. Verwenden Sie zur Reinigung ein feuchtes Tuch und ein bisschen Reinigungsmittel.

5. Während des Gebrauchs

Stromschlaggefahr während des Gebrauchs des Multimeters.

Seien Sie vorsichtig beim Messen von unter Strom stehenden Schaltungen.

• Überschreiten Sie nie die Grenzwerte. Diese Werte werden jedes Mal separat in den technischen Daten jedes Messbereichs erwähnt.
• Berühren Sie keine freien Eingangsbuchsen, wenn die Schaltungen nicht spannungslos sind.
• Verwenden Sie das Multimeter niemals für Messungen, die die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential 600 V in CAT III überschreiten. Verwenden Sie das Multimeter niemals für Messungen, die die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential 300 V in CAT IV überschreiten.
• Stellen Sie den Bereichsschalter in den höchsten Stand, wenn Sie die Belastungsintensität nicht im voraus kennen.
• Entfernen Sie die Messleitungen von der geprüften Schaltung, ehe Sie den Funktionsschalter verstellen.
• Wenn Sie einen Fernseher oder eine getaktete Speisung messen, dürfen Sie nicht vergessen, dass ein starker Stromstoß in den geprüften Punkten das Meter beschädigen können.
• Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten. Halten Sie die Finger beim Messen hinter den Fingerschutz.

DVM101

- Führen Sie niemals Widerstands-, Diodenmessungen oder Durchgangsprüfungen an spannungsführenden Schaltungen durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

6. Allgemeine Beschreibung

Dieses Gerät ist ein batteriebetriebenes 3 ½stelliges Digital-Handmultimeter. Mit diesem Gerät können Sie Widerstand, Gleich-, Wechselspannung und Gleichstrom messen. Es eignet sich auch für Diodenmessungen, Durchgangsprüfungen und Batteriemessungen.

Siehe Abbildung, Seite 2 dieser Bedienungsanleitung:

1. Display
   3 ½-stellig, 7 Segmente, LCD: 61 x 32 mm
2. Tasten
3. EIN/AUS-Schalter Mit diesem Schalter lässt sich das Gerät ein- bzw. ausschalten.
4. "15A"-Anschlussbuchse Stecken Sie die rote (positive) Messleitung in diese Buchse, um einen max. Strom bis max. 15 A zu messen.
5. "mA"-Anschlussbuchse Stecken Sie die rote (positive) Messleitung mit dieser Buchse, um den Strom (außer 15 A) zu messen.
6. "COM"-Anschlussbuchse Verbinden Sie die schwarze (negative) Messleitung.
7. "VΩ"-Anschlussbuchse Stecken Sie die rote Messleitung (+) in diese Buchse, um Spannung und Widerstand zu messen.

7. Überspannungs-/Messkategorie

Die Multimeter werden gemäß Risiko und Ernst der Spannungsspitzen, die an dem Messpunkt auftreten können, aufgeteilt. Spannungsspitzen sind kurze Ausbrüche von Energie, die in einem System durch z.B. Blitzschlag an einem Hochspannungskabel, induziert werden.

Die bestehenden Kategorien gemäß EN 61010-1 sind:

CAT I

Ein CAT I-Multimeter eignet sich für Messungen an Stromkreisen, die nicht direkt mit dem Netz verbunden sind, z.B. batteriebetriebene Geräte usw.

DVM101

CAT II	Ein CAT II-Multimeter eignet sich für Messungen in CAT I-Umgebungen und an einphasigen Geräten, die über einen Stecker mit dem Netz verbunden sind, unter der Bedingung, dass der Kreis mindestens 10 m von einer CAT III-Umgebung und min. 20 m einer CAT IV-Quelle entfernt ist. Zum Beispiel, Haushaltsgeräte, tragbare Geräte usw.
CAT III	Ein CAT III-Multimeter eignet sich nicht nur für Messungen in CAT I und CAT II-Umgebungen sondern auch für Messungen an ein- oder mehrphasigen Geräten unter der Bedingung, dass der Kreis mindestens 10 m von einer CAT IV-Umgebung entfernt ist und für Messungen in der Gebäudeinstallation, (z.B. Steckdosen, Sicherungskasten, Kontrolleinheiten usw.).
CAT IV	Ein CAT IV-Multimeter eignet sich nicht nur für Messungen in CAT I, CAT II und CAT III-Umgebungen, sondern auch für Messungen auf Primärversorgungsebene.Bemerken Sie, dass Sie für Messungen an Geräten, deren Zuleitungskabel sich außer Haus befinden (sowohl ober- als unterirdisch), ein CAT IV-Multimeter verwenden müssen.

Warnung:

Dieses Gerät wurde gemäß der EN 61010-1 Überspannungskategorie CAT III 600 V und CAT IV 300 V entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf Spannungen und Spannungsspitzen, die in der Gebrauchsumgebung, vorkommen können. Siehe Liste oben.

Das Gerät eignet sich nur für Messungen bis max. 300 V in

8. Verschmutzungsgrad (Pollution degree)

IEC 61010-1 spezifiziert verschiedene Umgebungstypen, die sich auf den anwesenden Verschmutzungsgrad stützen. Für diesen Verschmutzungsgrad gelten verschiedene Schutzmaßnahmen, die Sicherheit gewährleisten. Rauere Umgebungen erfordern einen besseren Schutz und den Schutz vor Verschmutzung, der in einer bestimmten Umgebung gilt, hängt in hohem Maße von der Isolierung und der Qualität des Gehäuses ab. Diese Klassifizierung zeigt an, in welcher Umgebung Sie das Gerät verwenden dürfen.

Verschmutzungsgrad 1

Es gibt keine oder nur trockene, nichtleitende Verschmutzung. Die Verschmutzung hat also keinen Einfluss (kommt nur in hermetisch abgeschlossenen Räumen vor).

DVM101

Verschmutzungsgrad 2	Es gibt nur nichtleitende Verschmutzung. Gelegentlich muss mit vorübergehender Leitfähigkeit durch Kondensation gerechnet werden (häusliche und Büro-Umgebungen gehören zu dieser Kategorie)
Verschmutzungsgrad 3	Es tritt leitfähige Verschmutzung oder trockene, nichtleitende Verschmutzung, die leitfähig wird, da Kondensation entsteht, auf (industrielle Umgebungen und Umgebungen, die der frischen Luft ausgesetzt werden, aber nicht in direktem Kontakt mit Regen kommen).
Verschmutzungsgrad 4	Die Verschmutzung erzeugt eine bleibende Leitfähigkeit, die durch einen leitfähigen Staub, Regen oder Schnee (Außenumgebungen, die hohen Feuchtigkeitsniveaus oder hohen Konzentrationen mit feinen Teilen ausgesetzt werden) verursacht wird.

Warnung: Das Gerät wurde gemäß EN 61010-1 Verschmutzungsgrad 2 entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf die Verschmutzungsgrad, die in der Gebrauchsumgebung, vorkommen kann. Siehe Liste oben.

Das Gerät eignet sich nur für die Anwendung in Umgebungen mit Verschmutzungsgrad 2.

9. Technische Daten

WICHTIG: Das Gerät misst keine positive Spannungen < 2 V. Eine manuelle mV-Einstellung ist nicht möglich.

Dieses Gerät ist bei Ankauf nicht kalibriert!

Normen:

Verwenden Sie das Gerät nur für Messungen an Überspannungs-/Messkategorie CAT I, CAT II, CAT III und CAT IV-Kreisen (siehe §7).

Verwenden Sie das Gerät nur einer Umgebung mit Verschmutzungsgrad 2 (siehe §8)

Ideale Umgebungstemperatur:

Temperatur: 0 °C bis 40 °C (32 °F bis 104 °F)

relative Feuchte: max. 80 %

Höhe: max. 2000 m (6560 ft)

Spannung 600 V

Sicherung

F 500 A / 600 V 5 x 20 mm

F 15 A / 1000 V 5 x 20 mm

Stromversorgung 1x 9 V 6F22 (mitgeliefert)

Display ....LCD, 1999 Zählungen

DVM101

Display-Abmessungen 61 x 32 mm

Bereichsüberschreitung .....ja

akustischer Durchgangsprüfer ......ja

Transistortest ..... nein

Diodentest......ja

Batteriewechselanzeige ....ja

Bereichswahl ...... automatisch + manuell

Bereiche 23

Data-Hold-Funktion ......ja

Hintergrundbeleuchtung ....ja

automatische Abschaltung .....nein

Abmessungen 177 x 92 x 40 mm

Gewicht (mit Batterie)....320 g

Lagerumgebung

Temperatur ......-20 °C bis 60 °C

Feuchte.... < 90 % RH

Messspitze (mitgeliefert) ...... CAT IV 600 V, 15 A; L = 90 cm

9.1 GLEICHSPANNUNG (DC)

	Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.
Bereich	Auflösung	Genauigkeit
2 V	1 mV	± (0.5 % Messwert + 2 Stellen)
20 V	10 mV
200 V	100 mV
600 V	1 V	± (0.8 % Messwert + 2 Stellen)

Überlastschutz: 600 V DC oder AC rms

Impedanz: 10 MΩ

9.2 Wechselspannung (AC)

	Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.
Bereich	Auflösung	Genauigkeit
2 V	1 mV	± (0.8 % Messwert + 3 Stellen)
20 V	10 mV
200 V	100 mV
600 V	1 V	± (1.2 % Messwert + 3 Stellen)

Respons: durchschnittlich, Kalibrierung in rms der Sinuswelle

Frequenzbereich: 40 - 500 Hz

Überlastschutz: 600 V DC oder AC rms

Impedanz: 10 MΩ

V. 02 - 02/12/2019 56 ©Velleman nv

9.3 GLEICHSTROM (DC)

	Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.
Bereich	Auflösung	Genauigkeit
20 mA	10 μA	± (1.2 % Messwert + 2 Stellen)
200 mA	100 μA
2 A	1 mA	± (2.0 % Messwert + 3 Stellen)
15 A	10 mA

Überlastschutz: Sicherung (F500 mA / 600 V, F15 A / 1000 V)

Max. stationärer Strom bei kontinuierlichem Testen: 1 A

9.4 WECHSELSTROM (AC)

	Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.
Bereich	Auflösung	Genauigkeit
20 mA	10 μA	± (1.5 % Messwert + 3 Stellen)
200 mA	100 μA
2 A	1 mA	± (2.5 % Messwert + 5 Stellen)
15 A	10 mA

Respons: durchschnittlich, Kalibrierung in rms der Sinuswelle

Frequenzbereich: 40 - 500 Hz

Überlastschutz: Sicherung (F500 mA / 600 V, F15 A / 1000 V)

Max. stationärer Strom bei kontinuierlichem Testen: 1 A

9.5 WIDERSTAND

	Führen Sie keine Widerstandsmessungen an Schaltungen, die unter Spannung stehen, durch.
Bereich	Auflösung	Genauigkeit
200 Ω	0.1 Ω	± (1.0 % Messwert + 2 Stellen)
2 kΩ	1 Ω
20 kΩ	10 Ω
200 kΩ	100 Ω
2 MΩ	1 kΩ
20 MΩ	10 kΩ	± (1.5 % Messwert + 3 Stellen)

Überlastschutz: 600 V DC oder AC rms

9.6 DIODENTEST UND DURCHGANGSPRÜFUNG

	Führen Sie keine Diodenmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch.
Bereich	Beschreibung	Testbedingung
	Die Durchlassspannung der Diode wird im Display angezeigt.	DC-Durchlassstrom ± 1 mA DC-Sperrspannung ± 1.5 V
	akustisches Signal bei Widerstand < 50 Ω	Leerlaufspannung ± 0.5 V

Überlastschutz: 600 V DC oder AC rms

10. Spannungsmessungen

Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.

Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten.

Halten Sie die Finger während der Messung immer hinter dem Fingerschutz der Messspitzen!

1. Stecken Sie die rote Messleitung in die "VΩ"-Buchse und die schwarze Messleitung in die "COM"-Buchse.
2. Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
3. Der Messwert wird im LCD-Display angezeigt.

11. Strommessungen

Messen Sie nicht in Kreisen mit Spannungen > 600 VDC oder > 600 VAC.

Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten.

Halten Sie die Finger während der Messung immer hinter dem Fingerschutz der Messspitzen!

1. Stecken Sie die rote Messleitung in die "mA"-Buchse und die schwarze Messleitung in die "COM"-Buchse (stecken Sie die rote Messleitung in die "15A"-Buchse für Messungen zwischen 200 mA und 15 A).
2. Drücken Sie auf "SELECT", um die AC- oder DC-Messung zu wählen.
3. Verbinden Sie die beiden Messspitzen IN REIHE mit dem Messobjekt.
4. Der Messwert wird im LCD-Display angezeigt.

12. Widerstandsmessung

Führen Sie keine Widerstandsmessungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

1. Stecken Sie die rote Messleitung in die "VΩ"-Buchse und die schwarze Messleitung in die "COM"-Buchse.
2. Verbinden Sie die Messleitungen mit den Widerstand, den Sie messen möchten. Der Messwert wird im LCD-Display angezeigt.
3. Beachten Sie bei Widerstandsmessungen darauf, dass die Schaltung spannungslos ist und, dass alle Kondensatoren völlig entladen sind.

13. Diodentest

Führen Sie keine Diodenmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

1. Verbinden Sie die rote Messleitung mit der "VΩ"-Buchse und die schwarze Messleitung mit der "COM"-Buchse.
2. Drücken Sie auf "SELECT", um die Diodenmessung oder die Durchgangsprüfung zu wählen.
3. Für Diodenmessungen, verbinden Sie die rote Messleitung mit der Anode der Diode und die schwarze Messleitung mit der Kathode. Die Durchlassspannung der Diode wird im Display angezeigt. Für die Durchgangsprüfung, verbinden Sie die Messleitungen mit zwei Punkten der Schaltung, die Sie messen möchten. Bei Durchgang ertönt ein akustisches Signal.

14. Data und Max Hold

Drücken Sie auf "DH", um den gemessenen Wert festzuhalten. Drücken Sie wieder, um zu verlassen.

Drücken Sie auf "MH", um den gemessenen Maximalwert festzuhalten.

Drücken Sie wieder, um zu verlassen.

15. Bereichswahl

Das Multimeter wählt den entsprechenden Bereich automatisch. Sie können den Bereich aber auch manuell einstellen.

Drücken Sie wiederholt auf "RANGE", um den gewünschten Bereich zu wählen. Halten Sie die Taste während 2 Sekunden gedrückt, um zur automatischen Bereichswahl zurückzukehren.

16. Hintergrundbeleuchtung

Halten Sie die Taste während 2 Sekunden gedrückt, um die Hintergrundbeleuchtung ein- bzw. auszuschalten. Die Hintergrundbeleuchtung schaltet auch automatisch aus.

17. Batterie- und Sicherungswechsel

WARNUNG: Um Stromschläge zu vermeiden, trennen Sie die Messleitungen immer vom Messkreis und vom Gerät, bevor Sie das Gehäuse öffnen. Um Brandgefahr zu vermeiden, verwenden Sie nur Sicherungen des gleichen Typs (siehe technische Daten). Bemerkung: siehe die Bemerkung, die sich auf dem Batteriefach befindet

Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler. Trennen Sie die angeschlossenen Messleitungen vom Messkreis und vom Gerät, bevor Sie die Batterien oder die Sicherung ersetzen.

• Setzen Sie eine neue Batterie ein, wenn " [—+] " im Display angezeigt wird.
• Sicherungen müssen normalerweise nur selten ersetzt werden. Eine defekte Sicherung ist fast immer die Folge eines menschlichen Fehlers.

Die Batterie ersetzen:

• Schalten Sie das Multimeter aus.
• Entfernen Sie die Schraube auf der Rückseite des Gehäuses und öffnen Sie das Batteriefach vorsichtig.
• Entfernen Sie die alte Batterie und legen Sie eine neue ein.
• Schließen Sie das Gehäuse und schrauben Sie die Schraube fest.

Batterie: 1x 9 V 6F22. Legen Sie die Batterie polungsrichtig ein.

Sicherungen: F500 mA/600 V and F15 A/1000 V, 5 x 20 mm

Verschließen Sie das Gehäuse wieder sorgfältig.

18. Problemlösung

Funktioniert das Gerät beim Messen nicht mehr korrekt, dann ist die interne Sicherung defekt.

Eine schwache Batterie kann zu ungenauen Messergebnissen führen. Ersetzen Sie Batterie regelmäßig.

(Hinweis: Verringert sich die Intensität der Hintergrundbeleuchtung/des LCD-Displays, dann ist die Batterie schwach)

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese

Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es

keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt. Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).

PL
