BEDIENUNGSANLEITUNG DVM401 VELLEMAN

BEDIENUNGSANLEITUNG 31

VOCHTIGHEID/ TEMPERATUUR

An alle Einwohner der Europäischen Union Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder verw endeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den

Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Wir bedanken uns für den Kauf des DVM401! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

Dieses multifunktionelle Gerät kombiniert vier verschiedene Funktionen nl. Schallpegelmessgerät, Luxmeter, Feuchtigkeitsmessgerät und Thermometer und eignet sich für den Einsatz im Wohn- und Arbeitsbereich.

Verwenden Sie dieses Gerät als Schall pegelmessgerät in Schulen, im Büro, Flughafen, usw. und zur Erfassung von akustischen Eigenschaften von Auditorien, Studios und Stereoanlagen. Verwenden Sie dieses Gerät als Luxmeter um die Beleuchtungsstärke zu messen. Das Gerät berücksichtigt den Einfallswinkel vom Licht ebenfalls automatisch. Die lichtempfindliche Komponente ist eine sehr stabile Diode mit langer Lebensdauer. Messen Sie Temperaturen mit dem eingebauten temperaturempfindlichen Halbleiter oder dem K-Typ-Temperaturfühler. Messen Sie den Feuchtigkeitsgrad mit dem eingebauten Halbleiter.

2. Eigenschaften

• das Gerät misst Schallpegel, Lichtstärke, Temperatur und Feuchtigkeitsgrad
• das 3 1/2–stellige LCD-Display zeigt nachfolgende Daten an : Lux, °C, %RH, C & dB und A & dB
• Lo-Bat-Anzeige
• Beleuchtungsstärke von 0.01 bis 20000Lux
• Messbereich für Schallpegel (Auflösung 0.1dB) A-Bewertung LO (niedrig):35 – 100dB

A- Bewertung HI (hoch) : 65 - 130dB
C- Bewertung LO (niedrig):35 - 100dB
C- Bewertung HI (hoch) : 65 - 130dB

- Messen des Feuchtigkeitsgrads von 25 bis 95% RH, schnelle Ansprechzeit und Auflösung 0.1% RH

das Gerät misst Temperaturen von -20^ bis +750^/-4^ bis +1400^

3. Beschreibung

Siehe Seite 2.

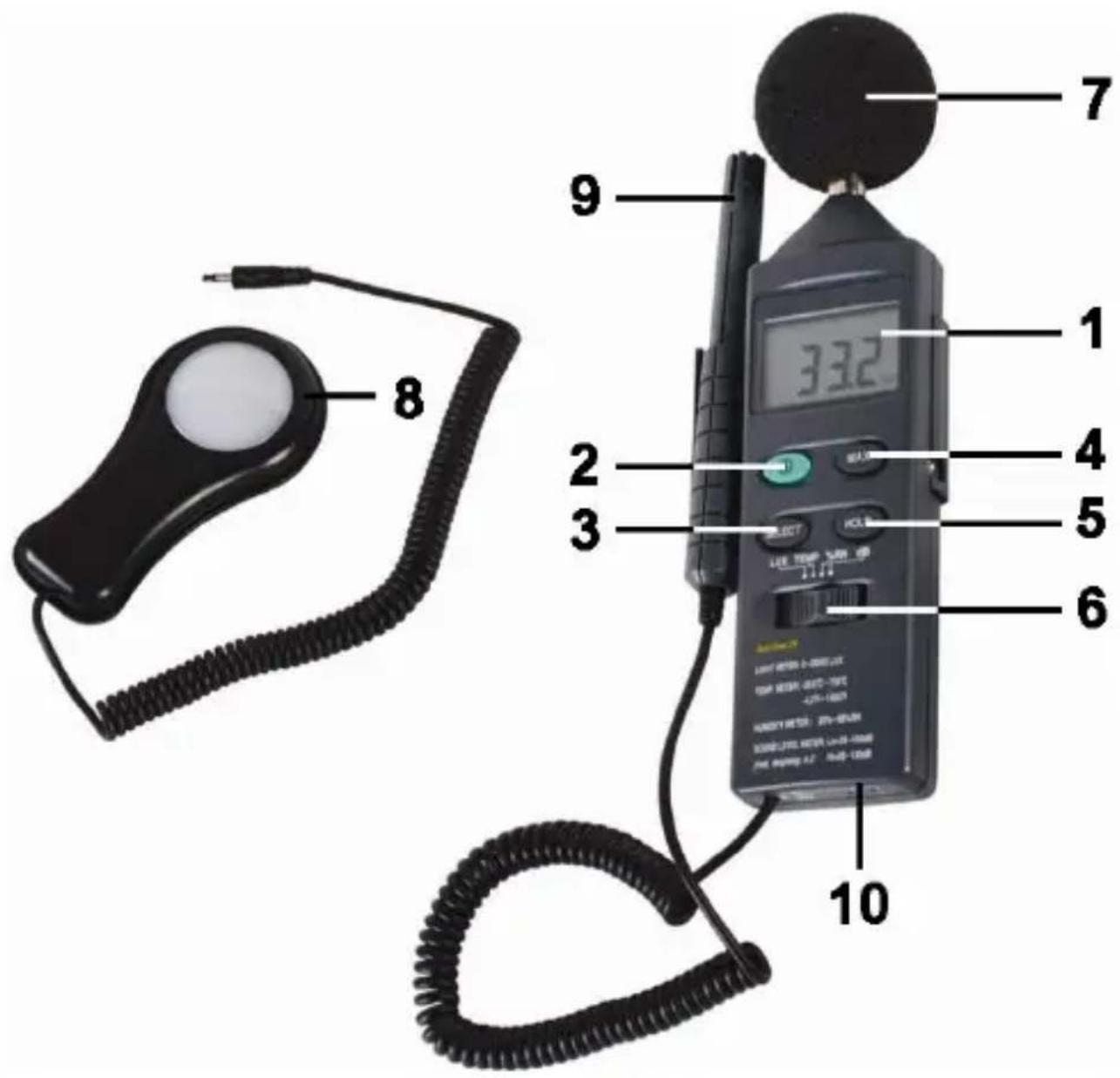

1. LCD-Display 3 ½-stelliges LCD-Display für die Anzeige von Lux, x 10 Lux, °C, °F, %RH, dB, A, C, Lo, Hi und 'BAT', 'MAX HOLD', 'DATA HOLD'.
2. EIN/AUS-Taste: schaltet das Gerät ein und aus
3. 'Select'-Taste für die Auswahl von Bereich und Funktion
4. MAX HOLD: drücken Sie diese Taste um den höchsten auftretenden Messwert im Display festzuhalten. Drücken Sie diese Taste erneut um diese Funktion zu verlassen und die Messungen wieder aufzunehmen.
5. DATA HOLD: drücken Sie die HOLD-Taste um den aktuellen Messwert festzuhalten. Drücken Sie diese Taste erneut um diese Funktion zu verlassen und die Messungen wieder aufzunehmen.
6. Funktionsschalter mit diesem Schalter wählen Sie Temperatur, Feuchtigkeit, Schallpegel und Beleuchtungsstärke.
7. Mikrofon: eingebautes Elektret-Kondensatormikrofon
8. Fotodetector: Silicium Fotodiode mit Filter und langer Lebensdauer
9. Der Feuchtigkeitssensor ist eingebaut
10. Temperaturanschluss: verbinden Sie den Temperaturfühler mit diesem Anschluss

4. Bedienung

a) Schallpegel messen

1. Stellen Sie den Funktionsschalter auf dB.
2. Richten Sie bei einer Messung das Mikrofon immer genau auf die zu messende Schallquelle.
3. Drücken Sie SELECT um A & dB, C & dB, Lo & dB oder Hi & dB auszuwählen.
4. Sowohl in A- als auch in C-Bewertung hat das Gerät einen Frequenzbereich von 30Hz bis 10KHz
5. Die schnelle Ansprechzeit ist ideal um kurze Schallsignale und hohe Werte zu messen.
6. Lesen Sie den Schallpegel vom LCD ab.

Bemerkung: starke Windgeräusche (> 10m/Sek.) können den Messwert beeinflussen. Verwenden Sie in diesem Fall den mitgelieferten Windschutz.

b) Beleuchtungsstärke messen

1. Stellen Sie den Funktionsschalter auf LUX.
2. Halten Sie den Detektor unter einem horizontalen Winkel in Bezug auf die zu messende Quelle.
3. Wählen Sie einen der nachfolgenden Bereiche mit SELECT: 20, 200, 2000, 20000 Lux.
4. Lesen Sie den nominellen Wert vom Display ab.
5. Die Bereichsüberschreitungs-Anzeige ("1") erscheint im LCD wenn das Eingangssignal für den gewählten Bereich zu stark ist. Wählen Sie einen höheren Bereich.
6. Entfernen Sie den Fotodetektor von der Lichtquelle nach der Messung.
7. Die spektrale Empfindlichkeit dieses Gerät ähnelt sich die CIE-Kurve sehr (Internationale Beleuchtungskommission).

relatieve Empfindlichkeit
spektrale Empfindlichkeit

Wellenlänge (Nm)

DVM401

Rev. 02

1. Empfohlene Beleuchtungsstärke: siehe Abbildung:

Im Büro
Versammlungssaal, Rezeption 200 – 750
administratief werk 700 – 1500
Maschinenschreiber 1000 – 2000
In der Fabrik
Verpackung 150 – 300
Produktionslinien 300 – 750
Inspektionsarbeiten 750 – 1500
Fließband für elektronische Teile 1500 – 3000
Im Hotel
Versammlungssaal, Garderobe	100 – 200
Rezeption	200 – 1000
Laden
Treppenhaus	150 – 200
Schaufenster	750 - 1500
Vorderseite eines Schaufensters	1500 – 3000
Krankenhaus
Krankenzimmer, Lager	100 - 200
Operationssaal	300 – 750
Schule
Auditorium, turnzaal 100 – 300
Klassenzimmer	200 – 750
Laboratorium, Bibliothek	500 - 1500

c) Feuchtigkeitsgrad messen

1. Stellen Sie den Funktionsschalter auf % RH.
2. Lesen Sie den gemessen Wert im LCD.
3. Das Gerät braucht einige Minuten um sich anzupassen wenn die herrschende Luftfeuchtigkeit sich ändert.

d) Temperaturmessungen

1. Stellen Sie den Funktionsschalter auf TEMP.
2. Wählen Sie 0.1°C oder 1°C und 1°F oder 0.1°F mit SELECT.
3. Der gemessene Wert erscheint im LCD.

4. Stecken Sie den K-Typ-Fühler in den richtigen Anschluss.

5. Berühren Sie die Zieloberfläche mit der Spitze des

Temperatursensors und lesen Sie die gemessenen Werte vom LCD ab.

Achtung: Seien Sie vorsichtig wenn der Bereichsschalter auf eine der nächsten Bereiche eingestellt ist: 0.1°C, 1°C, 0.1°F oder 1°F. Führen Sie keine Spannungsmessungen durch während die Prüfspitzen mit dem Anschluss vom K-Typ-Fühler verbunden sind. Sie können das Gerät beschädigen und Sie können sogar selber verletzt werden wenn Sie diese Warnung nicht beachten.

5. Batteriewechsel

Wenn "BAT" im LCD-Display erscheint, müssen Sie einen

Batteriewechsel durchführen. Entfernen Sie den Batteriefachdeckel und ersetzen Sie die verbrauchte Batterie durch eine neue (1 x 9V-Batterie, Typ NEDA 1604, 6F22 oder gleichwertig). Verschließen Sie das Batteriefach wieder.

6. Technische Daten

Display 1999 Punkte und nachfolgende

Anzeigen: dB, A & dB, C & dB, Lo & dB, Hi & dB, MAX HOLD, DATA HOLD

Polarität automatische Anzeige negativer

Polarität

Anzeige Bereichsüberschreitung "OL"

Lo-Bat-Anzeige "BAT" erscheint im Display wenn

die Batterie gewechselt werden muss

Messrate 1.5 Messungen pro Sekunde,

nominell.

Lagertemperatur -10°C bis 60°C (14°F bis 140°F)

Auto-Power-Off-Funktion schaltet nach ± 10 Minuten ohne

Spannungsversorgung	Tastenbetätigung automatisch ab 9V-Batterie (NEDA1604 oder 6F22)
Abmessungen	251 x 63.8 x 40 (H x B x D)
Abmessungen Fotodetektor	115 x 60 x 27mm

DVM401

Rev. 02

SCHALLPEGEL

Bereich Schallpegelmessung

A-Bewertung LO (niedrig):35 - 100dB

A- Bewertung HI (hoch):65 - 130dB

C- Bewertung LO (niedrig):35 - 100dB

C- Bewertung HI (hoch): 65 - 130dB

Auflösung 0.1dB

Typ. Frequenzbereich 30Hz bis 10KHz

Bewertungsfilter A & C

Ansprechzeit schnell

Maximum Hold max. Wert ändert sich nicht wenn

die Zunahme in Lautstärke

< 1.5dB/3min.

Genauigkeit ± 3.5dB bei 94dB, 1KHz Sinuswelle

Mikrofon Elektret-Kondensatormikrofon

LI CHT

Messbereich 20, 200, 2000, 20000Lux

(20000Lux Anzeige x 10)

Anzeige Bereichsüberschreitung "1"

Genauigkeit ± 5% der Anzeige + 10 Digits

(kalibriert mit Standardglühlampe

bei einer Farbtemperatur von

2856K)

Temperaturempfindlichkeit ± 0.1%/°C

Fotodetektor Silicium Fotodiode mit Filter

SCHALLPEGEL

Messbereich Feuchtigkeitsgrad 25 bis 95% RH

Temperaturbereich -20°C bis +50°C (-4°F bis

+122°F) mit eingebautem

Temperaturfühler

-20 bis + 200°C (-4°F bis + 200°F)

für niedrigen Bereich

-20 tot + 750°C (-4°F tot

+ 1400°F) für hohen Bereich

Auflösung 0.1% RH, 0.1°C/0.1°F niedriger

Bereich, 1°C/1°F hoher Bereich)

DVM401

Rev. 02

Genauigkeit (nach Kalibrierung)

Feuchtigkeit ± 5% RH (bei 25°C, 35 bis 95% RH)

Ansprechzeit Feuchtigkeitssensor ±6 Min.

Temperatur ±3% Anzeige ±2°C (von -20°C bis

$$ + 2 0 0 ^ {\circ} \mathrm{C}) $$

± 3.5% Anzeige ± 2°C (von -20°C

$$ \text { bis } + 7 5 0 ^ {\circ} \mathrm{C}) $$

± 3% Anzeige ± 2°F (von -4°F bis

$$ + 2 0 0 ^ {\circ} \mathrm{F}) $$

± 3.5% Anzeige ± 2°F (von -4°F

$$ \text { bis } + 1 4 0 0 ^ {\circ} \mathrm{F}) $$

Eingangssicherung 60V DC oder 24V AC rms

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen.

Velleman NV übernimmt keine Haftung für Schaden oder

Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt, siehe

www.velleman.eu. Alle Änderungen ohne vorherige

Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung.

Alle weltweiten Rechte vorbehalten. ohne vorherige schriftliche

Genehmigung des Urhebers ist es nicht gestattet, diese

Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu

kopieren, zu übersetzen, zu bearbeiten oder zu speichern.
