DVM401 - Multímetro VELLEMAN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Multímetro digital
Marca	Velleman
Modelo	DVM401
Dimensiones	190 x 90 x 45 mm
Peso	300 g (con pila)
Alimentación	Pila 9 V (tipo 6LR61)
Pantalla	LCD 3 ½ dígitos
Tensión continua (DC)	0-600 V
Tensión alterna (AC)	0-600 V
Corriente continua (DC)	0-10 A
Resistencia	0-20 MΩ
Funciones especiales	Prueba de diodo, continuidad audible, retención de datos
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No utilizar disolventes.
Seguridad	Protección contra sobrecargas, doble aislamiento
Repuestos y capacidad de reparación	Pila 9 V y fusibles de repuesto disponibles.
Información general	Categoría de sobretensión CAT II, temperatura de funcionamiento 0-40°C

Preguntas frecuentes - DVM401 VELLEMAN

¿Cómo medir la tensión de un enchufe de red?

Asegúrese de que el multímetro esté configurado en tensión alterna (AC) y seleccione un rango superior a la tensión medida (por ejemplo, 750 V AC). Inserte las puntas en los bornes apropiados (COM + V). Nunca toque las partes metálicas de las puntas de prueba.

¿Qué hacer si la pantalla muestra 'OL' o '1'?

La pantalla 'OL' (Sobrecarga) significa que la medición supera la capacidad del rango seleccionado. Seleccione un rango más alto.

¿Cómo probar un diodo?

Gire el selector al símbolo de diodo. Coloque la punta roja en el ánodo y la negra en el cátodo. Un diodo en buen estado muestra una caída de tensión (aproximadamente 0.6 V para silicio) y 'OL' en polaridad inversa.

¿Qué pila usar para el DVM401?

Use una pila 9 V estándar de tipo 6LR61 o 6F22.

¿Cómo medir una corriente de hasta 10 A?

Conecte el cable rojo en el terminal 10 A (no en el terminal V/Ω). Gire el selector al rango '10 A' en corriente continua (DC) o alterna (AC) según su necesidad. No exceda 10 A durante más de 10 segundos.

El multímetro no enciende, ¿qué hacer?

Verifique que la pila esté correctamente instalada y que no esté descargada. Reemplácela si es necesario. Asegúrese de que el selector no esté en la posición 'OFF'.

¿Cómo usar la función de retención de datos (Data Hold)?

Presione el botón 'HOLD' para congelar el valor mostrado. Presione de nuevo para liberar la medición.

¿Cuál es la precisión de este multímetro?

La precisión básica es de ±0.5% para tensión continua (DC) y de ±1.2% para tensión alterna (AC). Consulte el manual para obtener detalles completos.

¿Puedo medir una resistencia en circuito?

Es preferible desconectar el componente del circuito para una medición precisa. Asegúrese de que el circuito esté sin tensión.

¿Cómo limpiar el multímetro?

Use un paño suave y ligeramente húmedo (solo agua) para limpiar la carcasa. Nunca sumerja el aparato en agua ni use productos abrasivos.

MANUAL DE USUARIO DVM401 VELLEMAN

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalajeindica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las

leyes locales en relación con el medio ambiente.

Si tiene dudas, contante con las autoridades locales para residuos.

Gracias por haber comprado el DVM401! Lea atentamente las instrucciones del manual antes de usarlo. Si el aparato ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor. Daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

Este aparato combina las funciones de un sonómetro, un luxómetro, un higrómetro y un termómetro. El DVM401 se puede usar no sólo profesionalmente sino también para uso doméstico.

Use la función sonómetro en la escuela, la oficina, el aeropuerto, etc. El aparato permite también controlar las características acústicas de auditorios, de estudios y de cadenas hiffi.

Mida la intensidad luminosa con la función luxómetro. El aparato tiene en cuenta el ángulo de incidencia. El fotodetector es un diodo muy estable con larga duración de vida.

Mida las temperaturas gracias al termo par de tipo K o el semiconductor sensible a las temperaturas incorporadas. Mida la humedad relativa con el semiconductor incorporado

2. Características

• el aparato mide el nivel sonoro, la intensidad luminosa, la temperatura y la humedad relativa
• la pantalla LCD de 3 ½ dígitos visualiza las unidades siguientes : Lux, °C, %RH, C & dB y A & dB
• indicador de batería baja
• intensidad luminosa de 0.01 a 20000Lux
• rango de medición para el nivel sonoro (resolución 0.1dB) ponderación en A LO (baja): 35 – 100dB

ponderación en A HI (alta): 65 - 130dB

ponderación en C LO (baja): 35 - 100dB

ponderación en C HI (alta): 65 - 130dB

- rango de medición para la humedad relativa : de 25 a 95% RH, respuesta rápida y resolución 0.1% RH

- rango de medición para la temperatura : de -20^ a + 750^ / de - 4^ a + 1400^

3. Descripción

Véase la figura en la página 2.

1. Pantalla : pantalla LCD de 3 ½ dígitos. Visualiza una serie de unidades de medida (Lux, x 10 Lux, °C, °F, %RH, dB, A, C, Lo, Hi) e indicaciones ('BAT', 'MAX HOLD' y 'DATA HOLD').
2. Botón ON/OFF : para activar o desactivar el aparato
3. Botón 'Select' para seleccionar el rango y la función
4. MAX HOLD : apriete este botón para 'congelar' el valor más elevado medido en la pantalla. Vuelva a apretar para continuar las mediciones.
5. DATA HOLD (retención de lectura) : apriete el botón HOLD para congelar el valor elegido y apriete el botón una segunda vez para continuar las mediciones.
6. Selector de función : Elija temperatura, humedad, nivel sonoro e intensidad luminosa con este selector.
7. Micrófono : micrófono de condensador electret está incorporado
8. Fotodetector : fotodiodo de silicio con filtro, larga duración de vida
9. El sensor de humedad está incorporado
10. Conexión de temperatura : conecte la sonda de temperatura a esta conexión

4. Operación

a) Medir el nivel sonoro

1. Coloque el selector de funciones en la posición dB.
2. Mantenga el micrófono en un ángulo horizontal frente a la fuente que quiere medir.
3. Apriete SELECT para seleccionar A & dB, C & dB, Lo & dB o Hi & dB.
4. El rango de frecuencia para la ponderación en A y la ponderación en C es de 30Hz - 10KHz.
5. La respuesta rápida es ideal para la medición de señales sonoras cortas y de valores elevados.
6. Se visualiza el nivel sonoro en la pantalla LCD.

Observación: ráfagas de más de 10m/seg. pueden influenciar las mediciones. Use la pantalla cortavientos (incluida) si es necesario.

b) Medir la intensidad luminosa

1. Coloque el selector de funciones en la posición LUX
2. Mantenga el fotodetector en un ángulo horizontal frente a la fuente que quiere medir.
3. Apriete SELECT para seleccionar: 20, 200, 2000, 20000 Lux.
4. Se visualiza el valor nominal en la pantalla.
5. La indicación sobre rango ("1") se visualiza si la señal de entrada es demasiado fuerte para el rango seleccionado. Seleccione un rango más elevado.
6. Quite el fotodetector de la fuente luminosa después de sus mediciones.

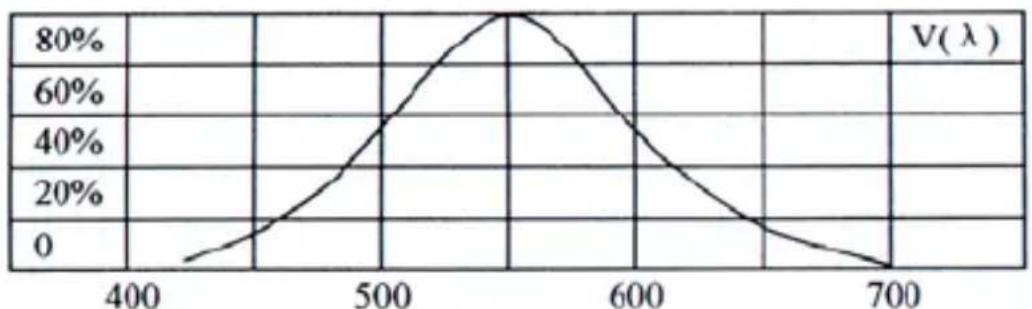

7. La sensibilidad espectral de este aparato es muy similar a la de la curva ICI (Comisión internacional de iluminación).

sensibilidad relativa sensibilidad espectral

longitud de la onda (Nm)

DVM401

Rev. 02

1. Intensidad luminosa recomendada: véase siguiente lista:

En la oficina
sala de conferencias, recepción 200 - 750
actividades administrativas 700 - 1500
mecanografía 1000 - 2000
En la fábrica
embalaje 150 - 300
cadenas de producción 300 - 750
trabajo de inspección 750 - 1500
cadena de montaje para componentes electrónicos	1500 - 3000
En un hotel
sala de reuniones, guardarropa 100 - 200
recepción	200 - 1000
En una tienda
escalera	150 - 200
escaparate	750 - 1500
parte delantera del escaparate	1500 - 3000
En el hospital
enfermería, almacén	100 - 200
sala de operaciones	300 - 750
En la escuela
auditorio, sala deportiva	100 - 300
clase	200 - 750
laboratorio, biblioteca 500 - 1500

c) Medir la humedad relativa

1. Coloque el selector de funciones en la posición % RH.
2. Se visualiza el valor medido en la pantalla.
3. El aparato necesita un poco de tiempo para detectar un cambio en la humedad relativa.

d) Medir la temperatura

1. Coloque el selector de funciones en la posición TEMP.
2. Seleccione 0.1°C o 1°C y 1°F o 0.1°F mediante SELECT.
3. Se visualiza el valor medido.
4. Conecte la sonda de tipo K a la conexión buena.

01.07.2009

27

© Velleman

nv

1. Toque la superficie objetivo con el extremo del sensor de temperatura. Se visualizan los valores medidos en la pantalla.

Cuidado: Tenga cuidado si el selector de rango se encuentra en una de las posiciones siguientes: 0.1°C, 1°C, 0.1°F o 1°F. No haga ninguna medida de tensión durante el tiempo que los cables de medida estén conectados a la toma de la sonda tipo K. Ignorando estos avisos puede causar lesiones corporales o daños en el aparato.

5. Reemplazar la pila

Reemplace la pila si aparece “BAT” en la pantalla LCD. Desatornille los tornillos del panel posterior, quite la batería agotada y reemplácela por una nueva batería (1 x pila 9V, tipo NEDA 1604, 6F22 o equivalente). Cierre el compartimiento.

6. Introducción

Pantalla 1999 puntos y las indicaciones

siguientes: dB, A & dB, C & dB, Lo & dB, Hi & dB, MAX HOLD, DATA HOLD

Polaridad indicación automática de la polaridad negativa

Indicador de sobre rango "OL"

Indicador de batería baja se visualiza “BAT” en la pantalla si se debe reemplazar la pila

Velocidad de medición 1.5 mediciones por segundo, nominal.

Temperatura de almacenamiento de -10°C a 60°C (de 14°F a 140°F)

Auto apagado después de una inactividad de ± 10 minutos

Alimentación 1 pila de 9V (NEDA1604 o 6F22)

Dimensiones 251 x 63.8 x 40 (H x La x P)

Dimensiones fotodetector 115 x 60 x 27mm

DVM401

Rev. 02

SONIDO

Rango de medición para el nivel sonoro

ponderación en A LO (baja): 35 - 100dB

ponderación en A HI (alta): 65 - 130dB

ponderación en C LO (baja): 35 - 100dB

ponderación en C HI (alta): 65 - 130dB

resolución 0.1dB

Rango de frecuencias típ. de 30Hz a 10KHz

Ponderación de frecuencia ponderación en A y en C

Ponderación de tiempo rápida

Máx. Hold valor máx. no cambia si el aumento

de volumen < 1.5dB / 3 min.

Precisión de ±3.5dB a 94dB, sinusoidal 1KHz

Micrófono micrófono condensador electret

LUZ

Rango de medición

Indicador de sobre rango

“1”

Precisión ± 5% de la lectura + 10 dígitos

(calibración mediante lámpara de

incandescencia estándar con una

temperatura de color de 2856K)

Sensibilidad térmica

± 0.1% / °C

Fotodetector

fotodiodo de silicio con filtro

HUMEDAD/ TEMPERATURA

Rango de medida humedad relativa

de 25 a 95% RH

Rango de temperatura

de -20°C a + 50°C (de -4°F a

+122°F) con el sensor de

temperatura incorporado

de -20 a + 200°C (de -4°F a + 200°F) para el rango inferior

de -20 a + 750°C (de -4°F a + 1400°F) para el rango superior

Resolución

Precisión (después de calibración)

Humedad relativa ± 5% RH (a 25°C, 35 a 95% RH)

Tiempo de respuesta del sensor de humedad ± 6 min.

Temperatura

± 3% de la lectura ± 2°C (de -20°C a

+200°C)

DVM401

Rev. 02

±3.5% de la lectura ±2°C (de -20°C

$$ a + 7 5 0 ^ {\circ} \mathrm{C}) $$

± 3% de la lectura ± 2°F (de -4°F a

$$ + 2 0 0 ^ {\circ} \mathrm{F}) $$

± 3.5% de la lectura ± 2°F (de -4°F

$$ a + 1 4 0 0 ^ {\circ} F) $$

Protección de entrada 60V DC o 24V AC rms

Utilice este aparato sólo con los accesorios originales. Velleman Spain SL no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario. Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin previo permiso escrito del derecho habiente.

BEDIENUNGSANLEITUNG

1. Ein führung

Garantía de servicio y calidad Velleman®

Velleman® disfruta de una experiencia de más de 35 años en el mundo de la electrónica con una distribución en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometimos nuestros productos regularmente a controles de calidad adicionales, tanto por nuestro propio servicio de calidad como por un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible apelar a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

- Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original; - Si la queja está fundada y si la reparación o la sustitución de un artículo es imposible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, recibirá un artículo de recambio o el reembolso completo del precio de compra al descubrir un defecto hasta un año después de la compra y la entrega, o un artículo de recambio al 50% del precio de compra o la sustitución de un 50% del precio de compra al descubrir un defecto después de 1 a 2 años.

- Por consiguiente, están excluidos entre otras cosas:

- todos los daños causados directamente o indirectamente al aparato y su contenido después de la entrega (p.ej. por oxidación, choques, caída,...) y causados por el aparato, al igual que el contenido (p.ej. pérdida de datos) y una indemnización eventual para falta de ganancias;

- partes o accesorios que deban ser reemplazados regularmente, como por ejemplo baterías, lámparas, partes de goma, ... (lista ilimitada)

• defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc. ;
• defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;
• daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);
• daños causados por un uso incorrecto o un uso ajeno al que est está previsto el producto inicialmente como está descrito en el manual del usuario;
• daños causados por una protección insuficiente al transportar el aparato.
• daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explicita de SA Velleman® ;
• se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.
• Cualquier reparación se efectuará por el lugar de compra. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del defecto;
• Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;
• Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del periode de garantía.
• Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión)
