DVM4100 - Multímetro VELLEMAN - Manual de uso y guía de instrucciones gratis

Tipo de producto	Multímetro digital
Marca	Velleman
Modelo	DVM4100
Dimensiones (aproximadamente)	180 x 85 x 35 mm
Peso (aproximadamente)	350 g
Alimentación	Pila 9 V (tipo 6F22)
Pantalla	Pantalla LCD 3 ½ dígitos (1999 puntos)
Tensión máxima (DC)	1000 V
Tensión máxima (AC)	750 V
Corriente máxima (DC)	10 A
Resistencia máxima	20 MΩ
Prueba de continuidad	Sí (umbral < 30 Ω)
Prueba de diodo	Sí
Capacidad (opcional)	No incluida (consultar manual)
Frecuencia (opcional)	No incluida (consultar manual)
Categoría de seguridad	CAT II 1000 V / CAT III 600 V
Funcionamiento	Medición de tensión, corriente, resistencia, continuidad, diodo
Mantenimiento y limpieza	Limpiar con un paño suave y seco. No usar disolventes.
Seguridad	Respetar las instrucciones de seguridad: no medir tensiones superiores a la categoría, usar los cables apropiados.
Piezas de repuesto / Reparabilidad	Pilas y fusibles reemplazables. Para cualquier otra reparación, contactar con un servicio autorizado.

Preguntas frecuentes - DVM4100 VELLEMAN

¿Cómo reemplazar la pila del DVM4100?

Abra el compartimento trasero quitando el tornillo. Reemplace la pila 9V usada por una nueva (tipo 6F22). Cierre el compartimento.

¿Qué significa 'OL' en la pantalla?

'OL' significa Sobrecarga. La medición supera el rango seleccionado. Seleccione un rango más alto.

¿Cómo probar la continuidad de un cable?

Gire el selector al modo de continuidad (símbolo de diodo u onda sonora). Conecte los cables a los terminales COM y VΩ. Toque las puntas de prueba en los extremos del cable. Si la resistencia es inferior a 30 Ω, el multímetro emite un pitido.

¿Cuál es la precisión de este multímetro?

La precisión básica es de ±0,5% para tensión continua, ±1% para tensión alterna. Consulte el manual para las precisiones detalladas por rango.

¿Puedo medir una tensión superior a 1000 V?

No, la tensión máxima admisible es de 1000 V en continua y 750 V en alterna. Más allá, corre el riesgo de dañar el aparato y lesionarse.

¿Cómo cambiar el fusible?

Desconecte los cables y retire la pila. Abra la carcasa (tornillo en la parte posterior). Localice el fusible (a menudo 10A/250V). Reemplácelo por un fusible idéntico. Cierre.

¿Qué hacer si la pantalla es inestable?

Verifique que la pila esté suficientemente cargada. Asegúrese de que los cables estén bien conectados. Evite fuentes de interferencia electromagnética.

¿Cómo medir una corriente con este multímetro?

Seleccione el rango de corriente (A). Conecte el cable rojo al terminal 10A o mA según la intensidad. Coloque el multímetro en serie en el circuito. No exceda 10A.

¿Este multímetro es adecuado para automóviles?

Sí, puede medir tensiones de batería (12V), continuidades y resistencias. Respete las categorías de seguridad (CAT II para circuitos de vehículos).

¿Cómo limpiar el multímetro?

Use un paño suave ligeramente húmedo (agua) para limpiar la carcasa. Evite productos químicos. Nunca sumerja el aparato en agua.

MANUAL DE USUARIO DVM4100 VELLEMAN

6000 COUNTS MULTI FUNCTION MULTIMETER MULTIFUNCTIONELE MULTIMETER - 6000 COUNTS MULTIMÈTRE MULTIFONCTIONS - 6000 POINTS MULTÍMETRO MULTIFUNCIÓN - 6000 PUNTOS MULTIFUNKTIONSMULTIMETER - 6000 ZÄHLUNGEN

A los ciudadanos de la Unión Europea

Importantes informaciones sobre el medio ambiente concerniente a este producto

Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente.

No tire este aparato (ni las pilas, si las hubiera) en la basura doméstic a; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local.

Respete las leyes locales en relación con el medio ambiente.

Si tiene dudas, contacte con las autoridades locales para residuos.

¡Gracias por haber comprado el DVM4x00! Lea atentamente las instrucciones del manual antes de usarlo. Si el aparato ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

Véase la Garantía de servicio y calidad Velleman ^® al final de este manual del usuario.

2. Símbolos utilizados

	Este símbolo indica: Leer las instruccionesSi no lee las instrucciones o el manual del usuario puede dañar el aparo sufrir heridas, incluso morir.
	Este símbolo indica: PeligroUna situación o acción peligrosa puede causar lesiones o incluso la muerte.
	Este símbolo indica: Riesgo de peligro/ dañosUna situación o acción peligrosa puede causar daños, lesiones o incluso lamuerte.
	Este símbolo indica: ¡Ojo! ; información importanteLa negligencia de esta información puede causar una situación peligrosa.
	AC («alternating current » o corriente alterna)
	DC («direct current » o corriente continua)
	AC y DC
	Aislamiento doble (clase de protección II)
	Conexión a tierra
	Fusible
	Condensador
	Diodo
	Continuidad
	Retroiluminación

3. Instrucciones de seguridad

	Siga las siguientes instrucciones para garantizar un uso seguro del multímet ro y sus funciones.
	Respete todas las instrucciones con respecto a la seguridad y el uso al utilizar el aparato. Nunca sobrepase los valores límites menc ionados.
	ADVERTENCIA:Por razones de seguridad, lea este manual del usuario.
	Nota: Esto es la traducción de la advertencia de la parte trasera del aparato.
	ADVERTENCIA: Para evitar descargas eléctricas, siempre desconecte las puntas de prueba antes de abrir la caja. Para evitar daños y lesiones, utilice sólo pilas y fusibles con las especificaciones mencionadas en este manual del usuario.Nota: Véase la advertencia en la parte trasera del aparato.
		No exponga el aparato al frío, el calor ni grandes variaciones temperatura. Espere hasta que el aparato haya alcanzado la temperatura ambiente antes de desplazarlo para evitar condensación y errores de medición.
		No agite el aparato. Evite usar excesiva fuerza durante la operación.
		El aparato pertenece al grado de contaminación 2. Sólo es ap para el uso en interiores. No exponga este equipo a lluvia ni humedad. No exponga el aparato a ningún tipo de salpicadura o goteo. No es apto para el uso industrial. Véase el capítulo 5 « Grado de contaminación ».
	Mantenga el aparato lejos del alcance de personas no capacitadas y ni
	Riesgo de descarga eléctrica durante el funcionamiento. Sea cuidadoso al efectuar mediciones en un circuito bajo tensión. Sea extremadamente cuidadoso al medir una tensión > 60 VCC o 30 VCA RMS.
	No reemplace los componentes internos. Reemplace los accesorios dañados o perdidos por accesorios del mismo tipo. Contacte con su distribuidor si necesita piezas de recambio.
	El aparato pertenece a la categoría de sobretensión CAT IV 600V / CAT III 1000V. Nunca utilice este aparato en una categoría más elevada qu mencionada. Véase el capítulo 4 « Categorías de sobretensión/ instalación ».
	Lea atentamente este manual del usuario. Familiarícese con el funcionamiento del aparato antes de utilizarlo.
	Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.
	Utilice sólo el aparato para las aplicaciones descritas en este manual. Su uso incorrecto anula la garantía completamente. Los daños causados p descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.
	Seleccione la función correcta antes de conectar las puntas de prueba a circuito.
	No efectúe mediciones en un circuito que pueda tener una tensión > 1000 V (DC o rms AC).
	No mida la corriente en un circuito con > 1000 V.
	No mida la resistencia, el diodo ni la continuidad en un circuito bajo tensión.
	Asegúrese de que las puntas de prueba no estén dañadas antes de cada uso.¡Ponga siempre sus dedos detrás de la barrera de protección! Nunca toque bornes libres si el aparato está conectado al circ uito.
	Desactive el multímetro y saque las puntas de prueba antes de reemplazar pilas o fusibles.

Elevadas crestas de tensión podrían dañar el multímetro al realizar mediciones en televisores o circuitos de alimentación conmutados

4. Categorías de sobretensión/ instalación

Los multímetros han sido clasificados según el riesgo y la gravedad de las sobretensiones transitorias que pueden surgir en las puntas de prueba. Una sobretensión transitoria es un aumento corto de la tensión inducido por un sistema, p.ej. caída de un rayo en un de alta tensión.

Las categorías según EN 61010-1 son:

CAT I	Un DMM de la categoría CAT I es apto para medir circuitos electrónicos protegidos no conectados directamente a la red eléctrica, p.ej. conexiones electrónicos circuitos, señales de control, etc.
CAT II	Un DMM de la categoría CAT II es apto para la medición en un ambiente CAT I, aparatos monofásicos conectados a la red eléctrica con un conector y circuitos en un ambiente doméstico normal, a condición de que el circuito esté a una distancia mínima de 10m de un ambiente CAT III o 20m de un ambiente CAT IV.Ejemplo: alimentación de aparatos electrodomésticos y herramientas portátiles, etc.
CAT III	Un DMM de la categoría CAT III no sólo es apto para la medición en un ambiente CAT I y CAT II, sino también para la medición de un aparato mono- o polifásico (fijo) a una distancia mínima de 10m de un ambiente CAT IV, y para la medición en o de una caja de de distribución (cortocircuitos, circuitos de iluminación, horno eléctrico).
CAT IV	Un DMM de la categoría CAT IV es apto tanto para la medición en un ambiente CAT I, CAT II y CAT III, como para la medición en una entrada de energía al nivel primario.Observación: Cualquier medición efectuada en un aparato, cuyos cables están en el exterior (tanto subterráneo como supraterrenal), necesita un DMM de la categoría CAT IV.

Advertencia:

Este multímetro ha sido diseñado según la norma EN 61010-1, categoría de instalación CAT IV 600V / CAT III 1000V, lo que implica restricciones de uso referentes a la tensión y las tensiones de cresta pueden aparecer en el ambiente de uso.

Este multímetro es apto para mediciones hasta 1000V:

• circuitos electrónicos protegidos que no están conectados directamente a la red eléctrica, p.ej. señales de control, circuitos después de un transformador de separación,...;
• circuitos directamente conectados directamente a la red eléctrica pero limitados a:
• mediciones de aparatos monofásicos conectados a la red eléctrica por un conector;
• mediciones de aparatos monofásicos conectados a la red eléctrica por un conector y circuitos en un ambiente doméstico normal, a condición de que el circuito esté a una distancia mínima de 10m de un ambiente CAT IV. Ejemplo: alimentación de aparatos domésticos y herramientas portátiles...

- mediciones en/de cajas de distribución de baja tensión (cajas de fusibles después de caja contador);

- mediciones de un aparato y un circuito mono-o polifásico (fijo) salvo en un ambiente CAT IV (p.ej. enchufe, cocina eléctrica, circuitos de iluminación, conexiones de corriente, cajas de distribución de baja tensión y disyuntores).

Este multímetro es apto para mediciones hasta 600V:

- mediciones en caja de distribución e instalaciones exteriores (incluyendo las cajas contador y equipo/circuitos exteriores o desconectados de un ambiente doméstico,

p.ej. circuitos en cobertizos, glorietas y garajes separados, o circuitos que utilizan cables subterráneos, p.ej. iluminación de jardín, bombas de piscinas...

Este multímetro no es apto para:

• mediciones de tensión > 1000 V
  • mediciones de tensión > 10A

Este aparato sólo es apto para mediciones hasta 600 V en CAT IV y hasta 1000V in CAT III.

5. Grado de contaminación (Pollution degree)

La norma IEC 61010-1 especifica los diferentes tipos de contaminación ambiental. Cada tipo necesita su propio nivel de protección para garantizar la seguridad. Un ambiente rugoso necesita un nivel de protección más severo. El nivel de protección adaptado a un ambiente preciso depende del aislamiento y la calidad de la caja. El grado de contaminación del DMM indica el ambiente en el que se puede utilizar el DMM.

Grado de contaminación 1	Ausencia de contaminación o contaminación seca y sólo no conductora. Contaminación no influenciable (sólo en un ambiente herméticamente cerrado).
Grado de contaminación 2	Sólo contaminación no conductora. De vez en c uando, puede sobrevenir una conducción corta causada por la condensación (ambiente doméstico y de oficina).
Grado de contaminación 3	Contaminación conductora o contaminación seca y no conductora puede volverse conductora a causa de la condensación (ambiente industrial o ambiente expuesto al aire libre pero lejos del alcance de precipitaciones).
Grado de contaminación 4	Contaminación que genera una conducción persistente causada por polvo conductor, o por la lluvia o la nieve (ambiente expuesto al aire libre, y a humedad y partículas finas elevadas).

ADVERTENCIA:

Este aparato ha sido diseñado según la norma EN 61010-1, grado de contaminación 2, lo que implica restricciones de uso con respecto a la contaminación que puede aparecer en un ambiente de uso. Véase la lista arriba.

Este aparato sólo es apto para mediciones en un ambiente con un grado de contaminación 2, clase 2.

6. Descripción

Véase las figuras en la página Error! Bookmark not defined. y 3 de este manual del usuario.

6.1 Mult ímetro

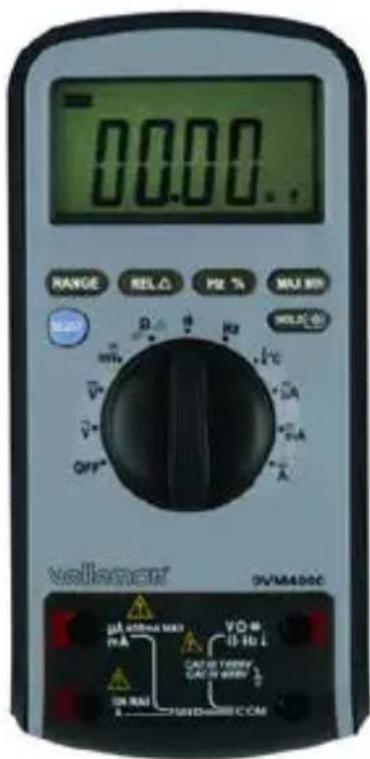

1	pantalla LCD	7	entrada « COM »
2	teclas de función	8	conexión PC Link (sólo DVM4100)
3	selector	9	N/A
4	entrada « VΩ▶Hz »	10	soporte
5	entrada « μAmA »	11	compartimento de pilas
6	entrada « 10A »

6.2 Pantalla LCD

	Símbolo	Descripción
A		valor negativo
B		tensión o corriente CA
C		tensión o corriente CC
D	A	selección automática del rango
E	PC-LINK	transmisión de datos (sólo DVM4100)
F	H	retenc ión de lect ura (data hold)
G	REL	medición relativa
H	MAX	valor máx.
I MIN valor mín.
J		indicación de batería baja
K		prueba de continuidad
L		prueba de diodos
M	% °C°FKMΩ HznμmFAV	unidades de medición

6.3 Teclas de función

	Función	Descripción
SELECT	+	selección de medición de la resistencia, el diodo o la continuidad
	mA μA	selección de la corriente CC o CA
	desactivación	mantenga pulsada la tec la durante la activación del multímetro para desactivar el modo de espera (sleep)
H]	s	retención de lectura (data hold); mantenga pulsada la tecla para activar/desactivar la retroiluminación
RANGE	V~, V=, Ω, mA, μA	selección manual del rango; mantenga pulsada la tecla para volver a la selección automática
REL △	odas salv o Hz/ Duty	medición relativa
Hz %	V~, A, mA, μA	contador de frec uenc ia, ciclo de trabajo mantenga pulsada la tec la durante la activación delaparato para la transmisión de datos (sólo DVM4100)
MAX MIN	todas salvo Hz/ Duty, ++	valor máx. o mín.mantenga pulsada la tecla para volver a la función de medición normal

6.4 Descripción de las funciones

Retención de lectura (DATA HOLD)

• Esta función bloquea el valor medido en la pantalla.
• Pulse la tecla HOLD. H se visualiza [F]. El multímetro pasa al modo de selección automático del rango.
• Pulse RANGE o HOLD para salir de la función.

Selección automática/ manual del rango

• En el modo AUTO, el rango se selecciona de manera automática según el valor medido. Esta función es la función por defecto para cualquier función que tiene más que un rango.
• En el modo manual, seleccione el rango usted mismo. Pulse la tecla « RANGE » para seleccionar el rango deseado.
• Mantenga pulsada la tecla « RANGE » para salir de la función. AUTO se visualiza.

Modo de espera (SLEEP)

• El aparato pasa al modo de espera 30 minutos después del último uso.
• Pulse la tecla « HOLD » o gire el selector para volver a activar el aparato.
• Mantenga pulsada la tecla « SELECT » durante la activación del aparato para desactivar el modo de espera.

Medición relativa

• Efectúe la medición.
• Pulse la tecla « REL△ » para guardar el valor. Efectúe la segunda medición. La diferencia entre el valor de referencia y el segundo valor se visualiza con el símbolo REL [G].
• Mantenga pulsada la tecla « REL△ » para desactivar la función.

6.5 PC Link (sólo DVM4100)

• PC Link solo es compatible con Windows XP, Vista, Windows 7 32 y 64 bits
- Instale el driver y el software necesarios en el ordenador. Introduzca el CD-ROM incl. en el lector y abra el fichero README.pdf. La instalación se inicia automáticamente. Siga las instrucciones (sólo en inglés) visualizadas en la pantalla.

Nota:

• Instale el software PC Link y el driver USB. Vuelva a iniciar el ordenador.
• Conéctese al ordenador como administrador. Para Vista/Windows 7: desactive el UAC (User Account Control) (mediante el panel de configuración – System and Security – Action Center – User Account Control settings -> Never notify.)

- Conecte el aparato con el cable USB incl. al puerto USB del ordenador

- Mantenga pulsada la tecla « Hz% » y active el aparato. La función se activa y PC-LINK se visualiza [E].

Nota:

• No es posible activar la función PC LINK durante una medición. Desactive el aparato antes de activar la función.
• Mantenga pulsada la tecla « SELECT » y « Hz% », y active el aparato para desactivar la función de desactivación automática.

- Abra la aplicación PC-LINK y haga clic en SET. Seleccione System Set y luego el puerto COM correcto bajo Serial Port Select. Entre en el Operador de Aparatos (Device Manager) para determinar el puerto:

- Haga clic con el botón derecho del ratón en My Computer, luego haga clic en Properties.

- Abra Hardware y haga clic en Device Manager.

- Entre en la lista Ports (Com and LPT). Haga clic en (+) para visualizar los puertos instalados. Si se ha logrado la instalación, Prolific USB-to-Serial COM

Port (COM x) se visualiza (COM x es el puerto con x = número).

• Seleccione la frecuencia de muest reo deseado.
• Haga clic en Start bajo PC-LINK SOFT para efectuar la medición y para visualizar los valores en la interfaz.
• Desactive el aparato para salir de la función.
• Consulte el fichero de ayuda para más información sobre PC-LINK SOFT.

7. Uso

Riesgo de descarga eléctrica durante el funcionamiento. Sea cuidadoso al efectuar mediciones en un circuito bajo tensión.

Asegúrese de que seleccione la función y el rango correcto y que conecte todas las conexiones correctamente antes cada medición. Controle el estado del aparato y las puntas de prueba antes de cada medición.

• Nunca exceda los valores límites de protección mencionados en las especificaciones para cada rango de medición.
• Nunca toque terminales no utilizados cuando el multímetro está conectado a un circ uito a prueba.
• Utilice el aparato sólo al respetar los valores de la categoría de sobretensión/instalación mencionados. Nunca mida tensiones que pueden sobrepasar los valores mencionados.
• Seleccione un rango más elevado si no conoce el valor de antemano y seleccione gradualmente el rango inferior.
• Desconecte las puntas de prueba del circuito analizado antes de seleccionar otra función u ot ro rango.
• Pueden producirse arcos de tensión en los extremos de las puntas de prueba durante la comprobación de televisiones o alimentaciones a conmutación. Tales arcos pueden dañar el multímetro.
• Sea extremadamente cuidadoso al medir tensiones más de 60Vdc o 30Vac rms. Coloque sus dedos detrás de la barrera protectora al operar el multímetro.
• No mida la corriente en un circuito con >1000V .
• No mida resistencias, diodos o continuidad en circuitos bajo tensión. Asegúrese que hayan sido descargados todos los condensadores.

7.1 Medir la tensión

Nunca efectúe mediciones en un circuito con una tensión > 600V CAT IV o 1000V CAT III

Sea extremadamente cuidadoso al medir una tensión > 60 VCC o 30 VCA RMS. ¡Ponga siempre sus dedos detrás de la barrera de protección!! Nunc toque terminales no utilizados cuando el multímetro está conectado a un circ uito a prueba.

• Conecte la punta de prueba roja al borne « VΩ » + Hz » y la punta de prueba negra al borne « COM ».
• Seleccione el rango « V » para mediciones CC o el rango « V \~ » para mediciones CA.
• Pulse la tecla « RANGE » para seleccionar el rango de manera manual.
• Conecte las puntas de prueba al circuito.
• Se visualiza el valor medido en la pantalla.

Nota:

• el valor que se visualiza para una medición OC va precedido por « - » si está presente una polaridad negativa en la punta de prueba roja.
• Al medir el DC offset de una tensión CA, primero mide la tensión CA y seleccione un rango igual o superior al rango de tensión CA.

7.2 Medir la resistencia

Nunca mide la resistencia de un circuito bajo tensión

• Conecte la punta de prueba roja al borne « VΩ » • Hz » y la punta de prueba negra al borne « COM ».
• Seleccione el rango « Ω ». Si fuera necesario, pulse la tecla « SELECT » hasta que se visualice MΩ.
• Pulse la tecla « RANGE » para seleccionar el rango de manera manual.
• Conecte las puntas de prueba al circuito.
• Se visualiza el valor medido en la pantalla.

Nota:

o No mida la resistencia de un circuito bajo tensión y descargue todos los condensadores antes de la medición.
Para aumentar la precisión de una medición de una débil resistencia, mantenga las puntas de prueba la una contra la otra y determine la resistencia de las puntas de prueba. Luego, reste este valor del valor del circuito medido.
- Para rangos superiores a 10MΩ, el valor visualizado se estabiliza sólo después de algunos segundos.
- Si no está conectado la entrada, es decir, en un circuito abierto, se visualiza « OL » para indicar que la resistencia es superior al rango

7.3 Prueba de continuidad

No mida la continuidad de un circuito bajo tensión.

• Conecte la punta de prueba roja al borne « VΩ » Hz » y la punta de prueba negra al borne « COM ».
• Seleccione el rango « ★ ◆ ».
• Pulse la tecla « SÉLECT » para seleccionar el rango « 📄 ».
• Conecte las puntas de prueba al circuito.
• El aparato emite un toño continuo y visualiza el valor de resistencia si la resistencia es inferior a 40 Ω. Si la entrada no está conectada, es decir, en un circuito abierto, se visualiza « OL » para indicar el sobrerango.

Nota: No mide la continuidad de un circuito bajo tensión y descargue todos los condensadores antes de la medición

Medir el diodo

No mida el diodo de un circuito bajo tensión

• Conecte la punta de prueba roja al borne « VΩ ➕ +Hz ↓ » y la punta de prueba negra al borne « COM ».
• Seleccione el rango « ★ «».
• Pulse la tecla « SÉLECT » para seleccionar el rango « ★ ».
• Conecte la punta de prueba roja al ánodo del diodo y la punta de prueba negra al cát odo.
• El multímetro visualiza la tensión directa aproximativa del diodo. El multímetro visualiza « OL » en caso de una conexión invertida.

Nota:

o No mida el diodo de un circuito bajo tensión y descargue todos los condensadores antes de la medición.
o Medir el diodo incorporado en un circuito puede visualizar valores incorrectos. Desconecte el diodo que quiere medir del circuito.

7.5 Medir la capacidad

No mida la capacidad de un circuito bajo tensión

• Conecte la punta de prueba roja al borne « VΩ » |Hz » y la punta de prueba negra al borne « COM ».
• Seleccione el rango « # ».
• Pulse la tecla « RANGE » para seleccionar el rango.

- Conecte las puntas de prueba al condensador. El valor medido se visualiza.

Nota:

• El multímetro estabiliza los datos visualizados sólo después de algunos segundos, lo que es normal para mediciones de fuertes capacidades (p.ej. 300.0μF rango >30s).
  Para aumentar la precisión de las mediciones de valores inferiores a 4 nF, primero conecte las puntas de prueba. Recuerde el valor de capacidad visualizado y réstelo del valor de capacidad medido del circuito.
  o No mida la capacidad de un circuito bajo tensión y descargue todos los condensadores antes de la medición.

7.6 Medir la frecuencia

	No mida la frecuencia de un circuito con una tensión > 1000 V.
	Sea extremadamente cuidadoso al medir una tensión > 60 VCC o 30 VCA RMS. ¡Ponga siempre sus dedos detrás de la barrera de protección!! Nunc toque terminales no utilizados cuando el multímetro está conectado a un circuito a prueba.

• Conecte la punta de prueba roja al borne « VΩ » |Hz » y la punta de prueba negra al borne « COM ».
• Seleccione el rango « Hz ».
• Pulse la tecla « RANGE » para seleccionar el rango.
• Conecte las puntas de prueba al circuito. El valor medido se visualiza.

Nota:

• Es posible medir la frecuencia durante la medición de una corriente o una tensión CA. Efectúe la medición y pulse la tecla « Hz% ».
  o Utilice cables blindados para medir señales débiles en un ambiente ruidoso.

7.7 Medir la temperatura

No toque el circuito bajo tensión con la sonda térmica

• Seleccione el rango « °C ». la temperatura ambiente se visualiza si la sonda térmica no está conectada.
• Introduzca el adaptador en las entradas « VΩ » Hz » y « COM » (alinee + y VΩ » Hz)
• Introduzca el termopar en el adaptador (alinee + y +).
• Mantenga la sonda contra el objeto que quiere medir
• El valor medido se visualiza.

7.8 Medir la corriente

	No mida una corriente de un circuito con una tensión > 1000 V.
	Para corrientes hasta 600 ma, utilice el borne « μAmA ». Para corrientes hasta 10 A, utilice el borne « 10A ».
	Sea extremadamente cuidadoso al medir una tensión > 60 VCC o 30 VCA RMS. ¡Ponga siempre sus dedos detrás de la barrera de protección!!

• Para mediciones hasta 600 mA: Introduzca la punta de prueba roja en el borne « μAmA » y la punta de prueba negra en el borne « COM ».
• Para mediciones hasta 10 A: Introduzca la punta de prueba roja en el borne « 10A » y la punta de prueba negra en el borne « COM ».
• Seleccione el rango « μA » para mediciones hasta 600 μA (sólo si la punta de prueba está introducida en el borne « μAmA »).

• Seleccione el rango « mA » para mediciones hasta 600 mA (sólo si la punta de prueba está introducida en el borne « μAmA »).

• Seleccione el rango « A » para mediciones hasta 10 A (sólo si la punta de prueba está introducida en el borne « 10A »).

• Pulse la tecla « SELECT » para seleccionar el rango de corriente CC (DCA) o CA (ACA).
• Conecte las puntas de prueba en serie al circuito.
• El valor medido se visualiza.

Nota :

• El valor visualizado para una medición de corriente CC va precedido por « - » si está presente una polaridad negativa en la punta de prueba roja.
• El rango « μAmA » está protegido contra las corrientes excesivas por un fusible F630 mA, 1000 V; el rango « 10A » está protegido contra las corrientes excesivas por un fusible F10 A, 1000 V.

8. Mantenimiento

No reemplace los componentes internos. Reemplace los accesorios daño perdidos por accesorios con las mismas especificaciones. Contacte con su distribuidor si necesita piezas de recambio.

a. Mantenimiento general

Limpie el aparato regularmente con un paño húmedo sin pelusas. Evite el uso de alcohol y de disolventes.

b. Reemplazar los fusibles

Desactive el aparato, desconecte el aparato de la red eléctrica y quite las puntas de prueba antes de reemplazar las pilas o fusibles.

Véase las figuras en la página 3 de este manual del usuario.

• Desatornille los 4 tornillos de la parte trasera del aparato ( en la figura) et ouvrir le multimètre.
• Desatornille el tornillo del CI (f en la figura) y saque el CI.
• Saque el fusible fundido del port afusibles y reemplácelo por un fusible idéntico (F630 mA/1000 V - ∅10.3x38 mm, F10 A/1000 V - ∅10.3x38 mm).
• Vuelva a cerrar el aparato.

c. Reemplazar las pilas

Reemplace las pilas en cuanto aparezca el símbolo para evitar resultados de medición incorrectos que puedan causar descar eléctricas.

Desactive el aparato, desconecte el aparato de la red eléctrica y qui las puntas de prueba antes de reemplazar las pilas o fusibles.

Véase las figuras en la página 3 de este manual del usuario.

• Desatornille los 2 tornillos de la parte trasera del aparato ( ▶ en la figura) y abra el compartimento de pilas.
• Reemplace la pila (9V 6LF22). No utilice una pila recargable.
• Vuelva a cerrar el compartimento de pilas.

9. Especificaciones

¡Este aparato no está calibrado por defecto!

Instrucciones sobre el ambiente de uso:

• No utilice este aparato en un ambiente CAT I, CAT II, CAT III (<1000V) o CAT IV (<600V) (véase §4).
• Utilice este aparato sólo en un ambiente con un grado de contaminación 2 (véase §5)

Condiciones ideales:

o temperatura: de 18 a 28°C

o humedad relativa: máx. 75%
o altitud: máx. 2000 m

9.1. Especificaciones generales

Tensión máx.	600V CAT IV, 1000V CAT III
Pantalla	LCD de 3^5/6 dígitos, de 2 a 3 muestreos por seg.
Protección por fusible	rango μAmA: 630mA/1000V ( 10.3 × 38 mm)rango 10A: 10A/1000V ( 10.3 × 38 mm)
Coeficiente de temperatura	0.1x/ ^ C (<18 ^ C o >28 ^ C)
Alimentación	pila alcalina 6LR61 de 9V
Selección del rango	manual/ automática
Indicador de polaridad	se visualiza " - "
Indicador de sobre rango	se visualiza automáticamente " OL "
Indicador de batería baja	se visualiza " [bora]
Temperatura de funcionamiento	de 0 ^ C a 40 ^ C (<80%RH, <10 ^ C sin condensado)
Temperatura de almacenamiento	de -10 ^ C a 50 ^ C(<70%RH, sin pila)
Dimensiones	190x90x40mm
Peso	±500g (pila incl.)

Rango	Resolución	Precisión
600mV	100μV	±(0.5% de la lectura + 5 dígitos)
6V	1mV	±(0.8% de la lectura + 5 dígitos)
60V	10mV
600V	100mV
1000V	1V	±(1.0% de la lectura + 2 dígitos)

Impedancia de entrada: 10MΩ para cada rango

9.3. Tensión alterna

Rango	Resolución	Precisión
600mV	100μV	±(1.0% de la lectura + 5 dígitos)
6V	1mV
60V	10mV
600V	100mV
1000V	1V	±(1.5% de la lectura + 2 dígitos)

Impedancia de entrada: >10MΩ para cada rango
Rango de frecuencia: de 40 a 400Hz
Protección de sobrecarga: 1000Vdc o ac rms.

Al efectuar una medición de corriente > 6 A: medición continua de máx. 15 segundos seguida por una interrupción de 15 minutos entre 2 mediciones.
Protección de sobrecarga: fusible F0.63A/1000V fusible – F10A/1000V

9.5. Resistencia

Rango	Resolución	Precisión
600Ω	0.1Ω	±(0.5% de la lectura + 3 dígitos)
6kΩ	1Ω	±(0.5% de la lectura + 2 dígitos)
60kΩ	10Ω
600kΩ	100Ω
6MΩ	1kΩ
60MΩ	10kΩ	±(1.5% de la lectura + 5 dígitos)

Nota: rango 600Ω, cortocircuite las puntas de prueba para determinar la resistencia, reste este valor del valor medido.

9.6. Prueba de diodos y de prueba de continuidad acústica

Rango	Parámetros
	señal acústica si la resistencia < 30ΩCorriente de prueba directa (CC): ± 1mATensión de prueba inversa: ± 1.5VCC

9.7 Capacidad

Rango	Resolución	Precisión
60nF	10pF	<10nF: ±(5.0% de la (lectura - 50 dígitos) + 20 dígitos)>10nF: ±(3.0% de la lectura + 10 dígitos)
600nF	100pF	±(5.0% de la lectura +10 dígitos)
6μF	1nF
60μF	10nF
300μF	100nF

9.8 Temperatura

rango	resolución	precisión
-55°C ~ 0°C	0.1°C	± (5.0% de la lectura + 4°C)
1°C ~ 400°C		± (1.0% de la lectura + 3°C)
401°C ~ 1,000°C	1°C	± (2.0% de la lectura)

Nota: sin errores del termopar

9.9 Frecuencia

rango resolución		precisión
		Logica(1Hz~ 1MHz)	Lineal(6Hz~ 10KHz)
99.99Hz	0.01Hz	± (0.1% de la lectura + 3 dígitos)	± (0.05% de la lectura + 8 dígitos)
999.9Hz	0.1Hz
9.999kHz	1Hz
99.99kHz	10Hz		N.A.
999.99kHz	100Hz

Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.

© DERECHOS DE AUTOR

Velleman NV dispone de los derechos de autor para este manual del usuario.

Todos los derechos mundiales reservados. Está estrictamente prohibido reproducir, traducir, copiar, editar y guardar este manual del usuario o partes de ello sin previo permiso escrito del derecho habiente.

BEDIENUNGSANLEITUNG

1. Einführung

Garantía de servicio y calidad Velleman®

Desde su fundación en 1972 Velleman® ha adquirido una amplia experiencia como distribuidor en el sector de la electrónica en más de 85 países. Todos nuestros productos responden a normas de calidad rigurosas y disposiciones legales vigentes en la UE. Para garantizar la calidad, sometemos nuestros productos regularmente a controles de calidad adicionales, tanto a través de nuestro propio servicio de calidad como de un servicio de calidad externo. En el caso improbable de que surgieran problemas a pesar de todas las precauciones, es posible recurrir a nuestra garantía (véase las condiciones de garantía).

Condiciones generales referentes a la garantía sobre productos de venta al público (para la Unión Europea):

• Todos los productos de venta al público tienen un período de garantía de 24 meses contra errores de producción o errores en materiales desde la adquisición original;
• Si la queja está fundada y si la reparación o sustitución de un artículo no es posible, o si los gastos son desproporcionados, Velleman® autoriza reemplazar el artículo por un artículo equivalente o reembolsar la totalidad o una parte del precio de compra. En este caso, usted recibirá un artículo de recambio o el reembolso completo del precio de compra si encuentra algún fallo hasta un año después de la compra y entrega, o un artículo de recambio al 50% del precio de compra o el reembolso del 50% del precio de compra si encuentra un

fallo después de 1 año y hasta los 2 años después de la compra y entrega.

Por consiguiente, están excluidos entre otras cosas:

- todos los daños causados directa o indirectamente al aparato (p.ej. por oxidación, choques, caída,...) y a su contenido (p.ej. pérdida de datos) después de la entrega y causados por el aparato, y cualquier indemnización por posible pérdida de ganancias;

- partes o accesorios, que estén expuestos al desgaste causado por un uso normal, como por ejemplo baterías (tanto recargables como no recargables, incorporadas o reemplazables), bombillas, partes de goma, etc. (lista ilimitada);

- defectos causados por un incendio, daños causados por el agua, rayos, accidentes, catástrofes naturales, etc.;

- defectos causados a conciencia, descuido o por malos tratos, un mantenimiento inapropiado o un uso anormal del aparato contrario a las instrucciones del fabricante;

- daños causados por un uso comercial, profesional o colectivo del aparato (el período de garantía se reducirá a 6 meses con uso profesional);

- daños causados por un uso incorrecto o un uso ajeno al que está previsto el producto inicialmente como está descrito en el manual del usuario;

- daños causados por una protección insuficiente al transportar el aparato.

- daños causados por reparaciones o modificaciones efectuadas por una tercera persona sin la autorización explícita de Velleman®;

- se calcula gastos de transporte de y a Velleman® si el aparato ya no está cubierto por la garantía.

- Cualquier artículo que tenga que ser reparado tendrá que ser devuelto a su distribuidor Velleman®. Devuelva el aparato con la factura de compra original y transpórtelo en un embalaje sólido (preferentemente el embalaje original). Incluya también una buena descripción del fallo;

- Consejo: Lea el manual del usuario y controle los cables, las pilas, etc. antes de devolver el aparato. Si no se encuentra un defecto en el artículo los gastos podrían correr a cargo del cliente;

- Los gastos de transporte correrán a carga del cliente para una reparación efectuada fuera del período de garantía.

- Cualquier gesto comercial no disminuye estos derechos.

La lista previamente mencionada puede ser adaptada según el tipo de artículo (véase el manual del usuario del artículo en cuestión).

DE
