DVM4200 - Multimeter VELLEMAN - Kostenlose Bedienungsanleitung

Produkttyp	Digitalmultimeter
Modell	DVM4200
Marke	Velleman
Abmessungen (ca.)	180 x 90 x 50 mm
Gewicht (ca.)	350 g
Stromversorgung	9V-Batterie (Typ 6F22)
Anzeige	LCD 4000 Zähler
Gleichspannung (max)	600 V
Wechselspannung (max)	600 V
Gleichstrom (max)	10 A
Widerstand (max)	40 MΩ
Kapazität (max)	100 µF
Frequenz (max)	10 MHz
Temperatur	-20°C bis 1000°C (mit Thermoelement)
Diodentest / Durchgangsprüfung	Ja
Sicherheitskategorie	CAT II 600 V, CAT I 1000 V (IEC 61010)
Wartung und Reinigung	Mit einem trockenen Tuch reinigen. Keine Lösungsmittel oder Scheuermittel verwenden.

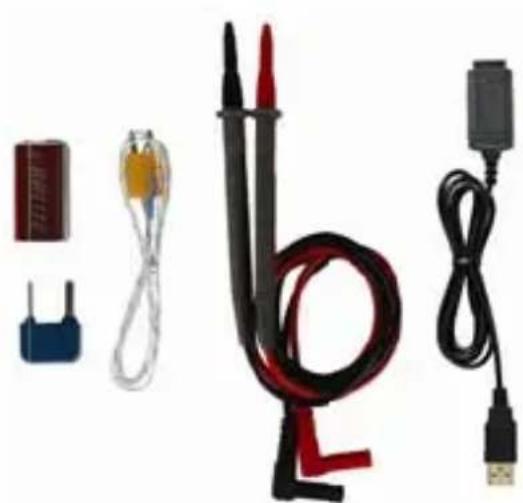

Ersatzteile verfügbar	Batterien, Sicherungen, Messspitzen, Thermoelement
Reparierbarkeit	Gehäuse mit Schrauben geöffnet; Standardbauteile austauschbar

Häufig gestellte Fragen - DVM4200 VELLEMAN

Wie ersetze ich die Batterie des DVM4200?

Drehen Sie das Gerät um, lösen Sie die Schraube und entfernen Sie das Batteriefach. Ersetzen Sie die 9V-Batterie (Typ 6F22) unter Beachtung der Polarität.

Welche Sicherheitskategorie hat das DVM4200?

Das DVM4200 ist nach IEC 61010 zertifiziert mit CAT II 600 V und CAT I 1000 V.

Wie misst man Wechselspannung?

Drehen Sie den Drehschalter auf die Position V~. Schließen Sie die Messspitzen parallel zur Quelle an. Der Wert wird in Volt angezeigt.

Was tun, wenn das Gerät 'OL' anzeigt?

'OL' bedeutet über dem Grenzwert (OverLoad). Dies zeigt an, dass die Messung den ausgewählten Bereich überschreitet. Wechseln Sie zu einem höheren Bereich.

Wie testet man eine Diode mit diesem Multimeter?

Stellen Sie den Drehschalter auf das Diodensymbol. Schließen Sie die rote Sonde an die Anode, die schwarze an die Kathode. Die Durchlassspannung wird angezeigt (ca. 0,6 V für eine Siliziumdiode).

Ist die Sicherung austauschbar?

Ja, das DVM4200 verfügt über Schutzsicherungen. Öffnen Sie das Gehäuse und ersetzen Sie die defekte Sicherung durch ein identisches Modell (oft 0,5 A/250 V und 10 A/250 V).

Wie verwende ich die Temperaturmessfunktion?

Schließen Sie das mitgelieferte Thermoelement an die Anschlüsse COM und V/Ω/°C an. Wählen Sie mit dem Drehschalter die Position °C oder °F. Platzieren Sie die Sonde auf dem zu messenden Objekt.

Warum bleibt das Display aus?

Überprüfen Sie die Batterie. Wenn sie entladen ist, ersetzen Sie sie. Stellen Sie auch sicher, dass der Drehschalter nicht auf 'OFF' steht.

Wie reinige ich das Gerät?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie niemals Lösungsmittel, Chemikalien oder Wasser, um das Innere zu reinigen.

Kann ich stromführende Schaltungen messen?

Ja, aber beachten Sie die Sicherheitsgrenzen: Überschreiten Sie nicht 600 V in CAT II. Tragen Sie geeignete PSA und messen Sie niemals an feuchten Schaltungen.

BEDIENUNGSANLEITUNG DVM4200 VELLEMAN

BEDIENUNG SANLEITUNG 56

Handmatig e/automatische I reikinstelling

9.10. Frequentiemeting

Bereik	Resolutie	Nauwkeurig heid
		Logisch(1Hz~1MHz)	Lineair(6Hz~10KHz)
66.66Hz	0.01Hz	±(0.1% vd uitlezing + 3 digits)	±(0.05% vd uitlezing + 8 digits)
660.0Hz	0.1Hz
6.600KHz	1Hz
66.00kHz	10Hz		N.A.
660.0kHz	100Hz
6.600MHz	1KHz
66.00MHz	10KHz

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf derm Produkt oder der Verpackung zeigt an, dass die Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortiertes Hausmüll; die Einheit oder v erwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese Einheit muss an den Händler oder ein örtliche s Recycling-

Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften. Falls Zweife I bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Belhörde.

Wir bedanken uns für den Kauf des DVM4200! Lesen Sie diese Bedie nungsanleitung vor Inbetrieb nahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen.

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

2. Ver wendete Symbole

Dieses Symbol bedeutet: Bitte lesen Sie die Hinweise :

Das nicht Lesen der I Hinweise und der Bedienungsanleitung kann Schäden, Verletzungen oder den Tod verursachen.

Dieses Symbol bedeutet Gefahr:

Gefährliche Bedingungen oder Aktivitäten, können Verletzungen oder den To d verursachen

Dieses Symbol bedeutet Risiko auf Gefahr/Schäden:

Gefährliche Bedingungen oder Aktivitäten, können Verletzungen oder den To d verursachen

Dieses Symbol bedeutet Vorsicht, wichtige Information:

Be folgen Sie diese Information nicht, so kann dies zu einer gefährlichen Situation führen

AC (Wechselstrom)

DIC (Gleichstrom)

So wohl Wechsel- als auch Gleichstrom

Dioppelte Isolierung (Schutzklasse II)

Erde, Masse

Sicherung

Ka pazität (Kondensator)

Diode

Diurchgang

3. Sich erheitshinweise

Befolgen Sie die Richtlinien (siehe unten) um eine sichere Anwendung zu gewährleisten und al le Funktionen des Gerätes völlig zu benutzen.

Respektieren Sie während der Anwendung des Gerätes alle Richtlinien in Bezug auf den Schutzzvor Stromschlägen und falsche Anwendung. Überschreiten Sie nie die angezeigten Grenzwerte.

DVM4200
	WARNUNG:Aus Sicherheitsgründen, bitte lesen Sie die Bedienungsanleitung.Bemerkung: dies ist die Übersetzung der Warnung, die sich oben auf der Rückseite des Gerätes befindet.
	WARNUNG: Um Stromschläge zu vermeiden, trennen Sie die Messleitungen vom Netz, bevor Sie das Batteriefach öffnen . Verwenden Sie das Gerät NICHT mit offenem Batteriefach. Um Brand zu vermeiden, verwenden Sie die richtigen Sicherungen.Bemerkung: dies ist die Übersetzung der Warnung, die sich auch auf der Rückseite des Geräte s befindet
		Setzen Sie das Gerät keiner Kälte, Hitze und großen Temperaturschwankungen aus. Nehmen Sie das Gerät nicht sofort in Betrieb, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat. Dies um Messfehler und Kondensation zu vermeiden.
		Vermeiden Sie Erschütterungen. Vermeiden Sie nohe Gewalt während der Bedienung.
		Gerät mit Verschmutzungsgrad 2, eignet sich nur für die Anwendung im Innenbereich! Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus.Eignet sich nicht für industrielle Anwendung. Siehe §5 Verschmutzung sg rad
	Halten Sie Kinder und Unbefugte vom Gerät fern.
	Stromschlaggefahr während der Anwendung des Multimeters. Seien Sie vorsichtig beim Messen von einem unter Strom stehendenkreis. Seien Sie vorsichtig wenn Sie mit Spannungen über 60Vdc oder 30Va crms arbeiten.
	Ersetzen Sie keine internen Komponenten. Ersetzen Sie beschädigte oder verloren gegangene Zubehörteile nur durch Zubehörteile des gleichen Typs. Bestellen Sie e ventuelle Ersatzteile bei Ihrem Fachhändler.
	Das Gerät gehört zur Messkategorie CAT IV 600V / CAT III 1000V. Verwenden Sie das Gerät nie in einer höheren Kategorie als angezeigt. Siehe §4 Überspannungs-/Messkateg orient.
	Lesen Sie diese Bedienungsanleitung sorgfältig durch. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktion en vertraut gemacht haben.
	Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
	Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.
	Beachten Sie, dass das Gerät sich in der richtigen Position befindet, ehe Sie es mit dem Test kreis verbinden.
	Messen Sie nie in Kr eisen mit Spannungen > 1000V (DC oder rms AC)
	Messen Sie keinen Strom in Kreisen mit einer Spannung > 1000V
	Führen Sie nie Widerstandsmessungen, Diodenmessungen oder Durchgangsprüfungen durch an Kreisen die möglicherweise unter Spannung stehen.
	Überprüfen Sie vor jedem Gebrauch, ob die Messleitungen nicht beschädigt sind.Halten Sie die Finger während der Messungen hinten den Prüfspitzen! Berühren Sie keine freien Messanschlüss e wenn das Gerät mit einem Kreis verbunden ist.
	Schalten Sie das Gerät aus und trennen Sie die Messleitung vom Kreis, ehe Sie die Batterie oder Sicherung ersetzen.
	Messungen in Fernsehgeräten oder Schaltkreisen können mit hohen Spannungsspitzen verbunden sein. Dies kann das Multimeter beschädigen.

4. Überspannungs-/Messkategorie

Die Multimeter werden gemäß Risiko und Ernst der Spannungsspitzen, die an dem Messpunkt auftreten können, aufgeteilt. Spannungsspitzen sind kurze Ausbrüche von Energie, die in einem System durch z.B. Blitzschlag an einem Hochspannungskabel, induziert werden.

Bei hochenergetischen Kreisen kann dies zu sehr gefährlichen Situati onen führen wenn diese Kreise genügend Strom liefern können, um einen Lichtbogen zu versorgen und einen Plasma-Durchschlag oder sogar eine Explosion zu verursachen.

Die bestehenden Kategorien gemäß EN 61010-1 sind:

CAT I	Ein CAT I-Multimeter eignet sich für Messungen an Stromkreisen, die nicht direkt mit dem Netz verbunden sind, z.B. batteriebetriebene Geräte, usw.
CAT II	Ein CAT II-Multimeter eignet sich für Messungen in CAT I-Um gebungen und an einphasigen Geräten, die über einen Stecker mit dem Netz verbunden sind, unter der Bedingung, dass der Kreis mindestens 10m / on einer CAT III-Quelle und min. 20m einer CAT IV-Quelle entfernt ist. Zum Beispiel, Haushaltsgeräte, tragbare Geräte, usw.
CAT III	Ein CAT III-Multimeter eignet sich nicht nur für Messungen an CAT I und CAT II-Quellen, sondern auch für Messungen an fest eingebauten Geräten wie z.B. Verteilertafeh, Kontrolleinheiten, Sicherungskasten, usw.
CAT IV	Ein CAT IV-Multimeter eignet sich nicht nur für Messungen in CAT I, CAT II und CAT III-Quellen, sondern auch für Messungen auf Primärversorgungsebene.Bemerken Sie, dass Sie für Messungen an Geräten, deren Zuleitungskabel sich außer Haus befinden (sowohl ober- als unterirdisch), ein CAT IV-Multimeter verwendem müssen.

Warnung:

Das Gerät wurde gemäß EN 610 10-1 Messkategorie CAT IV 600V / CAT III 1000V entworfen. Dies beinhaltet bestimmte Anwendung sbeschränkungen in Bezug auf Spannungen und Spannungsspätzen, die in der Gebrauchsumgebung, vorkommen können. Siehe Liste oben.

Das Gerät eignet sich für Messungen bis zu 1000V:

• Schutzkreise, die geschütztsind oder nicht direkt mit dem Netz verbunden sind z.B. Steuersignale und Elekt önkimessungen, Kreisen hinter einem Trenntransformator
• Kreise, die direkt mit dem Netz verbunden sind aber beschränkt auf:

o Messungen an einphasigem Geräten, über einen Stecker (Steckd) se) mit dem Netz verbunden
- Messungen an einphasigem Geräten und Kreisen direkt mit dem Netz verbunden in einer normalen häuslichen Umgebung in einem Abstand von über 10m einer

DVM4200

CAT IV Umgebung. (z.B. Beleuchtungskreise in einem Abstand von über 10m des Sicherungskastens)

• Messungen in/an Niederspannungsverteilungen (Sicherungskasten nach Zählerkasten)
• Messungen an einphasigen und mehrphasigen Geräten und Kreisen außer in einer CAT IV-Umgebung (z.B. Messungen an Steckdösen, Elektroherd, Beleuchtungskreisen, Stromschienen, Sicherungen und Leistungsschalter).

Das Gerät eignet sich für Messungen bis zu 600V:

- Messungen an Niederspannungsverteilungen und Außenanlagen. Diese enthalten Zählerkasten und Geräte/Kreise im Außenbereich oder unabhängig von der häuslichem Umgebung wie zJ3. Kreise in Scheu nen, Gartenhäuschen und allein stehendem Garagen oder Kreisen verbunden über unterirdische Leitungen wie Gartenbeleuchtung oder Teichpumpen, usw.

Das Gerät eignet sich nicht für:

• Spannungen höher als 1000V'
• Ströme höher als 10A

Das Gerät eignet sich nur für Messungen bis max. 1000V in einer CAT III-Umgebung oder max. 600V in einer CAT IV-Umgebung

5. Ver schmutzungsgrad (Pollution degree)

IEC 61010-1 spezifiziert verschiedene Umgebungstypen, die sich auf den anwesenden Verschmutzungsgrad stützen. Für diesen Verschmutzungsgrad gelten verschiedene Schutzmaßnahmen, die Sicherheit gewährleisten. Raue umgebungen erfordern einen besseren Schulz und den Schutz vor Verschmutzung, der in einer bestimmten Umgebung gilt, hängt in hohem Maße von der Isolierung und der Qualität des Gehäuses ab.

Diese Klassifizierung zeigt an, in welcher Umgebung Sie das Gerät verwenden dürfen.

Verschmutzungsgrad 1	Es gibt keine oder nur trockene, nichtleitende Verschmutzung. Die Verschmutzung hat also keinen Einfluss (komm t nur in hermetisch abgeschlossenen Räumen vor).
Verschmutzungsgrad 2	Es gibt nur nichtleitende Verschmutzung. Gelegentlich muss mit vorübergehender Leitfähigkeitdurch Kondensation gerechnet werden (hälsliche und Büro-Umgebungen gehören zu dieser Kategorie).
Verschmutzungsgrad 3	Es tritt leitfähige Verschmutzung oder trockene, nichtleitende Verschmutzung, die leitfähig wird, da Kondensation entsteht, auf. (industrielle Umgebungen und Umgebungen, die der frischen Luft ausgesetzt werden, aber nicht in direktem Kontakt mit Regen kommen).
Verschmutzungsgrad 4	Die Verschmutzung erzeugt eine bleibende Leitfähigkeit, die durch einen leitfähigen Staub, Regen oder Schnee (Außenumgebungen, die hohen Feuchtigkeitsniveaus oder hohen Konzentrationen mit feinen Teilen ausgesetzt werden) verursacht wird.

Warnung:

Das Gerät wurde gemäß EN 61010-1 Verschmutzungsgrad 2 entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf die Verschmutzungsgrad, die in der Gebrauchsumgebung, vorkommen kann. Siehe Liste oben.

Das Gerät eignet sich nur für die Anwendung in Umgebungen mit Verschmutzungsgrad 2

DVM4200

6. Bes chreibung

Siehe Abbildungen, Seite 2 und 3 dieser Bedienungsanleitung.

6.1 Multimeter

1	LCD-Bi Idschirm	7	COM -Buchse
2	Funkti onstasten	8	Ansc hluss PC link
3	Drehsc halter	9	wird rricht verwendet
4		10	Fuß
5	μAmA- Buchse	11	Batteriefach
6	1

6.2 Bildschirm

	Symbol		Umschreibung
A		[WHBH]	automatische Ausschaltung aktiv
B			DC-Strom oder -Spannung
C			negativer Wert
D			AC-Strom oder -Spannung
E	PC-L JNK		Datenübertragung
F			automatische Bereichseinstellung
G		MANU	das Gerät befindet sich im manuellen Bereichsmodu s
H			Höchstwert / Mindestwert
I		H	Data-Hold-Fuirktion
J			relative Messung
K		P-MAX	Max./Min. Spitzendaten werden angezeigt
L		8000	Subdisplay
M			Lo-Bat-Anzeige
N		01)	Durchgangsprüfung
O		[W6AS]	Diodentest
P		°C F [SZA7] MKΩHz	Messeinheiten
Q		[8064]	zweite Funktion aktiv
R		- 10 10	analoge Anzeige
S			Hauptbildschirm

6.3 Funktionstasten

	Funktion	Umschreibung
	Ω ➔ + 01)	schalten Sie zwischen Widerstand-, Dioden- und Durchg ang sprüfung
	A mA μA schal ten Sie zwischen DC- und AC-Strom
	V schal	ten Sie zwischen DC- und AC-Spannung
	°F°C	schalten Sie zwischen °C und °F.
	alle	Data-Hold-Funktion
	alle	halten Sie diese Taste gedrückt (±2s) um i ie Anzeige mit einer Verzögerung von 65 Sekunden festzu halten
	alle	halten Sie diese Taste beim Einschalten gedrückt (>2s) um das Display zu kontrollieren. Drücken Sie wieder, um das [display zu löschen
	alle	halten Sie diese Taste gedrückt, um die Hintergrundbeleuchtung ein- oder auszusci alten
	alle	drücken Sie diese Taste, um die zweite Funktion (Spitzenmodus) einzuschalten
	alle	drücken Sie diese Taste und danach RANGE um zum PC-Link-Modus zu gehen; wiederholen Sie, um den PC-Link Modus zu verlassen
	V, Hz, -1H2, A, mA, μA	manuelle Bereichseinstellung; halten Sie diese Taste gedrückt, um zur automatischen Bereichseinstellung zurückzukehren
	alle außer Hz/Duty	die relative Messfunktion ein- oder ausschalten
	ausschaltung	halten Sie diese Taste während der Einschaltung gedrückt, um die Standby -Funktion auszuschalten
	alle außer Hz/Duty, -1H	Höchst- oder Mindestwert halten Sie diese Taste gedrückt, um zum normalen Messmodus zurückzukehren

6.4 Umschreibung der Funktionen

Data-Hold-Funktion (DATA HOLD)

• Bei der Data-Hold-Funktion wird der Wert im Bildschirm festgehalten.
• Drücken Sie HOLD. H erscheint im Display [I]. Das Multimeter so altet auf manuelle Bereichseinstellung um.
• Drücken Sie HOLD um die Funktion auszuschalten.

Manuelle/a utomatische Bereichseinstellung

• In der automatischen Bereichseinstellung (AUTO) wählt das Multimeter selber den geeigneten Bereich abhängig vom gemessenen Wert. Die automatische Einstellung ist die Standardeinstellung für jede Funktion mit mehreren Bereichen.
• In der manuellen Bereichseinstellung müssen Sie den Bereich selber einstellen. Drücken Sie jedes Mal auf RANGE und wählen Sie den geeigneten Bereich.
• Halten Sie RANGE gedrückt um die Funktion zu verlassen. Im Display erscheint wieder ALITO [F].

Stand-by (SLEEP)

• Das Multimeter schaltet 30 Minuten nach dem letzten Gebrauch auf Standby-Modus um.
• Drücken Sie eine Taste oderdrehen Sie den Drehschalter, um das Multimeter wieder einzuschalten.
• Halten Sie beim Einschalten des Multimeters R EL△ gedrückt, um die Standby-

Funktion auszuschalten.

Bemerkung: der Standby-Mode ist ausgeschaltet wenn PC-link verwendet wird.

Relative Messungen

• Führen Sie die Messung durch.
• Drücken Sie REL ^ um den gemessenen Wert zu speichern. Führer Sie die neue Messung durch. Der Unterschied zwischen dem Referenzwert und dem gemessenen Wert erscheintzusammen mit REL [G] im Display.
• Halten Sie REL ^ gedrückt, um die Funktion auszuschalten.

6.5 PC Link

- Installieren Sie zuerst den notwendigen Treiber und Software aufdlem PC. Stecken Sie hierfür die mitgelieferte CD-ROM in das CD-ROM-Laufwerk und öffnen Sie README.pdf. Das Installationsverfahren wird automatisch gestartet. Befolgen Sie die Hinweise (nur auf Englisch) im Bildschirm.

Bemerkung en:

• Installieren Sie zuerst die PC Link-Software und danach den USB-Treiber. Starten Sie den Rechner neu.

• Melden Sie sich als Administrator an. Vista/Windows 7: schalten Sie die UAC (User Account Control) aus; (über Bedienfeld - System and Security – Action Center – User Account Control settings -> Never notify).

• Verbinden Sie das Multimeter mit dem USB-Port des PC. Verwenden Sie hierfür das mitgelieferte USB-Kabel.

• Drücken Sie SHIFT und danach RANGE. Die Funktion wird eingeschaltet und PC-LINK erscheint im Display [E].

Bemerkung :

• Die Funktion kann während deiner Messung nicht eingeschaltet werden. Schalten Sie also zuerst das Multimeter aus.
• Öffnen Sie die PC-LINK-Software und klicken Sie auf SET. Wählern Sie System Set und danach den korrekten COM-Anschluss unter Serial PortSelect. Normalerweise wird der richtige Port automatisch detektiert. Gehen Sie zu Device Manager um den korrekten Anschluss manuell auszuwählen:
• Klicken Sie mit der rechten Maustaste auf My Computer und klicken Sie danach auf Properties.
• Klicken Sie auf Hardware und Device Manager.
• Gehen Sie zu Ports (Com and LPT). Klicken Sie auf (+) um die installierte Anschlüsse anzuzeigen. Wenn alles korrekt installiert wurde, sehen Sie Prolific USB-t o-Serial COM Port (COM x) (COM x ist der Anschluss mit x als Portnummer).
• Wählen Sie die gewünschte A btastrate.
• Drücken Sie Start unter PC-LINK SOFT um die Messung durchzuführen und die Werte in der Schnittstelle an: uzeigen.
• Schalten Sie das Multimeter aus oder drücken Sie SHIFT und darach RANGE, um die Funktion zu verlassen.
• Öffnen Sie die Hilfedatei fürrnehr Information zu PC-LINK SOFT.

7. An wendung

Stromschlaggefahr während der Anwendung des Multimeters. Seien Sie vorsichtig beim Messen von einem unter Strom stehenden Keis.

Ube prüfen Sie vor dem Messen immer, ob die Anschlüsse, die Funktion und den Bereich korrekt eingestellt sind und, ob das Gerät und/oder die Mes leitungen nicht beschädigt sind.

• Überschreiten Sie nie die Grenzwerte. Diese Werte werden jedes Mal separat in den technischen Daten jedes Messbereichs erwähnt.
• Berühren Sie keine freien Eingangsbuchsen, wenn die Schaltungen nicht spannung; los sind.
• Verwenden Sie das Gerät nur für Messungen an den angezeigten Messkategorie-Installationen und messen Sie keine Spannungen, die die angezeigten Werte

DVM4200

überschreiten können.

• Wenn Sie den Messbereich n cht kennen, wählen Sie dann zuerst den höchsten Stand, und schalten Sie auf eine niedrigere Einstellung wenn nötig.
• Entfernen Sie die Messleitungen von der geprüften Schaltung, ehe Sie den Funktionsschalter verstellen.

- Wenn Sie einen Fernseher oder eine getaktete Speisung messen, dürfen Sie nicht vergessen, dass ein starker Stromstoß in den geprüften Punkten das Meter beschädigen können.

- Seien Sie besonders vorsichtig wenn Sie mit Spannungen über 60Wdc of 30Vac rms arbeiten. Während Ihrer Messungen müssen Sie die Finger immer hinten den Prüfspitzen halten.

- Messen Sie keinen Strom in Kreisen mit einer Spannung > 1000V

- Führen Sie nie Widerstands-, Diodenmessungen oder Durchgangsprüfungen an spannungsführenden Schaltungen durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

7.1 Spannungsmessungen

Führen Sie keine Messungen durch an Kreisen, mit einer Spannung > 600V CAT IV oder 1000V CAT III

Seien Sie vorsichtig wenn Sie mit Spannungen über 60Vdc oder 30Vac rms arbeiten. Halten Sie d e Finger während der Messungen hinten den Prüfspitzen! Berühren Sie keine freien Eingangsbuchsen, wenn die Schaltungen nicht spannung slos sind.

• Verbinden Sie die rote Messleitung mit der 'VΩ ➡-«'-Buchse und die schwarze Messleitung mit der 'COM'-Buchse.
• Stellen Sie den Drehschalter auf V.
• Drücken Sie SELECT um zwischen AC- oder DC-Messung zu wählem.
• Drücken Sie auf RANGE um den Bereich manuell einzustellen.
• Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
  • Die gemessene Spannung er scheint im Display.

Bemerkungen:

• Bei DC-Messungen wird eine negative Polarität der gemessenen Spannung an der roten Messleitung über das "-"-Zeichen vor dem angezeigtem Wert angezeigt.
• Beim Messen von DC Offset von AC-Spannung, messen Sie zuerst die AC-Spannung und wählen Sie einen Bereich identisch mit oder größer als die AC-Spannung.

7.2 Widerstandsmessungen

Führen Sie keine Widerstandsmessungen an unter Strom stehenden Kreisen durch

• Verbinden Sie die rote Messleitung mit der 'VΩ ➡-'-Buchse und die schwarze Messleitung mit der 'COM'-Buchse.
• Stellen Sie den Drehschalter auf "Ω" Wenn nötig, drücken Sie SELECT bis MΩ im Display erscheint.
• Drücken Sie auf RANGE um den Bereich manuell einzustellen.
• Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
• Der gemessene Widerstand erscheint im Display.

• Bemerkungen:

• Beachten Sie bei Widers tandsmessungen darauf, dass die Schaltung spannungslos ist und, dass alle Kondensatoren völlig entladen sind.
• Um einen möglichst gen auen Widerstandswert zu bekommen, verbinden Sie zuerst die Prüfspitzen m iteinander. MerkenSie sich den angezeigten Widerstandswert der Messleitungen. Ziehen Sie diesen Wert danach vom gemessenen Widerstandswert im Kreis ab.
• Für Widerstände über 10MΩ braucht das Gerät einige Sekunden, um die Anzeige zu stabilisieren.

DVM4200

- Ist der Widerstand größer als der Messbereich oder bei einem offenen Kreis, so wird 'OL' im Display angezeigt

7.3 Durchgangsprüfung

Führen Sie keine Durchgangsprüfung en an unter Strom stehenden Kreisen durch

• Verbinden Sie die rote Messleitung mit der 'VΩ ➡-«'-Buchse und die schwarze Messleitung mit der 'COM'-Buchse.
• Stellen Sie den Drehschalter auf Ω
• Drücken Sie auf SELECT um die Durchgangsprüfung ✉ einzustehne
• Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
• Beträgt der Widerstand weniger als 30Ω, dann ertönt einen kontinuierlichen Beep. Der Wert erscheint im Display. Ist der Widerstand größer als der Messbereich oder bei einem offenen Kreis, so wird 'OL' im Display angezeigt
• Bemerkung: Beachten Sie bei Durchgangsprüfungen darauf, dass die Schaltung spannungslos ist und, dass alle Kondensatoren völlig entladen sind

7.4 Diodenmessungen

Führen Sie keine Dio denmessungen an unter Strom stehenden Kreisen durch

• Verbinden Sie die rote Messleitung mit der 'VΩ ➡- Buchse und die schwarze Messleitung mit der 'COM'-Buchse.
• Stellen Sie den Drehschalter auf Ω
• Drücken Sie auf SELECT umden Diodetest einzustellen.
• Verbinden Sie die rote Messleitung mit der Anocle der Diode und die schwarze Messleitung mit der Kathode.
• Das Gerät zeigt den vorwärtsen Spannungsabfall der Diode an. Bei falscher Polaritätsanschluss erscheint 'OL' im Display.

Bemerkungen:

• Beachten Sie bei Diodenmessungen darauf, dass die Schaltung spannungslos ist und, dass alle Kondensatoren völlig entladen sind
• Das Messen von Dioden, die sich in einem Kreis befinden, kann zu falschen Ergebnissen führen. Trennen Sie die Dioden vom Messkreis.

7.5 Kapazitätsmessungen

Führen Sie keine Kapazitätsmessungen an unter Strom stehenden Kreisen durch

- Verbinden Sie die rote Messleitung mit der 'VΩ ➡ ➡'-Buchse und die schwarze Messleitung mit der 'COM'-Buchse.

- Stellen Sie den Drehschalter auf 艹 .

- Drücken Sie auf RANGE um den Bereich manuell einzustellen.

- Verbinden Sie die Messleitungen mit dem Kondensator, den Sie messen möchten. Der Wert erscheint im Display.

Bemerkungen:

o Das Gerät zeigt den Werterst nach einigen Sekunden an. Dies ist völlig normal.
○ Um genaue Messungen unter 660nF zu bekommen, verbinden Sie zuerst die Prüfspitzen miteinander. Merken Sie sich den angezeigten Kapazitätswert der Messleit ungen. Ziehen Sie diesen Wert danach vom gemessenen Kapazitätswertwert im Kreis ab.
- Beachten Sie bei Kapazität smessungen darauf, dass die Schaltung spannungslos ist und, dass alle Kondensatoren völlig entladen sind.

7.6 Frequenzmessungen

Führen Sie keine Frequenzmessungen durch an Kreisen mit einer Spannung > 1000V

Seien Sie vorsichtig wenn Sie mit Spannungen über 60Vdc oder 30Vac rms arbeiten. Halten Sie die Finger während der Messungen hinten den Prüfspitzen! Berühren Sie keine freie Eingangsbuchsen, wenn die Sclaltungen nicht spannungslos sind.

• Verbinden Sie die rote Messleitung mit der 'VΩ ➡ ➡'-Buchse und die schwarze Messleitung mit der 'COM'-Buchse.
• Stellen Sie den Drehschalter auf Hz.
• Drücken Sie auf RANGE um den Bereich manuell einzustellen.
• Verbinden Sie die Messleitung en mit dem Kreis, den Sie messen möchten. Der Wert erschreint im Display.

Bemerkung :

- Verwenden Sie ein abgeschirmtes Kabel für das Messen von klein en Signalen in einer Störungsempfindlich en Umgebung.

7.7 Temperaturmessungen

Berühren Sie mit dem Wärmefühler I eine unter Strøm stehenden Teile

• Stellen Sie den Drehschalter auf den F^ -Be 1 eich. Ist keine
  Temperaturmesssonde ange schlossen, so wird die aktuelle Umgebungstemperatur im Display angezeigt.
• Stellen Sie den Adapter in die VΩ und die COM-Buchse (+ mit VΩ).
• Stecken Sie das Thermoelement in den Adapter (+ mit +).
• Berühren Sie den Gegenstand mit der Spitze des Wärmefühlers.
• Der gemessene Wert erschei nt im Display.

7.8 Strommessungen

Führen Sie keine Strommessungen durch an Kreisen mit einer Spannung > 1000V

Für Strommessungen bis zu max. 600mA verwenden Sie den μAmA-Anschluss, für Strommessungen bis zu max. 10A verwenden Sie den 10A-Anschluss

Seien Sie vorsichtig wenn Sie mit Spannungen über 60Vdc oder 30Vac rms arbeiten. Halten Sie die Finger während der Messungen hinten den Prüfspitzen!

• Verbinden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der μAmA-Buchse für Messungen bis zu max. 600mA
• Verbinden Sie die schwarze Messleitung mit der COM-Buchse und die rote Messleitung mit der 10A-Buchse für Messungen bis zu max.10A
• Stellen Sie den Drehschalter auf den μA-Bereich für Messungen bis zu 600μA (nur wenn die Messleitung mit der μAmA-Buchse verbunden ist)
• Stellen Sie den Drehschalter auf den mA-Bereich für Messungen bis zu 600mA (nur wenn die Messleitung mit der μAmA-Buchse verbunden ist)
• Stellen Sie den Drehschalter auf den A-Bereich für Messungen bis zu 10A (nur wenn die Messleitung mit der 10A-Buchse verbunden ist))
• Drücken Sie auf SELECT um den DC-Strom- (D £A) oder AC-Strom- Modus (ACA) auszuwählen.
• Verbinden Sie die Messleitung en in Serie mit dem Kreis.
• Der gemessene Wert erschei nt im Display.

Bemerkungen:

- Bei DC-Strommessungen wird eine negative Polarität des gemessenen Stroms an der rroten Messleitung über das "-" Zeichen vor dem angezeigten Wert angezeigt.

DVM4200

- Der μAmA-Bereich ist mit einer Sicherung von F630mA 1000V vor Überlastung geschützt; Der μAmA-Bereich ist mit einer Sicherung von F10A 1000V vor Überlastung geschützt.

8. War tung

Ersetzen Sie keine i uternen Komponenten. Ersetzen Sie beschädigte oder verloren gegangene Zubehörteile nur durch Zubehörteile des gleichen Typs. Bestellen Sie e ventuelle Ersatzteile bei Ihrem Fachhändler.

a. Allgemeine Wartung

Reinigen Sie das Gerät regelmäßig mit einem feuchten, fusselfreien luch. Verwenden Sie auf keinen Fall Alkohol oder irgendwelche Lösungsmittel.

b. Die Sicherung ersetzen

Schalten Sie das Gerät aus, trennen Sie die Messleitungen vom Netz und ziehen Sie die Steckeraus den Buchsen, ehe Sie die Batterien oder die Sicherung ersetzen.

Siehe Abbildungen, Seite 3 dieser Bedienungsanleitung.

• Lockern Sie die 4 Schrauben auf der Rückseite ( in der Abbildum g) und öffnen Sie das Gerät vorsichtig.
• Entfernen Sie die Schraubeder Leiterplatte (in der Abbildung) und entfernen Sie die Leterplatte vorsichtig.
• Entfernen Sie die Sicherung aus dem Sicherungshalter und legen Sie eine neue Sicherung gleichen Typs ein (F630mA/1000V - ∅10.3x38mm, F10A/1000V - ∅10.3x38mm).
• Schließen Sie das Gerät wieder.

c. Die Batterie ersetzen

Ersetzen Sie die Batterie, sobald im Bildschirm erscheint, um falsche Messergebnisse und Stromschläge zu vermeiden.

Schalten Sie das Gerät aus, trennen Sie die Messleitungen vom Netz und ziehen Sie die Stecker aus den Buchsen, ehe Sie die Batterien oder die Sicherung ersetzen.

Siehe Abbildungen, Seite 3 dieser Bedienungsanleitung.

• Entfernen Sie die 2 Schrauben auf der Rückseite des Multimeters (b) in der Abbildung) und öffnen Sie das Batteriefach.
• Ersetzen Sie die Batterie (9V 6LF22). Verwenden Sie keine wiederaufladbare Batterie.
• Schließen Sie das Batteriefach.

9. Tec hnische Daten

Dieses Gerät ist bei Ankauf nicht kalibriert!

• Verwenden Sie das Gerät nur für Messungen an Überspannungs-/Messkategorie CAT I, CAT II, CAT III (<100 0V) und CAT IV (<600V) Kreisen (siehe §4)
• Verwenden Sie das Gerät nur einer Umgebung mit Verschmutzung sgrad 2 (Siehe §5)

Ideale Umgebungst emperatur: 18-28°C

:deale relative Feuchte: 75%

Max. Höhe: max. 2000m

Zubehör: Bädienungsanleitung / Messleitungen / Batterie / K-Typ-Fühler + Fuß / USB-Kabel / CD mit PC Link-Software

DVM4200

9.1. Allgemeines

Max. Eingangsspannung 600V Display	CAT IV, 1000V CAT IV
	6000 gen, 3 Samples Pöch Stek.
Überlastungsschutz	μAmA-Bereich: 630mA/1000V (∅10.3x38mm)10A-Bereich: 10A/1000V (∅10.3x38mm)
Temperaturkoeffizient	0.1x (<18°C oder >28°C)
Stromversorgung 9V Alkaline batterie 6LR61
Bereichseinstellung	manuell/ automatisch
Polaritätsanzeige	"-"-Ablesung
Außenbereichsanzeige	"OL" automatische g Ablesun
Lo-Bat-Anzeige	- A b l e s u n
Arbeitstemperatur 0°C bis 40	°C (<80%RH, <10°C nicht-kondensierend)
Lagertemp eratur -10°C bis 60	°C (<70%RH, ohne Batterie)
Abmessungen	190x90x40mm
Gewicht	±500 g ( Batterie mitgeliefert )

9.2. DC Gleichspannung

Bereich	Auflösung	Genauigkeit
660mV	100μV	±(0.5% der Ablesung + 5 Digits)
6.6V	1mV	±(0.8% der Ablesung + 5 Digits) 66V
660V	100mV
1000V	1V	±(1.0% der Ablesung +2 Digits)

Eingangsimpedanz: >10MΩ für jeden Bereich

9.3. AC Wechselspannung

Bereich	Auflösung	Genauigkeit
660mV	100μV	±(1.0% der Ablesung + 5 Digits)		60Hz
6.6V	1mV			40~400Hz
66V	10mV
660V	100mV	±(1.5% der Ablesung +2 Digits)
1000V	1V

Eingangsimpedanz: >10MΩ für alle Bereiche

Frequenzbereich: 40 bis 400Hz

Überlastungsschutz: 1000Vdc oder ac rms.

9.4. DC Gleichstrom

Bereich	Auflösung	Genauigkeit
660μA	0.1μA	±(1.0% der Ablesung + 3 Digits)
6.6mA	1μA
66mA	10μA	±(1.5% der Ablesung + 3 Digits)
600mA	0.1mA
10A	10mA	±(1.8% der Ablesung +5 Digits)

Für Strommessungen bis zu max. 10A verwenden Sie den 10A-Anschluss. Bei

Strommessungen > 7A und max. 15 Sekunden: warten Sie 15 Min.

Überlastungsschutz : 600mA-Bereich Sicherung F630mA/1000V- 10A-Bereich

Sicherung F10A/1000V

DVM4200

9.5. AC Gleichstrom

Bereich	Auflösung	Genauigkeit
660μA	.1 A	± (1.5% der Ablesung + 5 Digits)
6.6mA	1μA
66mA	10μA	± (1.8% der Ablesung + 8 Digits)
600mA	0.1mA
10A	10mA	±(2.0% der Ablesung +8 Digits)

Für Strommessungen bis zu max. 10A verwenden Sie den 10A-Anschluss. Bei Strommessungen >7A und max. 15 Sekunden: warten Sie 15 Min. Überlastungsschutz : 600mA-Bereich Sicherung F630mA/1000V-10 ^4 -Bereich Sicherung F10A/1000V

9.6. Widerstand

Bereich	Auflösung	Genauigkeit
660.0Ω	0.1Ω	± (1.2% der Ablesung + 2 Digits)
6.600kΩ	1 Ω
66.00kΩ	10Ω
660.0kΩ	100 Ω
6.600MΩ	1kΩ
66.00MΩ	10k Ω	± (2.0% der Ablesung + 5 Digits)

Bemerkung: 660.0Ω-Bereich, indem Sie die Messleitungen kurzschl eßen, können Sie den Widerstand bestimmen, ziehen Sie diesen Wert vom gemessenen Wert ab.

9.7. Diodentest und hörbare Durchgangsprüfung

Bereich		Parameter
		Eingebauter Summer bei Widerständen < 30Ω
		Vorwärtser Teststrom (DC): ± 1mAUm gekehrte Testspannung: ± 2.8Vdc

9.8. Kapazitätmessung

Bereich	Auflösung	Genauigkeit
6.6nF	1 pF	±(5.0% der Ablesung + 5 Digits)
66nF	10pF	±(3.0% der Ablesung + 3 Digits)
660nF	100pF
6.6μF	1nF
66μF	10nF	±(5.0% der Ablesung + 3 Digits)
660μF	100nF
6.6mF	1 μF
66mF	10μF	-

9.9. Temperatur

Bereich	Auflösung	Genauig keit
-55°C ~ 0°C	0.1°C	±(5.0% der Ablesung + 4°C)
1°C ~ 400°C		±(2.0% der Ablesung + 3°C)
401°C ~ 1,000°C	1°C	±(2.0% der Ablesung)

Bemerkung: Fehler Thermoelement ausgenommen

DVM4200

9.10. Frequenzmessung

Bereich	Auflösung	Genauigkeit
		Logisch(1Hz~1MHz)	Linear(6Hz~10KHz)
66.66Hz	0.01Hz	±(0.1% der Ablesung + 3Digits)	±(0.05% der Ablesung + 8Digits)
660.0Hz	0.1Hz
6.600KHz	1Hz
66.00kHz	10Hz		N.A.
660.0kHz	100Hz
6.600MHz	1KHz
66.00MHz	10KHz

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Für mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung, siehe www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese Bedienungsanleitung.

Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

Velleman® Service- und Qualitätsgarantie

Velleman® hat gut 35 Jahre Erfahrung in der Elektronikwelt und vertreibt seine Produkte in über 85 Ländern.

Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24

Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

- Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die regelmäßig ausgewechselt werden, wie z.B. Batterien, Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Geräts heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt.

Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).
