Marka	Velleman
Model	DVM841
Typ produktu	Cyfrowy multimetr z ręcznym wyborem zakresu
Wyświetlacz	LCD 3 ½ cyfry, 1999 punktów, 47 x 15 mm
Podświetlenie	Tak, aktywacja przyciskiem
Funkcje pomiarowe	Napięcie stałe/przemienne, prąd stały, rezystancja, test diody, test ciągłości
Napięcie stałe max.	500 V
Napięcie przemienne max.	500 V
Prąd stały max.	10 A (maks. 10 sekund)
Rezystancja max.	2 MΩ
Kategoria bezpieczeństwa	CAT II 500 V, CAT III 300 V
Stopień zanieczyszczenia	2
Zasilanie	2 baterie 1,5 V AAA/R03P (w zestawie)
Wymiary	74 x 125 x 30 mm
Waga	Około 100 g (z bateriami)
Bezpieczniki ochronne	F500 mA/500 V i F10 A/500 V, 5 x 20 mm
Sondy w zestawie	Tak, CAT II 1000 V / CAT III 600 V, 10 A, 75 cm
Funkcja HOLD (zatrzymanie wyświetlacza)	Tak
Zakresy pomiarowe	19 ręcznych zakresów
Konserwacja	Czyścić wilgotną szmatką i łagodnym detergentem. Brak części naprawialnych przez użytkownika.
Warunki użytkowania	Temperatura: 0 °C do 40 °C, wilgotność maks. 80%, wysokość maks. 2000 m

Często zadawane pytania - DVM841 VELLEMAN

Jak zmierzyć napięcie stałe za pomocą DVM841?

Podłącz czerwony przewód do gniazda VΩmA, a czarny do gniazda COM. Ustaw pokrętło na żądany zakres V --- (200 mV, 2000 mV, 20 V, 200 V lub 500 V). Przyłóż sondy równolegle do obwodu. Wyświetli się napięcie i polaryzacja.

Co zrobić, gdy wyświetlacz pokazuje '1'?

Oznacza to, że mierzona wartość przekracza wybrany zakres. Przełącz na wyższy zakres. Jeśli wystąpi to podczas testu diody, oznacza odwrotne podłączenie sond (czerwona na katodę, czarna na anodę).

Jak sprawdzić ciągłość obwodu?

Ustaw pokrętło w pozycji •))). Podłącz sondy do dwóch punktów obwodu. Jeśli rezystancja jest mniejsza niż około 50 Ω, wbudowany brzęczyk wyda sygnał dźwiękowy.

Jakie środki ostrożności należy zachować?

Zawsze odłączaj przewody pomiarowe przed otwarciem obudowy. Używaj tylko bezpieczników zamiennych o podanych parametrach. Nigdy nie przekraczaj maksymalnych napięć (500 V DC/AC). Podczas pomiarów > 60 V DC lub > 30 V AC trzymaj palce za osłonami sond.

Jak wymienić baterię lub bezpiecznik?

Wyłącz urządzenie i odłącz przewody. Odkręć 2 śruby z tyłu i otwórz obudowę. Wymień baterię na dwie baterie AAA 1,5 V (zachowaj polaryzację) lub bezpiecznik na taki sam typ: F500 mA/500 V lub F10 A/500 V, 5 x 20 mm. Starannie zamknij obudowę.

Dlaczego brzęczyk brzęczy w sposób ciągły podczas testu ciągłości?

Oznacza to, że wewnętrzny bezpiecznik 500 mA jest uszkodzony. Wymień go na identyczny bezpiecznik (F500 mA/500 V).

Podświetlenie nie działa, co robić?

Sprawdź poziom baterii: niski poziom może zmniejszyć jasność. W razie potrzeby wymień baterie. Podświetlenie włącza się przez naciśnięcie odpowiedniego przycisku. Jeśli problem nie ustąpi, skontaktuj się ze sprzedawcą.

Czy mogę mierzyć prądy powyżej 200 mA?

Tak, dla prądów między 200 mA a 10 A, przesuń czerwony przewód do gniazda 10A. Pomiar nie powinien przekraczać 10 sekund ciągłych, aby uniknąć przegrzania. Użyj zakresu 10 A.

Jakie są idealne warunki użytkowania?

Temperatura od 0 °C do 40 °C, wilgotność względna maks. 80%, wysokość maks. 2000 m. Urządzenie przeznaczone jest do użytku wewnątrz pomieszczeń, stopień zanieczyszczenia 2 (środowisko domowe/biurowe).

Jak interpretować symbol słabej baterii?

Symbol '- +' pojawia się na ekranie, gdy baterie są słabe. Wymień je szybko, aby uniknąć błędów pomiarowych. Mniej jasny wyświetlacz może również wskazywać na słabe baterie.

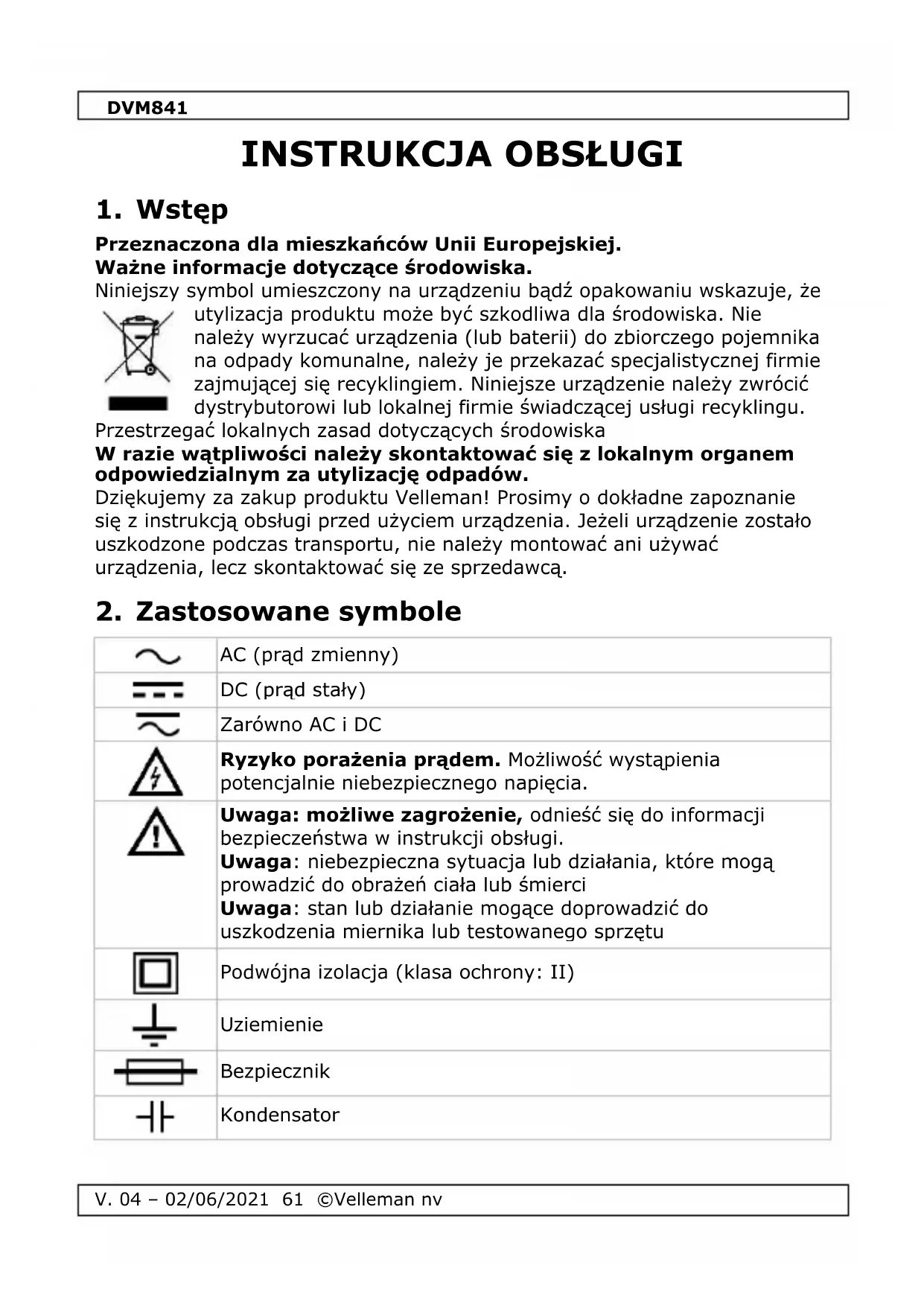

INSTRUKCJA OBSŁUGI DVM841 VELLEMAN

Przeznaczona dla mieszkańców Unii Europejskiej.

Ważne informacje dotyczące środowiska.

Niniejszy symbol umieszczony na urządzeniu bądź opakowaniu wskazuje, że

utylizacja produktu może być szkodliwa dla środowiska. Nie należy wyrzucać urządzenia (lub baterii) do zbiorczego pojemnika na odpady komunalne, należy je przekazać specjalistycznej firmie zajmującej się recyklingiem. Niniejsze urządzenie należy zwrócić dystrybutorowi lub lokalnej firmie świadczącej usługi recyklingu.

Przestrzegać lokalnych zasad dotyczących środowiska

W razie wątpliwości należy skontaktować się z lokalnym organem odpowiedzialnym za utylizację odpadów.

Dziękujemy za zakup produktu Velleman! Prosimy o dokładne zapoznanie się z instrukcją obsługi przed użyciem urządzenia. Jeżeli urządzenie zostało uszkodzone podczas transportu, nie należy montować ani używać urządzenia, lecz skontaktować się ze sprzedawcą.

2. Zastosowane symbole

		AC (prąd zmienny)
		DC (prąd stały)
		Zarówno AC i DC
		Ryzyko porażenia prądem. Możliwość wystąpienia potencjalnie niebezpiecznego napięcia.
		Uwaga: możliwe zagrożenie, odnieść się do informacji bezpieczeństwa w instrukcji obsługi.Uwaga: niebezpieczna sytuacja lub działania, które mogą prowadzić do obrażeń ciała lub śmierciUwaga: stan lub działanie mogące doprowadzić do uszkodzenia miernika lub testowanego sprzętu
		Podwójna izolacja (klasa ochrony: II)
		Uziemienie
		Bezpiecznik
		Kondensator

DVM841

	Dioda
	Ciągłość

3. Informacje ogólne

Proszę zapoznać się z informacjami w części Usługi i gwarancja jakości Velleman® na końcu niniejszej instrukcji.

	Ten symbol wskazuje: Należy zapoznać się z instrukcją obsługiNieznajomość instrukcji obsługi może prowadzić do uszkodzenia mienia, obrażeń ciała lub śmierci.
	Ten symbol wskazuje: NiebezpieczeństwoNiebezpieczna sytuacja lub działania, które mogą prowadzić do obrażeń ciała lub śmierci
	Ten symbol wskazuje: Ryzyko wystąpienia niebezpieczeństwa/powstania szkódRyzyko wystąpienia niebezpiecznej sytuacji lub działań, mogących prowadzić uszkodzenia mienia, obrażeń ciała lub śmierci
	Ten symbol wskazuje: Uwaga; ważne informacjeZignorowanie niniejszej informacji może prowadzić do niebezpiecznych sytuacji.
	UWAGA: Aby uniknąć porażenia prądem elektrycznym, przed otwarciem obudowy każdorazowo należy odłącać przewody pomiarowe. Aby zapobiec zagrożeniu pożarowemu, używać wyłącznie bezpieczników o parametrach określonych w niniejszej instrukcji.Uwaga: patrz ostrzeżenie na gnieździe baterii
	Unikać zbyt niskich i wysokich temperatur, jak również dużych wahań temperatury. W przypadku przeniesienia urządzenia z zimnego do ciepłego miejsca, pozostawić je wyłączone do momentu osiągnięcia temperatury pokojowej. Pomoże to zapobiec kondensacji i błędom pomiarowym.
	Chronić urządzenie przed wstrząsami i użytkowaniem niezgodnym z przeznaczeniem. Podczas obsługi urządzenia unikać używania siły.

DVM841

	Urządzenie do stosowania w układach o stopniu zanieczyszczenia 2. Wyłącznie do użytku wewnątrz pomieszczeń. Chronić urządzenie przed deszczem, wilgocią, rozpryskami i ściekającymi cieczami. Urządzenie nie jest przeznaczone do zastosowań przemysłowych. Patrz §8 Stopień zanieczyszczenia.
	Chronić urządzenie przed dziećmi i nieupoważnionymi użytkownikami.
	Ryzyko porażenia prądem elektrycznym podczas pracy z urządzeniem. Podczas pomiaru parametrów obwodów znajdujących się pod napięciem należy zachować szczególną ostrożność.
	W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika.W sprawie serwisowania i/lub części zamiennych należy zwrócić się do autoryzowanego sprzedawcy.
	Przyrząd pomiarowy, przeznaczony do stosowania w instalacjach kategorii III (KAT. III). Patrz §7 Ochrona przepięciowa / kategoria instalacji.
	Należy dokładnie zapoznać się z niniejszym uzupełnieniem oraz instrukcją. Przed rozpoczęciem pracy z urządzeniem należy zapoznać się z jego funkcjami.
	Wprowadzanie zmian w urządzeniu jest zabronione ze względów bezpieczeństwa. Należy pamiętać, że uszkodzenia spowodowane zmianami wprowadzonymi przez użytkownika nie są objęte gwarancją.
	Urządzenia należy używać wyłącznie zgodnie z przeznaczeniem. Używanie urządzenia niezgodnie z przeznaczeniem spowoduje unieważnienie gwarancji. Gwarancja nie obejmuje uszkodzeń spowodowanych nieprzestrzeganiem niniejszej instrukcji, a sprzedawca nie ponosi odpowiedzialności za wynikłe uszkodzenia lub problemy.

4. Konserwacja

W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika.

W sprawie serwisowania i/lub części zamiennych należy zwrócić się do autoryzowanego sprzedawcy.

Przed podjęciem jakichkolwiek prac konserwacyjnych należy odłączyć przewody pomiarowe od gniazd.

Instrukcje dotyczące wymiany baterii lub bezpiecznika znajdują się w punkcie §11 Wymiana baterii i bezpieczników.

Do czyszczenia miernika nie stosować materiałów ściernych ani rozpuszczalników. Używać wilgotnej szmatki i łagodnego detergentu.

5. Podczas użytkowania

Ryzyko porażenia prądem elektrycznym podczas pracy z urządzeniem. Podczas pomiaru parametrów obwodów znajdujących się pod napięciem należy zachować szczególną ostrożność.

• Ze względów bezpieczeństwa nigdy nie przekraczać wartości granicznych. Wartości graniczne zostały oddzielnie wyszczególnione w specyfikacjach dla każdego zakresu pomiarowego.
• Nie dotykać nieużywanych złączy, jeżeli miernik jest podłączony do testowanego obwodu.
• Nie należy używać miernika do instalacji kategorii II (KAT. II) w celu mierzenia napięć mogących przekraczać margines bezpieczeństwa 500 V powyżej uziemienia.

Nie należy używać miernika do instalacji kategorii III (KAT. III) w celu mierzenia napięć mogących przekraczać margines bezpieczeństwa 300 V powyżej uziemienia.

• Jeżeli rząd mierzonej wielkości nie jest znany przed pomiarem, ustawić pokrętło zakresu na pozycji maksymalnej.
• Przed przekręceniem pokrętła zakresu w celu zmiany funkcji pomiaru, należy odłączyć przewody pomiarowe od testowanego obwodu.
• Podczas wykonywania pomiarów na odbiornikach TV lub zasilaczach impulsowych każdorazowo należy pamiętać, że wysokie napięcia impulsowe występujące w punktach pomiarowych mogą spowodować uszkodzenie miernika.
• Należy zachować ostrożność przy pomiarach napięcia wyższego niż 60 Vdc lub 30 Vac rms. Podczas pomiaru palce muszą znajdować się za krawędziami ochronnymi sondy pomiarowej.
• Nie dokonywać pomiaru rezystancji, parametrów diod ani ciągłości w obwodach pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

6. Informacje ogólne

Urządzenie DVM841 jest ręcznym multimetrem cyfrowym 3 ½ zasilanym z baterii służącym do pomiaru napięć DC i AC, prądu DC oraz rezystancji. Umożliwia również testowanie ciągłości obwodów, a także testowanie diod i tranzystorów Podświetlenie ekranu jest opcjonalne.

DVM841

Patrz rysunek na stronie 2 niniejszej instrukcji.

1. Wyświetlacz

LCD, 7 segmentów, 3 ½ cyfry. 47 x 15 mm

1. Podświetlenie

Niezależnie od zakresu, naciśnięcie tego przycisku uruchamia podświetlenie ekranu. Ponowne naciśnięcie wyłącza podświetlenie.

1. Pokrętło

Ten przełącznik służy do wyboru funkcji i zakresów, a także do włączania i wyłączania miernika.

1. Przycisk zatrzymania odczytu

Niezależnie od zakresu, naciśnięcie tego przycisku powoduje zamrożenie ostatniego odczytu. Ponowne naciśnięcie „odmraża” odczyt.

1. Gniazdo "VΩmA"

Umieścić czerwony przewód pomiarowy w tym mnieździe, jeżeli ma być mierzone napięcie, rezystancja lub prąd (za wyjątkiem 10A).

1. Gniazdo „COM“

Umieścić czarny (negatywny) przewód pomiarowy.

1. Gniazdo 10A

Umieścić czerwony przewód pomiarowy w tym gnieździe, jeżeli ma być mierzony prąd maks. 10A.

7. Przepięcie / kategorie instalacji

Multimetry cyfrowe są kategoryzowane według stopnia ryzyka występowania oraz poziomu przepięcia przejściowego, które może występować podczas pomiaru. Przepięcia przejściowe to krótkotrwałe przepływy energii elektrycznej wywoływane przez układ, np. z powodu uderzenia pioruna w linię wysokiego napięcia.

Zgodnie z normą EN 61010-1 obowiązują następujące kategorie:

KAT. I	Mierniki kat. I są przeznaczone do pomiaru parametrów chronionych obwodów elektronicznych bez bezpośredniego podłączenia do sieci, np. obwody urządzeń elektronicznych, sygnały sterujące itp.
KAT. II	Mierniki kat. II są przeznaczone do pomiaru układów kategorii I oraz urządzeń jednofazowych, podłączonych do sieci za pomocą wtyczki, jak również obwodów do użytku domowego, o ile dany obwód znajduje się w odległości co najmniej 10 m od układu kategorii III lub 20 m od układu kategorii IV. Np. sprzęt gospodarstwa domowego, urządzenia przenośne itp.
KAT. III	Mierniki kat. III są przeznaczone do pomiaru układów kategorii I i II oraz urządzeń jedno- lub wielofazowych, znajdujących się w odległości co najmniej 10 m od układu kategorii IV, oraz pomiaru parametrów sprzętu rozdzielczego (skrzynki bezpiecznikowe, obwody oświetleniowe, piecyki elektryczne).

DVM841

KAT. IV

Mierniki kat. IV są przeznaczone do pomiaru układów kategorii I, II i III oraz głównych źródeł zasilania.Należy pamiętać, że do pomiaru parametrów sprzętu z przewodami zasilającymi instalowanymi na zewnątrz (instalacja nadziemna lub podziemna) bezwzględnie należy używać mierników kat. IV.

Uwaga:

Niniejsze urządzenie zaprojektowano zgodnie z normą EN 61010-1, kategoria instalacyjna II (KAT. II) 500 V i kategoria instalacyjna III (KAT. III) 300 V. Oznacza to, że obowiązują pewne ograniczenia w zakresie stosowania urządzenia, związane z napięciem i wzrostami napięcia, które mogą wystąpić w stosowanych układach. Oznacza to, że obowiązują pewne ograniczenia w zakresie stosowania urządzenia, związane z napięciem i wzrostami napięcia, które mogą wystąpić w stosowanych układach. Patrz powyższa tabela.

Urządzenie jest przeznaczone wyłącznie do pomiaru napięcia do 500 V w KAT II oraz do 300 V w KAT III

8. Stopień zanieczyszczenia

Norma IEC 61010-1 określa różne stopnie zanieczyszczenia układów, w przypadku których należy stosować odpowiednie zabezpieczenia w celu zapewnienia bezpieczeństwa. Silniej zanieczyszczone układy wymagają większej liczby zabezpieczeń, natomiast rodzaje stosowanych zabezpieczeń zależą głównie od właściwości materiałów izolacyjnych oraz obudowy. Stopień zanieczyszczenia określony dla DVM wskazuje, w jakich układach urządzenie może być stosowane.

Stopień zanieczyszczenia 1	Brak zanieczyszczenia lub wyłącznie zanieczyszczenia suche bez właściwości przewodzących. Zanieczyszczenia nie wywierają żadnego wpływu. (występują wyłącznie w obudowach hermetycznych).
Stopień zanieczyszczenia 2	Występują wyłącznie zanieczyszczenia bez właściwości przewodzących. Okazjonalnie może występować przejściowe przewodnictwo na skutek kondensacji (niniejsza kategoria obejmuje pomieszczenia mieszkalne i biurowe)
Stopień zanieczyszczenia 3	Występują zanieczyszczenia o właściwościach przewodzących lub zanieczyszczenia suche bez właściwości przewodzących, które na skutek kondensacji mogą stać się przewodzące.(środowiska przemysłowe i mające kontakt z powietrzem zewnętrznym, ale chronione przed działaniem opadów atmosferycznych).

DVM841

Stopień zanieczyszczenia 4

Zanieczyszczenia powodujące stałe przewodzenie prądu – pyły przewodzące, deszcz lub śnieg (odkryte środowiska zewnętrzne, środowiska z wysokim poziomem wilgotności lub dużymi stężeniami drobnych cząstek).

Uwaga: Niniejsze urządzenie zostało opracowane zgodnie z normą EN 61010-1 dla stopnia zanieczyszczenia 2. Oznacza to, że obowiązują pewne ograniczenia w zakresie stosowania urządzenia związane z napięciem i wzrostami napięcia, które mogą wystąpić w stosowanych układach. Patrz powyższa tabela.

Niniejsze urządzenie jest przeznaczone do pomiarów wyłącznie w układach o stopniu zanieczyszczenia 2.

9. Specyfikacja

Urządzenie nie jest skalibrowane fabrycznie!

Przepisy dotyczące środowiska pracy:

Przyrząd ten może być stosowany wyłącznie do pomiarów w środowiskach

kategorii I, II i III (patrz §7)

Przyrząd może być stosowany wyłącznie w środowiskach o stopniu

zanieczyszczenia 2 (patrz §8)

Idealne warunki robocze:

temperatura: 0 °C - 40 °C (32 °F - 104 °F)

wilgotność względna: maks. 80 %

wysokość n.p.m.: maks. 2000 m (6560 ft)

napięcie 500 V

zabezpieczenie bezpiecznikiem

F500 mA/500 V, 5 x 20 mm

F10 A/500 V, 5 x 20 mm

zasilanie.... 2 x 1.5 V AAA/R03P (w zestawie)

wyświetlacz ......ekran LCD, wartości do 1999

wymiary wyświetlacza 47 x 15 mm

przekroczenie zakresu...... tak

brzęczyk ciągłości...... tak

wskaźnik niskiego poziomu baterii......tak

tryb przełączania zakresów ...... ręczny

zakresy....19

zapamiętywanie danych...... tak

podświetlenie......tak

automatyczne wyłączanie ...... brak

wymiary....74 x 125 x 30 mm

waga (z bateria).... ± 100 g

warunki przechowywania

temperatura ...... -20 °C do 60 °C

wilgotność .... < 90 % RH

sonda pomiarowa ..... KAT II 1000 V/KAT III 600 V, 10 A, L = 75 cm

9.1 NAPIĘCIE DC

	Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 500 V
zakres	rozdzielczość	dokładność
200 mV	0,1 mV	± (1,0 % w.m. + 2 cyfry)
2000 mV	1 mV
20 V	10 mV
200 V	100 mV
500 V	1 V	± (1,2 % w.m. + 2 cyfry)

Zabezpieczenie przeciążeniowe: 500 V DC lub AC rms

Impedancja: 1 MΩ

9.2 NAPIĘCIE AC

	Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 500 V
zakres	rozdzielczość	dokładność
200 V	100 mV	± (1,5 % w.m. + 3 cyfry)
500 V	1 V

Pomiar wartości średniej - odczyt skalibrowany na wartość skuteczną rms fali sinusoidalnej

Zakres częstotliwości: 40-500 Hz

Zabezpieczenie przeciążeniowe: 500 V DC lub AC rms

Impedancja: 450 kΩ

9.3 PRAD STALY DC

	Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 500 V
zakres	rozdzielczość	dokładność
200 μA	0,1 μA	± (1,5 % w.m. + 2 cyfry)
2 mA	1 μA
20 mA	10 μA
200 mA	100 μA	± (2,0 % w.m. + 2 cyfry)
10 A	10 mA	± (2,0 % w.m. + 3 cyfry)

Zabezpieczenie przeciążeniowe: bezpiecznik F500 mA/500 V, F10 A/500 V Uwaga: 10 A do 10 sekund

9.4 REZYSTANCJA

	Nie dokonywać pomiarów rezystancji na obwodach pod napięciem
zakres	rozdzielczość	dokładność
200 Ω	0,1 Ω	± (1,0 % w.m. + 5 cyfry)
2k Ω	1 Ω	± (1,0 % w.m. + 3 cyfry)
20 kΩ	10 Ω
200 kΩ	100 Ω
2 MΩ	1 kΩ	± (1,5 % w.m. + 3 cyfry)

Zabezpieczenie przeciążeniowe: bezpiecznik F500 mA/500 V

	Nie dokonywać pomiaru parametrów diod ani ciągłości w obwodach znajdujących się pod napięciem
zakres	opis	warunki testowe
	wyświetlacz wskazuje przybliżone napięcie przewodzenia diody	prąd przewodzenia DC ± 10 μAnapięcie wsteczne DC ± 1,8 V
	wbudowany brzęczyk włącza się przy rezystancji < 50 Ω	napięcie obwodu otwartego ± 1,8 V

Zabezpieczenie przeciążeniowe: bezpiecznik F500 mA/500 V

10. Pomiar napięcia

	Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 500 V
	Zachować szczególną ostrożność podczas pomiaru napięcia o wartościach przekraczających 60 VDC lub 30 VAC rms.Podczas pomiaru palce muszą znajdować się za krawędziami ochronnymi sond pomiarowych!

10.1 POMIAR NAPIĘCIA DC

1. Podłączyć czerwony przewód pomiarowy do gniazda "VΩmA", a czarny do gniazda "COM".
2. Ustawić pokrętło na żądanej pozycji V. Jeżeli rząd wielkości mierzonego napięcia nie jest znany przed pomiarem, ustawić pokrętło

DVM841

zakresu na pozycji maksymalnej, a następnie stopniowo zmniejszać do uzyskania najlepszej rozdzielczości.

1. Podłączyć przewody pomiarowe do testowanego obwodu.
2. Odczytać wartość napięcia z ekranu LCD wraz z biegunowością czerwonego przewodu pomiarowego.

10.2 POMIAR NAPIĘCIA AC

1. Podłączyć czerwony przewód pomiarowy do gniazda "VΩmA", a czarny do gniazda "COM".
2. Ustawić pokrętło na żądanej pozycji V\~.
3. Podłączyć przewody pomiarowe do testowanego źródła.
4. Odczytać wartość napięcia na wyświetlaczu LCD.

11. Pomiar prądu

	Nie dokonywać pomiaru obwodów, które mogą znajdować się pod napięciem > 500 V
	Zachować szczególną ostrożność podczas pomiaru napięcia powyżej 60 VDC lub 30 VAC rms.Podczas pomiaru palce muszą znajdować się za krawędziami ochronnymi sond pomiarowych!

1. Podłączyć czerwony przewód pomiarowy do gniazdka "VΩmA", a czarny do gniazdka "COM" (do pomiaru prądu w zakresie 10A należy przełączyć czerwony z gniazdka 200mA na 10A).
2. Ustawić pokrętło na żądanej pozycji DC A.
3. Otworzyć obwód, w którym ma być mierzony prąd i podłączyć do niego przewody pomiarowe SZEREGOWO.
4. Odczytać wartość prądu z ekranu LCD wraz z biegunowością czerwonego przewodu pomiarowego.

12. Pomiar rezystancji

Nie dokonywać pomiarów rezystancji na obwodach pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

1. Podłączyć czerwony przewód pomiarowy do gniazdka "VΩmA", a czarny do gniazdka "COM" (czerwony przewód ma biegunowość dodatnią „+”).
2. Ustawić pokrętło na żądanej pozycji zakresu „Ω”.
3. Podłączyć przewody pomiarowe do testowanego rezystora i odczytać wartość z wyświetlacza LCD.
4. Jeżeli mierzona rezystancja jest częścią obwodu, przed przyłożeniem sond pomiarowych należy odłączyć zasilanie i rozładować wszystkie kondensatory.

13. Testowanie diod

Nie dokonywać pomiaru parametrów diod ani ciągłości w obwodach znajdujących się pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

1. Podłączyć czerwony przewód pomiarowy do gniazdka "VΩmA", a czarny do gniazdka "COM" (czerwony przewód ma biegunowość dodatnią „+”).
2. Ustawić pokrętło na pozycję "★".
3. Podłączyć czerwony przewód pomiarowy do anody, a czarny do katody diody w celu przeprowadzenia testów. Pojawi się przybliżony spadek napięcia w kierunku przewodzenia na diodzie. Jeżeli połączenie zostanie odwrócone, na wyświetlaczu pokaże się tylko cyfra „1”.

14. Testowanie ciągłości obwodu

Nie dokonywać pomiaru parametrów diod ani ciągłości w obwodach znajdujących się pod napięciem. Upewnić się, że wszystkie kondensatory w obwodzie zostały rozładowane.

1. Podłączyć czerwony przewód pomiarowy do gniazdka "VΩmA", a czarny do gniazdka "COM".
2. Ustawić pokrętło zakresu na pozycję “•”)”.
3. Podłączyć przewody pomiarowe do dwóch końców testowanego obwodu. Jeśli obwód jest ciągły, wbudowany brzęczyk wyemituje sygnał dźwiękowy.

15. Wymiana baterii i bezpiecznika

UWAGA: Aby uniknąć porażenia prądem elektrycznym, przed otwarciem obudowy każdorazowo należy odłączać przewody pomiarowe. Aby zapobiec zagrożeniu pożarowemu, używać wyłącznie bezpieczników o parametrach określonych w niniejszej instrukcji.

Uwaga: patrz ostrzeżenie na gnieździe baterii

W urządzeniu nie występują części, które mogą być serwisowane przez użytkownika.

W sprawie serwisowania i/lub części zamiennych należy zwrócić się do autoryzowanego sprzedawcy.

Przed wymianą baterii lub bezpieczników odłączyć przewody pomiarowe i wyjąć z gniazd pomiarowych.

• Po wyświetleniu “[−+]” należy wymienić baterię.
• Bezpieczniki rzadko wymagają wymiany – przepalenie się bezpiecznika prawie zawsze jest wynikiem błędu ludzkiego.

DVM841

Wymiana baterii lub bezpiecznika:

• Wyłączyć miernik.
• Odkręcić dwie śruby na dole obudowy i delikatnie otworzyć.
• Wyjąć starą baterię i włożyć nową.
• Zamknąć obudowę i dokręcić śruby.

Bateria: 2 x 1.5 V AAA/R03P, zwrócić uwagę na prawidłową biegunowość Bezpieczniki: F500 mA/500 V i F10 A/500 V, 5 x 20 mm

Przed uruchomieniem miernika upewnić się, że jego obudowa jest szczelnie zamknięta i umieścić pokrywę ochronną na miejscu.

16. Wykrywanie i usuwanie usterek

Jeżeli podczas pomiaru ciągłości urządzenie ciągle emituje sygnały dźwiękowe, oznacza to usterkę bezpiecznika F500 mA/500 V. Wymienić bezpiecznik.

Należy pamiętać, że niski poziom baterii może doprowadzić do niewłaściwych wyników pomiarów. Regularnie wymieniać baterię. (wskazówka: obniżona jaskrawość podświetlenia/ekranu LCD oznacza niski poziom naładowania baterii)

Należy używać wyłącznie oryginalnych akcesoriów. Firma Velleman nv nie ponosi odpowiedzialności za uszkodzenia lub urazy wynikające z (niewłaściwego) korzystania z niniejszego urządzenia. Aby uzyskać więcej informacji dotyczących produktu oraz najnowszą wersję niniejszej instrukcji, należy odwiedzić naszą stronę internetową www.velleman.eu. Informacje zawarte w niniejszej instrukcji obsługi mogą ulec zmianie bez wcześniejjszego powiadomienia.

© INFORMACJA O PRAWACH AUTORSKICH

Instrukcja jest własnością firmy Velleman nv i jest chroniona prawami autorskimi. Wszelkie prawa są zastrzeżone na całym świecie. Żadna część niniejszej instrukcji nie może być kopiowana, powielana, tłumaczona ani przenoszona na jakikolwiek nośnik elektroniczny (lub w inny sposób) bez wcześniejjszej pisemnej zgody właściciela praw autorskich.

MANUAL DO UTILIZADOR

1. Introdução

Velleman ® usługi i gwarancja jakości

Od czasu założenia w 1972, Velleman® zdobył bogate doświadczenie w dziedzinie światowej elektroniki. Obecnie firma dystrybuuje swoje produkty w ponad 85 krajach. Wszystkie nasze produkty spełniają surowe wymagania jakościowe oraz wypełniają normy i dyrektywy obowiązujące w krajach UE. W celu zapewnienia najwyższej jakości naszych produktów, przechodzą one regularne oraz dodatkowo wyrywkowe badania kontroli jakości, zarówno naszego wewnętrznego działu jakości jak również wyspecjalizowanych firm zewnętrznych. Pomimo dołożenia wszelkich starań czasem mogą pojawić się problemy techniczne, prosimy odwołać się do gwarancji (patrz warunki gwarancji).

Ogólne Warunki dotyczące gwarancji:

- Wszystkie produkty konsumenckie podlegają 24-miesięcznej gwarancji na wady produkcyjne i materiałowe od daty zakupu.

- W przypadku, gdy usterka jest niemożliwa do usunięcia lub koszt usunięcia jest nadmiernie wysoki Velleman ® może zdecydować o wymianie artykułu na nowy, wolny od wad lub zwrócić zapłaconą kwotę. Zwrot gotówki może jednak nastąpić

z uwzględnieniem poniższych warunków:

- zwrot 100% ceny zakupu w przypadku, gdy wada wystąpiła w ciągu pierwszego roku od daty zakupu i dostawy

- wymiana wadliwego artykułu na nowy, wolny od wad z odpłatnością 50% ceny detalicznej lub zwrot 50% kwoty ceny nabycia w przypadku gdy wada wystąpiła w drugim roku od daty zakupu i dostawy.

- Produkt nie podlega naprawie gwarancyjnej:

- gdy wszystkie bezpośrednie lub pośrednie szkody spowodowane są działaniem czynników środowiskowych lub losowych (np. przez utlenianie, wstrząsy, upadki, kurz, brud, ...), wilgotności;

- gwarant nie ponosi odpowiedzialności za szkody wynikających z utraty danych;

- produkty konsumenckie, części zamienne lub akcesoria podatne na process starzenia, wynikającego z normalnego użytkowania, np: baterie ładowalne, nieladowalne, wbudowane lub wymienne), żarówki, paski napędowe, gumowe elementy napędowe... (nieograniczona lista);

- usterka wynika z działania pożaru, zalania wszelkimi cieczami, uderzenia pioruna, upadku lub klęski żywiołowej, itp.;

- usterka wynika z zaniedbań eksploatacyjnych tj. umyślne bądź nieumyślne zaniechanie czyszczenia, konserwacji, wymiany materiałów ekspolatacyjnych, niedbalstwa lub z niewłaściwego obchodzenia się lub niezgodnego użytkowania z instrukcją producenta;

- szkody wynikające z nadmiernego użytkowania gdy nie jest do tego celu przeznaczony tj. działalność komerycjna, zawodowa lub wspólne użytkowanie przez wiele osób - okres obowiązywania gwarancji zostanie obniżony do 6 (sześć) miesięcy;

- Szkody wynikające ze źle zabezpieczonej wysyłki produktu; - Wszelkie szkody spowodowane przez nieautoryzowaną naprawę, modyfikację, przeróbkę produktu przez osoby trzecie jak również bez pisemnej zgody firmy Velleman ®.

- Uszkodzony produkt musi zostać dostarczony do sprzedawcy ® Velleman, solidnie zapakowany (najlepiej w oryginalnym

opakowaniu), wraz z wyposażeniem z jakim produkt został sprzedany. W przypadku wysyłki towaru w opakowaniu innym niż oryginalnym ryzyko usterki produktu oraz tego skutki przechodzą na właściciela produktu. Wraz z niesprawnym produktem należy dołączyć jasny i szczegółowy opis jego usterki, wady;

- Wskazówka: Aby zaoszczędzić na kosztach i czasie, proszę szczegółowo zapoznać się z instrukcja obsługi; czy przyczyną wady są okoliczności techniczne czy też wynikaja wyłącznie z nieznajomości obsługi produktu. W przypadku wysyłki sprawnego produktu do serwisu nabywca może zostać obciążony kosztmi obsługi oraz transportu.

- W przypadku napraw pogwarancyjnych lub odpłatnych klient ponosi dodatkowo koszt wysyłki produktu do i z serwisu. wymienione wyżej warunki są bez uszczerbku dla wszystkich komercyjnych gwarancji.

Powyższe postanowienia mogą podlegać modyfikacji w zależności od wyrobu (patrz art obsługi).

PT
