Marca	Velleman
Modelo	DVM841
Tipo de produto	Multímetro digital de seleção manual
Display	LCD 3 ½ dígitos, 1999 pontos, 47 x 15 mm
Retroiluminação	Sim, ativação por botão
Funções de medição	Tensão CC/CA, corrente CC, resistência, teste de diodo, teste de continuidade
Tensão CC máx.	500 V
Tensão CA máx.	500 V
Corrente CC máx.	10 A (durante 10 segundos máx.)
Resistência máx.	2 MΩ
Categoria de segurança	CAT II 500 V, CAT III 300 V
Grau de poluição	2
Alimentação	2 pilhas 1,5 V AAA/R03P (fornecidas)
Dimensões	74 x 125 x 30 mm
Peso	Aproximadamente 100 g (com pilhas)
Fusíveis de proteção	F500 mA/500 V e F10 A/500 V, 5 x 20 mm
Pontas de prova incluídas	Sim, CAT II 1000 V / CAT III 600 V, 10 A, 75 cm
Função HOLD (congelamento do display)	Sim
Faixas de medição	19 faixas manuais
Manutenção	Limpar com um pano úmido e detergente suave. Nenhuma peça reparável pelo usuário.
Condições de uso	Temperatura: 0 °C a 40 °C, umidade máx. 80 %, altitude máx. 2000 m

Perguntas frequentes - DVM841 VELLEMAN

Como medir uma tensão contínua com o DVM841?

Conecte o cabo vermelho ao terminal VΩmA e o preto ao terminal COM. Ajuste o seletor rotativo para a faixa V --- desejada (200 mV, 2000 mV, 20 V, 200 V ou 500 V). Coloque as pontas de prova em paralelo ao circuito. A tensão e a polaridade são exibidas.

O que fazer se o visor indicar um '1'?

Isso significa que o valor medido excede a faixa selecionada. Mude para uma faixa superior. Se isso ocorrer durante o teste de diodo, as pontas de prova estão invertidas (vermelho no cátodo, preto no ânodo).

Como testar a continuidade de um circuito?

Ajuste o seletor para a posição •))). Conecte as pontas de prova aos dois pontos do circuito. Se a resistência for inferior a aproximadamente 50 Ω, o zumbidor integrado emite um bipe sonoro.

Quais são as precauções de segurança a serem tomadas?

Sempre desconecte os cabos de medição antes de abrir o gabinete. Use apenas fusíveis de substituição com as especificações indicadas. Nunca exceda as tensões máximas (500 V em CC/CA). Coloque seus dedos atrás dos limitadores das pontas de prova durante medições > 60 VCC ou > 30 VCA.

Como substituir a pilha ou o fusível?

Desligue o aparelho e remova os cabos. Solte os 2 parafusos na parte traseira e abra o gabinete. Substitua a pilha por duas pilhas AAA 1,5 V (respeite a polaridade) ou o fusível por um modelo do mesmo tipo: F500 mA/500 V ou F10 A/500 V, 5 x 20 mm. Feche cuidadosamente.

Por que o zumbidor soa continuamente durante um teste de continuidade?

Isso indica que o fusível interno de 500 mA está com defeito. Substitua-o por um fusível idêntico (F500 mA/500 V).

A retroiluminação não funciona, o que fazer?

Verifique o nível das pilhas: um nível baixo pode reduzir a luminosidade. Substitua as pilhas se necessário. A retroiluminação é ativada pressionando o botão designado. Se o problema persistir, entre em contato com seu revendedor.

Posso medir correntes superiores a 200 mA?

Sim, para correntes entre 200 mA e 10 A, mova o cabo vermelho para o terminal 10A. A medição não deve exceder 10 segundos contínuos para evitar superaquecimento. Use a faixa 10 A.

Quais são as condições ideais de uso?

Temperatura de 0 °C a 40 °C, umidade relativa máx. 80 %, altitude máx. 2000 m. O aparelho é destinado ao uso interno, grau de poluição 2 (ambiente doméstico/escritório).

Como interpretar o símbolo de pilha fraca?

O símbolo '- +' aparece na tela quando as pilhas estão fracas. Substitua-as rapidamente para evitar erros de medição. Um display menos brilhante também pode indicar pilhas fracas.

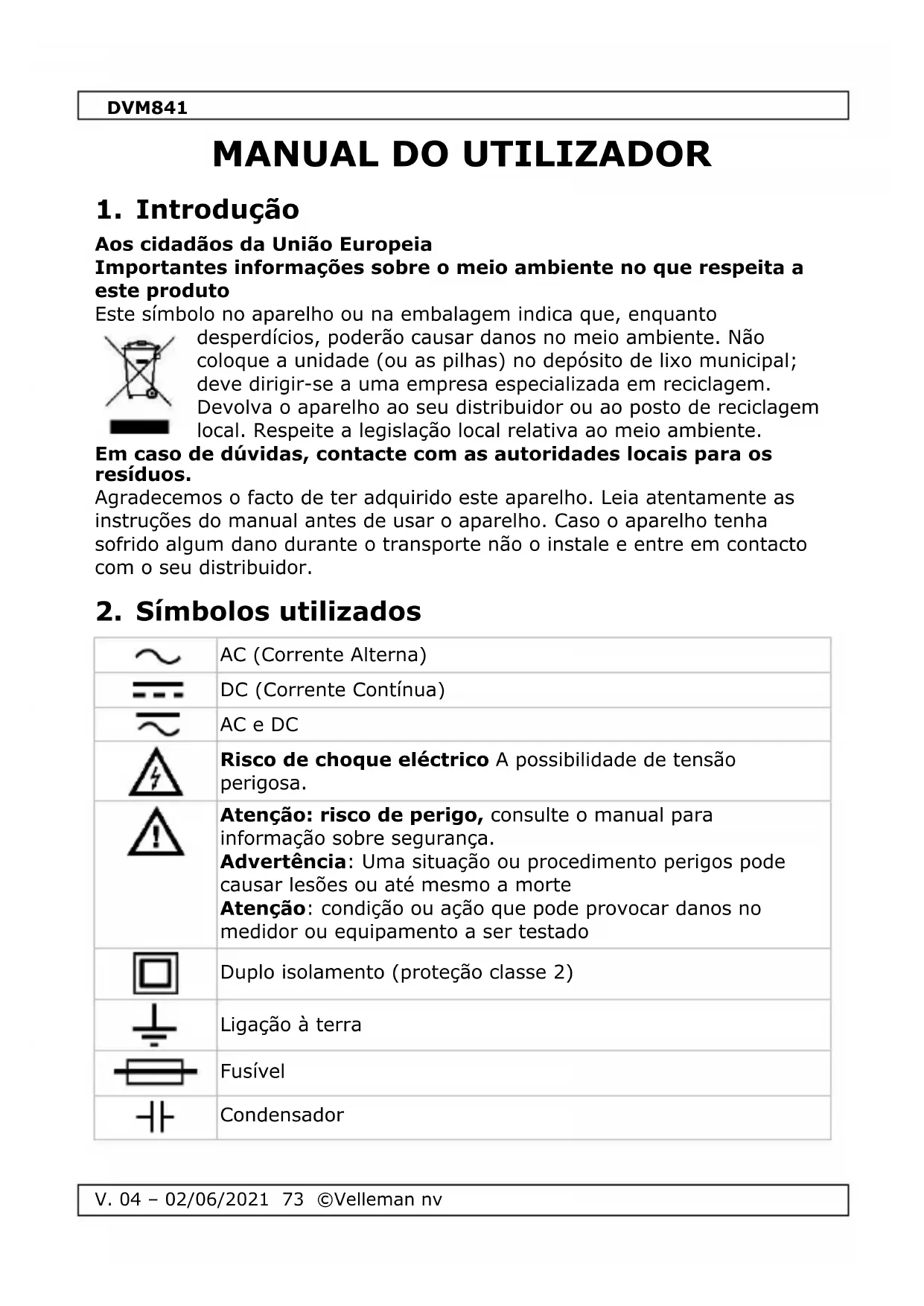

MANUAL DE UTILIZADOR DVM841 VELLEMAN

Aos cidadãos da União Europeia

Importantes informações sobre o meio ambiente no que respeita a este produto

Este símbolo no aparelho ou na embalagem indica que, enquanto

desperdícios, poderão causar danos no meio ambiente. Não coloque a unidade (ou as pilhas) no depósito de lixo municipal; deve dirigir-se a uma empresa especializada em reciclagem. Devolva o aparelho ao seu distribuidor ou ao posto de reciclagem local. Respeite a legislação local relativa ao meio ambiente.

Em caso de dúvidas, contacte com as autoridades locais para os resíduos.

Agradecemos o facto de ter adquirido este aparelho. Leia atentamente as instruções do manual antes de usar o aparelho. Caso o aparelho tenha sofrido algum dano durante o transporte não o instale e entre em contacto com o seu distribuidor.

		AC (Corrente Alterna)
		DC (Corrente Contínua)
		AC e DC
		Risco de choque eléctrico A possibilidade de tensão perigosa.
		Atenção: risco de perigo, consulte o manual para informação sobre segurança.Advertência: Uma situação ou procedimento perigos pode causar lesões ou até mesmo a morteAtenção: condição ou ação que pode provocar danos no medidor ou equipamento a ser testado
		Duplo isolamento (proteção classe 2)
		Ligação à terra
		Fusível
		Condensador

DVM841

	Díodo
	Continuidade

3. Normas gerais

Consulte a Garantia de serviço e qualidade Velleman® na parte final deste manual do utilizador.

	Este símbolo indica: Ler as instruçõesNão ler as instruções ou o manual pode levar à ocorrência de danos, lesões ou até mesmo à morte.
	Este símbolo indica: PerigoUma situação ou procedimento perigos pode causar lesões ou até mesmo a morte
	Este símbolo indica: Risco de perigo/danosUma situação ou procedimento perigos pode causar lesões ou até mesmo a morte
	Este símbolo indica: Atenção; informação importanteIgnorar esta informação pode levar a uma situação de perigo.
	ADVERTÊNCIA: Para evitar descargas eléctricas desligue sempre as pontas de teste antes de abrir o aparelho. Para evitar risco de incêndio, use apenas fusíveis com as mesmas especificações das indicadas neste manual.Nota: leia a advertência no compartimento da pilha
	Não exponha o aparelho ao frio, calor e grandes variações de temperatura. Ao deslocar o aparelho de um local frio para um local quente, deixe-o desligado até estar á temperatura ambiente. Isto evitará a formação de condensação e erros de medição.
	Proteja o aparelho de quedas e má utilização. Evite usar força excessiva durante a utilização.
	Aparelho de nível de contaminação 2. Usar apenas em interiores. Proteger o aparelho contra a chuva e humidade ou qualquer tipo de salpicos ou gotas. Não está indicado para uso industrial. Ver §8 Grau de contaminação.
	Mantenha o aparelho fora do alcance de crianças e pessoas não autorizadas.

DVM841

	Risco de choque eléctrico durante o funcionamento. Tenha muito cuidado ao medir circuitos sob tensão.
	O utilizador não terá de fazer a manutenção das peças. Contacte um agente autorizado para assistência e/ou peças de substituição.
	Este é um instrumento de medição de categoria CAT III. Consulte a §7 categoria de instalação/Sobretensão.
	Leia este anexo e o manual atentamente. Familiarize-se com o funcionamento do aparelho antes de o utilizar.
	Por razões de segurança, estão proibidas quaisquer modificações do aparelho desde que não autorizadas. Os danos causados por modificações não autorizadas do aparelho não estão cobertos pela garantia.
	Utilize o aparelho apenas para as aplicações descritas neste manual. Utilizar o aparelho de uma forma não autorizada dará origem à anulação da garantia. Danos causados pelo não cumprimento das normas de segurança referidas neste manual anulam a garantia e o seu distribuidor não será responsável por quaisquer danos ou outros problemas daí resultantes.

4. Manutenção

O utilizador não terá de fazer a manutenção das peças.

Contacte um agente autorizado para assistência e/ou peças de substituição.

Antes de proceder a quaisquer atividades de manutenção, desligue os cabos de teste das tomadas.

Para instruções sobre como substituir pilhas ou fusíveis, consulte §11

Substituição de Pilhas e Fusíveis.

Não utilize abrasivos ou solventes no medidor. Para efeitos de limpeza use um pano húmido e um detergente neutro.

5. Durante a Utilização

Risco de choque eléctrico durante o funcionamento. Tenha muito cuidado ao medir circuitos sob tensão.

• Nunca exceda os valores máximo recomendados. O valor máximo é indicado separadamente nas especificações para cada nível de medição.
• Nunca toque nos terminais que não estão a ser utilizados enquanto o multímetro estiver ligado a um circuito que está a ser testado.
• Nunca use o medidor com instalações de CAT II ao medir voltagens que possam exceder a margem de segurança de 500 V acima do solo.

DVM841

Nunca use o medidor com instalações de CAT III ao medir voltagens que possam exceder a margem de segurança de 300 V acima do solo.

• Coloque o seletor na posição máxima caso a intensidade da carga a ser medida não seja previamente conhecida.
• Desligue as pontas de teste do circuito testado antes de rodar o selector para escolher outras funções.
• Ao fazer medições num aparelho de TV ou circuitos de corrente alterna, tenha sempre em conta que o medidor pode ficar danificado por impulsos de voltagem de grande amplitude nos pontos de teste.
• Seja extremamente cuidadoso ao medir tensões de mais de 60 Vdc ou 30 Vac rms. Coloque sempre os dedos por detrás da barreira de protecção durantes as medições.
• Não meça resistências, díodos ou continuidade em circuitos sob tensão. Certifique-se que foram descarregados todos os condensadores.

6. Descrição Geral

O DVM841 é um multímetro digital 3 ½ a pilhas, para medir tensão AC e DC, correntes DC e resistência. Oferece ainda a possibilidade de executar testes de continuidade e testes de diodos e transistores. A iluminação de fundo é opcional.

Veja a imagem na página 2 deste manual:

1. Display
   3 ½ dígitos, 7 segmentos, LCD : 47 x 15 mm

2. Luz de fundo

Em qualquer uma das opções, pressione este botão para ativar a luz de fundo. Pressione novamente para desativar.

1. Selector giratório

Este interruptor é usado para selecionar funções e níveis bem como para ligar e desligar o medidor.

1. Botão de retenção

Em qualquer uma das opções, pressione este botão para congelar a última leitura. Pressione novamente para libertar.

1. entrada "VΩ mA"

Introduza o cabo de teste vermelho (positivo) neste conector para medir a tensão, resistência e corrente (excepto 10 A).

1. entrada "COM"

Introduza o cabo de teste preto (negativo).

1. entrada "10A"

Introduza o cabo de teste vermelho neste conector de forma a medir uma corrente máxima de 10 A.

7. Categorias de sobretensão/instalação

Os multímetros são classificados segundo o risco e a gravidade das sobretensões transitórias que podem ocorrer nas pontas de teste. Uma sobretensão transitória é um aumento curto da tensão induzido por um sistema, por ex., a queda de um raio num poste de alta tensão.

As categorias segundo o EN 61010-1 são:

CAT I	Um multímetro de categoria CAT I é indicado para medir circuitos electrónicos protegidos não conectados directamente à rede eléctrica, p.ex ligações de circuitos electrónicos, sinais de controlo...
CAT II	Um multímetro de categoria CAT II é indicado para medições num ambiente CAT I, aparelhos monofásicos ligados à rede eléctrica com um conector e circuitos num ambiente doméstico normal, na condição que o circuito esteja a uma distância mínima de 10 m de um ambiente CAT III ou 20 m de um ambiente CAT IV. Exemplo: alimentação de electrodomésticos e ferramentas portáteis, etc.
CAT III	Um DMM de categoria CAT III não só é indicado para medições num ambiente CAT I e CAT II, como também para a medição de um aparelho mono- ou polifásico (fixo) a uma distância mínima de 10 m de um ambiente CAT IV, e para a medição em ou de uma caixa de distribuição (curto-circuitos, circuitos de iluminação, forno eléctrico).
CAT IV	Um DMM de categoria CAT IV é indicado para medição num ambiente CAT I, CAT II e CAT III, e também para medição numa entrada de energia de nível primário.Qualquer medição efectuada num aparelho, cujos cabos estão no exterior (tanto subterrâneo como supraterrâneo), necessita de um multímetro de categoria CAT IV.

Advertência:

Este multímetro foi desenhado de acordo com a norma EN 61010-1, categoria de instalação CAT II 500 V e categoria de instalação CAT III 300 V. Isto implica restrições de uso referentes à tensão e os picos de tensão podem surgir em qualquer ambiente de medição. Isto implica restrições de uso referentes à tensão e os picos de tensão podem surgir em qualquer ambiente de medição. Consulte a tabela abaixo.

Este aparelho só está indicado para medições até 500 V na CAT II e até 300 V na CAT III

8. Grau de contaminação

A norma IEC 61010-1 especifica os diferentes tipos de contaminação ambiental. Cada tipo necessita do seu próprio nível de protecção para garantir segurança. Um ambiente rugoso necessita de um nível de protecção mais severo. O nível de protecção adaptado a um determinado ambiente

DVM841

depende do isolamento e da qualidade da caixa. O grau de contaminação do DVM indica o tipo de ambiente em que o mesmo pode ser utilizado.

Grau de contaminação 1	Ausência de contaminação ou contaminação seca e não condutora. A poluição não tem qualquer influência. (apenas se encontra em compartimentos hermeticamente selados)
Grau de contaminação 2	Apenas ocorre poluição não condutora. De vez em quando, pode surgir uma condução curta provocada pela condensação (ambiente doméstico e de escritório estão inseridos nesta categoria)
Grau de contaminação 3	Ocorre poluição condutora, ou ocorre a poluição seca e não condutora que se torna condutora devido à condensação que está prevista.(ambientes industriais e ambientes expostos ao ar exterior - mas não em contacto com a precipitação)
Grau de contaminação 4	A poluição gera condutividade persistente provocada por poeira condutora, chuva ou neve. (ambientes exteriores muito expostos e ambientes em que existam elevados níveis de humidade ou ocorram concentrações elevadas de partículas)

Advertência: Este aparelho foi desenhado de acordo com a norma EN 61010-1, grau de contaminação 2. Isto implica restrições de uso no que respeita à contaminação que pode surgir num determinado ambiente. Consulte a tabela abaixo.

Este aparelho só está indicado para medições num ambiente com um grau de contaminação 2.

9. Especificações

Este aparelho não vem calibrado de origem!

Normas relativas ao ambiente de utilização:

Use este multímetro apenas para medições em ambientes de CAT II e CAT III (ver §7)

Use este multímetro apenas num ambiente de grau de contaminação 2 (ver §8)

As condições ideais de funcionamento incluem:

temperatura: 0 °C a 40 °C (32 °F a 104 °F)

fusível de protecção

F500 mA/500 V, 5 x 20 mm

F10 A/500 V, 5 x 20 mm

alimentação.... 2 x 1.5 V AAA/R03P (incl.)

DVM841

ecrã .... LCD, contagem até 1999
dimensões do visor 47 x 15 mm
acima do limite .... sim
indicador sonoro de continuidade ......sim
teste de díodos ...... sim
indicador de bateria fraca ...... sim
modos disponíveis .... manual
parâmetros....19
retenção de dados ....sim
retroiluminação .... sim
desliga automaticamente .... não
dimensões....74 x 125 x 30 mm
peso (com pilhas) .... ± 100 g
ambiente para armazenamento
temperatura ...... -20 °C a 60 °C
humidade.... < 90 % RH
sonda de teste ...... CAT II 1000 V/CAT III 600 V, 10 A, L = 75 cm

9.1 VOLTAGEM DC

Não meça circuitos que possam ter uma tensão

500 V

amplitude	resolução	precisão
200 mV	0.1 mV	± (1.0 % leitura + 2 dígitos)
2000 mV	1 mV
20 V	10 mV
200 V	100 mV
500 V	1 V	± (1.2 % leitura + 2 dígitos)

Protecção contra sobrecarga: 500 V DC ou AC rms

Impedância: 1 MΩ

9.2 VOLTAGEM AC

Não meça circuitos que possam ter uma tensão

500 V

amplitude	resolução	precisão
200 V	100 mV	± (1.5 % leitura + 3 dígitos)
500 V	1 V

Detecção média, calibrado para rms da onda senoidal

Amplitude de frequência: 40-500 Hz

Protecção contra sobrecarga: 500 V DC ou AC rms

Impedância: 450 kΩ

V. 04 - 02/06/2021 79 ©Velleman nv

9.3 CORRENTE DC

	Não meça circuitos que possam ter uma tensão > 500 V
amplitude	resolução	precisão
200 μA	0.1 μA	± (1.5 % leitura + 2 dígitos)
2 mA	1 μA
20 mA	10 μA
200 mA	100 μA	± (2.0 % leitura + 2 dígitos)
10 A	10 mA	± (2.0 % leitura + 3 dígitos)

Protecção contra sobrecarga: Fusível F500 mA/500 V, F10 A/500 V Observação: 10 A até 10 segundos

9.4 RESISTÊNCIA

	Não faça medições de resistência em circuitos ativos
amplitude	resolução	precisão
200 Ω	0.1 Ω	± (1.0 % leitura + 5 dígitos)
2k Ω	1 Ω	± (1.0 % leitura + 3 dígitos)
20 kΩ	10 Ω
200 kΩ	100 Ω
2 MΩ	1 kΩ	± (1.5 % leitura + 3 dígitos)

Protecção contra sobrecarga: Fusível F500 mA/500 V

9.5 DÍODO E CONTINUIDADE

	Não faça medições de díodos ou de continuidade em circuitos ativos
amplitude	descrição	condições de teste
	é apresentada a tensão direta aproximada do diodo	corrente DC ± 10 μA tensão DC invertida ± 1.8 V
	sinal acústico em caso de resistência < 50 Ω	tensão do circuito aberto ± 1.8 V

Protecção contra sobrecarga: Fusível F500 mA/500 V

10. Medição da voltagem

	Não meça circuitos que possam ter uma tensão > 500 V
	Tenha a máxima atenção ao medir tensões superiores a 60 VDC ou 30 VAC rms.Coloque sempre os dedos por detrás da protecção das pontas de teste ao fazer quaisquer medições.

10.1 MEDIÇÃO DE TENSÃO DC

1. Introduza a ponta de teste vermelha no borne "VΩmA" e a ponta de teste preta no borne "COM".
2. Coloque o interruptor giratório na posição V --- desejada. Se não conhecer previamente a tensão a ser medida, deve colocar o interruptor na posição máxima e depois ir reduzindo gradualmente até obter a resolução ideal.
3. Ligue os cabos de teste à fonte que pretende medir.
4. Leia o valor da tensão no visor LCD bem como a polaridade do cabo de ligação vermelho.

10.2 MEDIÇÃO DE TENSÃO AC

1. Ligue o cabo de teste vermelho na entrada "VΩmA" e o cabo de teste preto na entrada "COM".
2. Coloque o interruptor giratório na posição V\~ apropriada.
3. Ligue os cabos de teste à fonte que pretende medir.
4. Leia o valor da tensão no visor LCD.

11. Medição de Corrente

	Não meça circuitos que possam ter uma tensão > 500 V
	Seja extremamente cuidadoso ao medir uma tensão superior a 60 Vdc ou 30 Vac rms.Coloque sempre os dedos por detrás da protecção das pontas de teste ao fazer quaisquer medições.

1. Ligue o cabo de teste vermelho na entrada "VΩmA" e o cabo de teste preto na entrada "COM" (troque o cabo de teste vermelho para a entrada "10A" para medições entre 200 mA e 10 A).
2. Coloque o interruptor giratório (DCA) na posição desejada.
3. Abra o circuito no qual a corrente deverá ser medida e ligue os cabos de teste ao circuito IN SERIES.
4. Leia o valor da corrente e a polaridade do cabo vermelho no visor LCD

12. Medição de Resistência

Não faça medições de resistência em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Ligue o cabo de teste vermelho na entrada "VΩmA" e o cabo de teste preto na entrada "COM" (o cabo vermelho tem polaridade positiva "+").
2. Coloque o interruptor giratório na posição amplitude "Ω" apropriada.
3. Ligue os cabos de teste ao resistor a ser medido e leia o que aparece no visor LCD.
4. Se a resistência a ser medida está ligada a um circuito, desligue a alimentação e descarregue todos os capacitores antes de ligar as sondas de teste.

13. Teste de Díodo

Não faça medições de díodos ou de continuidade em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Ligue o cabo de teste vermelho na entrada"VΩmA" e o cabo de teste preto na entrada "COM" (o cabo vermelho tem poalridade positiva "+".).
2. Coloque o interruptor giratório na posição "★".
3. Ligue o cabo de teste vermelho ao ânodo do diodo a ser testado e o cabo de teste preto ao cátodo do diodo. A queda de tensão directa aproximada do diodo será exibida. Se a ligação estiver invertida no visor apenas aparecerá "1".

14. Teste de Continuidade

Não faça medições de díodos ou de continuidade em circuitos ativos. Certifique-se que foram descarregados todos os condensadores.

1. Ligue o cabo de teste vermelho na entrada "VΩmA" e o preto na entrada "COM".
2. Coloque o interruptor na posição "•")".
3. Ligue os cabos de teste a dois pontos do circuito que pretende testar. Se existir continuidade será emitido um sinal sonoro.

15. Substituição da Pilha e Fusível

ADVERTÊNCIA: Para evitar descargas eléctricas desligue sempre as pontas de teste antes de abrir o aparelho. Para evitar risco de

DVM841

	incêndio, use apenas fusíveis com as mesmas especificações das indicadas neste manual. Nota: leia a advertência no compartimento da pilha
	O utilizador não terá de fazer a manutenção das peças. Contacte um agente autorizado para assistência e/ou peças de substituição.
	Desligue os cabos de teste dos pontos de teste e retire os cabos de teste dos terminais de medição antes de substituir pilhas ou fusíveis.

- Os fusíveis raramente precisam de ser substituídos e fusíveis fundidos são normalmente resultado de erro humano.

Para substituir a pilha ou fusível:

• Desligue o Desligue o multímetro.
• Retire os dois parafusos na parte de baixo da caixa abrindo-a cuidadosamente.
• Retire a pilha gasta e introduza uma nova.
• Fecha caixa exterior e aperte os parafusos.

Pilha: 2 x 1.5 V AAA/R03P, respeitando sempre a polaridade

Fusíveis: F500 mA/500 V e F10 A/500 V, 5 x 20 mm

Certifique-se de que o medidor está bem fechado e coloque sempre a proteção na extremidade antes de o utilizar.

16. Resolução de problemas

Se o aparelho apita sem interrupção enquanto mede a continuidade, isto significa que o fusível interno de F500 mA/500 V está avariado. Substituir o fusível

Tenha sempre em conta que uma pilha fraca pode originar medições incorrectas. Substitua a pilha regularmente.

(dica: a pouca luminosidade da retroiluminação do visor LCD indica que a pilha está fraca)

Utilize este aparelho apenas com acessórios originais. A Velleman NV não será responsável por quaisquer danos ou lesões causados pelo uso (indevido) do aparelho. Para mais informação sobre este produto e para aceder à versão mais recente deste manual do utilizador, visite a nossa página www.velleman.eu. Podem alterar-se as especificações e o conteúdo deste manual sem aviso prévio.

© DIREITOS DE AUTOR

A Velleman NV detém os direitos de autor deste manual do utilizador. Todos os direitos mundiais reservados. É estritamente proibido reproduzir, traduzir, copiar, editar e gravar este manual do utilizador ou partes deste sem prévia autorização escrita por parte da detentora dos direitos.

EN

Garantia de serviço e de qualidade Velleman®

Desde a sua fundação em 1972 Velleman® tem adquirido uma amplia experiência no sector da eletrónica com uma distribuição em mais de 85 países.

Todos os nossos produtos respondem a exigências rigorosas e a disposições legais em vigor na UE. Para garantir a qualidade, submetemos regularmente os nossos produtos a controles de qualidade suplementares, com o nosso próprio serviço qualidade como um serviço de qualidade externo. No caso improvável de um defeito mesmo com as nossas precauções, é possível invocar a nossa garantia. (ver as condições de garantia).

Condições gerais com respeito a garantia sobre os produtos grande público (para a UE):

• qualquer produto grande público é garantido 24 mês contra qualquer vício de produção ou materiais a partir da data de aquisição efectiva;
• no caso da reclamação ser justificada e que a reparação ou substituição de um artigo é impossível, ou quando os custo são desproporcionados, Velleman® autoriza-se a substituir o dito artigo por um artigo equivalente ou a devolver a totalidade ou parte do preço de compra. Em outro caso, será consentido um artigo de substituição ou devolução completa do preço de compra no caso de um defeito no prazo de 1 ano depois da data de compra e entrega, ou um artigo de substituição pagando o valor de 50% do preço de compra ou devolução de 50% do preço de compra para defeitos depois de 1 a 2 anos.

- estão por consequência excluídos:

- todos os danos directos ou indirectos depois da entrega do artigo (p.ex. danos ligados a oxidação, choques, quedas, poeiras, areias, impurezas...) e provocado pelo aparelho, como o seu conteúdo (p.ex. perca de dados) e uma indemnização eventual por perca de receitas;

- consumíveis, peças ou acessórios sujeitos a desgaste causado por um uso normal, como p.ex. pilhas (recarregáveis, não recarregáveis, incorporadas ou substituíveis), lâmpadas, peças em borracha correias... (lista ilimitada);

- todos os danos que resultem de um incêndio, raios, de um acidente, de una catastrophe natural, etc.;

- danos provocados por negligencia, voluntária ou não, uma utilização ou manutenção incorrecta, ou uma utilização do aparelho contrária as prescrições do fabricante;

- todos os danos por causa de uma utilização comercial, profissional ou colectiva do aparelho (o período de garantia será reduzido a 6 meses para uma utilização profissional);

- todos os danos no aparelho resultando de uma utilização incorrecta ou diferente daquela inicialmente prevista e descrita no manual de utilização;

• todos os danos depois de uma devolução não embalada ou mal protegida ao nível do acondicionamento.
• todas as reparações ou modificações efectuadas por terceiros sem a autorização de SA Velleman®;
• despesas de transporte de e para Velleman® se o aparelho não estiver coberto pela garantia.
• qualquer reparação será fornecida pelo local de compra. O aparelho será obrigatoriamente acompanhado do talão ou factura de origem e bem acondicionado (de preferência dentro da embalagem de origem com indicação do defeito ou avaria);
• dica: aconselha-mos a consulta do manual e controlar cabos, pilhas, etc. antes de devolver o aparelho. Um aparelho devolvido que estiver em bom estado será cobrado despesas a cargo do consumidor;

- uma reparação efectuada fora da garantia, será cobrado despesas de transporte;

- qualquer garantia comercial não prevalece as condições aqui mencionadas.

A lista pode ser sujeita a um complemento conforme o tipo de artigo e estar mencionada no manual de utilização.
