DVM841 - Multimeter VELLEMAN - Kostenlose Bedienungsanleitung

Marke	Velleman
Modell	DVM841
Produkttyp	Digitalmultimeter mit manueller Bereichswahl
Display	LCD 3 ½-stellig, 1999 Zählpunkte, 47 x 15 mm
Hintergrundbeleuchtung	Ja, Einschaltung per Knopfdruck
Messfunktionen	Gleich-/Wechselspannung, Gleichstrom, Widerstand, Diodentest, Durchgangsprüfung
Max. Gleichspannung	500 V
Max. Wechselspannung	500 V
Max. Gleichstrom	10 A (max. 10 Sekunden)
Max. Widerstand	2 MΩ
Sicherheitskategorie	CAT II 500 V, CAT III 300 V
Verschmutzungsgrad	2
Stromversorgung	2 Batterien 1,5 V AAA/R03P (im Lieferumfang enthalten)
Abmessungen	74 x 125 x 30 mm
Gewicht	ca. 100 g (mit Batterien)
Sicherungsschutz	F500 mA/500 V und F10 A/500 V, 5 x 20 mm
Messleitungen enthalten	Ja, CAT II 1000 V / CAT III 600 V, 10 A, 75 cm
HOLD-Funktion (Display-Einfrieren)	Ja
Messbereiche	19 manuelle Bereiche
Pflege	Mit einem feuchten Tuch und mildem Reinigungsmittel reinigen. Keine vom Benutzer reparierbaren Teile.
Betriebsbedingungen	Temperatur: 0 °C bis 40 °C, max. 80 % Luftfeuchtigkeit, max. Höhe 2000 m

Häufig gestellte Fragen - DVM841 VELLEMAN

Wie messe ich eine Gleichspannung mit dem DVM841?

Schließen Sie das rote Kabel an die VΩmA-Buchse und das schwarze an die COM-Buchse. Drehen Sie den Drehschalter auf den gewünschten V--- Bereich (200 mV, 2000 mV, 20 V, 200 V oder 500 V). Legen Sie die Prüfspitzen parallel zum Stromkreis. Spannung und Polarität werden angezeigt.

Was tun, wenn das Display eine '1' anzeigt?

Dies bedeutet, dass der Messwert den ausgewählten Bereich überschreitet. Wechseln Sie zu einem höheren Bereich. Falls dies bei der Diodenprüfung auftritt, sind die Messleitungen verpolt (rot an Kathode, schwarz an Anode).

Wie prüfe ich die Durchgängigkeit eines Stromkreises?

Drehen Sie den Schalter auf die Position •))). Verbinden Sie die Prüfspitzen mit den zwei Punkten des Stromkreises. Bei einem Widerstand unter ca. 50 Ω ertönt ein Summer.

Welche Sicherheitsvorkehrungen sind zu treffen?

Trennen Sie immer die Messleitungen, bevor Sie das Gehäuse öffnen. Verwenden Sie nur Ersatzsicherungen mit den angegebenen Spezifikationen. Überschreiten Sie niemals die Höchstspannungen (500 V Gleich-/Wechselspannung). Halten Sie Ihre Finger bei Messungen > 60 V Gleichspannung oder > 30 V Wechselspannung hinter den Anschlägen der Prüfspitzen.

Wie wechsle ich die Batterie oder die Sicherung?

Schalten Sie das Gerät aus und entfernen Sie die Messleitungen. Lösen Sie die 2 Schrauben auf der Rückseite und öffnen Sie das Gehäuse. Ersetzen Sie die Batterie durch zwei AAA 1,5 V Batterien (Polarität beachten) oder die Sicherung durch ein Modell desselben Typs: F500 mA/500 V oder F10 A/500 V, 5 x 20 mm. Verschließen Sie das Gehäuse sorgfältig.

Warum summt der Summer beim Durchgangstest dauerhaft?

Dies deutet auf einen defekten internen 500 mA-Sicherung hin. Ersetzen Sie sie durch eine identische Sicherung (F500 mA/500 V).

Die Hintergrundbeleuchtung funktioniert nicht, was tun?

Überprüfen Sie den Batteriestand: Ein schwacher Zustand kann die Helligkeit reduzieren. Ersetzen Sie die Batterien bei Bedarf. Die Hintergrundbeleuchtung wird durch Drücken der entsprechenden Taste aktiviert. Wenn das Problem weiterhin besteht, wenden Sie sich an Ihren Händler.

Kann ich Ströme über 200 mA messen?

Ja, für Ströme zwischen 200 mA und 10 A stecken Sie das rote Kabel in die 10A-Buchse. Die Messung sollte 10 Sekunden nicht überschreiten, um Überhitzung zu vermeiden. Verwenden Sie den 10 A Bereich.

Was sind die idealen Betriebsbedingungen?

Temperatur von 0 °C bis 40 °C, relative Luftfeuchtigkeit max. 80 %, max. Höhe 2000 m. Das Gerät ist für den Innenbereich vorgesehen, Verschmutzungsgrad 2 (Haushalts-/Büroumgebung).

Wie interpretiere ich das Symbol für schwache Batterie?

Das Symbol '- +' erscheint bei schwachen Batterien. Ersetzen Sie sie schnell, um Messfehler zu vermeiden. Ein weniger helles Display kann ebenfalls auf schwache Batterien hinweisen.

BEDIENUNGSANLEITUNG DVM841 VELLEMAN

BEDIENUNGSANLEITUNG 49

INSTRUKCJA OBSŁUGI 61

MANUAL DO UTILIZADOR 73

USER MANUAL

1. Introduction

9.5 DIODE EN CONTINUÏTEIT

An alle Einwohner der Europäischen Union

Wichtige Umweltinformationen über dieses Produkt

Dieses Symbol auf dem Produkt oder der Verpackung zeigt an, dass die

Entsorgung dieses Produktes nach seinem Lebenszyklus der Umwelt Schaden zufügen kann. Entsorgen Sie die Einheit (oder verwendeten Batterien) nicht als unsortierter Hausmüll; die Einheit oder verwendeten Batterien müssen von einer spezialisierten Firma zwecks Recycling entsorgt werden. Diese

Einheit muss an den Händler oder ein örtliches Recycling-Unternehmen retourniert werden. Respektieren Sie die örtlichen Umweltvorschriften.

Falls Zweifel bestehen, wenden Sie sich für Entsorgungsrichtlinien an Ihre örtliche Behörde.

Vielen Dank, dass Sie sich für Velleman entschieden haben! Lesen Sie diese Bedienungsanleitung vor Inbetriebnahme sorgfältig durch. Überprüfen Sie, ob Transportschäden vorliegen. Sollte dies der Fall sein, verwenden Sie das Gerät nicht und wenden Sie sich an Ihren Händler.

2. Verwendete Symbole

	AC (Wechselstrom)
	DC (Gleichstrom)
	Sowohl Wechsel- als auch Gleichstrom
	Stromschlaggefahr. Es kann eine potentiell gefährliche Spannung anliegen.
	Achtung: Risiko auf Gefahr, lesen Sie die Sicherheitshinweise .Achtung: Eine unvorsichtige Nutzung dieses Gerätes kann zu Verletzungen oder zum Tod führen.Achtung: Eine unvorsichtige Nutzung kann das Multimeter oder das Gerät, das Sie testen möchten, beschädigen.
	Doppelisolation (Schutzklasse 2)
	Erde, Masse
	Sicherung
	Kapazität (Kondensator)

DVM841

	Dioden
	Durchgang

3. Allgemeine Richtlinien

Siehe Velleman® Service- und Qualitätsgarantie am Ende dieser Bedienungsanleitung.

	Dieses Symbol bedeutet Bitte lesen Sie die HinweiseDas nicht Lesen der Hinweise und der Bedienungsanleitung kann Schäden, Verletzungen oder den Tod verursachen.
	Dieses Symbol bedeutet GefahrEine unvorsichtige Nutzung dieses Gerätes kann zu Verletzungen oder zum Tod führen.
	Dieses Symbol bedeutet Risiko auf Gefahr/SchädenEine unvorsichtige Nutzung dieses Gerätes kann zu Beschädigungen, Verletzungen oder zum Tod führen.
	Dieses Symbol bedeutet Achtung; wichtige InformationenBefolgen Sie diese Information nicht, so kann dies zu einer gefährlichen Situation führen
	WARNUNG: Um Stromschläge zu vermeiden, trennen Sie die Messleitungen immer vom Messkreis und vom Gerät, bevor Sie das Gehäuse öffnen. Um Brandgefahr zu vermeiden, verwenden Sie nur Sicherungen des gleichen Typs (siehe technische Daten).Bemerkung: siehe die Bemerkung, die sich auf dem Batteriefach befindet
	Setzen Sie das Gerät keiner Kälte, Hitze und großen Temperaturschwankungen aus. Nehmen Sie das Gerät nicht sofort in Betrieb, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Lassen Sie das Gerät solange ausgeschaltet, bis es die Zimmertemperatur erreicht hat. So vermeiden Sie Kondensation und Messfehler.
	Vermeiden Sie Erschütterungen. Vermeiden Sie rohe Gewalt während der Bedienung.

DVM841

	Gerät mit Verschmutzungsgrad 2. Eignet sich nur für die Anwendung im Innenbereich! Schützen Sie das Gerät vor Regen und Feuchte. Setzen Sie das Gerät keiner Flüssigkeit wie z.B. Tropf- oder Spritzwasser, aus. Eignet sich nicht für industrielle Anwendung. Siehe §8 Verschmutzungsgrad.
	Halten Sie Kinder und Unbefugte vom Gerät fern.
	Stromschlaggefahr während des Gebrauchs des Multimeters. Seien Sie vorsichtig beim Messen von einem unter Strom stehenden Kreis.
	Es gibt keine zu wartenden Teile. Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.
	Das Gerät gehört zur Installationskategorie CAT III. Siehe §7 Überspannungs-/Installationskategorie.
	Lesen Sie das Addendum und diese Bedienungsanleitung sorgfältig durch. Nehmen Sie das Gerät erst in Betrieb, nachdem Sie sich mit seinen Funktionen vertraut gemacht haben.
	Eigenmächtige Veränderungen sind aus Sicherheitsgründen verboten. Bei Schäden verursacht durch eigenmächtige Änderungen erlischt der Garantieanspruch.
	Verwenden Sie das Gerät nur für Anwendungen beschrieben in dieser Bedienungsanleitung. Sonst kann dies zu Schäden am Produkt führen und erlischt der Garantieanspruch. Bei Schäden, die durch Nichtbeachtung der Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für daraus resultierende Folgeschäden übernimmt der Hersteller keine Haftung.

4. Wartung

Es gibt keine zu wartenden Teile.

Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.

Trennen Sie die Messleitungen vor dem Warten oder Reinigen von jeder Spannungsquelle.

Informationen über den Batterie- und Sicherungswechsel finden Sie unter §11 Batterie- und Sicherungswechsel.

Benutzen Sie niemals aggressive Scheuer- oder Lösungsmittel. Verwenden Sie zur Reinigung ein feuchtes Tuch und ein bisschen Reinigungsmittel.

5. Während des Gebrauchs

Stromschlaggefahr während des Gebrauchs des Multimeters.

Seien Sie vorsichtig beim Messen von einem unter Strom stehenden Kreis.

• Überschreiten Sie nie die Grenzwerte. Diese Werte werden jedes Mal separat in den technischen Daten jedes Messbereichs erwähnt.
• Berühren Sie keine freien Eingangsbuchsen, wenn die Schaltungen nicht spannungslos sind.
• Verwenden Sie das Multimeter niemals für Messungen, die die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential 500 in CAT II überschreiten.
  Verwenden Sie das Multimeter niemals für Messungen, die die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpotential 300 in CAT III überschreiten.
• Stellen Sie den Bereichsschalter in den höchsten Stand, wenn Sie die Belastungsintensität nicht im voraus kennen.
• Entfernen Sie die Messleitungen von der geprüften Schaltung, ehe Sie den Funktionsschalter verstellen.
• Wenn Sie einen Fernseher oder eine getaktete Speisung messen, dürfen Sie nicht vergessen, dass ein starker Stromstoß in den geprüften Punkten das Meter beschädigen können.
• Seien Sie vorsichtig wenn Sie mit Spannungen über 60 Vdc oder 30 Vac rms arbeiten. Halten Sie die Finger während der Messungen hinten den Prüfspitzen!
• Führen Sie nie Widerstands-, Diodenmessungen oder Durchgangsprüfungen an spannungsführenden Schaltungen durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

6. Allgemeine Beschreibung

Das DVM841 ist ein batteriebetriebenes 3 ½stelliges Digital-Handmultimeter. Mit diesem Gerät können Sie Widerstand, Gleich-, Wechselspannung und Gleichstrom messen. Dieses Multimeter ermöglicht nicht nur Durchgangsprüfungen, sondern auch Dioden- und Transistortests. Die Hintergrundbeleuchtung ist optional.

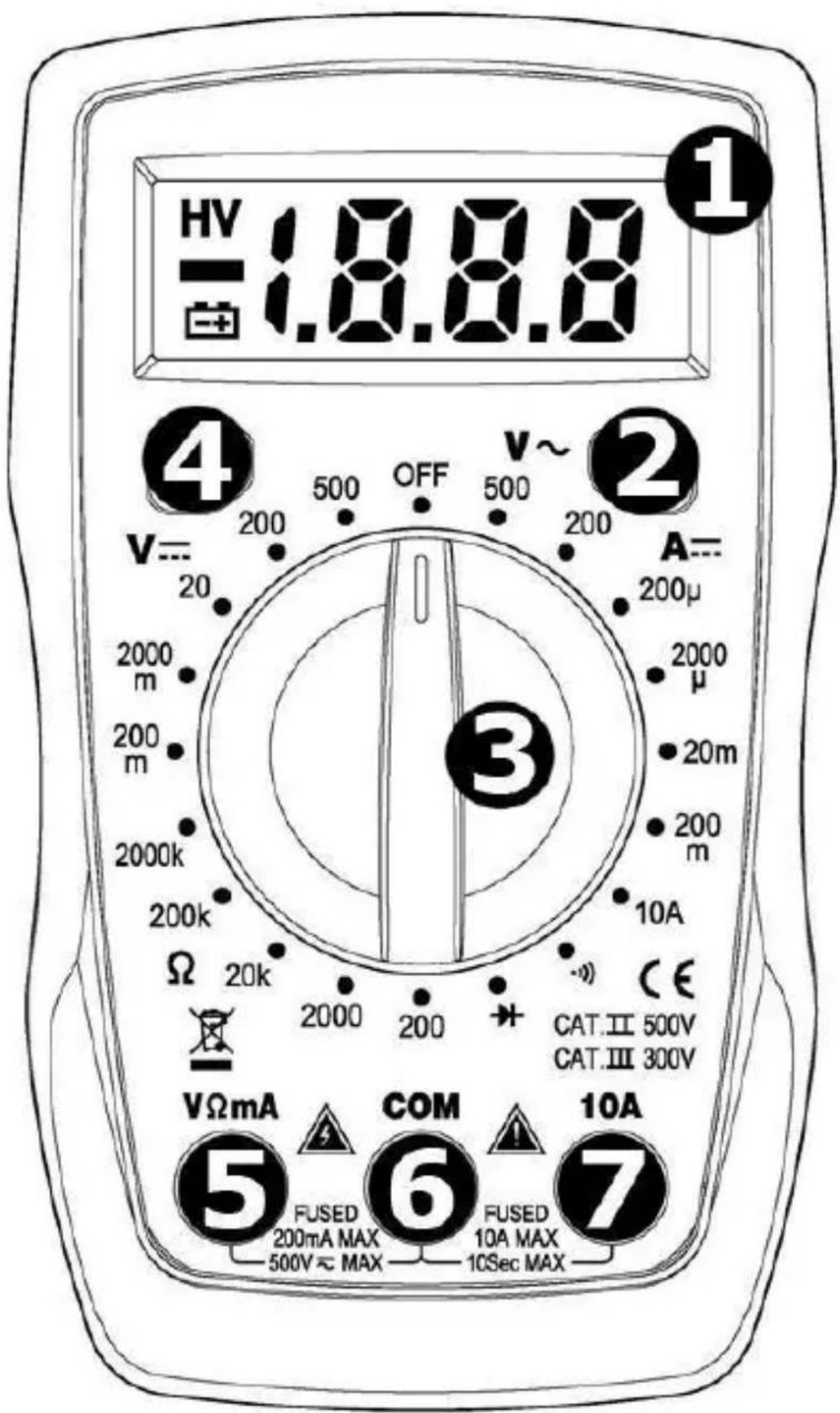

Siehe Abbildung, Seite 2 dieser Bedienungsanleitung:

1. Display
   3 ½-stellig, 7 Segmente, LCD: 47 x 15 mm

2. Hintergrundbeleuchtung

In jedem Bereich, drücken Sie diese Taste, um die Hinterbeleuchtung einzuschalten. Drücken Sie wieder, um auszuschalten.

DVM841

3. Drehschalter

Mit diesem Schalter stellen Sie die gewünschte Funktion und den gewünschten Bereich ein und können Sie das Gerät ein- und abschalten.

4. Taste HOLD

In jedem Bereich, drücken Sie diese Taste, um den letzten Messwert festzuhalten. Drücken Sie wieder, um den Messwert wieder freizugeben.

5. "VΩmA"-Anschlussbuchse

Stecken Sie die rote (positive) Messleitung mit dieser Buchse, um die Spannung, den Widerstand und den Strom (außer 10 A) zu messen.

6. "COM"-Anschlussbuchse

Verbinden Sie die schwarze (negative) Messleitung.

7. "10A"-Anschlussbuchse

Stecken Sie die rote (positive) Messleitung in diese Buchse, um einen max. Strom bis max. 10 A zu messen.

7. Überspannungs-/Messkategorie

Die Multimeter werden gemäß Risiko und Ernst der Spannungsspitzen, die an dem Messpunkt auftreten können, aufgeteilt. Spannungsspitzen sind kurze Ausbrüche von Energie, die in einem System durch z.B. Blitzschlag an einem Hochspannungskabel, induziert werden.

Die bestehenden Kategorien gemäß EN 61010-1 sind:

CAT I	Ein CAT I-Multimeter eignet sich für Messungen an Stromkreisen, die nicht direkt mit dem Netz verbunden sind, z.B. batteriebetriebene Geräte, usw.
CAT II	Ein CAT II-Multimeter eignet sich für Messungen in CAT I-Umgebungen und an einphasigen Geräten, die über einen Stecker mit dem Netz verbunden sind, unter der Bedingung, dass der Kreis mindestens 10 m von einer CAT III-Umgebung und min. 20 m einer CAT IV-Quelle entfernt ist. Zum Beispiel, Haushaltsgeräte, tragbare Geräte, usw.
CAT III	Ein CAT III-Multimeter eignet sich nicht nur für Messungen in CAT I und CAT II-Umgebungen sondern auch für Messungen an ein- oder mehrphasigen Geräten unter der Bedingung, dass der Kreis mindestens 10 m von einer CAT IV-Umgebung entfernt ist und für Messungen in der Gebäudeinstallation, (z.B. Steckdosen, Sicherungskasten, Kontrolleinheiten usw.).

DVM841

CAT IV

Ein CAT IV-Multimeter eignet sich nicht nur für Messungen in CAT I, CAT II und CAT III-Umgebungen, sondern auch für Messungen auf Primärversorgungsebene.Bemerken Sie, dass Sie für Messungen an Geräten, deren Zuleitungskabel sich außer Haus befinden (sowohl ober- als unterirdisch), ein CAT IV-Multimeter verwenden müssen.

Warnung:

Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf Spannungen und Spannungsspitzen, die in der Gebrauchsumgebung, vorkommen können. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf Spannungen und Spannungsspitzen, die in der Gebrauchsumgebung, vorkommen können. Siehe Liste oben.

Das Gerät eignet sich nur für Messungen bis max. 500 V in CAT II und bis max. 300 V in CAT III

8. Verschmutzungsgrad (Pollution degree)

IEC 61010-1 spezifiziert verschiedene Umgebungstypen, die sich auf den anwesenden Verschmutzungsgrad stützen. Für diesen Verschmutzungsgrad gelten verschiedene Schutzmaßnahmen, die Sicherheit gewährleisten. Rauere Umgebungen erfordern einen besseren Schutz und den Schutz vor Verschmutzung, der in einer bestimmten Umgebung gilt, hängt in hohem Maße von der Isolierung und der Qualität des Gehäuses ab. Diese Klassifizierung zeigt an, in welcher Umgebung Sie das Gerät verwenden dürfen.

Verschmutzungsgrad 1	Es gibt keine oder nur trockene, nichtleitende Verschmutzung. Die Verschmutzung hat also keinen Einfluss (kommt nur in hermetisch abgeschlossenen Räumen vor).
Verschmutzungsgrad 2	Es gibt nur nichtleitende Verschmutzung. Gelegentlich muss mit vorübergehender Leitfähigkeit durch Kondensation gerechnet werden (häusliche und Büro-Umgebungen gehören zu dieser Kategorie)
Verschmutzungsgrad 3	Es tritt leitfähige Verschmutzung oder trockene, nichtleitende Verschmutzung, die leitfähig wird, da Kondensation entsteht, auf (industrielle Umgebungen und Umgebungen, die der frischen Luft ausgesetzt werden, aber nicht in direktem Kontakt mit Regen kommen).

DVM841

Verschmutzungsgrad 4

Die Verschmutzung erzeugt eine bleibende Leitfähigkeit, die durch einen leitfähigen Staub, Regen oder Schnee (Außenumgebungen, die hohen Feuchtigkeitsniveaus oder hohen Konzentrationen mit feinen Teilen ausgesetzt werden) verursacht wird.

Warnung: Das Gerät wurde gemäß EN 61010-1 Verschmutzungsgrad 2 entworfen. Dies beinhaltet bestimmte Anwendungsbeschränkungen in Bezug auf die Verschmutzungsgrad, die in der Gebrauchsumgebung, vorkommen kann. Siehe Liste oben.

Das Gerät eignet sich nur für die Anwendung in Umgebungen mit Verschmutzungsgrad 2.

9. Technische Daten

Dieses Gerät ist bei Ankauf nicht kalibriert!

Normen:

Verwenden Sie das Gerät nur für Messungen an Überspannungs-

/Messkategorie CAT I, CAT II und CAT III-Kreisen (siehe §7).

Verwenden Sie das Gerät nur einer Umgebung mit Verschmutzungsgrad 2 (siehe §8)

Ideale Umgebungstemperatur:

Temperatur: 0 °C bis 40 °C (32 °F bis 104 °F)

relative Feuchte: max. 80 %

Höhe: max. 2000 m (6560 ft)

Spannung 500 V

Sicherung

F500 mA/500 V, 5 x 20 mm

F10 A/500 V, 5 x 20 mm

Stromversorgung 2 x 1.5 V AAA/R03P (mitgeliefert)

Display ....LCD, 1999 Zählungen

Display-Abmessungen 47 x 15 mm

Bereichsüberschreitung ....ja

akustischer Durchgangsprüfer ......ja

Diodentest......ja

Lo-Bat-Anzeige ...... ja

Bereichswahl .... manuell

Bereiche 19

Data-Hold-Funktion ...... ja

Hintergrundbeleuchtung ......ja

automatische Abschaltung .....nein

DVM841

Abmessungen 74 x 125 x 30 mm

Gewicht (mit Batterien) .... ± 100 g

Lagerumgebung

Temperatur ......-20 °C bis 60 °C

Feuchte.... < 90 % RH

Messspitze...... CAT II 1000 V/CAT III 600 V, 10 A, L = 75 cm

9.1 DC-SPANNUNG

	Nehmen Sie keine Schaltkreismessungen vor, wenn die Spannung > 500 V ist.
Reichweite	Auflösung	Genauigkeit
200 mV	0.1 mV	± (1.0 % der Anzeige + 2 Ziffern)
2000 mV	1 mV
20 V	10 mV
200 V	100 mV
500 V	1 V	± (1.2 % der Anzeige + 2 Ziffern)

Überlastschutz: 500 V DC oder AC rms

Impedanz: 1 MΩ

9.2 AC-SPANNUNG

	Nehmen Sie keine Schaltkreismessungen vor, wenn die Spannung > 500 V ist.
Reichweite	Auflösung	Genauigkeit
200 V	100 mV	± (1.5 % der Anzeige + 3 Ziffern)
500 V	1 V

Respons: durchschnittlich, Kalibrierung in rms der Sinuswelle

Frequenzbereich: 40-500 Hz

Überlastschutz: 500 V DC oder AC rms

Impedanz: 450 kΩ

9.3 DC-STROM

	Nehmen Sie keine Schaltkreismessungen vor, wenn die Spannung > 500 V ist.
Reichweite	Auflösung	Genauigkeit
200 μA	0.1 μA	± (1.5 % der Anzeige + 2 Ziffern)
2 mA	1 μA
20 mA	10 μA
200 mA	100 μA	± (2.0 % der Anzeige + 2 Ziffern)
10 A	10 mA	± (2.0 % der Anzeige + 3 Ziffern)

Überlastschutz: F500 mA/500 V, F10 A/500 V-Sicherung
Bemerkung: 10 A für max. 10 Sekunden

9.4 WIDERSTAND

Führen Sie keine Widerstandsmessungen an Schaltungen, die unter Spannung stehen, durch.

	Führen Sie keine Widerstandsmessungen an Schaltungen, die unter Spannung stehen, durch.
Reichweite	Auflösung	Genauigkeit
200 Ω	0.1 Ω	± (1.0 % der Anzeige + 5 Ziffern)
2k Ω	1 Ω	± (1.0 % der Anzeige + 3 Ziffern)
20 kΩ	10 Ω
200 kΩ	100 Ω
2 MΩ	1 kΩ	± (1.5 % der Anzeige + 3 Ziffern)

Überlastschutz: F500 mA/500 V-Sicherung

9.5 DIODENTEST UND DURCHGANGSPRÜFUNG

	Führen Sie keine Diodenmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch.
Reichweite	Beschreibung	Prüfzustand
	Die Durchlassspannung der Diode wird im Display angezeigt.	DC-Durchlassstrom ± 10 μA DC-Sperrspannung ± 1.8 V
	Akustisches Signal bei Widerstand < 50 Ω	Leerlaufspannung ± 1.8 V

Überlastschutz: F500 mA/500 V-Sicherung

10. Spannungsmessungen

	Nehmen Sie keine Schaltkreismessungen vor, wenn die Spannung > 500 V ist.
	Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten.Halten Sie die Finger während der Messungen hinten den Prüfspitzen!

10.1 DC-SPANNUNGSMESSUNGEN

1. Stecken Sie die rote Messleitung in die "VΩmA"-Buchse und die schwarze Messleitung in die "COM"-Buchse.
2. Stellen Sie den Drehschalter auf V---. Kennen Sie die zu messende Spannung nicht im voraus, wählen Sie dann zuerst den größten Messbereich und wechseln Sie danach auf einen kleineren Messbereich.
3. Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
4. Der Messwert wird zusammen mit der Polarität der roten Messleitung im LCD-Display angezeigt.

10.2 AC-SPANNUNGSMESSUNGEN

1. Stecken Sie die rote Messleitung in die "VΩmA"-Buchse und die schwarze Messleitung in die "COM"-Buchse.
2. Stellen Sie den Drehschalter auf V\~.
3. Verbinden Sie die Messleitungen mit dem Kreis, den Sie messen möchten.
4. Der Messwert wird im LCD-Display angezeigt.

11. Strommessungen

	Nehmen Sie keine Schaltkreismessungen vor, wenn die Spannung > 500 V ist.
	Seien Sie vorsichtig wenn Sie mit Spannungen über 60 VDC oder 30 VAC rms arbeiten.Halten Sie die Finger während der Messungen hinten den Prüfspitzen!

1. Stecken Sie die rote Messleitung in die "VΩmA"-Buchse und die schwarze Messleitung in die "COM"-Buchse (stecken Sie die rote Messleitung in die "10A"-Buchse für Messungen zwischen 200 mA und 10 A).
2. Stellen Sie den Drehschalter auf DCA.
3. Verbinden Sie die beiden Messspitzen IN REIHE mit dem Messobjekt.
4. Der Messwert wird zusammen mit der Polarität der roten Messleitung im LCD-Display angezeigt

12. Widerstandsmessung

Führen Sie keine Widerstandsmessungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

1. Stecken Sie die rote Messleitung in die "VΩmA"-Buchse und die schwarze Messleitung in die "COM"-Buchse (die rote Messleitung hat eine positive Polarität "+").
2. Stellen Sie den Drehschalter auf "Ω".
3. Verbinden Sie die Messleitungen mit den Widerstand, den Sie messen möchten. Der Messwert wird im LCD-Display angezeigt.
4. Beachten Sie bei Widerstandsmessungen darauf, dass die Schaltung spannungslos ist und, dass alle Kondensatoren völlig entladen sind.

13. Diodentest

Führen Sie keine Diodenmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

1. Stecken Sie die rote Messleitung in die "VΩmA"-Buchse und die schwarze Messleitung in die "COM"-Buchse (die rote Messleitung hat eine positive Polarität "+".).
2. Stellen Sie den Drehschalter auf "→".
3. Verbinden Sie die rote Messleitung mit der Anode der Diode und die schwarze Messleitung mit der Kathode. Die Durchlassspannung der Diode wird im Display angezeigt. Wird die Diode in Sperrrichtung gemessen, dann erscheint "1" im Display.

14. Durchgangsprüfung

Führen Sie keine Diodenmessungen oder Durchgangsprüfungen an Schaltungen, die unter Spannung stehen, durch. Beachten Sie, dass alle Kondensatoren völlig entladen sind.

1. Stecken Sie die rote Messleitung in die "VΩmA"-Buchse und die schwarze Messleitung in die "COM"-Buchse.
2. Stellen Sie den Bereichsschalter auf "•")".
3. Verbinden Sie die Messleitungen mit zwei Punkten der Schaltung, die Sie messen möchten. Bei Durchgang ertönt ein Piepton.

15. Batterie- und Sicherungswechsel

	WARNUNG: Um Stromschläge zu vermeiden, trennen Sie die Messleitungen immer vom Messkreis und vom Gerät, bevor Sie das Gehäuse öffnen. Um Brandgefahr zu vermeiden, verwenden Sie nur Sicherungen des gleichen Typs (siehe technische Daten).Bemerkung: siehe die Bemerkung, die sich auf dem Batteriefach bei
	Es gibt keine zu wartenden Teile.Bestellen Sie eventuelle Ersatzteile bei Ihrem Fachhändler.
	Trennen Sie die angeschlossenen Messleitungen vom Messkreis und vom Gerät, bevor Sie die Batterien oder die Sicherung ersetzen.

• Setzen Sie eine neue Batterie ein, wenn " [−+]" im Display angezeigt wird.
• Sicherungen müssen normalerweise nur selten ersetzt werden. Eine defekte Sicherung ist fast immer die Folge eines menschlichen Fehlers.

Um einen Batterie- oder Sicherungswechsel durchzuführen:

• Schalten Sie das Multimeter aus.
• Lösen Sie die zwei Schrauben (Unterseite) und öffnen Sie vorsichtig das Gehäuse.
  • Entfernen Sie die alte Batterie und legen Sie eine neue ein.
• Schließen Sie das Gehäuse und Schrauben Sie die Schrauben wieder fest.

Batterie: 2 x 1.5 V AAA/R03P, legen Sie die Batterie polungsrichtig ein

Sicherungen: F500 mA/500 V und F10 A/500 V, 5 x 20 mm

Verschließen Sie das Gehäuse wieder sorgfältig.

16. Problemlösung

Bleibt ein akustisches Signal während der Durchgangsprüfung ertönen, dann ist die interne Sicherung F500 mA/500 V defekt. Ersetzen Sie die Sicherung. Eine schwache Batterie kann zu ungenauen Messergebnissen führen.

Ersetzen Sie Batterie regelmäßig.

(Hinweis: Verringert sich die Intensität der Hintergrundbeleuchtung/des LCD-Displays, dann ist die Batterie schwach)

Verwenden Sie dieses Gerät nur mit originellen Zubehörteilen. Velleman NV übernimmt keine Haftung für Schaden oder Verletzungen bei (falscher) Anwendung dieses Gerätes. Mehr Informationen zu diesem Produkt und die neueste Version dieser Bedienungsanleitung finden Sie hier: www.velleman.eu. Alle Änderungen ohne vorherige Ankündigung vorbehalten.

© URHEBERRECHT

Velleman NV besitzt das Urheberrecht für diese

Bedienungsanleitung. Alle weltweiten Rechte vorbehalten. Ohne vorherige schriftliche Genehmigung des Urhebers ist es nicht gestattet, diese Bedienungsanleitung ganz oder in Teilen zu reproduzieren, zu kopieren, zu übersetzen, zu bearbeiten oder zu speichern.

INSTRUKCJA OBSŁUGI

1. Wstęp

Velleman® Service- und Qualitätsgarantie

Seit der Gründung in 1972 hat Velleman® sehr viel Erfahrung als Verteiler in der Elektronikwelt in über 85 Ländern aufgebaut. Alle Produkte entsprechen den strengen Qualitätsforderungen und gesetzlichen Anforderungen in der EU. Um die Qualität zu gewährleisten werden unsere Produkte regelmäßig einer zusätzlichen Qualitätskontrolle unterworfen, sowohl von unserer eigenen Qualitätsabteilung als auch von externen spezialisierten Organisationen. Sollten, trotz aller Vorsichtsmaßnahmen, Probleme auftreten, nehmen Sie bitte die Garantie in Anspruch (siehe Garantiebedingungen).

Allgemeine Garantiebedingungen in Bezug auf Konsumgüter (für die Europäische Union):

- Alle Produkte haben für Material- oder Herstellungsfehler eine Garantieperiode von 24 Monaten ab Verkaufsdatum.

- Wenn die Klage berechtigt ist und falls eine kostenlose Reparatur oder ein Austausch des Gerätes unmöglich ist, oder wenn die Kosten dafür unverhältnismäßig sind, kann Velleman® sich darüber entscheiden, dieses Produkt durch ein gleiches Produkt zu ersetzen oder die Kaufsumme ganz oder teilweise zurückzuzahlen. In diesem Fall erhalten Sie ein Ersatzprodukt oder eine Rückzahlung im Werte von 100% der Kaufsumme im Falle eines Defektes bis zu 1 Jahr nach Kauf oder Lieferung, oder Sie bekommen ein Ersatzprodukt im Werte von 50% der Kaufsumme oder eine Rückzahlung im Werte von 50 % im Falle eines Defektes im zweiten Jahr.

• Von der Garantie ausgeschlossen sind:

- alle direkten oder indirekten Schäden, die nach Lieferung am Gerät und durch das Gerät verursacht werden (z.B. Oxidation, Stöße, Fall, Staub, Schmutz, Feuchtigkeit, ...), sowie auch der Inhalt (z.B. Datenverlust), Entschädigung für eventuellen Gewinnausfall.

- Verbrauchsgüter, Teile oder Zubehörteile, die durch normalen Gebrauch dem Verschleiß ausgesetzt sind, wie z.B. Batterien (nicht nur aufladbare, sondern auch nicht aufladbare, eingebaute oder ersetzbare), Lampen, Gummiteile, Treibriemen, usw. (unbeschränkte Liste).

- Schäden verursacht durch Brandschaden, Wasserschaden, Blitz, Unfälle, Naturkatastrophen, usw.

- Schäden verursacht durch absichtliche, nachlässige oder unsachgemäße Anwendung, schlechte Wartung, zweckentfremdete Anwendung oder Nichtbeachtung von Benutzerhinweisen in der Bedienungsanleitung.

- Schäden infolge einer kommerziellen, professionellen oder kollektiven Anwendung des Gerätes (bei gewerblicher Anwendung wird die Garantieperiode auf 6 Monate zurückgeführt).

- Schäden verursacht durch eine unsachgemäße Verpackung und unsachgemäßen Transport des Gerätes.

- alle Schäden verursacht durch unautorisierte Änderungen, Reparaturen oder Modifikationen, die von einem Dritten ohne Erlaubnis von Velleman® vorgenommen werden.

- Im Fall einer Reparatur, wenden Sie sich an Ihren Velleman®-Verteiler. Legen Sie das Produkt ordnungsgemäß verpackt (vorzugsweise die Originalverpackung) und mit dem Original-Kaufbeleg vor. Fügen Sie eine deutliche Fehlerbeschreibung hinzu.

- Hinweis: Um Kosten und Zeit zu sparen, lesen Sie die Bedienungsanleitung nochmals und überprüfen Sie, ob es

keinen auf de Hand liegenden Grund gibt, ehe Sie das Gerät zur Reparatur zurückschicken. Stellt sich bei der Überprüfung des Gerätes heraus, dass kein Geräteschaden vorliegt, könnte dem Kunden eine Untersuchungspauschale berechnet.

- Für Reparaturen nach Ablauf der Garantiefrist werden Transportkosten berechnet.

- Jede kommerzielle Garantie lässt diese Rechte unberührt. Die oben stehende Aufzählung kann eventuell angepasst werden gemäß der Art des Produktes (siehe Bedienungsanleitung des Gerätes).

PL
