MANUAL DE USUARIO DVM841 VELLEMAN

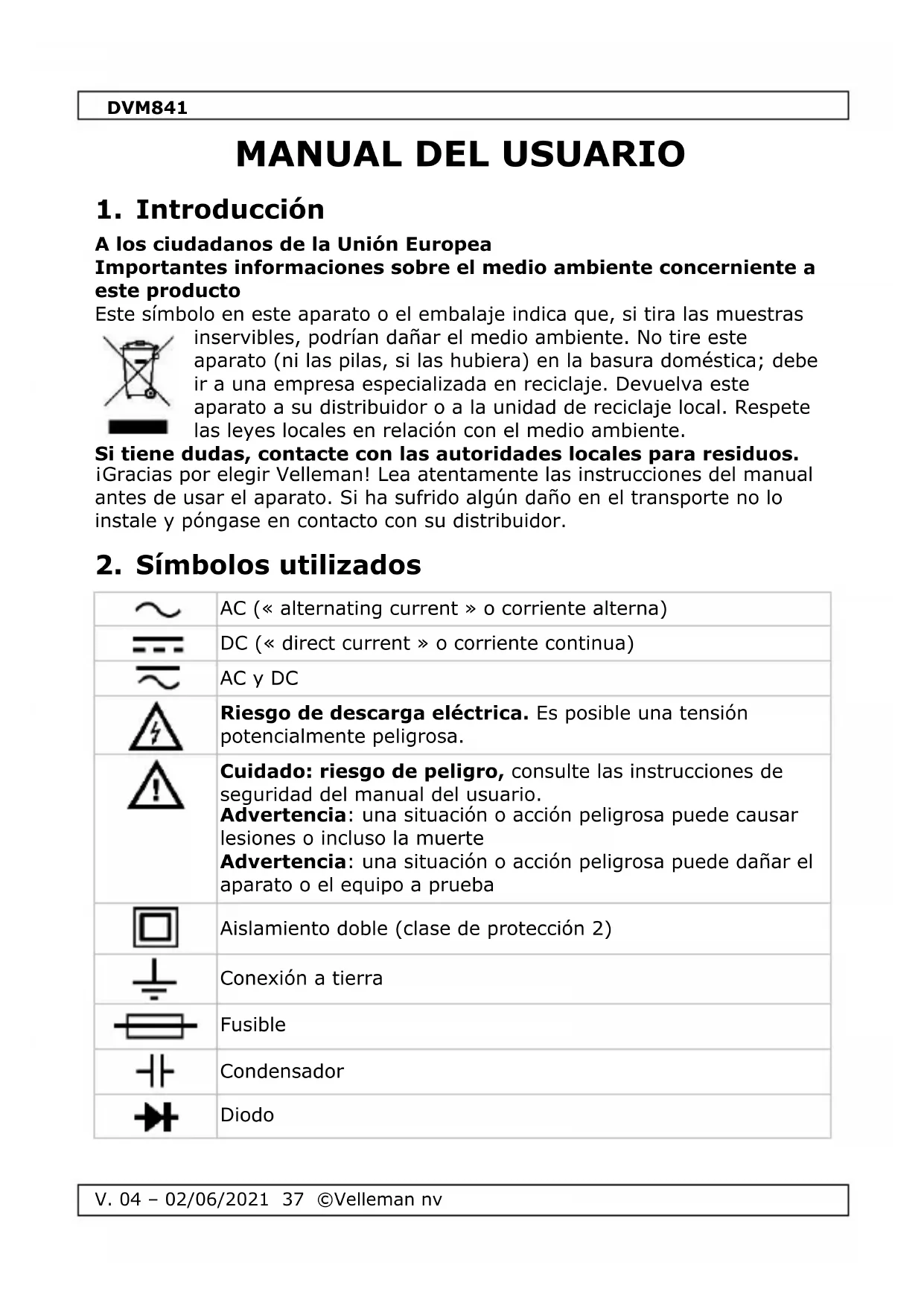

A los ciudadanos de la Unión Europea Importantes informaciones sobre el medio ambiente concerniente a este producto Este símbolo en este aparato o el embalaje indica que, si tira las muestras inservibles, podrían dañar el medio ambiente. No tire este aparato (ni las pilas, si las hubiera) en la basura doméstica; debe ir a una empresa especializada en reciclaje. Devuelva este aparato a su distribuidor o a la unidad de reciclaje local. Respete las leyes locales en relación con el medio ambiente. Si tiene dudas, contacte con las autoridades locales para residuos. ¡Gracias por elegir Velleman! Lea atentamente las instrucciones del manual antes de usar el aparato. Si ha sufrido algún daño en el transporte no lo instale y póngase en contacto con su distribuidor.

Riesgo de descarga eléctrica. Es posible una tensión potencialmente peligrosa.

Cuidado: riesgo de peligro, consulte las instrucciones de seguridad del manual del usuario. Advertencia: una situación o acción peligrosa puede causar lesiones o incluso la muerte Advertencia: una situación o acción peligrosa puede dañar el aparato o el equipo a prueba

Aislamiento doble (clase de protección 2)

Véase la Garantía de servicio y calidad Velleman® al final de este manual del usuario.

Este símbolo indica: Leer las instrucciones Si no lee las instrucciones o el manual del usuario puede dañar el aparato o sufrir heridas, incluso morir.

Este símbolo indica: Peligro Una situación o acción peligrosa puede causar lesiones o incluso la muerte

Este símbolo indica: Riesgo de peligro/daños Una situación o acción peligrosa puede causar daños, lesiones o incluso la muerte

Este símbolo indica: Advertencia; información importante La negligencia de esta información puede causar una situación peligrosa.

ADVERTENCIA: Para evitar descargas eléctricas, siempre desconecte las puntas de prueba antes de abrir la caja. Para evitar cualquier riesgo de incendio, utilice sólo fusibles con las especificaciones idénticas a las mencionadas en este manual del usuario. Observación: Consulte la advertencia del compartimiento de pilas.

No exponga el aparato al frío, el calor ni grandes variaciones de temperatura. No conecte el aparato si ha estado expuesto a grandes cambios de temperatura. Espere hasta que el aparato llegue a la temperatura ambiente. Esto para evitar la condensación y los errores de medición.

Proteja el aparato contra choques y golpes. Evite usar excesiva fuerza durante la operación.

El aparato pertenece al grado de contaminación 2. Sólo es apto para el uso en interiores. No exponga este equipo a lluvia, humedad ni a ningún tipo de salpicadura o goteo. No es apto para el uso industrial. Consulte §8 « Grado de contaminación ».DVM841

Mantenga el aparato lejos del alcance de personas no capacitadas y niños.

Riesgo de descarga eléctrica durante el funcionamiento. Sea cuidadoso al efectuar mediciones en un circuito bajo tensión.

El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.

Este aparato pertenece a la categoría de sobretensión CAT III. Consulte §7 « Categorías de sobretensión/instalación.

Lea atentamente este manual del usuario y el apéndice. Familiarícese con el funcionamiento del aparato antes de utilizarlo.

Por razones de seguridad, las modificaciones no autorizadas del aparato están prohibidas. Los daños causados por modificaciones no autorizadas, no están cubiertos por la garantía.

Utilice sólo el aparato para las aplicaciones descritas en este manual Su uso incorrecto anula la garantía completamente. Los daños causados por descuido de las instrucciones de seguridad de este manual invalidarán su garantía y su distribuidor no será responsable de ningún daño u otros problemas resultantes.

El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio. Desconecte las puntas de prueba antes de limpiar el aparato o efectuar trabajos de mantenimiento. Para informaciones sobre el reemplazo de la pila o el fusible, consulte §11 Reemplazar las pilas y el fusible. No utilice disolventes y productos abrasivos. Limpie el aparato con un paño húmedo y un poco detergente.

Riesgo de descarga eléctrica durante el funcionamiento. Sea cuidadoso al efectuar mediciones en un circuito bajo tensión.

• Nunca exceda los valores límites de protección mencionados. Nunca exceda los valores límites de protección mencionados en las especificaciones para cada rango de medición.DVM841

V. 04 – 02/06/2021 40 ©Velleman nv

• Nunca toque terminales no utilizados cuando el multímetro esté conectado a un circuito a prueba.

• No utilice el multímetro para instalaciones de la categoría II al medir tensiones que podrían sobrepasar la margen de seguridad de 500 V encima de la masa. No utilice el multímetro para instalaciones de la categoría III al medir tensiones que podrían sobrepasar la margen de seguridad de 300 V encima de la masa.

• Coloque el selector de rango en la posición máxima si no conoce el valor de antemano.

• Desconecte las puntas de prueba del circuito analizado antes de seleccionar otra función u otro rango.

• Pueden producirse arcos de tensión en los extremos de las puntas de prueba durante la comprobación de televisiones o alimentaciones a conmutación. Tales arcos pueden dañar el multímetro.

• Sea extremadamente cuidadoso al medir una tensión > 60 VCC o 30 VCA RMS. ¡Ponga siempre sus dedos detrás de la barrera de protección!

• No mida resistencias, diodos o continuidad en circuitos bajo tensión. Asegúrese de que todos los condensadores estén completamente descargados.

6. Descripción general

El DVM841 es un multímetro portátil con pantalla LCD de 3 ½ dígitos. Funciona con pilas y le permite medir tensiones DC y AC, corrientes DC y resistencias. También es posible efectuar pruebas de transistores, de diodos y de continuidad. La iluminación es opcional. Véase la figura en la página 2 de este manual del usuario:

En cualquier rango, pulse este botón para encender la retroiluminación. Vuelva a pulsar para desactivar.

3. Selector giratorio

No sólo se utiliza para seleccionar los rangos y las funciones deseados sino también para encender o apagar el multímetro (ON/OFF).

En cualquier rango, pulse este botón para bloquear el último valor medido. Vuelva a pulsar para desbloquear.

Conecte la punta de prueba roja (positiva) a esta conexión para medir la tensión, la resistencia y la corriente (salvo 10 A).

Conecte la punta de prueba roja a esta conexión para medir una corriente de máx. 10 A.

7. Categoría de sobretensión/instalación

Los multímetros han sido clasificados según el riesgo y la gravedad de las sobretensiones transitorias que pueden surgir en las puntas de prueba. Una sobretensión transitoria es un aumento corto de la tensión inducido por un sistema, p.ej. caída de un rayo en un de alta tensión. Las categorías según EN 61010-1 son: CAT I Un multímetro de la categoría CAT I es apto para medir circuitos electrónicos protegidos no conectados directamente a la red eléctrica, p.ej. conexiones electrónicos circuitos, señales de control, etc. CAT

Un DMM de la categoría CAT II es apto para la medición en un ambiente CAT I, aparatos monofásicos conectados a la red eléctrica con un conector y circuitos en un ambiente doméstico normal, a condición de que el circuito esté a una distancia mínima de 10 m de un ambiente CAT III o 20 m de un ambiente CAT IV. Ejemplo: alimentación de aparatos electrodomésticos y herramientas portátiles, etc. CAT III Un DMM de la categoría CAT III no sólo es apto para la medición en un ambiente CAT I y CAT II, sino también para la medición de un aparato mono- o polifásico (fijo) a una distancia mínima de 10 m de un ambiente CAT IV, y para la medición en o de una caja de de distribución (cortocircuitos, circuitos de iluminación, horno eléctrico). CAT

Un DMM de la categoría CAT IV es apto tanto para la medición en un ambiente CAT I, CAT II y CAT III, como para la medición en una entrada de energía al nivel primario. Observación: Cualquier medición efectuada en un aparato, cuyos cables están en el exterior (tanto subterráneo como supraterrenal), necesita un DMM de la categoría CAT IV. Advertencia: Este aparato ha sido diseñado según la norma EN 61010-1, categoría de instalación CAT II 500 V y CAT III 300 V. Esto implica restricciones de uso referentes a la tensión y las tensiones de cresta pueden aparecer en el ambiente de uso. Consulte la lista arriba.

Este aparato sólo es apto para mediciones hasta 500 V en CAT II y hasta 300 V en CAT IIIDVM841

La norma IEC 61010-1 especifica los diferentes tipos de contaminación ambiental. Cada tipo necesita su propio nivel de protección para garantizar la seguridad. Un ambiente rugoso necesita un nivel de protección más severo. El nivel de protección adaptado a un ambiente preciso depende del aislamiento y la calidad de la caja. El grado de contaminación del DVM indica el ambiente en el que puede ser utilizado. Grado de contaminación

Ausencia de contaminación o contaminación seca y sólo no conductora. Contaminación no influenciable (sólo en un ambiente herméticamente cerrado). grado de contaminación

Sólo contaminación no conductora. De vez en cuando, puede sobrevenir una conducción corta causada por la condensación (ambiente doméstico y de oficina) Grado de contaminación

Contaminación conductora o contaminación seca y no conductora puede volverse conductora a causa de la condensación (ambiente industrial o ambiente expuesto al aire libre pero lejos del alcance de precipitaciones). Grado de contaminación

Contaminación que genera una conducción persistente causada por polvo conductor, o por la lluvia o la nieve (ambiente expuesto al aire libre, y a humedad y partículas finas elevadas). Advertencia: Este aparato ha sido diseñado según la norma EN 61010-1, grado de contaminación 2, lo que implica restricciones de uso con respecto a la contaminación que puede aparecer en un ambiente de uso. Consulte la lista arriba.

Este aparato sólo es apto para mediciones en un ambiente con un grado de contaminación clase 2.

Este aparato no está calibrado por defecto. Instrucciones sobre el ambiente de uso: Utilice este aparato sólo en un ambiente CAT I, CAT II y CAT III (véase §7). Utilice este aparato sólo en un ambiente con un grado de contaminación 2 (véase §8) Condiciones ideales: temperatura: de 0 °C a 40 °C (de 32 °F a 104 °F) humedad relativa: máx. 80 % altura: máx. 2000 m (6560 ft)DVM841

No efectúe mediciones en un circuito que pueda tener una tensión > 500 V alcance resolución precisión 200 mV

Protección de sobrecarga: 500 V DC o AC rms Impedancia: 1 MΩDVM841

No efectúe mediciones en un circuito que pueda tener una tensión > 500 V alcance resolución precisión 200 V 100 mV ± (1.5 % de la lectura + 3 dígitos) 500 V 1 V

Respuesta media, calibración en rms de una onda sinusoidal Rango de frecuencias: 40-500 Hz Protección de sobrecarga: 500 V DC o AC rms Impedancia: 450 kΩ

No efectúe mediciones en un circuito que pueda tener una tensión > 500 V alcance resolución precisión 200 µA

Protección de sobrecarga: fusible de F500 mA/500 V, F10 A/500 V Observación: 10 A durante máx. 10 segundos

Nunca efectúe mediciones de resistencia de un circuito bajo tensión. alcance resolución precisión 200 Ω

Protección de sobrecarga: fusible de F500 mA/500 VDVM841

No mida el diodo ni la continuidad en un circuito bajo tensión. alcance descripción condiciones de prueba

El multímetro visualizará la tensión directa aproximativa del diodo. corriente directa DC ± 10 µA tensión inversa DC ± 1.8 V

señal acústica en caso de una resistencia < 50 Ω tensión de circuito abierto ± 1.8 V

Protección de sobrecarga: fusible de F500 mA/500 V

10. Medir la tensión

No efectúe mediciones en un circuito que pueda tener una tensión > 500 V

Sea extremadamente cuidadoso al medir una tensión 60 VCC o 30 VCA rms. ¡Ponga siempre sus dedos detrás de la barrera de protección!

10.1 MEDIR LA TENSIÓN DC

1. Conecte la punta de prueba roja al borne "VmA" y la punta de prueba

negra al borne "COM".

2. Seleccione el rango de medición apropiado V con el selector

giratorio. Coloque el selector de rango en la posición máxima si no conoce la tensión que quiere medir de antemano. Luego, disminuya la tensión gradualmente hasta que encuentre la resolución ideal.

3. Conecte las puntas de prueba a la fuente que desea medir.

4. El valor medido y la polaridad de la punta de prueba roja se

visualizarán en la pantalla LCD.

10.2 MEDIR LA TENSIÓN AC

1. Conecte la punta de prueba roja al borne "VmA" y la punta de prueba

negra al borne "COM".

2. Seleccione el rango de medición apropiado (V~) con el selector

3. Conecte las puntas de prueba a la fuente que desea medir.

4. El valor medido se visualizará en la pantalla LCD.DVM841

No efectúe mediciones en un circuito que pueda tener una tensión > 500 V

Sea extremadamente cuidadoso al medir una tensión 60 VCC o 30 VCA rms. ¡Ponga siempre sus dedos detrás de la barrera de protección!

1. Conecte la punta de prueba roja al borne "VmA" y la punta de prueba

negra al borne "COM" (Conecte la punta de prueba roja al borne "10A" para mediciones entre 200 mA y 10 A).

2. Seleccione el rango de medición apropiado (DCA) con el selector

3. Conecte las puntas de prueba EN SERIE al circuito del que quiere

4. El valor medido y la polaridad de la punta de prueba roja se

visualizarán en la pantalla LCD

Nunca efectúe mediciones de resistencia en un circuito bajo tensión. Asegúrese de que todos los condensadores estén completamente descargados.

1. Conecte la punta de prueba roja al borne "VmA" y la punta de prueba

negra al borne "COM" (la punta de prueba roja tiene una polaridad positiva "+").

2. Seleccione el rango de medición apropiado () con el selector

3. Conecte las puntas de prueba a la resistencia y consulte la pantalla

4. Asegúrese de que al circuito a prueba se le haya interrumpido toda la

energía y cualquier condensador esté totalmente descargado, antes de efectuar la medición.

13. Prueba de diodos

No mida el diodo ni la continuidad en un circuito bajo tensión. Asegúrese de que todos los condensadores estén completamente descargados.

1. Conecte la punta de prueba roja al borne "VmA" y la punta de prueba

negra al borne "COM" (la punta de prueba roja tiene una polaridad positiva "+".).

2. Coloque el selector giratorio en la posición " ".DVM841

V. 04 – 02/06/2021 47 ©Velleman nv

3. Conecte la punta de prueba roja al ánodo y la punta de prueba negra

al cátodo del diodo. El multímetro visualizará la tensión directa aproximativa del diodo. Se visualizará “1” si se ha invertido la conexión.

14. Prueba de continuidad

No mida el diodo ni la continuidad en un circuito bajo tensión. Asegúrese de que todos los condensadores estén completamente descargados.

1. Conecte la punta de prueba roja al borne "VmA" y la punta de prueba

negra al borne "COM".

2. Coloque el selector giratorio en la posición " ".

3. Conecte las puntas de prueba a dos puntas del circuito que quiere

probar. El zumbador incorporado sonará si hay continuidad.

15. Reemplazar la pila y el fusible

ADVERTENCIA: Para evitar descargas eléctricas, siempre desconecte las puntas de prueba antes de abrir la caja. Para evitar cualquier riesgo de incendio, utilice sólo fusibles con las especificaciones idénticas a las mencionadas en este manual del usuario. Observación: Consulte la advertencia del compartimiento de pilas.

El usuario no habrá de efectuar el mantenimiento de ninguna pieza. Contacte con su distribuidor si necesita piezas de recambio.

Desconecte el aparato de la red eléctrica y quite las puntas de prueba antes de reemplazar las pilas o los fusibles.

• Reemplace la batería en cuanto se visualice el símbolo " ".

• Normalmente, no es necesario reemplazar un fusible. Sólo se funden a causa de un error de uso. Para reemplazar la pila o el fusible:

• Apague el multímetro.

• Desatornille los dos tornillos de la parte inferior y abra cuidadosamente la caja.

• Quite la pila agotada e introduzca la nueva.

• Cierre la caja y atornille los tornillos. La pila: 2 x 1.5 V AAA/R03P, respete la polaridad Fusibles: F500 mA/500 V y F10 A/500 V, 5 x 20 mm Antes de utilizar el multímetro, verifique que el panel trasero esté bien cerrado.DVM841

Si el aparato emite una señal acústica ininterrumpida mientras está midiendo la continuidad, significará que el fusible interno de F500 mA/500 V está defectuoso. Reemplace el fusible. Un nivel de pila baja podría causar mediciones incorrectas. Reemplace la pila regularmente. (consejo: La luminosidad reducida de la retroiluminación/la pantalla LCD indicará un nivel de pila baja). Utilice este aparato sólo con los accesorios originales. Velleman NV no será responsable de daños ni lesiones causados por un uso (indebido) de este aparato. Para más información sobre este producto y la versión más reciente de este manual del usuario, visite nuestra página www.velleman.eu. Se pueden modificar las especificaciones y el contenido de este manual sin previo aviso.
