IMA 60 - Odbiornik LD Systems - Bezpłatna instrukcja obsługi

Typ produktu	Wzmacniacz-mikser instalacyjny (odbiornik)
Marka	LD Systems
Model	IMA 60
Wymiary (S x W x G)	210 x 95 x 266,76 mm
Waga	2,51 kg
Zasilanie	100-240 V AC, 50-60 Hz, bezpiecznik T2,5 A 250 V
Maksymalny pobór mocy	95 W
Pobór mocy w trybie czuwania	< 1 W
Moc wyjściowa	65 W przy 4 omach (Klasa D)
Wejścia	1 symetryczne wejście alarmowe, 2 wejścia mikrofonowe/liniowe (XLR/jack i RCA), 2 stereo wejścia liniowe RCA, Bluetooth 4.0
Wyjścia	1 pomocnicze wyjście liniowe (zaciski śrubowe), 1 wyjście głośnikowe (niskie napięcie 4 omy/70V/100V)
Poziomy priorytetu	4 poziomy (alarm, mikrofon/linia 1, dzwonek, mikrofon/linia 2)
Regulacja barwy dźwięku	Bas (+/-10 dB przy 100 Hz), Wysokie (+/-10 dB przy 10 kHz)
Automatyczny tryb czuwania	Tak, po 20 minutach bez sygnału (przełączany)
Bluetooth	Wersja 4.0, parowanie dotykowe
Format	Pół-rack 9,5", 2U, montaż rack opcjonalny
Konserwacja i czyszczenie	Używać suchej ściereczki. Nie otwierać urządzenia.
Bezpieczeństwo	Przeczytaj uważnie instrukcje. Nie wystawiać na działanie wody ani ciepła. Odłączyć przed konserwacją.
Części zamienne i naprawy	Bezpiecznik zapasowy (T2,5 A 250 V). Opcjonalny zestaw do montażu rack (LDIMARK). Naprawy przez autoryzowanego serwisanta.
Informacje ogólne	Producent: Adam Hall GmbH. Gwarancja i zgodność CE na www.adamhall.com.

Często zadawane pytania - IMA 60 LD Systems

Jak podłączyć mikrofon do IMA 60?

Użyj gniazda hybrydowego XLR/jack lub zacisków śrubowych na kanale MIC/LINE 1 lub 2. Ustaw przełącznik MIC/LINE na MIC. W przypadku mikrofonu pojemnościowego włącz zasilanie phantom 24 V (przycisk PHANTOM ON). Upewnij się, że głośność jest ustawiona na minimum przed podłączeniem lub odłączeniem.

Jak połączyć smartfon przez Bluetooth?

Wybierz Bluetooth jako źródło za pomocą przycisku dotykowego (przytrzymaj 0,5 s). Naciśnij przycisk parowania Bluetooth przez 2 sekundy, aż ikona zacznie szybko migać. Na smartfonie wyszukaj "LD IMA 60" i wybierz. Parowanie jest zakończone, gdy ikona pozostanie podświetlona.

Jakie są poziomy priorytetu i jak działają?

IMA 60 ma 4 poziomy priorytetu: 1 (alarm) wycisza wszystkie inne kanały; 2 (MIC/LINE 1 VOX) wycisza MIC/LINE 2 i MUSIC; 3 (dzwonek) wycisza MIC/LINE 1, 2 i MUSIC; 4 (styk MIC/LINE 1) wycisza MUSIC. Każdy poziom jest wyzwalany przez VOX lub styk zwierny.

Jak używać wyjścia pomocniczego (AUX OUT)?

Wyjście AUX OUT na zaciskach śrubowych może być używane do podłączenia zewnętrznego wzmacniacza lub subwoofera. Przełącznik MUSIC-MIX umożliwia wysłanie sygnału z wybranego źródła muzycznego (pozycja MUSIC) lub miksu wszystkich kanałów (pozycja MIX). Głośność jest stała.

Jak włączyć automatyczny tryb czuwania?

Przełącz przełącznik STANDBY z tyłu na ON. Urządzenie przejdzie w tryb czuwania po 20 minutach bez sygnału. W celu ręcznego uśpienia naciśnij krótko przycisk STANDBY z przodu. Dioda czuwania zaświeci się na czerwono. Aby wyjść z trybu czuwania, naciśnij ponownie.

Co zrobić, gdy bezpiecznik się przepali?

Wymień go tylko na bezpiecznik tego samego typu: T2,5 A 250 V (5 x 20 mm). Jeśli problem będzie się powtarzał, skontaktuj się z autoryzowanym serwisem. Nigdy nie używaj bezpiecznika o innej wartości.

Jak zamontować IMA 60 w raku?

Użyj opcjonalnego zestawu montażowego LDIMARK. Dla jednego urządzenia przymocuj krótkie wsporniki z jednej strony i długi wspornik z drugiej. Dla dwóch urządzeń użyj łączników i dwóch krótkich wsporników. Przykręć za pomocą dostarczonych śrub M4.

Jak czyścić urządzenie?

Użyj suchej, miękkiej ściereczki. Nigdy nie używaj płynów ani sprayów. Odłącz urządzenie przed czyszczeniem. Upewnij się, że żaden płyn nie dostanie się do otworów.

Jak skonfigurować funkcję alarmową (EMERGENCY)?

Podłącz symetryczne źródło audio do zacisków EMERGENCY. Ustaw próg VOX za pomocą pokrętła GAIN. Gdy sygnał przekroczy próg, wszystkie inne kanały są wyciszone. Możesz również użyć zewnętrznego styku zwiernego (zaciski) do ręcznego wyciszenia. Dioda EMERG zapali się.

Jaka jest moc wyjściowa i jak wybrać między niską a wysoką impedancją?

Moc wynosi 65 W przy 4 omach. Użyj przełącznika LO-Z/HI-Z: LO-Z dla głośników niskoimpedancyjnych (minimum 4 omy), HI-Z dla linii 70V lub 100V. Upewnij się, że całkowita moc głośników nie przekracza 65 W.

INSTRUKCJA OBSŁUGI IMA 60 LD Systems

PRZYKŁADOWE PODŁACZENIA 70

PRZYŁĄCZA LISTWY ZACISKOWEJ 71

ZWORKA AWARYJNEGO SYGNAŁU DLA WYJŚCIA AUX OUT 73

MONTAŻ W SZAFIE RACK 74

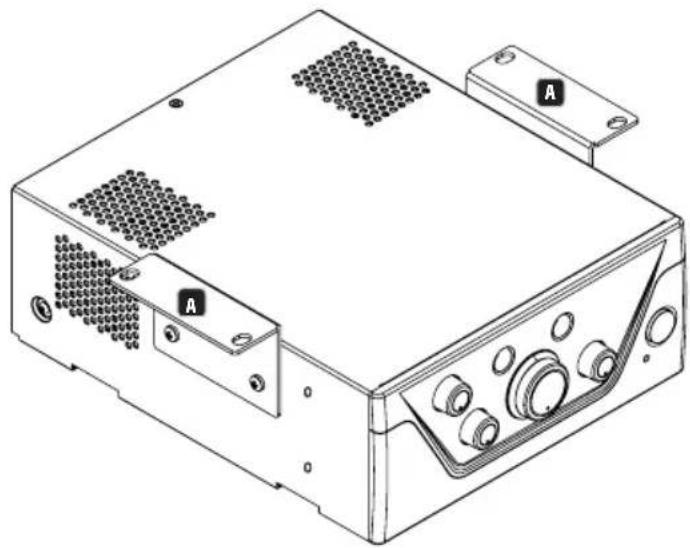

MONTAŻ PODBLATOWY 75

DANE TECHNICZNE 76

DEKLARACJE PRODUCENTA 78

ITALIANO

Urządzenie zostało zaprojektowane i wyprodukowane zgodnie z najwyższymi kryteriami jakości, aby zapewnić bezawaryjną pracę przez wiele lat. Firma LD Systems gwarantuje to swoją marką i bogatym doświadczeniem w produkcji sprzętu audio. Zapoznaj się dokładnie z instrukcją obsługi, aby móc w pełni cieszyć się użytkowaniem sprzętu LD Systems.

Wiecej informacji o firmie LD SYSTEMS znajdziesz na naszej stronie internetowej WWW.LD-SYSTEMS.COM

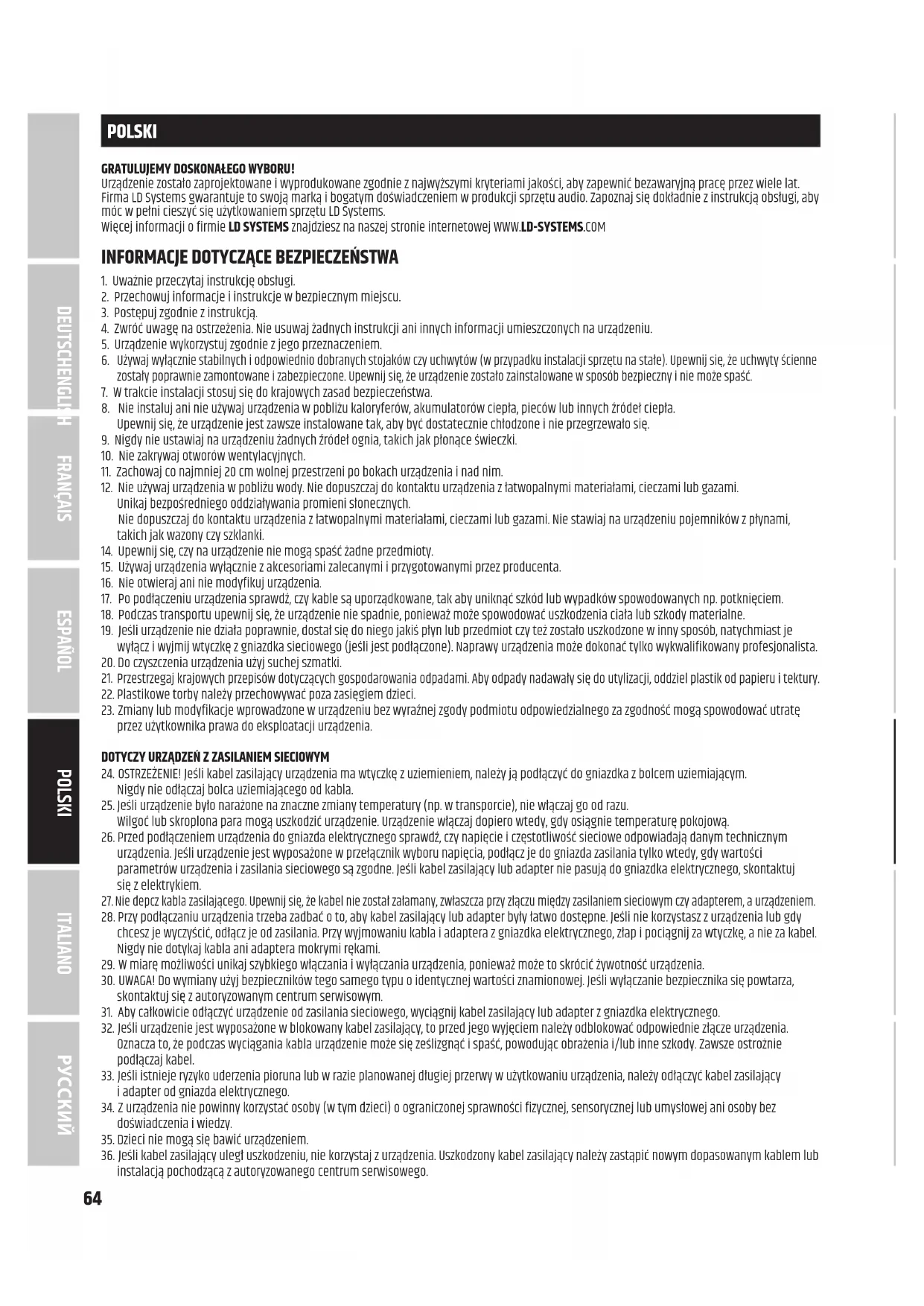

INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

1. Uważnie przeczytaj instrukcję obsługi.
2. Przechowuj informacje i instrukcje w bezpiecznym miejscu.
3. Postępuj zgodnie z instrukcją.
4. Zwróć uwagę na ostrzeżenia. Nie usuwaj żadnych instrukcji ani innych informacji umieszczonych na urządzeniu.
5. Urządzenie wykorzystuj zgodnie z jego przeznaczeniem.
6. Używaj wyłącznie stabilnych i odpowiednio dobranych stojaków czy uchwytów (w przypadku instalacji sprzętu na stałe). Upewnij się, że uchwyty ścienne zostały poprawnie zamontowane i zabezpieczone. Upewnij się, że urządzenie zostało zainstalowane w sposób bezpieczny i nie może spaść.
7. W trakcie instalacji stosuj się do krajowych zasad bezpieczeństwa.
8. Nie instaluj ani nie używaj urządzenia w pobliżu kaloryferów, akumulatorów ciepła, pieców lub innych źródeł ciepła.
   Upewnij się, że urządzenie jest zawsze instalowane tak, aby być dostatecznie chłodzone i nie przegrzewało się.
9. Nigdy nie ustawiaj na urządzeniu żadnych źródeł ognia, takich jak płonące świeczki.
10. Nie zakrywaj otworów wentylacyjnych.
11. Zachowaj co najmniej 20 cm wolnej przestrzeni po bokach urządzenia i nad nim.
12. Nie używaj urządzenia w pobliżu wody. Nie dopuszczaj do kontaktu urządzenia z łatwopalnymi materiałami, cieczami lub gazami. Unikaj bezpośredniego oddziaływania promieni słonecznych.
    Nie dopuszczaj do kontaktu urządzenia z łatwopalnymi materiałami, cieczami lub gazami. Nie stawiaj na urządzeniu pojemników z płynami, takich jak wazony czy szklanki.
13. Upewnij się, czy na urządzenie nie mogą spaść żadne przedmioty.
14. Używaj urządzenia wyłącznie z akcesoriami zalecanymi i przygotowanymi przez producenta.
15. Nie otwieraj ani nie modyfikuj urządzenia.
16. Po podłączeniu urządzenia sprawdź, czy kable są uporządkowane, tak aby uniknąć szkód lub wypadków spowodowanych np. potknięciem.
17. Podczas transportu upewnij się, że urządzenie nie spadnie, ponieważ może spowodować uszkodzenia ciała lub szkody materialne.
18. Jeśli urządzenie nie działa poprawnie, dostal się do niego jaki słyn lub przedmiot czy też zostało uszkodzone w inny sposób, natychmiast je wyłącz i wyjmij wtyczkę z gniazdka sieciowego (jeśli jest podłączone). Naprawy urządzenia może dokonać tylko wykwalifikowany profesjonalista.
19. Do czyszczenia urządzenia użyj suchej szmatki.
20. Przestrzegaj krajowych przepisów dotyczących gospodarowania odpadami. Aby odpady nadawały się do utylizacji, oddziel plastik od papieru i tektury.
21. Plastikowe torby należy przechowywać poza zasięgiem dzieci.
22. Zmiany lub modyfikacje wprowadzone w urządzeniu bez wyrażnej zgody podmiotu odpowiedzialnego za zgodność mogą spowodować utratę przez użytkownika prawa do eksploatacji urządzenia.

DOTYCZY URZĄDZEŃ Z ZASILANIEM SIECIOWYM

1. OSTRZEŻENIE! Jeśli kabel zasilający urządzenia ma wtyczkę z uziemieniem, należy ją podłączyć do gniazdka z bolcem uziemiającym. Nigdy nie odłączaj bolca uziemiającego od kabla.
2. Jeśli urządzenie było narażone na znaczne zmiany temperatury (np. w transporcie), nie włączaj go od razu. Wilgoć lub skroplona para mogą uszkodzić urządzenie. Urządzenie włączaj dopiero wtedy, gdy osiągnie temperaturę pokojowa.
3. Przed podłączeniem urządzenia do gniazda elektrycznego sprawdź, czy napięcie i częstotliwość sieciowe odpowiadają danym technicznym urządzenia. Jeśli urządzenie jest wyposażone w przełącznik wyboru napięcia, podłącz je do gniazda zasilania tylko wtedy, gdy wartości parametrów urządzenia i zasilania sieciowego są zgodne. Jeśli kabel zasilający lub adapter nie pasują do gniazdka elektrycznego, skontaktuj się z elektrykiem.
4. Nie depcz kabla zasilającego. Upewnij się, że kabel nie został załamany, zwłaszcza przy złączu między zasilaniem sieciowym czy adapterem, a urządzeniem.
5. Przy podłączaniu urządzenia trzeba zadbać o to, aby kabel zasilający lub adapter były łatwo dostępne. Jeśli nie korzystasz z urządzenia lub gdy chcesz je wyczyścić, odłącz je od zasilania. Przy wyjmowaniu kabla i adaptera z gniazdka elektrycznego, złap i pociągnij za wtyczkę, a nie za kabel. Nigdy nie dotykaj kabla ani adaptera mokrymi rękami.
6. W miarę możliwości unikaj szybkiego włączania i wyłączania urządzenia, ponieważ może to skrócić żywotność urządzenia.
7. UWAGA! Do wymiany użyj bezpieczników tego samego typu o identycznej wartości znamionowej. Jeśli wyłączenie bezpiecznika się powtarza, skontaktuj się z autoryzowanym centrum serwisowym.
8. Aby całkowicie odłączyć urządzenie od zasilania sieciowego, wyciągnij kabel zasilający lub adapter z gniazdka elektrycznego.
9. Jeśli urządzenie jest wyposażone w blokowany kabel zasilający, to przed jego wyjęciem należy odblokować odpowiednie złącze urządzenia. Oznacza to, że podczas wyciągania kabla urządzenie może się ześlizgnąć i spaść, powodując obrażenia i/lub inne szkody. Zawsze ostrożnie podłączaj kabel.
10. Jeśli istnieje ryzyko uderzenia pioruna lub w razie planowanej długiej przerwy w użytkowaniu urządzenia, należy odłączyć kabel zasilający i adapter od gniazda elektrycznego.
11. Z urządzenia nie powinny korzystać osoby (w tym dzieci) o ograniczonej sprawności fizycznej, sensorycznej lub umysłowej ani osoby bez doświadczenia i wiedzy.
12. Dzieci nie mogą się bawić urządzeniem.
13. Jeśli kabel zasilający uległ uszkodzeniu, nie korzystaj z urządzenia. Uszkodzony kabel zasilający należy zastąpić nowym dopasowanym kablem lub instalacją pochodząca z autoryzowanego centrum serwisowego.

UWAGA!

Nigdy nie zdejmować pokrywy, gdyż grozi to porażeniem prądem. W środku urządzenia nie ma żadnych części, które mogłyby zostać naprawione czy poddane czynnościom konserwacyjnym przez użytkownika. Konserwacja urządzenia oraz naprawy powinny być przeprowadzane przez wykwalifikowany personel serwisujący.

Znak ostrzegawczy w postaci trójkąta równobocznego z błyskawicą oznacza niezaizolowane i niebezpieczne napięcie elektryczne wewnątrz urządzenia, które może spowodować porażenie prądem.

Znak ostrzegawczy w postaci trójkąta równobocznego z wykrzyknikiem oznacza ważne instrukcje dotyczące użytkowania i konserwacji.

Ostrzeżenie! Ten symbol odnosi się do gorących powierzchni. Niektóre części obudowy mogą się nagrzewać w trakcie użytkowania. Po zakończeniu użytkowania odczekaj 10 min zanim dotkniesz urządzenia lub zaczniesz je przenosić.

Ostrzeżenie! Urządzenie jest przeznaczone do użytkowania do maksymalnej wysokości 2000 m n.p.m.

Ostrzeżenie! Urządzenie nie nadaje się do użytku w klimacie tropikalnym.

UWAGA! WYSOKI POZIOM GŁOŚNOŚCI PRODUKTÓW AUDIO!

To urządzenie przewidziane jest do zastosowań profesjonalnych. Komercyjne stosowanie tego urządzenia podlega obowiązującym w danym kraju przepisom i wytycznym dotyczącym zapobiegania wypadkom. Firma Adam Hall jest jako producent zobowiązana do wyrażnego informowania o potencjalnym zagrożeniu dla zdrowia. Utrata słuchu w wyniku wysokiego poziomu głośności i długotrwałego narażenia: podczas stosowania tego produktu może powstać wysoki poziom ciśnienia akustycznego (SPL), który może doprowadzić do nieodwracalnego uszkodzenia słuchu u artystów, pracowników i widzów. Należy unikać długotrwałego narażenia na wysoki poziom głośności powyżej 90 dB.

WSTEP

Instalacje stałe wymagają rozwiązań, które mają dyskretny wzór, dopasowują się do otoczenia, a jednocześnie mają elastyczne i wszechstronne funkcje. Muszą umożliwiać podłączanie różnych źródeł dźwięku i zarządzanie nimi tak, aby podczas nadawania ogłoszeń lub połączeń alarmowych wyciszyć sygnały niepriorytetowe. IMA® 60 firmy LD Systems to kolejny model nowej serii wzmacniaczy miksujących, który prezentuje doskonałe wzornictwo i elastyczność.

Jego kompaktowa 9,5-calową obudową, wszechstronne opcje połączeń, w tym Bluetooth do bezprzewodowego podłączania źródeł muzyki oraz wielostopniowe przełączanie priorytetów gwarantują bezproblemową integrację w zastosowaniach komercyjnych i przemysłowych. IMA® 60 oferuje cztery poziomy priorytetu dla wywołań alarmowych oraz wejścia mikrofon/linia dla różnych źródeł sygnału i muzyki. Opcjonalnie można również uruchomić automatyczny tryb czuwania w celu zmniejszenia zużycia energii.

Wzmacniacz mikusujący wyposażony jest w dwa styki priorytetowe: jeden dla wejścia awaryjnego, który wycisza wszystkie inne źródła sygnału urządzenia, a drugi dla wejść mikrofonowych, który wycisza źródła muzyki. Wyjścia zapewniają 65 W mocy przy 4 omach, dwuzakresowy korektor niskich i wysokich tonów (EQ) oraz ustawienia mocy 70 V/100 V. Przełącznik low-Z/high-Z całkowicie oddziela sygnał wyjściowy od transformatora wyjściowego, aby uzyskać najlepszą charakterystykę częstotliwościową w zastosowaniach o niskiej impedancji. IMA 60 może być również używany z zewnętrznymi wzmacniaczami, subwooferami lub systemami muzyki na żądanie poprzez zintegrowane wyjście Aux. Za pomocą przełącznika wyboru rodzaju mikosowania można określić, czy do wyjścia Aux wysyłany jest cały miks, czy tylko wybrane źródło muzyki. Intuicyjna konstrukcja panelu sterowania z przyciskami pojemnościowymi do wyboru źródła sygnału muzycznego, przejrzystość tylnego panelu i kompaktowy format 9,5" zapewniają łatwą instalację wzmacniacza miksującego.

WŁAŚCIWOŚCI

• Wejście liniowe dla sygnału awaryjnego z zamknięciem styków
• 2 listwa zaciskowa mikrofon/wejście liniowe z przełącznikiem mikrofon/wejście liniowe z możliwością włączenia zasilania 24 V
• Możliwość włączenia funkcji gongu (chime) w kanale Mic/Line 1
• 2 wejścia liniowe z gniazdami RCA i interfejsem Bluetooth 4.0 (monosumowane)
• Regulacja wzmocnienia i wskaźnik LED w kanałach wejściowych awaryjnych (emergency) oraz mikrofon / linia 1 i 2.
  • Wzmacniacz klasy D o mocy 65 W
• Wyjście dla głośników o niskiej impedancji i wyjścia 70/100 v z przełączaniem LO-Z/HI-Z. W trybie niskiej impedancji, sygnał audio jest całkowicie odseparowany od transformatorów, co zapewnia optymalną charakterystykę częstotliwościowa.
• Zbalansowane wyjście liniowe AUX do podłączania urządzeń zewnętrznych (wzmacniacz, aktywny subwoofer, system MOH (music on hold).
• Przełącznik muzyki Music mix do wybierania sygnału przesyłanego przez wyjście AUX (pełny milks lub wybrane źródło muzyki).
• Oddzielna regulacja tonów wysokich i niskich z tytu urządzenia.
• 4 ustawienia priorytetowe dla wszechstronnej opcji integracji.
• Przełączany tryb automatycznego czuwania w celu oszczędzania energii.
• Przyjazny dla użytkownika interfejs sterowania zapewnia intuicyjną obsługę za pomocą kontrolera pojemnościowego (wybór źródła muzyki i parowanie Bluetooth).
• Przejrzyste rozmieszczenie i oznaczenie połączeń oraz elementów sterujących na tylnej science ułatwia instalację.
• Uniwersalny szerokozakresowy zasilacz impulsowy
• Format: szerokość half-rack, 2 jednostki wysokości
• Opcjonalnie: Zestaw do montażu w szafie rack (IMA RK) do zamontowania jednego lub dwóch urządzeń IMA 30/60 razem w jednej szafie rack 19"

PODŁĄCZENIE, KONTROLKI I WYŚWIETLANE ELEMENTY

1 ZŁĄCZE ZASILANIA

Gniazdo zasilania IEC do zasilania urządzenia. W zestawie znajduje się odpowiedni kabel zasilający.

2 BEZPIECZNIK

Oprawa mikrobezpieczników 250 V (5 × 20 mm) UWAGA! Do wymiany użyj bezpieczników tego samego typu (por. informacja na obudowie). Jeśli wyłązcanie bezpiecznika się powtarza, skontaktuj się z autoryzowanym centrum serwisowym.

3 WŁĄCZNIK ON/OFF

Przetącznik dwupozycyjny służący do włączania i wyłączania urządzenia.

4 EMERGENCY - SYSTEM AWARYJNY

5-stykowa listwa zaciskowa do instalacji akustycznego systemu wzywania awaryjnego. Styki +, i G tworzą zbalansowane wejście line in. Styki C i + stanowia przyłącze dla oddzielnego przełącznika wyciszania (listwa zaciskowa w zestawie).

Jeśli wejście jest używane na granicy zniekształceń, czerwona dioda ledowa CLIP wskazuje, że trzeba zmniejszyć poziom sygnału za pomocą regulatora GAIN lub na urządzeniu odtwarzającym, tak aby dioda CLIP przestała świecić. Sterowanie VOX (Voice Operated Exchange) umożliwia ustawienie progu dźwięku dla wejścia alarmowego w celu aktywowania automatycznego wyciszenia obwodu. Gdy poziom wejścia alarmowego EMERGENCY osiągnie ustanowiony próg, wszystkie pozostałe kanały mikrofonowe i liniowe zostaną wyciszone. Dzieje się tak również wtedy, gdy zamknięcie styków kanału następuje za pomocą zewnętrznego przełącznika wyciszenia (bieguny C i +), niezależnie od ustawienia regulatora VOX. Dzięki temu sygnał alarmowy jest dobrze słyszalny. Dodatkowo w obu przypadkach z przodu wzmacniacza zaświeci się wskaźnik EMERG. Gdy tylko poziom sygnału alarmowego spadnie poniżej zdefiniowanego progu i/lub zamknięcie styku dla kanału zostanie ponownie otwarte, pozostałe kanały nie są już wyciszane, a wskaźnik EMERG gaśnie. Przy tym ustawieniu kanał EMERGENCY ma zawsze najwyższy priorytet. Sygnał alarmowy jest wewnętrznie kierowany do wzmacniacza i wyjścia głośnikowego.

Poziom sygnału alarmowego nie jest zależny od aktualnego ustawienia głównego regulatora głośności (master volume), ale jest ustawiany za pomocą regulatora GAIN. Jeśli regulator VOX jest ustawiony na minimum (przekręcony całkowicie w lewo), funkcja wyciszania poprzez obwód VOX jest wyłączona i kanał EMERGENCY może być używany jako dodatkowy kanał liniowy.

5 MIC/LINE 1

Połączenie dla kanału mikrofonowego lub liniowego może być wykonane poprzez gniazdo combo XLR/jack, jak również poprzez listwę zaciskową. W tym przypadku styki +,- i G znajdują się na listwie zaciskowej dla zbalansowanego sygnału wejściowego input. Styki C i + stanowią przyłącze dla oddzielnego przełącznika wyciszania (listwa zaciskowa w zestawie). Jeśli na gnieżdzie combo XLR/jack lub na listwie zaciskowej znajduje się sygnał liniowy, należy przełączyć kanał MIC/LINE 1 w tryb LINE za pomocą odpowiedniego przycisku MIC/LINE (przycisk wciśnięty). Jeśli podłączony jest mikrofon, włącz tryb MIC za pomocą przycisku MIC/LINE (przycisk nie jest wciśnięty). W przypadku korzystania z mikrofonu pojemnościowego należy również włączyć zasilanie pochodne 24 V (przycisk PHANTOM ON/OFF wciśnięty: ON). Przed włączeniem zasilania pochodnego należy zawsze upewnić się, że mikrofon jest podłączony, a głośność kanału ustawiona na minimum. Przed odłączeniem mikrofonu od wzmacniacza należy ustawić głośność kanału na minimum i wyłączyć zasilanie pochodne.

Jeśli wejście jest używane na granicy zniekształceń, czerwona dioda ledowa CLIP wskazuje, że trzeba zmniejszyć poziom sygnału za pomocą regulatora GAIN lub na urządzeniu odtwarzającym, tak aby dioda CLIP przestała świecić. Zamknięcie styków (styki C i +) daje możliwość wyciszenia kanału MUSIC za pomocą zewnętrznego przycisku lub przełącznika Dodatkowo można w ten sposób aktywować funkcję wewnętrznego sygnału gongu, gdy obwód gongu (chime) jest włączony. Głośność gongu jest ustawiana za pomocą regulatora CHIME na tylnym panelu (kanał MIC/LINE 2). Jeżeli regulator jest obrócony do końca w lewo, obwód gongu jest wyłączony. Jeśli funkcja wewnętrznego sygnału gongu jest aktywna, kanały MIC/LINE 1, MIC/LINE 2 i MUSIC są wyciszane na czas trwania sygnału dźwiękowego. Regulator VOX umożliwia ustawienie wartości progowej dźwięku dla automatycznego wyciszenia obwodu dla wejścia MIC/LINE 1, który wycisza kanały MIC/LINE 1 i MUSIC, gdy tylko jego sygnał wejściowy osiągnie wcześniej zdefiniowany poziom. Dioda LED PRIO świeci na przedniej ściance, jeśli aktywowany jest obwód zamknięcia styków lub VOX. Gdy tylko poziom wejściowy sygnału audio spadnie poniżej zdefiniowanego progu i/lub styk zamknięcia kanału zostanie ponownie otwarte, pozostałe kanały nie są już wyciszane, a wskaźnik PRIO gaśnie. W takiej konfiguracji MIC/LINE 1 ma pierwszeństwo przed MIC/LINE 2 i MUSIC. Dostosuj głośność kanału za pomocą regulatora 1 z przodu wzmacniacza.

6 MIC/LINE 2

Kanał mikrofonowy/liniowy. Połączenie może być wykonane przez gniazdo RCA (sumowanie mono), jak również przez listwę zaciskową. W tym przypadku styki +,- i G znajdują się na bloku zacisków dla zbalansowanego sygnału wejściowego input (listwa zaciskowa w zestawie). Jeśli na gnieżdzie RCA lub na listwie zaciskowej znajduje się sygnał liniowy, należy przełączyć kanał MIC/LINE 2 w tryb LINE za pomocą odpowiedniego przycisku MIC/LINE (przycisk wciśnięty). Jeśli do listwy zaciskowej podłączony jest mikrofon, włącz tryb MIC za pomocą przycisku MIC/LINE (przycisk nie jest wciśnięty). W przypadku korzystania z mikrofonu pojemnościowego należy również włączyć zasilanie pochodne 24 V (przycisk PHANTOM ON/OFF wciśnięty: ON). Przed włączeniem zasilania pochodnego należy zawsze upewnić się, że mikrofon jest podłączony, a głośność kanału ustawiona na minimum. Przed odłączeniem mikrofonu od wzmacniacza należy ustawić głośność kanału na minimum i wyłączyć zasilanie pochodne. Jeśli wejście jest używane na granicy zniekształceń, czerwona dioda ledowa CLIP wskazuje, że trzeba zmniejszyć poziom sygnału za pomocą regulatora GAIN lub na urządzeniu odtwarzającym, tak aby dioda CLIP przestała świecić.

Wskazówka: Możesz również użyć zamknięcia styków (bieguny C i +) z MIC/LINE 1, aby nadać kanałowi MIC/LINE 2 priorytet nad kanałem MUSIC. Ponadto przełączniki zewnętrzne/przyciski dla kanałów MIC/LINE 1 i MIC/LINE 2 mogą być podłączone równolegle do wejścia zamykania styków.

7 MUSIC

Kanał liniowy do podłączenia urządzeń odtwarzających, takich jak odtwarzacz CD lub MP3. W kanale MUSIC jest wbudowany moduł Bluetooth. Gniazda RCA z tytu urządzenia służą do podłączenia dwóch stereofonicznych źródeł sygnału liniowego (symbol CD lub symbol kabla). Żądane źródło sygnału wybiera się za pomocą dotykowego przycisku z przodu wzmacniacza. Wszystkie sygnały stereofoniczne są wewnętrznie sumowane w mono.

8 AUX OUT

Wyjście liniowe AUX OUT z przyłączem listwy zaciskowej służy do przesyłania sygnału audio, na przykład do zewnętrznego wzmacniacza, aktywnego subwoofera lub telefonicznego systemu music-on-hold (blok zaciskowy w zestawie). Za pomocą przełącznika MUSIC MIX można wysłać na wyjście tylko sygnał kanału muzycznego (pozycja MUSIC) lub sumę wszystkich kanałów (pozycja MIX). Główny regulator głośności nie wpływa na sygnał liniowy AUX OUT. Ma on stały poziom wyjściowy.

Uwaga! W ustawieniach fabrycznych sygnał AWARYJNY (EMERGENCY) jest kierowany wewnętrzna zworką na wyjście liniowe AUX OUT. Jeśli ustawienie to ma zostać zmienione, należy otworzyć urządzenie i zdjąć odpowiednią zworkę. Przeczytaj dokładnie informacje w punkcie „ZWORKA AWARYJNEGO SYGNAŁU DLA WYJŚCIA AUX OUT” w instrukcji.

9 SPEAKER OUTPUT

Wyjście głośnikowe z podłączeniem do listwy zaciskowej (listwa zaciskowa w zestawie) umożliwia zastosowanie głośników niskoimpedancyjnych o impedancji co najmniej 4 Ohm (przełącznik LO-Z/HI-Z w pozycji LO-Z) lub głośników 70/100 V (przełącznik LO-Z/HI-Z w pozycji HI-Z). Zwróć uwagę na prawidłowe przyporządkowanie biegunów listwy zaciskowej (patrz rysunek poniżej). Dźwięk sygnału głośnikowego reguluje się za pomocą regulatorów BASS i TREBLE. Całkowita moc wyjściowa podłączonych głośników powinna w przybliżeniu odpowiadać mocy wzmacniacza.

10 STANDBY ON/OFF

Jeśli funkcja czuwania jest włączona (STANDBY w pozycji ON), głośnik zostanie automatycznie przełączony w tryb czuwania po 20 minutach braku sygnału. Zmniejsza to znacznie zużycie energii. Po pojawieniu się sygnału audio, wzmacniacz automatycznie wychodzi z trybu czuwania i w ciągu ok. 3 sekund jest gotowy do pracy (w czasie uruchamiania z przodu urządzenia dioda LED miga na biało). Jeśli dioda LED STANDBY świeci na biało, urządzenie jest gotowe do pracy. W trybie czuwania dioda świeci na czerwono. Dodatkowo urządzenie IMA 60 może być ręcznie przełączane w tryb czuwania przez naciśnięcie przycisku czuwania na przednim panelu. W tym przypadku automatyczny tryb czuwania jest dezaktywowany i urządzenie nie uruchamia się automatycznie.

Uwaga! Kiedy włączony jest automatyczny przełącznik trybu gotowości, analizowany jest również stan połączenia Bluetooth. Po wykryciu połączenia Bluetooth z urządzeniem dodatkowym (np. smartfonem lub tabletem) i wybraniu Bluetooth jako źródła sygnału, urządzenie nie jest automatycznie przełączane w tryb gotowości.

11 CHANNEL 1

Regulator głośności dla kanału 1 z biała diodą SIG (sygnał) i czerwoną diodą CLIP. Gdy tylko na kanale 1 pojawi się sygnał audio, a regulator głośności 1 zostanie ustawiony na żadaną głośność, zaświeci się biała diodą LED. Jeśli świeci się czerwona diodą CLIP, sygnał może być zniekształcony. W takim przypadku zmniejsz poziom głośności kanału (pokrętło 1) na wzmacniaczu. Jeśli sygnał audio jest zniekształcony, sprawdź odpowiedni poziom sygnału wejściowego na tylnej ściance wzmacniacza (CLIP LED/GAIN).

12 CHANNEL 2

Regulator głośności dla kanału 2 z białą diodą SIG (sygnał) i czerwona diodą CLIP. Gdy tylko na kanale 2 pojawi się sygnał audio, a regulator głośności 2 zostanie ustawiony na żadana głośność, zaświeci się biała diodą LED. Jeśli świeci się czerwona diodą CLIP, sygnał może być zniekształcony. W takim przypadku zmniejsz poziom głośności kanału (pokrętło 2) na wzmacniaczu. Jeśli sygnał audio jest zniekształcony, sprawdź odpowiedni poziom sygnału wejściowego na tylnej sciance wzmacniacza (CLIP LED/GAIN).

13

Dotykowy przycisk sterujący wyboru źródła sygnału dla kanału MUSIC (moduł Bluetooth, wejście z symbolem CD, wejście z symbolem kabla). Aby przełączyć źródło sygnału, naciśnij przycisk przez co najmniej pół sekundy. Aktywacja poszczególnych źródeł sygnału odbywa się zgodnie z ruchem wskazówek zegara.

Dotykowy przycisk sterujący do włączania trybu parowania urządzeń Bluetooth. Sparuj urządzenie odtwarzające Bluetooth (np. smartfon, tablet itp.) z modułem Bluetooth, wybierając Bluetooth jako źródło sygnału (patrz punkt 13). Jeśli do modułu Bluetooth nie jest podłączone żadne urządzenie dodatkowe, symbol Bluetooth będzie migał powoli. W tym trybie urządzenie IMA 60 nie jest widoczne dla zewnętrznych urządzeń pomocniczych. Tylko wcześniej podłączone urządzenia dodatkowe mogą być podłączone bezpośrednio do IMA 60 bez aktywacji trybu parowania. Aby uniknąć niechciangego lub nieoczekiwanego połączenia, połączenie to nie jest tworzone automatycznie. Musi zostać utworzone ręcznie w menu Bluetooth urządzenia dodatkowego.

Aby połączyć się z nowym urządzeniem dodatkowym, przytrzymaj wciśnięty przycisk parowania Bluetooth przez około 2 sekundy, aż symbol Bluetooth zacznie szybko migać. Identyfikator Bluetooth jest teraz widoczny dla innych urządzeń Bluetooth. Aktywuj funkcję Bluetooth w urządzeniu dodatkowym i wyszukaj pobliskie urządzenia Bluetooth w menu Bluetooth. Gdy urządzenie LD IMA 60 pojawi się w rubryce „dostępne urządzenia”, musisz je po prostu wybrać, a połączenie zostanie nawiązane automatycznie. Jeśli proces ten zakończy się sukcesem, symbol Bluetooth zapali się na stałe na przedniej ściance wzmacniacza, a identyfikator Bluetooth nie będzie już widoczny dla innych urządzeń. Takie rozwiązanie zapobiega nieautoryzowanym połączeniom z modułem Bluetooth. Można teraz rozpocząć odtwarzanie z urządzenia dodatkowego. Jeśli chcesz rozłączyć połączenie z urządzeniem Bluetooth, aby moduł Bluetooth mógł zostać podłączony do innego urządzenia, ponownie przyciśnij przycisk Bluetooth przez około 2 sekundy. Następnie można podłączyć żądane urządzenie dodatkowe w jego menu ustawień. Wybierz w nim LD IMA 60 w menu Bluetooth (podłączone urządzenia) urządzenia dodatkowego.

15 MUSIC

Regulator głośności dla kanału MUSIC z białą diodą SIG (sygnał) i czerwona diodą CLIP. Gdy tylko na kanale MUSIC pojawi się sygnał audio, a odpowiedni regulator głośności zostanie ustawiony na żadaną głośność, zaświeci się biała dioda LED. Jeśli świeci się czerwona dioda CLIP, sygnał może być zniekształcony. W takim przypadku zmniejsz poziom wyjściowy urządzenia dodatkowego lub poziom głośności kanału (pokrętło MUSIC) na wzmacniaczu.

16 GŁÓWNY REGULATOR GŁOŚNOŚCI MASTER

Główny regulator głośności służy do regulacji głośności zsumowanego sygnału wszystkich kanałów z wyłączeniem kanału awaryjnego (EMERGENCY). Kanał EMERGENCY omija główny regulator głośności, a sygnał jest przesyłany bezpośrednio do wzmacniacza mocy i wyjścia głośnikowego. Główny regulator głośności jest wyposażony w trójkolorowy wyświetlacz LED w kształcie pierścienia. Ledowy pierścień pozostaje ciemny, gdy na wyjściu nie ma sygnału lub jest on bardzo słaby, a zaczyna świecić, gdy tylko zostanie wykryty wystarczający poziom sygnału. gdy włączy się wewnętrzny limiter, pierścień świeci na żółto. Czerwony kolor lampki oznacza, że obwód ochronny wzmacniacza został aktywowany z powodu problemu technicznego (np. zwarcie w kablu głośnikowym). W tym przypadku wyjście zostanie wyciszone. Wyłącz urządzenie. Jeśli usterki technicznej nie da się usunąć, skontaktuj się z autoryzowanym serwisem.

17 PRIO

Wskaźnik aktywowanego trybu priorytetu kanału MIC/LINE (poziomy priorytetu 2, 3 i 4). Funkcja priorytetowa kanału MIC/LINE jest aktywowana w następujących trzech sytuacjach, a wskaźnik PRIO świeci się na żółto z przodu urządzenia.

1. Obwód przełączający VOX jest aktywny (poziom sygnału wejściowego MIC/LINE 1 przekracza wskazaną wartość progową VOX).

2. Styk pomiędzy biegunami C i + złącza listwy zaciskowej dla kanału MIC/LINE 1 jest zamykany za pomocą przełącznika/przycisku wyciszania.

3. Odtwarzany jest dźwięk gongu.

Więcej informacji na temat priorytetów kanałów oraz wskaźników EMERG i PRIO z przodu wzmacniacza można znaleźć w tabeli POZIOMY PRIORYTETÓW w tej instrukcji.

18 EMERG

Wskaźnik dla funkcji priorytetu kanału awaryjnego EMERGENCY. Wskaźnik EMERG świeci na żółto, jeśli poziom priorytetu 1 jest aktywowany dla obwodu awaryjnego VOX lub podłączonego przełącznika/przycisku wyciszenia (zamknięcie styku). W tym czasie wszystkie pozostałe kanały wejściowe są wyciszone. gdy tylko styk zostanie ponownie otwarty lub poziom sygnału alarmowego spadnie poniżej wartości progowej VOX, wyciszenie wszystkich kanałów zostanie anulowane, a wskaźnik EMERG zgaśnie.

19 PRZYCISK TRYBU STANDBY

Krótko naciśnij przycisk standby, aby przełączyć wzmacniacz w tryb czuwania i wyciszyć wyjścia głośnikowe. Po ponownym krótkim naciśnięciu przycisku standby wzmacniacz jest znowu gotowy do pracy. Jeśli tryb czuwania został aktywowany przez naciśnięcie przycisku standby, ponowne włączenie wzmacniacza za pomocą funkcji automatycznego trybu czuwania nie jest możliwe, nawet jeśli wykryty został sygnał audio.

20 DIODA LED TRYBU CZUWANIA

Dwukolorowa dioda LED wskazująca aktualny tryb pracy Dioda led stanu czuwania (standby) świeci na biało, gdy wzmacniacz jest gotowy do pracy. W trybie czuwania dioda świeci na czerwono.

POZIOMY PRIORYTETÓW

Poziomy priorytetów	Źródło aktywujące źródła sygnału	wyciszonego	Aktywne źródła sygnału	Wskaźnik na przednim panelu
1 Awaryjny układ VOX i zamknięcie styków		MIC/LINE 1	EMERGENCY EMERG MIC/LINE 2
		MUSIC
2 MIC/LINE 1	VOX	MIC/LINE 2 EMERGENCY		PRIO
		MUSIC MIC/LINE 1
3	Zamknięcie styków MIC/LINE 1 podczas odtwarzania dźwięku gongu	MIC/LINE 1	EMERGENCY PRIO MIC/LINE 2
		MUSIC
4	Zamknięcie styków MIC/LINE 1 po odtwarzaniu dźwięku gongu	MUSIC	EMERGENCY	PRIO MIC/LINE 1
			MIC/LINE 2
5 - -			EMERGENCY	-
			MIC/LINE 1
			MIC/LINE 2
			MUSIC

PRZYKŁADOWE PODŁĄCZENIA


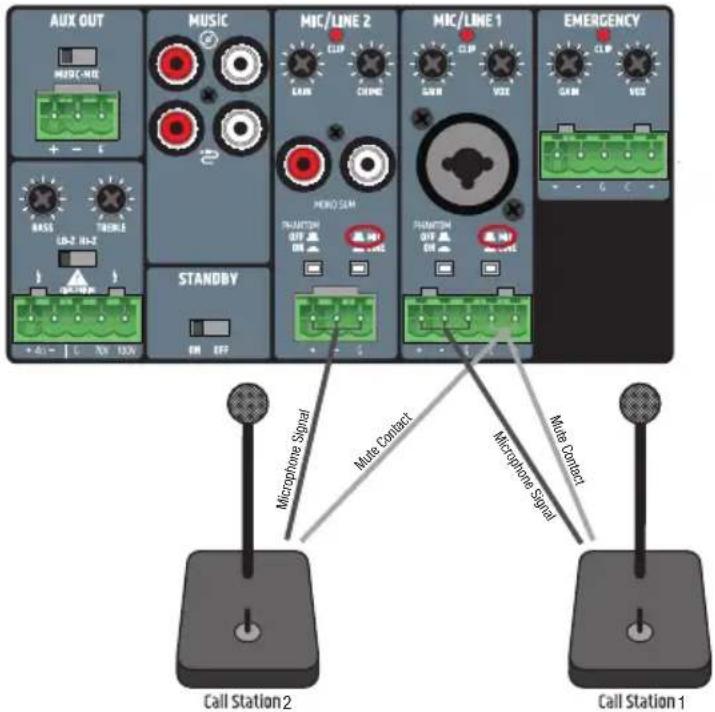

Podłączenie przełącznika/przycisku wyciszenia w kanale MIC/LINE 1 może być wykorzystane dla dwóch urządzeń jednocześnie (wyciszenie sygnału muzycznego lub aktywacja gongu/sygnału dźwiękowego). W takim przypadku styki wyciszenia obu urządzeń muszą być podłączone do biegunów C i + przyłącza listwy zaciskowej dla MIC/LINE 1.

Przy podłączaniu listew zaciskowych zwrócić uwagę na prawidłowe przyporządkowanie biegunów/terminali (patrz rysunek pod przykładami przyłączy listwy zaciskowej). Producent nie ponosi odpowiedzialności za uszkodzenia spowodowane nieprawidłowym podłączeniem przewodów! Więcej informacji na temat prawidłowego podłączenia przewodów do listwy zaciskowej ("listwy zaciskowej") znajdziesz w rozdziale PRZYŁĄCZA LISTWY ZACISKOWEJ w niniejszej instrukcji.

PRZYŁĄCZA LISTWY ZACISKOWEJ

WYJŚCIE LINIOWE AUX OUT

połączenie zbalansowane połączenie niezbalansowane

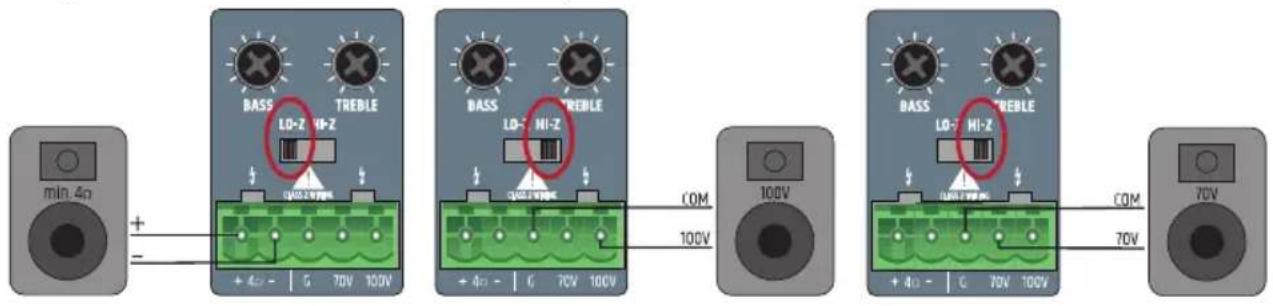

PRZYŁĄCZA GŁOŚNIKOWE (NISKA IMPEDANCJA, GŁOŚNIK 100 V I 70 V)

KANAŁY WEJŚCIOWE 1 I 2
potączenie zbalansowane potączenie zbalansowane potączenie niezbalansowane

WEJŚCIA KANAŁU AWARYJNEGO EMERGENCY
połączenie zbalansowane

W ustawieniach fabrycznych sygnał AWARYJNY (EMERGENCY) jest kierowany wewnętrzną zworką na wyjście liniowe AUX OUT. Jeśli ustawienie to ma zostać zmienione, należy otworzyć urządzenie i zdjęć odpowiednią zworkę.

Uwaga!

Ostrzeżenie! Niebezpieczeństwo porażenia pradem elektrycznym! W urządzeniu występują niebezpieczne napięcia!

Otwieranie urządzenia i modyfikowanie konfiguracji za pomocą zworek wymaga specjalistycznej wiedzy i może być wykonywane wyłącznie przez specjalnie przeszkolony personel! Jeśli nie posiadasz odpowiednich kwalifikacji, nie wykonuj takich czynności we własnym zakresie. Zwróć się do wykwalifikowanego specjalisty.

Zachowaj ostrożność podczas otwierania wzmacniacza i zmieniania konfiguracji. Pozwoli to uniknąć szkód materialnych i obrażeń osób. Postępuj zgodnie ze wskazówkami instrukcji. Producent nie ponosi odpowiedzialności za uszkodzenia urządzeń lub obrażenia osób spowodowane nieprawidłowym użytkowaniem.

1. Odłącz wzmacniacz od sieci elektrycznej (wyjmij wtyczkę z gniazdka)!
2. Odłącz od wzmacniacza wszystkie przewody.
3. Zanim otworzysz obudowę odczekaj jeszcze co najmniej 1 minutę, aby mieć pewność, że w urządzeniu nie wystąpi żadne napięcie.
4. Za pomocą odpowiedniego narzędzia poluzuj i wykręć 2 wkręty po obu stronach wzmacniacza A, 4 oznaczone wkręty z tyłu B i 1 wkręt na górze wzmacniacza C (razem 9 wkrętów). Zapamiętaj właściwe położenie dla trzech różnych typów wkrętów.
5. Przesuń pokrywę do tyłu i zdejmij ją.
6. Wyjmij zworkę D (zaznaczoną na rys. 2) z odpowiednich styków (w tylnej części urządzenia).
7. Wsuń pokrywę obudowy na obudowę od tyłu i zamocować ją za pomocą wcześniej wykreconych śrub.

Sygnał z kanału EMERGENCY nie będzie już kierowany na wyjście liniowe AUX OUT.

MONTAŻ W SZAFIE RACK (zestaw do montażu w szafie rack LDIMARK dostępny w opcji)

Zestaw montażowy LDIMARK dostępny w opcji zawiera uchwyty montażowe oraz złącza do instalacji na stałe wzmacniaczy miksujących IMA 30 lub IMA 60 (pojedynczych lub dwóch obok siebie) w szafie rack 19".

w skład zestawu wchodzą następujące elementy:

2 uchwyty montażowe rack z krótkimi bokami A, 1 uchwyt montażowy rack z długimi bokami B, 2 małe tylne płytki C, 2 prostokątne płytki dolne D, 4 wkręty M4 z łbem stożkowym do uchwytów montażowych rack, 8 wkrętów M3 z łbem wpuszczanym do płytek D.

Instalacja pojedynczego wzmacniacza wymaga zastosowania uchwytu montażowego rack z krótkimi bokami A i uchwytu montażowego rack z długim bokiem B. Przykręć uchwyt z krótkimi bokami po lewej lub prawej stronie wzmacniacza, a uchwyt z długimi bokami – po przeciwnej stronie. Do tego celu użyj dołączonych śrub M4 z łbem płaskim.

Jeśli chcesz zainstalować dwa wzmacniacze obok siebie w szafie 19", potrzebujesz 2 małych płytek do połączenia wzmacniaczy z tyłu C, 2 prostokątnych płytek do połączenia na dole D i dwóch adapterów rackowych z krótkimi bokami A. Poluzuj odpowiednie śruby na tylnej stronie i przykręć nimi płytki C. Przykręcić elementy łączące D za pomocą dołączonych śrub z łbem stożkowym M3 w przewidzianych miejscach na wzmacniaczach, jak pokazano poniżej. Przekręć oba adaptery stojaka z krótszymi bokami A do boków urządzenia za pomocą śrub z łbem walcowym M4.

MONTAŻ PODBLATOWY (w opcji uchwyt montażowy rack w zestawie LDIMARK do montażu w szafie rack.

W górnej części naroźników obudowy wzmacniacza znajdują się dwa gwintowane otwory M4 umożliwiające montaż pod blatem. Przekręć oba adaptery stojaka A z krótszymi bokami do boków obudowy za pomocą śrub z łbem walcowym M4 (por. rysunek). Teraz można odpowiednio zamontować wzmacniacz pod blatem.

Opis elementu LDIMA60
Typ produktu Instalacyjny wzmacniacz miksujący
Wejście sygnału awaryjnego 1 zbalansowane wejście liniowe
Wejścia mikrofonowe/liniowe 2
Źródła muzyczne 2 niezbalansowane wejścia liniowe stereo + 1 interfejs Bluetooth v4.0
Wyjścia liniowe 1
Wyjścia głośnikowe 1 z przełącznikiem trybu Low-Z/High-Z
System chłodzenia Chłodzenie konwekcyjne
Poziomy priorytetu 4
Wejście sygnału awaryjnego (EMERGENCY)
Znamionowa czułość wejściowa -15 dBu (sinusoida, 1 kHz, maks. wzmocnienie)
Nominalne obcinanie sygnału wejściowego	20 dBu (sinusoida, 1 kHz)
Zniekształcenia harmoniczne (THD+N)	<0,05% (SPK OUT, -6 dBu, 20 Hz - 20 kHz, wzmocnienie maks., 20 kHz BW)<0,01% (AUX OUT, -6 dBu, 20 Hz - 20 kHz, wzmocnienie maks., 20 kHz BW)
Reakcja na częstotliwość 10 Hz - 20 kHz (Low-Z SPK OUT, -3 dB)10 Hz - 20 kHz (AUX OUT, -3 dB)
Impedancja wejściowa 10 kohm (zbalansowane)
Stosunek sygnału do szumu (SNR)	>88 dB (SPK OUT, -6 dBu, wzmocnienie maks. CH (0 dB), wzmocnienie min. Master (-Inf), 20 kHz BW, korekcja A)>87 dB (AUX OUT, -6 dBu, wzmocnienie maks. CH (0 dB), 20 kHz BW, korekcja A)
Stosunek sygnału do szumu (najlepsze warunki)	>92 dB (SPK OUT, +18 dBu, wzmocnienie maks. (0 dB), wzmocnienie maks. Master (0 dB), 22 kHz BW, korekcja A)>110 dB (AUX OUT, +18 dBu, wzmocnienie maks. (0 dB), 22 kHz BW, korekcja A)
Tłumienia zakłóceń wspólnych (CMRR) >48 dB (SPK OUT, AUX OUT, -6 dBu, 1 kHz)
Wzmocnienie -15 dB do 42 dB
Próg VOX	0%: Off, 25%: -6 dBu, 50%: -27 dBu, 100%: -35 dBu
Zamknięcie styków priorytetu +5 V DC, normalnie otwarte dla styku zwiernego
Złącze	1 × 5-stykowa listwa zaciskowa (R = 5,08 mm)
Poziom wzbudzenia sygnału w trybie gotowości	-40 dBu
Wejścia mikrofon/linia 1-2
Znamionowa czułość wejściowa Mikrofon: -40 dBu (sinusoida, 1 kHz, maks. wzmocnienie)Linia: -20 dBu (sinusoida, 1 kHz, maks. wzmocnienie)
Nominalne obcinanie sygnału wejściowego	Mikrofon: -5 dBu (sinusoida, 1 kHz)Linia: +19 dBu (sinusoida, 1 kHz)
Zniekształcenia harmoniczne (THD+N)	Mikrofon: <0,2% (SPK OUT, -42 dBu, 20 Hz - 20 kHz, wzmocnienie maks., 20 kHz BW)<0,02% (AUX OUT, -38 dBu, 20 Hz - 20 kHz, wzmocnienie maks., 20 kHz BW)Linia: <0,1% (SPK OUT, +4 dBu, 20 Hz - 20 kHz, maks. wzmocnienie CH, maks. wzmocnienie Master (0 dB), 20 kHz BW)<0,02% (AUX OUT, +4 dBu, 20 Hz - 20 kHz, maks. wzmocnienie CH, 20 kHz BW)
Reakcja na częstotliwość	Mikrofon: 170 Hz - 20 kHz (SPK OUT, -3 dB)150 Hz - 20 kHz (AUX OUT, -3 dB)Linia: 19 Hz - 20 kHz (SPK OUT, -3 dB)20 Hz - 20 kHz (AUX OUT, -3 dB)
Impedancja wejściowa Mikrofon: 1,2 kohm (zbalansowane)Linia: 10 kohm (zbalansowane)
Stosunek sygnału do szumu (SNR)	Mikrofon: >80 dB (SPK OUT, -38 dBu, wzmocnienie maks. (0 dB), maks. wzmocnienie Master (0 dB), 22 kHz BW, korekcja A)>80 dB (AUX OUT, -38 dBu, wzmocnienie maks. (0 dB), 22 kHz BW, korekcja A)Linia: >90 dB (SPK OUT, +4 dBu, wzmocnienie maks. CH (0 dB), wzmocnienie maks. Master (0 dB), 20 kHz BW, korekcja A)>89 dB (AUX OUT, +4 dBu, wzmocnienie maks. CH (0 dB), 20 kHz BW, korekcja A)

Opis elementu LDIMA60
Wejścia mikrofon/linia 1-2

Stosunek sygnału do szumu(najlepsze warunki)	Mikrofon >90 dB (SPK OUT, -5 dBu, wzmocnienie maks. CH (0 dB), wzmocnienie Master (-20 dB), 20 kHz BW, korekcja A) >102 dB (AUX OUT, -18 dBu, wzmocnienie maks. (0 dB), 20 kHz BW, korekcja A)Linia >90 dB (SPK OUT, +18 dBu, wzmocnienie maks. CH (0 dB), wzmocnienie Master (-14 dB), 20 kHz BW, korekcja A) >103 dB (AUX OUT, +18 dBu, wzmocnienie maks. (0 dB), 20 kHz BW, korekcja A)
Tłumienia zakłóceń wspólnych (CMRR) Mikrofon: >40 dB (SPK OUT, AUX OUT, 1 kHz)Linia: >45 dB (SPK OUT, AUX OUT, 1 kHz)
Wzmocnienie Mikrofon: 12 dB... 66 dB (SPK) / 42 dB (AUX OUT)Linia: -37... 44 dB (SPK) / 18 dB (AUX OUT)
Zasilanie pochodne +24 V, 10 mA, przełączane
Próg VOX Mikrofon: 0%: Off, 25%: -40 dBu, 50%: -52 dBu, 100%: -66 dBuLinia: 0%: Off, 25%: -6 dBu, 50%: -27 dBu, 100%: -35 dBu
Zamknięcie styków priorytetu +5 V DC, normalnie otwarte dla styku zwiernego
Złącza	Mikrofon/Linia 1: 5-stykowa listwa zaciskowa, R=5,08 mm + 1 złącze combo XLR/6,3 mm typu jackMikrofon/Linia 2: 3-stykowa listwa zaciskowa, R=5,08 mm + 1 podwójne gniazdo RCA (sumowane w mono)
Poziom wzbudzenia sygnału w trybie gotowości	Mikrofon: -70 dBuLinia: -35 dBu (Linia), -40 dBu (mono sum)
Gong
Czas odtwarzania 2 sek.
Rozdzielczość 12 Bit
Wejścia muzyczne – CD/Aux
Znamionowa czułość wejściowa -6,2 dBV (sinusoida, 1 kHz, maks. wzmocnienie)
Nominalne obcinanie sygnału wejściowego	8 dBV (sinusoida, 1 kHz)
Złącza 2 podwójne gniazda RCA (sumowane w mono)
Zniekształcenia harmoniczne (THD+N)	<0,05% (SPK OUT, -6 dBu, 20 Hz – 20 kHz, wzmocnienie maks. CH, wzmocnienie maks. Master (0 dB), 20 kHz BW)<0,01% (AUX OUT, -6 dBu, 20 Hz – 20 kHz, wzmocnienie maks. CH, 20 kHz BW)
Reakcja na częstotliwość 20 Hz – 20 kHz (SPK OUT, -3 dB)20 Hz – 20 kHz (AUX OUT, -3 dB)
Impedancja wejściowa 20 kOhm (zbalansowane)
Stosunek sygnału do szumu (SNR)	>86 dB (SPK OUT, -4 dBu, wzmocnienie maks. CH (0 dB), wzmocnienie maks. Master (0 dB), 20 kHz BW, korekcja A)>90 dB (AUX OUT, -6 dBu, wzmocnienie maks. CH (0 dB), 20 kHz BW, korekcja A)
Stosunek sygnału do szumu(najlepsze warunki)	>90 dB (SPK OUT, +10 dBu, wzmocnienie maks. CH (0 dB), wzmocnienie Master (-16 dB), 20 kHz BW, korekcja A)>104 dB (AUX OUT, +10 dBu, wzmocnienie maks. (0 dB), 20 kHz BW, korekcja A)
Wzmocnienie -Inf... 5 dB (SPK) / 30 dB (AUX OUT)
Poziom wzbudzenia sygnału w trybie gotowości	-45 dBu
Wejście muzyczne BT
Zniekształcenia harmoniczne (THD+N)	<0,2% (SPK OUT, -10 dBFs, 20 Hz – 20 kHz, wzmocnienie maks., 20 kHz BW)<0,2% (AUX OUT, -10 dBFs, 20 Hz – 20 kHz, wzmocnienie maks., 20 kHz BW)
Reakcja na częstotliwość 25 Hz – 20 kHz (SPK OUT, -3 dB)25 Hz – 20 kHz (AUX OUT, -3 dB)
Stosunek sygnału do szumu (SNR)	>80 dB (SPK OUT, -10 dBFs), wzmocnienie maks. (0 dB), 20 kHz BW, korekcja A)>80 dB (AUX OUT, -10 dBFs, wzmocnienie maks. (0 dB), 20 kHz BW, korekcja A)
Stosunek sygnału do szumu(najlepsze warunki)	>86 dB (SPK OUT, +0 dBFs, wzmocnienie maks. CH (0 dB), wzmocnienie Master (-10 dB), 20 kHz BW, korekcja A)>93 dB (AUX OUT, 0 dBFs, wzmocnienie maks. (0 dB), 20 kHz BW, korekcja A)
Wyjścia wzmacniacza
Typ urządzenia	Klasa D
Wyjścia wzmacniacza	Low-Z: minimalne obciążenie 4 Ohm, wyjścia High-Z: 70 V lub 100 V
Złącze 5-stykowa listwa zaciskowa (R=5,08 mm)
Moc RMS wyjścia	65 W (stała sinusoida 1 kHz, obciążenie 4 Ohm)

Opis elementu LDIMA60

Moc szczytowa wyjścia 70 W (100 ms sinusoidalne, 1 kHz, obciążenie 4 Ohm)
Reakcja na częstotliwość 20 Hz - 20 kHz (Low-Z, -3 dB)60 Hz - 20 kHz (High-Z, -3 dB)
Regulator tonów TONY NISKIE: +/-10 dB (100 Hz), TONY WYSOKIE: +/-10 dB (10 kHz)
Zabezpieczenia obwodów:	Ogranicznik audio (zakres 10 dB), nadnapięcie/niedobór napięcia, przegrzanie, zwarcie, przesunięcie prądu stałego

Wyjście AUX output

Złącze 3-stykowa listwa zaciskowa (R=5,08 mm)

Reakcja na częstotliwość 20 Hz - 20 kHz (-3 dB)

Maksymalny poziom wyjścia 22 dBu

Zasilanie

Typ Zasilacz impulsowy SMPS

Napięcie robocze 100 V AC - 240 V AC (+/-10%), 50 - 60 Hz

Bezpiecznik zasilania sieciowego T2.5 A 250 V

Złącze gniazdo zasilania IEC

Klasa bezpieczeństwa Klasa 1

Maksymalny zużycie prądu 95 W (sinusoidalne 1 kHz, obciążenie 4 Ohm)

Zużycie energii, tryb bezczywności 7,5 W (brak sygnału wejściowego)

Zużycie prądu, tryb czuwania <1 W

Temperatura otoczenia (podczas pracy) 0^... 40^; <85% wilgotności, bez kondensacji

Dane ogólne

Czas czuwania 20 min.
Materiał Obudowa ze stali, przedni panel z tworzywa sztucznego
Wymiary (szer. × wys. × gt.) 210 × 95 × 266,76 mm (wysokość z gumowymi nożkami)
Waga	2,51 kg
Dodatkowe akcesoria	Stojak na sprzęt

DEKLARACJE PRODUCENTA

GWARANCJA PRODUCENTA I OGRANICZENIE ODPOWIEDZIALNOŚCI

Nasze aktualne warunki gwarancji i informacje dotyczące ograniczenia odpowiedzialności znajdują Państwo na stronie: https://cdn-shop.adamhall.com/media/pdf/MANUFACTURERS-DECLARATIONS_LD_SYSTEMS.pdf. W razie konieczności skorzystania z serwisu proszę skontaktować się z firmą Adam Hall GmbH, Adam-Hall-Str. 1, 61267 Neu Anspach / e-mail [e-mail] / +49 (0)6081 / 9419-0.

PRAWIDŁOWA UTYLIZACJA NINIEJSZEGO PRODUKTU

Obowiązuje w Unii Europejskiej i innych krajach europejskich stosujących system sortowania odpadów) Niniejszy symbol na produkcie lub związanych z nim dokumentach wskazuje, iż urządzenie po zakończeniu okresu użytkowania nie może być utylizowane razem ze standardowymi odpadami domowymi, aby uniknąć szkód w środowisku lub szkód na osobie powstałych w wyniku niekontrolowanego usuwania odpadów. Niniejszy produkt należy utylizować oddzielnie od innych odpadów i przekazać do punktu recyklingu w celu ponownego wykorzystania użytych w nim materiałów w ramach idei zrównoważonego rozwoju. Klienci prywatni otrzymują informacje w zakresie przyjaznych dla środowiska możliwości usuwania odpadów od sprzedawcy, u którego produkt został zakupiony, lub w odpowiednich placówkach regionalnych. Użytkownicy będący przedsiębiorcami proszeni są o kontakt ze swoimi dostawcami i ewentualne sprawdzenie uzgodnionych umownie warunków utylizacji urządzeń. Niniejszy produkt nie może być utylizowany razem z innymi odpadami przemysłowymi.

DEKLARACJA ZGODNOŚCI CE

Firma Adam Hall GmbH niniejszym oświadcza, że produkt ten jest zgodny z następującymi dyrektywami (o ile mają zastosowanie): dyrektywa w sprawie urządzeń radiowych i końcowych urządzeń telekomunikacyjnych (1999/5/WE) lub dyrektywa w sprawie urządzeń radiowych (2014/53/UE) od czerwca 2017 r.

dyrektywa niskonapięciowa (2014/35/UE)

dyrektywa w sprawie kompatybilności elektromagnetycznej (2014/30/UE)

dyrektywa w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (2011/65/UE)

Pełna wersja deklaracji zgodności znajduje się na stronie internetowej www.adamhall.com.

Ponadto zapytania w tej sprawie można przesyłać na adres e-mail [e-mail].

Adam Hall GmbH niniejszym oświadcza, że ten typ sprzętu radiowego jest zgodny z dyrektywą 2014/53/UE.

Pełny tekst deklaracji zgodności UE jest dostępny pod następującym adresem

Dostępny adres internetowy: www.adamhall.com/compliance/

ITALIANO

HAI FATTO LA SCELTA GIUSTA!
