264782 - Sprzęt do podnoszenia SILVERLINE - Bezpłatna instrukcja obsługi

Typ produktu	Wciągnik elektryczny
Marka	Silverline
Model	264782
Zasilanie	230 V ~ 50 Hz
Moc	500 W
Maksymalna nośność (z krążkiem zwrotnym)	250 kg
Maksymalna nośność (bez krążka zwrotnego)	125 kg
Maksymalna wysokość podnoszenia (z krążkiem zwrotnym)	6 m
Maksymalna wysokość podnoszenia (bez krążka zwrotnego)	12 m
Średnia prędkość podnoszenia (z krążkiem zwrotnym)	4 m/min
Średnia prędkość podnoszenia (bez krążka zwrotnego)	8 m/min
Masa netto	9,8 kg
Klasa ochronności	Klasa I (uziemienie)
Długość przewodu zasilającego	0,5 m
Długość przewodu pilota	1,5 m
Pilot	Z przyciskiem włącz/wyłącz i wyłącznikiem awaryjnym
Krążek zwrotny	W zestawie, zwiększa nośność
Urządzenia bezpieczeństwa	Wyłączniki krańcowe górne i dolne, wyłącznik awaryjny, ochrona termiczna
Konserwacja	Czyścić suchą szmatką, smarować ruchome części
Gwarancja	3 lata (po rejestracji w ciągu 30 dni)
Przeznaczenie	Podnoszenie pionowe ładunków do 250 kg (zastosowanie niekomercyjne)

Często zadawane pytania - 264782 SILVERLINE

Jaka jest maksymalna nośność wciągnika?

Maksymalna nośność wynosi 250 kg z krążkiem zwrotnym i 125 kg bez krążka zwrotnego.

Jak zamontować wciągnik na belce?

Wciągnik należy zamontować na belce o szerokości co najmniej 43 mm i grubości 3 mm. Użyj dołączonych wsporników montażowych i upewnij się, że belka może wytrzymać co najmniej dwukrotność nośności wciągnika.

Jakie środki ochrony osobistej powinienem nosić?

Zawsze noś okulary ochronne, ochronniki słuchu, odpowiednie rękawice i kask w razie potrzeby.

Jak używać pilota?

Pilot posiada przycisk podnoszenia, przycisk opuszczania i czerwony przycisk zatrzymania awaryjnego. Aby zmienić kierunek, najpierw zwolnij przycisk i przejdź przez pozycję środkową.

Co zrobić, jeśli wciągnik nie podnosi ładunku?

Sprawdź, czy ładunek nie przekracza maksymalnej nośności. Jeśli tak, natychmiast przerwij operację. Sprawdź również zasilanie i stan liny.

Jak konserwować linę stalową?

Przed każdym użyciem sprawdź linę pod kątem przetarć, odkształceń lub nieprawidłowego nawijania. W razie potrzeby wymień. Regularnie smaruj odpowiednim smarem.

Czy wciągnik może być używany w deszczu?

Nie, nigdy nie używaj wciągnika w deszczu lub wilgotnym środowisku. Zwiększa to ryzyko porażenia prądem.

Jak czyścić wciągnik?

Odłącz urządzenie, a następnie wyczyść je suchą szmatką lub odrobiną wody z mydłem. Nie używaj agresywnych rozpuszczalników, takich jak alkohol czy benzyna.

Co zrobić, jeśli silnik się przegrzewa?

Wciągnik jest wyposażony w termostat ochronny. W przypadku przegrzania pozwól mu ostygnąć przez około 5 minut. Unikaj bezpośredniego nasłonecznienia.

Gdzie mogę znaleźć części zamienne?

Odwiedź toolsparesonline.com lub skontaktuj się z serwisem Silverline pod numerem ([phone].

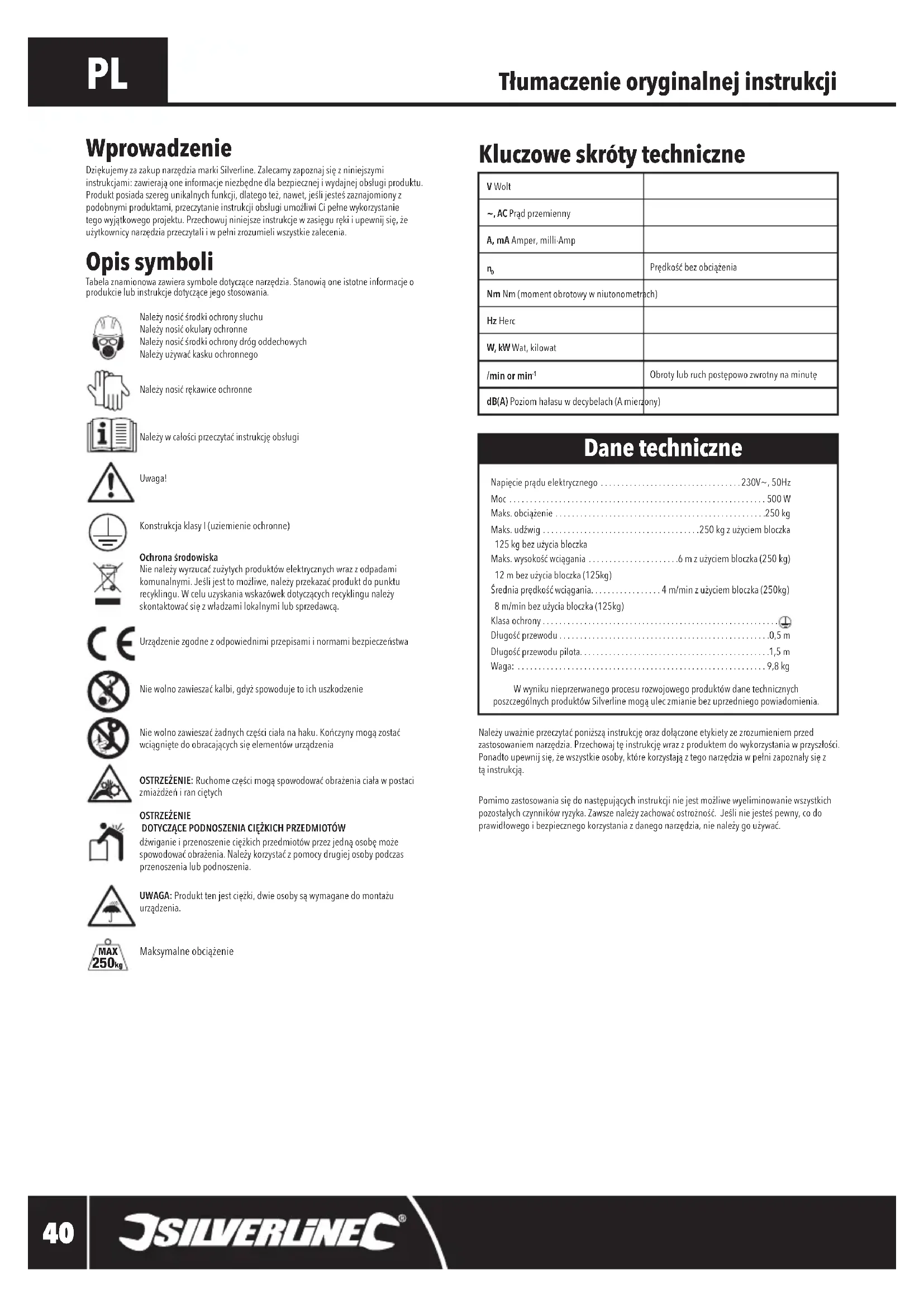

INSTRUKCJA OBSŁUGI 264782 SILVERLINE

PL Wciągnik elektryczny 500 W

3 YEAR GUARANTEE

ANS DE GARANTIE

JAHRE GARANTIE

AÑOS DE GARANTÍA

ANNI DI GARANZIA

JAAR GARANTIE

LATA GWARANCJI

Register online: silverlinetools.com

Dziękujemy za zakup narzędzia marki Silverline. Zalecamy zapoznaj się z niniejszymi instrukcji: zawierają one informacje niezbędne dla bezpiecznej i wydajnej obsługi produktu. Produkt posiada szereg unikalnych funkcji, dlatego też, nawet, jeśli jesteś zaznajomiony z podobnymi produktami, przeczytanie instrukcji obsługi umożliwia Ci pełne wykorzystanie tego wyjątkowego projektu. Przechowuj niniejsze instrukcje w zasiegu ręki i upewnij się, że użytkownicy narzędzia przeczytali i w pełni zrozumieli wszystkie zalecenia.

Opis symboli

Tabela znamionowa zawiera symbole dotyczące narzędzia. Stanowią one istotne informacje o produkcie lub instrukcje dotyczące jego stosowania.

Należy nosić środki ochrony słuchu

Należy nosić okulary ochronne

Należy nosić środki ochrony dróg oddechowych

Należy używać kasku ochronnego

Należy nosić rękawice ochronne

Należy w całości przeczytać instrukcję obsługi

Uwaga!

Konstrukcja klasy I (uziemienie ochronne)

Ochrona środowiska

Nie należy wyrzućać zużytych produktów elektrycznych wraz z odpadami komunalnymi. Jeśli jest to możliwe, należy przekazać produkt do punktu recyklingu. W celu uzyskania wskazówek dotyczących recyklingu należy skontaktować się z władzami lokalnymi lub sprzedawcą.

Urządzenie zgodne z odpowiednimi przepisami i normami bezpieczeństwa

Nie wolno zawieszać kalbi, gdyż spowoduje to ich uszkodzenie

Nie wolno zawieszać żadnych części ciała na haku. Kończyny mogą zostać wciągnięte do obracających się elementów urządzenia

OSTRZEŻENIE: Ruchome części mogą spowodować obrażenia ciała w postaci zmiażdzeń i ran ciętych

OSTRZEŻENIE

DOTYCZĄCE PODNOSZENIA CIĘŻKICH PRZEDMIOTÓW

dźwiganie i przenoszenie ciężkich przedmiotów przez jedną osobę może spowodować obrażenia. Należy korzystać z pomocy drugiej osoby podczas przenoszenia lub podnoszenia.

UWAGA: Produkt ten jest ciężki, dwie osoby są wymagane do montażu urządzenia.

Maksymalne obciążenie

Kluczowe skróty techniczne

V Wolt
~, AC Prąd przemienny
A, mA Amper, milli-Amp
n_b	Prędkość bez obciążenia
Nm Nm (moment obrotowy w niutonometrach)
Hz Herc
W, kW Wat, kilowat
/min or min^-1	Obroty lub ruch postępowo zwrotny na minutę
dB(A) Poziom hałasu w decybelach (A mierzony)

Dane techniczne

Napięcie prądu elektrycznego 230V\~, 50Hz

Moc 500 W

Maks. obciążenie 250 kg

Maks. udźwig ....250 kg z użyciem bloczka

125 kg bez użycia bloczka

Maks. wysokość wciągania ....6 m z użyciem bloczka (250 kg)

12 m bez użycia bloczka (125kg)

Średnia prędkość wciągania.... 4 m/min z użyciem bloczka (250kg)

8 m/min bez użycia bloczka (125kg)

Klasa ochrony.

Długość przewodu 0,5 m

Długość przewodu pilota....1,5 m

Waga: 9,8 kg

W wyniku nieprzerwanego procesu rozwojowego produktów dane technicznych poszczególnych produktów Silverline mogą ulec zmianie bez uprzedniego powiadomienia.

Należy uważnie przeczytać poniższą instrukcję oraz dołączone etykiety ze zrozumieniem przed zastosowaniem narzędzia. Przechowaj tę instrukcję wraz z produktem do wykorzystania w przyszłości. Ponadto upewnij się, że wszystkie osoby, które korzystają z tego narzędzia w pełni zapoznały się z tą instrukcją.

Pomimo zastosowania się do następujących instrukcji nie jest możliwe wyeliminowanie wszystkich pozostałych czynników ryzyka. Zawsze należy zachować ostrożność. Jeśli nie jesteś pewny, co do prawidłowego i bezpiecznego korzystania z danego narzędzia, nie należy go używać.

Ogólne instrukcje dotyczące bezpieczeństwa użytkowania elektronarzędzia

OSTZREŻENIE! Zawsze należy się stosować do podstawowych zasad korzystania z elektronarzędzi (w tym informacji na temat bezpieczeństwa ujętych w niniejszej instrukcji) podczas ich użytkowania dla zmniejszenia ryzyka pożaru, porażenia prądem obrażeń ciała. Należy przeczytać wszystkie instrukcje przed rozpoczęciem pracy oraz zachować ją na przyszłość.

OSTRZEŻENIE: Urządzenie nie jest przeznaczone do użytkowania przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej lub umysłowej, lub o braku doświadczenia i wiedzy, chyba, że będą one nadzorowane lub zostaną poinstruowane na temat korzystania z urządzenia przez osobę odpowiedzialną za ich bezpieczeństwo. Należy pilnować, aby dzieci nie wykorzystały urządzenia, jako zabawki.

Termin „elektronarzędzie“ odnosi się do urządzenia zasilanego sieciowo (przewodowego) lub urządzenia zasilanego za pomocą baterii (bezprzewodowego).

1) Bezpieczeństwo obszaru pracy

a) Zadbaj o prawidłową higienę i prawidłowe oświetlenie obszaru pracy. Zanieczyszczenie lub brak wystarczającego oświetlenia obszaru pracy mogą doprowadzić do wypadków.

b) Nie należy używać elektronarzędzi w przestrzeniach zagrożonych wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne wytwarzają iskry, które mogą podpalić pył lub opary.

c) Nie dopuszczaj dzieci ani innych osób do obszaru pracy elektronarzędzi. Nieuwaga może spowodować utratę kontroli.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować do gniazda zasilania. Nie wolno modyfikować wtyczki w żaden sposób. W przypadku elektronarzędzi z uziemieniem nie należy stosować przejściówek. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.

b) Unikaj dotykania uziemionych powierzchni, takich jak rury, grzejniki, piece i lodówki. Uziemienie ciała powoduje zwiększenie ryzyka porażenia prądem.

c) Nie wystawiaj elektronarzędzi na działanie deszczu lub wilgoci. Przedostanie się wody do urządzenia zwiększa ryzyko porażenia prądem.

d) Nie należy nadwyrężać kabla. Nigdy nie używaj go do przenoszenia, przeciągania lub odlączania elektronarzędzia. Trzymaj przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub poplątane kable zwiększają ryzyko porażenia prądem.

e) W przypadku korzystania z urządzenia na wolnym powietrzu używaj przedłużacza przystosowanego do używania na zewnątrz. Korzystanie z przedłużacza przystosowanego do używania na zewnątrz zmniejsza ryzyko porażenia prądem.

f) W przypadku korzystania z elektronarzędzia w miejscu o dużym natężeniu wilgoci należy używać gniazda zasilania wyposażonego w wyłącznik różnicowopрядowy (RCD). Korzystanie z wyłącznika różnicowopрядowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osobiste

a) Podczas korzystania z elektronarzędzi bądź czujny, uważaj, co robisz i zachowaj zdrowy rozsadek. Nie używaj ich, gdy jesteś zmęczony albo pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas obsługi urządzenia może spowodować poważne obrażenia ciała.

b) Korzystaj ze środków ochrony osobistej. Zawsze stosuj środki ochrony oczu. Wyposażenie ochronne, takie jak maska przeciwpyłowa, obuwie robocze antypoślizgowe na szorstkiej podeszwie, kask ochronny lub nauszniki ochronne używane w odpowiednich warunkach, zmniejsza ryzyko obrażeń.

c) Zapobiegaj przypadkowemu włączeniu urządzenia. Przed podłączeniem do źródła zasilania i / lub akumulatora, podnoszeniem lub przenoszeniem narzędzia, upewnij się, że przełącznik zasilania znajduje się w pozycji wyłączonej. Przenoszenie urządzenia z palcem umieszczonym na wyłączniku zasilania lub podłączanie elektronarzędzi przy włączonym przełączniku zasilania stwarza ryzyko wypadku.

d) Przed włączeniem elektronarzędzia usuń z niego wszelkie klucze regulacyjne. Narzędzie lub klucz pozostawiony w obracającej się części elektronarzędzia może spowodować obrażenia ciała.

e) Nie wychylaj się. W każdej chwili zachowuj odpowiednią pozycje i równowagę. Umożliwia to lepszą kontrolę nad elektronarzędziem w nieoczekiwanych sytuacjach.

f) Noś odpowiednią odzież. Nie zakładaj do pracy z elektronarzędziem luźnej odzieży ani bizuterii. Trzymaj włosy, odzież i rękawice z dala od ruchomych części urządzenia. Luźne ubranie, bizuteria lub długie włosy mogą zostać wciągnięte przez ruchome części urządzenia.

g) Jeśli do zestawu załączone są urządzenia do podłączenia mechanizmów odsysania i zbierania pyłu, sprawdź czy są one przyłączone i prawidłowo zamocowane. Korzystanie z urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami.

h) Nie pozwól aby znajmość urządzenia, pozwoliła na ignorowanie zasad bezpieczeństwa. Nieostrożne działanie może doprowadzić do poważnych obrażeń w ciągu sekund.

4) Użytkowanie i pielęgnacja elektronarzędzi.

a) Nie należy przeciązać urządzenia. Używaj narzędzi odpowiednich do danego zastosowania. Prawidłowe narzędzie wykona zadanie lepiej i bezpieczniej w podanym zakresie sprawności.

b) Nie należy używać urządzenia, jeśli nie można go włączyć lub wyłączyć za pomocą odpowiedniego przełącznika. Urządzenia, które nie mogą być kontrolowane za pomocą

przełącznika są niebezpieczne i muszą zostać oddane do naprawy.

c) Przed dokonaniem regulacji, wymiany akcesoriów lub przechowywaniem elektronarzędzia odłącz wtyczkę od źródła zasilania i / lub akumulator od urządzenia. Te prewencyjne środki bezpieczeństwa zmniejszają ryzyko przypadkowego uruchomienia elektronarzędzia.
d) Nieużywane elektronarzędzie przechowuj w miejscu niedostępnym dla dzieci i nie dopuszczaj do nich osób nie znajdujących elektronarzędzi lub ich instrukcji obsługi. Elektronarzędzia stanowią niebezpieczeństwo w rękach niedoświadczonych użytkowników.
c) Przeprowadzaj konserwacje elektronarzędzi. Sprawdź urządzenie pod kątem nieprawidłowego ustawienia lub zablokowania elementów ruchomych, pęknięć części lub innych usterek, które mogą mieć negatywny wpływ na funkcjonowanie urządzenia. W przypadku usterki należy naprawić urządzenie przed ponownym użyciem. Niewłaściwa konserwacja elektronarzędzi jest przyczyną wielu wypadków.
f) Utrzymuj narzędzia tnące w czystości i dobrze naostrzone. Zadbane narzędzia tnące z ostrymi krawędziami tnącymi rzadziej się zacinają i łatwiej nimi sterować.
g) Używaj elektronarzędzia, akcesoria, końcówki itp. zgodnie z tymi instrukcjami, biorąc pod uwagę warunki pracy i realizowane zadania. Używanie narzędzi do wykonywania prac niezgodnych z ich przeznaczeniem może doprowadzić do niebezpiecznych sytuacji.
h) Utrzymuj rękijeści oraz powierzchnię uchwytów suchą, czystą bez oleju i smaru. Śliskie uchwyty nie zapewniają bezpiecznej obsługi i kontroli narzędzia w nieoczekiwanych sytuacjach. Servis
a) Urządzenie powinno być serwisowane przez wykwalifikowany personel naprawczy przy użyciu wyłącznie oryginalnych części zamiennych. Zagwarantuje to bezpieczeństwo elektronarzędzia.

OSTRZEŻENIA. Przed podłączeniem narzędzia do źródła zasilania (gniazda zasilania wyłącznika sieciowego, sieci itp.) należy upewnić się, że napięcie zasilania jest takie samo, jak podano na tabliczce znamionowej urządzenia. źródło zasilania o napięciu większym niż napięcie określone dla narzędzia może spowodować poważne obrażenia użytkownika oraz uszkodzenie narzędzia. W przypadku wątpliwości nie podłączać urządzenia do danego źródła zasilania. Korzystanie ze źródła zasilania o napięciu mniejszym niż napięcie określone na tabliczce znamionowej jest szkodliwe dla silnika.

Wskazówki dotyczące bezpieczeństwa pracy z wciągnikiem elektrycznym

• Każdorazowo przed rozpoczęciem pracy wciągnikiem, należy skontrolować stan techniczny, a w szczególności: zamocowania, konstrukcję nośną, linkę, hak, położenie kabla zasilającego i sterującego a także działanie łącznika krańcowego i łącznika STOP.
• Należy skontrolować linkę stalową pod kątem pęknięć drutów, załamań oraz wszelkich trwałych odkształcen. Jeżeli linka wymaga wymiany, nie należy używać zamiennika o mniejszej wytrzymałości. Nie należy rozwijać nigdy całej linki, na bębnie powinny zostać przynajmniej 3 zwoje.
• Należy skontrolować sterownik obsługi przed przystąpieniem do korzystania z wciągnika. Nie należy używać jeśli sterownik jest uszkodzony. Nie wolno uruchamiać wciągnika w warunkach dużej wilgoci.
• Należy utrzymywać bezpieczną odległość od przedmiotu, który jest wciągany. Zabrania się zbliżania i przechodzenia pod podnoszonym ładunkiem.
• Zabrania się trzymać trzymania linki podczas wciągania lub opuszczania ładunku.
• Narzędzie powinno być obsługiwane przez więcej niż osobę.
• Należy przestrzegać maksymalnych możliwości i ograniczeń wysokości wciągania wymienionych w instrukcji. Nigdy nie należy przekraczać tych wartości.
• Należy upewnić się, że wciągnik jest zamontowany na szynie lub prowadnicy, której maksymalna szerokość jest podwójnie większa niż szerokość wciągnika. Średnica prowadnicy powinna wynosić co najmniej 43 mm a grubość ścianki nie mniej niż 3 mm.
• Wciągnik nie jest przeznaczony do pracy ciągłej. Silnik posiada wbudowany termostat aby zapobiec przegrzaniu i przeciązeniu urządzenia. Jeśli termostat jest włączony to okres chłodzenia pomiędzy zadaniami będzie wynosił około 5 min. Jeżeli silnik będzie wystawiony na bezpośrednie działanie promieni słonecznych, to drastycznie skróci to czas pacy urządzenia.
• Wciągnik elektryczny posiada wbudowany automatyczny wyłącznik krańcowy najwyższego i najniższego położenia haka. Ogranicznik wysokości zostanie aktywowany, gdy wyłącznik odważnikowy (9) osiągnie wysokość dźwigni wyłączającej (7). Ogranicznik opuszczania zostanie aktywowany, gdy linka osiągnie najniższą możliwą wysokość, i jest nadal w pozycji bezpiecznej do utrzymania maksymalnego ładunku. Kabel łączy się następnie z dźwignią automatycznego wyłączania (opuszczania) (6).
• Należy zawsze zwracać uwagę, czy linka obwija się wokół wała w jak na rysunku poniżej:

- Nigdy nie należy podnosić ludzi ani zwierząt korzystając z tego podnośnika. Podczas obsługi podnośnika osoby jak i zwierzęta powinny trzymać się z dala od ładunku

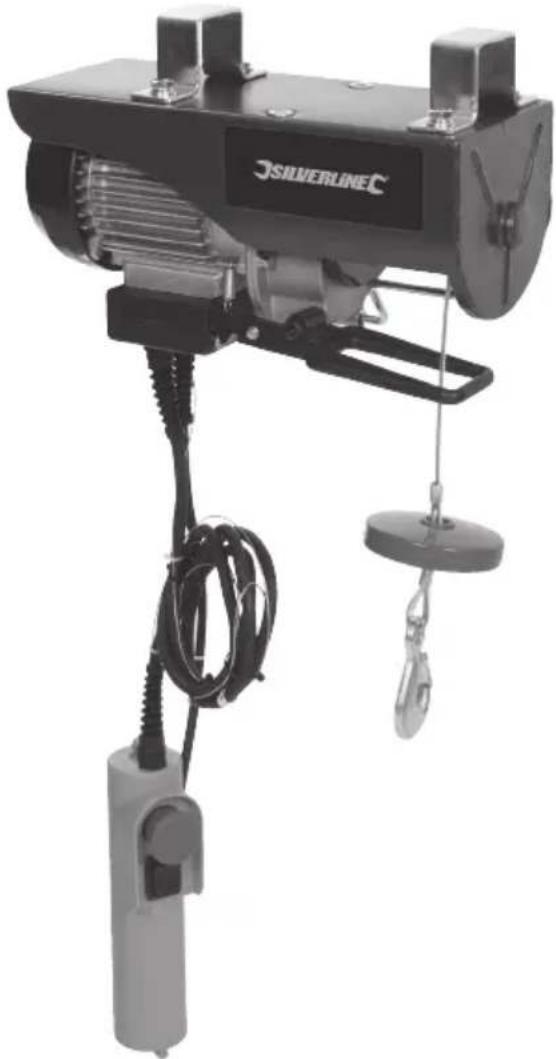

Przedstawienie produktu

1	Pilot sterujący
2	Irzełącznik
3	Wyłącznik awaryjny
4	Uchwyty montażowe
5	Obudowa silnika
6	Watek
7	Dolny wyłącznik krańcowy
8	Górny wyłącznik krańcowy
9	Lina
10	Iderzak końcowy
11	Hak
12	Uchwyt na hak
13	Zblocze hakowe wyrównawcze
14	Hak zblocza hakowego wyrównawczego

Zastosowanie zgodne z przeznaczeniem

Elektryczny wciągnik linowy, zasilany z sieci elektrycznej z wyłącznikiem sterownika. Przeznaczony do powolnego kontrolowanego prostego wciągania i opuszczania ładunków do maks. 250 kg. Do niekomercyjnego lekkiego użytku.

Rozpakowanie narzędzia

• Ostrożnie rozpakuj i sprawdź narzędzie. Zapoznaj się ze wszystkimi mechanizmami i funkcjami.
• Upewnij się, że narzędzie zawiera wszystkie części i są one w dobrym stanie. Jeśli brakuje pewnych części lub są one uszkodzone, należy uzupełnić lub wymienić je przed rozpoczęciem korzystania z narzędzia.

Przygotowanie do eksploatacji

⚠UWAGA: Przed montażem lub wymianą akcesorium należy zawsze odłącać narzędzie od źródła zasilania

Montaż wciągnika

⚠UWAGA: NIE próbować samodzielnie montować wciągnika. Do prawidłowej i bezpiecznej instalacji wymagana jest współpracą kilku osób.

1. Zlokalizować odpowiednie miejsce do montażu wciągnika
   Uwaga: Wciągnik jest przeznaczony do montażu na belkach o średnicy minimum 43 mm i grubości ścianek min. 3 mm. Belka, na której montowany jest wciągnik, powinna mieć udźwig dwukrotnie większy niż maks. udźwig wciągnika.
2. Podnieść wciągnik do belki i ustawić wsporniki montażowe (4) w linii z gwintowanymi otworami w górnej części osłony silnika (5).
3. Dokładnie przykręcić wsporniki montażowe do osłony silnika śrubami.

Montaż zblocza

1. Zamontować zblocze (13). W tym celu wykręcić śruby i wyjąć przetyczkę sprężystą mocującą hak zblocza (14).
2. Przewiec kabel wokół rolki zblocza i przymocować hak do przenoszenia do uchwytu na hak (11) w osłonie silnika (5).
3. Ustawić hak zblocza (14) i wkręcić śruby oraz wsunąć przetyczkę sprężystą.

Uwaga: Sprawdzić, czy zblocze jest prawidłowo zamocowane. Prawidłowo zamontowany wciągnik oferuje udźwig 250 kg. W przypadku podnoszenia z użyciem haka do podnoszenia udźwig wynosi 125 kg.

Obstuga

⚠ UWAGA: Podczas pracy z tym narzędziem należy ZAWSZE stosować ochronę oczu, odpowiednią ochronę dróg oddechowych, ochronniki słuchu i odpowiednie rękawice.

• Po podłączeniu do sieci zasilającej wciągnik jest gotowy do pracy.
• Nie przestawiać nigdy przełącznika kierunku (2) bezpośrednio pomiędzy kierunkami Przed wychyleniem do położenia podnoszenia lub opuszczania przełącznik należy najpierw ustawić w położeniu środkowym (stop).
• Jeśli wciągnik nie jest w stanie podnieść ładunku, należy natychmiast przerwać operację, aby go nie przeciążyć.

Mocowanie ładunku do wciągnika

• Przed przymocowaniem ładunku upewnić się, że jest on ustawiony bezpośrednio pod wciągnikiem. W przeciwnym wypadku po podniesieniu ładunek może się zacząć kołysać na boki.
• Upewnić się, że ładunek może zostać swobodnie przesunięty oraz że nic go nie blokuje. Jeśli jaki przedmiot blokuje ładunek, może to spowodować przeciążenie wciągnika i jego poważne uszkodzenie. Może to także spowodować unieważnienie gwarancji.
• ładunek musi być stabilnie i dokładnie przymocowany do haka do podnoszenia (11) wciągnika.
• W przypadku podnoszenia z użyciem zawiesia: musi ono odpowiednio utrzymywać ładunek, który powinien być ustawiony centralnie w zawiesiu.

Uwaga: Przełącznik kierunku powinien być w położeniu wyłączonym, aby wciągnik nie zaczął podnosić ładunku podczas jego podłączania.

Podnoszenie ładunku

1. Po prawidłowym przymocowaniu ładunku odchylić przełącznik kierunku (2) do ustawienia, aby powoli napiąć kabel.
2. Po naprężeniu kabla, sprawdzić, czy w promieniu 5 m od podnoszonego przedmiotu nie ma żadnych osób.
3. Aby podnieść ładunek, odchylić przełącznik ruchu do położenia.

Uwaga: Należy mieć na uwadze maksymalny udźwig i wysokość podnoszenia podane w danych technicznych urządzenia.

- Gdy wciągnik podniesie ładunek na maksymalną wysokość, automatycznie się wyłączy.

Opuszczanie ładunku

1. Przed podniesieniem ładunku należy sprawdzić, czy miejsce, na którym ładunek będzie stawiany, ma odpowiedni udźwig oraz czy jest stabilne i gotowe na ustawienie ładunku.
2. Odchylić przełącznik kierunku (2) do położenia, aby opuścić ładunek.
3. Ostrożnie opuścić ładunek. Odczekać, aż się stabilnie ustawi.
4. Opuścić hak do podnoszenia (11) o dodatkowe 30 cm. Dzięki temu kabel będzie wystarczająco luźny, aby umożliwiać odłączenie haka. Następnie podnieść hak bezpiecznie nad ładunek.

Uwaga: Podczas podnoszenia haka sprawdzać, czy kabel (9) prawidłowo nawija się na bęben i czy się nie płącze.

⚠ UWAGA: Jeśli na dowolnym etapie pracy z wciągnikiem ktoś wejdzie w jego obszar roboczy lub jeśli ładunek stanie się niestabilny, natychmiast nacisnąć przycisk zatrzymania awaryjnego (3). Aby zwolnić przycisk zatrzymania awaryjnego, obrócić go zgodnie z kierunkiem ruchu wskazówek zegara.

Akcesoria

• W sklepach Silverline można nabyć bogaty wybór akcesoriów i materiałów eksploatacyjnych, w tym wysięgnik, zawiesie transportowe 1 m o udźwigu 1 tony, zawiesie transportowe 2 m o udźwigu 1 tony, kask ochronny i specjalistyczne rękawice.
• Części zamienne można nabyć na stronie toolsparesonline.com.

Konserwacja

OSTRZEŻENIE: Przed przeprowadzeniem kontroli, czynności konserwacyjnych lub czyszczenia zawsze odłączaj urządzenie od źródła zasilania.

Kontrola rutynowa

• Regularnie sprawdzaj, czy wszystkie śruby mocujące są odpowiednio dokręcone. Wibracje mogą powodować ich poluzowanie.
• Sprawdź przewód zasilania urządzenia pod kątem uszkodzeń i zużycia za każdym razem przed rozpoczęciem użytkowania urządzenia. Naprawy powinny być przeprowadzanie przez autoryzowane centrum serwisowe Silverline. Zalecenie to dotyczy również przewodów zasilania wykorzystywanych przy urządzeniu.

Czyszczenie

• Należy zawsze dbać o czystość urządzenia. Brud i kurz powodują szybsze zużycie elementów wennętrznych i skracają okres eksplotaacji urządzenia. Należy wytrzeć urządzenie miękką szcotką lub suchą ścierką. Jeśli to możliwe, przedmuchaj otwory wentylacyjne czystym powietrzem spreżonym (w stosownych przypadkach).
• Jeśli czyszczenie na sucho nie przynosi wystarczających efektów, zalecane jest użycie wilgotnej szmatki i łagodnego detergentu.
• Do czyszczenia elementów plastikowych nie należy używać środków żrácych.

Smarowanie

- Regularnie smaruj wszystkie elementy ruchome urządzenia odpowiednim środkiem smarnym w aerozolu.

Szczotki

• Szczotki węglowe wewnątrz silnika mogą ulec zużyciu z biegiem czasu
• Nadmierne zużycie szczotek może powodować utratę mocy, sporadyczne awarie lub widoczne iskrzenie
• W celu wymiany szczotek usuń zatyczki otworów dostępu do szczotek po obu stronach urządzenia. Wymień zużyte szczotki na nowe. Ponownie włóż zatyczki otworów dostępu do szczotek. W innym przypadku przekaż urządzenie do autoryzowanego punktu serwisowego.

Kontakt

W celu uzyskania porady serwisowej lub technicznej należy się skontaktować infolinią: ([phone]

Strona: silverlinetools.com/en-GB/Support

Adres:

Powerbox

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, United Kingdom

Przechowywanie

- Należy przechowywać narzędzie w bezpiecznym, suchym miejscu niedostępnym dla dzieci

Utylizacja

Należy zawsze przestrzegać przepisów krajowych dotyczących utylizacji elektronarzędzi, które nie są już funkcjonalne i nie nadają się do naprawy.

• Nie wyrzucaj elektronarzędzi lub innych odpadów elektrycznych i elektronicznych (WEEE) wraz z odpadami komunalnymi.
• Skontaktuj się z władzami lokalnymi zajmującymi się utylizacją odpadów, aby uzyskać informacje na temat prawidłowego sposobu utylizacji elektronarzędzi

Wykrywanie i usuwanie usterek

Problem Możliwa przyczyna Rozwiązanie
Brak reakcji na odchylenie przełącznika kierunku (2)	Brak zasilania Sprawdzić zasilanie
	Wadliwy przełącznik kierunku Wymienić przełącznik ruchu w autoryzowanym serwisie Silverline
Niestabilne podnoszenie ładunku	Ładunek nieodpowiednio wyśrodkowany Opuścić	ładunek i jeszcze raz podłączyć hak
	Ładunek nie znajduje się pod wciągnikiem	Ustawić prawidłowo ładunek bezpośrednio pod wciągnikiem i spróbować jeszcze raz
Kabel (9) zakleszczył się	Kabel zapłatał się na bębnie kablowym (6)	Powoli rozwinąć kabel z bębna. Ponownie nawinąć kabel, tak aby nie plątał się

Gwarancja narzędzi Silverline

Niniejszy produkt Silverline posiada 3 letnią gwarancję

Aby zakwalifikować się do uzyskania powyższej gwarancji należy zarejestrować niniejszy produkt na stronie www.silverlinetools.com w ciągu 30 dni od daty zakupu. Okres gwarancji rozpoczyna się w dniu zakupu produktu widocznym na paragonie.

Rejestracja produktu

Rejestracji produktu można dokonać na stronie www.silverlinetools.com, wybierając przycisk „Rejestracja”. Należy wprowadzić:

• Dane osobowe
• Szczegóły dotyczące produktu oraz informacje dotyczące zakupu
  Po wprowadzeniu tych informacji zostanie utworzony certyfikat gwarancji niniejszego produktu, jako dokument w formacie PDF, który należy wydrukować i zachować wraz z dowodem zakupu.

Zasady i warunki

Okres gwarancji zaczyna obowiązywać od daty zakupu detalicznego znajdującej się na paragonie.

PROSIMY O ZACHOWANIE PARAGONU

Jeśli produkt wykaże jakiekolwiek usterki w ciągu 30 dni od daty zakupu, należy go zwrócić do dystrybutora/sklepu, w którym towar zakupiono, od którego został zakupiony okazując przy tym dowód zakupu.

Jeśli usterka pojawi się po 30 dniach, należy zwrócić produkt do:

Roszczenia gwarancyjne należy zgłaszać w okresie gwarancji. Należy dostarczyć dowód zakupu, swoje imię i nazwisko, adres miejsca zakupu przed wykonaniem jakichkolwiek napraw.

Należy podać dokładnie dane usterki wymagające naprawy.

Wnioski złożone w okresie gwarancji będą weryfikowane przez Silverline Tools, do ustalenia czy usterki są związane z materialem lub wyrobem produktu.

Koszty transportu nie zostaną pokryte. Produkt przeznaczony do zwrotu musi być starannie oczyszczony. Należy zapakować produkt prawidłowo i bezpiecznie tak, aby nie został uszkodzony podczas transportu do nas. Możemy odrzucić roszczenia niewłaściwie dostarczonych produktów.

Wszystkie naprawy będą przeprowadzone przez firmę Silverline Tools lub agencje upoważnione do tego.

Naprawa lub wymiana produktu nie przedłuży okresu gwarancyjnego.

Usterki uznane przez nas, jako objęte gwarancją będą poddane naprawie bezpłatnie (bez kosztów transportowych) lub poprzez wymianę na narzędzie pracujące w idealnym stanie. Narzędzia lub części zamienne, do których wydano zamiennik staną się własnością Silverline Tools.

Naprawa lub wymiana produktu w ramach gwarancji zapewnia korzyści, które są dodatkiem i nie wpływają w żaden sposób na ustawowe prawa konsumenta.

Gwarancja pokrywa:

Naprawę produktu (w okresie gwarancji), jeśli zostanie on zakwalifikowany zgodnie z wymogami Silverline Tools w związku z usterkami, które wynikły z wad materiałowych lub wad związanych z produkcją.

Jeżeli jakaś część zastępcza nie jest już dostępna lub wycofana z produkcji, Silverline Tools zastąpi ją funkcjonalnym zamiennikiem.

Produkty używane w EU.

Czego nie pokrywa gwarancja:

Silverline Tools nie pokrywa napraw powstałych w wyniku:

• normalnego zużycia spowodowanego przez normalne użytkowanie zgodne z instrukcją obsługi, np: noże, szczotki, pasy, żarówki akumulatory itp.
• wymiany dowolnego dołączonego wyposażenia np.: noży, wiertel, papieru ściernego, tarcz do cięcia i innych podobnych elementów.
• przypadkowego uszkodzenia spowodowanego niewłaściwym używaniem lub zaniedbaniem, nieostrożnym działaniem lub niestarannym obchodzeniem się z produktem.
  • stosowania produktu do innych celów.
  • zmiany lub modyfikacji produktu w jakikołwiek sposób.
• usterek wynikających z wykorzystania części zamiennych i akcesoriów, które nie są oryginalnymi elementami Silverline Tools.
• niewłaściwej instalacji (z wyjątkiem instalacji przeprowadzonej Silverline Tools).
• naprawy lub modyfikacji przeprowadzonej przez osoby inne niż z Centrum Uslug Silverline Tools lub autoryzowanych punktów serwisowych.
• roszczeń innych niż związanych z usterkami ujętymi w gwarancji produktu.

Deklaracja Zgodności WE

Niżej podpisany: Mr Darrell Morris

upoważniony przez: Silverline

Oświadcza, że: Powyższa deklaracja została wydana na wyłączną odpowiedzialność producenta.

Opisany powyżej przedmiot deklaracji jest zgodny z właściwymi przepisami Unijnego prawodawstwa harmonizacyjnego

Kod identyfikacyjny: 264782

Opis: Wciągnik elektryczny 500 W

Produkt jest zgodny z następującymi dyrektywami oraz normami:

• Dyrektywa maszynowa 2006/42/EC
- Dyrektywa kompatybilności elektromagnetycznej 2014/30/EC
• Dyrektywa RoHS 2011/65/EU
• EN 14492-2:2006+A1
• EN 14492-2+A1/AC:2010
• EN 60204-32:2008
• EN 55014-1:2006+A1+A2
• EN 55014-2:2015
• EN 61000-3-2:2014
• EN 61000-3-3:2013

Zastosowana dyrektywa oceny zgodności: TÜV Rheinland

Dokumentacja techniczna produktu znajduje się w posiadaniu: Silverline

Data: 07/12/2017

Podpis:

Dyrektor naczelny

Nazwa i adres producenta:

PL 3 Letnia Gwarancja. Zarejestruj się online w ciągu 30 dni. Obowiązują Zasady i Warunki

silverlinetools.com
