247820 - Szlifierka SILVERLINE - Bezpłatna instrukcja obsługi

Typ produktu	Elektryczny pilnik taśmowy (szlifierka)
Marka	Silverline
Model	247820
Wymiary (D x S x W)	440 x 95 x 85 mm
Waga	1,15 kg
Zasilanie	230 V ~ 50 Hz, 260 W
Prędkość taśmy	330 - 550 m/min (zmienna)
Wymiar taśmy ściernej	13 x 457 mm
Długość ramienia	130 mm
Klasa ochronności	II (podwójna izolacja)
Stopień ochrony	IP20
Ciśnienie akustyczne	81 dB(A)
Moc akustyczna	92 dB(A)
Drgania całkowite	4,3 m/s²
Kompatybilne materiały	Drewno, plastik, metal
Możliwość odsysania	Kompatybilny z wężem 32 mm
Gwarancja	3 lata (po rejestracji)
Akcesoria w zestawie	Taśma ścierna ziarno 80, adapter do odsysania pyłu
Główne funkcje	Szlifowanie i pilowanie w trudno dostępnych miejscach
Zalecane środki ochrony osobistej	Okulary, maska FFP2, nauszniki, rękawice
Konserwacja	Regularne czyszczenie, wymiana szczotek przez profesjonalistę

Często zadawane pytania - 247820 SILVERLINE

Jak zainstalować taśmę ścierną w elektrycznym pilniku taśmowym Silverline 247820?

Upewnij się, że urządzenie jest wyłączone i odłączone od zasilania. Zdejmij adapter do odsysania, dociśnij ramię do korpusu, aby zwolnić napięcie, załóż nową taśmę zgodnie z kierunkiem obrotu, a następnie zwolnij przycisk napinający. Sprawdź centrowanie, obracając taśmę ręcznie.

Jaka jest prędkość taśmy i jak ją regulować?

Prędkość taśmy jest zmienna od 330 do 550 m/min. Użyj pokrętła regulacji prędkości (3), aby ją dostosować: obróć w górę, aby zwiększyć, w dół, aby zmniejszyć. Dostosuj prędkość do materiału i zadania.

Jakie środki ochrony osobistej powinienem nosić?

Zawsze noś okulary ochronne, maskę przeciwpyłową FFP2, nauszniki i rękawice. Te środki ochrony indywidualnej są niezbędne do ochrony przed odpryskami, szkodliwym pyłem i nadmiernym hałasem.

Jak czyścić i konserwować urządzenie?

Zawsze odłączaj urządzenie przed czyszczeniem. Czyść obudowę miękką szczotką lub suchą szmatką. Nigdy nie używaj żrących środków ani wody. Regularnie czyść otwory wentylacyjne suchym sprężonym powietrzem. Wymiana szczotek powinna być powierzona profesjonaliście.

Co zrobić, jeśli taśma ścierna zsunie się podczas pracy?

Natychmiast zatrzymaj urządzenie. Sprawdź, czy taśma jest prawidłowo zamontowana (kierunek obrotu, centrowanie). Jeśli taśma jest zużyta lub uszkodzona, wymień ją. Postępuj zgodnie z instrukcjami montażu taśmy w instrukcji obsługi.

Czy mogę używać tego pilnika do szlifowania metalu?

Tak, ten pilnik jest przeznaczony do szlifowania drewna, plastiku i metalu. Jednak nie używaj tej samej taśmy na drewnie po użyciu na metalu, aby uniknąć zarysowań. Zachowaj ostrożność przy iskrach i dokładnie oczyść urządzenie po użyciu.

Jak podłączyć odkurzacz do odsysania pyłu?

Zamontuj dostarczony adapter do odsysania na urządzeniu. Podłącz wąż odkurzacza o średnicy 32 mm do rurki. Włącz odkurzacz przed pilnikiem i wyłącz pilnik przed odkurzaczem. Zmniejsza to narażenie na szkodliwy pył.

Jakich ziaren taśmy ściernej używać do różnych wykończeń?

Użyj ziarna grubego (60) do wstępnej obróbki, średniego (120) do wygładzania i drobnego (240) do wykańczania. Przetestuj na odpadku, aby dobrać odpowiednie ziarno. Jeśli pozostają ślady, najpierw przejdź na grubsze ziarno.

Co zrobić, jeśli urządzenie nie uruchamia się?

Najpierw sprawdź zasilanie elektryczne i kabel. Jeśli prąd jest, włącznik/wyłącznik może być uszkodzony. Zleć jego wymianę w autoryzowanym serwisie Silverline. Nie próbuj naprawiać samodzielnie.

Jak skorzystać z 3-letniej gwarancji?

Zarejestruj swój produkt na stronie silverlinetools.com w ciągu 30 dni od zakupu. Zachowaj oryginalny paragon. Gwarancja obejmuje wady materiałowe i produkcyjne, z wyjątkiem normalnego zużycia i uszkodzeń wynikających z niewłaściwego użytkowania.

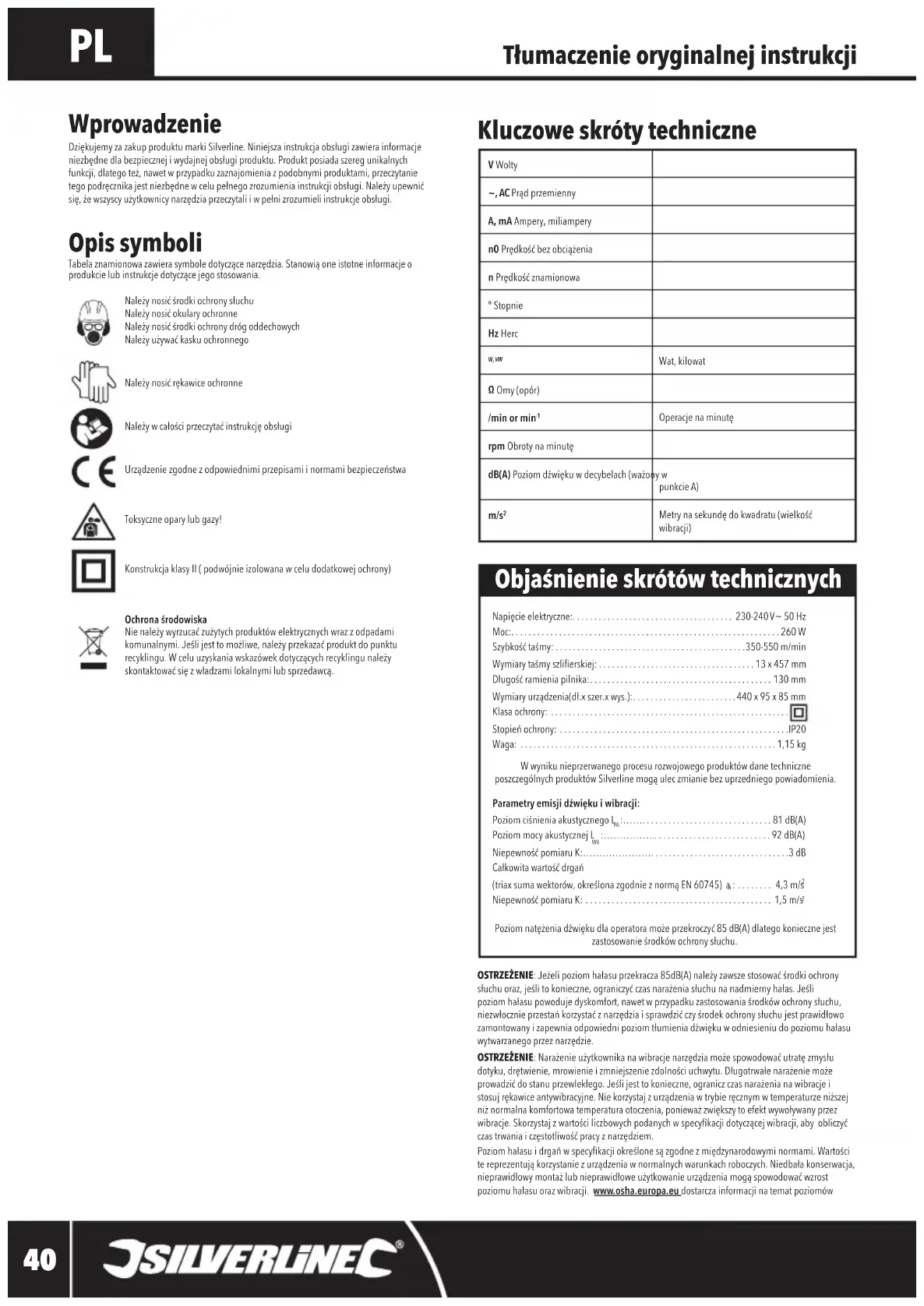

INSTRUKCJA OBSŁUGI 247820 SILVERLINE

PL Pilnik taśmowy 260 W, 13 mm

UK - 247820 / EU - 976084

Register online: silverlinetools.com

Dziękujemy za zakup produktu marki Silverline. Niniejsza instrukcja obsługi zawiera informacje niezbędne dla bezpiecznej i wydajnej obsługi produktu. Produkt posiada szereg unikalnych funkcji, dlątezną też, nawet w przypadku zaznajomienia z podobnymi produktami, przeczytanie tego podręcznika jest niezbędne w celu pełnego zrozumienia instrukcji obsługi. Należy upewnić się, że wszyscy użytkownicy narzędzia przeczytali i w pełni zrozumieli instrukcje obsługi.

Opis symboli

Tabela znamionowa zawiera symbole dotyczące narzędzia. Stanowią one istotne informacje o produkcie lub instrukcje dotyczące jego stosowania.

Należy nosić środki ochrony słuchu

Należy nosić okulary ochronne

Należy nosić środki ochrony dróg oddechowych

Należy używać kasku ochronnego

Należy nosić rękawice ochronne

Należy w całości przeczytać instrukcję obsługi

Urządzenie zgodne z odpowiednimi przepisami i normami bezpieczeństwa

Toksyczne opary lub gazy!

Konstrukcja klasy II ( podwójnie izolowana w celu dodatkowej ochrony)

Ochrona środowiska

Nie należy wyrzucać zużytych produktów elektrycznych wraz z odpadami komunalnymi. Jeśli jest to możliwe, należy przekazać produkt do punktu recyklingu. W celu uzyskania wskazówek dotyczących recyklingu należy skontaktować się z władzami lokalnymi lub sprzedawcą.

Kluczowe skróty techniczne

V Wolty
~,AC Prąd przemienny
A, mA Ampery, miliampery
n0 Prędkość bez obciążenia
n Prędkość znamionowa
° Stopnie
Hz Herc
w, xx	Wat, kilowat
Ω Omy (opór)
/min or min 1	Operacje na minutę
rpm Obroty na minutę
dB(A) Poziom dźwięku w decybelach (ważony w punkcie A)
m/s 2	Metry na sekundę do kwadratu (wielkość wibracji)

Objaśnienie skrótów technicznych

Napięcie elektryczne: 230-240V\~50 Hz

Moc: 260 W

Szybkość taśmy: 350-550 m/min

Wymiary taśmy szlifierskiej: 13 x 457 mm

Długość ramienia pilnika: 130 mm

Wymiary urządzenia(dl.x szer.x wys.): 440 x 95 x 85 mm

Klasa ochrony:

Stopień ochrony: IP20

Waga: 1,15 kg

W wyniku nieprzerwanego procesu rozwojowego produktów dane techniczne poszczególnych produktów Silverline mogą ulec zmianie bez uprzedniego powiadomienia.

Parametry emisji dźwięku i wibracji:

Poziom ciśnienia akustycznego L ₄ ....81 dB(A)

Poziom mocy akustycznej L 92 dB(A)

Niepewność pomiaru K: 3 dB

Całkowita wartość drgań

(triax suma wektorów, określona zgodnie z normą EN 60745) a: ..... 4,3 m/s ²

Niepewność pomiaru K: 1,5 m/s

Poziom natężenia dźwięku dla operatora może przekroczyć 85 dB(A) dlatego konieczne jest zastosowanie środków ochrony słuchu.

OSTRZEŻENIE: Jeżeli poziom hałasu przekracza 85dB(A) należy zawsze stosować środki ochrony słuchu oraz, jeśli to konieczne, ograniczyć czas narażenia słuchu na nadmierny hałas. Jeśli poziom hałasu powoduje dyskomfort, nawet w przypadku zastosowania środków ochrony słuchu, niezwlocznie przestań korzystać z narzędzia i sprawdzić czy środek ochrony słuchu jest prawidłowo zamontowany i zapewnia odpowiedni poziom tłumienia dźwięku w odniesieniu do poziomu hałasu wytwarzanego przez narzędzie.

OSTRZEŻENIE: Narażenie użytkownika na wibracje narzędzia może spowodować utratę zmysłu dotyku, drętwienie, mrowienie i zmniejszenie zdolności uchwytu. Długotrwałe narażenie może prowadzić do stanu przewlekłego. Jeśli jest to konieczne, ogranicz czas narażenia na wibracje i stosuj rękawice antywibracyjne. Nie korzystaj z urządzenia w trybie ręcznym w temperaturze niższej niż normalna komfortowa temperatura otoczenia, ponieważ zwiększy to efekt wywoływany przez wibracje. Skorzystaj z wartości liczbowych podanych w specyfikacji dotyczącej wibracji, aby obliczyć czas trwania i częstotliwość pracy z narzędziem.

Poziom hałasu i drgań w specyfikacji określone są zgodne z międzynarodowymi normami. Wartości te reprezentują korzystanie z urządzenia w normalnych warunkach roboczych. Niedbała konserwacja, nieprawidłowy montaż lub nieprawidłowe użytkowanie urządzenia mogą spowodować wzrost poziomu hałasu oraz wibracji. www.osha.europa.eu dostarcza informacji na temat poziomów

hałasu i wibracji w środowisku pracy, które mogą być przydatne dla użytkowników prywatnych, korzystających z urządzenia przez długi czas.

Przed rozpoczęciem korzystania z urządzenia ostrożnie przeczytać niniejszy podręcznik oraz wszystkie etykiety umieszczone na narzędziu. Zachować instrukcję na wypadek konieczności odniesienia się do niej w przyszłości. Upewnić się, że wszystkie osoby korzystające z produktu są w pełni zaznajomione z tymi instrukcjami.

Nawet wtedy, gdy urządzenie jest używane zgodnie z zaleceniami, nie jest możliwe wyeliminowanie wszystkich pozostałych czynników ryzyka resztkowego. Zachować ostrożność podczas korzystania z narzędzia. W przypadku niepewności co do prawidłowego i bezpiecznego sposobu korzystania z tego narzędzia nie podejmować prób jego użytkowania.

Ogólne ostrzeżenia dotyczące elektronarzędzi

OSTRZEŻENIE: Przeczytać wszystkie ostrzeżenia w zakresie bezpieczeństwa, instrukcje, ilustracje i specyfikacje dostarczone razem z tym elektronarzędziem. Nieprzestrzeganie poniższych instrukcji może prowadzić do porażenia prądem, pożaru i / lub poważnych obrażeń.

Zachowaj wszystkie ostrzeżenia i instrukcje na przyszłość.

Termin „elektronarzędzie” odnosi się do urządzenia zasilanego sieciowo (przewodowego) lub urządzenia zasilanego za pomocą baterii (bezprzewodowego).

1) Bezpieczeństwo obszaru pracy
a) Zadbaj o prawidłową higienę i prawidłowe oświetlenie obszaru pracy. Zanieczyszczenie lub brak wystarczającego oświetlenia obszaru pracy mogą doprowadzić do wypadków.
b) Nie należy używać elektronarzędzi w przestrzeniach zagrożonych wybuchem, np. w obecności łatwopalnych cieczy, gazów lub pyłów. Urządzenia elektryczne wytwarzają iskry, które mogą podpalić pył lub opary.
c) Nie dopuszczaj dzieci ani innych osób do obszaru pracy elektronarzędzi. Nieuwaga może spowodować utratę kontroli.

2) Bezpieczeństwo elektryczne

a) Wtyczka elektronarzędzia musi pasować do gniazda zasilania. Nie wolno modyfikować wtyczki w żaden sposób. W przypadku elektronarzędzi z uziemieniem nie należy stosować przejściwek. Oryginalne wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.

b) Unikaj dotykania uziemionych powierzchni, takich jak rury, grzejniki, piece i lodówki. Uziemienie ciała powoduje zwiększenie ryzyka porażenia prądem.

c) Nie wystawiaj elektronarzędzi na działanie deszczu lub wilgoci. Przedostanie się wody do urządzenia zwiększa ryzyko porażenia prądem.

d) Nie należy nadwyrężać kabla. Nigdy nie używać go do przenoszenia, przeciągania lub odłączania elektronarzędzia. Trzymać przewód z dala od źródeł ciepła, oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub poplątane kable zwiększają ryzyko porażenia prądem.

e) W przypadku korzystania z urządzenia na wolnym powietrzu używaj przedłużacza przystosowanego do używania na zewnątrz. Korzystanie z przedłużacza przystosowanego do używania na zewnątrz zmniejsza ryzyko porażenia prądem.

f) W przypadku korzystania z elektronarzędzia w miejscu o dużym natężeniu wilgoci należy używać gniazda zasilania wyposażonego w wyłącznik różnicowopрядowy (RCD). Korzystanie z wyłącznika różnicowopрядowego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osobiste

a) Podczas korzystania z elektronarzędzi bądź czujny, uważaj, co robisz i zachowaj zdrowy rozsądek. Nie należy używać elektronarzędzi w stanie zmęczenia bądź pod wpływem narkotyków, alkoholu lub leków. Chwila nieuwagi podczas obsługi urządzenia może spowodować poważne obrażenia ciała.

b) Korzystać ze środków ochrony osobistej. Zawsze stosować środki ochrony oczu. Wyposażenie ochronne, takie jak maska przeciwpyłowa, obuwie robocze antypoślizgowe na szorstkiej podeszwie, kask ochronny lub nauszniki ochronne używane w odpowiednich warunkach, zmniejsza ryzyko obrażeń.

c) Zapobiegać przypadkowemu włączeniu urządzenia. Przed podłączeniem do źródła zasilania i/lub akumulatora, podnoszeniem lub przenoszeniem narzędzia, upewnić się, że przełącznik zasilania znajduje się w pozycji wyłączonej. Przenoszenie urządzenia z palcem umieszczonym na wyłączniku zasilania lub podłączanie elektronarzędzi przy włączonym przełączniku zasilania stwarza ryzyko wypadku.

d) Przed włączeniem elektronarzędzia usuń z niego wszelkie klucze regulacyjne. Narzędzie lub klucz pozostawiony w obracającej się części elektronarzędzia może spowodować obrażenia ciała.

e) Nie wychylaj się. W każdej chwili zachowuj odpowiednią pozycję i równowagę. Umożliwia to lepszą kontrolę nad elektronarzędziem w nieoczekiwanych sytuacjach.

f) Noś odpowiednią odzież. Nie zakładaj do pracy z elektronarzędziem luźnej odzieży ani biżuterii. Trzymaj włosy, odzież i rękawice z dala od ruchomych części urządzenia. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części urządzenia.

g) Jeśli do zestawu załączone są urządzenia do podłączenia mechanizmów odsysania i

zbierania pyłu, sprawdź czy są one przyłączone i prawidłowo zamocowane. Korzystanie z urządzenia odsysającego pył może ograniczyć zagrożenia związane z pyłami.

h) Mimo doświadczenia wynikającego z częstego korzystania z elektronarzędzi nie należy ignorować zasad związanych z bezpieczeństwem obsługi narzędzi. Niedbałe wykonywanie czynności może w ulamku sekundy spowodować poważne obrażenia.
4) Użytkowanie i pielęgnacja elektronarzędzi.
a) Nie należy przeciązać urządzenia. Używać narzędzi odpowiednich dla danego zastosowania. Prawidłowe narzędzie wykona zadanie lepiej i bezpieczniej w podanym zakresie sprawności.
b) Nie należy używać urządzenia, jeśli nie można go włączyć lub wyłączyć za pomocą odpowiedniego przełącznika. Urządzenia, które nie mogą być kontrolowane za pomocą przełącznika są niebezpieczne i muszą zostać oddane do naprawy.
c) Przed dokonaniem regulacji, wymiany akcesoriów lub przechowywaniem elektronarzędzia odłączyć wtyczkę od źródła zasilania i / lub akumulator od urządzenia (jeśli istnieje możliwość jego odłączenia). Te prewencyjne środki bezpieczeństwa zmniejszają ryzyko przypadkowego uruchomienia elektronarzędzia.
d) Nieużywane elektronarzędzie przechowuj w miejscu niedostępnym dla dzieci i nie dopuszczaj do jego użytkowania przez osoby nie znające elektronarzędzi lub ich instrukcji obsługi. Elektronarzędzia stanowią niebezpieczeństwo w rękach niedoświadczonych użytkowników.
c) Dbaj o właściwą konserwację elektronarzędzia i jego akcesoriów. Sprawdź urządzenie pod kątem nieprawidłowego ustawienia lub zablokowania elementów ruchomych, pęknięć części lub innych usterek, które mogą mieć negatywny wpływ na funkcjonowanie urządzenia. W przypadku usterki należy naprawić urządzenie przed ponownym użyciem. Niewłaściwa konserwacja elektronarzędzi jest przyczyną wielu wypadków.
f) Utrzymuj narzędzia tnące w czystości i dobrze naostrzone. Zadbane narzędzia tnące z ostrymi krawędziami tnącymi rzadziej się zacinają i łatwiej nimi sterować.
g) Używaj elektronarzędzi, akcesoriów, końcówek itp. zgodnie z tymi instrukcjami, biorąc pod uwagę warunki pracy i realizowane zadania. Używanie narzędzi do wykonywania prac niezgodnych z ich przeznaczeniem może doprowadzić do niebezpiecznych sytuacji.
h) Dbaj o to, by uchwyty narzędzia nie były zanieczyszczone smarem lub olejem. Śliskie uchwyty i powierzchnie do chwytania uniemożliwiają bezpieczną obsługę i kontrolę narzędzia w nieoczekiwanych sytuacjach.
5) Serwis

Urządzenie powinno być serwisowane przez wykwalifikowany personel naprawczy przy użyciu wyłącznie oryginalnych części zamiennych. Zagwarantuje to bezpieczeństwo elektronarzędzia.

Szczególne zasady bezpieczeństwa

Bezpieczeństwo korzystania z urządzeń szlifierskich

OSTRZEŻENIE!

• Trzymaj elektronarzędzie tylko za uchwyty izolowane lub powierzchnie do chwytania, ponieważ pas/arkusz szlifierski może wejść w kontakt z kablem narzędzia. Przecięcie kabla pod napięciem może przekazać napięcie do narażonych części metalowych urządzenia i spowodować porażenie prądem.
• Korzystać z zacisków lub innych praktycznych rozwiązań, aby przymocować detal do stabilnej platformy. Przytrzymywanie detalu dłonią lub opieranie o ciało nie zapewnia jego stabilności i może doprowadzić do utraty kontroli.
• Urządzenie powinno być zawsze zasilane za pośrednictwem wyłącznika różnicowo-prądowego o znamionowym szczątkowym prądzie zadziałania nie przekraczającym 30 mA.
• Ze względów bezpieczeństwa kabel zasilający musi być w razie konieczności wymieniany przez producenta lub jego przedstawiciela.

a. ZAWSZE stosuj odpowiednie środki ochrony osobistej, w tym maskę przeciwpyłową klasy przynajmniej FFP2, środki ochrony oczu i ochraniacze uszu.
b. Upewnij się, że wszystkie osoby znajdujące się w pobliżu obszaru roboczego są również wyposażone w odpowiednie środki ochrony osobistej
c. Zachowaj szczególną ostrożność podczas szlifowania pewnych rodzajów drewna (takich jak buk, dąb, mahoń i drzewo tekowe), ponieważ podczas szlifowania produkowany jest toksyczny pył, który może powodować poważne reakcje organizmu.
d. NIGDY nie przetwarzać żadnych materiałów zawierających azbest. Skonsultować się z wykwalifikowanym specjalistą w razie konieczności potwierdzenia, czy dany detal zawiera azbest
e. NIE szlifować magnezu lub stopów zawierających wysoki odsetek magnezu.
f. Uważaj na lakier wykończeniowy lub środki ochronne zastosowane na szlifowanym materiale. Wiele środków lakierniczych może powodować wyrwarzanie toksycznego lub szkodiłwego pyłu. W przypadku prac wykonywanych w budynkach wzniesionych przed rokiem 1960 istnieje ryzyko, że zastosowano w nich farby zawierające olów.
g. Pył wytwarzany podczas szlifowania farb zawierających ołów jest szkodliwy szczególnie w przypadku dzieci, kobiet w ciąży oraz osób cierpiących na nadcśnienie. Nie należy dopuszczać tych osób w pobliżu obszaru roboczego, nawet przy zastosowaniu odpowiednich

środków ochrony osobistej.

h. Jeśli jest to możliwe, korzystaj z systemu odsysania pyłu w celu zachowania kontroli nad emisjami pyłu i innych odpadów
i. Zachowaj szczególną ostrożność podczas stosowania urządzenia do szlifowania zarówno drewna, jak i metalu. Iskry wytwarzanie podczas szlifowania metalu mogą łatwo podpalić drewniany pył. Należy ZAWSZE dokładnie czyścić urządzenie, aby zmniejszyć ryzyko pożaru.
j. Często opróżniać worek lub pojemnik na kurz (jeśli dotyczy) podczas użytkowania, przed przerwami w pracy i po zakończeniu szlifowania. Pył może powodować zagrożenie wybuchem. Nie wrzucać pyłu pochodzącego ze szlifowania do otwartego ognia. Wejście cząstek oleju lub wody w kontakt z cząstkami pyłu może spowodować samoczynny zapłon. Usuwać odpady w sposób ostrożny i zgodnie z obowiązującym prawem i przepisami lokalnymi.
k. Podczas korzystania z urządzenia powierzchnie robocze oraz papier ścierny mogą ulec znacznemu nagrzaniu. Należy niezwlocznie przerwać pracę z urządzeniem w przypadku pojawienia się śladów spalania (dymu lub popiołu) na powierzchni roboczej i odczekać, aż materiał ostygnie. NIE dotykać powierzchni przedmiotu obróbki oraz papieru ściernego, dopóki nie ostygną.
1. NIE dotykać papieru ściernego w ruchu.
m. ZAWSZE wyłączyć szlifierkę przed odłożeniem.
n. NIE używać urządzenia do szlifowania na mokro. Płyny przedostające się do wnętrza obudowy silnika mogą powodować poważne porażenia prądem.
o. Przed rozpoczęciem wymiany lub zakładania papieru ściernego ZAWSZE odłączyć szlifierkę od źródła zasilania.
p. Nawet wtedy, gdy urządzenie jest używane zgodnie z zaleceniami, nie jest możliwe wyeliminowanie wszystkich pozostałych czynników ryzyka rezydualnego. Nie korzystaj z urządzenia w przypadku pojawienia się wątpliwości dotyczących jego bezpiecznego użytkowania

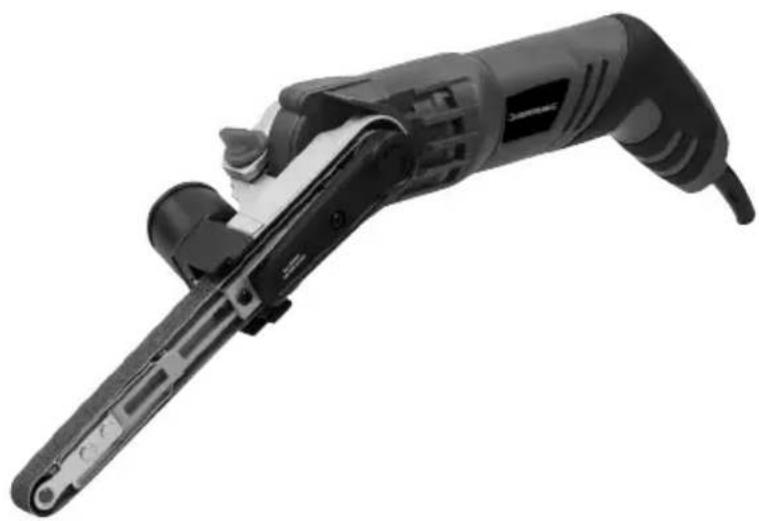

Przedstawienie produktu

1	Uchwyt główny
2	Przełącznik kołyskowy ON/OFF (Wł./Wył.)
3	Pokrętło prędkości zmiennej
4	Uchwyt dodatkowy
5	Śruba zaciskowa
6	Przycisk zwolnienia napinacza
7	Tosma szlifierska (ziarnistość 80)
8	Ramię pilnika
9	Łożysko kulowe
10	Mechanizm obrotowy
11	Króciec do odsysania pyłu

Zastosowanie zgodne z przeznaczeniem

Elektryczny pilnik taśmowy przeznaczony do prac szlifierskich o lekkim i średnim stopniu trudności na drewnie, plastiku, metalu oraz podobnych powierzchniach przy użyciu wąskich taśm szlifierskich.

Rozpakowanie narzędzia

• Ostrożnie rozpakuj i sprawdź narzędzie. Zapoznaj się ze wszystkimi mechanizmami i funkcjami.
• Upewnij się, że narzędzie zawiera wszystkie części i są one w dobrym stanie. Jeśli brakuje pewnych części lub są one uszkodzone, należy uzupełnić lub wymienić je przed rozpoczęciem korzystania z narzędzia.

Przygotowanie do użytkowania

Wybór właściwego rodzaju taśmy szlifierskiej

• Taśmy szlifierskie są dostępne w wielu rodzajach: gruboziarnista (ziarnistość 60), średnioziarnista (ziarnistość 120) i drobnoziarnista (ziarnistość 240).
• Taśmy gruboziarniste służą do szlifowania szorstkich powierzchni, średnioziarniste do ich wygładzania, a drobnoziarniste do wykańczania.
• Zawsze używać taśm szlifierskich dobrej jakości, aby zmaksymalizować jakość wykonanego zadania.
• Zaleca się wykonanie obróbki próbnej na niepotrzebnym kawałku materiału, aby określić

optymalny stopień ziarnistości taśmy dla danego zadania. Jeśli po szlifowaniu na detalu nadal znajdują się śłady, próbrób zastosować taśmę o grubszej ziarnistości i zeszlijf u zarysowania przed kontynuowaniem obróbki przy użyciu taśmy o ziarnistości początkowej. Ewentualnie można próbrówąć użyć nowej taśmy szlifierskiej, aby wyeliminować niepożądanie śłady, po czym zastosować taśmę o drobniejszej ziarnistości w celu zakończenia zadania.

Mocowanie taśmy ściernej

OSTRZEŻENIE: Przed przeprowadzaniem instalacji lub zdejmowania taśmy ściernej należy upewnić się, że narzędzie jest wyłączone i odłączone od źródła zasilania.

Uwaga: NIE kontynuować pracy, jeśli taśma ścierna jest zużyta, przerwana lub bardzo zanieczyszczona. Upewnić się, że wszelkie obce obiekty, takie jak gwoździe i śrubki, zostały usunięte z detalu przed rozpoczęciem szlifowania.

OSTRZEŻENIE: NIE używać do szlifowania drewna taśmy ściernej, którą wcześniej zastosowano na metalu. Może to spowodować zarysowanie drewnianej powierzchni.

1. Zdejmij króciec do odsysania pyłu (11).

2. Mocno dociśnij ramię (8) do wewnątrz korpusu narzędzia, aż do zadziałania mechanizmu uchwytu zasygnalizowanego odglosem kliknięcia (patrz Rys. I). Spowoduje to zwolnienie napięcia taśmy ściernej (7).

3. Zdjąć zużyłą taśmę, oczyścić pył i odłamki z ramienia pilnika i koła napędowego, po czym założyć nową taśmę o wybranej ziarnistości.

OSTRZEŻENIE: Przestrzegać kierunku obrotów zgodnie ze wskazaniami na taśmie i na narzędziu (patrz Rys. I).

1. Upewnić się, że nowa taśma jest wyśrodkowana na łożysku kulowym (9) i na kole napędowym.

2. Nacisnąć przycisk zwolnienia napinacza (6) w celu uwolnienia ramienia pilnika i taśmy szlifierskiej (patrz Rys. II).

3. Kilkakrotnie ręcznie obrócić taśmę szlifierską, aby upewnić się, że nowy pas ułożył się centralnie na ramieniu pilnika. Jeśli pas ześlizguje się z łożyska kulowego podczas obrotów, rozpocząć ponownie od kroku 1.

4. Podłączyć narzędzie do zasilania, przekręcić pokrętło prędkości zmiennej (3) na najniższe ustawienie i włączyć narzędzie (patrz „Włączanie i wyłączanie”), aby określić, czy taśma porusza się w prawidłowy sposób. Wyłączyć narzędzie i rozpocząc ponownie od kroku 1, jeśli taśma ześlizguje się z ramienia pilnika.

5. Ponownie założyć króciec do odsysania pyłu.

OSTRZEŻENIE: Pamiętać o regularnym oczyszczaniu nadmiaru pyłu wokół ramienia pilnika (8) i łożyska kulowego (9) i nie dopuszczac do całkowitego zużycia pasa przed jego wymianą. Nieprzestrzeganie tych środków zapobiegawczych może prowadzić do uszkodzenia ramienia pilnika i łożyska kulowego. Uszkodzenia te nie są objęte gwarancją.

Regulacja kąta ramienia pilnika

OSTRZEŻENIE: Przed przeprowadzaniem jakichkolwiek regulacji należy upewnić się, że narzędzie jest wyłączone i odłączone od źródła zasilania.

1. Poluzować śrubę zaciskową (5), przekręcając ją w lewo, aż do uzyskania możliwości poruszania ramieniem pilnika (8) w górę i w dół.
2. Wyregulować mechanizm obrotowy (10) pod żądanym kątem.
3. Dokręcić śrubę zaciskową, przekręcając ją w prawo aż do oporu.

Odsysanie pyłu

OSTRZEŻENIE: Przed instalowaniem i zdejmowaniem jakichkolwiek akcesoriów należy zawsze upewnić się, że urządzenie jest wyłączone i odłączone od źródła zasilania.

OSTRZEŻENIE: Zawsze podłącać pilnik taśmowy do odpowiedniego odkurzacza lub warsztatowego systemu do odsysania pyłu, zwłaszcza gdy pył powstający podczas szlifowania zawiera szkodliwe substancje, takie jak cząstki starej larby, lakier, powłoki itp. Zawsze usuwać szkodliwe pyły zgodnie z prawem i przepisami.

OSTRZEŻENIE: Dbać o zabezpieczenie przed szkodliwymi i toksycznymi pyłami podczas szlifowania powierzchni pokrytych farbą na bazie ołowiu, drewnianych i metalowych, zwłaszcza w przypadku braku pewności co do dokładnej zawartości substancji. Wszystkie osoby wchodzące do obszaru roboczego muszą nosić maskę zaprojektowaną specjalnie do ochrony przed toksycznymi pyłami i oparami. ZABRANIA SIĘ wchodzenia do obszaru roboczego dzieciom i kobietom w ciąży. NIE jeść, nie pić i nie palić w obszarze roboczym.

- Ten pilnik taśmowy został zaprojektowany w taki sposób, aby mona go było podłączyć do węża odkurzacza domowego lub do warsztatowego systemu odsysania pyłów. Jest to preferowana i najskuteczniejsza metoda odsysania pyłu.

1. Zainstalować króciec do odsysania pyłu (11) na maszynie, jak pokazano na ilustracji powyżej
2. Podłączyć odpowiedni wąz wyciągający do króca do odsysania pyłu. Przyłącze od odsysania pyłu nadaje się do zainstalowania węza o średnicy 32 mm.
3. Włączyć urządzenie wyciągające przed włączeniem (ON) pilnika taśmowego. Najpierw wyłącać (OFF) pilnik taśmowy, a następnie system odsysania pyłu.

OSTRZEŻENIE: Używanie narzędzia bez systemu do odsysania pyłu może narazić operatora na szkodliwe pyły i doprowadzić do gromadzenia się pyłu na komponentach wewnętrznych, skracając żywotność narzędzia. Uszkodzenia te nie są objęte gwarancją.

Obstuga

OSTRZEŻENIE: Podczas pracy z tym narzędziem należy zawsze stosować odpowiednie środki ochrony osobistej, w tym ochronę oczu, ochronę układu oddechowego oraz ochronę słuchu.

OSTRZEŻENIE: NIE dotykać taśmy ściernej w ruchu.

Uwaga: ZAWSZE, kiedy to możliwe, korzystać z zacisków w celu przymocowania detalu do stolu.

Włączanie (ON) i wyłączanie (OFF)

OSTRZEŻENIE: NIE włączać (ON) ani nie wyłączać (OFF) narzędzia, kiedy znajduje się pod obciążeniem, ponieważ spowoduje to znaczne skrócenie żywotności przełącznika ON/OFF (2).

1. Podłączyć wtyczkę do źródła zasilania.
2. Mocno przytrzymać narzędzie oburącz, z jedną ręka na uchwycie maszyny (1) a drugą na uchwycie dodatkowym (4), aby zapewnić pełna kontrole nad narzędziem w każdym momencie.
3. Upewnić się, że narzędzie nie styka się z detalem przed jego włączeniem (ON).
4. Przełączyć przełącznik kołyskowy ON/OFF (2) do pozycji „I” w celu uruchomienia maszyny
5. Przełączyć przełącznik kołyskowy ON/OFF do pozycji „0” w celu zatrzymania maszyny

OSTRZEŻENIE: Zdjąć maszynę z przedmiotu obróbki przed wyłączeniem (OFF). OSTRZEŻENIE: Zawsze zaczekać, aż urządzenie całkowicie się zatrzyma, przed jego odłożeniem. Zawsze odłączyć narzędzie od źródła zasilania po zakończeniu korzystania.

Regulacja prędkości taśmy

- Prędkość taśmy pilnika taśmowego można regulować za pomocą pokrętła prędkości zmiennej (3).

1. Przekręcić pokrętło do wyższego ustawienia, aby zwiększyć prędkość taśmy.

2. Przekręcić pokrętło do niższego ustawienia, aby zmniejszyć prędkość taśmy.

Uwaga: Wyregulować prędkość taśmy w taki sposób, aby była odpowiednia względem wykonywanego zadania i wymogów materialowych. Ponadto zapoznać się z instrukcjami dostarczonymi przez producenta taśmy w odniesieniu do doboru prędkości.

Wskazowski w zakresie piłowania

• Pilnik taśmowy nadaje się idealnie do wykonywania skomplikowanej szlifierki i piłowania w miejscach trudno dostępnych dla innych narzędzi (patrz Rys. III).
• Przesuwać narzędzie po powierzchni detalu, przykładając równomierne i umiarkowanie ciśnienie aż do osiągnięcia żądanego wykończenia powierzchni.

OSTRZEŻENIE: Nadmierne ciśnienie nie spowoduje szybszego zdejmowania materiału, doprowadzi jednakże do zbyt szybkiego zużycia taśmy szlifierskiej i może spowodować uszkodzenie maszyny. Wydajność i jakość szlifowania zależą w głównym stopniu od doboru właściwej taśmy ściernej.

- Jeśli po zakończeniu szlifowania na detalu nadal widnieją zarysowania, zapoznać się z rozdziałem „Wybór właściwego rodzaju taśmy szlifierskiej”.

Akcesoria

- Pełna gama taśm ściernych i akcesoriów jest dostępna u dystrybutora produktów Silverline.

Konserwacja

OSTRZEŻENIE: ZAWSZE przed przeprowadzeniem czynności konserwacyjnych/czyszczenia odłącać narzędzie od źródła zasilania.

Pilnik taśmowy nie zawiera żadnych części wymagających konserwacji przez użytkownika. Jeśli urządzenie nie pracuje zgodnie z opisem zamieszczonym w niniejszym podręczniku, należy przekazać je do naprawy do autoryzowanego centrum serwisowego Silverline.

Kontrola ogólna

• Regularnie sprawdzaj, czy wszystkie śruby mocujące są odpowiednio dokręcone. Wibracje mogą powodować ich poluzowanie.
• Sprawdź przewód zasilania urządzenia pod kątem uszkodzeń i zużycia za każdym razem przed rozpoczęciem użytkowania urządzenia. Naprawy powinny być przeprowadzanie przez autoryzowane centrum serwisowe Silverline. Zalecenie to dotyczy również przewodów zasilania wykorzystywanych przy urządzeniu.

Czyszczenie

OSTRZEŻENIE: ZAWSZE podczas czyszczenia urządzenia stosuj środki ochrony osobistej, takie jak ochraniacze oczu i rękawice ochronne.

• Należy zawsze dbać o czystość urządzenia. Brud i kurz powodują szybsze zużycie elementów wewnętrznych i skracają okres eksploatacji urządzenia.
• Należy czyścić korpus urządzenia miękką szczotką lub suchą ścierką.
• Do czyszczenia elementów plastikowych nie należy używać środków żrących. Jeśli czyszczenie a sucho nie przynosi wystarczających efektów, zalecane jest użycie wilgotnej szmatki i łagodnego detergentu.

• Nie wolno dopuszcać do kontaktu urządzenia z woda.

• Upewnij się, że urządzenie jest całkowicie suche przed ponownym włączeniem.

• Jeśli to możliwe, przedmuchaj otwory wentylacyjne czystym powietrzem sprężonym (w stosownych przypadkach).

Szczotki

• Szczotki węglowe wewnątrz silnika mogą ulec zużyciu z biegiem czasu.
• Nadmierne zużycie szczotek może powodować utratę mocy, sporadyczne awarie lub widoczne iskrzenie.
• Jeśli podejrzewasz nadmierne zużycie szczotek, przekaż urządzenie do autoryzowanego punktu serwisowego Silverline w celu ich wymiany.

Kontakt

W celu uzyskania pomocy technicznej lub w zakresie napraw serwisowych należy skontaktować się z infolinią pod numerem ([phone]

Strona intrnetowa: silverlinetools.com/en-GB/Support

Adres:

Toolstream Ltd.

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, United Kingdom

Przechowywanie

- Należy przechowywać narzędzie w bezpiecznym, suchym miejscu niedostępnym dla dzieci.

Utylizacja

Należy zawsze przestrzegać przepisów krajowych dotyczących utylizacji elektronarzędzi, które nie są już funkcjonalne i nie nadają się do naprawy.

• Nie wyrzucaj elektronarzędzi lub innych odpadów elektrycznych i elektronicznych (WEEE) wraz z odpadami komunalnymi.
• Skontaktuj się z władzami lokalnymi zajmującymi się utylizacją odpadów, aby uzyskać informacje na temat prawidłowego sposobu utylizacji elektronarzędzi

Wykrywanie usterek

Problem Możliwa przyczyna Rozwiązanie
Urządzenie nie działa po uruchomieniu za pomocą przełącznika kołyskowego (2).	Brak zasilania. Sprawdzić gniazdo zasilania
	Przełącznik kołyskowy ON/OFF (Wł./Wył.) uszkodzony	Przekazać narzędzie w celu wymiany przełącznika kołyskowego ON/OFF (Wł./Wył.) do autoryzowanego punktu serwisowego Silverline.
Powolne zdejmowanie materiału	Zbyt drobna ziarnistość lub nadmierne zużycie taśmy ściernej (7).	Zainstalować nową taśmę ścierną o grubszej ziarnistości.
Zarysowania na detalu po zakończeniu szlifowania	Zbyt gruba ziarnistość taśmy ściernej. Zainstalować nową taśmę ścierną o drobniejszej ziarnistości.
	Nie zdjęto wystarczającej ilości materiału Kontynuować szlifowanie
Ślady przypalenia na detalu	Taśma ścierna niezgodna z danym materiałem	Zainstalować prawidłową taśmę ścierną.
	Zbyt duże ciśnienie przykładane na ramię pilnika (8).	Zastosować mniejszą siłę dociskania podczas poruszania maszyną.
Taśma zsuwa się z ramienia pilnika (8) podczas obrotów	Taśma niezainstalowana prawidłowo	Postępować zgodnie z instrukcjami w rozdziale „Instalacja taśmy ściernej”.
	Zużyta lub uszkodzona taśma ścierna. Nieodpowiedni rozmiar taśmy.	Zainstalować nową taśmę ścierną.

Gwarancja narzędzi Silverline

Niniejszy produkt Silverline posiada 3 letnią gwarancję

Aby zakwalifikować się do uzyskania powyższej gwarancji należy zarejestrować niniejszy produkt na stronie www.silverlinetools.com w ciągu 30 dni od daty zakupu. Okres gwarancji rozpoczyna się w dniu zakupu produktu widocznym na paragonie.

Rejestracja produktu

Rejestracji produktu można dokonać na stronie www.silverlinetools.com, wybierając przycisk „Rejestracja”. Należy wprowadzić:

- Dane osobowe

- Szczegóły dotyczące produktu oraz informacje dotyczące zakupu

Po wprowadzeniu tych informacji zostanie utworzony certyfikat gwarancji niniejszego produktu, jako dokument w formacie PDF, który należy wydrukować i zachować wraz z dowodem zakupu.

Zasady i warunki

Okres gwarancji zaczyna obowiązywać od daty zakupu detalicznego znajdującej się na paragonie.

PROSIMY O ZACHOWANIE PARAGONU

Jeśli produkt wykaże jakiekolwiek usterki w ciągu 30 dni od daty zakupu, należy go zwrócić do dystrybutora/sklepu, w którym towar zakupiono, od którego został zakupiony okazując przy tym dowód zakupu.

Jeśli usterka pojawi się po 30 dniach, należy zwrócić produkt do:

Roszczenia gwarancyjne należy zgłaszać w okresie gwarancji. Należy dostarczyć dowód zakupu, swoje imię i nazwisko, adres miejsca zakupu przed wykonaniem jakichkolwiek napraw.

Należy podać dokładnie dane usterki wymagające naprawy.

Wnioski złożone w okresie gwarancji będą weryfikowane przez Silverline Tools, do ustalenia czy usterki są związane z materialem lub wyrobem produktu.

Koszty transportu nie zostaną pokryte. Produkt przeznaczony do zwrotu musi być starannie oczyszczony. Należy zapakować produkt prawidłowo i bezpiecznie tak, aby nie został uszkodzony podczas transportu do nas. Możemy odrzucić roszczenia niewłaściwie dostarczonych produktów.

Wszystkie naprawy będą przeprowadzone przez firmę Silverline Tools lub agencje upoważnione do tego.

Naprawa lub wymiana produktu nie przedłuży okresu gwarancyjnego.

Usterki uznane przez nas, jako objęte gwarancją będą poddane naprawie bezpłatnie (bez kosztów transportowych) lub poprzez wymianę na narzędzie pracujące w idealnym stanie.

Narzędzia lub części zamienne, do których wydano zamiennik staną się własnością Silverline Tools.

Naprawa lub wymiana produktu w ramach gwarancji zapewnia korzyści, które są dodatkiem i nie wpływają w żaden sposób na ustawowe prawa konsumenta.

Gwarancja pokrywa:

Naprawę produktu (w okresie gwarancji), jeśli zostanie on zakwalifikowany zgodnie z wymogami Silverline Tools w związku z usterkami, które wynikły z wad materiałowych lub wad związanych z produkcją.

Jeżeli jakaś część zastępcza nie jest już dostępna lub wycofana z produkcji, Silverline Tools zastąpi ją funkcjonalnym zamiennikiem.

Produkty używane w EU.

Czego nie pokrywa gwarancja:

Silverline Tools nie pokrywa napraw powstałych w wyniku:

• normalnego zużycia spowodowanego przez normalne użytkowanie zgodne z instrukcją obsługi, np: noże, szczotki, pasy, żarówki akumulatory itp.
• wymiany dowolnego dołączonego wyposażenia np.: noży, wiertel, papieru ściernego, tarcz do cięcia i innych podobnych elementów.
• przypadkowego uszkodzenia spowodowanego niewłaściwym używaniem lub zaniedbaniem, nieostrożnym działaniem lub niestarannym obchodzeniem się z produktem.
  • stosowania produktu do innych celów.
  • zmiany lub modyfikacji produktu w jakikolwiek sposób.
• usterek wynikających z wykorzystania części zamiennych i akcesoriów, które nie są oryginalnymi elementami Silverline Tools.
• niewłaściwej instalacji (z wyjątkiem instalacji przeprowadzonej Silverline Tools).
• naprawy lub modyfikacji przeprowadzonej przez osoby inne niż z Centrum Uslug Silverline Tools lub autoryzowanych punktów serwisowych.
• roszczeń innych niż związanych z usterkami ujętymi w gwarancji produktu.

PL 3 Letnia Gwarancja. Zarejestruj się online w ciągu 30 dni. Obowiązują Zasady i Warunki

silverlinetools.com
