Produkttyp	Elektrische Bandfeile (Schleifer)
Marke	Silverline
Modell	247820
Abmessungen (L x B x H)	440 x 95 x 85 mm
Gewicht	1,15 kg
Stromversorgung	230 V ~ 50 Hz, 260 W
Bandgeschwindigkeit	330 - 550 m/min (variabel)
Schleifbandabmessung	13 x 457 mm
Armlänge	130 mm
Schutzklasse	II (Doppelisolierung)
Schutzart	IP20
Schalldruck	81 dB(A)
Schallleistung	92 dB(A)
Gesamtvibration	4,3 m/s²
Kompatible Materialien	Holz, Kunststoff, Metall
Absaugfähigkeit	Kompatibel mit 32 mm Schlauch
Garantie	3 Jahre (nach Registrierung)
Mitgeliefertes Zubehör	Schleifband Körnung 80, Staubabsaugadapter
Hauptfunktionen	Schleifen und Feilen in schwer zugänglichen Bereichen
Empfohlene Schutzausrüstung	Schutzbrille, FFP2-Maske, Gehörschutz, Handschuhe
Wartung	Regelmäßige Reinigung, Austausch der Kohlebürsten durch Fachpersonal

Häufig gestellte Fragen - 247820 SILVERLINE

Wie installiere ich ein Schleifband an der elektrischen Bandfeile Silverline 247820?

Stellen Sie sicher, dass das Gerät ausgeschaltet und vom Stromnetz getrennt ist. Entfernen Sie den Absaugadapter, drücken Sie den Arm gegen das Gehäuse, um die Spannung zu lösen, legen Sie das neue Schleifband unter Beachtung der Drehrichtung ein und lassen Sie dann den Spannknopf los. Überprüfen Sie die Zentrierung, indem Sie das Band von Hand drehen.

Wie hoch ist die Bandgeschwindigkeit und wie wird sie eingestellt?

Die Bandgeschwindigkeit ist variabel von 330 bis 550 m/min. Verwenden Sie das Geschwindigkeitsreglerrad (3) zur Einstellung: nach oben drehen zum Erhöhen, nach unten zum Verringern. Passen Sie die Geschwindigkeit an Material und Aufgabe an.

Welche Schutzausrüstung muss ich tragen?

Tragen Sie immer eine Schutzbrille, eine FFP2-Staubmaske, einen Gehörschutz und Handschuhe. Diese PSA sind unerlässlich, um Sie vor Spritzern, schädlichem Staub und übermäßigem Lärm zu schützen.

Wie reinige und warte ich das Gerät?

Trennen Sie das Gerät vor der Reinigung immer vom Stromnetz. Reinigen Sie das Gehäuse mit einer weichen Bürste oder einem trockenen Tuch. Verwenden Sie niemals ätzende Mittel oder Wasser. Reinigen Sie die Belüftungsöffnungen regelmäßig mit trockener Druckluft. Der Austausch der Kohlebürsten muss von einem Fachmann durchgeführt werden.

Was tun, wenn sich das Schleifband während des Gebrauchs löst?

Stoppen Sie das Gerät sofort. Überprüfen Sie, ob das Band korrekt installiert ist (Drehrichtung, Zentrierung). Wenn das Band abgenutzt oder defekt ist, ersetzen Sie es. Befolgen Sie die Anweisungen zur Bandinstallation in der Bedienungsanleitung.

Kann ich diese Feile zum Schleifen von Metall verwenden?

Ja, diese Feile ist zum Schleifen von Holz, Kunststoff und Metall geeignet. Verwenden Sie dasselbe Band jedoch nicht auf Holz, nachdem es auf Metall verwendet wurde, um Kratzer zu vermeiden. Seien Sie vorsichtig mit Funken und reinigen Sie das Gerät nach dem Gebrauch gründlich.

Wie schließe ich einen Staubsauger zur Staubabsaugung an?

Montieren Sie den mitgelieferten Absaugadapter am Gerät. Schließen Sie einen Saugschlauch mit 32 mm Durchmesser an den Stutzen an. Schalten Sie den Staubsauger vor der Feile ein und schalten Sie die Feile vor dem Staubsauger aus. Dies reduziert die Belastung durch schädlichen Staub.

Welche Schleifbandkörnungen für verschiedene Oberflächen verwenden?

Verwenden Sie eine grobe Körnung (60) zum Vorschleifen, mittel (120) zum Glätten und fein (240) zum Fertigschleifen. Testen Sie an einem Reststück, um die geeignete Körnung zu ermitteln. Wenn Kratzer zurückbleiben, gehen Sie zuerst zu einer gröberen Körnung über.

Was tun, wenn das Gerät nicht startet?

Überprüfen Sie zuerst die Stromversorgung und das Kabel. Wenn Strom vorhanden ist, könnte der Ein-/Ausschalter defekt sein. Lassen Sie ihn von einem autorisierten Silverline-Servicecenter austauschen. Versuchen Sie nicht, selbst zu reparieren.

Wie kann ich die 3-jährige Garantie in Anspruch nehmen?

Registrieren Sie Ihr Produkt innerhalb von 30 Tagen nach dem Kauf auf silverlinetools.com. Bewahren Sie die Originalrechnung auf. Die Garantie deckt Material- und Verarbeitungsfehler ab, mit Ausnahme von normalem Verschleiß und Schäden durch unsachgemäße Verwendung.

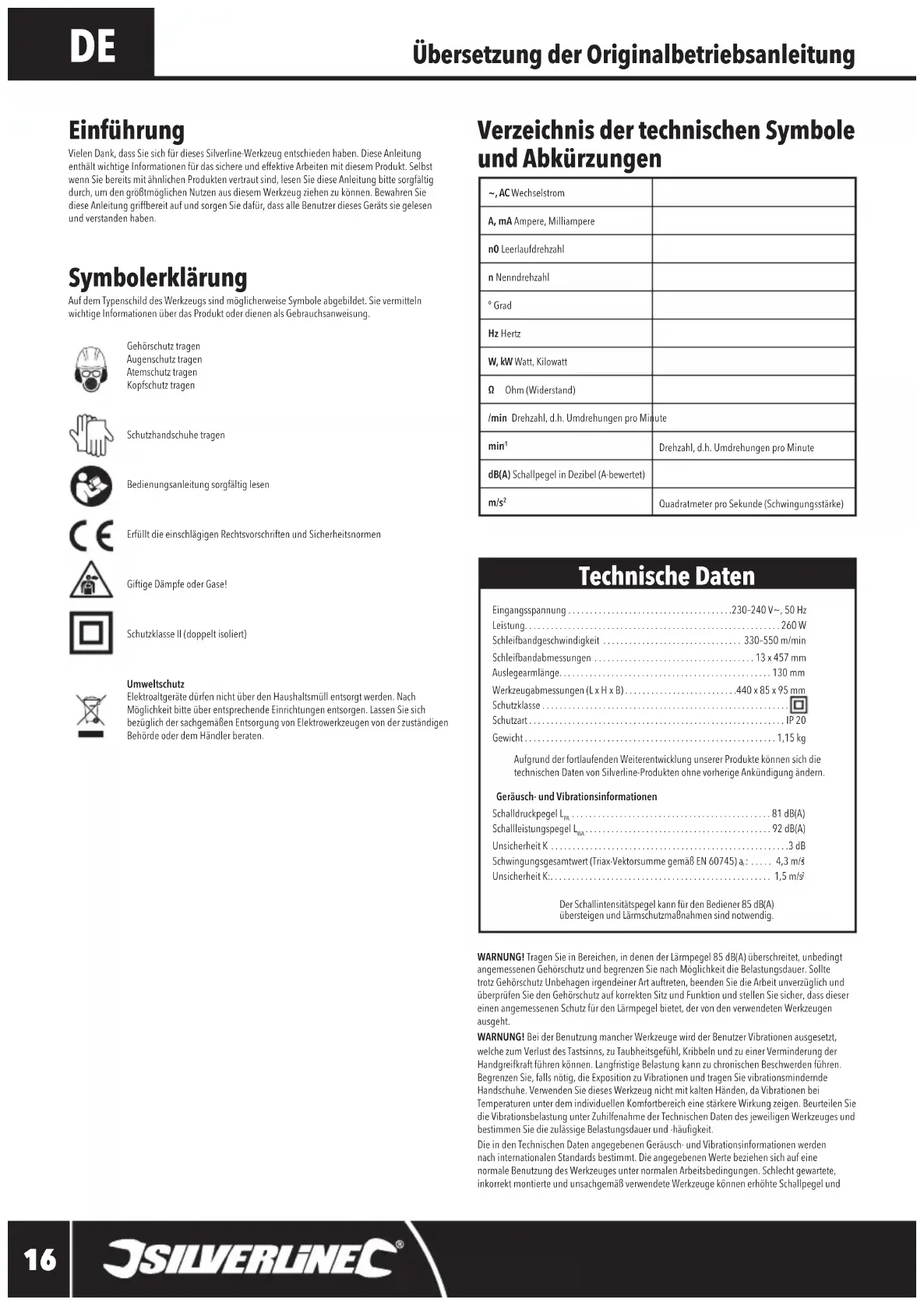

BEDIENUNGSANLEITUNG 247820 SILVERLINE

Vielen Dank, dass Sie sich für dieses Silverline-Werkzeug entschieden haben. Diese Anleitung enthält wichtige Informationen für das sichere und effektive Arbeiten mit diesem Produkt. Selbst wenn Sie bereits mit ähnlichen Produkten vertraut sind, lesen Sie diese Anleitung bitte sorgfältig durch, um den größtmöglichen Nutzen aus diesem Werkzeug ziehen zu können. Bewahren Sie diese Anleitung griffbereit auf und sorgen Sie dafür, dass alle Benutzer dieses Geräts sie gelesen und verstanden haben.

Symbolerklärung

Auf dem Typenschild des Werkzeugs sind möglicherweise Symbole abgebildet. Sie vermitteln wichtige Informationen über das Produkt oder dienen als Gebrauchsanweisung.

Gehörschutz tragen

Augenschutz tragen

Atemschutz tragen

Kopfschutz tragen

Schutzhandschuhe tragen

Bedienungsanleitung sorgfältig lesen

Erfüllt die einschlägigen Rechtsvorschriften und Sicherheitsnormen

Giftige Dämpfe oder Gase!

Schutzklasse II (doppelt isoliert)

Umweltschutz

Elektroaltgeräte dürfen nicht über den Haushaltsmüll entsorgt werden. Nach Möglichkeit bitte über entsprechende Einrichtungen entsorgen. Lassen Sie sich bezüglich der sachgemäßen Entsorgung von Elektrowerkzeugen von der zuständigen Behörde oder dem Händler beraten.

Verzeichnis der technischen Symbole und Abkürzungen

~,AC Wechselstrom
A, mA Ampere, Milliampere
n0 Leerlaufdrehzahl
n Nenndrehzahl
° Grad
Hz Hertz
W, kW Watt, Kilowatt
Ω Ohm (Widerstand)
/min Drehzahl, d.h. Umdrehungen pro Minute
min1	Drehzahl, d.h. Umdrehungen pro Minute
dB(A) Schallpegel in Dezibel (A-bewertet)
m/s2	Quadratmeter pro Sekunde (Schwingungsstärke)

Technische Daten

Eingangsspannung 230-240 V\~, 50 Hz

Leistung....260 W

Schleifbandgeschwindigkeit 330-550 m/min

Schleifbandabmessungen 13 x 457 mm

Auslegearmlänge 130 mm

Werkzeugabmessungen (L x H x B) 440 x 85 x 95 mm

Schutzklasse

Schutzart IP 20

Gewicht 1,15 kg

Aufgrund der fortlaufenden Weiterentwicklung unserer Produkte können sich die technischen Daten von Silverline-Produkten ohne vorherige Ankündigung ändern.

Geräusch- und Vibrationsinformationen

Schalldruckpegel L _m 81 dB(A)

Schallleistungspegel L_Na 92 dB(A)

Unsicherheit K 3 dB

Schwingungsgesamtwert (Triax Vektorsumme gemäß EN 60745) a: ..... 4,3 m/s

Unsicherheit K: 1,5 m/s²

Der Schallintensitätspegel kann für den Bediener 85 dB(A) übersteigen und Lärmschutzmaßnahmen sind notwendig.

WARNUNG! Tragen Sie in Bereichen, in denen der Lärmpegel 85 dB(A) überschreitet, unbedingt angemessenen Gehörschutz und begrenzen Sie nach Möglichkeit die Belastungsdauer. Sollte trotz Gehörschutz Unbehagen irgendeiner Art auftreten, beenden Sie die Arbeit unverzüglich und überprüfen Sie den Gehörschutz auf korrekten Sitz und Funktion und stellen Sie sicher, dass dieser einen angemessenen Schutz für den Lärmpegel bietet, der von den verwendeten Werkzeugen ausgeht.

WARNUNG! Bei der Benutzung mancher Werkzeuge wird der Benutzer Vibrationen ausgesetzt, welche zum Verlust des Tatsinns, zu Taubheitsgefühl, Kribbeln und zu einer Verminderung der Handgreilkraft führen können. Langfristige Belastung kann zu chronischen Beschwerden führen. Begrenzen Sie, falls nötig, die Exposition zu Vibrationen und tragen Sie vibrationsmindernde Handschuhe. Verwenden Sie dieses Werkzeug nicht mit kalten Händen, da Vibrationen bei Temperaturen unter dem individuellen Komfortbereich eine stärkere Wirkung zeigen. Beurteilen Sie die Vibrationsbelastung unter Zuhillenahme der Technischen Daten des jeweiligen Werkzeuges und bestimmen Sie die zulässige Belastungsdauer und -häufigkeit.

Die in den Technischen Daten angegebenen Geräusch- und Vibrationsinformationen werden nach internationalen Standards bestimmt. Die angegebenen Werte beziehen sich auf eine normale Benutzung des Werkzeuges unter normalen Arbeitsbedingungen. Schlecht gewartete, inkorrekt montierte und unsachgemäß verwendete Werkzeuge können erhöhte Schallpegel und

Vibrationswerte aufweisen. Weitere Informationen zur EU-Vibrationsrichtlinie und zu Schall- sowie Vibrationsbelastungen, die auch für Heimanwender relevant sein können, finden Sie auf den Seiten der Europäischen Agentur für Sicherheit und Gesundheitsschutz am Arbeitsplatz:

www.osha.europa.eu.

Betreiben Sie das Gerät erst, nachdem Sie diese Gebrauchsanweisung und alle am Gerät angebrachten Etiketten aufmerksam gelesen und verstanden haben. Bewahren Sie diese Anleitung zusammen mit dem Gerät zur späteren Bezugnahme auf. Vergewissem Sie sich, dass alle Benutzer dieses Gerätes die Gebrauchsanweisung vollständig verstanden haben.

Auch wenn dieses Gerät wie vorgeschrieben verwendet wird, ist es nicht möglich, sämtliche Restrisiken auszuschließen. Gerät stets mit Vorsicht verwenden. Sollten Sie sich bezüglich der sachgemäßen und sicheren Verwendung dieses Gerätes nicht vollkommen sicher sein, verwenden Sie es nicht.

Allgemeine Sicherheitshinweise

⚠️ WARNING! Beachten Sie alle mit dem Gerät gelieferten Sicherheitshinweise, Anweisungen, Abbildungen und technischen Daten. Versäumnisse bei der Einhaltung der Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.

e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

f) Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeugeinschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine unnatürliche Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Auf diese Weise lässt sich das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Vernachlässigen Sie bei häufiger Arbeit mit Elektrowerkzeugen trotz der Vertrautheit mit den Geräten nicht die Sicherheitsprinzipien. Fahrlässiges Handeln kann in Sekundenbruchteilen zu schwersten Verletzungen führen.
4) Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Fett und Öl. Rutschige Hände und Griffflächen machen die sichere Handhabung des Werkzeugs in unvorhergesehenen Situationen unmöglich.
5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Zusätzliche Sicherheitshinweise

Sicherheitshinweise für Schleifgeräte

WARNING!

• Halten Sie das Elektrowerkzeug nur an den isolierten Handgriffen bzw. Grifflächen, denn das Schleifband/-blatt könnte mit dem Netzkabel in Kontakt kommen. Wird eine spannungsführende Leitung beschädigt, können dadurch freiliegende Metallteile des Elektrowerkzeugs unter Spannung gesetzt werden und dem Bediener einen Stromschlag versetzen.
• Setzen Sie Schraubzwingen o.ä. ein, um das Werkstück an einer stabilen Arbeitsfläche zu fixieren. Wird das Werkstück mit der Hand oder gegen den Körper gehalten, ist es nicht stabil genug und es kann zu einem Verlust der Kontrolle über das Gerät kommen.
• Dieses Gerät darf nur unter Verwendung einer Fehlerstromschutzeinrichtung (FI-Schalter) mit einem Bemessungsfehlerstrom von höchstens 30 mA an die Spannungsversorgung angeschlossen werden.
• Falls das Netzkabel ersetzt werden muss, darf dies nur durch den Hersteller oder einen seiner zugelassenen Vertreter erfolgen, um Sicherheitsrisiken auszuschließen.
  a) Tragen Sie stets geeignete persönliche Schutzausrüstung einschließlich Staubmaske (mindestens Schutzklasse FFP-2), Schutzbrille und Gehörschutz.
  b) Sorgen Sie dafür, dass alle in der Nähe des Arbeitsbereichs befindliche Personen ebenfalls geeignete persönliche Schutzausrüstung tragen.
  c) Seien Sie besonders vorsichtig beim Schleifen von Hölzern, die Giftstoffe erzeugen (z.B. Buche, Eiche, Mahagoni und Teak), da hierdurch bei einigen Personen starke Reaktionen hervorgerufen werden.
  d) Bearbeiten Sie niemals Asbest enthaltende Materialien. Falls Sie sich nicht sicher sind, ob ein Objekt Asbest enthält, ziehen Sie einen Fachmann hinzu.
  e) Schleifen Sie kein Magnesium oder Legierungen, die einen hohen Magnesiumanteil enthalten.

1) Seien Sie beim Schleifen von Werkstoffen mit bemalten/behandelten Oberflächen vorsichtig. Beim Schleifen von behandelten Oberflächen kann giftiger oder anderweitig schädlicher Staub entstehen. Wenn Sie an einem Gebäude arbeiten, das vor 1960 gebaut wurde, ist die Wahrscheinlichkeit hoch, dass Sie bleihaltige Farbanstriche vorfinden.
g) Der Staub, der beim Schleifen von bleihaltigen Farbanstrichen entsteht, ist besonders für Kinder, Schwangere und Menschen mit hohem Blutdruck gefährlich. Erlauben Sie diesen Personen nicht, sich in der Nähe des Arbeitsbereichs aufzuhalten, auch wenn diese geeignete persönliche Schutzausrüstung tragen.
h) Setzen Sie zur Bekämpfung von Staub und Abfallstoffen nach Möglichkeit immer ein Staubabsaugsystem ein.
i) Lassen Sie besondere Vorsicht walten, wenn Sie eine Maschine sowohl zum Schleifen von Holz als auch von Metall verwenden. Funken von der Metallbearbeitung können den Holzstaub leicht entzünden. Reinigen Sie das Gerät stets gründlich, um die Brandgelahr zu verringern.
j) Entleeren Sie den Staubbeutel/-behälter (falls vorhanden) während des Gebrauchs regelmäßig, d.h. vor dem Einlegen von Pausen und nach Abschluss der Schleifanwendung. Staub stellt eine Explosionsgefahr dar. Schütten Sie Schleifstaub daher nicht ins offene Feuer. Wenn Öl- oder Wassertropfen mit Staubteilchen in Berührung gelangen, kann es zu Selbstentzündung kommen. Entsorgen Sie Abfallstoffe sorgfältig und vorschriftsmäßig entsprechend der örtlich geltenden Gesetze und Bestimmungen.
k) Arbeitsflächen und Schleifblätter können während der Arbeit sehr heiß werden. Wenn Anzeichen von Verbrennung (Rauch oder Asche) auf der Arbeitsfläche zu erkennen sind, stellen Sie die Arbeit ein und lassen Sie das Werkstück abkühlen. Berühren Sie die Arbeitsfläche und das Schleifblatt nicht, bevor beide abkühlen konnten.

1) Den laufenden Schleifaufsatz nicht berühren.
m) Schalten Sie das Gerät stets aus, bevor Sie es ablegen.
n) Gerät nicht zum Nassschleifen verwenden. In das Motorgehäuse eindringende Flüssigkeiten können schwere Stromschläge verursachen.
o) Trennen Sie das Gerät stets vom Stromnetz, bevor Sie Schleifblatt- oder Zubehörwechsel vornehmen.
p) Auch wenn dieses Gerät wie vorgeschrieben verwendet wird, ist es nicht möglich, sämtliche Restrisiken auszuschließen. Sollten Sie sich in irgendeiner Weise unsicher bezüglich der sachgemäßen und sicheren Benutzung dieses Werkzeugs sein, verwenden Sie es nicht.

Geräteübersicht

1. Hauptgriff
2. Wipponetzschalter
3. Stufenloser Geschwindigkeitsregler
4. Zusatzgriff
5. Clemmschraube
6. Spannvorrichtungsauslöser
7. Schleifband (80er-Körnung)
8. Auslegearm
9. Iugellager
10. Schwenkmechanismus
11. Absaugstutzen

Bestimmungsgemäße Verwendung

Elektrobandfeile mit Auslegearm für komplexe, leichte bis mittelschwere Schleifarbeiten von Holz, Kunststoffen, Metallen und ähnlichen Oberflächen unter Verwendung schmaler Schleifbänder.

Auspacken des Gerätes

• Packen Sie Ihr Werkzeug vorsichtig aus und überprüfen Sie es. Machen Sie sich vollständig mit all seinen Eigenschaften und Funktionen vertraut.
• Vergewissern Sie sich, dass sämtliche Teile des Werkzeugs vorhanden und in einwandfreiem Zustand sind. Sollten Teile fehlen oder beschädigt sein, lassen Sie diese ersetzen, bevor Sie das Werkzeug verwenden.

Vor Inbetriebnahme

Richtige Schleifbandkörnung auswählen

• Schleifbänder sind in diversen Körnungen erhältlich: grob (60er-Körnung), mittel (120er-Körnung) und fein (240er-Körnung). v
• Die grobe Körnung dient dem Schleifen rauer Oberflächen, die mittlere Körnung dem Glätten und die feine Körnung der Endbehandlung.
• Stets qualitativ hochwertige Schleifbänder verwenden, um maximale Qualität beim Endergebnis zu erhalten.
• Es wird empfohlen, einen Test an einem Ausschussstück des Materials durchzuführen, um für eine bestimmte Aufgabe die optimale Körnung des Schleifbands zu bestimmen. Wenn nach dem Schleifen noch Spuren am Werkstück zu sehen sind, zum Entfernen der Spuren entweder eine größere Körnung verwenden und dann erneut mit der ursprünglich ausgewählten Körnung beginnen oder ein neues Schleifband verwenden und danach die Endbearbeitung mit einer leineren Körnung durchführen.

Schleifband aufziehen

WARNING! Vor dem Aufziehen und Abnehmen eines Schleifbands stets sicherstellen, dass das Gerät ausgeschaltet und vom Stromnetz getrennt ist.

Hinweis: Ein abgenutztes, eingerissenes oder stark verschmiertes Schleifband NICHT weiter verwenden. Stellen Sie sicher, dass vor Beginn des Schleifvorgangs Fremdkörper wie Nägel und Schrauben aus dem Werkstück entfernt werden.

⚠️ WARNING! Ein Schleifband, das zuvor auf Metall verwendet wurde, danach NICHT auf Holz verwenden. Dies könnte Kratzspuren auf der Holzfläche hinterlassen.

1. Entfernen Sie den Absaugstutzen (11).
2. Drücken Sie den Auslegearm (8) fest nach innen in Richtung des Gerätegehäuses, bis der Haltemechanismus mit einem Klicken einrastet (siehe Abb. I). Dadurch wird die Spannung vom Schleifband (7) genommen.
3. Entfernen Sie das Schleifband, befreien Sie den Auslegearm und die Antriebsscheibe von Staub und Ablagerungen und setzen Sie ein neues Schleifband mit der gewünschten Körnung ein.

WARNING! Achten Sie auf die Rotationsrichtung, die auf dem Band und dem Werkzeug angegeben ist (siehe Abb. I).

1. Stellen Sie sicher, dass das neue Band sowohl auf dem Kugellager (9) als auch auf der Antriebsscheibe mittig sitzt.
2. Drücken Sie den Spannvorrichtungsauslöser (6), um den Auslegearm zu lösen und das Schleifband zu spannen (siehe Abb. II).
3. Drehen Sie das Schleifband einige Runden von Hand, um sicherzustellen, dass es mittig auf dem Auslegearm sitzt. Wenn das Band beim Drehen vom Kugellager rutscht, beginnen Sie erneut mit Schritt 1.
4. Schließen Sie das Gerät ans Stromnetz an, stellen Sie den stufenlosen Geschwindigkeitsregler (3) auf die niedrigste Stufe und schalten Sie das Werkzeug ein (siehe „Ein- und Ausschalten“), um zu überprüfen, ob das Band gleichmäßig läuft. Wenn das Band vom Auslegearm rutscht, schalten Sie das Gerät aus und beginnen Sie erneut mit Schritt 1.
5. Bringen Sie den Absaugstutzen wieder an.

WARNING! Achten Sie darauf, regelmäßig die Staubansammlung um Auslegearm (8) und Kugellager (9) zu entfernen und das Schleifband auszutauschen, bevor es vollständig abgenutzt ist. Nichtbefolgung dieser Vorsichtsmaßnahmen kann zur Beschädigung des Auslegearms und Kugellagers führen. Solche Beschädigungen sind nicht durch die Garantie abgedeckt.

Auslegearmwinkel einstellen

WARNING: Vor dem Einstellen stets sicherstellen, dass das Werkzeug ausgeschaltet und der Stecker von der Steckdose getrennt ist.

1. Lösen Sie die Klemmschraube (5) durch Drehen gegen den Uhrzeigersinn, bis sich der Auslegearm nach oben und unten bewegen lässt.
2. Stellen Sie den Schwenkmechanismus (10) auf den gewünschten Winkel ein.
3. Ziehen Sie die Klemmschraube durch Drehen im Uhrzeigersinn von Hand fest.

Staubabsaugung

WARNING! Vor dem Einsetzen und Entfernen von Zubehor stets sicherstellen, dass das Werkzeug ausgeschaltet und von der Stromversorgung getrennt ist.
WARNING! Schließen Sie immer einen Staubsauger oder eine Staubabsauganlage für Werkstätten an die Elektrobandleile an, insbesondere wenn der Schleifstaub schädliche Substanzen wie Partikel von alter Farbe, Lacken, Oberflächenbeschichtungen u.ä. enthält. Entsorgen Sie schädlichen Staub immer gemäß den geltenden Gesetzen und Bestimmungen.
WARNING! Achten Sie besonders auf Ihren Schutz gegen schädlichen und giftigen Staub beim Schleifen von Lackoberflächen auf Bleibasis sowie Holz und Metallen, insbesondere wenn die enthaltenen Substanzen nicht genau bestimmt werden können. Alle Personen, die den Arbeitsbereich betreten, müssen Masken tragen, die speziell zum Schutz gegen giftige Stäube und Dämpfe entwickelt wurden. Kinder und Schwangere dürfen den Arbeitsbereich NICHT betreten. Im Arbeitsbereich NICHT essen, trinken oder rauchen.

• Diese Elektrobandfeile ist für den Anschluss an einen Haushaltsstaubsauger oder eine Staubabsauganlage für Werkstätten konzipiert. Dies ist die effizienteste Methode der Staubabsaugung.
• Bringen Sie den Absaugstutzen (11) gemäß der Abbildung unter „Geräteübersicht“ am Gerät an.
• Schließen Sie einen passenden Saugschlauch an den Absaugstutzen an. Der Absaugstutzen ist mit Schläuchen mit einem Durchmesser von 32 mm kompatibel.
• Schalten Sie erst die Absauganlage und dann die Elektrobandfeile ein. Beim Ausschalten erst die Bandfeile und dann die Staubabsauganlage ausschalten.

WARNUNG! Die Verwendung dieses Werkzeugs ohne Staubabsaugung kann dazu führen, der Bediener schädlichen Stäuben ausgesetzt ist und dass sich im Geräteinneren Staubmelt, der die Lebensdauer des Werkzeugs verkürzt. Solche Beschädigungen sind nicht durch garantie abgedeckt.

Betrieb

WARNUNG! Tragen Sie bei der Arbeit mit diesem Werkzeug immer geeignete tzausrüstung, darunter eine Schutzbrille sowie Atemwegs- und Gehörschutz.

WARNUNG! Das sich bewegende Schleifband NICHT berühren.

Hinweis: Das Werkstück nach Möglichkeit IMMER mit Schraubzwingen an der Werkbank befestigen.

Ein- und Ausschalten

WARNUNG! Schalten Sie das Werkzeug unter Belastung nicht ein oder aus, da dies die insdauer des Wippnetzschalters (2) stark verkürzt.

1. Das Gerät ans Stromnetz anschließen.
2. Halten Sie das Werkzeug beidhändig mit einer Hand am Hauptgriff (1) und der anderen Hand am Zusatzgriff (4) fest, um sicherzustellen, dass Sie das Werkzeug immer unter Kontrolle haben.
3. Stellen Sie sicher, dass das Werkzeug beim Einschalten das Werkstück noch nicht berührt.
4. Zum Einschalten des Geräts stellen Sie den Wipponetzschalter (2) auf „I“.
5. Zum Ausschalten des Geräts stellen Sie den Wippnetzschalter auf „0“.

WARNUNG! Das Gerät vor dem Ausschalten vom Werkstück entfernen.

WARNUNG! Vor dem Ablegen des Geräts immer warten, bis es vollständig angehalten hat. der Verwendung immer von der Stromversorgung trennen.

Bandgeschwindigkeit einstellen

• Die Bandgeschwindigkeit dieser Elektrobandfeile ist über den stufenlosen Geschwindigkeitsregler (3) einstellbar.
• Zum Erhöhen der Bandgeschwindigkeit den Geschwindigkeitsregler auf eine höhere Einstellung drehen.
• Zum Verringern der Bandgeschwindigkeit den Geschwindigkeitsregler auf eine niedrigere Einstellung drehen.

Hinweis: Passen Sie die Bandgeschwindigkeit an die auszuführende Arbeit und an die Materialanforderungen an. Beachten Sie auch die Anweisungen des Schleifbandherstellers bezüglich der Geschwindigkeitseinstellung.

Tipps für die Arbeit mit der Elektrofeile

- Diese Elektrobandfeile ist optimal für komplexe Schleif- und Feilarbeiten an Stellen, die mit anderen Werkzeugen schwer erreichbar sind, geeignet (siehe Abb. III).

- Bewegen Sie das Gerät unter gleichmäßigem, moderatem Druck über die Oberfläche des Werkstücks, bis die gewünschte Oberflächengüte erreicht ist.

WARNUNG! Übermäßiger Druck führt nicht zu schnellerem Materialabtrag, sondern zu vorzeitigen Abnutzung des Schleifbands und zur Beschädigung des Geräts. Sowohl die Affleistung als auch die Qualität hängen in erster Linie von der korrekten Wahl des Schleifbands

- Wenn das Werkstück nach dem Schleifen noch Kratzer aufweist, schlagen Sie im Abschnitt „Richtige Schleifbandkörnung auswählen“ nach.

Zubehör

- Über Ihren Silverline-Fachhändler ist eine umfassende Palette an Schleifbändern und Zubehör erhältlich.

Wartung und Pflege

WARNUNG! Trennen Sie das Gerät stets vom Stromnetz, bevor Sie Reinigungs- oderungsarbeiten daran durchführen.

Diese Elektrobandfeile enthält keine vom Benutzer wartbaren Teile. Falls das Gerät nicht entsprechend dieser Bedienungsanleitung arbeitet, lassen Sie es von einer zugelassenen Silverline-Reparaturwerkstatt warten.

Allgemeine Inspektion

• Überprüfen Sie alle Befestigungsschrauben in regelmäßigen Abständen auf festen Sitz, da sie sich mit der Zeit durch Vibration lockern können.
• Kontrollieren Sie das Netzkabel des Gerätes vor jedem Gebrauch auf Schäden und Verschleiß. Reparaturen müssen durch eine zugelassene Silverline-Reparaturwerkstatt erfolgen. Dies gilt auch für mit dem Gerät verwendete Verlängerungskabel.

Reinigung

WARNUNG! Tragen Sie bei der Reinigung dieses Gerätes stets angemessene zausrüstung einschließlich Augenschutz und Schutzhandschuhen.

• Halten Sie Ihr Gerät stets sauber. Durch Schmutz und Staub verschleiben die inneren Teile schnell und die Lebensdauer des Gerätes wird verkürzt.
• Reinigen Sie das Gerätegehäuse mit einer weichen Bürste oder einem trockenen Tuch.
• Reinigen Sie Kunststoffteile niemals mit Ätzmitteln. Falls eine Trockenreinigung nicht ausreichend ist, sollte ein mildes Reinigungsmittel auf einem feuchten Lappen verwendet werden.
  • Das Gerät darf niemals mit Wasser in Berührung kommen.
• Vergewissern Sie sich vor dem erneuten Gebrauch, dass das Gerät wieder vollkommen trocken ist.
• Die Entlüftungsöffnungen gegebenenfalls mit sauberer, trockener Druckluft reinigen, sofern verfügbar.

Kohlebürsten

• Mit der Zeit unterliegen die Kohlebürsten des Motors dem Verschleiß.
• Wenn der Verschleiß der Kohlen fortgeschritten ist, kann dadurch die Motorleistung abnehmen, die Maschine kurzzeitig ausfallen oder es kann zu sichtbarer Funkenbildung kommen.
• Lassen Sie die Kohlebürsten bei derartigen Verschleißanzeichen von einem zugelassenen Silverline-Vertragskundendienst ersetzen.

Kontakt

Informationen zu Reparatur- und Kundendiensten erhalten Sie unter der Rufnummer (+44) 1935/382222.

Webseite: silverlinetools.com/en-GB/Support

Postanschrift:

Toolstream Ltd

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ

Großbritannien

Lagerung

- Gerät an einem sicheren, trockenen Ort außerhalb der Reichweite von Kindern lagern.

Entsorgung

Beachten Sie bei der Entsorgung von defekten und nicht mehr reparablen Elektrowerkzeugen die geltenden Vorschriften und Gesetze.

• Elektrowerkzeuge und andere elektrische und elektronische Altgeräte nicht über den Hausmüll entsorgen.
• Lassen Sie sich von der zuständigen Behörde bezüglich der ordnungsgemäßen Entsorgung von Elektrowerkzeugen beraten.

Fehlerbehebung

Störung Mögliche Ursache Empfohlene Abhilfe
Wippnetzschalter (2) funktioniert nicht	Kein Strom Stromversorgung überprüfen
	Wippnetzschalter defekt	Wippnetzschalter von einem zugelassenen Silverline-Kundendienst ersetzen lassen
Langsamer Materialabtrag Schleifband (7) zu fein oder abgenutzt Neues Schleifband mit größerer Körnung aufziehen
Kratzer am Werkstück nach dem Schleifen	Schleifband zu grob Neues Schleifband mit feinerer Körnung aufziehen
	Nicht ausreichend Material abgeschliffen Schleifvorgang fortsetzen
Brandflecken auf Werkstück	Schleifband für bearbeitetes Material ungeeignet	Geeignetes Schleifband aufziehen
	Zu viel Druck auf den Feilenarm (8) ausgeübt Beim Bewegen des Geräts weniger Druck ausüben
Band rutscht beim Drehen vom Auslegearm (8)	Band nicht richtig aufgezogen Anweisungen unter „Aufziehen eines Schleifbands“ befolgen
	Schleifband abgenutzt oder beschädigt; Band hat die falsche Größe	Neues Schleifband aufziehen

Silverline-Tools-Garantie

Dieser Silverline-Artikel wird mit einer 3-Jahres-Garantie angeboten

Registrieren Sie diesen Artikel unter silverlinetools.com innerhalb von 30 Tagen nach dem Kauf, um die 3-Jahres-Garantie zu aktivieren.

Der Garantiezeitraum beginnt mit dem Kaufdatum auf Ihrem Kaufbeleg.

Registrierung Ihres Kaufs

Gehen Sie auf silverlinetools.com, klicken Sie auf „Registrierung“ und geben Sie Folgendes ein:

- Ihre persönlichen Angaben

- Produktdetails und Kaufinformationen

Sobald dieser Artikel registriert worden ist, wird Ihre Garantiebescheinigung im PDF-Format erzeugt. Bitte drucken Sie sie aus und bewahren Sie sie zusammen mit Ihrem Produkt auf.

Garantiebedingungen

Der Garantiezeitraum beginnt mit dem Kaufdatum im Einzelhandel, das auf dem Kaufbeleg angegeben ist.

BITTE BEWAHREN SIE DEN KAUFBELEG AUF!

Falls dieser Artikel innerhalb von 30 Tagen nach dem Kauf einen Defekt aufweisen sollte, bringen Sie es bitte mit Ihrem Kaufbeleg zu dem Fachhändler, bei dem es gekauft wurde, und informieren Sie ihn über die Mängel. Das Gerät wird daraufhin ersetzt oder der Kaufpreis zurückerstattet.

Falls dieser Artikel nach Ablauf von 30 Tagen nach dem Kauf einen Mangel aufweist, senden Sie es bitte an:

BA21 1WU, Großbritannien

Der Garantieanspruch muss während der Garantiezeit gestellt werden.

Sie müssen den Originalkaufbeleg mit Angabe des Kaufdatums einreichen und Ihren Namen und Ihre Adresse sowie den Ort des Kaufs angeben, bevor etwaige Arbeiten durchgeführt werden können.

Sie müssen genaue Angaben über den zu behebenden Defekt machen.

Alle innerhalb der Garantiefrist gemachten Forderungen werden von Silverline Tools daraufhin überprüft werden, ob es sich bei den Mängeln um einen Material- oder Fertigungsfehler handelt.

Versandkosten werden nicht zurückerstattet. Alle Artikel sollten sich in sauberem und sicherem Zustand befinden und sorgfältig verpackt zur Reparatur eingeschickt werden, um Schäden oder Verletzungen während des Transports zu vermeiden. Die Annahme unangemessener oder unsicherer Lieferungen kann von uns verweigert werden.

Alle Arbeiten werden von Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt.

Die Reparatur oder der Ersatz des Artikels führt nicht zur Verlängerung des Garantiezeitraums.

Mängel, bei denen unsere Prüfung ergibt, dass sie unter die Garantie fallen, werden durch kostenlose Reparatur des Werkzeugs (ohne Versandkosten) oder Ersatz durch ein Werkzeug in einwandfreiem Zustand behoben.

Einbehaltene Werkzeuge oder Teile, die ersetzt wurden, gehen in den Besitz von Silverline Tools über.

Die Reparatur bzw. der Ersatz Ihres Artikels unter dieser Garantie erfolgt zusätzlich zu Ihren gesetzlichen Rechten als Verbraucher und hat keine nachteiligen Folgen auf diese.

Durch die Garantie abgedeckt ist:

Die Reparatur des Artikels, nachdem zur Zufriedenheit von Silverline Tools nachgewiesen wurde, dass der Defekt durch fehlerhaftes Material oder mangelhafte Arbeitsausführung bedingt ist und in den Garantiezeitraum fällt.

Wenn ein Ersatzteil nicht mehr erhältlich ist oder nicht mehr hergestellt wird, kann Silverline Tools es gegen einen funktionellen Ersatz austauschen.

Verwendung des Artikels innerhalb der EU.

Durch die Garantie nicht abgedeckt ist:

Silverline Tools garantiert keine Reparaturen, die durch Folgendes erforderlich geworden sind:

Normale Verschleißerscheinungen, die trotz Verwendung entsprechend der Bedienungsanleitung entstehen, z.B. an Messern, Bürsten, Riemen, Glühbirnen, Batterien usw.

Ersatz von mitgeliefertem Zubehör wie etwa Bohrspitzen, Klingen, Schleifblättern, Schneidscheiben und anderen zugehörigen Teilen.

Unfallschäden und Fehler, die durch unsachgemäße Verwendung oder Wartung, Missbrauch, Nachlässigkeit oder fahrlässige Bedienung oder Handhabung des Artikels entstanden sind.

Verwendung des Artikels für andere als normale Haushaltszwecke.

Jegliche Veränderungen oder Modifikationen des Artikels.

Die Verwendung von Teilen oder Zubehör, die keine Originalkomponenten von Silverline Tools sind.

Fehlerhafte Montage (außer, wenn von Silverline Tools vorgenommen).

Reparaturen oder Änderungen, die von anderen als Silverline Tools oder seinen autorisierten Reparaturwerkstätten durchgeführt wurden.

Ansprüche, die über die Rechte zur Behebung von Mängeln an dem in diesen Garantiebedingungen genannten Werkzeug hinausgehen.

nicht auf natürliche Abnutzung oder Schäden infolge von Unfällen, unsachgemäßer Verwendung oder Zweckentfremdung.

Introducción

Giftige dampen of gassen!

DE 3 Jahre Garantie. Innerhalb von 30 Tagen online registrieren. Es gelten die Allgemeinen Geschäftsbedingungen
