247820 - Levigatrice SILVERLINE - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Lima elettrica a nastro (levigatrice)
Marca	Silverline
Modello	247820
Dimensioni (L x l x H)	440 x 95 x 85 mm
Peso	1,15 kg
Alimentazione	230 V ~ 50 Hz, 260 W
Velocità del nastro	330 - 550 m/min (variabile)
Dimensioni del nastro abrasivo	13 x 457 mm
Lunghezza del braccio	130 mm
Classe di protezione	II (doppio isolamento)
Grado di protezione	IP20
Pressione acustica	81 dB(A)
Potenza acustica	92 dB(A)
Vibrazioni totali	4,3 m/s²
Materiali compatibili	Legno, plastica, metallo
Capacità di aspirazione	Compatibile con tubo da 32 mm
Garanzia	3 anni (con registrazione)
Accessori inclusi	Nastro abrasivo grana 80, adattatore per aspirazione polvere
Funzioni principali	Levigatura e limatura in zone difficili
Dispositivi di sicurezza raccomandati	Occhiali, mascherina FFP2, cuffie antirumore, guanti
Manutenzione	Pulizia regolare, sostituzione spazzole da professionista

Domande frequenti - 247820 SILVERLINE

Come installare un nastro abrasivo sulla lima elettrica Silverline 247820?

Assicurarsi che l'apparecchio sia spento e scollegato. Rimuovere l'adattatore per l'aspirazione, premere il braccio contro il corpo per rilasciare la tensione, posizionare il nuovo nastro rispettando il senso di rotazione, quindi rilasciare il pulsante di tensione. Verificare il centraggio facendo girare il nastro a mano.

Qual è la velocità del nastro e come regolarla?

La velocità del nastro è variabile da 330 a 550 m/min. Utilizzare la rotella di controllo della velocità (3) per regolarla: ruotare verso l'alto per aumentare, verso il basso per diminuire. Adattare la velocità al materiale e al compito.

Quali dispositivi di protezione devo indossare?

Indossare sempre occhiali di sicurezza, una mascherina antipolvere FFP2, cuffie antirumore e guanti. Questi DPI sono essenziali per proteggersi da schizzi, polveri nocive e rumori eccessivi.

Come pulire e manutenere l'apparecchio?

Scollegare sempre l'apparecchio prima della pulizia. Pulire l'involucro con una spazzola morbida o un panno asciutto. Non utilizzare mai agenti caustici né acqua. Pulire regolarmente le aperture di ventilazione con aria compressa secca. La sostituzione delle spazzole deve essere affidata a un professionista.

Cosa fare se il nastro abrasivo si slaccia durante l'uso?

Arrestare immediatamente l'apparecchio. Verificare che il nastro sia correttamente installato (senso di rotazione, centraggio). Se il nastro è usurato o difettoso, sostituirlo. Seguire le istruzioni di installazione del nastro nel manuale.

Posso usare questa lima per levigare il metallo?

Sì, questa lima è progettata per levigare legno, plastica e metallo. Tuttavia, non utilizzare lo stesso nastro sul legno dopo averlo usato sul metallo per evitare graffi. Fare attenzione alle scintille e pulire accuratamente l'apparecchio dopo l'uso.

Come collegare un aspirapolvere per l'aspirazione della polvere?

Installare l'adattatore per l'aspirazione fornito sull'apparecchio. Collegare un tubo di aspirazione di 32 mm di diametro al raccordo. Accendere l'aspirapolvere prima della lima e spegnere la lima prima dell'aspirapolvere. Ciò riduce l'esposizione a polveri nocive.

Quali grani di nastro abrasivo utilizzare per diverse finiture?

Utilizzare un grana grossa (60) per la sgrossatura, media (120) per levigare, e fine (240) per la finitura. Provare su un ritaglio per determinare la grana adatta. Se rimangono segni, passare prima a una grana più grossa.

Cosa fare se l'apparecchio non si avvia?

Controllare prima l'alimentazione elettrica e il cavo. Se la corrente è presente, l'interruttore di accensione/spegnimento potrebbe essere difettoso. Farlo sostituire da un centro autorizzato Silverline. Non tentare di ripararlo da soli.

Come usufruire della garanzia di 3 anni?

Registrate il prodotto su silverlinetools.com entro 30 giorni dall'acquisto. Conservare la fattura originale. La garanzia copre i vizi di materiale e di fabbricazione, ad eccezione della normale usura e dei danni dovuti a uso improprio.

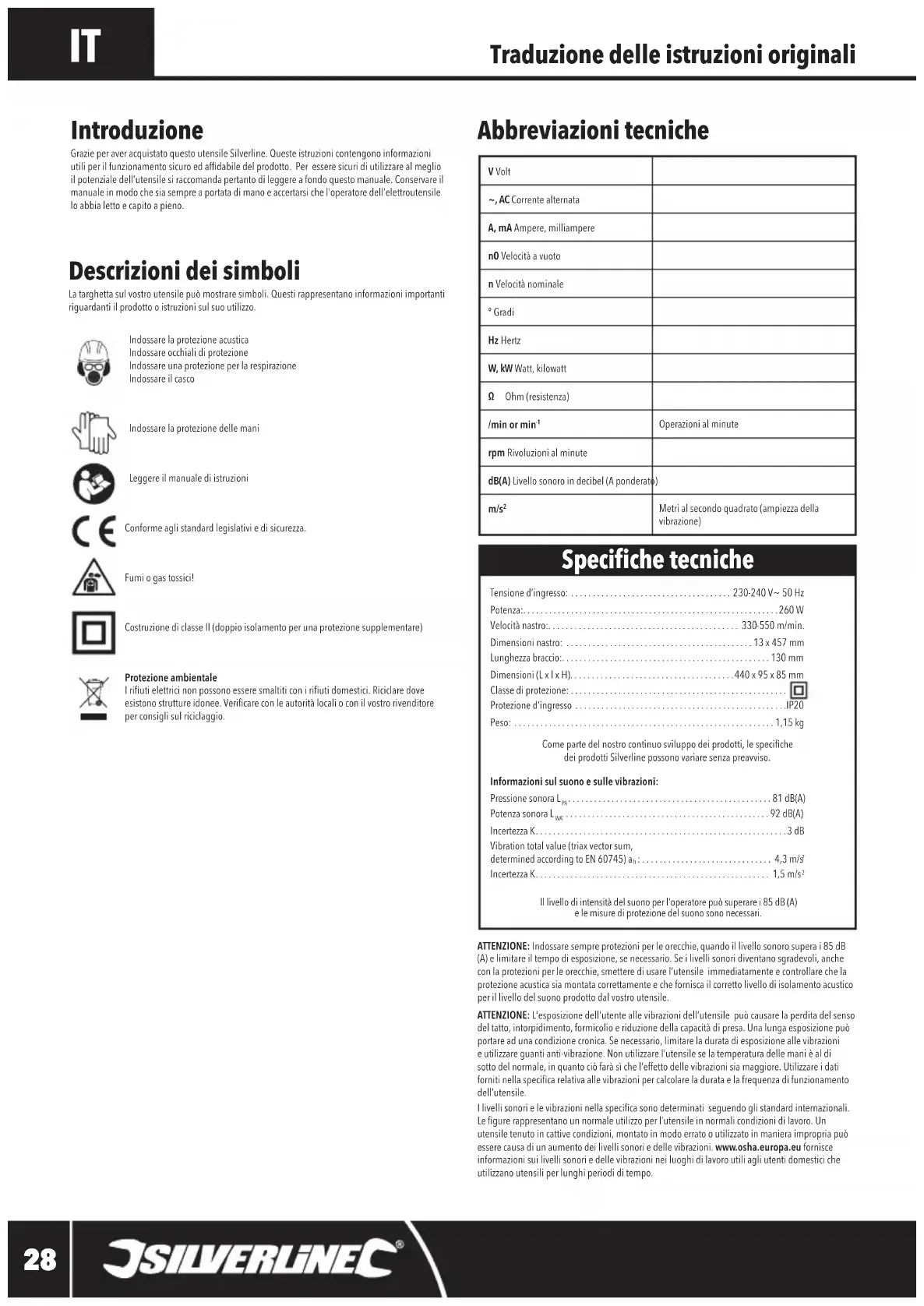

MANUALE UTENTE 247820 SILVERLINE

IT Lima di levigatura 260 W - 13 mm

NL 260 W Elektrische bandvijlmachine, 13 mm

Grazie per aver acquistato questo utensile Silverline. Queste istruzioni contengono informazioni utili per il funzionamento sicuro ed affidabile del prodotto. Per essere sicuri di utilizzare al meglio il potenziale dell'utensile si raccomanda pertanto di leggere a fondo questo manuale. Conservare il manuale in modo che sia sempre a portata di mano e accertarsi che l'operatore dell'elettroutensile lo abbia letto e capito a pieno.

Descrizioni dei simboli

La targhetta sul vostro utensile può mostrare simboli. Questi rappresentano informazioni importanti riguardanti il prodotto o istruzioni sul suo utilizzo.

Indossare la protezione acustica

Indossare occhiali di protezione

Indossare una protezione per la respirazione

Indossare il casco

Indossare la protezione delle mani

Leggere il manuale di istruzioni

Conforme agli standard legislativi e di sicurezza.

Fumi o gas tossici!

Costruzione di classe II (doppio isolamento per una protezione supplementare)

Protezione ambientale

I rifiuti elettrici non possono essere smaltiti con i rifiuti domestici. Riciclare dove esistono strutture idonee. Verificare con le autorità locali o con il vostro rivenditore per consigli sul riciclaggio.

Abbreviazioni tecniche

V Volt
~, AC Corrente alternata
A, mA Ampere, milliampere
n0 Velocità a vuoto
n Velocità nominale
° Gradi
Hz Hertz
W, kW Watt, kilowatt
Ω Ohm (resistenza)
/min or min 1	Operazioni al minute
rpm Rivoluzioni al minute
dB(A) Livello sonoro in decibel (A ponderato)
m/s 2	Metri al secondo quadrato (ampiezza della vibrazione)

Specifiche tecniche

Tensione d'ingresso: 230-240 V\~50 Hz

Potenza: 260 W

Velocità nastro: 330-550 m/min.

Dimensioni nastro: 13 x 457 mm

Lunghezza braccio: 130 mm

Dimensioni (L x l x H) 440 x 95 x 85 mm

Classe di protezione:

Protezione d'ingresso IP20

Peso: 1,15 kg

Come parte del nostro continuo sviluppo dei prodotti, le specifiche dei prodotti Silverline possono variare senza preavviso.

Informazioni sul suono e sulle vibrazioni:

Pressione sonora L_m 81 dB(A)

Potenza sonora L_WY 92 dB(A)

Incertezza K....3 dB

Il livello di intensità del suono per l'operatore può superare i 85 dB (A) e le misure di protezione del suono sono necessari.

ATTENZIONE: Indossare sempre protezioni per le orecchie, quando il livello sonoro supera i 85 dB (A) e limitare il tempo di esposizione, se necessario. Se i livelli sonori diventano sgradevoli, anche con la protezioni per le orecchie, smettere di usare l'utensile immediatamente e controllare che la protezione acustica sia montata correttamente e che fornisca il corretto livello di isolamento acustico per il livello del suono prodotto dal vostro utensile.

ATTENZIONE: L'esposizione dell'utente alle vibrazioni dell'utensile può causare la perdita del senso del tatto, intorpidimento, formicolio e riduzione della capacità di presa. Una lunga esposizione può portare ad una condizione cronica. Se necessario, limitare la durata di esposizione alle vibrazioni e utilizzare guanti anti-vibrazione. Non utilizzare l'utensile se la temperatura delle mani è al di sotto del normale, in quanto ciò farà si che l'effetto delle vibrazioni sia maggiore. Utilizzare i dati forniti nella specifica relativa alle vibrazioni per calcolare la durata e la frequenza di funzionamento dell'utensile.

I livelli sonori e le vibrazioni nella specifica sono determinati seguendo gli standard internazionali. Le figure rappresentano un normale utilizzo per l'utensile in normali condizioni di lavoro. Un utensile tenuto in cattive condizioni, montato in modo errato o utilizzato in maniera impropria può essere causa di un aumento dei livelli sonori e delle vibrazioni. www.osha.europa.eu fornisce informazioni sui livelli sonori e delle vibrazioni nei luoghi di lavoro utili agli utenti domestici che utilizzano utensili per lunghi periodi di tempo.

Leggere con attenzione e comprendere il presente manuale e le eventuali etichette incollate prima dell'uso. Conservare le istruzioni insieme al prodotto per poterle consultare in futuro. Verificare che chiunque usi il prodotto conosca bene il presente manuale di istruzioni.

Anche attenendosi alle istruzioni non sarà comunque possibile eliminare tutti i fattori di rischio residui. Usare con cautela. In caso di incertezza relativamente a un uso corretto e sicuro del dispositivo, non cercare di usarlo a tutti i costi.

Norme generali di sicurezza

AVVERTENZA: Leggere ed assimilare tutte le istruzioni. La non osservanza delle seguenti

istruzioni può causare scosse elettriche, incendi e/o lesioni gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine "elettroutensile" si riferisce all'utensile a rete fissa (con filo) o un utensile a batteria (senza filo).

1) Area di lavoro

a) Mantenere l'area di lavoro pulita e adeguatamente illuminata. Il disordine e le zone di lavoro non illuminate possono essere fonte di incidenti.

b) Non usare gli elettroutensili in presenza di atmosfere esplosive, come liquidi, gas e polveri infiammabili. Gli elettroutensili producono scintille che potrebbero accendere le polveri o i fumi.

c) Tenere altre persone e i bambini a distanza di sicurezza durante l'impiego dell'utensile elettrico. Eventuali distrazioni potrebbero far perdere il controllo dell'utensile all'operatore.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere compatibili con le prese di corrente. Non modificare in alcun modo la spina dell'elettroutensile. Non usare adattatori con gli elettroutensili dotati di collegamento di messa a terra. L'uso delle spine originali non modificate e delle prese corrispondenti ridurrà il rischio di sosse elettriche.

b) Evitare il contatto del corpo con le superfici collegate a massa come i tubi, i radiatori, le cucine e i frigoriferi. Se il corpo dell'operatore è collegato alla terra o alla massa il rischio di scosse elettriche è maggiore.

c) Non esporre gli elettroutensili alla pioggia e non lasciarli in ambienti umidi o bagnati. L'ingresso dell'acqua in un utensile aumenta il rischio di scosse elettriche.

d) Non usare il cavo in modo improprio. Non afferrare mai il cavo per trasportare, tirare o staccare l'elettroutensile dalla presa di corrente. Tenere il cavo lontano da fonti di calore, olio e sostanze affini, bordi appuntiti o parti in movimento. I cavi danneggiati o attorigliati aumentano il rischio di scosse elettriche.

e) Qualora si voglia usare l'utensile all'aperto, usare cavi di prolunga compatibili con l'uso in ambienti esterni. Un cavo idoneo all'uso in ambienti esterni riduce il rischio di scosse elettriche.

i) Se l'utilizzo di un elettroutensile in ambiente umido è inevitabile, utilizzare una fonte di alimentazione protetta da un dispositivo differenziale. L'uso di un dispositivo differenziale riduce notevolmente il rischio di scosse elettriche.

3) Sicurezza personale

a) Quando si usa un elettroutensile lavorare sempre con la massima attenzione e concentrazione, lasciandosi guidare dal buon senso. Non usare mai un elettroutensile quando si è stanchi o sotto l'effetto di medicinali e/o sostanze alcoliche o stupefacenti. Quando si usa un elettroutensile un attimo di distrazione è sufficiente a causare gravi lesioni alle persone.

b) Usare dispositivi per la protezione personale. Indossare sempre protezioni per gli occhi. I dispositivi per la sicurezza personale, come le mascherine antipolvere, le calzature di sicurezza antiscivolo, il casco e la cuffia, se usati in maniera appropriata, riducono i rischi di lesioni alle persone.

c) Evitare l'avviamento accidentale. Garantire che l'interruttore è in posizione arresto (OFF) prima di attaccare la presa e/o batteria, prendere in mano o trasportare l'utensile. Trasportare gli elettroutensili con il dito al di sopra dell'interruttore o attaccando l'elettrousile con l'interruttore acceso, aumenta il rischio di incidenti.

d) Rimuovere tutte le chiavi di regolazione e le chiavi inglesi prima di accendere l'elettroutensile. Una chiave inglese o una chiave di regolazione collegata a una parte in movimento dell'elettroutensile potrebbe causare lesioni alle persone.

e) Non andare oltre l'altezza consentita. In qualsiasi momento mantenere i piedi poggiati su superfici solide e un punto di appoggio sicuro. Un buon equilibrio consente di avere il massimo controllo sull'elettroutensile nelle situazioni inaspettate.

f) Vestirsi con abbigliamento adeguato. Non indossare abiti larghi o gioielli. Tenere i capelli, vestiti e guanti lontano da parti in movimento. Vestiti lenti, gioielli o capelli lunghi possono impigliarsi nelle parti in movimento.

g) Se il dispositivo utilizzato è dotato di una bocchetta per l'aspirazione della polvere accertarsi che sia collegato e utilizzato correttamente. L'uso di tali dispositivi riduce i rischi correlati alle polveri.

h) Non permettere che la familiarità acquisita in seguito a un uso frequente degli utensili porti a un atteggiamento di noncuranza relativamente ai principi di sicurezza della strumentazione. Un uso noncurante può causare gravi lesioni e ferite in una frazione di secondo.

5) Assistenza

4) Utilizzo e cura di un elettroutensile
a) Non forzare l'elettroutensile. Usare sempre l'elettroutensile corretto per il lavoro da eseguire. L'elettroutensile corretto sarà in grado di svolgere il lavoro in modo più efficiente e sicuro nell'ambito della gamma di potenza indicata.
b) Non usare l'elettroutensile se l'interruttore di accensione non si accende e si spegne. Gli elettroutensili con un interruttore di accensione difettoso sono pericolosi e devono essere riparati immediatamente.
c) Staccare la spina dalla presa di corrente prima di effettuare qualsiasi regolazione, sostituire gli accessori o riporre gli attrezzi a motore. Queste misure di sicurezza preventive riducono il rischio di avvio involontario.
d) Conservare l'elettroutensile fuori dalla portata dei bambini e non lasciare che venga utilizzato da persone non adeguatamente addestrate e competenti nell'uso degli elettroutensili o che non abbiano letto questo manuale di istruzioni. Gli elettroutensili diventano estremamente pericolosi nelle mani di persone non addestrate.
e) Effettuare la manutenzione degli elettroutensili. Controllare che non ci sia un disallineamento o un blocco delle parti in movimento, la rottura di alcune componenti e altre condizioni che possano influire sul funzionamento dell'apparecchio. In caso di danneggiamento, fare riparare prima di riutilizzarlo. Molti incidenti sono causati da una scarsa manutenzione dell'utensile.
f) Mantenere le lame pulite e affiliate. Gli utensili da taglio tenuti in buone condizioni operative e con i bordi taglienti affilati sono meno soggetti a bloccarsi e più facili da controllare.
g) Utilizzare l'elettroutensile e tutti i componenti e gli accessori in conformità con le istruzioni di questo manuale e nella maniera prevista per ciascun tipo di utensile, tenendo conto delle condizioni lavorative e del compito da eseguire. L'utilizzo degli elettroutensili per fini diversi da quelli previsti rappresenta un rischio per le persone.
h) Tenere asciutte le maniglie e le impugnature, e fare in modo che siano pulite e senza olio e grasso. Le impugnature scivolose e le superfici particolarmente rigide non consentono una gestione e un controllo sicuri dell'apparecchiatura in condizioni impreviste.
a) Qualsiasi intervento sull'elettroutensile deve essere eseguito da personale qualificato utilizzando unicamente pezzi di ricambio compatibili e approvati. Ciò garantisce la sicurezza dell'elettroutensile.

Sicurezza durante la levigazione

Informazioni di sicurezza aggiuntive per le levigatrici

ATTENZIONE|

• Tenere il dispositivo unicamente per le superfici di impugnatura isolate, dato che la fresa potrebbe entrare in contatto col cavo di alimentazione. Tagliare un cavo "sotto tensione" può esporre le componenti metalliche del dispositivo "sotto tensione" e potrebbe, dunque, trasmettere una scossa elettrica all'operatore.
• Usare delle pinze o altri metodi pratici per rendere sicuro e supportare il pezzo da sottoporre a lavorazione su una superficie stabile. Tenendo il pezzo in mano o appoggiato contro il corpo lo si rende instabile e ciò potrebbe portare a una perdita di controllo del dispositivo stesso.
• Consigliamo caldamente di alimentare sempre il dispositivo tramite un dispositivo di corrente residua con una corrente residua nominale pari o inferiore a 30 mA.
• Qualora sia necessario provvedere alla sostituzione del cavo di alimentazione, sarà opportuno rivolgersi al produttore o al suo agente al fine di evitare pericoli a livello di sicurezza.

a. Indossare sempre indumenti protettivi, compreso la mascherina antipolvere FFP2, occhiali protettivi e protezioni per l'udito
b. Assicurarsi che tutte le persone nelle vicinanze dell'area di lavoro siano dotate di idonei dispositivi di protezione individuale
c. Prestare particolare attenzione durante la levigatura di pezzi in legno (come faggio, quercia, mogano e tek), in quanto le polveri prodotte dalla levigatura sono tossiche e possono causare gravi reazioni
d. MAI utilizzare su materiali contenenti amianto. Consultare un professionista qualificato, se non si è sicuri se un oggetto contiene amianto
e. Evitare di levigare pezzi in magnesio o in leghe contenenti alte percentuali di magnesio
f. Verificare il tipo di verniciatura/trattamento di finitura applicato sul pezzo da levigare. La levigatura di pezzi lavorati con svariati tipi di trattamento può dare luogo al rilascio di sostanze tossiche o comunque dannose. Se si opera su edifici fabbricati prima del 1960, esiste un maggior rischio di lavorare su vernici a base di piombo
g. Le polveri generate dalla levigatura di superfici verniciate con vernici a base di piombo sono particolarmente dannose per bambini, donne in gravidanza e persone con pressione sanguigna elevata. Tenere tali soggetti lontani dall'area di lavoro, anche quando questi indossano indumenti protettivi di tipo idoneo
h. Se possibile, utilizzare un estrattore di polveri per tenere sotto controllo le polveri generate durante i lavori di levigatura
i. Prestare particolare attenzione durante l'uso di macchine per la levigatura di legno e

metallo. Le scintille generate dal contatto con i pezzi metallici possono innescare incendi delle parti in legno. Tenere la macchina sempre accuratamente pulita, per minimizzare il rischio di incendi

j. Svuotare il sacchetto o contenitore frequentemente durante l'uso, prima di prendere pause e dopo il completamento della levigatura. La polvere può essere un rischio di esplosione. NON gettare la polvere di segatura nel fuoco. Una combustione spontanea può verificarsi quando le particelle di olio o acqua entrano in contatto con le particelle di polvere. Smaltire i rifiuti con cura e nel rispetto delle leggi e dei regolamenti locali.
k. Le superfici di lavoro e i fogli di carta vetrata diventano molto caldi durante l'utilizzo; qualora si dovessero riscontrare dei segnali che indichino un principio di incendio (come fumo o cenere), provenienti dalla superficie in lavorazione, interrompere il lavoro e lasciar raffreddare il materiale in lavorazione e il foglio di carta vetrata. Non toccare la superficie di lavoro o la carta vetrata fino a quando non si siano completamente raffreddati

I. Non toccare la carta vetrata in movimento

m. Spegnere sempre prima di mettere giù la levigatrice
n. NON utilizzare per la levigatura a umido. I liquidi che entrano nel vano motore possono causare gravi scosse elettriche
o. Scollegare la levigatrice dalla rete di alimentazione prima di effettuare la sostituzione del foglio di carta vetrata
p. Anche quando questo utensile viene utilizzato come prescritto non è possibile eliminare tutti i fattori di rischio residuo. Se si è in dubbio riguardo all'uso sicuro di questo utensile, non utilizzarlo

Familiarizzazione con il prodotto

1. Impugnatura principale
2. Interruttore ON/OFF
3. Manopola di velocità variabile
4. Impugnatura ausiliaria
5. Vite di serraggio
6. Iulsante di rilascio tensione
7. Mastro abrasivo (grana 80)
8. Draccio lima
9. uscinetto a sfere
10. Meccanismo rotante
11. Adattatore estrazione della polvere

Destinazione d'uso

Lima di levigatura per compiti di media e leggera entità su legno, plastico, metallo e superfici simili.

Disimballaggio dell'utensile

• Disimballare e ispezionare l'utensile. Familiarizzare completamente con tutte le sue caratteristiche e funzioni
• Assicurarsi che tutte le parti dell'utensile siano presenti e in buone condizioni. In caso di parti mancanti o danneggiate, sostituire tali parti prima di utilizzare questo utensile

Prima dell'uso

Selezionando il giusto grado della cinghia di levigatura

• I Nastri abrasivi sono disponibili in diversi tipi di grana: grossa (grana 60), media (grana 120) e fine (grana 240)
• Utilizzare una grana grossa per levigare finiture approssimative, grana media per lisciare il lavoro e una grana fine per rifinire
• Utilizzare sempre nastri abrasivi di buona qualità per massimizzare la qualità della finitura
• Si consiglia di fare una prova su un pezzo di scarto per determinare la tipologia di nastro abrasivo più adatta. Se ci sono ancora i segni sul lavoro dopo la levigatura, provare un nastro più grossolano e levigare i segni prima di ricominciare con la scelta originale o provare a utilizzare un nastro di levigatura diverso prima di passare una grana più fine per rifinire il lavoro

Montaggio di un nastro abrasivo

ATTENZIONE: Assicurarsi sempre del fatto che l'utensile sia spento e la spina sia staccata dalla rete elettrica prima di montare o rimuovere nastri abrasivi.

NB: NON continuare ad utilizzare nastri abrasivi rovinati o incastrati. Assicurarsi del fatto che gli oggetti estranei, come chiodi e viti, vengano rimossi dal pezzo prima di iniziare a levigare.

ATTENZIONE: NON utilizzare un nastro di levigatura su legno che sia stato utilizzato in precedenza su metallo. Ciò potrebbe causare graffi sulla superficie in legno.

1. Rimuovere l'adattatore dell'estrazione della polvere (11)
2. Spingere con forza il braccio della lima (8) verso l'interno verso il corpo dell'utensile fino a sentire un clic (vedi fig. 1). Ciò permetterà di allentare la tensione sul nastro abrasivo (7)
3. Rimuovere il nastro usato, pulire via la polvere ei detriti dal braccio di levigatura e dalla puleggia motrice e sostituire il nastro con uno dalla grana più adatta

ATTENZIONE: Rispettare il senso di rotazione indicato sul nastro e sull'utensile (vedi fig. I)

1. Assicurarsi del fatto che il nuovo nastro sia posizionato centralmente sul cuscinetto a sfere (9) e sulla puleggia
2. Premere il pulsante di rilascio tensione (6) per rilasciare il braccio di levigatura e la tensione del nastro abrasivo (vedi fig. III)
3. Ruotare il nastro abrasivo a mano un paio di volte, di modo che il nuovo nastro si siede centralmente sul braccio della lima. Se il nastro dovesse scivolar via dal cuscinetto a sfere, durante la rotazione, ricominciare dal primo passo
4. Collegare l'utensile alla rete di alimentazione, girare la manopola a velocità variabile (3) portandola sull'impostazione più bassa e accendere l'utensile (vedi "Accensione e spegnimento"), per verificare che il nastro scorra senza intoppi. Spegnere l'utensile e ricominciare dal primo passo, se il nastro dovesse scivolare via dal braccio della levigatrice
5. Rimontare l'adattatore di estrazione della polvere

ATTENZIONE: Fare attenzione a pulire regolarmente l'accumulo di polvere intorno al braccio di levigatura (8) e il cuscinetto a sfere (9) e non lasciare usurare completamente il nastro prima di sostituirlo. La mancata osservanza di queste precauzioni può causare danni al braccio di levigatura e al cuscinetto a sfere. Tali danni non sono coperti dalla garanzia.

Regolazione dell'angolo del braccio di levigatura

ATTENZIONE: Assicurarsi sempre del fatto che l'utensile sia spento e la spina sia staccata dalla presa di corrente prima di eseguire qualsiasi regolazione.

1. Allentare la vite di fissaggio (5) in senso antiorario, fino a quando il braccio di levigatura potrà essere spostato su e giù
2. Regolare il meccanismo girevole (10) sull'angolo desiderato
3. Stringere la vite di fissaggio ruotandola in senso orario

Estrazione della polvere

ATTENZIONE: Assicurarsi sempre del fatto che l'utensile sia spento e scollegato dalla rete elettrica prima di collegare o togliere qualsiasi accessorio.
ATTENZIONE: Collegare sempre la lima ad un aspiratore adeguato o ad un sistema di aspirazione professionale, specialmente se la polvere contiene sostanze nocive, come le particelle di vecchie pitture, vernici, rivestimenti superficiali ecc. disporre sempre di polveri nocive in base alle leggi e ai regolamenti.
ATTENZIONE: Prestare particolare attenzione ad evitare di polveri nocive e tossiche durante la levigatura di superfici verniciate a base di piombo, legni e metalli, soprattutto se non si è in grado di identificare le sostanze interessate. Tutte le persone che entrano nella zona di lavoro devono indossare una maschera appositamente progettata per la protezione contro la polvere e fumi tossici coinvolti. I bambini e le donne in gravidanza non devono entrare nella zona di lavoro. NON mangiare, bere o fumare nell'area di lavoro.

- Questa lima di levigatura è progettata per essere collegata ad un tubo di un'aspirapolvere domestica o ad sistema di aspirazione professionale. Questo è il metodo preferito di aspirazione e il più efficace

1. Installare l'adattatore di estrazione delle polveri (11) alla macchina, come illustrato nell'immagine di cui sopra
2. Collegare un tubo di aspirazione idoneo all'adattatore di estrazione della polvere. La presa di estrazione della polvere è stata progettata per adattarsi ad un tubo di 32 mm di diametro
3. Accendere il dispositivo di aspirazione prima di accendere la. Spegnere la lima prima, poi il sistema di estrazione

ATTENZIONE: l'utilizzo dell'utensile senza estrazione della polvere può esporre l'operatore a polveri nocive e può portare ad un accumulo di polvere sui componenti interni, accorciando la durata in servizio dell'utensile. Tali danni non sono coperti dalla garanzia.

Funzionamento

ATTENZIONE: Utilizzare sempre i dispositivi di protezione adeguati, compresa una protezione per gli occhi, una per le vie respiratorie e una per l'udito, quando si lavora con questo utensile.
ATTENZIONE: NON toccare il nastro di levigatura in movimento

NB: Utilizzare SEMPRE morsetti per fissare il pezzo da lavoro, ove possibile.

Accensione e spegnimento

ATTENZIONE: NON accendere, mentre si trova sotto carico. Ciò ridurrebbe notevolmente la durata in servizio dell'interruttore On/Off (2).

1. Collegare la spina alla rete elettrica
2. Tenere lo utensile in modo sicuro, con entrambe le mani, una sull'impugnatura principale (1) e una sull'impugnatura ausiliaria (4), per essere certi di avere il pieno controllo in ogni momento
3. Assicurarsi del fatto che l'utensile non si trovi a contatto con il pezzo prima di accendere
4. Posizionare l'interruttore On/Off (2) sul simbolo "I", per avviare la macchina
5. Posizionare l'interruttore On/Off sul simbolo "0", per fermare la macchina

ATTENZIONE: Sollevare la macchina dal pezzo in lavorazione prima dello spegnimento.

ATTENZIONE: Attendere sempre che la macchina si sia fermata completamente prima di metterla giù. Scollegare sempre dalla rete elettrica dopo l'uso.

Regolazione della velocità del nastro

• La velocità del nastro di questa lima di potenza può essere regolata tramite il selettore velocità variabile (3)
• Girare la manopola della velocità variabile e posizionarla su valore più alto, per aumentare la velocità del nastro
• Girare la manopola della velocità variabile e posizionarla su valore inferiore, per diminuire velocità del nastro
  NB: Regolare la velocità del nastro a seconda del compito che si intende portare a termine e del materiale su cui si intende lavorare. Fare riferimento anche alle istruzioni del produttore del nastro prima di scegliere la velocità.

Consigli sulla levigatura

• Questa lima è ideale per compiti di levigatura complessi e per l'utilizzo in luoghi difficili da raggiungere con altri utensili (vedi fig. III)
• Portare la macchina sulla superficie del pezzo, applicando una pressione uniforme e moderata fino a raggiungere la finitura superficiale desiderata
  ATTENZIONE: La pressione eccessiva non porta a una rimozione veloce del materiale, ma porterà ad un'usura prematura del nastro abrasivo e potrebbe causare danni alla macchina. Sia le prestazioni di levigatura, che la qualità della finitura dipendono principalmente dalla scelta del nastro abrasivo corretto.
• Se ci sono ancora graffi sul pezzo dopo la levigatura, fare riferimento alla sezione "Scelta del giusto grado di nastro abrasivo"

Accessori

- Un'ampia gamma di accessori per questo utensile è disponibile presso i nostri rivenditori Silverline

Manutenzione

AVVERTENZA: Scollegare SEMPRE dalla corrente prima di eseguire eventuali interventi di ispezione, manutenzione o pulizia

La lima a nastro non contiene alcun componente la cui manutenzione posso essere effettuata dall'operatore. Se l'utensile non dovesse operare come descritto in questo manuale, rivolgersi a un centro servizi autorizzato.

Ispezione generale

• Controllare regolarmente che tutte le viti di fissaggio siano serrate
• Prima di ogni utilizzo, controllare che il cavo di alimentazione, non presenti danni o segni di usura. Le riparazioni devono essere eseguite da un centro assistenza autorizzato Silverline. Questo consiglio vale anche per prolunghe utilizzate con questo utensile

Pulizia

• Mantenere pulito l'utensile in ogni momento. La sporcizia e la polvere causano una rapida usura delle componenti interne e riducono la durata di vita del dispositivo stesso.
• Pulire il corpo della macchina con una spazzola morbida o un panno asciutto.
• Pulire il corpo dell'utensile con un panno umido, utilizzando un detergente delicato.
  • L'acqua non deve entrare in contatto con l'utensile
  • Assicurarsi sempre che l'utensile sia asciutto prima di utilizzarlo
• Ove disponibile, usare aria pulita, secca e compressa tramite i fori di ventilazione

Spazzole

• Nel corso del tempo le spazzole di carbonio all'interno del motore si potrebbero usurare
• Delle spazzole eccessivamente usurate possono causare perdita di corrente, funzionamento a intermittenza o scintille visibili a occhio nudo
• Se le spazzole dovessero essere consumate, si consiglia di sostituirle presso un centro autorizzato Silverline

Contatto

Per consigli tecnici e per eventuali riparazioni, contattare il nostro servizio di assistenza telefonico al numero ([phone]

Pagina web: silverlinetools.com/en-GB/Support

Indirizzo:

Toolstream Ltd

Boundary Way

Lufton Trading Estate

Yeovil, Somerset

BA22 8HZ, United Kingdom

Conservazione

- Conservare questo utensile con cura in un luogo sicuro, asciutto e lontano dalla portata dei bambini

Smaltimento

Rispettare sempre le normative nazionali per lo smaltimento di elettroutensili che non sono più funzionali e non sono atti alla riparazione.

- Non gettare utensili elettrici o apparecchiature elettriche ed elettroniche (RAEE) con i rifiuti domestici

- Contattare l'autorità locale di smaltimento rifiuti per informazioni sul modo corretto di smaltire gli utensili elettrici

Risoluzione dei problemi

Problema Possibile causa Soluzione
L'utensile non funziona quando l'interruttore ON/OFF (2) viene azionato	Nessuna alimentazione Controllare l'alimentazione
	Interruttore On/Off difettoso	Fate sostituire l'interruttore ON/OFF da un centro di assistenza autorizzato Silverline
Rimozione del materiale lenta	Nastro abrasivo troppo fine o usurato Montare un nuovo nastro abrasivo con grana più grossa
Graffi sul pezzo dopo la levigatura	Nastro abrasivo troppo grossolano Montare un nuovo nastro abrasivo con grana più fine
	Non abbastanza materiale rimosso Continuare la levigatura
Segni di bruciature sul pezzo in lavorazione	Nastro abrasivo incompatibile con materiale Montare nastro abrasivo corretto
	Troppa pressione esercitata sul braccio della lima (8)	Utilizzare meno pressione durante il movimento della macchina
Il nastro scivola via dal braccio della lima (8) quando si gira	Il nastro non è installato correttamente	Seguire le istruzioni in "Montaggio di un nastro abrasivo"
	Nastro abrasivo difettoso o usurato; nastro di dimensioni errate	Inserire un nuovo nastro abrasivo

Garanzia Silverline Tools

Questo prodotto Silverline è protetto da una garanzia di 3 anni

Per attivare la garanzia di 3 anni è necessario registrare il prodotto sul sito www.silverinetools.com entro 30 giorni dalla data d'acquisto. La data d'inizio del periodo di garanzia corrisponde alla data d'acquisto riportata sullo scontrino di vendita.

Registrazione dell'acquisto

Accedere al sito: silverlinetools.com e selezionare il tasto registra per inserire:

- Dati personali

- Informazioni sul prodotto

Una volta che queste informazioni sono state inserite, Il vostro certificato di garanzia sarà inviato per posta elettronica nel formato PDF. Si prega di stampare e conservare il Certificato insieme alla ricevuta d'acquisto.

Termini e condizioni

Il periodo di garanzia decorre dalla data dell'acquisto presso il rivenditore indicata sulla ricevuta d'acquisto.

SI PREGA DI CONSERVARE LA RICEVUTA D'ACQUISTO

Nel caso in cui il prodotto risultasse difettoso entro 30 giorni dalla data d'acquisto, sarà necessario restituirlo al punto vendita presso cui è stato acquistato, presentando la ricevuta e spiegando chiaramente la natura del difetto riscontrato. Il prodotto difettoso sarà sostituito o sarà rimborsato l'importo d'acquisto.

Nel caso in cui il prodotto risultasse difettoso dopo 30 giorni dalla data d'acquisto, sarà necessario inviare una richiesta di indennizzo in garanzia a:

Le richieste di indennizzo devono essere presentate durante il periodo della garanzia.

Affinché la richiesta sia approvata, è necessario presentare anche la ricevuta d'acquisto originale, indicando il luogo e la data dell'acquisto del prodotto e il proprio nome e indirizzo.

Sarà necessario inoltre fornire una descrizione dettagliata del guasto riscontrato.

Le richieste effettuate durante il periodo di garanzia saranno verificate da Silverline Tools per stabilire se il difetto del prodotto è dovuto a problemi di materiali o di lavorazione.

Le spese di spedizione non saranno rimborsate. Tutti i prodotti devono essere spediti puliti e in condizioni tali da garantire l'esecuzione della riparazione in modo sicuro. I prodotti devono essere imballati con cura per evitare danni o lesioni durante il trasporto. Silverline Tools si riserva il diritto di non accettare prodotti spediti in condizioni non idonee o non sicure.

Le riparazioni saranno eseguite da Silverline Tools o da un centro di riparazione autorizzato.

La riparazione o la sostituzione del prodotto non estende o rinnova il periodo di garanzia.

Nel caso in cui determini che il prodotto e il difetto riscontrato sono coperti dalla garanzia, Silverline Tools provvederà a riparare l'utensile

gratuitamente (esclusi i costi di spedizione) o, a propria discrezione, a sostituirlo con un nuovo utensile.

Gli utensili o le parti trattenuti da Silverline Tools in cambio di un prodotto o componente sostitutivo diventano proprietà di Silverline Tools.

La riparazione o la sostituzione di un prodotto in garanzia estende i diritti del consumatore previsti per legge, senza modificarli.

Cosa copre la garanzia:

La riparazione del prodotto, nel caso in cui Silverline Tools determini che il problema sia dovuto a difetti dei materiali o difetti di lavorazione riscontrati durante il periodo della garanzia.

Nel caso in cui un componente non sia più disponibile o fuori produzione, Silverline Tools si riserva il diritto di sostituirlo con un componente adeguato.

Prodotti acquistati e utilizzati all'interno dell'Unione Europea.

Cosa non copre la garanzia:

La Garanzia Silverline Tools non copre le riparazioni se il difetto è stato causato da:

La normale usura dei componenti per via dell'utilizzo del prodotto come indicato nelle istruzioni d'uso (ad esempio, lame, spazzole, cinghie, lampadine, batterie, ecc.).

La sostituzione di accessori forniti a corredo, come ad esempio punte, lame, fogli abrasivi, dischi di taglio e altri componenti correlati.

I danni accidentali, causati dall'uso improprio, dall'abuso e dalla manipolazione, conservazione e cura inadeguata dell'utensile da parte del proprietario.

L'uso del prodotto per fini non domestici.

La modifica o alterazione del prodotto.

Difetti causati dall'uso di parti e accessori che non siano componenti originali Silverline Tools.

Installazione difettosa (fatto salvo quando l'installazione viene eseguita da Silverline Tools). Riparazioni o alterazioni eseguite da terze parti che non siano la Silverline Tools o i centri di riparazione autorizzati da quest'ultima.

Richieste diversi dal diritto alla correzione degli errori con lo strumento denominato in queste condizioni di garanzia non sono coperti dalla garanzia.

Inleiding

IT 3 anni di garanzia. Registra il tuo prodotto on-line entro 30 giorni dall'acquisto. Vengono applicati i termini e le condizioni generali.
