INSTRUKCJA OBSŁUGI HR10T16 THOMSON

OSTRZEŻENIA W instalacji elektrycznej należy uwzględnić sposób odłączenia zgodny z przepisami dotyczącymi okablowania. - Stała instalacja musi zawierać urządzenie odłączające zasilanie z otwarciem styków we wszystkich biegunach, zgodnie z wymaganiami montażowymi. - OSTRZEŻENIE: Aby uniknąć przegrzania, nie przykrywać grzejnika. - Urządzenia nie należy umieszczać bezpośrednio pod gniazdkiem elektrycznym. - Urządzenie nie może być narażone na kapanie lub rozpryskiwanie wody. - Nie należy używać urządzenia w strefie 0 lub 1 łazienki. (Patrz rozdział „INSTALACJA W ŁAZIENCE”). - Urządzenia nie wolno używać na zewnątrz. - Nie demontować urządzenia, aby uniknąć ryzyka porażenia prądem. - Urządzenie przeznaczone jest wyłącznie do użytku domowego. - Nie należy naciskać na przednią, boczną lub górną część urządzenia. - Jeśli kabel zasilający jest uszkodzony, musi zostać wymieniony przez producenta, serwis lub wykwalifikowany personel, aby uniknąć zagrożenia. - Trzymaj urządzenie z dala od niemowląt oraz osób z niepełnosprawnością fizyczną, umysłową lub sensoryczną. Te osoby nie powinny używać urządzenia. - Umieść urządzenie w bezpiecznej odległości co najmniej 1 metra od materiałów palnych (zasłony, meble itp.). - Nie instaluj urządzenia w pobliżu kuchenek, piekarników, otwartego ognia lub łatwopalnych cieczy. - Czyść urządzenie wilgotną ściereczką po odłączeniu zasilania. - Nie używaj chemicznych rozpuszczalników ani środków ściernych, ponieważ mogą porysować lub uszkodzić powierzchnię. - Dzieci poniżej 3 lat należy trzymać z dala, chyba że są stale nadzorowane. - Dzieci w wieku 3-8 lat mogą włączać/wyłączać urządzenie tylko w normalnej pozycji użytkowej, po przeszkoleniu i pod nadzorem. - Dzieci w wieku 3-8 lat nie mogą podłączać, regulować, czyścić grzejnika ani przeprowadzać konserwacji.PL 4 OSTRZEŻENIE: Niektóre części urządzenia mogą nagrzewać się i powodować oparzenia. Zachować ostrożność w obecności dzieci i osób wrażliwych. - Grzejnik musi być zamontowany tak, aby przełączniki nie były dostępne dla osoby w wannie lub pod prysznicem. - Urządzenie musi być podłączone przez wyłącznik różnicowoprądowy (RCD) o prądzie różnicowym nieprzekraczającym 30 mA. - Produkt spełnia europejskie normy EN60335-1, EN60335-2-30 oraz Dyrektywę 2014/30/UE dotyczącą zakłóceń radiowych. - Instrukcje montażu za pomocą śrub znajdują się w rozdziale „INSTALACJA”. - Urządzenie może być używane przez dzieci powyżej 8 lat i osoby o ograniczonych możliwościach, pod warunkiem nadzoru i zrozumienia zagrożeń. - Dzieci nie mogą bawić się urządzeniem. - Czynności konserwacyjnych nie mogą wykonywać dzieci bez nadzoru.

- Nie instaluj urządzenia bezpośrednio pod gniazdkiem elektrycznym. - Nie instaluj urządzenia w wilgotnym pomieszczeniu ani w pobliżu źródła wody. - Nie używaj urządzenia na zewnątrz. - Nie instaluj urządzenia w miejscu narażonym na przeciągi, które mogą zakłócać jego regulację. - Nie umieszczaj urządzenia w pobliżu przeszkód ograniczających przepływ powietrza wokół niego. - Zamocuj urządzenie pionowo do ściany, zgodnie z opisem poniżej. - Dobierz śruby i kołki odpowiednie do rodzaju ściany oraz wagi urządzenia. 2.1. INSTALACJAPL 5

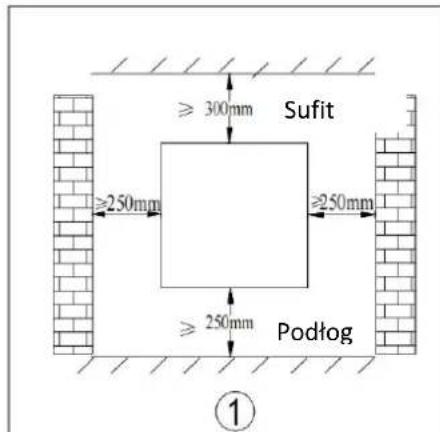

1. Wybierz odpowiednie miejsce montażu grzejnika. (Rys. 1)

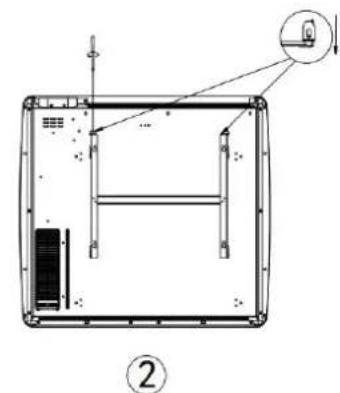

2. Demontuj uchwyt ścienny, poluzowując śrubę (nie wyjmuj jej, tylko poluzuj) i

wyciągając metalowe płytki z otworów. Zdejmij uchwyt, ciągnąc go w dół. (Rys. 2)

3. Sprawdź poziom uchwytu za pomocą poziomicy i zaznacz na ścianie pozycje 4

otworów. Wywierć 4 otwory wiertłem dopasowanym do średnicy kołków. Włóż kołki rozporowe do otworów, a następnie mocno przykręć uchwyt do ściany. (Rys. 3)

4. Zamontuj grzejnik na uchwycie (Rys. 4):

A: Wyrównaj grzejnik na 4 haczykach. B: Pociągnij grzejnik w dół.

5. Włóż metalowe płytki do otworów i dokręć śruby, aby zablokować uchwyt. (Rys. 5)

2.2. INSTALACJA W ŁAZIENCE

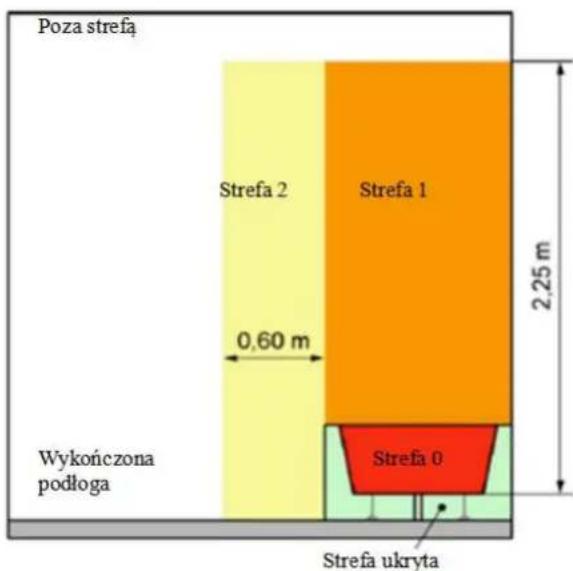

Ostrzeżenie: Urządzenie może być zainstalowane wyłącznie w strefie 2 lub poza strefami łazienki, zgodnie z francuską normą NF C 15-100 dotyczącą instalacji elektrycznych w budynkach mieszkalnych Podłog SufitPL 6 Uwaga: Rysunek ma charakter wyłącznie informacyjny. Zaleca się skontaktowanie z wykwalifikowanym elektrykiem w celu uzyskania pomocy.

2.3. PODŁĄCZENIE ELEKTRYCZNE

OSTRZEŻENIE: Przed pracą wyłącz zasilanie w głównym wyłączniku. - Instalacja musi być wykonana zgodnie z przepisami i normami obowiązującymi w kraju (np. NF C15-100 we Francji). - Urządzenie należy podłączyć do standardowej puszki ściennej umieszczonej ≥25 cm od podłogi. - Urządzenia nie wolno podłączać do gniazdka z wtyczką zasilającą. - W pomieszczeniach mieszkalnych z wanną/prysznicem i obwodami

A, obwód musi być chroniony wyłącznikiem różnicowoprądowym (RCD) ≤30 mA. - Urządzenia nie wolno podłączać do przewodu uziemiającego (przewód żółto-zielony).

PODŁĄCZENIE ELEKTRYCZNE

- Niebieski lub szary przewód: Podłącz do Neutralnego (230V). - Brązowy lub czerwony przewód: Podłącz do Fazowego (230V). - Czarny przewód: Podłącz do przewodu sterującego (opcja kontroli zewnętrznej). Nie łączyć z uziemieniem. - Brak przewodu sterującego? Izoluj odsłonięty koniec czarnego przewodu, aby uniknąć kontaktu z innymi przewodami lub uziemieniem.PL 7

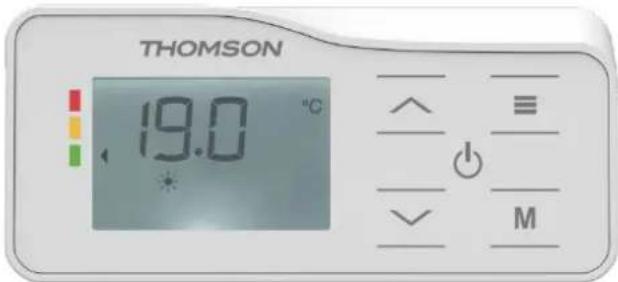

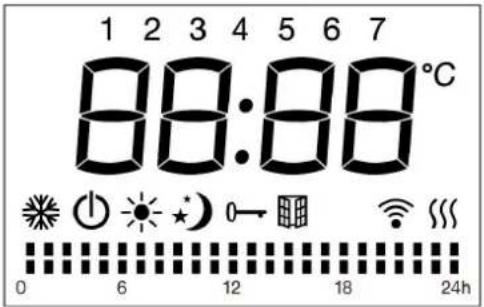

3.1. Wyświetlacz LCD Symbol Funkcji Tryb czuwania (urządzenie wyłączone, ale pod napięciem). Tryb przeciwzamrożeniowy (utrzymuje ~7°C). Tryb komfortu (zadana temperatura). Tryb ECO: Temperatura o 3°C (domyślnie) niższa niż w trybie Komfort. Możliwość zmiany na 2°C lub 4°C. Tryb przewodu sterującego (programowanie zewnętrzne). Funkcja wykrywania otwartego okna. Blokada klawiatury Połączenie WiFi. Wskaźnik grzania (aktywny podczas pracy). Temperatura (°C). Tygodniowe tryby spersonalizowane Tryb Komfort aktywny Tryb ECO aktywny 3.2. Panel sterowaniaPL 8 Symbol Funkcji Czuwanie Przycisk do potwierdzenia LUB Wybierz z następujących trybów: Tryb Komfortu Tryb Ekologiczny (Eco) Tryb Zabezpieczenia przed Zamarzaniem P1/P2/P3/PRG (Program Niestandardowy)/Tryb Sterowania Przewodowego (P)

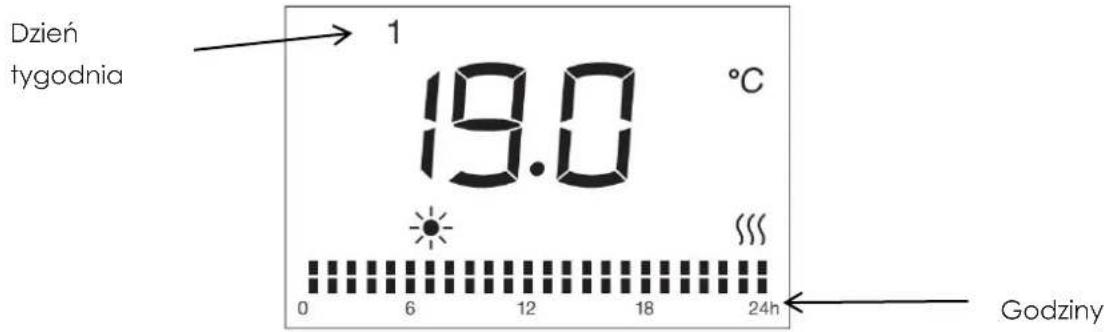

Aby wejść do menu ustawień: Dostosuj czas(td), Dostosuj program niestandardowy (Pr), Kalibruj temperaturę(C), Zmodyfikuj wartość ECO(EC). Touch / Dostosuj: Czas, dzień tygodnia, temperaturę. Wybierz między Trybem Komfortu a Eco podczas konfiguracji programu niestandardowego. Ustaw temperaturę w zakresie 7°C – 32°C, zwiększając/zmniejszając o 0,5°C przy każdym naciśnięciu.

Przy pierwszym włączeniu zasilania skonfiguruj czas zgodnie z monitem systemowym, aby prawidłowo używać trybów P1/P2/P3/PRG. Sposób ustawienia czasu opisano w sekcji "Regulacja czasu". Jeśli nie wykonasz czynności w ciągu 10 sekund, automatycznie zatwierdzony zostanie czas fabryczny (Poniedziałek 12:00). Podczas pierwszego uruchomienia urządzenie automatycznie rozpoczyna pracę w Trybie Komfort z domyślną temperaturą 19°C. W przypadku przerwy w zasilaniu, po przywróceniu prądu grzejnik wznowi działanie wPL 9 poprzednio ustawionym trybie i temperaturze. 4.1. Regulacja temperatury

W trybie Komfort lub ECO (z wyłączeniem trybu Przeciwzamrożeniowy), temperaturę można dostosować. Naciśnij przyciski « » lub « », aby wybrać żądaną temperaturę w zakresie 7°C – 32°C w trybie Komfort, z krokiem 0,5°C. Domyślna różnica temperatury między trybem ECO a trybem Komfort wynosi 3°C, a domyślny zakres temperatury trybu ECO to 4°C – 29°C. Naciśnij dowolny przycisk inny niż « » lub « », aby potwierdzić ustawienia. W przeciwnym razie urządzenie automatycznie zapisze ustawienia po 5 sekundach. Gdy temperatura pomieszczenia przekroczy wybraną wartość, ogrzewanie zostanie wyłączone. 4.2. Wybór Trybu Pracy Krótko naciśnij przycisk , aby przełączać się między następującymi trybami: Tryb Komfortu / Tryb Ekologiczny (Eco) / Tryb Zabezpieczenia przed Zamarzaniem / P1 / P2 / P3 / Pr (Program Niestandardowy) / Tryb Sterowania Przewodowego (P).Po 5 sekundach migania wyświetlacz pokaże ustawioną temperaturę (oprócz trybu P). TRYB KOMFORT: Ikona zaświeci się, a wyświetlacz pokaże ustawioną temperaturę. Krótko naciśnij " " lub " ", aby dostosować temperaturę. TRYB ECO: Ikona zaświeci się, a wyświetlacz pokaże ustawioną temperaturę. Krótko naciśnij " " lub " ", aby dostosować temperaturę. TRYB PRZECIWZAMROŻENIOWY: Ikona zaświeci się, a urządzenie utrzyma temperaturę około 7°C. TRYBY P1/P2/P3: Poniżej wymieniono programy domyślne. Tryby P1-P3 to stałe programy wstępne, a PRG to dowolnie konfigurowalny program tygodniowy. 3 Predefined Programs (P1/P2/P3) PROGRAM P1 Godzina Tryb Poniedziałek – Piątek 0:00-6:00 ECO 6:00-9:00 CONFORT 9:00-16:00 ECO 16:00-23:00 CONFORT 23:00-0:00 ECO Sobota i Niedziela 0:00-7:00 ECO 7:00-23:00 CONFORT 23:00-0:00 ECOPL 10 PROGRAM P2 Godzina Tryb Poniedziałek – Niedziela 0:00-7:00 ECO 7:00-23:00 CONFORT 23:00-0:00 ECO PROGRAM P3 Godzina Tryb Poniedziałek – Piątek 0:00-6:00 ECO 6:00-9:00 CONFORT 9:00-13:00 ECO 13:00-23:00 CONFORT 23:00-0:00 ECO Sobota i Niedziela 0:00-7:00 ECO 7:00-23:00 CONFORT 23:00-0:00 ECO Trzy predefiniowane programy są szczegółowo opisane poniżej: Przedziały czasowe dla programów P1/P2/P3 są stałe (nie można ich regulować) — można modyfikować jedynie temperaturę zadanej wartości. Tryb Ekologiczny (Eco) domyślnie utrzymuje temperaturę o 3°C niższą niż Tryb Komfortu. Aby dostosować różnicę temperatur między Trybem Komfortu/Eco, zapoznaj się z sekcją Ustawienia 4.5. Programu Niestandardowego(PRG). Jeśli chcesz zdefiniować konkretne przedziały czasowe, użyj Programu Niestandardowego (PRG). TRYBY PRG Mode PRG to darmowy, spersonalizowany program tygodniowy. Gdy tryb PRG jest wybrany, na ekranie świeci się ikona « », a aktualna wartość temperatury jest wyświetlana w środku. Tryb PRG jest domyślnie skonfigurowany do pracy przez 24 godziny na dobę w trybie Komfort (z predefiniowaną temperaturą komfortu). Podczas działania trybu PRG, ekran wyświetla ikonę odpowiadającą aktualnemu trybowi: tryb KOMFORT i tryb ECO . TRYB STEROWANIA PRZEWODOWEGO (P): W tym trybie ogrzewanie jest kontrolowane przez zewnętrzny timer. Gdy zewnętrznyPL 11 program jest ustawiony na inny tryb, wyświetlacz pokaże odpowiadającą mu ikonę: Zewnętrzny tryb ustawień Wyświetlana ikona Tryb komfort Tryb komfort -1 Tryb komfort -2 Tryb ekonomiczny Tryb zapobiegający zamarzaniu Tryb czuwania 4.3. Menu Ustawień Przytrzymaj przycisk "M", aby wejść lub wyjść z menu ustawień. W menu ustawień wyświetlane są opcje funkcjonalne urządzenia: td: Ustawienie czasu Pr: Program tygodniowy niestandardowy C: Kalibracja temperatury Ec: Różnica temperatury w trybie Eco Użyj przycisku " ", aby przewijać opcje w kolejności td → Pr → C → Ec (zgodnie z ruchem wskazówek zegara), lub " ", aby przewijać wstecz (przeciwnie do ruchu wskazówek zegara). Wybrana ikona będzie migać. 4.4. Ustawienie czasu (td) Po wejściu do menu ustawień naciśnij „ ” lub „ ”, aby wybrać „td”, następnie krótko naciśnij „ ”, aby przejść do interfejsu ustawiania czasu. Dostosuj godzinę (00-23) za pomocą „ ”/„ ”, następnie naciśnij „ ”, aby potwierdzić i przejść do ustawiania minut (00-59) . Ustaw minuty (00-59) za pomocą „ ”/„ ”, następnie naciśnij „ ”, aby potwierdzić i przejść do wyboru dnia tygodnia (1-7) . 1 = poniedziałek, 7 = niedziela Naciśnij „ ”, aby zatwierdzić. Jeśli w ciągu 10 sekund nie zostanie podjęta akcja, urządzenie automatycznie zapisze i wróci do głównego interfejsu. Uwaga: Przed dostępem do innych ustawień należy ustawić czas/dzień.PL 12 4.5. Program Niestandardowy (PRG) Naciśnij « » lub « », aby wybrać Pr, następnie krótko naciśnij « », aby wejść w interfejs programowania tygodniowego Pr (program edytowalny). Domyślna ikona ustawień zaświeci się , a cyfra reprezentująca dzień tygodnia «1» (1=Poniedziałek) zacznie migać. Wybierz dzień tygodnia za pomocą przycisku (1=PONIEDZIAŁEK, 2=WTOREK, ..., 7=NIEDZIELA), następnie potwierdź przyciskiem . Naciśnij , aby wybrać godzinę (1-24). Dla każdej godziny dostępne są 2 tryby: Tryb Komfort , Tryb ECO . Ikona trybu niestandardowego dla godziny będzie migać. Naciśnij , aby wybrać między trybem KOMFORT a trybem ECO . Aby zatwierdzić program dla dnia 1 (PONIEDZIAŁEK): naciśnij przycisk . Aby zakończyć konfigurację do dnia 7 (NIEDZIELA): powtórz tę samą operację wielokrotnie. Po zakończeniu wszystkich ustawień naciśnij przycisk M, w przeciwnym razie urządzenie automatycznie zapisze ustawienia po 30 sekundach i wróci do interfejsu głównego. Dzięki temu trybowi możesz w pełni dostosować harmonogram ogrzewania według własnych preferencji. 4.6. Kalibracja temperatury W menu ustawień naciśnij „ ” lub „ ”, aby wybrać „C”, następnie krótko naciśnij „ ”, aby przejść do interfejsu kalibracji temperatury. Domyślnie na ekranie wyświetli się „0”. Naciśnij „ ”/„ ”, aby dostosować kompensację temperatury w zakresie ±5°C. Na przykład: jeśli grzejnik ma ustawioną temperaturę 24°C, a termometr pokazuje 22°C, wybierz wartość kalibracji -2°C. 4.7. Dostosowanie wartości setnej trybu ECO Domyślna różnica temperatur między trybem KOMFORT a ECO wynosi 3°C. Wartość setną można zmienić na 2°C lub 4°C, z krokiem 1°C. Dzień tygodnia GodzinyPL 13 Naciśnij przycisk „M”, aby przejść do interfejsu menu ustawień, następnie naciśnij „ ”/ „ ”, aby wybrać „Ec”. Naciśnij przycisk „ ”, aby przejść do interfejsu ustawiania parametru. Naciśnij „ ”/„ ”, aby dostosować wartość setną. Naciśnij przycisk „ ”, aby potwierdzić – w przeciwnym razie urządzenie automatycznie zapisze ustawienia po 5 sekundach i wróci do interfejsu operacyjnego. 4.8. Funkcja wykrywania otwartego okna Przytrzymaj „ ” przez 3 sekundy, aby przejść do ustawień wykrywania otwartego okna z migającym „ ”. Ekran wyświetli „on” lub „oF”. Naciśnij „ ” lub „ ”, aby wybrać. Jeśli wybrano „on”, funkcja jest aktywna (wyświetli się ikona „ ”). W przypadku wykrycia spadku temperatury o 5°C urządzenie przełączy się w Tryb Zabezpieczenia przed Mrozem (ekran pokaże 7°C z migającym „ ”). Powraca do poprzedniego trybu po wzroście temperatury o 2°C. Jeśli temperatura nie wzrośnie o więcej niż 2 °C, naciśnij dowolny przycisk, aby wyłączyć tryb zabezpieczenia przed mrozem. Domyślne ustawienie fabryczne: „oF” (wyłączone). 4.9. Ikona Grzania

1) Gdy wykryto, że temperatura otoczenia jest niższa od ustawionej i grzejnik musi

rozpocząć pracę, ikona grzania zaświeci się. Jeśli temperatura otoczenia przekroczy ustawioną wartość, ikona grzania zgaśnie.

2) W trybie gotowości, ikona grzania nie jest wyświetlana.

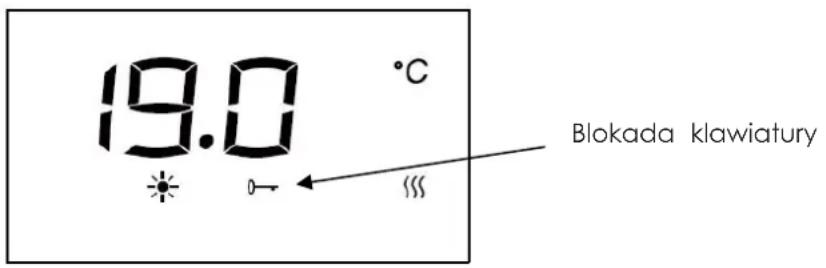

4.10. Blokada klawiatury Aktywacja : Przytrzymaj jednocześnie przycisk "M" i " " przez 5 sekund, aż wyświetlacz pokaże "---". Wprowadź 3-cyfrowy presetowany kod (025): Naciśnij "︿"/"﹀", aby wybrać pierwszą cyfrę 0, następnie naciśnij " ", aby potwierdzić. Naciśnij "︿"/"﹀", aby wybrać drugą cyfrę 2, następnie naciśnij " ", aby potwierdzić. Naciśnij "

", aby wybrać trzecią cyfrę 5, następnie naciśnij " ", aby potwierdzić. Naciśnij " ", aby zakończyć. zaświeci się, sygnalizując aktywację. Dezaktywacja: Powtórz proces: Przytrzymaj "M" i " " przez 5 sekund, aby wejść w tryb PINLOCK. Wprowadź ponownie kod 025 za pomocą przycisków "︿"/"﹀" i " ". Naciśnij " ", aby potwierdzić dezaktywację. zgaśnie. Uwagi: Kod 025 jest niezmienny. Blokada nie dezaktywuje przycisku gotowości, który pozostaje funkcjonalny.PL 14 Blokada wyłącza się automatycznie po odłączeniu zasilania. Aby ponownie ją włączyć, po przywróceniu zasilania przytrzymaj "M" i " " przez 5 sekund i powtórz kroki aktywacji. 4.11. Wskaźnik zachowania energetycznego We wszystkich trybach pracy:: 1)Temperatura ustawiona ≤19°C: Wyświetlana jest zielona etykieta. 2)Temperatura ustawiona 19°C < T ≤24°C: Wyświetlana jest pomarańczowa etykieta. 3)Temperatura ustawiona >24°C: Wyświetlana jest czerwona etykieta. Temperatura zalecana przez ADEME (Francuska Agencja Transformacji Ekologicznej) to 19°C. Wskazanie pełni funkcję prewencyjną dla użytkownika. Wyższe wartości setne temperatury spowodują zwiększone zużycie energii. Uwagi: 1)Tryb czuwania: Wskaźnik oszczędzania energii nie jest wyświetlany, gdy urządzenie jest w stanie czuwania. 2)Nawigacja w podmenu: Wskaźniki oszczędzania energii nie są pokazywane w podmenu. 4.12. Funkcja automatycznego przyciemniania ekranu Po 1 minucie braku aktywności podświetlenie ekranu automatycznie się wyłączy. Naciśnij dowolny przycisk, aby ponownie aktywować podświetlenie ekranu z pełną jasnością (100%). 4.13. Podłączenie WiFi przez TuyaSmart

1) Pobierz aplikację

Aplikację można pobrać znajdując “TuyaSmart” w App Store, albo skanując poniższy kod QR. Blokada klawiaturyPL 15 (instalacja powiodła się)

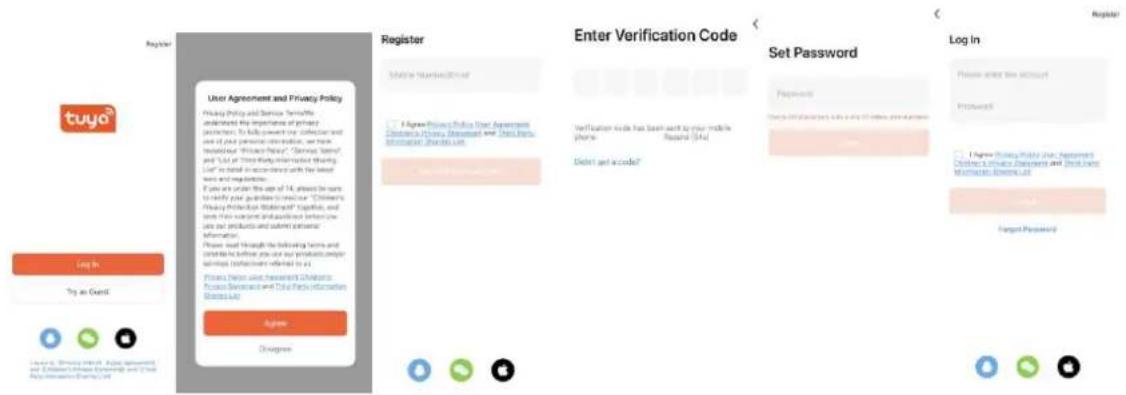

Otwórz aplikację “TuyaSmart”, zarejestruj konto: do rejestracji można użyć zarówno numeru telefonu, jak i adresu e-mail. Otrzymasz kod weryfikacyjny. Wpisz kod i ustal własne hasło. Użyj hasła do zalogowania się.

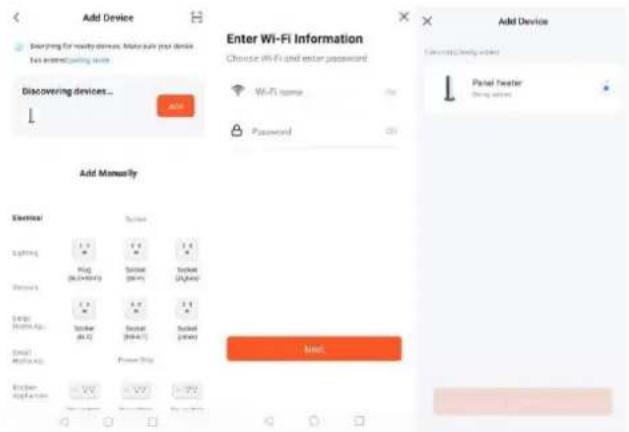

3) Dodaj i podłącz urządzenie

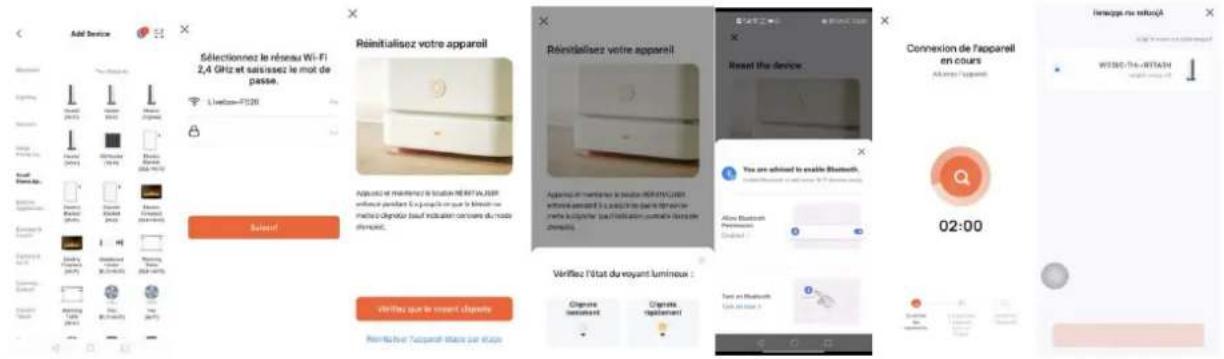

Włóż wtyczkę zasilania i włącz włącznik zasilania. Wybierz tryb “Czuwanie” naciskając przycisk “ ” aż wyświetli się symbol czuwania. Naciskaj “ ” ponad 2 sekundy, wtedy zacznie migać ikonka “ ”. By rozpocząć dodawanie urządzenia, naciśnij ikonę “+” na prawej górnej stronie, albo przycisk “Dodaj urządzenie” na środkowej stronie. Istnieją 2 metody połączenia się z serwisem: Metoda 1: Naciśnij przycisk „Add” na środkowej stronie. Następnie wprowadź hasło Wi-Fi. Naciśnij „next”, aby rozpocząć łączenie. (W tym przypadku należy włączyć Bluetooth i Wi-Fi w telefonie. Należy pamiętać, że obecnie obsługiwane jest tylko Wi-FiPL 16 2,4 GHz. Upewnij się, że Twoja sieć Wi-Fi działa w paśmie 2,4 GHz.) Metoda 2: Wybierz „Small Home appliance” w sekcji „Add Manually”, a następnie wybierz „Heater”. Wprowadź hasło Wi-Fi. Naciśnij „next” i wybierz preferowany status wskaźnika, aby rozpocząć łączenie. (W tym przypadku należy włączyć Bluetooth i Wi-Fi w telefonie. Należy pamiętać, że obecnie obsługiwane jest tylko Wi-Fi 2,4 GHz. Upewnij się, że Twoja sieć Wi-Fi działa w paśmie 2,4 GHz.)

4) Połączono pomyślnie

Gdy połączenie zakończy się sukcesem, ikonka Wi-Fi przestanie migać i będzie świecić stale (również tryb czuwania). Aplikacja wyświetli komunikat “Dodano urządzenie”. Naciśnij “gotowe”, by rozpocząć obsługę urządzenia przez telefon. Uwagi:

1) Jeśli po naciśnięciu “ ” przez 3 minuty nie będzie aktywności trwającej dłużej niż 2

sekundy, to funkcja Wi-Fi przestanie migać i zniknie z ekranu.

2) Jeśli będzie trzeba ponownie połączyć urządzenie z Wi-Fi, to powtórz krok

4.14. Connect WiFi by Smart Life

1) Pobierz aplikacjęPL 17

Aplikację można pobrać znajdując “Smartlife” w App Store, albo skanując poniższy kod QR. (instalacja powiodła się)

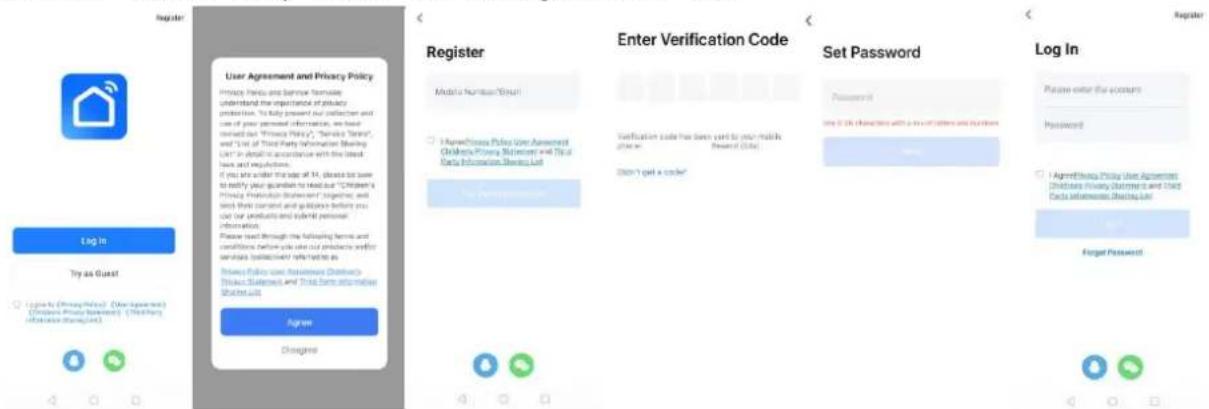

Otwórz aplikację “TuyaSmart”, zarejestruj konto: do rejestracji można użyć zarówno numeru telefonu, jak i adresu e-mail. Otrzymasz kod weryfikacyjny. Wpisz kod i ustal własne hasło. Użyj hasła do zalogowania się.

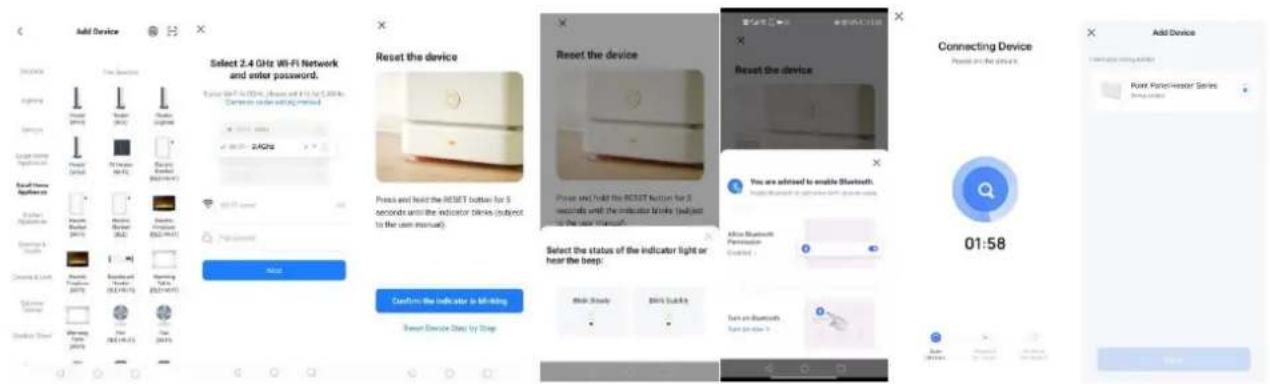

3) Dodaj i podłącz urządzenie

Włóż wtyczkę zasilania i włącz włącznik zasilania. Wybierz tryb “Czuwanie” naciskając przycisk “ ” aż wyświetli się symbol czuwania. Naciskaj “ ” ponad 2 sekundy, wtedy zacznie migać ikonka “ ”. By rozpocząć dodawanie urządzenia, naciśnij ikonę “+” na prawej górnej stronie, albo przycisk “Dodaj urządzenie” na środkowej stronie. Istnieją 2 metody połączenia się z serwisem: Metoda 1: Naciśnij przycisk „Add” na środkowej stronie. Następnie wprowadź hasło Wi-Fi. Naciśnij „next”, aby rozpocząć łączenie. (W tym przypadku należy włączyć Bluetooth i Wi-Fi w telefonie. Należy pamiętać, że obecnie obsługiwane jest tylko Wi-Fi 2,4 GHz. Upewnij się, że Twoja sieć Wi-Fi działa w paśmie 2,4 GHz.)PL 18 Metoda 2: Wybierz „Small Home appliance” w sekcji „Add Manually”, a następnie wybierz „Heater”. Wprowadź hasło Wi-Fi. Naciśnij „next” i wybierz preferowany status wskaźnika, aby rozpocząć łączenie. (W tym przypadku należy włączyć Bluetooth i Wi-Fi w telefonie. Należy pamiętać, że obecnie obsługiwane jest tylko Wi-Fi 2,4 GHz. Upewnij się, że Twoja sieć Wi-Fi działa w paśmie 2,4 GHz.)

4) Połączono pomyślnie

Gdy połączenie zakończy się sukcesem, ikonka Wi-Fi przestanie migać i będzie świecić stale (również tryb czuwania). Aplikacja wyświetli komunikat “Dodano urządzenie”. Naciśnij “gotowe”, by rozpocząć obsługę urządzenia przez telefon. Uwagi:

1) Jeśli po naciśnięciu “ ” przez 3 minuty nie będzie aktywności trwającej dłużej niż 2

sekundy, to funkcja Wi-Fi przestanie migać i zniknie z ekranu.

2) Jeśli będzie trzeba ponownie połączyć urządzenie z Wi-Fi, to powtórz krok

4.15. Funkcja zużycia prądu Z aplikacji można sprawdzić zużycie energii elektrycznej i czas grzania.PL 19

5. W PRZYPADKU PROBLEMÓW

5.1. Rozwiązywanie problemów Urządzenie nie nagrzewa się

• Upewnij się, że urządzenie jest prawidłowo podłączone do sieci elektrycznej i włączone.

• Sprawdź pozycję głównego przełącznika instalacyjnego.

• Zwiększ ustawioną temperaturę na regulatorze.

• Upewnij się, że żadne ubrania nie zakrywają jednostki sterującej.

• Jeśli problem utrzymuje się, skontaktuj się z autoryzowanym dealerem lub wykwalifikowanym specjalistą. Urządzenie nagrzewa się ciągle

• Zmniejsz zaprogramowaną temperaturę na regulatorze urządzenia.

• Sprawdź, czy żadne ubrania nie zakrywają urządzenia sterującego.

• Jeśli urządzenie nadal grzeje, skontaktuj się z sprzedawcą lub wykwalifikowanym specjalistą.

• Możesz dostosować ustawienia kompensacji o ±5°C; szczegóły znajdziesz w sekcji „Regulacja Punktu Temperatury (C)”. Pomieszczenie pozostaje zimne

• Upewnij się, że moc urządzenia odpowiada rozmiarowi pomieszczenia.

• Podczas pierwszego użycia: Pozwól około 2 godzin na osiągnięcie zaprogramowanej temperatury (maksymalne ustawienie nie przyspiesza nagrzewania).PL 20 Urządzenie nie reaguje prawidłowo na polecenia z modułu Pilot Wire

• Sprawdź, czy połączenie jest poprawne i czy moduł działa prawidłowo.

• Skontaktuj się z wykwalifikowanym specjalistą. Urządzenie kontynuuje grzanie mimo otwartego okna przy aktywnym trybie „Wskaźnik zachowania energetycznego”

• Aktywacja funkcji może wymagać kilku minut.

• Różnica temperatur między wnętrzem a otoczeniem może być niewystarczająca do działania funkcji.

• Sprawdź, czy wokół Jednostki Sterującej i urządzenia nie ma przeszkód.

• Jeśli problem utrzymuje się, skontaktuj się z sprzedawcą lub wykwalifikowanym specjalistą. Urządzenie nie uruchamia się ponownie po zamknięciu okna przy aktywnym trybie „Wskaźnik zachowania energetycznego”

• Wykrycie zamknięcia okna przez czujnik może zająć kilka minut.

• Sonda temperatury jest uszkodzona. Wyłącz urządzenie i skontaktuj się ze sprzedawcą.

• Sprawdź, czy wokół Jednostki Sterującej i urządzenia nie ma przeszkód.

• Wyłącz i ponownie włącz funkcję.

• Jeśli opóźnienie reakcji funkcji jest zbyt duże, możesz ręcznie zrestartować urządzenie.

• Jeśli problem utrzymuje się, skontaktuj się z sprzedawcą lub wykwalifikowanym specjalistą. 5.2. Resetowanie Po włączeniu zasilania: W ciągu 10 sekund przytrzymaj jednocześnie przyciski „ ” i „M” przez ponad 2 sekundy. Temperatura docelowa powróci do ustawień fabrycznych (19°C). Wszystkie programy i modyfikacje użytkownika zostaną trwale usunięte. 5.3. W przypadku awarii zasilania Wszystkie powyższe ustawienia temperatury / czasu / dnia tygodnia / programów pozostają ważne do momentu odcięcia zasilania. Po awarii zasilania, gdy zasilanie zostanie przywrócone, urządzenie powróci do trybu i temperatury wybranych przed awarią. W przypadku awarii zasilania urządzenie zachowuje tylko następujące parametry: temperaturę i tryb pracy. Po przywróceniu zasilania należy zresetować datę i godzinę, aby zapewnić prawidłowe działanie różnych programów. Uwaga: Ze względów bezpieczeństwa urządzenie automatycznie wyłączy się po 300PL 21 kolejnych dniach pracy. 5.4. Wymiana termostatu Odłącz system grzewczy przed wymianą termostatu.

Napięcie 230 V ~ 230 V ~ 230 V ~ Częstotliwość 50 Hz 50 Hz 50 Hz Moc znamionowa 1000 W 1500 W 2000W Klasa ochrony

Klasa ochrony IP IPX4 IPX4 IPX4 Pilot przewodowy 6 orders 6 orders 6 orders Częstotliwość pracy: Wi-Fi 2.4GHz (2412-2472MHz) Maks. moc transmisji na częstotliwości radiowej: 17,91dBm Wymagania informacyjne dotyczące zdecentralizowanych elektrycznych urządzeń grzewczych Znak(i) modelu: HR10-T15FBW Pozycja Symbol Wartość Jednostka Pozycja Jednostka Wydajność cieplna Typ sterowania wydajnością cieplną/temperaturą w pomieszczeniu (wybierz jeden) Nominalna wydajność cieplna P nom

Jednoetapowa wydajność cieplna i brak regulacji temperatury pomieszczenia Nie Minimalna wydajność cieplna (orientacyjnie) P min N/A

Dwa lub więcej etapów ręcznych, brak regulacji temperatury pomieszczenia Nie Maksymalna wydajność cieplna w pracy ciągłej P max,c

Regulacja temperatury pomieszczenia przy pomocy mechanicznego termostatu Nie Pobór Elektroniczna regulacja temperatury w pomieszczeniu Nie W trybie wyłączonym P o

Elektroniczna regulacja temperatury NiePL 22 w pomieszczeniu plus timer dzienny W trybie czuwania Psm

Elektroniczna regulacja temperatury w pomieszczeniu plus timer tygodniowy Tak W trybie bezczynności P idle

Inne opcje regulacji (możliwy wybór wielokrotny) W trybie czuwania sieciowego P nsm

Regulacja temperatury w pomieszczeniu, z detekcją obecności Nie Tryb czuwania z wyświetlaczem Informacje lub status Tak Regulacja temperatury w pomieszczeniu, z detekcją otwartego okna Tak Sezonowa efektywność energetyczna ogrzewania pomieszczeń w trybie aktywnym η S,on

opcją kontroli dystansu Tak opcją kontroli adaptacji startu Nie ograniczeniem czasu pracy Nie czujnikiem cieczowym czarnym Nie Funkcja samouczenia się Nie Dokładność sterowania Nie Informacje kontaktowe HOM’Y SAS, GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRANCE Znak(i) modelu: HR15-T15FBW Pozycja Symbol Wartość Jednostka Pozycja Jednostka Wydajność cieplna Typ sterowania wydajnością cieplną/temperaturą w pomieszczeniu (wybierz jeden) Nominalna wydajność cieplna P nom

Jednoetapowa wydajność cieplna i brak regulacji NiePL 23 temperatury pomieszczenia Minimalna wydajność cieplna (orientacyjnie) P min N/D

Dwa lub więcej etapów ręcznych, brak regulacji temperatury pomieszczenia Nie Maksymalna wydajność cieplna w pracy ciągłej P max,c

Regulacja temperatury pomieszczenia przy pomocy mechanicznego termostatu Nie Pobór Elektroniczna regulacja temperatury w pomieszczeniu Nie W trybie wyłączonym P o

Elektroniczna regulacja temperatury w pomieszczeniu plus timer dzienny Nie W trybie czuwania Psm

Elektroniczna regulacja temperatury w pomieszczeniu plus timer tygodniowy Tak W trybie bezczynności P idle

Inne opcje regulacji (możliwy wybór wielokrotny) W trybie czuwania sieciowego P nsm

Regulacja temperatury w pomieszczeniu, z detekcją obecności Nie Tryb czuwania z wyświetlaczem Informacje lub status Tak Regulacja temperatury w pomieszczeniu, z detekcją otwartego okna Tak Sezonowa efektywność energetyczna ogrzewania pomieszczeń w trybie aktywnym η S,on

opcją kontroli dystansu Tak opcją kontroli adaptacji startu Nie ograniczeniem czasu pracy Nie czujnikiem cieczowym czarnym NiePL 24 Funkcja samouczenia się Nie Dokładność sterowania Nie Informacje kontaktowe HOM’Y SAS, GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRANCE Znak(i) modelu: HR20-T15FBW Pozycja Symbol Wartość Jednostka Pozycja Jednostka Wydajność cieplna Typ sterowania wydajnością cieplną/temperaturą w pomieszczeniu (wybierz jeden) Nominalna wydajność cieplna P nom

Jednoetapowa wydajność cieplna i brak regulacji temperatury pomieszczenia Nie Minimalna wydajność cieplna (orientacyjnie) P min N/D

Dwa lub więcej etapów ręcznych, brak regulacji temperatury pomieszczenia Nie Maksymalna wydajność cieplna w pracy ciągłej P max,c

Regulacja temperatury pomieszczenia przy pomocy mechanicznego termostatu Nie Pobór Elektroniczna regulacja temperatury w pomieszczeniu Nie W trybie wyłączonym P o

Elektroniczna regulacja temperatury w pomieszczeniu plus timer dzienny Nie W trybie czuwania Psm

Elektroniczna regulacja temperatury w pomieszczeniu plus timer tygodniowy Tak W trybie bezczynności P idle

Inne opcje regulacji (możliwy wybór wielokrotny) W trybie czuwania sieciowego P nsm

Regulacja temperatury w pomieszczeniu, z detekcją obecności Nie Tryb czuwania z wyświetlaczem Informacje lub status Tak Regulacja temperatury w pomieszczeniu, z detekcją otwartego okna TakPL 25 Sezonowa efektywność energetyczna ogrzewania pomieszczeń w trybie aktywnym η S,on

opcją kontroli dystansu Tak opcją kontroli adaptacji startu Nie ograniczeniem czasu pracy Nie czujnikiem cieczowym czarnym Nie Funkcja samouczenia się Nie Dokładność sterowania Nie Informacje kontaktowe HOM’Y SAS, GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRANCE

7. CZYSZCZENIE I KONSERWACJA

1. Przed przystąpieniem do czyszczenia, wyłącz urządzenie z zasilania i odczekaj aż

2. Obudowę przecieraj wilgotną ściereczką.

3. Regularnie oczyszczaj kratkę i wylot powietrza. Nigdy nie zanurzaj urządzenia w

wodzie, ani nie dopuszczaj do przedostania się wody do urządzenia.

8. RECYKLING (UTYLIZACJA ZUŻYTEGO PRODUKTU)

Symbol przekreślonego kosza na kółkach wskazuje, że produkt należy utylizować oddzielnie od odpadów komunalnych. Produkt należy przekazać do recyklingu zgodnie z lokalnymi przepisami środowiskowymi dotyczącymi gospodarki odpadami. Dzięki oddzieleniu oznakowanego produktu od odpadów domowych przyczyniasz się do zmniejszenia ilości odpadów trafiających do spalarni lub na składowiska oraz minimalizujesz potencjalny negatywny wpływ na zdrowie ludzi i środowisko. Ten produkt został wyprodukowany i dystrybuowany pod odpowiedzialnością firmy Hom’y. THOMSON oraz logo THOMSON są znakami towarowymi używanymi przez Hom’y na licencji. Aby uzyskać więcej informacji, odwiedź www.thomson-brand.com lub zeskanuj kod QR, aby obejrzeć nasz film na YouTube.PL 26 Wszystkie inne produkty, usługi, firmy, znaki towarowe, nazwy handlowe lub produktowe oraz loga wymienione w tym dokumencie pozostają wyłączną własnością ich odpowiednich właścicieli. Importowane przez: HOM'Y SAS GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRANCE Zakłady w Chinach www.mythomson.com [e-mail]

Prezes HOM'Y Podpis i pieczęć

Model : HR10-T15FBW/HR15-T15FBW/HR20-T15FBW Rodzaj produktu : Grzejnik elektryczny Przedsiębiorstwo : HOM’Y SAS,GREEN PARK-Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRANCE Niniejsza deklaracja zgodności jest sporządzana na wyłączną odpowiedzialność producenta. Zdjęcie produktu Przedmiot opisanej powyżej deklaracji jest zgodny z mającym zastosowanie unijnym prawodawstwem harmonizacyjnym: Obowiązujące normy: Dyrektywa LVD2014/35/EU EN60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019+A15:2021+A16:2023 EN60335-2-30:2009+A11:2012+A1:2020+A12:2020+A2:2022+A13:2022 EN62233:2008

Dyrektywa EM C 2014 30 EU (for EU):
