Marke	Thomson
Modell	HR10T16
Produkttyp	Elektrischer Heizkörper mit Sanftwärme
Nennleistung	1000 W (Modell HR10T16)
Stromversorgung	230 V ~ 50 Hz
Schutzklasse	II
IP-Schutzart	IPX4
WiFi-Funktion	Ja, über TuyaSmart- oder Smart Life-Apps (2,4 GHz)
Betriebsmodi	Komfort, ECO, Frostschutz, Programme P1/P2/P3/PRG, Pilotdraht P
Temperaturbereich	7°C bis 32°C (Komfortmodus)
Wochenprogrammierung	Ja, anpassbar (PRG) oder voreingestellt (P1, P2, P3)
Fensteröffnungserkennung	Ja, automatische Umschaltung auf Frostschutz
Tastensperre	Ja, PIN-Code 025
Energieverhaltensanzeige	Grün (≤19°C), Orange (19-24°C), Rot (>24°C)
Display	LCD-Bildschirm mit Hintergrundbeleuchtung
Pilotdraht	6 Befehle
Standby-Verbrauch	0,48 W
Netzwerk-Standby-Verbrauch	0,89 W
Saisonwirkungsgrad	94,0 %
Wartung	Mit feuchtem Tuch reinigen und Gitter absaugen
Sicherheit	Automatische Abschaltung nach 300 Tagen Dauerbetrieb, Überhitzungsschutz
Installation im Badezimmer	Außerhalb des Volumens und Volumen 2 zulässig (gemäß NF C 15-100)

Häufig gestellte Fragen - HR10T16 THOMSON

Wie stelle ich die Temperatur am Heizkörper Thomson HR10T16 ein?

Im Komfort- oder ECO-Modus drücken Sie die Tasten + oder -, um die Temperatur in Schritten von 0,5°C von 7°C bis 32°C einzustellen. Die Temperatur wird nach 5 Sekunden Inaktivität automatisch gespeichert.

Wie verbinde ich den Heizkörper mit dem WiFi?

Laden Sie die App TuyaSmart oder Smart Life herunter. Versetzen Sie das Gerät in den Standby-Modus, halten Sie dann die Taste M 5 Sekunden lang gedrückt, bis das WiFi-Symbol blinkt. Fügen Sie in der App ein Gerät hinzu, wählen Sie 'Kleines Haushaltsgerät' dann 'Heizkörper', und folgen Sie den Anweisungen. Stellen Sie sicher, dass Sie ein 2,4-GHz-WiFi-Netzwerk verwenden.

Was tun, wenn der Heizkörper nicht heizt?

Überprüfen Sie, ob das Gerät richtig angeschlossen ist und der Schutzschalter eingeschaltet ist. Erhöhen Sie die Solltemperatur. Stellen Sie sicher, dass kein Gegenstand den Sensor abdeckt. Wenn das Problem weiterhin besteht, wenden Sie sich an einen qualifizierten Fachmann.

Wie aktiviere ich die Kindersicherung?

Drücken Sie gleichzeitig die Tasten M und + für 5 Sekunden. Das Display zeigt '---' an. Geben Sie den Code 025 mit den Pfeiltasten ein und bestätigen Sie mit der Taste ≡. Das Sperrsymbol erscheint. Zum Deaktivieren wiederholen Sie den Vorgang.

Wie programmiere ich den Heizkörper für die Woche?

Drücken Sie M, um in das Menü zu gelangen, wählen Sie Pr mit den Pfeiltasten und bestätigen Sie. Stellen Sie Tag, Uhrzeit ein und wählen Sie für jeden Zeitraum den Komfort- oder ECO-Modus. Bestätigen Sie jeden Schritt mit ≡. Drücken Sie zum Beenden M.

Was bedeutet das Symbol für offenes Fenster?

Das Symbol erscheint, wenn die Fensteröffnungserkennung aktiviert ist. Wenn ein Temperaturabfall von 5°C erkannt wird, schaltet das Gerät automatisch in den Frostschutzmodus (7°C) um. Es kehrt zum vorherigen Modus zurück, wenn die Temperatur um 2°C ansteigt.

Wie setze ich den Heizkörper auf die Werkseinstellungen zurück?

Drücken Sie innerhalb von 10 Sekunden nach dem Einschalten gleichzeitig die Tasten + und M für mehr als 2 Sekunden. Die Zieltemperatur kehrt auf 19°C zurück und alle benutzerdefinierten Einstellungen werden gelöscht.

Der Heizkörper heizt ununterbrochen, was tun?

Verringern Sie die programmierte Temperatur. Überprüfen Sie, ob kein Kleidungsstück das Bedienelement abdeckt. Sie können auch die Temperaturkalibrierung im Menü C anpassen (Kompensation von ±5°C). Wenn das Problem weiterhin besteht, wenden Sie sich an einen Fachmann.

Kann ich diesen Heizkörper im Badezimmer verwenden?

Ja, er kann außerhalb des Volumens und im Volumen 2 gemäß der Norm NF C 15-100 installiert werden. Er muss durch eine Fehlerstrom-Schutzeinrichtung (RCD) 30 mA geschützt sein. Stellen Sie das Gerät nicht in Reichweite einer Dusche oder Badewanne auf.

Wie reinige ich den Heizkörper Thomson HR10T16?

Schalten Sie vor der Reinigung die Stromversorgung aus und lassen Sie das Gerät abkühlen. Verwenden Sie einen Staubsauger, um den Staub von den Gittern zu entfernen. Reinigen Sie die Außenseite mit einem feuchten Tuch und trocknen Sie sie anschließend. Tauchen Sie das Gerät niemals in Wasser.

BEDIENUNGSANLEITUNG HR10T16 THOMSON

1. SICHERHEITSHINWEISE 3
2. INSTALLATION 4

2.1. FIXIERUNG 4
2.2. INSTALLATION IM BADEZIMMER 5
2.3.ELEKTRISCHE ANSCHLUSSE 6

1. VERWENDUNG DES HEIZGERÄTS 6

3.1.LCD-Anzeige 7
3.2.Bedienfeld 7

4.BETRIEB 8

4.1.Temperaturanpassung 8
4.2.Modusauswahl 9
4.3. Einstellungsmenü 11
4.4. Zeiteinstellung (td) 11
4.5.BenutzerdefinierteProgrammeinstellungen(PRG) 11
4.6.Temperaturkalibrierungseinstellung 12
4.7. ECO-Modus Sollwerteinstellung 12
4.8. Fensteröffnungserkennungsfunktion 12
4.9.Heizsymbol 13

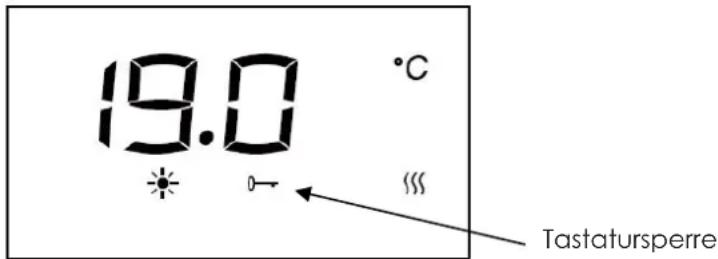

4.10. Tastatursperre 13
4.11. Energieverhaltensanzeige 13
4.12. Automatische Display-Dimmung 14

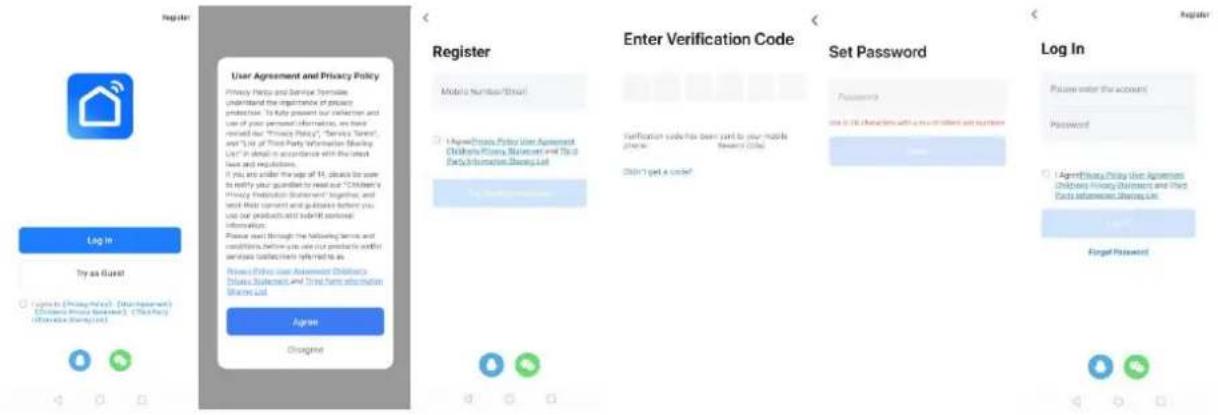

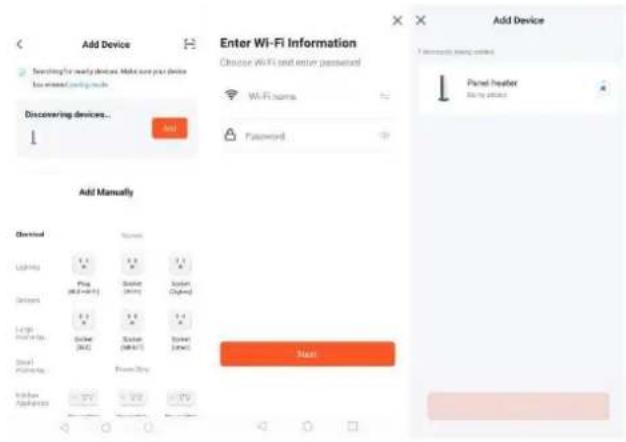

4.13. Verbindungsherstellung mit dem WLAN über TuyaSmart 14
4.14. Verbindungsherstellung mit dem WLAN über Smart Life 16
4.15. Funktion „Stromverbrauch" 19

1. IM FALLE VON PROBLEME 19

5.1.Fehlerbehebung 19
5.2.Zurücksetzen 20
5.3. Bei Stromausfall 21
5.4. Thermostatautausch 21

1. TECHNISCHE SPEZifikATIONEN 21
2. REINIGUNG UND PFLEGE 25
3. RECYCLING (ENTSORGUNG DES PRODUKTS AM ENDE SEINER LEBENSDAUXER) 25

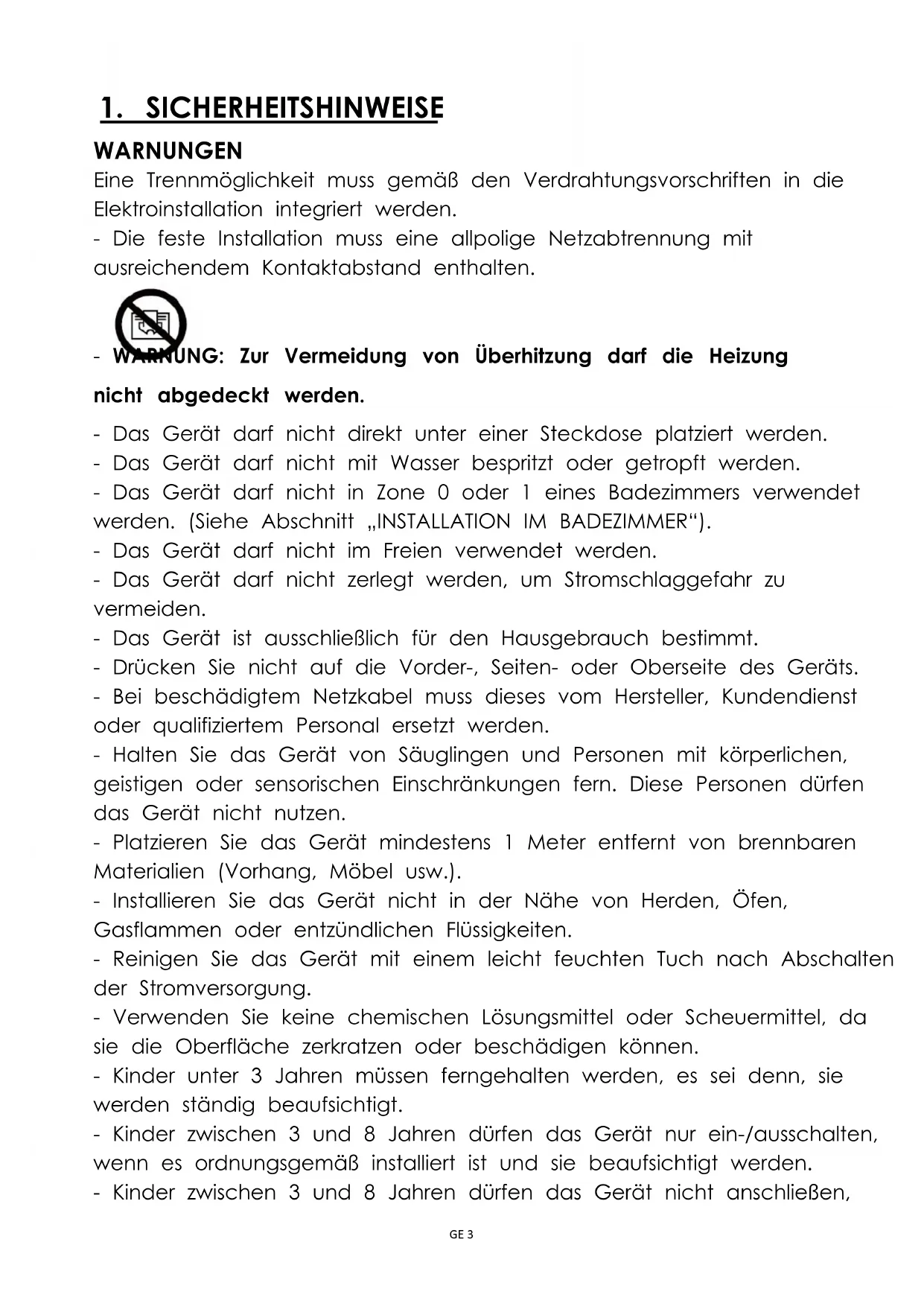

1. SICHERHEITSHINWEISE

WARNING

Eine Trennmöglichkeit muss gemäß den Verdrahtungsvorschriften in die Elektroinstallation integriert werden.

• Die feste Installation muss eine allpolige Netzabtrennung mit ausreichendem Kontaktabstand enthalten.

- WARNUNG: Zur Vermeidung von Überhitzung darf die Heizung nicht abgedeckt werden.

• Das Gerät darf nicht direkt unter einer Steckdose platziert werden.
• Das Gerätarf nicht mit Wasser bespritzt oder getropft werden.
• Das Gerätarf nicht in Zone 0 oder 1 eines Badezimmers verwendet werden. (Siehe Abschnitt „INSTALLATION IM BADEZIMMER").
• Das Gerät darf nicht im Freien verwendet werden.
• Das Gerät darf nicht zerlegt werden, um Stromschlaggefahren zu vermeiden.
• Das Gerät ist ausschließlich für den Hausgebrauch bestimmt.
• Drücken Sie nicht auf die Vorder-, Seiten- oder Oberseite des Geräts.
• Bei beschädigtem Netzkabel muss diesen vom Hersteller, Kundendienst oder qualifiziertem Personal ersetzt werden.
• Halten Sie das Gerät von Säuglingen und Personen mit körperlichen, geistigen oder sensorischen Einschränkungen fern. Diese Personen dürfen das Gerät nicht nutzen.
• Platzieren Sie das Gerät mindestens 1 Meter entfernt von brennbaren Materialien (Vorhang, Möbel usw.).
• Installieren Sie das Gerät nicht in der Höhe von Herden, Öfen, Gasflammen oder entzündlichen Flüssigkeiten.
• Reinigen Sie das Gerät mit einem leicht feuchten Tuch nach Abschalten der Stromversorgung.
• Verwenden Sie keine chemischen Lösungsmittel oder Scheuermittel, das sie die Oberfläche zerkratzen oder beschädigen können.
• Kinder unter 3 Jahren müssen fergengehalten werden, es sei dess, sie werden ständig beaufsichtigt.
• Kinder zwischen 3 und 8 Jahren dürfen das Gerät nur ein-/ausschalten, wenn es ordnungsgemäß installiert ist und sie beaufsichtigt werden.
• Kinder zwischen 3 und 8 Jahren dürfen das Gerät nicht anschließen,

einstellen, reinigen oder warten.

WARNING: Einige Teile des Geräts können heißt werden und Verbrennungen verursichen. Besondere Vorsicht ist bei Kindern und gefährdeten Personen geboten.

• Der Heizkörper muss so installiert sein, dass Schalter für Personen in der Badewanne oder Dusche unerreichbar sind.
• Das Gerät muss über einen Fehlerstromschutzschalter (RCD) mit einem maximalen Fehlerstrom von 30 mA angeschlossen werden.
• Dieses Produkt entspricht den europäischen Normen EN60335-1, EN60335-2-30 und der Richtlinie 2014/30/EU zur Funkstörung.
• Zur Befestigung mit Schrauben siehe Abschnitt „INSTALLATION".
• Das Gerät kann von Kindern ab 8 Jahren und eingeschränkten Personen unter Aufsicht verwendet werden, wenn sie die Gefahren verstehen.
• Kinder dürfen nicht mit dem Gerät spielen.
• Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführrt werden.

2. INSTALLATION

WICHTIGE EMPFEHLUNGEN - VOR DER INSTALLATION LESEN

• Installieren Sie das Gerät nicht direkt unter einer Steckdose.
• Installieren Sie das Gerät nicht in feuchten Räumen oder in der Höhe von Wasserquellen.
• Verwenden Sie das Gerät nicht im Freien.
• Installieren Sie das Gerät nicht in Zugluft, die seine Regelung stären können.
• Stellen Sie das Gerät nicht in der Nähe von Hindernissen auf, die den Luftstrom befindern.
• Befestigen Sie den Heizkörper vertikal an der Wand, wie nachfolgend beschrieben.
• Wahlen Sie Schrauben und Dübel, die zum Wandmaterial und zum Gewicht des Geräts passen.

2.1. FIXIERUNG

(5)

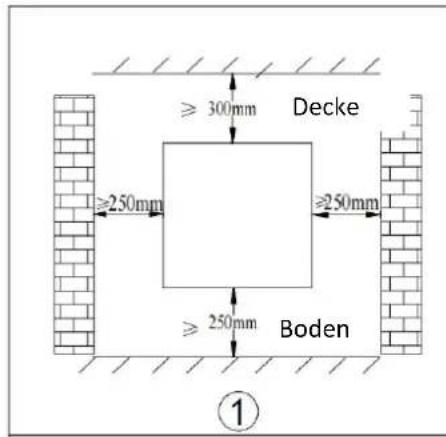

1. Wahlen Sie einen geeigneten Installationsort für den Heizkörper. (Abb. 1)

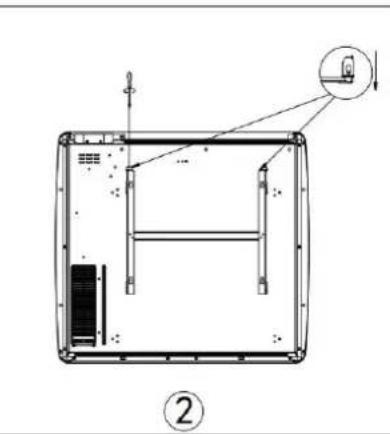

2. Demontieren Sie die Wandhalterung, indem Sie die Schraube lockern (nicht entfern) und die Metallplatten aus den Lächernziehen. Entfernen Sie die Halterung durch Herunterziehen. (Abb. 2)

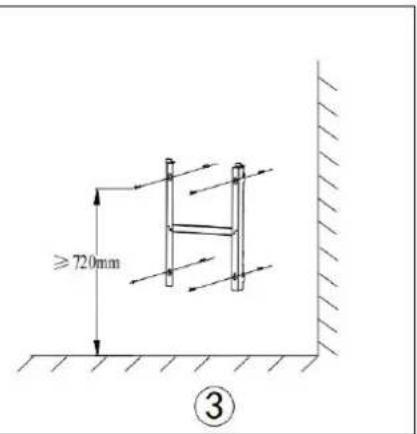

3. Überprüfen Sie mit einer Wasserwaage, ob die Halterung waagerecht ist, und markieren Sie die Position von 4 LÖchern an der Wand. Bohren Sie 4 LÖcher mit einem zum Dübeldurchmesser passenden Bohrer. Setzen Sie die Dübel ein und schrauben Sie die Halterung fest an die Wand. (Abb. 3)
4. Heizkörper an der Halterung befestigen (Abb. 4):
   A: Heizkörper an den 4 Haken ausrichten.
   B: Heizkörper nach untenziehen.
5. Schieber den Sie die Metallplatten in die Locher undziehen Sie die Schrauben fest, um die Halterung zu sichern. (Abb. 5)

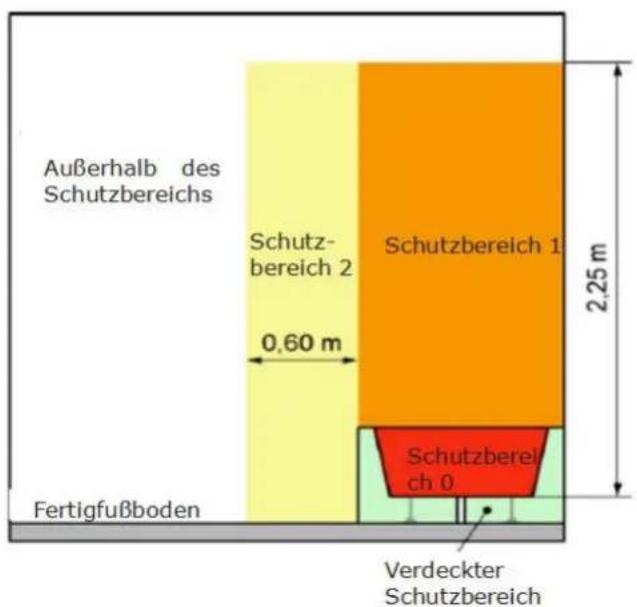

2.2. INSTALLATION IM BADEZIMMER

Warnung: Dieses Gerätarf nur in Zone 2 oder außerhalb der

Badezimmerzonen installiert werden, gemäß der französischen Norm NF C 15-100 für elektrische Hausinstallationen.

Hinweis: Die Zeichnung dient nur zur Veranschaulichung.
Wir empfehlen, einen Fach-Elektriker zur Unterstützung zu kontaktieren.

2.3. ELEKTRISCHE ANSCHLUSSE

ACHTUNG: Vor Arbeiten die Stromversorgung am Hauptschalter deaktivieren.

• Die Installation muss nach geltenden Normen erfolgen (z.B. NF C15-100 ir Frankreich).
• Das Gerät muss an eine Standard-Wanddose angeschlossen werden (mind. 25 cm über dem Boden).
• Das Gerät darf nicht an eine Steckdose mit Netzstecker angeschlossen werden.
• In Wohnräumen mit Badewanne/Dusche und Stromkreisen ≤ 32 A muss der Stromkreis mit einem Fl-Schutzschalter (RCD) ≤ 30 mA gesichert sein. Das Gerätarf nicht mit dem Erdungskabel (gelb-grüner Draht) verbunden werden.

ELEKTRISCHER ANSCHLUSS

• Blauer oder hellgrauer Draht: An Neutralleiter (230V) anschließen.
• Brauner oder roter Draht: An Phase (230V) anschließen.
• Schwarzer Draht: An Steuerdraht (optional für externe Steuerung). Nicht an Erde anschließen!
• Ohne Steuerdraht? Isolieren Sie das freiie Ende des schwarzen Drahts, um Kontakt mit anderen Leitern zu vermeiden.

3. VERWENDUNG DES HEIZGERÄTS

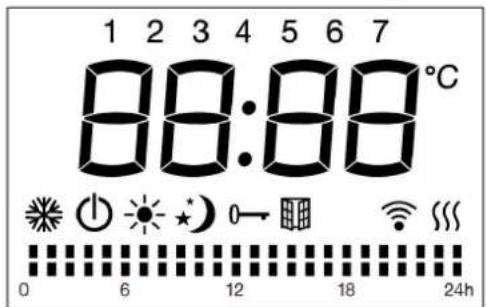

3.1. LCD-Anzeige

Symbol	Funktion
	Standby-Modus (Gerät aus, aber stromversorgt).
	Frostschutzmodus (hält ~7°C).
	Komfortmodus (Solltemperatur).
	ECO-Modus: Temperatur 3°C (Standard) niedriger als Komfortmodus. Einstellbar auf 2°C oder 4°C.
P	Pilotdraught-Modus (external Programmierung).
	Fensterdetektor-Funktion.
	Tastafursperre.
	WiFi
	Heizungsindikator (aktiv bei Betrieb).
°C	Temperatur (°C).
Wächentliche personalisierte Modi
	Komfortmodus aktiv
	ECO-Modus aktiv

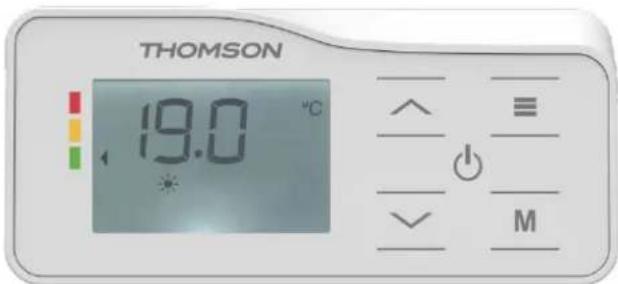

3.2. Bedienfeld

Symbol	Funktion
	Stand-by
	Bestätigungsstaste oder Auswahr zwischen folgenden Modi: Komfortmodus Ökomodus Frostschutzmodus P1/P2/P3/PRG (Benutzerdefiniertes Programm)/Pilotdraught-Modus
M	Betreten Sie das Einstellungenmenü, um die Zeit anzupassen(fd), das Benutzerdefinierte Programm zu bearbeiten(Pr), die Temperatur zu kalibrieren(C) oder e ECO-Sollwert zuändern(EC).
Touch / ∧ ∨	Zeit, Wochentag, Temperatur einstellen Wählen Sie im Benutzerdefinierten Programm zwischen Komfortmodus oder Ökomodus. Temperatur von 7°C bis 32°C einstellen (Schrittweite: 0,5°C pro Druck).

4. BETRIEB

Bei der erstmaligen Inbetriebnahme stellen Sie die Uhrzeit gemäß der

Systemaufforderung ein, um die Modi P1/P2/P3/PRG korrekt nutzen zu konnen. Die

Zeiteinstellung wird im Abschnitt "Zeitanpassung" beschreiben. Bei Nichtaktivität

innerhalb von 10 Sekunden wird die Werkseinstellung (Montag 12:00 Uhr) automatisch übernommen.

Beim ersten Einsatz startet das Gerät automatisch im Komfortmodus mit einer Voreinstellung von 19^ .

Bei einem Stromausfall setzt der Heizkörper nach Wiederherstellung der

Stromversorgung den Betrieb mit den zuvor gewählten Einstellungen fort.

4.1. Temperaturanpassung

Im Komfortmodus oder ECO-Modus (Frostschutzmodus ausgeschlossen) ist die Temperatur einstellbar. Drücken Sie « » oder « «, um die gewünschte Temperatur zwischen 7° C und 32° C im Komfortmodus in 0,5°C-Schritten auszuwahlen. Die Standardtemperaturdifferenz zwischen ECO-Modus und Komfortmodus beträgt 3° C,

und der Standardtemperaturbereich des ECO-Modus liegt zwischen 4^ C und 29^ C. Drücken Sie andere Tasten außer « » oder « », um die Einstellung zu bestätigten; andernfalls führt das Gerät eine automatische Speicherung innerhalb von 5 Sekunden durch. Wenn die Raumtemperatur die eingestellte Temperatur übersteigt, schaltet die Heizung die Erwärzung ab.

4.2. Modusausbahl

Drücken Sie kurz die Taste, um durch folgende Modi zu wechseln:

Komfortmodus / Ökomodus / Frostschutzmodus / P1 / P2 / P3 / PRG (Benutzerdefinierte Programm) / Pilotdraught-Modus P. Nach 5 Sekunden Blinken zeigt das Display die Solltemperatur an (außer im P-Modus).

KOMPORTMODUS: Das Symbol leuchter, das Display zeigt die Solltemperatur. Kurzes Drucken von „ oder „ passst die Temperatur an.

ÖKOMODUS: Das Symbol leuchtet, das Display zeigt die Solltemperatur. Kurzes Drücken von „ oder „ passt die Temperatur an.

FROSTSCHUTZMODUS: Das Symbol leuchtet, das Gerät hält etwa 7^ .

P1/P2/P3 MODI: Voreingestellte Programme (siehe unten).

3 Vordefinierte Programme (P1/P2/P3)

PROGRAMM P1	UHRZEIT	MODUS
MONTAG BIS FREITAG	0:00-6:00	ECO
	6:00-9:00	Komfort
	9:00-16:00	ECO
	16:00-23:00	Komfort
	23:00-0:00	ECO
SAMSTAG UND SONTAG	0:00-7:00	ECO
	7:00-23:00	Komfort
	23:00-0:00	ECO

PROGRAMM P2	UHRZEIT	MODUS
MONTAG BIS SONTAG	0:00-7:00	ECO
	7:00-23:00	Komfort
	23:00-0:00	ECO

PROGRAMM P3	UHRZEIT	MODUS
MONTAG BIS FREITAG	0:00-6:00	ECO
	6:00-9:00	Komfort
	9:00-13:00	ECO
	13:00-23:00	Komfort
	23:00-0:00	ECO
SAMSTAG UND SONNTAG	0:00-7:00	ECO
	7:00-23:00	Komfort
	23:00-0:00	ECO

Die vordefinierten Programme sind wie folgt festgelegt:

Die Zeitfenster der P1/P2/P3-Programme sind fest (nicht anpassbar) - nur die

Solltemperatur kann geändert werden. Der Ökomodus hält standardmäßig eine

Temperatur, die 3^ unter dem Komfortmodus liegt. Um den Temperaturunterschied zwischen Komfort/Öko anzupassen, siehe 4.5 Benutzerdefinierte

Programmeinstellungen. Um individuelle Zeitfenster festzulegen, verwenden Sie das Benutzerdefinierte Programm (PRG).

PRG-MODI

Der Modus PRG ist ein kostenloses wochentliches individuelles Programm.

Wenn der Modus PRG ausgewählt wird, leuchtet das Symbol auf dem Bildschirm, und der aktuelle Temperaturwert wird in der Mitte angezeigt.

Der Modus PRG ist standardmäßig so konfiguriert, dass er 24 Stunden am Tag im KOMFORT-Modus (vordefinierte Komforttemperatur) arbeitet. Während des Betriebs im Modus Pr zeigt der Bildschirm das Symbol des aktuellen Modus an: KOMFORT-Modus und ECO-Modus.

PILOTDRAHT-MODUS P:

Im Pilotdraht-Modus P erfolgt die Heizungssteuerung über einen externen Timer. Bei externer Programmumschaltung zeigt das Display das entsprechende Modussymbol an:

Externe Moduseinstellung	Angezeigtes Symbol
Komfortbetrieb	P
Komfortbetrieb	P-1
Komfortbetrieb	P-2
Eco-Modus	P
Antifrost-Modus	P
Standby-Modus	P

4.3. Einstellungenmenu

Halten Sie die Taste „M" gedrückt, um das Einstellungsmenü zu öffnen/zu verlassen. Das Menu zeigt folgende Funktionsoptionen: :

td:Zeiteinstellung

Pr: Wochenprogramm (Benutzerdefiniert)

C: Temperaturkalibrierung

Ec: Eco-Modus-Temperaturdifferenz

Mit der Taste „ blättern Sie im Uhrzeigersinn durch die Optionen (td → Pr → C → mit „ rückwärts (gegen den Uhrzeigersinn). Das ausgewählte Symbol blinkt.

4.4. Zeiteinstellung (td)

Im Einstellungenmenü mit „ oder „ auf „ td“ gehen, dann kurz „ drücken, um die Zeiteinstellung zu öffnen.

Stunden (00-23) mit „/„ einstellen, dann „ drücken, um Minuten (00-59) einzustellen.

Minutes mit „/„ einstellen, dann „ drücken, um den Wochentag (1-7) zu wahlen:

1 = Montag, 7 = Sonntag

Mit bestätigen. Bei 10 Sekunden Inaktivität speichert das Gerät automatisch und kehrt zum Hauptbildschirm darüber.

Hinweis: Zeit/Datum müssen vor anderen Einstellungen konfiguriert werden.

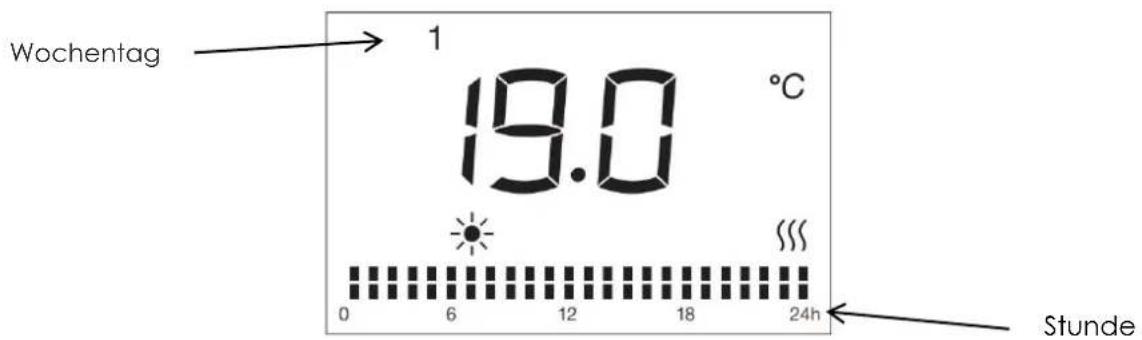

4.5. Benutzerdefinierte Programmeinstellungen(PRG)

Im Einstellungsmenü drücken Sie « » oder « », um « Pr » auszuwahlen, und drucken

Sie kurz «», um in die Pr-Wochenprogramm-Einstellungenoberfläche zu gelangen (das anpassbare Programm).

Das Standardeinstellungssymbol leuchtet auf, und die Zahl « 1 »

(1=Montag), die den Wochentag repraesientiert, blinkt.

Stellen Sie den Wochentag mit der Taste ein (1=MONTAG,

2=DIENSTAG,...7=SONNTAG) und bestätigen Sie durch Drucken der Taste.

Drucken Sie, um die Stunde (1-24) auszuwahlen. Für jeder Stunde gibt es 2

alternative Modi: Komfortmodus und Eco-Modus Das Symbol des personalisierten

Programmmodus für die Stunde blinkt.

Drucken Sie, um zwischen KOMFORT-Modus und ECO-Modu zu wahlen.

Um das ausgewählte Programm für Tag 1 (MONTAG) zu bestäften: Drücken Sie die Taste.

Um die Einstellung bis Tag 7 (SONntag) abzuschreiben: Wiederholen Sie den Vorgang mehrfach.

Drücken Sie die M-Taste, um alle Einstellungen zu bestätigten; andernfalls speichert das Gerät die Einstellungen automatisch nach 30 Sekunden und keht zur Betriebsoberfläche darüber.

4.6. Temperaturkalibrierungseinstellung

Im Einstellungsmenü drücken Sie „ oder „ um „C" auszuwahlen, dann kurz „ drücken um die Temperaturkalibrierungsaberfläche aufzurufen. Standardmäßige zeigt das Display „0". Verwenden Sie „/„ zur Temperaturkompensation (±5°C). Beispiel: Wenn die Hezung auf 24°C eingestellt ist, das Thermometer aber 22°C anziegt. wahren Sie - als Kalibrierungswert.

4.7. ECO-Modus Sollwerteinstellung

Der Standardtemperaturunterschied zwischen KOMFORT- und ECO-Modus beträgt. 3 Ändern Sie den Sollwert in 1^ -Schritten auf 2^ oder 4^ .

Drücken Sie Menütaste M, dann „/„ zur Auswahl von „Ec". Mit „“ gelangen Sie in die Parameteroberfläche.

Mit „/„ “den Sollwert anpassen. Mit „ bestätigen, sonst speichert das Gerä automatisch nach 5 Sekunden und kehrt zum Betriebsdisplay darüber.

4.8. Fensteröffnungserkennungsfunktion

Halten Sie 3 Sekunden gedrückt, "blinkt. Das Display zeigt on" oder oF". Mit, /, auswahlen.

Bei „on“ wird die Funktion aktiviert (Symbol „“ erscheint). Bei 5^ Temperaturabfallschaltet das Gerät in Frostschutzmodus (Display zeitblinkende „ 7^ " mit Symbol

an). Rückkehr bei 2^ Temperaturanstieg. Falls die Temperatur nicht um mehr als 2^ ansteigt, drücken Sie eine beliebige Taste, um den Frostschutzmodus zu verlassen. Werksstandard: ^* (deaktiviert).

4.9. Heizsymbol

1) Wenn die Umgebungstemperatur unter den Sollwert fällt und die Heizung startet, leuchtet das Heizsymbol auf. Steigt die Temperatur über den Sollwert, erlischt das Symbol.
2) Im Standby-Modus wird das Heizsymbol nicht angezeigt.

4.10. Tastatursperre

Aktivierung:

Halten Sie die Tasten M und 具有良好 5 Sekunden gedrückt, bis 一 - 一 - 一 erscheint.
Geben Sie das 3-stellige Standardpassword (025) ein:

Drucken Si\~/ um die erste Ziffer 0 auszwahlen, dann zur Bestätigung.

Drucken Sie / für die zweite Ziffer 2, dann.

Drücken Sie / für die dritte Ziffer 5, dann zum Abschluss. Das Sperrsymbol leuchtet.

Deaktivierung:

Wiederholen Sie den Vorgang: Halten Sie M + 5 Sekunden, um den PIN-Modus zu öffnen.

Geben Sie das Password (025) mit / und erneut ein. Drücken Sie zur Deaktivierung. Das Symbol erlischt.

Hinweise:

1) Das Password (025) ist nicht änderbar.
2) Die Sperre deaktiviert nicht die Standby-Taste (bleibt nutzbar).
3) Bei Stromausfall wird die Sperre aufgehoben. Nach Wiederkehr: M + 5 Sekunden drücken und erneut aktivieren.

4.11. Energieverhaltensanzeige

In allen Betriebsmodi:

1) Temperatur ≤ 19^ : Grünes Label wird angezeigt.

2) Temperatur 19^ < T ≤ 24^ : Oranges Label wird angezeigt.
3) Temperatur >24^ : Rotes Label wird angezeigt.

Die empfohlene Temperatur der ADEME (französische Agentur für ökologischen Wandel) beträgt 19^ . These Anzeige dient als Benutzerhinweis.

Höhere Solltemperaturen erhöhen den Energieverbrauch.

Hinweise:

1) Standby-Modus: Keine Energieanzeige im Standby.
2) Untermenüs: Energieanzeigen werden in Untermenüs nicht angezeigt.

4.12. Automatische Display-Dimmung

Nach 1 Minute Inaktivität schaltet die Hintergrundbeleuchting automatisch ab. Drücken Sie eine beliebige Taste, um die Beleuchting mit 100% Helligkeit zu reaktivieren.

4.13. Verbindungsherstellung mit dem WLAN über TuyaSmart

1) Herunterladen der APP

Die App kann heruntergeladen werden, indem Sie im App-Store nach „Smart Life" suchen oder den folgenden QR-Code scannen.

(Erfolgreich installment)

2) Registrierung

Öffnen Sie die „TUYA WIFI"-App und registrierten Sie ein Konto. Zur Registierung kann entweder eine Telefonnummer oder eine E-Mail-Adresse verwendet werden. Sie erhalten daraufhin einen Bestätigungscode. Geben Sie den Bestätigungscode ein und gegen Sie dann Ihr persönliches Password fest. Verwenden Sie zum Anmelden Ihr Password.

1) Hinzufügen und verbinden mit einem Gerät

Hinzufugen und verbinden mit einem Gerät

Stecken Sie den Netzstecker in die Steckdose und schalten Sie das Gerät am den Ein/Aus-Schalter ein. Wahlen Sie den „Standby“-Modus, indem Sie die Taste drücken, bis das Symbol „Standby“ angezeigt wird. Halten Sie die Taste ],länger als 2 Sekunden gedrückt und das Symbol „ blinkt auf.

Drücken Sie auf das Symbol „+“ rechts oben auf der Seite oder auf die Schaltfläche „Gerät hinzufügen" in der Seitenmitte, um ein Gerät hinzuzufügen.

Es gibt 2 Methoden zur Verbindungsherstellung mit dem Dienst:

Methode 1: Drücken Sie auf die Schaltfläche „Hinzufügen" in der Seitenmitte und geben Sie das WLAN-Password ein. Drücken Sie zur Verbindungsherstellung auf „Weiter" (in diesen Fall muss das Bluetooth/Wifi Ihr Telefon aktiviert sein, derzeit werden nur 2,4 GHz WLAN-Netzwerke unterstützt,itte stellen Sie sicherr., dass ihr WLAN-Router 2,4 GHz unterstützen).

Methode 2: Wahlen Sie „Kleines Haushaltsgerät" unter „Manuell hinzufugen" aus. Wahlen Sie dann „Heizung" aus. Geben Sie dann das WLAN-Password ein. Drücken Sie auf „Weiter" und wahren Sie zur Verbindungsherstellung den Status der Kontrollanzeige aus (in diesen Fall muss das Bluetooth/Wifi Ihr Telefon aktiviert sein, derzeit werden nur 2,4 GHz WLAN-Netzwerke unterstützt,itte stellen Sie sicher,dass Ihr WLAN-Router 2, GHz unterstützen).

3) Erfolgreiche Verbindungsherstellung

Sobald die Verbindung erfolgreich hergestellt wurde, hört das WLAN-S auf zu blinken und leuchtet konstant auf (auch im Standby-Modus). D zeigt außerdem „Gerät erfolgreich hinzugeführ“ an.

Drücken Sie auf „Fertig", um mit der Bedienung des Geräts über Ihr 1 zu beginnen.

Hinweise:

Wenn innerhalb von 3 Minuten nach dem 2-sekündigen Drücken von „keine Bedienung erfolgt, hört die WLAN-Funktionsanzeige auf zu blinken und verschwindet vom Bildschirm.

Falls die WLAN-Verbindung zum Gerät erneut hergestellt werden muss, wiederholen Sie Schritt 3.

4.14. Verbindungsherstellung mit dem WLAN über Smart

Life

2) Herunterladen der APP

Die App kann heruntergeladen werden, indem Sie im App-Store nach „Smart Life"uchen oder den folgenden QR-Code scannen.

(Erfolgreich installiert)

3) RegistrierungErfolgreich installiert

Öffnen Sie die „Smart Life“-App und registrierten Sie ein Konto. Zur Registrierung kann entweder eine Telefonnummer oder eine E-Mail-Adresse verwendet werden. Sie erhalten daraufhin einen Bestätigungscode.

Geben Sie den Bestätigungscode ein und legen Sie dann Ihr persönliches Password fest. Verwenden Sie zum Anmelden Ihr Password.

4) Hinzufügen und verbinden mit einem Gerät

Hinzufugen und verbinden mit einem Gerät

Stecken Sie den Netzstecker in die Steckdose und schalten Sie da Gerät am den Ein/Aus-Schalter ein. Wahlen Sie den „Standby“-Möindem Sie die Taste

drücken, bis das Symbol „Standby" angezeigt wird. Halten Sie Taste

Länger als 2 Sekunden gedrückt und das Symbol „“ blinkt au Drücken Sie auf das Symbol „+“ rechts oben auf der Seite oder

Schaltfläche „Gerät hinzufügen" in der Seitenmitte, um ein Gerät hinzuzufügen.

Es gibt 2 Methoden zur Verbindungsherstellung mit dem Dienst:

Methode 1: Drücken Sie auf die Schaltfläche „Hinzufügen" in der Seitenmitte und geben Sie das WLAN-Password ein. Drücken Sie zur Verbindungsherstellung auf „Weiter" (in diesen Fall muss das Bluetooth/Wifi Ihres Telefon's aktiviert sein, derzeit werden nur 2,4 GHz WLAN-Netzwerke unterstützt,itte stellen Sie sicher,dass Ihr WLAN-Router 2,4 GHz unterstützen).

Methode 2: Wahlen Sie „Kleines Haushaltsgerät" unter „Manuell hinzufugen" aus.

Wahlen Sie dann „Heizung" aus. Geben Sie dann das WLAN-Password ein. Drücken Sie auf „Weiter" und wahren Sie zur Verbindungsherstellung den Status der Kontrollanzeige aus (in thisem Fall muss das Bluetooth/Wifi Ihres Telefons aktiviert sein, derzeit werden nur 2,4 GHz WLAN-Netzwerke unterstützt,itte stellen Sie sicher,dass Ihr WLAN-Router 2, GHz unterstützen).

5) Erfolgreiche Verbindungsherstellung

Sobald die Verbindung erfolgreich hergestellt wurde, hört das WLAN-Sy auf zu blinken und leuchtet konstant auf (auch im Standby-Modus). Di

zeigt außerdem „Gerät erfolgreich hinzugeführ" an.

Drücken Sie auf „Fertig", um mit der Bedienung des Geräts über Ihr Telefon zu beginnen.

Hinweise:

Wenn innerhalb von 3 Minuten nach dem 2-sekündigen Drucken von

keine Bedienung erfolgt, hört die WLAN-Funktionsanzeige auf zu blinken und verschwindet vom Bildschirm.

Falls die WLAN-Verbindung zum Gerät erneut hergestellt werden muss, wiederholen Sie Schritt 3.

4.15. Funktion „Stromverbrauch“

Der Stromverbrauch und die Heizdauer konnen über die APP kontrolliert werden.

5. IM FALLE VON PROBLEME

5.1. Fehlerbehebung

Das Gerätheits nicht	Stellen Sie sicher, dass das Gerät ordnungsgemäß an dc Stromnetz angeschlossen und eingeschaltet ist. Überprüfen Sie die Position des Hauptinstallationsschalters. Erhöhen Sie die Solltemperatur am Regler. Stellen Sie sicher, dass keine Kleidung die Steuereinheit bedeckt. Wenn das Problem weiterhin besteht, wenden Sie sich a einen autorisierten Handler oder qualifizierten Fachmann.
Das Gerätheits ununterbrochen	Verringern Sie die programmierte Temperatur am Regler Geräts. Stellen Sie sicher, dass keine Kleidung das Bedienungsger
	bedeckt. Wenn die Hezung weiterläufig, kontaktieren Sie den Verkäufer oder einen Fachmann. Sie können die Kompensationseinstellungen um 5° C anpassen; Details finden Sie unter „Kalibrierung der Solltemperatur (C)“.
Der Raum bleibt kalt	Stellen Sie safer, dass die Geräteleistung zur Raumgroße passst. Bei Erstinbetriebnahme: Lassen Sie ca. 2 Stunden zum Erreichen der programmierten Temperatur (Maximaleinstellung beschleunigt nicht die Aufheizheit).
Das Gerät reagiert nic korrekt auf Befehle de Pilot-Wire-Box	Trennen Sie das Gerät vom Strom. Überprüfen Sie die korrekte Verbindung und die Funktionfähigkeit der Box. Kontaktieren Sie einen qualifizierten Fachmann.
Das Gerätheitsweiter obwohl das Fenster geöffnet ist und der „Fensteröffnungsmodus“ aktiviert ist	Der Temperaturunterschied zwischen innen und außen möglich zu gering für die Funktion sein. Stellen Sie safer, dass keine Hindernisse die Steuereinheit oder das Gerät blockieren. Bei anhaltendem Problem kontaktieren Sie den Verkäufer oder Fachmann.
Das Gerät startet nach Fensterschließung im „Fensteröffnungsmodus“ nicht neu	Der Sensor benötigt ggf. eine Minute, um das Schliebs des Fensters zu erkennen. Die Temperaturonde ist defekt. Schalten Sie das Gerät und kontaktieren Sie den Verkäufer. Stellen Sie safer, dass keine Hindernisse die Steuereinheit oder das Gerät blockieren. Deaktivieren und reaktivieren Sie die Funktion. Bei übermöbiger Reaktionsverzögerung konnen Sie das Gerät manuell neu starten. Bei anhaltendem Problem kontaktieren Sie den Verkäufer oder Fachmann.

5.2. Zurücksetzen

Nach dem Einsatz:

Innerhalb von 10 Sekunden gleichzeitig „ und „M“ länger als 2

Sekunden drücken. Die Solltemperatur wird auf Werkseinstellung (19^)

zurückgesetzt. Alle Programme und Benutzereinstellungen werden dauerhaft

gelöscht.

5.3. Bei Stromausfall

Alle oben genannten Einstellungen für Temperatur / Uhrzeit / Wochentag /

Programme bleiben gültig, bis die Stromversorgung unterbrochen wird.

Nach einem Stromausfall, wenn die Stromversorgung wiederhergestellt ist, kehrt das Gerät zu dem Modus und der Temperatur darüber, die vor dem Stromausfall ausgewählten wurden.

Im Falle eines Stromausfalls gehalt das Gerät nur die folgenden Parameter bei:

Temperatur und Betriebsmodus. Nach der Wiederherstellung der Stromversorgung

müssen Datum und Uhrzeit darüber gesetzt werden, um die ordnungsgemäße Funktion der verschiedene Programme sicherzustellen.

Hinweis: Aus Sicherheitsgründen schaltet sich das Gerät nach 300

aufeinanderfolgenden Betriebstagen automatisch ab.

5.4. Thermostatautausch

Vor dem Austausch des Thermostats Heizsystem stromlos schalten!.

1. TECHNISCHE SPEZIFIKATIONEN

Modell	HR10-T15FBW	HR15-T15FBW	HR20-T15FBW
Spannung	230 V ~	230 V ~	230 V ~
Frequenz	50 Hz	50 Hz	50 Hz
Nennleistung	1000 W	1500 W	2000W
Schutzklasse	II	II	II
Schutzart	IPX4	IPX4	IPX4
Pilotdraht (Steuerleitung)	6 orders	6 orders	6 orders

Betriebsfrequenz:WiFi 2.4GHz (2412-2472MHz)

Max. übertragene Hochfrequenzleistung: 17.91dBm

Anwendbare Informationsanforderungen für dezentrale elektrische Heizgeräte

Modellkennung(en): HR10-T15FBW
Angabe	Symbol	Wert	Einheit	Angabe	Einheit
Wärmeleistung				Art der Wärmeleistung/Raumtemperaturregelung (eine auswahlen)
Nennwärmeleistung	P nom	1.000	kW	Einstufige Wärmeleistung und keine Raumtemperaturregelung	[nein]
Mindestwärmeleistung (Richtwert)	P min	Keine Angabe	kW	Zwei oder mehr manuelle Stufe keine Raumtemperaturregelung	[nein]
Maximale kontinuierliche Wärmeleistung	P max.c	1.000	kW	Raumtemperaturregelung mit mechanischem Thermostat	[nein]
Leistungsaufnahme				Mit elektronischer Raumtemperaturregelung	[nein]
Im ausgeschalteten Zustand	P o	0.00	W	Elektronische Raumtemperaturregelung plus Tageszeitgeber	[nein]
Im Standby-Modus	Psm	0.48	W	Elektronische Raumtemperaturregelung plus Wochenzeitgeber	[ja]
Im Leerlaufmodus	P idle	0.89	W	Sonstige Regelungsoptionen (Mehrfachauswahl möglich)
Im Netzwerk-Standby	P nsm	0.89	W	Raumtemperaturregelung mit Präsenzensorik	[nein]
Standby-Modus mit Anzeige von Informationen oder Status	[ja]			Raumtemperaturregelung mit Erkennungsmodus für geöffnete Fenster	[ja]
Jährlicher Energieeffizienzgrad der Raumheziehung im aktiven Modus	η S.on	94.0	%	Fernbedienungssteuerung	[ja]
				adaptiver Startsteuerung	[nein]
				Betriebszeitbegrenzung	[nein]
				Schwarzkugelsensor	[nein]
				Selbsternende Funktionalität	[nein]
				Genauigkeit der Steuerung	[nein]
Kontaktdaten	HOM'Y SAS, GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRA

Modellkennung(en): HR15-T15FBW
Angabe	Symbol	Wert	Einheit	Angabe	Einheit
Wärmeleistung				Art der Wärmeleistung/Raumtemperaturregelung (eine auswahlen)
Nennwärmeleistung	P nom	1.500	kW	Einstufige Wärmeleistung und keine Raumtemperaturregelung	[nein]
Mindestwärmeleistung (Richtwert)	P min	Keine Angabe	kW	Zwei oder mehr manuelle Stufe keine Raumtemperaturregelung	[nein]
Maximale kontinuierliche Wärmeleistung	P max,c	1.500	kW	Raumtemperaturregelung mit mechanischem Thermostat	[nein]
Leistungsaufnahme				Mit elektronischer Raumtemperaturregelung	[nein]
Im ausgeschalteten Zustand	P o	0.00	W	Elektronische Raumtemperaturregelung plus Tageszeitgeber	[nein]
Im Standby-Modus	Psm	0.48	W	Elektronische Raumtemperaturregelung plus Wochenzeitgeber	[ja]
Im Leerlaufmodus	P idle	0.89	W	Sonstige Regelungsoptionen (Mehrfachauswahl möglich)
Im Netzwerk-Standby	P nsm	0.89	W	Raumtemperaturregelung mit Präsenzensorik	[nein]
Standby-Modus mit Anzeige von Informationen oder Status	[ja]			Raumtemperaturregelung mit Erkennungsmodus für geöffnete Fenster	[ja]
Jährlicher Energieeffizienzgrad der Raumheziehung im aktiven Modus	η S.on	94.0	%	Fernbedienungssteuerung	[ja]
				adaptiver Startsteuerung	[nein]
				Betriebszeitbegrenzung	[nein]
				Schwarzkugelsensor	[nein]
				Selbsternende Funktionalität	[nein]
				Genauigkeit der Steuerung	[nein]
Kontaktdaten	HOM'Y SAS, GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRA

Modellkennung(en): HR20-T15FBW
Angabe	Symbol	Wert	Einheit	Angabe	Einheit
Wärmeleistung				Art der Wärmeleistung/
				Raumtemperaturregelung (eine auswahlen)
Nennwärmeleistung	P nom	2.000	kW	Einstufige Wärmeleistung und keine Raumtemperaturregelung	[nein]
Mindestwärmeleistung (Richtwert)	P min	Keine Angabe	kW	Zwei oder mehr manuelle Stufe keine Raumtemperaturregelung	[nein]
Maximale kontinuierliche Wärmeleistung	P max,c	2.000	kW	Raumtemperaturregelung mit mechanischem Thermostat	[nein]
Leistungsaufnahme				Mit elektronischer Raumtemperaturregelung	[nein]
Im ausgeschalteten Zustand	P o	0.00	W	Elektronische Raumtemperaturregelung plus Tageszeitgeber	[nein]
Im Standby-Modus	Psm	0.48	W	Elektronische Raumtemperaturregelung plus Wochenzeitgeber	[ja]
Im Leerlaufmodus	P idle	0.89	W	Sonstige Regelungsoptionen (Mehrfachauswahl möglich)
Im Netzwerk-Standby	P nsm	0.89	W	Raumtemperaturregelung mit Präsenzensorik	[nein]
Standby-Modus mit Anzeige von Informationen oder Status	[ja]			Raumtemperaturregelung mit Erkennungsmodus für geöffnete Fenster	[ja]
Jährlicher Energieeffizienzgrad der Raumheziehung im aktiven Modus	η S.on	94.0	%	Fernbedienungssteuerung	[ja]
				adaptiver Startsteuerung	[nein]
				Betriebszeitbegrenzung	[nein]
				Schwarzkugelsensor	[nein]
				Selbsternende Funktionalität	[nein]
				Genaigung der Steuerung	[nein]
Kontaktdaten	HOM'Y SAS, GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRA

7. REINIGUNG UND PFLEGE

1. Schalten Sie das Gerät vor der Reinigung aus und trennen es von der Stromversorgung ab, warten Sie, bis es vollständig abgekühlt ist.
2. Verwenden Sie ein feuchtes Tuch zur Reinigung des Gerätegehäuses.
3. Reinigen Sie das Luftgitter und den Luftauslass regelmäßig. Tauchen Sie das Gerätniemals ins Wasser bzw. verhindern Sie, das Flüssigkeiten in das Gerät eindringen.

8. RECYCLING (ENTSORGUNG DES PRODUKTS AM ENDE SEINER LEBENSDAUXER)

Das Symbol der durchgestruchenen Mülltonne auf Rädern zeigt an, dass das Gerät vom Hausmüll getrennt entsorgt werden muss. Das Gerät solle gemäß den örtlichen Umweltvorschriften zum Recycling entsorgt werden. Durch die Trennung eines gekennzeichneten Artikels vom Hausmüll, tragen Sie dazu bei, die zu den Verbrennungsanlagen oder Müldeponien gebrachte Müllmenge

zu reduzieren und nachteilige Auswirkungen auf die menschliche Gesundheit und die Umwelt zu verhindern.

Dieses Produkt wurde unter der Verantwortung von Hom'y hergestellt und vertrieben. THOMSON und das THOMSON-Logo sind an Hom'y lizenzierte Marken. Weitere Informationen finden Sie unter www.thomson-brand.com oder scannen Sie den QR-Code, um unser Video auf YouTube anzusehen.

Alle anderen erwähnten Produkte, Dienstleistungen, Unternehmen, Marken, Handels-oder Produktnamen sowie Logos bleiben das ausschließlich Eigentum der jeweiligen Rechteinhaber.

Eingeführt von: HOM'Y SAS

GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRANCE Made in China

www.mythomson.com

[e-mail]

THOMSON

6. SPECIFICHE TECNICHE

2.3. ELEKTRISCHE AANSLUITING

ELEKTRISCHE AANSLUITING

De code (025) is nicht wizigbaar.

4.12. Automatische Schermverduistering

6. TECHNISCHE SPECIFICATIONS

Model	HR10-T15FBW	HR15-T15FBW	HR20-T15FBW
Spanning	230 V ~	230 V ~	230 V ~
Frequentie	50 Hz	50 Hz	50 Hz
Nominaal vermogen	1000 W	1500 W	2000W
Beschermingsklasse	II	II	II
IP-bescherming	IPX4	IPX4	IPX4
Pilootdraad	6 bestellingen	6 bestellingen	6 bestellingen

Werkfrequentie:WiFi2.4GHz (2412-2472MHz)

EU-KONFORMITA TSERKLÄRUNG

Model: HR10-T15FBW/HR15-T15FBW/HR20-T15FBW

Art des Produkts: Elektrische Speicherheizung

Untemehmen: HOM'Y SAS, GREEN PARK - Bat A, 61 rue de la cimaise, 59650 Villeneuve, d'Ascq, FRANCE

These Konfomitätserklärung wird unter der alleinigen verantwortung des herstellers erstellt.

Produktbild

Der Gegenstand der oberbeschieden Erklärung steht im Einklang mit den geltenden harmonisierungsrichtsvorschriften der Union:

Anwendbare Nomen:

LVD Direktiven 2014/35/EU

EN60335-1:2012+A11:2014+A13:2017+A1:2019+A14:2019+A2:2019+A15:2021+A16:2023

EN60335-2-30:2009+A11:2012+A1:2020+A12:2020+A2:2022+A13:2022

EN62233:2008

EMC Direktiven 2014_30_EU (for EU):

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019+A1:2021++A2:2024

EN 61000-3-3:2013+A1:2019+A2:2021

RoHS Direktiven 2015/863/EU

2011/65/EU+ (EU) 2015/863

ErP Direktiven 2009_125_EC:....

(EU) 2015/1188

(EU) 2016/2282

(EU) 2024/1103(corrigendum 2024/90295)

RED Direktiven 2014/53/EU

EN 301 489-1 V2.2.3(2019-11)

ENIEC61000-3-2:2019+A1:2021+A2:2024

EN 61000-3-3:2013+A1 :2019+A2:2021

EN 301 489-17 V3.3.1(2024-09)

EN 300 328 V2.2.2(2019-07)

EN IEC 62311:2020

EN 50665:2017

EN 18031-1:2024

HOMY

61 rue de la Cimaise 59650 Villeneuve d'Ascq Siret:89330555700017

Präsident der HOM'Y Unterschrift und Stempel
