Typ produktu	Wzmacniacz Public Address (system hi-fi)
Marka	Monacor
Model	PA1250D
Moc znamionowa (RMS)	250 W
Moc muzyczna	350 W
Wyjście głośnikowe	100 V, minimalna impedancja obciążenia: 40 Ω
Wejścia	1,2 V, 30 kΩ, symetryczne (PGM IN i PRIORITY IN)
Pasmo przenoszenia	50 - 18 000 Hz, ±3 dB
Stosunek sygnału do szumu	> 100 dB (A ważone)
Filtr górnoprzepustowy	200 Hz, 6 dB/oktawę (włączony/wyłączony przez menu)
Zasilanie sieciowe	230 V / 50 Hz
Pobór mocy z sieci	350 VA max, 8 W w trybie czuwania
Zasilanie awaryjne	24 V stałe (dedykowane zaciski śrubowe)
Pobór mocy awaryjnej	20 A max, 280 mA w trybie czuwania
Temperatura pracy	0 - 40 °C
Wymiary (S × W × G)	482 × 88 × 410 mm (2U szafa)
Waga	7,5 kg
Główne funkcje	Zarządzanie zdalne przez RS-485/Modbus, wejście priorytetowe, automatyczne czuwanie, monitorowanie baterii, ochrona przed przeciążeniem, zwarciem i przegrzaniem, resetowanie mikroprocesorów
Konserwacja i czyszczenie	Używać suchej, miękkiej ściereczki. Nie używać środków chemicznych ani wody.
Bezpieczeństwo	Nie otwierać urządzenia. Niebezpieczne napięcie do 100 V na zaciskach głośnikowych. Odłączyć przed jakąkolwiek interwencją. Tylko do użytku wewnętrznego.
Części zamienne i naprawialność	Bezpiecznik wymienny (identyczny typ). W przypadku naprawy skontaktuj się z wykwalifikowanym technikiem.
Akcesoria w zestawie	Przewód zasilający, odłączane zaciski śrubowe

Często zadawane pytania - PA1250D Monacor

Jak ustawić głośność w PA1250D?

Przytrzymaj przycisk PUSH/LEVEL (8) przez dwie sekundy, aż na wyświetlaczu pojawi się VOLUME SETTING. Następnie obróć pokrętło, aby ustawić głośność, a następnie krótko naciśnij, aby zapamiętać i zablokować ustawienie.

Co zrobić, jeśli zaświeci się dioda LED CLIP?

Dioda LED CLIP wskazuje przeciążenie wzmacniacza. Natychmiast zmniejsz głośność, aby uniknąć uszkodzeń. Jeśli problem nie ustępuje, sprawdź podłączenie głośników i całkowitą impedancję.

Jak korzystać z wejścia priorytetowego (PRIORITY IN)?

Podłącz źródło audio (np. mikrofon) do zacisku PRIORITY IN (19). Gdy tylko pojawi się sygnał, wejście PGM IN jest automatycznie wyciszane, umożliwiając priorytetowe ogłoszenie. Wyświetlacz miga 'PRIORITY' podczas pracy.

Jak skonfigurować automatyczne czuwanie?

Wejdź do menu 1, przytrzymując przycisk MENU (2) przez dwie sekundy. Przejdź do linii RMP SLEEP? i użyj przycisku SELECT (3), aby włączyć (ON) lub wyłączyć (NO) funkcję. Jeśli włączona, wzmacniacz przechodzi w tryb czuwania po 4 minutach braku sygnału wejściowego.

Jak zresetować wzmacniacz w przypadku nieprawidłowego działania?

Użyj przycisków resetowania: MASTER RST (6) dla głównego mikroprocesora, CPU RST (9) dla drugiego mikroprocesora, oraz OCP RST (10) dla obwodu ochrony w przypadku przeciążenia. Użyj cienkiego, nieprzewodzącego przedmiotu, aby nacisnąć te przyciski.

Co oznacza komunikat 'OVER CURRENT' na wyświetlaczu?

Komunikat OVER CURRENT wskazuje na przeciążenie lub zwarcie na wyjściu głośnikowym. Wyjście jest odcięte. Aby rozwiązać problem, odłącz głośniki, a następnie naciśnij przycisk OCP RST (10) nieprzewodzącym przedmiotem. Jeśli błąd nadal występuje, wzmacniacz jest uszkodzony.

Jak czyścić wzmacniacz PA1250D?

Używaj wyłącznie suchej, miękkiej ściereczki. Nigdy nie używaj środków chemicznych, rozpuszczalników ani wody, które mogą uszkodzić urządzenie lub spowodować zwarcie.

Czy mogę użyć baterii zapasowej 24 V z PA1250D?

Tak, podłącz zasilanie awaryjne 24 V (np. MONACOR PA-24ESP) do zacisku 24V = (20). Urządzenie automatycznie przełącza się na to źródło w przypadku zaniku zasilania sieciowego. Skonfiguruj monitorowanie baterii w menu 1 (BATTERY? jako YES lub NO w zależności od używanego zasilania).

Jak prawidłowo podłączyć głośniki Public Address?

Podłącz głośniki do zacisku SPEAKER OUTPUT (17), przestrzegając linii 100 V. Całkowita moc głośników nie może przekraczać 250 W RMS. Minimalna impedancja obciążenia wynosi 40 Ω. Podłączeń dokonuj tylko przy wyłączonym wzmacniaczu.

Jak podłączyć PA1250D do komputera w celu zdalnego zarządzania?

Użyj interfejsu RS-485: podłącz komputer do gniazda RS-485 IN (14). Wymagany jest protokół Modbus. W menu 2 (przycisk MENU przez dwie sekundy, następnie ponownie naciśnij MENU), ustaw ID komunikacji i prędkość transmisji za pomocą przycisków SELECT (3) i MENU (2). Zatwierdź przyciskiem ENTER (4).

INSTRUKCJA OBSŁUGI PA1250D Monacor

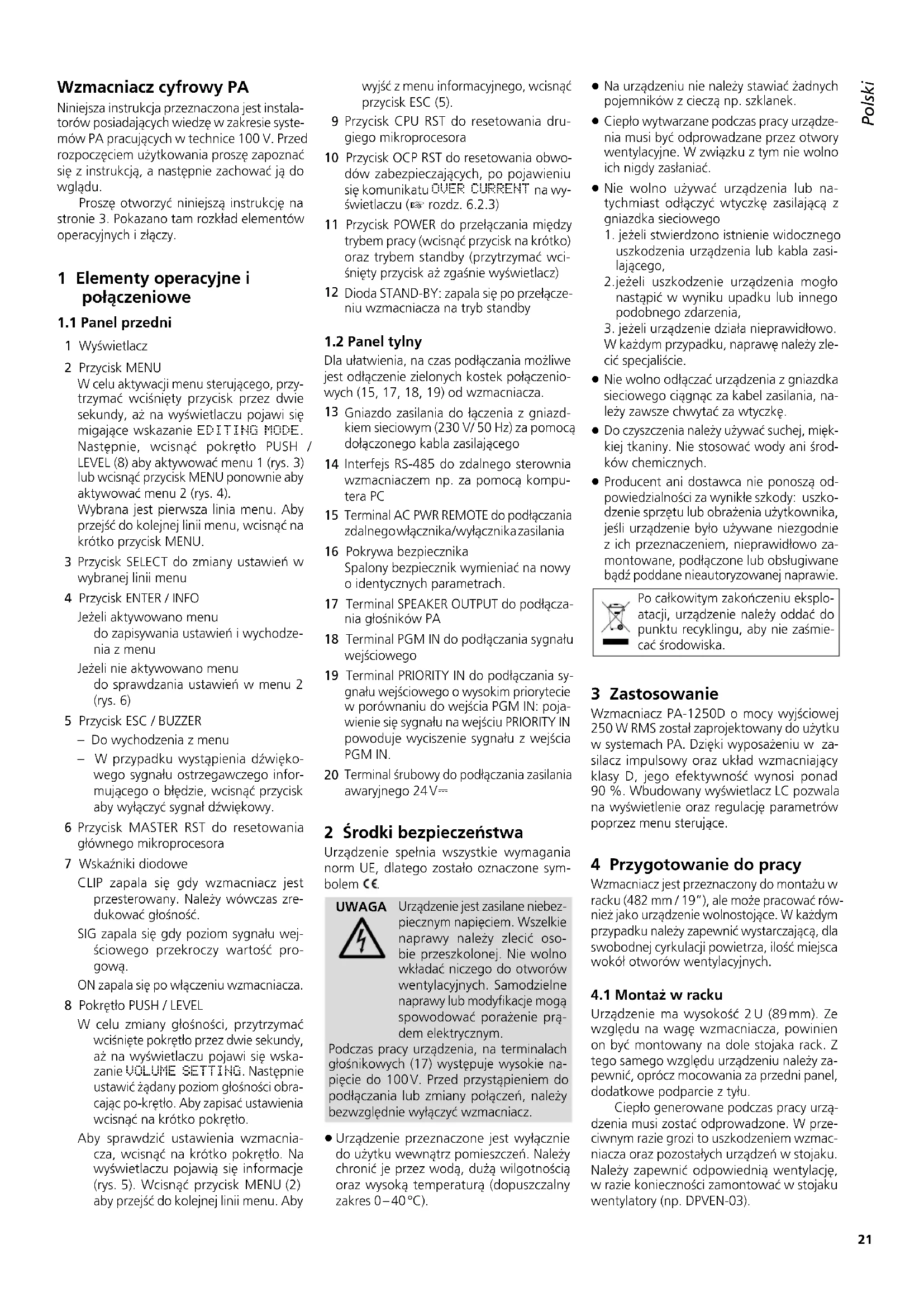

Wzmacniacz cyfrowy PA

Niniejsza instrukcja przyznaczonja jest instalatorów posiadajych wiedź w zakresie systemów PA pracujych w technice 100 V. Przed Rozpoczeciem uzytkowania prosze zapoznać sie z instrukcja, a nastepnie zachować ja do wgladu.

Prosze otworzyc niniejsza instrukcje na stronie 3. Pokazano tam Rozkriad elementow operacyjnych i złaczy.

1 Elementy operacyjne i połaczeniowe

1.1 Panel przyedni

1 Wyswietlacz
2 Przycisk MENU

W celu aktywacji menu sterujuacego, przytrzyma cwcsifty przycisk przydewie sekundy, az na wyswietlaczu pojawisi migajace wskazanie EDITING MODE. Nastepnie, wcisnacPokretto PUSH/ LEVEL (8)abyaktywowac menu 1 (rys.3) lub wcisnacprzycisk MENU ponownie aby aktywowac menu 2 (rys.4). Wybrana jest pierwsza linia menu. Aby przyjec do kolejnej linii menu, wcisnac na krótko przycisk MENU.

3 Przycisk SELECT do zmiany ustawien w wybranej linii menu
4 Przycisk ENTER/INFO

Ježeli aktywowano menu do zapisYWania ustawien i wychodzenia z menu

JeżeliNie aktywowano menu do sprawdzania ustawien w menu 2 (rys.6)

5 Przycisk ESC / BUZZER

• Do wychodzenia z menu
• W przypadku wystapienia dzwiekowego sygnalu ostrzegawczego informujacego o blédzie, wcisnac przycisk aby wylączyc sygnal dzwiekowy.

6 Przycisk MASTER RST do resetowania glownego mikroprocesora
7 Wskazniki diodowe

CLIP zapala sie gdy wzmacniacz jest przesterowany. Nalezy wówczas zredukować glosność.

SIG zapala sie gdy poziom sygnatu wejosciowego przykroczy wartosc progowa.

ON zapala sie po walkseniu wzmacniacza.

8 Pokretto PUSH/LEVEL

W celu zmiany glosnosci, przytrzymac wcińskipePokretlo przydwe sekundy, az na wyswietlaczu povawi sie wskazanie VOLUME SETTING. Nastepnie ustawic zadany poziom glosnosci obracajc po-kretlo.Aby zapisac ustawienia wcisnac na krtok Pokretlo.
Aby sprawdzić ustawienia wzmacniacza, wcisnac na krótkoPokretto. Na wyświetlaczu pojawia sie informacja (rys. 5). Wcisnac przyczisk MENU (2)aby przyzejć do kolejnej linii menu. Aby

wyjscz menu informacyjneo,wcisnac przycisk ESC (5).
9 Przycisk CPU RST do resetomania drugiego mikroprocesora
10 Przycisk OCP RST do resetowania obwo-dow zabeziepaczajych, po povawieniu sie komunikatu OVER CURRENT na wy-swietlaczu (rozd. 6.2.3)
11 Przycisk POWER do przyȩczania między trybem przyc y (wcisnac przycysk na krótko) oraztrybemstandby (przytrzyma c wcińskiptyrzycisk az zgaśnie wyswietlacz)
12 Dioda STAND-BY: zapala sie po przyȩczenia wzmacniacza na tryb standby

1.2 Panel tylny

Dla ulatwienia, na czas podlaczania mozliwe jest odłaczenia zielonych kostek polaczeniowych (15, 17, 18, 19) od wzmacniacza.

13 Gniazdo zasilania do laczenia z gniazdkiem sieciowym (230V / 50Hz) za pomocadolaczonego kabla zerosilajacego
14 Interfejs RS-485 do zdalneo sterownia wzmacniaczem np. za pomocq komputera PC
15 Terminal AC PWR REMOTE do podłuczania zdalnegowtacznika/wyłącznikazasilania
16 Pokrywa bezpiecznika Spalony bezpiecznik wymieniać na nowy o identycznych parametrach.
17 Terminal SPEAKER OUTPUT do podłeczania gólownik PA
18 Terminal PGM IN do podłuczania sygnatu wejsciowego
19 Terminal PRIORITY IN do podłuczania sygnalu wejsciwoego o wysokim priorytiecie w porownaniu do wejscia PGM IN: pojawienie sie sygnalu na wejsciu PRIORITY IN powoduje wyciszenia sygnalu z wejscia PGM IN.
20 Terminal srbowy do podlaczania zasilania awaryjngo 24V

2 Srodki bezpieczneistwa

Urzadzenie spelnia wszystkie wymagania norm UE, dlatego zostalo oznaczone symbolem CC

Urzadzenie jest zasilane niebepezpiecznym napieciem. Wszelkie naprawy nalezy zlecić osobie przeszkolonej. Nie wolno wkladać nicego do otworów wentylacyjnych. Samodzielne naprawy lub modyfikacje moga spowodowej porazenie pradem elektrycznym.

Podczas pracy urzadzenia, na terminalach glosnikowych (17) wystepuje wysokie napiecie do 100V. Przed przystapieniem do podlaczania lub zmiany potaczen, nalezy bezwzgliednie wyliczyc wzmacniacz.

• Urzadzenie przyznaczone jest wylacznied do uzytku wewnatrz pomieszczen. Naleź chronić je przyez wód, duź wilgotnoscia oraz wysoka temperatura (dopuszczalny zakres 0-40°C).

• Na urzadzeniu nie nalezy stawiac zadnych pojemnikow z ciecz np. szklanek.
  Cieplowytwarzane podczas pracy urzadzenia musi byc odprowadzane przyez otwory wentylacyjne. W zwiazku z tym nie wolno ich nigdy zaślaniać.

• Nie wolno uzywać urzadzenia lub natychmiast odłaczyc wtyczke zasilajacja zgniazdka sieciowego

• gezeli stwierdzono istnienie widocznego uszkodzenia urzadzenia lub kabra zasilajacego,

• jejeli uszkodzenie urzadzenia moglo nastapić wwyniku upadku lub innego podobnego zdarzenia,

• gezeli urzadzenie dzia naie prawidlowo. W kaźdym przypadku, naprawe nalezy zlecić spejalisce.

• Nie wolno odłacć urzadzenia z gniażdka siediociego ciąnac za kabel zasilania, na-lezy zawsze chwytcz za wtyczke.

• Do czyszczenia nalezy uzywacSuchej, miękiewskiej tkaniny. Nie stosowac wody ani sądków chemicznych.
• Producent ani dostawca nie ponosza odpowiedzialnosci za winikle szkody: uszkodzenia spreptu lub obrażenia uzytkownika, jesti urzadzenia bylo uzywane niedgodiez ich przyznaczeniem, nieprawidlowo zamontowane, podłaczone lub obstugiwane budź poddaneNieautoryzowanej naprawie.

Po calkowitym zakonczeniu eksploataci, urzadzenie nalezy oddac do punktu recyklingu, aby nie zaśmiecaćŚrodowiska.

3 Zastosowanie

Wzmacniacz PA-1250D o mocy wyjsciowej 250 W RMS zostal zaprojectowany do uzytku w systemach PA. Dzięki wyposzażiu w za-silacz impulsowy oraz uklad wzmacniajcy klasy D,.goe efektywnoscDynosi ponad 90% .Wbudowy wyświetlacz LC pozwala na wyświetlenie oraz regulacja paramétrów poprzej menu sterujuce.

4 Przygotowanie do pracy

Wzmacniacz jest przyznaczy do montazu w racku (482 mm / 19"), ale要去打招呼 crowniej como urzadzenia wolnostojace. W kaźdym przypadku nalezy zapewnic wystarczajaca, dla swobodnej cyrkulaccigowietrza, ilość mistręca wokol otworow wentylacyjnych.

4.1 Montaz w racku

Urzadzenie ma wysokosc 2 U (89 mm). Ze względu na wage wzmacniacza, powinien on byc montowany na dole stojaka rack. Z tego samego względu urzadzeniu nalezy za pewwnic, oprocz mocowania za przytedni panel, dodatkowe podparcie z tyu.

Cieplgo generowane podczas pracy urzadzenia musi zostac odpradowzone. W przyciwnym razie grozi to uszkodzeniem wzmacniacza oraz pozostalych urzadzen w stojaku. Nalezy zapewnic odpowiednia wentylacdje, w razie koniecznosci zamontowac w stojaku wentylatory (np.DPVEN-03).

5 Podłuczanie wzmacniacza

Podłaczenia wzmacniaczaNSEcic specjalisticie. Przed przystapieniem do podlaczania lubzmiany polaczen, nalezy bezwzględnia wylaczycz wzmacniacz oraz podlaczane urzadzenia!

Dla ułatwoenia, na czas podłuczania moziWiwe jest odłaczenia zielonych dostek polaczeniowych (15, 17, 18, 19) od wzmacniacza.

1) Do nadawania komunikatów oraz emisi muzyki, konieczne jest zastosowanie przedwzmacniacza PA (np. PA-1414MX marki MONACOR), uzozliwiajacego podlącenie mikrofonów oraz zródei audio (np. odtwarzacza CD, radia). Przedwzmacniacz naleź podlączyc do wejscia PGM IN (18).
2) Wzmacniacz PA-1250D wyposzaźny jest ponadto w wejscie PRIORITY IN (19) sązace do nadawania komunikatów alarmowych lub innych wąznych zapowieczmi. Pojawienie są sygnalu na tym wejsciu powoduje wyciszenia sygnalu z wejscia PGM IN.
3) Glosniki PA nalezy podlączac do terminalu SPEAKER OUTPUT (17). Maksymalna moc podlączanych glosników nie sązekraczac 250 W RMS; w przyciwnym razie załaczone zostana obwody zabeepieczajace i nastapi redukca glosnosci lub wyciszenia wzmacniacza (rozd. 6.2.3).
4) Aby zapewnic ciagla prace wzmacniacza, nawet w przypadku zaniku zasilania sieciowego, do terminalu 24V = (20) nalezy podlaczyc 24V zasilacz awaryjny (np. PA-24ESP marki MONACOR).
5) W celu zdalnegowlacznia/wylacznia wzmacniacza, podlaczyc przyelacznik do terminalu AC PWR REMOTE (15).
6) Moziwe jest tatsächze zdalne sterowanie wzmacniaczem (np. za pomocja komputera PC) oraz podgliad ustawien parametrów,poprzej port RS-485.Do transmisji danych wykorzystwyany jest protokol Modbus ( strona 26).

Podlaczyc komputer PC do gniazda RS 485 IN (14). W przypadku sterowania kolejnych wzmacniaczami, podlaczyc je poprzej gniazdo RS 486 OUT.

7) Na koncu, podlaczyc kabel zasilajacy do gniazda (13), a nastepnie do gniazdka sieciowego (230V /50Hz) .Zapali sie dioda STAND-BY (12).

6 Obstuga

1) Włączyc wzmacniacz przyciskiem POWER (11). Dioda STAND-BY (12) gaźnie; zapala sie dioda ON (7) oraz podstawienie wyświetlacza (1). Aby wączyc wzmacniacz (tzn. przyciezne na tryb standby), przytrzymacwcsińskiowy przycisk POWER aż wyświetlacz zgaźnie.

Alternatywnie, włacznie/wylacznie wzmacniacza要去 odbywac sie za pomoczewétrznego przyelacznika, podlaczonego do terminalu AC PWR REMOTE (15). Jeźeli wzmacniacz zostanie zdalnie właczny, wyswietlac zokoaje [REMOTE] poniżej linii STATUS.

Uwaga: W przypadku zdalnégo wiclczania/awlacznia upewnic sie, ze wzmacniacz nie zostalwczesnej

właczony przyciskiem POWER lub alternatwnie węlączycz przelacznik i natestepnie przytrzymać wciarsnytzy przycisk POWER aż zapali są dioda STAND-BY. Zdalne włacznie / wymiść jest teraz moziwoe.

2) W celu zmiany glosnosci, przytrzymac wcijsne tie pokretlo PUSH/LEVEL (8) przydwie sekundy, az na wyswietlaczu pojawisi wskazanie VOLUME SETTING. Na-stepnie ustawic zadany poziom glosnosci obracajpokretlo.Aby zapisac ustawienia wcisnac na krtok opekretlo.

Na wyświetlaczuPokazana zostanie ustawiona wartosć glosnosci:

VOLUME [00]...[99]

Po przykroczeniu wartoosci progowej, za-pali sie zielona dioda SIG (7). Zapalenie sie czerwonej diody CLIP oznacza przysteterowanie wzmacniacza, nalezy wowczas zredekownik glosnosc.

3) Wprowadzanie ustawien odbywa sie poprzej menu:

Uwaga: Podczas wpwadzania ustawien w menu, kolejne przyciski nalezy wciska wciagu 30 sekund; w przycwnym razie menu zostanie wylaczone a wpwadzone ustawienia odrzucone.

a) Wcisnac przycisk MENU (2) na dwie sekundy, az na wyswietlaczu zacznie migac wskazanie EDITING MODE.
b) WcisnćPokretto PUSHH/LEVEL.Pojawisię menu sterujuce (rys.3).
c) Zaznaczona jest pierwsza linijka menu BATTERY?. Za pomocaj przycisku SE-LECT (3) wybrać czy napiecie z podlączonego zasilacza awaryjniego ma byc (YES) czy nie ma byc (NO) monitorowane.

Uwaga: W przypadku zasilania awaryjngo z zasilacza PA-24ESP marki MONACOR, nalezy wylaccy te fungcje (OFF). W przypadku przyfaczania na 24 V zasilanie awaryjne z PA-24ESP na skutek zaniku zasilania sieciowo, wzmacniacz PA-1250D zgosi to jako blad.

d) Aby przyjecć do kolejnej linijki menu, wcisnac przycisk MENU; aby zmienić ustawuminium, wcisnac przycisk SELECT: H, P, F? Do wȩczania/wȩźczania filtru górnoprzejustowego (200 Hz) dla wejscia PGM IN (18)

HMP SLEEP? Przy ustawieniu na ON, wzmacniacz przechodzi automatyczne w stan uspienia (komunikat HMP Sleeping miga na wyswietlaczu) w przypadku braku syngalu wejsciwoego przyez ponad minute. Po czterech minutach braku syngalu na wejsciu, wzmacniacz przechodzi w tryb standby. Pozejawieniu sie syngalu, wzmacniacz ponownie uruchamia sie.

AMP CHECK? Do włacznia/wylacznia fungcj monitorsrowania wzmacniacza: w przypadku braku sygnatu wojciewoego, sprawdzanie poprawnosci nastepuje okresowo (regulowy odstep) za pomoczy sygnatu testowego. W przypadku wykrycia bledu, na wyswietlaczu pojawi sie komunikat AMP FAULT (6.2.5).

Uwaga: Wybranie polecenia AMP CHECK
mozliwe jest tylko wówczas, gdy funkćja AMP
SLEEP zostafa wylączona. Po wączenia fung

cji AMP SLEEP, funkcja AMP CHECK zestaje automatycznie wylaczona.
Interval Time do ustawiania interwalu czasowego pomiedzy testowaniami wzmacniacza (od 12 do 24 godzin)
e) Do zapisywnia ustawien oraz wychodzenia z menu, sfluzy przycisk ENTER (4). Na wysswietlaczu szybko miga wskazanie EDITING save; nastepnie pojawia sie standardowy uklad wysswietlacza (rys. 1).
Uwaga: Mozliwe jest wyjscie z menu w dowolnej chwili po wciński ciu przycisku ESC (5). Wszystkie wprovadzone ustawienia zostana wówczas odrzuzone.
4) Ježeli wzmacniacz zostal podźczony do komputera PC, aktywowac drugie menu sterujuc aby zdefiniowac numer ID urzadzenia oraz wspólczynnik baud:
a) Wcisnac przycisk MENU na dwie sekundy, az na wyswietlaczu pojawi sie migajace wskazanieEDITING MODE.
b) Wcisnac ponownie przycisk MENU, aby aktywowac drugie menu sterujuce (rys. 4).
c) Zaznaczona jest pierwsza linia Com-munication ID. Za pomocaj przy-cisku SELECT zdefiniowac numer ID urzadzenia.
d) Wcisnac przycisk MENU, aby przyjec do kolejnej linii menu. Za pomocag przyci-sku SELECT zdefiniowac wspolczynnik baud.
e) Wcisnac przycisk ENTER aby zapisaucustawienie i wyjsc z menu.
5) Oba menu sterujuce moga zostac aktywowane w celu sprawdzenia ustawien (rys. 5 oraz 6): Aby aktywowac w celu sprawdzenia menu 1, wcisnacPokretlo PUSH/LEVEL; aby aktywowac w celu sprawdzenia menu 2,wcisnac przycisk ENTER /INFO.W menu 1 poukywane sa rowniez informace odnosnie temperature wewnatrz wzmacniacza(Temperatur ..C).Wcisnac przycisk MENU aby przyjec do kolejnej linii menu.Aby wyjsc z menu,wcisnacprzycisk ESC/BUZZER lub odczekac okolo 30 sekund az menu zostanie wylaczone automatycznie.

6.1 Resetowanie

Jezeli wzmacniacz nie daje sie poprawnie sterowac, konieczne jest是我的 zresetowanie za pomocag dwoch przycisków:

MASTER RST (6) do resetowania glownego mikroprocesora

CPU RST (9) do resetomania drugiego mikroprocesora

Dodatkowo, za pomocę przycisku OCP RST (10) są zwoje jest resetowanie obwodów zabezpieczajych po pojawieniu sie komunikatu OKER CURRENT (rodz. 6.2.3, paragraf "Przeciędzie").

WAZNE! Do wciśćczia przycisku resetujacego wykorzystac cienkieNieprzewodzace narzedzie. Jeźeli zresetowy zostarodu miroprocesor przyciskiem CPU RST, konieczne jest takze zresetowanie glówno miroprocesora za pomoczy przycisku MASTER RST.

6.2 Komunikaty na wyświetlaczu

Wybrany tryb pracy oraz komunikaty pokazwyane sa na wyswietlaczu. Dodatkowo, wystapienie bledu sygnalizowane jest sygnalem dzwiekowym. Aby wyłaczy ten sygnat, wcisnac przycisk BUZZER (5).

6.2.1 Wejschia

Wskazanie to miga na wyswietlaczu przy czaly czas, gdy podawany jest sygnai na wejscie PRIORITY IN (19). Wejscie PGM IN (18) jest wówczas wyciszone.

Komunikat ten pojawia sie wówczas, gdy przyze co najmiej minute na wejscie nie jest podawany zaden sygnai oraz polecenie RMP SLEEP? w menu 1 ustawiono na ON. Wzmacniacz przyelaczyt sie w tryb uspienia. Jego ponowne wączenia nastapi po wciśnieciu przyciscu ESC (5) lub Pokrętla PUSH/LEVEL (8) oraz po pojawieniu sie sygnalu woesciowej.

Jezeli przerwa w dostawie syngalu wejsciwogo przykroczy cztery minuty, wzmacniacz przyzejdie w tryb standby. Ponowne wlaczenia wzmacniacza nastapi po povawieniu sie syngalu wejsciwogo lub po wciśću przycisku POWER (11).

6.2.2 Zasilanie

Komunikat ten pojawia sie gdy napiecie zasi-lania spadnie ponizej 190 V. W tym przypadku nastapi wyłuczanie wzmacniacza.

Ježeli wzmacniacz zostat podłoczny dozasilacja awaryjniego, w przypadku zaniku zasilania sieciowego, wzmacniacz przyȩczy są zaquilanie awaryjni. Jeźeli w poleceniu BATTERY? w menu 1 ustawiono YES, wyświetlacz poskawe [BATT.] lub [Normal] ponieje linii STATUS.

Komunikat ten pojawia sie gdy napiecie zasilania awaryjngo spadnie ponizej 21 V, i jezeli w poleceniu BATTERY? w menu 1 ustawiono YES. Standardowy uklad wyswietlacza pojawi sie ponownie po okolo 30 sekundach lub po wcijsniciu przycisku ESC (5):

W linii ponijej wskaznika STATUS, pojawisi wie wowczas wskazanie [DC LOW] lub [Normal].

6.2.3 Przecházenia

SKP-LINE SHORTSKP-LINE SHORT Output MUTE

Komunikat ten pojawia sie w przypadku zwarecia wyjsc glosnikowych. Wyjscie to zostaje wowczas wyciszone.

OVER CURRENTOVER CURRENT Protection

Komunikat ten pojawia sie gdy povor mocy jest zbyt duzy (np. przyciezenia wyjscia gośnikowej lub uszkodzenie wzmacniacza). Standardowy uklad wyświetlacza pojawi sie ponownie po okolo 30 sekundach lub po wciśćciu przycisku ESC (5):

VOLUME STATUS [..] [OCP ON]

W linii ponije wskaznika STATUS, pojawi sie wowczas wskazanie [OCP OH]. Obwod zabeziepoczajy wylaczy wzmacniacz. W celu usuniecia bldu, odlaczyc terminal SPEAKER OUTPUT (17) od wzmacniacza. Za pomocacienkiego narzedzia wcisnac przycisk OCP RST (10). Wzmacniacz wlaczy sie ponownie. Jezel i pojawi si wskazanie bldu, problemwystepujew kablu glosnikowym lub w glosnikach. Jezel wskazanie bldu pojawi si ponownie, nastapoilo uszkodzenie wzmacniacza i nalezy odeslac go do serwisu.

6.2.4 Przegrzanie

Komunikat ten pojawia sie w przypadku przygrzania wzmacniacz (np. na skutek niewystarczajacego odpradowazania ciepla). Moc wyjsciowa zostaje zredukowana do 1 / 8 mocy nominalnej. Standardowy uklad wyswietlacza pojawi sie ponownie po okofo 30 sekundach lub po wcianseiu przycisku ESC (5):

VOLUME STATUS [..] [LIMIT]

W linii ponijej wskaznika STATUS, pojawi sie wowczas wskazanie [LIMIT] lub [HEATED]. Jezeli mimo tego temperatura radiatoria wewnatrz wzmacniacza nadal rosie, wyjscie glosnikowe zestaje wyciszone. Pojawi sie nastepujczy komunikat:

OVERTEMP MUTEOVERTEMP MUTE Output Mute

Standardowy uklad wyświetlacza pojawie są ponownie po okło 30 sekundach lub po wciśćciu przyczysku ESC (5):

VOLUME STATUS [..] [MUTE]

W linii ponijej wskaznika STATUS, pojawi sie woczas wskazanie [MUTE] lub [HEATED]. Jak tylko temperatura powróci do normy, wzmacniacz zacznie ponownie pracowac z nominalna moca wyjsciowa.

6.2.5 Bład wzmacniacza

Komunikat ten pojawia sie w przypadku, gdy mikroprocesor wzmacniacza PA-1250D wykryje, za pomocya syngalu testowego, wystapienie bledu. Samotestowanie dokonywane jest po speltnieniu nastepujacych warunkow: polecenie AMP CHECK? w menu sterujucym 1 (rozdz. 6) ustawiono na ON oraz na wejsciu nie pojawia sie zdalen syngal. Standardowy uklad wyswietlacza pojawi sie ponownie po okolo 30 sekundach lub po wciśćciu przycisku:

W linii ponizej wskaznika STATUS, pojawisi woczas wskazanie [Fault].

7 Specyfikacja

Schemat blokowy na stronie 29

Moc wyjsciowa

Moc znamionowa: . . .250W

Moc muzyczna: .350W

THD: <0,5%

Wyjscie glosnikowe: .100V, min. impedancja obciżenia: 40Ω

Wejscia: 1,2V,30kΩ,sym.

Pasma przenoszenia: .50-18000 Hz, ±3dB

Filtr gormoprzepustowy: 200Hz,6dB/okt.

Zasilanie

Sieciowe: .230V/50Hz

Pobó r mocy: .350VA max, 8W standby

Awaryjne: .24V

Pobó r mocy: . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20A max, 280mA standby

Zakres temperatur: . . .0-40°C

Wymiary (S× W× D) .. 482× 88× 410mm,2U

Waga: 7,5kg

Z zastrzeżem最容易 zmian.
