Produkttyp	Public Address-Verstärker (HiFi-System)
Marke	Monacor
Modell	PA1250D
Nennleistung (RMS)	250 W
Musikleistung	350 W
Lautsprecherausgang	100 V, minimale Lastimpedanz: 40 Ω
Eingänge	1,2 V, 30 kΩ, symmetrisch (PGM IN und PRIORITY IN)
Frequenzgang	50 - 18.000 Hz, ±3 dB
Signal-Rausch-Abstand	> 100 dB (bewertet A)
Hochpassfilter	200 Hz, 6 dB/Oktave (ein/aus über Menü)
Netzspannung	230 V / 50 Hz
Netzverbrauch	350 VA max, 8 W Standby
Notstromversorgung	24 V DC (dedizierte Schraubklemme)
Notstromverbrauch	20 A max, 280 mA Standby
Betriebstemperatur	0 - 40 °C
Abmessungen (B × H × T)	482 × 88 × 410 mm (2U Rack)
Gewicht	7,5 kg
Hauptfunktionen	Fernsteuerung über RS-485/Modbus, Prioritätseingang, automatischer Standby, Batterieüberwachung, Schutz vor Überlast, Kurzschluss und Überhitzung, Mikroprozessor-Reset
Wartung und Reinigung	Mit einem trockenen, weichen Tuch reinigen. Keine Chemikalien oder Wasser verwenden.
Sicherheit	Gerät nicht öffnen. Gefährliche Spannung bis zu 100 V an den Lautsprecherklemmen. Vor Eingriffen Netzstecker ziehen. Nur für den Innenbereich.
Ersatzteile und Reparierbarkeit	Austauschbare Sicherung (gleicher Typ). Für Reparaturen wenden Sie sich an einen Fachtechniker.
Mitgeliefertes Zubehör	Netzkabel, abnehmbare Schraubklemmen

Häufig gestellte Fragen - PA1250D Monacor

Wie stelle ich die Lautstärke am PA1250D ein?

Halten Sie die Taste PUSH/LEVEL (8) zwei Sekunden lang gedrückt, bis auf dem Display VOLUME SETTING erscheint. Drehen Sie dann den Knopf, um die Lautstärke einzustellen, und drücken Sie kurz, um die Einstellung zu speichern und zu sperren.

Was tun, wenn die CLIP-LED leuchtet?

Die CLIP-LED zeigt eine Überlastung des Verstärkers an. Reduzieren Sie sofort die Lautstärke, um Schäden zu vermeiden. Wenn das Problem weiterhin besteht, überprüfen Sie die Lautsprecheranschlüsse und die Gesamtimpedanz.

Wie verwende ich den Prioritätseingang (PRIORITY IN)?

Schließen Sie eine Audioquelle (z. B. Mikrofon) an die Klemme PRIORITY IN (19) an. Sobald ein Signal anliegt, wird der Eingang PGM IN automatisch stummgeschaltet, was eine prioritäre Durchsage ermöglicht. Während des Betriebs blinkt 'PRIORITY' im Display.

Wie konfiguriere ich den automatischen Standby?

Rufen Sie Menü 1 auf, indem Sie die Taste MENU (2) zwei Sekunden lang gedrückt halten. Navigieren Sie zur Zeile RMP SLEEP? und verwenden Sie die Taste SELECT (3), um die Funktion zu aktivieren (ON) oder zu deaktivieren (NO). Wenn aktiviert, wechselt der Verstärker nach 4 Minuten ohne Eingangssignal in den Standby.

Wie setze ich den Verstärker bei Fehlfunktion zurück?

Verwenden Sie die Reset-Tasten: MASTER RST (6) für den Hauptmikroprozessor, CPU RST (9) für den zweiten Mikroprozessor und OCP RST (10) für die Schutzschaltung bei Überlast. Verwenden Sie einen dünnen, nicht leitenden Gegenstand, um diese Tasten zu betätigen.

Was bedeutet die Meldung 'OVER CURRENT' im Display?

Die Meldung OVER CURRENT zeigt eine Überlast oder einen Kurzschluss am Lautsprecherausgang an. Der Ausgang wird abgeschaltet. Trennen Sie die Lautsprecher und drücken Sie dann die Taste OCP RST (10) mit einem nicht leitenden Gegenstand. Wenn der Fehler weiterhin besteht, ist der Verstärker defekt.

Wie reinige ich den Verstärker PA1250D?

Verwenden Sie nur ein trockenes, weiches Tuch. Verwenden Sie niemals Chemikalien, Lösungsmittel oder Wasser, da diese das Gerät beschädigen oder einen Kurzschluss verursachen könnten.

Kann ich eine 24-V-Notbatterie mit dem PA1250D verwenden?

Ja, schließen Sie eine 24-V-Notstromversorgung (z. B. MONACOR PA-24ESP) an die Klemme 24V = (20) an. Das Gerät schaltet bei Netzausfall automatisch auf diese Quelle um. Konfigurieren Sie die Batterieüberwachung im Menü 1 (BATTERY? auf YES oder NO je nach verwendeter Stromversorgung).

Wie schließe ich die Public Address-Lautsprecher richtig an?

Verbinden Sie die Lautsprecher mit der Klemme SPEAKER OUTPUT (17) unter Einhaltung der 100-V-Leitung. Die Gesamtleistung der Lautsprecher darf 250 W RMS nicht überschreiten. Die minimale Lastimpedanz beträgt 40 Ω. Schließen Sie die Lautsprecher nur bei ausgeschaltetem Verstärker an.

Wie verbinde ich den PA1250D für die Fernsteuerung mit einem PC?

Verwenden Sie die RS-485-Schnittstelle: Schließen Sie den PC an die Buchse RS-485 IN (14) an. Das Modbus-Protokoll ist erforderlich. Stellen Sie im Menü 2 (Taste MENU zwei Sekunden drücken, dann erneut MENU drücken) die Kommunikations-ID und die Baudrate mit den Tasten SELECT (3) und MENU (2) ein. Bestätigen Sie mit ENTER (4).

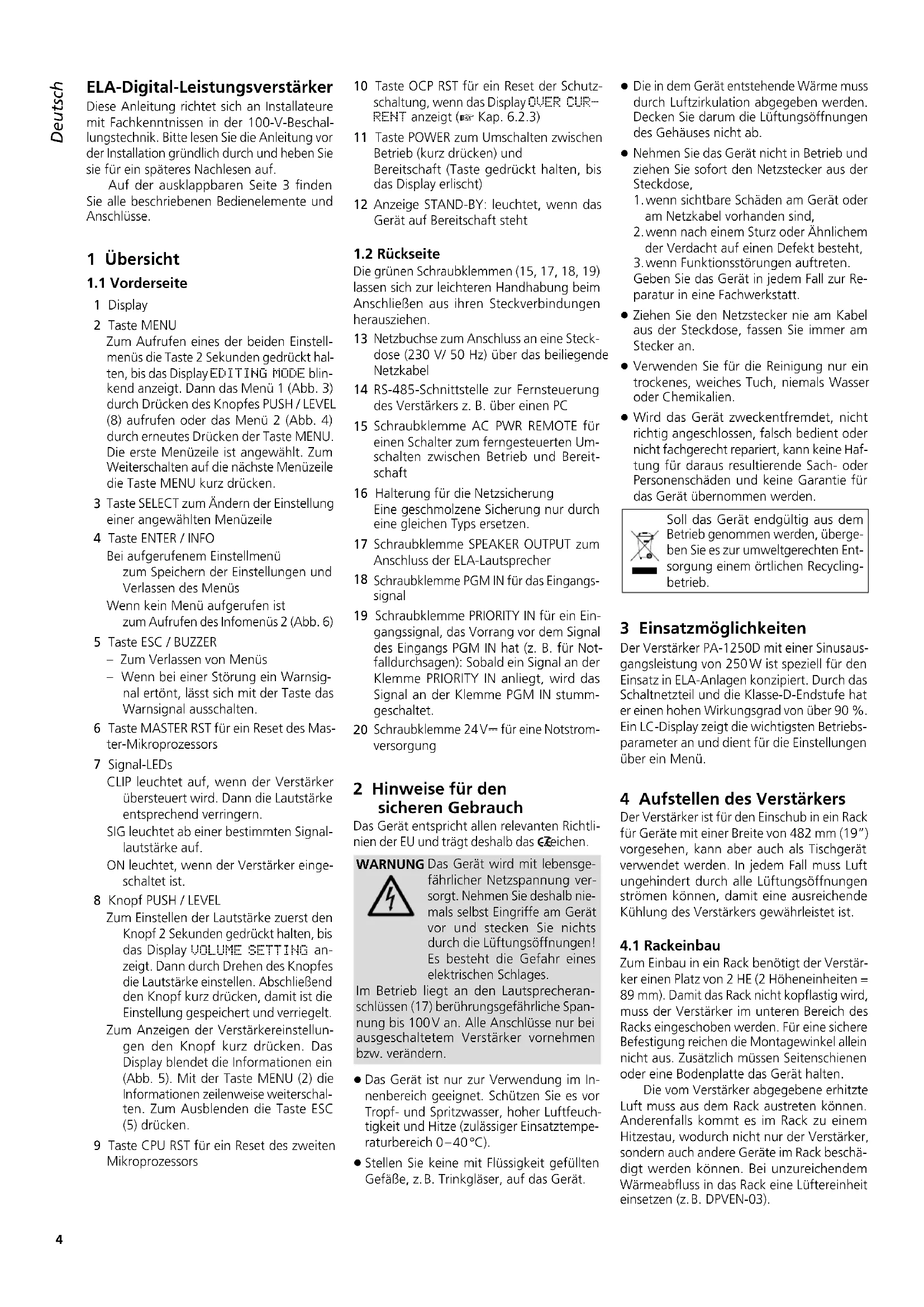

BEDIENUNGSANLEITUNG PA1250D Monacor

ELA-Digital-Leistungsverträger

PA Digital Power Amplifier

PA-1250D

Bestell-Nr. Order No. 17.3860

C E

BEDIENUNGSCANLEITUNG

INSTRUCTION MANUAL

MODE D'EMPLOI

ISTRUZIONI PER L'USO

ELA-Digital-Leistungsverträger

These Anleitungrichtet sich an Installateure mit Fachkenntnissen in der 100-V-Beschalungstechnik.itte lessen Sie die Anleitung vor der Installation grundlich durch und haben Sie sie fur ein späteres Nachlesen auf.

Auf der ausklappbaren Seite 3 finden Sie alle beschieden Bedienelemente und Anschlüsse.

1 Übersicht

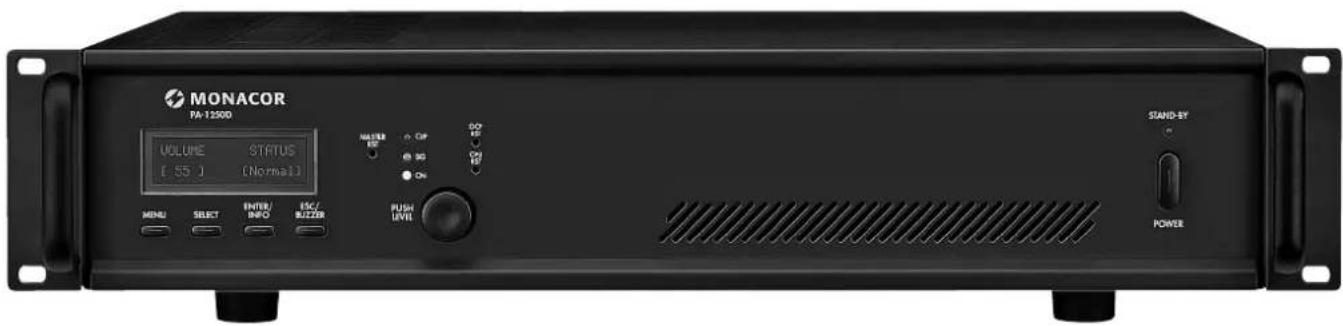

1.1 Vorderseite

1 Display
2 Taste MENU

Zum Aufrufen eines der beiden Einstell-mentation die Taste 2 Sekunden gedrückt halten, bis das Display EDITING MODE blinkend anziegt. Dann das Menu 1 (Abb. 3) durch Drucken des Knopfes PUSH/LEVEL (8) aufrufen oder das Menu 2 (Abb. 4) durch erneutes Drucken der Taste MENU. Die ersteme Menüzeile ist angewählt. Zum Weiterschalten auf die{nachste Menüzeile die Taste MENU kurz drucken.

3 Taste SELECT zum Ändern der Einstellung einer angewählten Menüzeile
4 Taste ENTER / INFO

Bei aufgerufenem Einstellmenü zum Speichern der Einstellungen und Verlassen des Menus

Wenn kein Menu aufgerufen ist zum Aufrufen des Infomenus 2 (Abb.6)

5 Taste ESC / BUZZER

Zum Verlassen von Menus
- Wenn bei einer Störung ein Warnsignal ertont, lasst sich mit der Taste das Warnsignal ausschalten.

6 Taste MASTER RST für ein Reset des Master-Mikroprozessors
7 Signal-LEDs

CLIP leuchtet auf, wenn der Veränderer übersteuert wird. Dann die Lautstärke entsprechend verringn.
SIG leuchtet ab einer bestimmten Signa-lautstärke auf.
ON leuchtet, wenn der Veränderer eingeschaltet ist.
8 Knopf PUSH/LEVEL
Zum Einstellen der Lautstärke zuerst den Knopf 2 Sekunden gedrückt halten, bis das Display VOLUME SETTING anziegt. Dann durch Drehen des Knopfas die Lautstärke einstellen. AbschlieBend den Knopf kurz drucken, damit ist die Einstellung gespeichert und verriegelt.
Zum Anzeigen der Verstärkereinstellungen den Knopf kurz drucken. Das Display blendet die Informationen ein (Abb. 5). Mit der Taste MENU (2) die Informationen zeilenweise weiterschalten. Zum Ausblenden die Taste ESC (5) drucken.
9 Taste CPU RST für ein Reset des zweiten Mikroprozessors

10 Taste OCP RST für ein Reset der Schutzschaltung, wenn das Display QUER CUR-RENT anziegt (6.2.3)
11 Taste POWER zum Umschalten zwischen Betrieb (kurz drucken) und Bereitschaft (Taste gedrückt halten, bis das Display erlischt)
12 Anzeige STAND-BY: leuchtet, wenn das Gerät auf Bereitschaft stehen

1.2 Rückseite

Die grünen Schraubklemmen (15, 17, 18, 19) lessen sich zur leichteren Handhabung beim AnschlieBen aus ihren Steckverbindungen herausziehen.

13Netzbuchse zum Anschluss an eine Steckdose (230V / 50Hz) uber das beiliegende Netzkabel
14 RS-485-Schnittstelle zur Fernsteuerung des Verständers z. B. über einen PC
15 Schraubklemme AC PWR REMOTE für einen Schalter zum ferngesteuerten Umschalten zwischen Betrieb und Bereitschaft
16 Halterung für die Netzsicherung Eine geschmolzene Sicherung nur durch eine gleichen Typs ersetzen.
17 Schraubklemme SPEAKER OUTPUT zum Anschluss der ELA-Lautsprecher
18 Schraubklemme PGM IN für das Eingangssignal
19 Schraubklemme PRIORITY IN für ein Eingangssignal, das Vorrang vor dem Signal des Eingangs PGM IN hat (z. B. für Notfalldurchsagen): Sobald ein Signal an der Klemme PRIORITY IN anliegt, wird das Signal an der Klemme PGM IN stummgeschaltet.
20 Schraubklemme 24V = fur eine Notstrom- versorgung

2 Hinweise für den sicheren Gebrauch

Das Gerä entspricht allen relevanten Richtlinien der EU und trag desthalb das Zeichen.

Das Gerät wird mit lebensgefährlicher Netzspannung versorgt. Nehmen Sie deshalb niemals selbst Eingriffe am Gerät vor und stecken Sie nichts durch die Luftungsöffnungen! Es besteht die Gefahr eines elektrischen Schlages.

Im Betrieb liegt an den Lautsprecheranschlüssen (17) berührungsgefährliche Spannung bis 100V an. Alle Anschlüsse nur bei ausgeschalteten Veränder vornehmen bzw. verändern.

Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Schützen Sie es vor Tropf- und Spritzwasser, hoher Luftfeuchtigkeit und Hitze (zulässiger Einsatztemperaturbereich 0 - 40^ ).
- Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z.B. Trinkgläser, auf das Gerät.

Die in dem Gerät entstehende Wärme muss durch Luftzirkulation abgegeben werden. Decken Sie darum die Lüftungsöffnungen des Gehäuses nicht ab.
- Nehmen Sie das Gerät nicht in Betrieb undziehen Sie sofort den Netzstecker aus der Steckdose,

1. wenn sichtbare Schäden am Gerät oder am Netzkabel vorhanden sind,

2. wenn nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht, 3. wenn Funktionstörungen auftreten. Geben Sie das Gerät in jedem Fall zur Reparatur in eine Fachwerkstatt.

3. Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.

4. Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, niemals Wasser oder Chemikalien.
5. Wird das Gerät zweckentfremdet, nicht richtig angeschlossen, falsch bedient oder nicht fachgerecht repariert, kann keine Haftung für darauf resultierende Sach- oder Personenschäden und keine Garantie für das Gerät übernommen werden.

Soll das Gerät endgültig aus dem Betrieb genommen werden, übergeben Sie es zur umweltgerechten Entsorgung einem örtlichen Recyclingbetrieb.

3 Einsatzmöglichkeiten

Der Verträger PA-1250D mit einer Sinusausgangsleistung von 250W ist speziell für den Einsatz in ELA-Anlagen konzipiert. Durch das Schaltnetzteil und die Klasse-D-Endstufe hat er einen hohen Wirkungsgrad von über 90% . Ein LC-Display zeigt die wichtigsten Betriebsparameter an und dient für die Einstellungen über ein Menu.

4 Aufstellen des Verständerkers

Der Veränder ist für den Einschub in ein Rack für Geräte mit einer Breite von 482 mm (19") vorgesehen, kann aber auch als Tischgerät verwendet werden. In jedem Fall muss Luft ungehindert durch alle Lüftungsöffnungen strömen können, damit eine ausreichende Kühlung des Veränderkers gewährleistet ist.

4.1 Rackeinbau

Zum Einbau in ein Rack besteht der Veränderer einen Platz von 2 HE (2 Höheneinheiten = 89 mm). Damit das Rack nicht kopflastig wird, muss der Veränderer im unteren Bereich des Racks eingeschoben werden. Für eine sichere Befestigung reichen die Montagewinkel allein nicht aus. Zusätzlich müssen Seitenschemien oder eine Bodenplatte das Gerät halten.

Die vom Verstärker abgegebene erhitzte Luft muss aus dem Rack austreten konnen. Anderenfalls kommt es im Rack zu einem Hitzestau, wodurch nicht nur der Verstärker, sondern auch andere Geräte im Rack beschädigt werden konnen. Bei unzureichendem Wärmeabfluss in das Rack eine Lüftereinheit einsetzen (z.B. DPVEN-03).

5 Veränderer anschließen

Alle Anschlüsse sollenn nur durch Fachpersonal und unbedingt bei ausgeschaltetem Veränder vorgenommen werden!

Alle grünen Schraubklemmen (15, 17, 18, 19) lessen sich zu besseren Handhabung beim Festschauben der Anschlussleitungen von ihren Steckverbindungen abziehen.

1) Für Durchsagen und Musikwiedergabe wird ein ELA-Vorversteller benötigt (z. B. PA-1414MX), an den Mikro fone und Audio-geräte (z. B. CD-Spieler, Radiogerät) angeschlossen werden können. Den Ausgang des Vorverträgers mit dem Eingang PGM IN (18) verbinden.
2) Für Notfalldurchsagen oder andere wichtige Durchsagen ist der PA-1250D mit dem Eingang PRIORITY IN (19) ausgestattet. Sobald hier ein Line-Pegel-Signal anliegt, wird der Eingang PGM IN stummgeschaltet, sodass nur die Notfalldurchsage zu horen ist.
3) Die ELA-Laufsprecher an die Schraub-klemme SPEAKER OUTPUT (17) anschlieben. Hierbeiarf a Gesamtbelastung von 250 W Sinus durch die Laufsprecher nicht übersritten werden, sonst spricht die Schutzschaltung an. These schaltet den Verträger leise oder stumm (6.2.3).
4) Soll der Veränder bei einem Netzausfall weiterarbeiten, eine 24-V-Notstromeinheit (z. B. PA-24ESP) an die Schraub-klemme 24V = (20) anschließen.
5) Zum ferngesteuerten Ein- und Ausschalten lassst sich ein Schalter an die Schraubklemme AC PWR REMOTE (15) anschließen.
6) For die Fernsteuerung des Verstärkers z. B. durch einen PC und für die Anzeige der Betriebsparameter des Verstärkers über einen PC ist eine RS-485-Schnittstelle vorhanden. Für die Datenübertragung wird das Modbus-Protekoll verwendet (Seite 26).

Den PC an die Buchse RS 485 IN (14) anschließen. Zur Fernsteuerung eines weiteren Gerätes theses an die Buchse RS 485 OUT anschließen.

7) Zuletzt das beiliegende Netzkabel zuerst in die Netzbuchse (13) und dann in eine Steckdose (230V / 50Hz) stecken. Die LED STAND-BY (12) leuchtet.

6 Bedienung

1) Den Verstärker mit der Taste POWER (11) einschalten. Die LED STAND-BY (12) erlisch, die LED ON (7) leuchtet auf und das Display (1) wird hell. Um den Verstärker auszuschalten (d. h. auf Bereitschaft), die Taste POWER gedrück halten, bis das Display erlischt.

Alternativ lasst sich der Versteller über einen an der Klemme AC PWR REMOTE (15) angeschlossenen Schalter ferngesteuert ein- und ausschalten. Ist der Versteller ferngesteuert eingeschaltet, zeigt dies das Display unter der Zeile STATUS mit [REMOTE] an.

Hinweis: Zum ferngesteuerten Ein- und Ausschalten darf der Verstärker zuvor nicht mit der Taste POWER eingeschaltet werden. Anderenfalls zuerst den angeschlossenen Schalter öffnen und dann die Taste POWER gedrück halten, bis die Anzeige STAND-BY aufleuchtet. Nun kann der Verstärker ferngesteuert ein- und ausgeschaltet werden.
2) Zum Einstellen der Lautstärke zuerst den Knopf PUSH / LEVEL (8) zwei Sekunden gedrückt halten, bis das Display VOLUME SETTING anzeigt. Dann durch Drehen des Knopfes die Lautstärke einstellen. AbschlieBend den Knopf kurz drucken; damit ist die Einstellung gespeichert, das Lautstärke-Einstellmenü ausgebrendet und die Lautstärkeeinstellung wieder verriegelt.

Das Display zeit den eingestellen Lautstärkewert an:

VOLUME [00] [99]

Ab einer bestimmten Lautstärke leuchtet die grüne LED SIG (7) als Signanzeige auf. Leuchtet die rote LED CLIP auf, wird der Verträker übersteuert. Dann die Lautstärke entsprechend verringern.

3) Alle weiteren Einstellungen erfolgen über das Menu.

Hinweis: Nach dem Aufrufen des Menus mit dem Drucken einer Taste nicht länger als 30 Sekunden warten, sonst blendet sich das Menu wieder aus. Bereits erfolgte Einstellungen werden damit zurückgesetzt.

a) Die Taste MENU (2) zwei Sekunden gedrückt halten, bis das Display EDI-TING MODE blinkend anziegt.
b) Den Knopf PUSH / LEVEL drucken. Das Einstellmenü erscheint (Abb. 3).
c) Die ersteme Menüzeile BATTERY? ist angewählt. Mit der Taste SELECT (3) kann eingestellt werden, ob die Spannung eines angeschlossenen Notstromversorgungsgerätes überwacht werden soll (YES) oder nicht (NO).

Hinweis: Wird zur Notstromversorgung das Gerät PA-24ESP von MONACOR eingesetzt, muss die Überwachung ausgeschelt sein (OFF). Weil beim PA-24ESP die 24-V-Spannung nur bei einem Netzausfall anliegt, wurde sonst der PA-1250D bereits im normalen Netzbetrieb dies als Störung melden.

d) Mit der Taste MENU kann auf die nachste Menüzeile gesprungen und mit der Taste SELECT die Einstellung geändert werden:

H_P_F? zum Ein- und Ausschalten des Hochpassfilters (200Hz) fur den Eingang PGM IN (18)

Amp SLEEP? Bei der Einstellung ON schaltet der Verträker automatisch in den Ruhemodus (im Display blinkt die Meldung Amp Sleeping), wenn ca. 1 Minute lang kein Eingangssignal anliegt. Nach 4 Minuten ohne Eingangssignal schaltet der Verträker auf Stand-by. Sobald ein Signal anliegt, schaltet er wieder ein.

AMP CHECK? zum Ein- und Ausschalten der Endstufen-Überwachung: Liegt kein Eingangssignal am Veränder an, wird die Endstufe in einem einstellbaren Interval mit einem Testsignal überprüft. Bei einem erkannten Fehler zeigt das

Display die Meldung AMP FAULT an (Kap. 6.2.5).

Hinweis: Die Menüzeile AMP CHECK latent sich nur anwahlen, wenn die Funktion AMP SLEEP ausgeschelt ist. Beim Einschalten der Funktion AMP SLEEP wird die Funktion AMP CHECK automatisch ausgeschelt.

Interval TIME zum Einstellen der Zeitabstände der Endstufen-Uberwachung (1/2 Stunde bis 24 Stunden)

e) Zum Speichern und Verlassen des Menüs die Taste ENTER (4) drücken. Das Display zeigt kurz blinkend EDITING save an, dann erscheidt wieder die Standardanzeige (Abb. 1).

Hinweis: Das Einstellmenü kann jederzeit mit der Taste ESC (5) verlassen werden, ohne dass eine Einstellung gespeichert wird.

4) Ist der Veränder an einem PC angeschlossen, über ein zweites Einstellmenu die Geräte-ID-Nr. und die Baudrate einstellen:

a) Die Taste MENU zwei Sekunden gedrückt halten, bis das Display EDITING MODE blinkend anziegt.
b) Die Taste MENU erneut drucken, sodass das zweite Einstellmenü erscheint (Abb. 4).
c) Die erstige Menüzeile Communica-tion ID ist angewählt. Mit der Taste SELECT die Geräte-ID-Nr. einstellen.
d) Mit der Taste MENU zur nachsten Menüzeile springen und mit der Taste SELECT die Baudrate wahlen.
e) Mit der Taste ENTER die Einstellungen speichern und das Menu verlassen.

5) Zum Anzeigen der EinstellungenLANsien sich zwei Infomenus einblenden (Abb. 5 und 6), das Infomenu 1 durch Drucken des Knopfes PUSH/LEVEL, das Infomenu 2 mit der Taste ENTER/INFO. Bei dem Infomenu 1 wird auch die Temperatur des Kuhlkorpers angezeigt (Temperatur C und esleen sich die Informationen mit der Taste MENU zeilenweise weiterschalten. Zum Ausblenden eines Menus die Taste ESC / BUZZER drucken oder ca. 12 Minute warten, bis sich das Menu automatisch ausblendet.

6.1 Reset

Lässt sich der Veränder nicht mehr ordnungsgemäß bedieten, kann über zwei Tasten ein Reset durchgeführt werden:

MASTER RST (6) für ein Reset des MasterMikroprozessors

CPU RST (9) für ein Reset des zweiten Mikroprozessors

Zusätzlich gibt es die Taste OCP RST (10) für ein Reset der Schutzschaltung, wenn das Display QUER CURRENT anzeigt (Kap. 6.2.3, Absatz Überlastung).

WICHTIG! Zum Betätigten der Reset-Tasten einen dūnnen, nichtleitenden Gegenstand verwenden. Wenn ein Reset des zweiten Mikroprozessors mit der Taste CPU RST durchgeführt wurde, muss auch ein Reset des MasterMikroprozessors mit der Taste MASTER RST erfolgen, damit der Veränderter wieder ordnungsgemäß arbeitet.

6.2 Displaymeldungen

Verschiedene Betriebszustände und Störungen werden vom Display angezeigt. Ertont bei einer Störung ein Warnsignal, lässt sich these mit der Taste BUZZER (5) ausschalten.

6.2.1 Eingänge

These Meldung wird blinkend angezeigt, solange ein Signal am Eingang PRIORITY IN (19) anliegt. Der Eingang PGM IN (18) ist dann stummgeschaltet.

These Meldung wird angezeigt, wenn eine Minute lang kein Eingangssignal anliegt und in der Zeile AMF SLEEP? des Einstellmenus 1 UN gewählt wurde. Der Versteller befindet sich dann im Ruhemodus. Er schaltet wieder ein, wenn die Taste ESC (5) oder der Knopf PUSH/LEVEL (8) gedrückt wird oder das Eingangssignal wieder anliegt.

Liegt vier Minuten lang kein Signal an, schaltet der Veränder auf Stand-by und die LED STAND-BY (12) blinkt. Von Stand-by schaltet er wieder ein, sobald ein Eingangssignal anliegt oder die Taste POWER (11) gedruckt wird.

6.2.2 Stromversorgung

Sinkt die Netzspannung unter ca. 190 V, wird diese Meldung angezeigt. Die Endstufe ist dann abgeschaltet.

Ist der Veränder an einer Notstromversorgung angeschlossen und fällt die Netzspannung aus, schaltet der Veränder auf die Notstromversorgung um. Wenn im Einstellmenu 1 in der Zeile BATTERY? die Einstellung YES gewählt wurde, zeigt das Display den Notstrombetrieb unter Zeile STATUS abwechselnd mit [BATT.] und [Normal] an.

Sinkt die Spannung der Notstromversorgung unter ca. 21 V und wurde im Einstellmenu 1 in der Zeile BATTERY? die Einstellung YES gewählt, erscheidt diese Meldung. Nach ca.½ Minute oder wenn die Taste ESC (5) gedrückt wird, schaltet das Display auf die Standardanzeige darüber:

Unterhalb der Zeile STATUS zeigt das Display jedoch abwechselnd [DC LOW] und [Normal] an.

6.2.3 Überlastung

SKP-LINE SHORTSKP-LINE SHORT Output MUTE

These Meldung erscheint, wenn am Lautspracherausgang ein Kurzschluss vorhanden ist. Der Lautspracherausgang ist dann stummgeschaltet.

OVER CURRENT COVER CURRENT Protection

Bei einer zu hohen Stromaufnahme (z. B. Lautsprecherausgang überlastet oder Defekt im Verträker) erscheidt diese Meldung. Nach ca. ½ Minute oder wenn die Taste ESC (5) gedrückt wird, schaltet das Display auf die Standardanzeige darüber:

VOLUME STATUS [..] [OCP ON]

Unterhalb der Zeile STATUS zeigt das Display jedoch [OCP ON] an. Die Schutzschaltung hat die Verstärkerendstufe abgescheltet. Um den Fehler einzukreisen, die Steckschraubklemme SPEAKER OUTPUT (17) vom Verstärker abziehen und mit einem dūnen, nichtleitenden Gegenstand die Reset-Taste OCP RST (10) drücken. Die Endstufe schaltet sich wieder ein. Wenn jetzt keine Fehlermeldung erscheidt, liegt der Fehler an der Laufsprecherleitung oder an den Lautsprechem. Erscheidt die Fehlermeldung erneut, ist der Verstärker defekt und muss repariert werden.

6.2.4 Überhitzung

These Meldung erscheint, wenn der Veränderer überhützt ist (z. B. bei unzureichender Wärme-ableitung). Die Ausgangsleistung wird auf 1/8 der Nennleistung begrenzt. Nach ca. 1/2 Minute oder wenn die Taste ESC (5) gestrückt wird, schaltet das Display auf die Standardanzeige darüber:

VOLUME STATUS [..] [LIMIT]

Unterhalb der Zeile STATUS zeigt das Display jedoch abwechselnd [LIMIT] und [HEATED] an. Steigt die Temperatur des Kühlkörpers im Veränderer weiter an, wird der Laufsprecherausgang stummgeschaltet und es erscheint die Meldung:

OVERTEMP MUTEOVERTEMP MUTE Output Mute

Nach ca. 12 Minute oder wenn die Taste ESC (5) gedrückt wird, schaltet das Display auf die Standardanzeige darüber:

VOLUME STATUS [ ] [ MUTE ]

Unterhalb der Zeile STATUS zeigt das Display jedoch abwechselnd [MUTE] und [HEATED] an. Sobald die Temperatur in

den Normalbereich gesunden ist, schaltet der Verstärker wieder auf die Nennausgangsleistung zurück.

6.2.5 Endstufendefekt

These Meldung wird angezeigt, wenn der Mikroprozessor des PA-1250D durch ein Test-signal einen Defekt in der Endstufe erkannt hat. Voraussetzung fur den Selfstest: In der Zeile AMP CHECK? des Einstellmenus 1 ist ON eingestellt (w Kap. 3) und es liegt kein Eingangssignal an. Nach ca. ½ Minute oder wenn die Taste ESC (5) gedrückt wird, schaltet das Display auf die Standardanzeige zurück:

Unterhalb der Zeile STATUS zeigt das Display jedoch [Fault] an.

7 Technische Daten

Blockschaltbild siehe Seite 29.

Ausgangsleistung

Nennleistung: .250W

Musikleistung: 350W

Klirrfactor: .05%

Laatsprecherausgang: 100V, Mindestlastimpedanz 40

Eingänge: 1,2V,30kΩ,sym.

Frequenzbereich: .50-18000Hz, ±3dB

Signal/Rauschabstand: >100 dB (A-bewertet)

Hochpass: 200Hz, 6dB/Okt.

Stromversorgung

Netzbetrieb: 230V/50Hz

Leistungsaufnahme: .max. 350 VA, 8W Stand-by

Notversorgung: 24V(=)

Stromaufnahme: . . . . . max. 20A, 280 mA Stand-by

Einsatztemperatur: .0-40°C

Abmessungen

(B×H×T): .482×88× 410mm,2HE

Gewicht: 7,5kg

Änderungen vorbehalten.

PA Digital Power Amplifier
