BEDIENUNGSANLEITUNG PAM224 Monacor

Matrix-Zonenmischverstärker mit 8 Eingängen

PA-M224 Bestell-Nr. • Order No. • Référence num. 0179280

PA-M412 Bestell-Nr. • Order No. • Référence num. 0179290

PA-M1WP Bestell-Nr. • Order No. • Référence num. 0179300

PA-M4RC Bestell-Nr. • Order No. • Référence num. 0179310

BEDIENUNGSANLEITUNG

INSTRUCTION MANUAL

MODE D'EMPLOI

THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY THE AUDIO COMPANY

MONACOR PA-M224 POWER PFL AFL 12 13 11 5 6 9 8 7 10 11 12 13

PA-M224

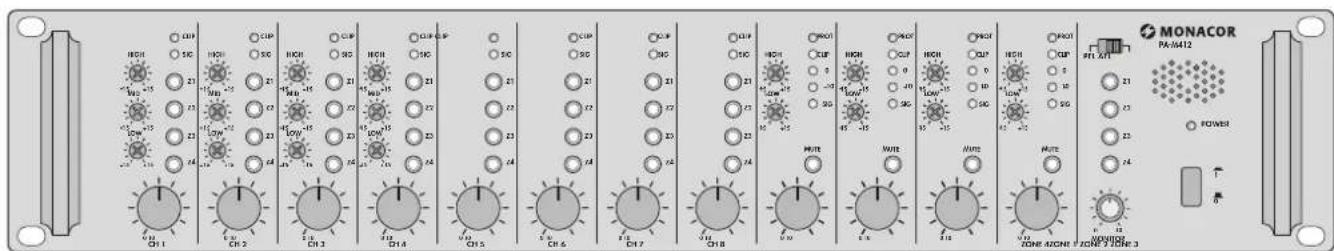

MONACOR PA-M412 POWER ZONE 3 ZONE 3 ZONE 3

PA-M412

OUTPUT ZONE 4 ZONE 3 PAGING INC WALL MODULE WALL MODULE LINE LINE SPEAKER SPRAKER COM ZONE 2 WALL MODULE LINE LINE SPREAD SPRAKER COM ZONE 1 WALL MODULE SPREAD COM CHANNEL 8 CHANNEL 7 CHANNEL 6 CHANNEL 5 CHANNEL 4 LINE LINE LINE LINE LINE PHANTOM 2 ON OFF ON ON OFF ON ON PHANTOM 1 MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI MINI

PA-M412

Deutsch ..... Seite 4

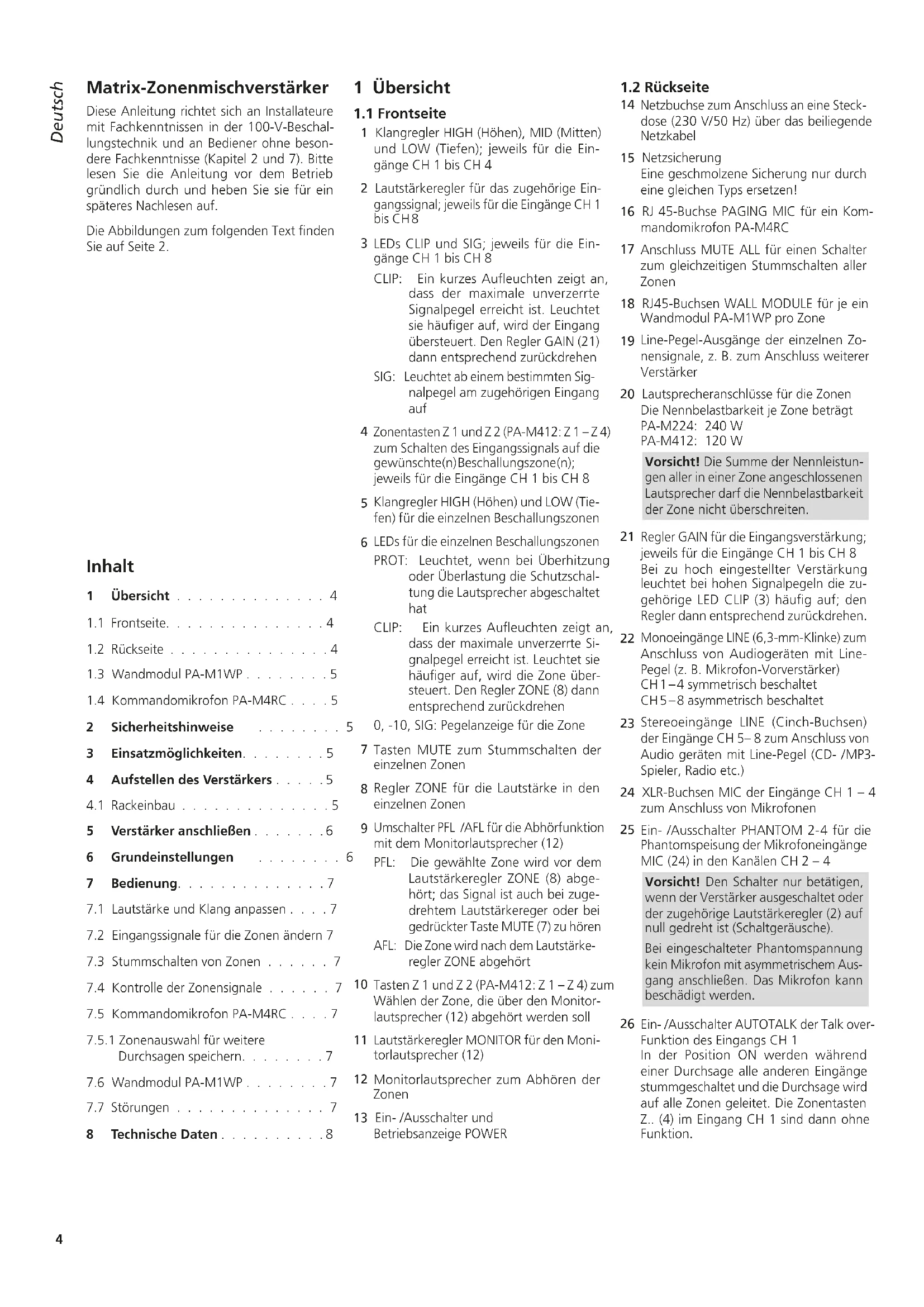

Matrix-Zonenmischverstärker

Diese Anleitung richtet sich an Installateure mit Fachkenntnissen in der 100-V-Beschallungstechnik und an Bediener ohne besondere Fachkenntnisse (Kapitel 2 und 7). Bitte lesen Sie die Anleitung vor dem Betrieb gründlich durch und heben Sie sie für ein späteres Nachlesen auf.

Die Abbildungen zum folgenden Text finden Sie auf Seite 2.

Inhalt

1 Übersicht 4

1.1 Frontseite. 4

1.2 Rückseite ..... 4

1.3 Wandmodul PA-M1WP ..... 5

1.4 Kommandomikrofon PA-M4RC . . . . 5

2 Sicherheitshinweise 5

3 Einsatzmöglichkeiten. . . . . . . 5

4 Aufstellen des Verstärkers ..... 5

4.1 Rackeinbau . . . . . . . . . . . . . . . . 5

5 Verstärker anschließen .....6

6 Grundeinstellungen 6

7 Bedienung. 7

7.1 Lautstärke und Klang anpassen . . . . 7

7.2 Eingangssignale für die Zonen ändern 7

7.3 Stummschalten von Zonen ..... 7

7.4 Kontrolle der Zonensignale ..... 7

7.5 Kommandomikrofon PA-M4RC . . . . 7

7.5.1 Zonenauswahl für weitere Durchsagen speichern. . . . . . . . 7

7.6 Wandmodul PA-M1WP ..... 7

7.7 Störungen ..... 7

8 Technische Daten....8

1 Übersicht

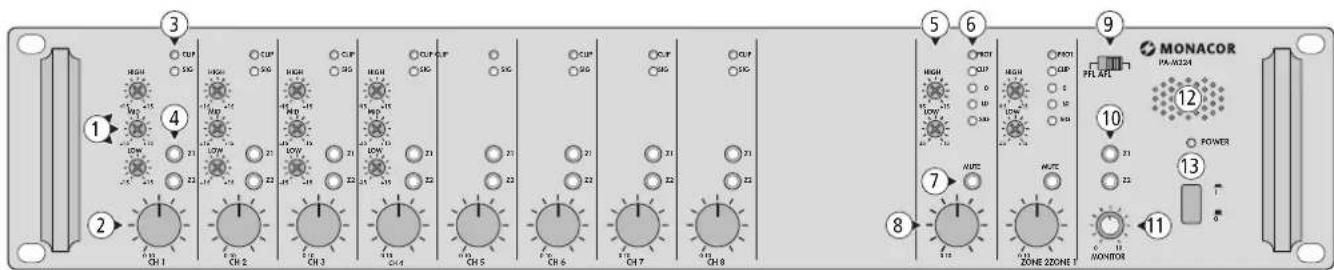

1.1 Frontseite

1 Klangregler HIGH (Höhen), MID (Mitten) und LOW (Tiefen); jeweils für die Eingänge CH 1 bis CH 4

2 Lautstärkeregler für das zugehörige Eingangssignal; jeweils für die Eingänge CH 1 bis CH8

3 LEDs CLIP und SIG; jeweils für die Eingänge CH 1 bis CH 8

CLIP: Ein kurzes Aufleuchten zeigt an, dass der maximale unverzerrte Signalpegel erreicht ist. Leuchtet sie häufiger auf, wird der Eingang übersteuert. Den Regler GAIN (21) dann entsprechend zurückdrehen

SIG: Leuchtet ab einem bestimmten Signalpegel am zugehörigen Eingang auf

4 Zonentasten Z 1 und Z 2 (PA-M412: Z 1 – Z 4) zum Schalten des Eingangssignals auf die gewünschte(n) Beschallungszone(n); jeweils für die Eingänge CH 1 bis CH 8

5 Klangregler HIGH (Höhen) und LOW (Tiefen) für die einzelnen Beschallungszonen

6 LEDs für die einzelnen Beschallungszonen PROT: Leuchtet, wenn bei Überhitzung oder Überlastung die Schutzschaltung die Lautsprecher abgeschaltet hat

CLIP: Ein kurzes Aufleuchten zeigt an, dass der maximale unverzerrte Signalpegel erreicht ist. Leuchtet sie häufiger auf, wird die Zone übersteuert. Den Regler ZONE (8) dann entsprechend zurückdrehen

0, -10, SIG: Pegelanzeige für die Zone

7 Tasten MUTE zum Stummschalten der einzelnen Zonen

8 Regler ZONE für die Lautstärke in den einzelnen Zonen

9 Umschalter PFL /AFL für die Abhörfunktion mit dem Monitorlautsprecher (12)

PFL: Die gewählte Zone wird vor dem Lautstärkeregler ZONE (8) abgehört; das Signal ist auch bei zuge-drehtem Lautstärkereger oder bei gedrückter Taste MUTE (7) zu hören

AFL: Die Zone wird nach dem Lautstärke-regler ZONE abgehört

10 Tasten Z 1 und Z 2 (PA-M412: Z 1 – Z 4) zum Wählen der Zone, die über den Monitor-lautsprecher (12) abgehört werden soll

11 Lautstärkeregler MONITOR für den Monitorlautsprecher (12)

12 Monitorlautsprecher zum Abhören der Zonen

13 Ein-/Ausschalter und Betriebsanzeige POWER

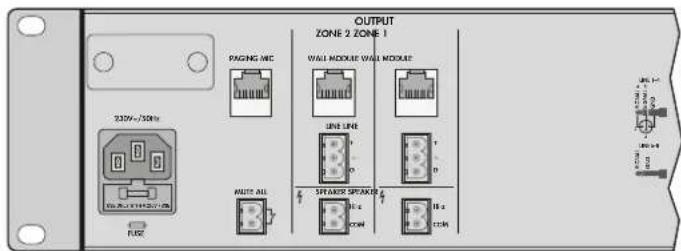

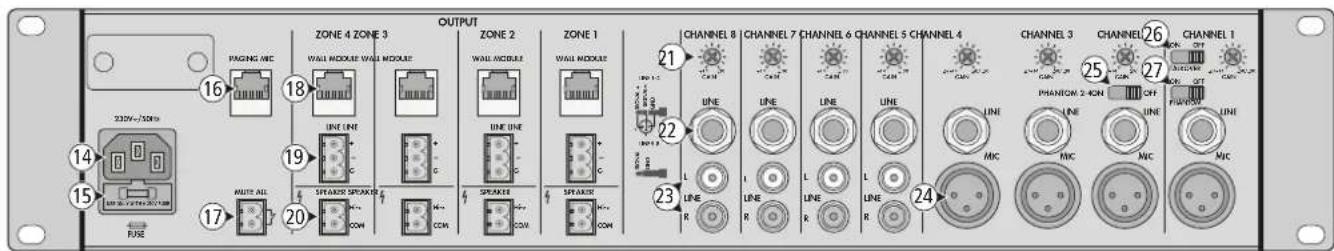

1.2 Rückseite

14 Netzbuchse zum Anschluss an eine Steck-dose (230 V/50 Hz) über das beiliegende Netzkabel

15 Netzsicherung Eine geschmolzene Sicherung nur durch eine gleichen Typs ersetzen!

16 RJ 45-Buchse PAGING MIC für ein Kom-mandomikrofon PA-M4RC

17 Anschluss MUTE ALL für einen Schalter zum gleichzeitigen Stummschalten aller Zonen

18 RJ45-Buchsen WALL MODULE für je ein Wandmodul PA-M1WP pro Zone

19 Line-Pegel-Ausgänge der einzelnen Zonensignale, z. B. zum Anschluss weiterer Verstärker

20 Lautsprecheranschlüsse für die Zonen Die Nennbelastbarkeit je Zone beträgt PA-M224: 240 W PA-M412: 120 W

Vorsicht! Die Summe der Nennleistungen aller in einer Zone angeschlossenen Lautsprecher darf die Nennbelastbarkeit der Zone nicht überschreiten.

21 Regler GAIN für die Eingangsverstärkung; jeweils für die Eingänge CH 1 bis CH 8 Bei zu hoch eingestellter Verstärkung leuchtet bei hohen Signalpegeln die zugehörige LED CLIP (3) häufig auf; den Regler dann entsprechend zurückdrehen.

22 Monoeingänge LINE (6,3-mm-Klinke) zum Anschluss von Audiogeräten mit Line-Pegel (z. B. Mikrofon-Vorverstärker) CH1–4 symmetrisch beschaltet CH5–8 asymmetrisch beschaltet

23 Stereoeingänge LINE (Cinch-Buchsen) der Eingänge CH 5–8 zum Anschluss von Audio geräten mit Line-Pegel (CD-/MP3-Spieler, Radio etc.)

24 XLR-Buchsen MIC der Eingänge CH 1 – 4 zum Anschluss von Mikrofonen

25 Ein-/Ausschalter PHANTOM 2-4 für die Phantomspeisung der Mikrofoneingänge MIC (24) in den Kanälen CH 2 – 4

Vorsicht! Den Schalter nur betätigen, wenn der Verstärker ausgeschaltet oder der zugehörige Lautstärkeregler (2) auf null gedreht ist (Schaltgeräusche).

Bei eingeschalteter Phantomspannung kein Mikrofon mit asymmetrischem Ausgang anschließen. Das Mikrofon kann beschädigt werden.

26 Ein-/Ausschalter AUTOTALK der Talk over-Funktion des Eingangs CH 1 In der Position ON werden während einer Durchsage alle anderen Eingänge stummgeschaltet und die Durchsage wird auf alle Zonen geleitet. Die Zonentasten Z.. (4) im Eingang CH 1 sind dann ohne Funktion.

27 Ein-/Ausschalter PHANTOM für die Phantomspeisung des Mikrofoneingangs MIC (24) im Kanal CH 1 Bitte beachten Sie den Hinweis „Vorsicht“ unter der Position 25.

1.3 Wandmodul PA-M1WP

Das Wandmodul ist als Zubehör erhältlich und gehört nicht zum Lieferumfang des Verstärkers. Es dient zur Einstellung der Lautstärke direkt in der Beschallungszone und zur Einspeisung von Audiosignalen für die Zone.

Auf der Rückseite des Moduls befindet sich eine RJ 45-Buchse zum Anschluss an die Buchse WALL MODULE (18) des Verstärkers über ein Cat-5e-Kabel (Kupferleiter, kein kupferkaschierter Aluminiumleiter), maximale Kabellänge200m.

28 Signalwahltaste mit Kontroll-LED

Taste hineingedrückt: Die LED leuchtet gelb; es ist das Signal zu hören, das auf die Buchsen MIC (29) oder LINE (31) gegeben wird

Taste ausgerastet: Die LED leuchtet grün; es ist das Signal, das am Verstärker für diese Zone gewählt ist, zu hören

29 XLR-Buchse MIC zum Anschluss eines Mikrofons

Vorsicht! Keine Mikrofone mit asymmetrischem Ausgang anschließen. Diese können beschädigt werden, weil stets eine 14-V-Phantomspannung an der Buchse anliegt.

30 Lautstärkeregler für die Zone

Die maximal mögliche Laustärke ist durch den zugehörigen Regler ZONE (8) am Verstärker einstellbar.

31 Cinch-Buchsen LINE zum Einspeisen eines Line-Signals

1.4 Kommandomikrofon PA-M4RC

Das Kommandomikrofon ist als Zubehör erhältlich und gehört nicht zum Lieferumfang des Verstärkers.

32 Lautstärkeregler für das Mikrofonsignal

33 RJ 45-Buchse OUTPUT zum Anschluss an die Buchse PAGING MIC (16) des Verstärkers über ein Cat-5e-Kabel (Kupferleiter, kein kupferkaschierter Aluminiumleiter), maximale Kabellänge 200 m

34 Schalter LOCK / UNLOCK zum Speichern einer Zonenauswahl

UNLOCK: Die Auswahl der Zonen für eine Durchsage wird nach der Durchsage mit dem Loslassen der Taste TALK (41) gelöscht. Für die nächste Durchsage müssen die Zonen mit den Tasten (38 oder 39) erneut angewählt werden.

LOCK: Wird der Schalter nach der Auswahl auf LOCK gestellt, bleibt die Auswahl gespeichert.

35 LED CLIP: Ein kurzes Aufleuchten zeigt an, dass der maximale unverzerrte Signalpegel erreicht ist. Leuchtet sie häufiger auf, verzerrt das Mikrofonsignal; den Lautstärkeregler (32) dann entsprechend zurückdrehen LED SIGNAL: Leuchtet ab einer bestimmten Lautstärke der Durchsage auf
36 Betriebsanzeige POWER
37 XLR-Buchse zum Einstecken des beiliegenden Schwanenhalsmikrofons
38 Taste ALL für Durchsagen in allen Zonen
39 Tasten zum Auswählen der Zonen, in denen eine Durchsage zu hören sein soll
Hinweis: Beachten Sie die unterschiedliche Beschriftung der Zonentasten. Die Ziffern 1 und 2 links neben den Tasten gelten für den PA-M224, die Ziffern 1 – 4 rechts neben den Tasten für den PA-M412.
40 Taste CHIME zum Auslösen eines Gongs vor einer Durchsage
41 Sprechtaste TALK

2 Sicherheitshinweise

Das Gerät entspricht allen relevanten Richtlinien der EU und trägt deshalb das €Zeichen.

WARNUNG

Das Gerät wird mit lebensgefährlicher Netzspannung versorgt. Nehmen Sie deshalb niemals selbst Eingriffe am

Gerät vor und stecken Sie nichts durch die Lüftungsöffnungen! Es besteht die Gefahr eines elektrischen Schlages.

Im Betrieb liegt an den Lautsprecheranschlüssen SPEAKER (20) berührungsgefährliche Spannung bis 100 V an. Alle Anschlüsse nur bei ausgeschaltetem Verstärker vornehmen bzw. verändern.

• Das Gerät ist nur zur Verwendung im Innenbereich geeignet. Schützen Sie es vor Tropf- und Spritzwasser sowie vor hoher Luftfeuchtigkeit. Der zulässige Einsatztemperaturbereich beträgt 0–40°C.
• Stellen Sie keine mit Flüssigkeit gefüllten Gefäße, z. B. Trinkgläser, auf das Gerät.
• Die in dem Gerät entstehende Wärme muss nach außen entweichen können. Decken Sie darum die Lüftungsöffnungen des Gehäuses nicht ab.
• Ziehen Sie sofort den Netzstecker aus der Steckdose, wenn:
• sichtbare Schäden am Gerät oder am Netzkabel vorhanden sind,
• nach einem Sturz oder Ähnlichem der Verdacht auf einen Defekt besteht,
• Funktionsstörungen auftreten. Geben Sie das Gerät in jedem Fall zur Reparatur in eine Fachwerkstatt.

• Ziehen Sie den Netzstecker nie am Kabel aus der Steckdose, fassen Sie immer am Stecker an.

• Verwenden Sie für die Reinigung nur ein trockenes, weiches Tuch, keine Chemikalien oder Wasser.

• Wird das Gerät zweckentfremdet, nicht richtig angeschlossen, falsch bedient oder nicht fachgerecht repariert, kann keine Garantie für das Gerät und keine Haftung für daraus resultierende Sach- oder Personenschäden übernommen werden.

Soll das Gerät endgültig aus dem Betrieb genommen werden, entsorgen Sie es gemäß den örtlichen Vorschriften.

3 Einsatzmöglichkeiten

Dieser Verstärker ist für den Aufbau einer ELA-Anlage konzipiert, in der einzelne Bereiche oder Räume (Zonen) unterschiedlich beschallt werden sollen. Es können die Signale von acht verschiedenen Audioquellen (Mikrofone, MP3 / CD-Spieler, Radio usw.) beliebig auf zwei Zonen (mit dem PA-M224) oder auf vier Zonen (mit dem PA-M412) geleitet werden. Für je Zone lassen sich die Lautstärke und der Klang entsprechend den Anforderungen unterschiedlich einstellen.

Zum Einstellen der Lautstärke direkt in einer Zone dient das Wandmodul PA-M1WP (Zubehör). Hieran kann auch z. B. ein Mikrofon oder ein MP3-Spieler angeschlossen werden und anstelle der am Verstärker gewählten Signalquelle in der Zone gehört werden.

Über das Kommandomikrofon PA-M4RC (Zubehör) können Durchsagen in bestimmte oder auch in alle Zonen erfolgen.

4 Aufstellen des Verstärkers

Der Verstärker ist für den Einschub in ein Rack für Geräte mit einer Breite von 482 mm (19") vorgesehen, kann aber auch als Tischgerät verwendet werden. In jedem Fall muss Luft ungehindert durch alle Lüftungsöffnungen strömen können, damit eine ausreichende Kühlung des Gerätes gewährleistet ist.

4.1 Rackeinbau

Für die Rackmontage werden 2 HE (2 Höheneinheiten = 89 mm) benötigt. Damit das Rack nicht kopflastig wird, muss der Verstärker im unteren Bereich des Racks eingeschoben werden. Für eine sichere Befestigung reicht die Frontplatte allein nicht aus. Zusätzlich müssen Seitenschienen oder eine Bodenplatte das Gerät halten.

Die vom Verstärker erwärmte Luft muss aus dem Rack austreten können. Anderenfalls kommt es im Rack zu einem Hitzestau, wodurch nicht nur der Verstärker, sondern auch andere Geräte im Rack beschädigt werden können. Bei unzureichendem Wärmeabfluss in das Rack eine Lüftereinheit einsetzen (z. B. DPVEN-04).

5 Verstärker anschließen

Alle Anschlüsse sollten nur durch Fachpersonal und unbedingt bei ausgeschaltetem Verstärker vorgenommen werden!

Für die grünen Steckanschlüsse (17, 19, 20) liegen dem Verstärker entsprechende Schraubklemmleisten bei.

Gerät	Anschluss Hinweis
Eingänge
Mikrofon für Durchsagen in allen Zonen	XLR-Buchse MIC (24) von CHANNEL 1 Den Schalter TALK-OVER (26) auf ON stellen.
Mikrofone für Durchsagen in verschiedene Zonen und sonstige Anwendungen	XLR-Buchsen MIC (24) Beim Anschluss an CHANNEL 1 den Schalter TALKOVER (26) auf OFF stellen.
Mono-Audiogeräte mit Line-Pegel, z. B. Mikrofonvorverstärker	6,3-mm-Klinken-Buchsen LINE (22)
Stereo-Audiogeräte mit Line-Pegel, z. B. CD-/MP3-Spieler, Radio	Cinch-Buchsen LINE (23)
Schalter zum Stumm-schalten aller Zonen gleichzeitig	grüner Steckanschluss MUTE ALL (17)
Ausgänge
100-V-Lautsprecher	für jede Zone grüner Steckanschluss SPEAKER (20) Die Nennbelastbarkeit je Zone beträgt PA-M224: 240 W PA-M412: 120 W und darf nicht überschritten werden!
Zusätzlicher ELA-Verstärker, wenn mehr Lautsprecher benötigt werden, als zulässig sind	für jede Zone grüner Steckanschluss LINE (19)
Zubehör
Kommandomikrofon PA-M4RC	RJ45-Buchse PAGING MIC(16)*
Wandmodul PA-M1WP	für jede Zone RJ45-BuchseWALL MODULE (18)*
* über Cat-5e-Kabel (mit Kupferleitern, keine kupferkaschierten Aluminiumleiter), maximale Kabellänge 200 m

Zuletzt den Verstärker mit der Netzbuchse (14) über das beiliegende Netzkabel an eine Steckdose (230 V/50 Hz) anschließen.

6 Grundeinstellungen

1) Um Einschaltgeräusche zu vermeiden, zuerst alle anderen Geräte der ELA-Anlage einschalten.
2) Vor dem ersten Einschalten des Verstärkers die Lautstärkeregler ZONE (8) auf null stellen, um am Anfang eine zu hohe Lautstärke zu vermeiden. Dann den Verstärker mit dem Netzschalter (13) einschalten. Die Betriebsanzeige POWER leuchtet.
3) Zur Grundeinstellung der Eingangskanäle:

a) Alle Regler GAIN (21), HIGH, MID und LOW (1) in die Mittelstellung drehen.
b) Alle Lautstärkeregler CH .. (2) auf null drehen.
c) Alle Zonentasten Z .. (4) ausrasten.
d) Ist am Eingang CH 1 ein Mikrofon für Durchsagen in allen Zonen angeschlossen, den Schalter TALKOVER (26) in die Position ON stellen. Damit werden während einer Durchsage alle anderen Eingänge stummgeschaltet und die Durchsage auf alle Zonen geleitet. Die Zonentasten Z.. (4) im Eingang CH 1 sind dann ohne Funktion.

Wird der Eingang CH 1 nicht für Durchsagen in allen Zonen genutzt, den Schalter TALKOVER in die Position OFF stellen.

e) Die Phantomspeisung für die Mikrofoneingänge MIC (24) ein- oder ausschalten.

Vorsicht! Beim Ein- und Ausschalten der Phantomspeisung können laute Schaltgeräusche entstehen. Deshalb zuvor z. B. die Lautstärkeregler ZONE (8) auf null drehen.

Bei zugeschalteter Phantomspannung dürfen an den zugehörigen Eingängen keine Mikrofone mit asymmetrischem Ausgang angeschlossen sein, da diese beschädigt werden können.

Ist am Eingang CH 1 ein Mikrofon angeschlossen, das eine Phantomspeisung benötigt, den Schalter PHANTOM (27) in die Position ON stellen, anderenfalls den Schalter in die Position OFF stellen. Sind an den Eingängen CH 2 – 4 Mikrofone angeschlossen, die eine Phantomspeisung benötigen, den Schalter PHANTOM 2-4 (25) in die Position ON stellen, anderenfalls den Schalter in die Position OFF stellen.

4) Den Lautstärkeregler CH .. (2) des Eingangs, der am lautesten zu hören sein soll, ca. 13 aufdrehen. Das Eingangssignal mit den Zonentasten Z .. (4) auf die Zonen schalten, in denen es zu hören sein soll.

5) Mit den Reglern ZONE (8) für jede Zone die gewünschte Lautstärke einstellen. Die Pegelanzeigen (6) zeigen die Lautstärke der Zonen an. Die gelbe LED CLIP sollte nur bei Signalspitzen kurz aufleuchten. Leuchtet sie häufiger auf, den zugehörigen Regler ZONE zurückdrehen.
Lässt sich die Lautstärke der Zonen nicht optimal einstellen, weil das Eingangssignal zu leise oder zu laut ist, den Eingangspegel mit dem zugehörigen Regler GAIN (21) oder CH .. (2) korrigieren. Sollte die LED CLIP (3) in einem Eingangskanal häufiger aufleuchten, wird der Eingang übersteuert. Den Regler GAIN dann entsprechend zurückdrehen. Die LED CLIP darf nur bei Signalspitzen kurz aufleuchten.
6) Sollen weitere Eingangssignale auf bestimmte Zonen gegeben werden, die zugehörigen Zonentasten Z .. (4) drücken.
7) Die Lautstärke der weiteren Eingangssignale mit den Reglern CH .. (2) einstellen. Die Regler der nicht verwendeten Eingänge auf null drehen.
8) Den Klang der Eingangssignale in den Kanälen CH 1 – 4 mit den Reglern HIGH, MID und LOW (1) einstellen.

Der Klang in den einzelnen Zonen lässt sich mit den Reglern HIGH und LOW (5) an die jeweilige Raumakustik anpassen.

7 Bedienung

7.1 Lautstärke und Klang anpassen

Soll die Lautstärke für eine Zone erhöht oder verringert werden, den zugehörigen Regler ZONE (8) weiter auf- oder zudrehen. Soll der Klang für eine Zone korrigiert werden, die zugehörigen Regler (5) verwenden: HIGH für die Höhen, LOW für die Tiefen.

Ist ein Eingangssignal im Verhältnis zu anderen Eingangssignalen zu laut oder zu leise, die Lautstärke mit dem zugehörigen Regler CH .. (2) anpassen. Der Klang eines Eingangssignals lässt in den Kanälen CH 1 – 4 mit den Reglern HIGH, MID und LOW (1) einstellen. Wichtig: Die Einstellungen für ein Eingangssignal wirken sich auf alle Zonen aus, auf die das Eingangssignal geschaltet ist.

7.2 Eingangssignale für die Zonen ändern

Sollen in einer Zone andere Eingangssignale zu hören sein, als aktuell gewählt sind:

1) In allen Eingangskanälen jeweils die Zonentaste Z .. (4) für diese Zone ausrasten (z. B. zum Ändern der Auswahl für die Zone 2 die Tasten Z 2 ausrasten). Damit sind vorerst alle Signale für die Zone abgewählt.
2) In den Eingangskanälen, deren Signale in der Zone zu hören sein sollen, die Zonentasten Z .. drücken.
3) Die Lautstärke für die Zone ggf. mit dem zugehörigen Regler ZONE (8) korrigieren.

7.3 Stummschalten von Zonen

Soll eine Zone nicht beschallt werden (z. B. während einer Pause oder wenn eine Veranstaltung beendet ist), kann mit der zugehörigen Taste MUTE (7) die Beschallung ausgeschaltet werden.

Das Stummschalten einer Zone kann aber auch beim Auswählen der Eingangssignale nützlich sein: Bei stummgeschalteter Zone lässt sich diese trotzdem über den Monitorlautsprecher (12) abhören, siehe Kapitel 7.4. So können Eingangssignale probehalber auf die Zone geschaltet werden, ohne in der Zone hörbar zu sein.

7.4 Kontrolle der Zonensignale

Um die Zonensignale auch direkt am Verstärker kontrollieren zu können, ist ein Monitorlautsprecher (12) vorhanden.

1) Mit dem Schalter PFL /AFL (9) wählen: PFL = Die Zonensignale sind auch bei gedrückter Taste MUTE (7) oder bei auf null gedrehtem Lautstärkeregler ZONE (8) über den Monitorlautsprecher zu hören.
AFL = Die Signale sind entsprechend der eingestellten Zonenlautstärke zu hören.
2) Die Zonentaste Z .. (10) der Zone hineindrücken, die kontrolliert werden soll. Alle anderen Zonentasten (10) ausrasten.
3) Die Lautstärke für den Monitorlautsprecher mit dem Regler MONITOR (11) einstellen.

7.5 Kommandomikrofon PA-M4RC

Nach dem Anschluss des Mikrofons an den Verstärker zur Grundeinstellung auf der Rückseite des Mikrofons den Regler (32) in die Mittelstellung drehen und den Schiebeschalter (34) in die Position UNLOCK stellen. Sobald der Verstärker eingeschaltet ist, leuchtet die LED POWER (36).

1) Zuerst die Zonen, in denen die Durchsage zu hören sein soll, mit den Zonentasten 1... 4 (39) anwählen. Um alle Zonen anzuwählen die Taste ALL (38) drücken. Durch erneutes Drücken einer Taste lässt sich eine Zone auch wieder abwählen.

Hinweis: Beachten Sie hierbei die unterschiedliche Beschriftung des Mikrofons für die Zonen. Die Ziffern 1 und 2 links neben den Tasten gelten für den PA-M224, die Ziffern 1 – 4 rechts neben den Tasten für den PA-M412.

2) Soll vor der Durchsage ein Gong ertönen, die Taste CHIME (40) kurz drücken.
3) Für eine Durchsage die Taste TALK (41) gedrückt halten, eventuell den Gong abwarten und dann sprechen. Dabei sollte die LED CLIP (35) nur kurz aufleuchten. Leuchtet sie häufiger auf, den Regler (32) entsprechend nach links drehen, leiser sprechen oder den Abstand zum Mikrofon vergrößern.

Ist die Durchsage zu leise, den Regler entsprechend nach rechts drehen, lauter sprechen oder den Abstand zum Mikrofon verringern.

4) Nach der Durchsage die Taste TALK loslassen; die Auswahl der Zonen wird gelöscht. Für die nächste Durchsage müssen die Zonen erneut angewählt werden.

Hinweis: Die Durchsagen über das Kommando-mikrofon haben Vorrang vor anderen Signalen und unterbrechen diese.

7.5.1 Zonenauswahl für weitere Durchsagen speichern

1) Die Zonen mit den Tasten (38, 39) auswählen.
2) Den Schiebeschalter (34) in die Position LOCK stellen. Die Zonenauswahl lässt sich jetzt nicht mehr ändern.
3) Für die Durchsage die Taste TALK gedrückt halten. Nach dem Lösen der Taste TALK bleibt die Zonenauswahl gespeichert: Die entsprechenden Zonentasten leuchten weiterhin. Die Auswahl bleibt auch nach dem Ausschalten des Verstärkers weiterhin gespeichert.

Zum Ändern einer gespeicherten Auswahl:

1) Den Schiebeschalter (34) in die Position UNLOCK stellen.
2) Die Zonen können nun mit den Tasten (38, 39) ab- und angewählt werden.
3) Soll die geänderte Auswahl gespeichert werden, den Schiebeschaltet (34) wieder in die Position LOCK stellen.

7.6 Wandmodul PA-M1WP

Sobald das Modul an den Verstärker angeschlossen und dieser eingeschaltet ist, leuchtet die LED ACTIVE des Moduls.

1) Mit der Taste (28) des Moduls wählen:
- Die Signale eines am Modul angeschlossenen Mikrofons oder Audiogeräts (CD-Spieler, Radio etc.) sollen in der Zone zu hören sein: Die Taste hineindrücken; die LED ACTIVE leuchtet gelb.
- Die Signale, die am Verstärker mit den Tasten Z .. (4) ausgewählt sind, sollen in der Zone zu hören sein: Die Taste ausrasten; die LED ACTIVE leuchtet grün.
2) Mit dem Regler VOL (30) die Lautstärke für die Zone einstellen. Lässt sich die Lautstärke nicht hoch genug einstellen, muss am Verstärker der zugehörige Regler ZONE (8) weiter aufgedreht werden. Dieser begrenzt die maximale Lautstärke.

7.7 Störungen

Sollte die Verstärkerstufe einer Zone überhitzt oder überlastet sein, unterbricht die Schutzschaltung in dieser Zone den Signalweg zum Lautsprecheranschluss SPEAKER (20). In der Zone ist dann kein Signal mehr zu hören und die zugehörige LED PROT (6) leuchtet auf.

Verringern Sie mit dem zugehörigen Regler ZONE (8) die Zonenlautstärke. Sollte nach dem Abkühlen der Verstärkerstufe die LED PROT nicht erlöschen, muss die Ursache von einer Fachkraft festgestellt und behoben werden.

8 Technische Daten

Verstärker PA-M224 PA-M412
Anzahl der Eingangskanäle 8 8
Anzahl der Zonen 2 4
Nennausgangsleistung 2 × 240 W 4 × 120 W
Klirrfaktor < 1% < 1%
Zonen-AusgängeAnschluss	2 × Lautsprecher 100 V 2 × Line-SignalSchraubklemmen	4 × Lautsprecher 100 V 4 × Line-SignalSchraubklemmen
Phantomspeisung für Mic CH1-424V24V
EingängeMic CH1-4Line CH1-4Line CH5-8	Eingangsempfindlichkeit/Impedanz; Anschluss 2,5 - 380 mV*/20 kΩ; XLR, symmetrisch 30 - 2000 mV*/20 kΩ; 6,3 -mm-Klinke, symmetrisch 30 - 2000 mV*/20 kΩ; Cinch und 6,3 -mm-Klinke, asym.*Gain max.-Gain min.
Frequenzbereich	20-20000 Hz
Klangregelung für die Eingänge CH 1-4TiefenMittenHöhen	± 12 dB/80 Hz ± 12 dB/2,5 kHz ± 12 dB/12,5 kHz
Klangregelung für die ZonenTiefenHöhen	± 15 dB/80 Hz ± 15 dB/12 kHz
Störabstand	>70 dB
Endstufentyp	Class D
Einsatztemperatur	0-40°C
Stromversorgung	230 V/50 Hz	230 V/50 Hz
Leistungsaufnahme	max. 800 VA	max. 860 VA
Abmessungen (B × H × T)	482 × 88 × 320 mm, 2 HE	482 × 88 × 320 mm, 2 HE
Gewicht	5,7 kg	6,2 kg

Kommandomikrofon	PA-M4RC
Typ	Elektret-Mikrofon
Frequenzbereich	45–15 000 Hz
Empfindlichkeit	1 mV/Pa
Stromversorgung	über PA-M224, PA-M412
Einsatztemperatur	0–40°C
Abmessungen des Sockels (B × H × T)Schwanenhalslänge	140 × 65 × 205 mm420 mm
Gewicht	860 g
Anschluss	RJ45-Buchse

Wandmodul	PA-M1WP
Eingänge1 × Mic1 × Line	Eingangsempfindlichkeit/Impedanz; Anschluss3 mV/20 kΩ; XLR, symmetrisch420 mV/30 kΩ; Cinch, asymmetrisch
Phantomspeisung für Mic	14 V, nicht abschaltbar
Stromversorgung	über PA-M224, PA-M412
Einsatztemperatur	0–40°C
Abmessungen (B × H × T)	80 × 80 × 50 mm
Gewicht	90 g
Anschluss	RJ45-Buchse

Änderungen vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich für MONACOR® INTERNATIONAL GmbH & Co. KG geschützt. Eine Reproduktion für eigene kommerzielle Zwecke – auch auszugsweise – ist untersagt.
