MODE D'EMPLOI PAM224 Monacor
Amplificateur mixeur matriciel à zones avec 8 entrées


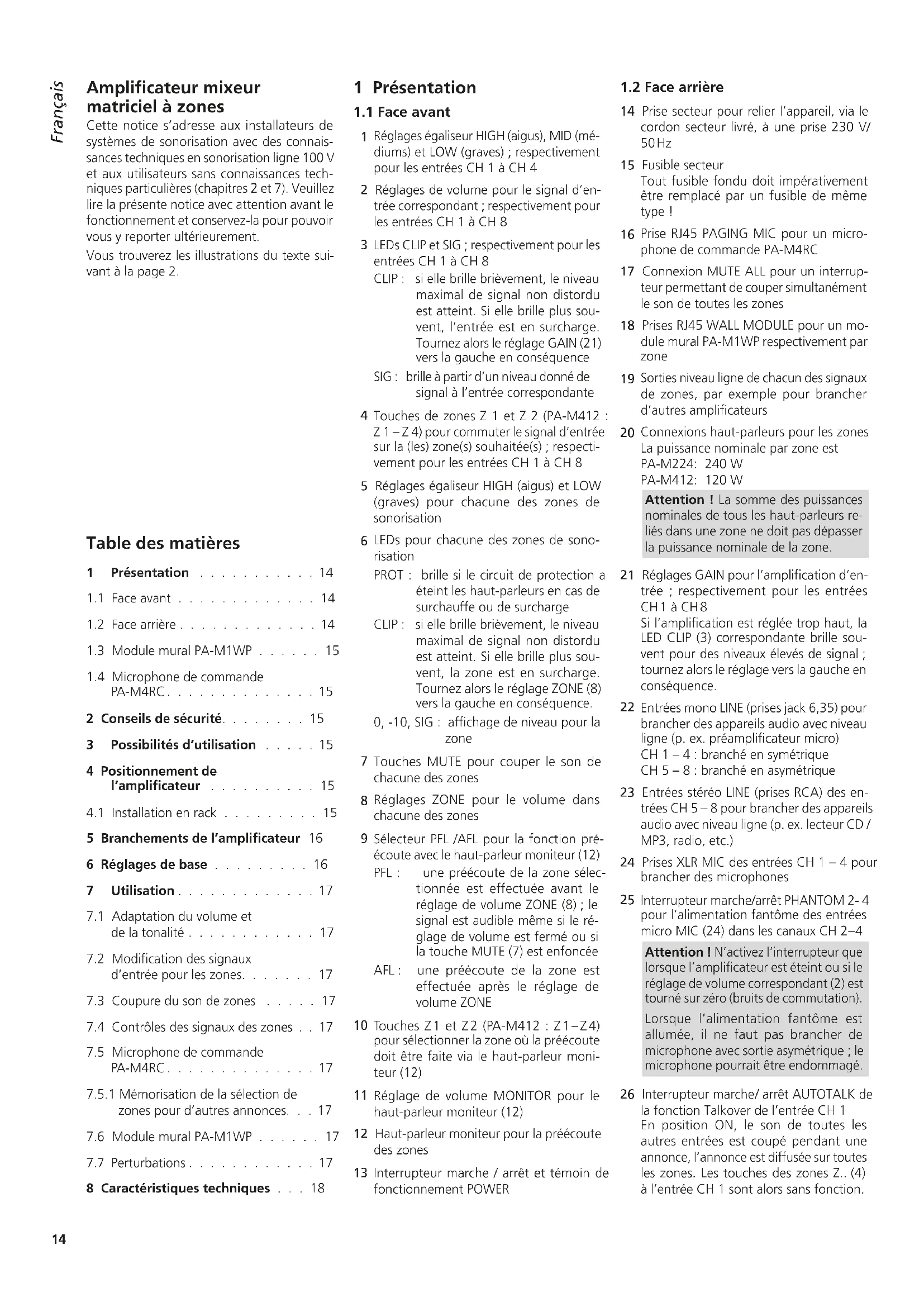

Amplificateur mixeur matriciel à zones
Cette notice s'adresse aux installateurs de systèmes de sonorisation avec des connaissances techniques en sonorisation ligne 100 V et aux utilisateurs sans connaissances techniques particulières (chapitres 2 et 7). Veuillez lire la présente notice avec attention avant le fonctionnement et conservez-la pour pouvoir vous y reporter ultérieurement.
Vous trouverez les illustrations du texte suivant à la page 2.
Table des matières
1 Présentation 14
1.1 Face avant ..... 14
1.2 Face arrière ..... 14
1.3 Module mural PA-M1WP ..... 15
1.4 Microphone de commande PA-M4RC....15
2 Conseils de sécurité. ..... 15
3 Possibilités d'utilisation ..... 15
4 Positionnement de l'amplificateur 15
4.1 Installation en rack ..... 15
5 Branchements de l'amplificateur 16
6 Réglages de base ..... 16
7 Utilisation 17
7.1 Adaptation du volume et de la tonalité ..... 17
7.2 Modification des signaux d'entrée pour les zones. . . . . . 17
7.3 Coupure du son de zones ..... 17
7.4 Contrôles des signaux des zones . . 17
7.5 Microphone de commande PA-M4RC....17
7.5.1 Mémorisation de la sélection de zones pour d'autres annonces. . . 17
7.6 Module mural PA-M1WP ..... 17
7.7 Perturbations ..... 17
8 Caractéristiques techniques . . . 18
1 Présentation

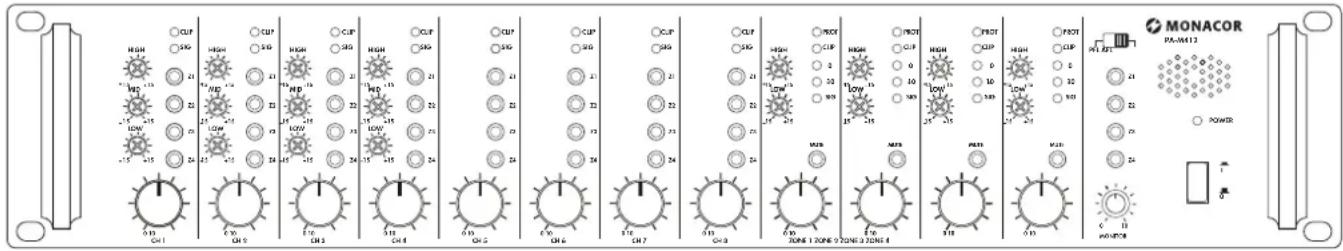

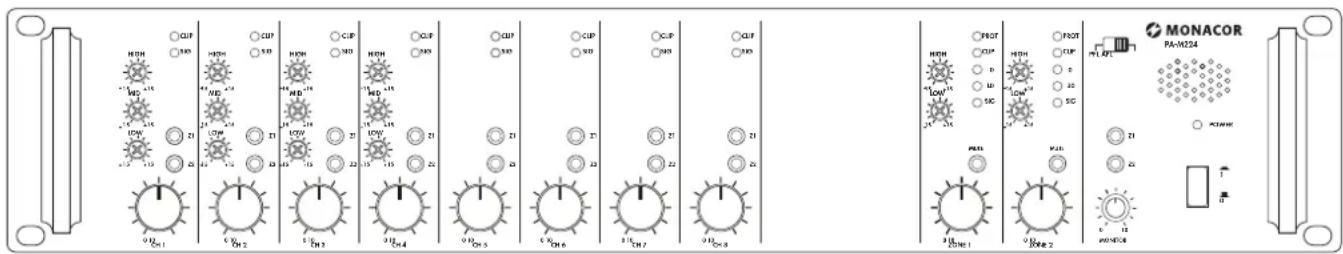

1.1 Face avant
1 Réglages égaliseur HIGH (aigus), MID (mé- diums) et LOW (graves) ; respectivement pour les entrées CH 1 à CH 4
2 Réglages de volume pour le signal d'entrée correspondant ; respectivement pour les entrées CH 1 à CH 8
3 LEDs CLIP et SIG ; respectivement pour les entrées CH 1 à CH 8
CLIP : si elle brille brièvement, le niveau maximal de signal non distordu est atteint. Si elle brille plus souvent, l'entrée est en surcharge. Tournez alors le réglage GAIN (21) vers la gauche en conséquence
SIG : brille à partir d'un niveau donné de signal à l'entrée correspondante
4 Touches de zones Z 1 et Z 2 (PA-M412 : Z 1 – Z 4) pour commuter le signal d'entrée sur la (les) zone(s) souhaitée(s) ; respectivement pour les entrées CH 1 à CH 8
5 Réglages égaliseur HIGH (aigus) et LOW (graves) pour chacune des zones de sonorisation
6 LEDs pour chacune des zones de sonorisation
PROT : brille si le circuit de protection a éteint les haut-parleurs en cas de surchauffe ou de surcharge
CLIP : si elle brille brièvement, le niveau maximal de signal non distordu est atteint. Si elle brille plus souvent, la zone est en surcharge. Tournez alors le réglage ZONE (8) vers la gauche en conséquence.
0, -10, SIG : affichage de niveau pour la zone
7 Touches MUTE pour couper le son de chacune des zones
8 Réglages ZONE pour le volume dans chacune des zones
9 Sélecteur PFL /AFL pour la fonction pré-écoute avec le haut-parleur moniteur (12)
PFL : une préécoute de la zone sélectionnée est effectuée avant le réglage de volume ZONE (8) ; le signal est audible même si le réglage de volume est fermé ou si la touche MUTE (7) est enfoncée
AFL : une préécoute de la zone est effectuée après le réglage de volume ZONE
10 Touches Z1 et Z2 (PA-M412 : Z1-Z4) pour sélectionner la zone où la préécoute doit être faite via le haut-parleur moniteur (12)
11 Réglage de volume MONITOR pour le haut-parleur moniteur (12)
12 Haut-parleur moniteur pour la préécoute des zones
13 Interrupteur marche / arrêt et témoin de fonctionnement POWER
1.2 Face arrière
14 Prise secteur pour relier l'appareil, via le cordon secteur livré, à une prise 230 V/50 Hz
15 Fusible secteur Tout fusible fondu doit impérativement être remplacé par un fusible de même type !
16 Prise RJ45 PAGING MIC pour un micro-phone de commande PA-M4RC
17 Connexion MUTE ALL pour un interrupteur permettant de couper simultanément le son de toutes les zones
18 Prises RJ45 WALL MODULE pour un module mural PA-M1WP respectivement par zone
19 Sorties niveau ligne de chacun des signaux de zones, par exemple pour brancher d'autres amplificateurs
20 Connexions haut-parleurs pour les zones La puissance nominale par zone est PA-M224: 240 W PA-M412: 120 W
Attention ! La somme des puissances nominales de tous les haut-parleurs reliés dans une zone ne doit pas dépasser la puissance nominale de la zone.
21 Réglages GAIN pour l'amplification d'entrée ; respectivement pour les entrées CH1 à CH8
Si l'amplification est réglée trop haut, la LED CLIP (3) correspondante brille souvent pour des niveaux élevés de signal ; tournez alors le réglage vers la gauche en conséquence.
22 Entrées mono LINE (prises jack 6,35) pour brancher des appareils audio avec niveau ligne (p. ex. préamplificateur micro) CH 1 – 4 : branché en symétrique CH 5 – 8 : branché en asymétrique
23 Entrées stéréo LINE (prises RCA) des entrées CH 5 – 8 pour brancher des appareils audio avec niveau ligne (p. ex. lecteur CD / MP3, radio, etc.)
24 Prises XLR MIC des entrées CH 1 – 4 pour brancher des microphones
25 Interrupteur marche/arrêt PHANTOM 2-4 pour l'alimentation fantôme des entrées micro MIC (24) dans les canaux CH 2-4
Attention ! N'activez l'interrupteur que lorsque l'amplificateur est éteint ou si le réglage de volume correspondant (2) est tourné sur zéro (bruits de commutation). Lorsque l'alimentation fantôme est allumée, il ne faut pas brancher de microphone avec sortie asymétrique ; le microphone pourrait être endommagé.
26 Interrupteur marche/ arrêt AUTOTALK de la fonction Talkover de l'entrée CH 1 En position ON, le son de toutes les autres entrées est coupé pendant une annonce, l'annonce est diffusée sur toutes les zones. Les touches des zones Z.. (4) à l'entrée CH 1 sont alors sans fonction.
27 Interrupteur marche/arrêt PHANTOM pour l'alimentation fantôme de l'entrée micro MIC (24) dans le canal CH 1 Respectez le conseil «Attention» au point 25.
1.3 Module mural PA-M1WP
Le module mural est disponible comme accessoire et n'est pas livré avec l'amplificateur. Il sert pour régler le volume directement dans la zone de sonorisation et pour délivrer les signaux audio pour la zone.
Une prise RJ45 se trouve sur la face arrière du module pour le brancher à la prise WALL MODULE (18) de l'amplificateur via un cordon Cat-5e (conducteur cuivre, pas de conducteur aluminium avec revêtement cuivre), longueur maximale 200 m.
28 Touche de sélection du signal avec LED de contrôle
Touche enfoncée : la LED brille en jaune ; le signal dirigé vers les prises MIC (29) ou LINE (31) est audible
Touche non enfoncée : la LED brille en vert ; le signal sélectionné sur l'amplificateur pour cette zone est audible
29 Prise XLR MIC pour brancher un micro-phone
Attention ! Ne branchez pas de microphones avec sortie asymétrique, ils pourraient être endommagés car une alimentation fantôme de 14 V est toujours présente à la prise.
30 Réglage de volume pour la zone Le volume maximal possible est réglable sur l'amplificateur via le réglage correspondant ZONE (8).
31 Prises RCA LINE pour insérer un signal ligne
1.4 Microphone de commande PA-M4RC
Le microphone de commande est disponible comme accessoire et n'est pas livré avec l'amplificateur.
32 Réglage de volume pour le signal micro
33 Prise RJ45 OUTPUT pour brancher à la prise PAGING MIC (16) de l'amplificateur via un cordon Cat-5e (conducteur cuivre, pas de conducteur aluminium avec revêtement cuivre), longueur maximale 200 m
34 Interrupteur LOCK/UNLOCK pour mémoriser une sélection de zone
UNLOCK : la sélection des zones pour une annonce est effacée une fois l'annonce faite et si la touche TALK (41) est relâchée. Pour l'annonce suivante, les zones doivent être à nouveau sélectionnées avec les touches (38 ou 39).
LOCK : si l'interrupteur est réglé sur LOCK après la sélection, la sélection reste mé-morisée.
35 LED CLIP : si elle brille brièvement, le niveau de signal maximal non distordu est atteint. Si elle brille plus souvent, le signal micro est distordu ; tournez alors
le réglage de volume (32) vers la gauche en conséquence. LED SIGNAL : brille à partir d'un volume donné de l'annonce
36 Témoin de fonctionnement POWER
37 Prise XLR pour brancher le microphone col de cygne livré
38 Touche ALL pour des annonces dans toutes les zones
39 Touches pour sélectionner les zones dans lesquelles une annonce doit être entendue
Conseil: faites attention au repérage distinct des touches des zones. Les chiffres 1 et 2 à gauche à côté des touches sont pour le PA-M224, les chiffres 1 à 4 à droite à côté des touches pour le PA-M412.
40 Touche CHIME pour déclencher un gong avant une annonce
41 Touche parole TALK
2 Conseils de sécurité
L'appareil répond à toutes les directives nécessaires de l'Union Européenne et porte donc le symbole €
AVERTISSEMENT L'appareil est alimenté par
une tension dangereuse. Ne touchez jamais l'intérieur de l'appareil et ne
faites rien tomber dans les ouïes de ventilation. Il y a risque de décharge électrique.
Pendant le fonctionnement, une tension dangereuse jusqu'à 100 V est présente aux bornes haut-parleurs SPEAKER (20). Eteignez toujours l'amplificateur avant d'effectuer les branchements ou de les modifier.
- L'appareil n'est conçu que pour une utilisation en intérieur. Protégez-le des éclaboussures, de tout type de projections d'eau et d'une humidité élevée de l'air. La température ambiante admissible est de 0 – 40 °C.
- En aucun cas, vous ne devez pas poser d'objet contenant du liquide ou un verre sur l'appareil.
- La chaleur émise dans l'appareil doit être dégagée par une circulation correcte de l'air. En aucun cas, les ouïes de ventilation ne doivent être obturées.
-
Débranchez immédiatement l'appareil dans les cas suivants :
-
l'appareil ou le cordon secteur présentent des dommages visibles.
-
après une chute ou accident similaire, vous avez un doute sur l'état de l'appareil.
-
des dysfonctionnements apparaissent. Dans tous les cas, les dommages doivent être réparés par un technicien spécialisé.
-
Ne débranchez jamais l'appareil en tirant sur le cordon secteur ; retirez toujours le cordon secteur en tirant la fiche.
- Pour le nettoyage, utilisez un chiffon sec et doux, en aucun cas de produits chimiques ou d'eau.
- Nous déclinons toute responsabilité en cas de dommages corporels ou matériels résultants si l'appareil est utilisé dans un but autre que celui pour lequel il a été conçu, s'il n'est pas correctement branché ou utilisé ou s'il n'est pas réparé par une personne habilitée ; en outre, la garantie deviendrait caduque.
Lorsque l'appareil est définitivement retiré du service, éliminez-le conformément aux directives locales.
CARTONS ET EMBALLAGE PAPIER À TRIER
3 Possibilités d'utilisation
Cet amplificateur est conçu pour une installation Public Adress dans laquelle des parties individuelles ou pièces (zones) doivent être sonorisées de manière différente. Il est possible de diriger des signaux de huit sources audio différentes (microphones, lecteur MP3/CD, radio, etc.) au choix sur deux zones (PA-M224) ou sur quatre zones (PA-M412). Pour chaque zone, le volume et la tonalité sont réglables de manière distincte selon les besoins.
Pour régler le volume directement dans une zone, le module mural PA-M1WP (accessoire) est utilisable. Il est également possible de relier par exemple un microphone ou un lecteur MP3 au module pour que le micro/lecteur MP3 soit audible dans la zone à la place de la source de signal sélectionnée sur l'amplificateur.
Via le microphone de commande PA-M4RC (accessoire), on peut diffuser des annonces dans une zone donnée ou dans toutes les zones.
4 Positionnement de l'amplificateur
L'amplificateur est prévu pour être placé dans un rack (482 mm / 19"), il peut également être placé directement sur une table. Dans tous les cas, l'air doit pouvoir circuler librement via toutes les ouïes de ventilation afin de garantir un refroidissement suffisant de l'amplificateur.
4.1 Installation en rack
Pour un montage en rack, 2 unités sont nécessaires (= 89 mm). Afin que le rack ne se renverse pas, vous devez placer l'amplificateur dans la partie inférieure du rack. Pour une fixation solide, la plaque avant ne suffit pas. Utilisez également des rails latéraux ou une plaque inférieure pour le maintenir correctement en place.
La chaleur dégagée par l'amplificateur doit être évacuée du rack, sinon la chaleur accumulée dans le rack peut endommager l'amplificateur et les autres appareils présents dans le rack. En cas de dissipation insuffisante de la chaleur, installez une unité de ventilation (par exemple DPVEN-04) dans le rack.
5 Branchements de l'amplificateur
Tous les branchements ne doivent être effectués que par un technicien et uniquement lorsque l'amplificateur est éteint !
Pour les borniers verts (17, 19, 20), les barrettes de branchement correspondantes sont livrées avec l'amplificateur.
| Appareil | Branchement Conseil |
| Entrées | |
| Microphone pour annonces dans toutes les zones | Prise XLR MIC (24) de CHANNEL 1 Mettez l'interrupteur TALKOVER (26) sur ON. |
| Microphones pour annonces dans différentes zones et autres applications | Prises XLR MIC (24) Pour un branchement sur CHANNEL 1, mettez l'interrupteur TALKOVER (26) sur OFF. |
| Appareils audio mono avec niveau ligne, p.ex. préamplificateur micro | Prises jack 6,35 LINE (22) |
| Appareils audio stéréo avec niveau ligne, p.ex. lecteur CD/MP3, radio | Prises RCA LINE (23) |
| Interrupteur pour couper simultanément le son de toutes les zones | Connexion verte MUTE ALL (17) |
| Sorties | |
| Haut-parleurs 100V | Pour chaque zone, connexion verte SPEAKER (20) La puissance nominale par zone est PA-M224: 240 W PA-M412: 120 W et ne doit pas être dépassée ! |
| Amplificateur PA supplémentaire s'il faut plus de haut-parleurs que ce qui est autorisé | Pour chaque zone, connexion verte LINE (19) |
| Accessoires | |
| Microphone de commande PA-M4RC | Prise RJ45 PAGING MIC (16)* |
| Module mural PA-M1WP | Pour chaque zone, prise RJ45 WALL MODULE (18)* |
| * via câble Cat-5e (avec conducteurs cuivre, aucun conducteur aluminium avec revêtement cuivre, longueur maximale de câble 200 m) | |
Pour terminer, reliez la prise secteur (14), via le cordon secteur livré, à une prise 230 V/50 Hz.
6 Réglages de base
1) Pour éviter tout bruit fort à l'allumage, allumez tout d'abord tous les autres appareils de l'installation PA.
2) Avant le premier allumage de l'amplificateur, mettez tous les réglages de volume ZONE (8) sur zéro pour éviter un volume trop élevé au début. Allumez ensuite l'amplificateur avec l'interrupteur marche / arrêt (13). Le témoin de fonctionnement POWER brille.
3) Réglages de base des canaux d'entrée :
a) Tournez tous les réglages GAIN (21), HIGH, MID et LOW (1) sur la position médiane.
b) Tournez sur zéro tous les réglages de volume CH .. (2).
c) Désenclenchez toutes les touches de zones Z.. (4).
d) Si un microphone prévu pour des annonces dans toutes les zones est branché à l'entrée CH 1, mettez l'interrupteur TALKOVER (26) sur la position ON. Ainsi, pendant une annonce, le son de toutes les autres entrées est coupé et l'annonce est dirigée sur toutes les zones. Les touches des zones Z.. (4) à l'entrée CH 1 sont alors sans fonction. Si l'entrée CH 1 n'est pas utilisée pour des annonces dans toutes les zones, mettez l'interrupteur TALKOVER sur la position OFF.
e) Activez ou désactivez l'alimentation fantôme pour les entrées micro MIC (24).
Attention ! Lorsqu'on active ou désactive l'alimentation fantôme, des bruits forts de commutation se produisent. C'est pourquoi tournez au préalable les réglages de volume ZONE (8) sur zéro.
Lorsque l'alimentation fantôme est activée, il ne faut pas brancher de microphone avec une sortie asymétrique aux entrées correspondantes car ils pourraient être endommagés.
Si un microphone nécessitant une alimentation fantôme est branché à l'entrée CH 1, mettez l'interrupteur PHANTOM (27) sur la position ON, dans tous les autres cas, mettez l'interrupteur sur OFF.
Si des microphones nécessitant une alimentation fantôme sont branchés aux entrées CH2-4, mettez l'interrupteur PHANTOM 2-4 (25) sur la position ON, dans tous les autres cas, mettez l'interrupteur sur OFF.
4) Tournez le réglage de volume CH .. (2) de l'entrée qui doit être entendue le plus fort, sur 23 environ. Avec les touches
zones Z .. (4), commutez le signal d'entrée sur les zones dans lesquelles il doit être entendu.
5) Avec les réglages ZONE (8), réglez pour chaque zone le volume souhaité. Les VU-mètres de niveau (6) indiquent le volume des zones. La LED jaune CLIP ne doit briller que pour des pointes de signal. Si elle brille plus souvent, tournez le réglage correspondant ZONE dans l'autre sens.
Si vous ne pouvez pas régler le volume des zones de manière optimale parce que le signal d'entrée est trop faible ou trop fort, corrigez le niveau d'entrée avec le réglage correspondant GAIN (21) ou CH .. (2). Si la LED CLIP (3) brille plus souvent dans un canal d'entrée, l'entrée est en surcharge. Tournez alors le réglage GAIN vers la gauche. La LED CLIP ne doit briller brièvement que pour des pointes de signal.
6) Si d'autres signaux d'entrée doivent être dirigés sur des zones données, appuyez sur les touches des zones correspondantes Z.. (4).
7) Réglez le volume des autres signaux d'entrée avec les réglages CH .. (2). Tournez sur zéro les réglages des entrées inutilisées.
8) Réglez la tonalité des signaux d'entrée dans les canaux CH 1 – 4 avec les réglages HIGH, MID et LOW (1).
Avec les réglages HIGH et LOW (5), vous pouvez adapter la tonalité de chaque zone à l'acoustique de la pièce correspondante.
7 Utilisation
7.1 Adaptation du volume et de la tonalité
Si le volume pour une zone doit être augmenté ou diminué, tournez le réglage correspondant ZONE (8) vers la droite ou la gauche. Si la tonalité doit être corrigée pour une zone, utilisez les réglages correspondants (5) : HIGH pour les aigus, LOW pour les graves.
Si le signal d'entrée est trop fort ou trop faible par rapport aux autres signaux d'entrée, adaptez le volume avec les réglages correspondants CH .. (2). Réglez la tonalité d'un signal d'entrée dans les canaux CH 1 – 4 avec les réglages HIGH, MID et LOW (1).
Important : les réglages pour un signal d'entrée s'appliquent sur toutes les zones où le signal d'entrée est branché.
7.2 Modification des signaux d'entrée pour les zones
Si des signaux d'entrée autres que ceux actuellement choisis doivent être entendus dans une zone :
1) Désenclenchez dans tous les canaux d'entrée la touche des zones Z .. (4) pour cette zone (par exemple pour modifier la sélection pour la zone 2, désenclenchez la touche Z 2). Ainsi, tous les signaux pour cette zone sont préalablement désélectionnés.
2) Dans les canaux d'entrée dont les signaux doivent être entendus dans la zone, appuyez sur les touches de zones Z ...
3) Corrigez le volume pour la zone si besoin avec le réglage correspondant ZONE (8).
7.3 Coupure du son de zones
Si une zone ne doit pas être sonorisée (par exemple pendant une pause ou quand une manifestation est terminée), on peut désactiver la sonorisation avec la touche MUTE (7) correspondante.
La coupure du son dans une zone peut également être utile lorsque des signaux d'entrée sont sélectionnés : lorsque le son d'une zone est coupé, on peut toutefois en faire une préécoute via le haut-parleur moniteur (12), voir chapitre 7.4. Ainsi, il est possible de faire des tests en commutant les signaux d'entrée sur une zone sans être audibles dans la zone.
7.4 Contrôles des signaux des zones
Pour pouvoir contrôler directement les signaux des zones sur l'amplificateur, un haut-parleur moniteur (12) est prévu.
1) Avec le sélecteur PFL/AFL (9), sélectionnez : PFL = les signaux des zones sont audibles via le haut-parleur moniteur même lorsque la touche MUTE (7) est enfoncée ou le réglage haut-parleur ZONE (8) est sur zéro. AFL = les signaux sont audibles en fonction du volume de zone réglé.
2) Appuyez sur la touche des zones Z.. (10) de la zone qui doit être contrôlée. Désenclenchez toutes les autres touches de zones (10).
3) Réglez le volume pour le haut-parleur moniteur avec le réglage MONITOR (11).
7.5 Microphone de commande PA-M4RC
Une fois le microphone branché à l'amplificateur, tournez le réglage (32) sur la face arrière du microphone sur la position médiane pour le réglage de base et mettez l'interrupteur (34) sur la position UNLOCK. Dès que l'amplificateur est allumé, la LED POWER (36) brille.
1) Avec les touches des zones Z 1... 4 (39), sélectionnez tout d'abord les zones dans lesquelles l'annonce doit être entendue. Pour sélectionner toutes les zones, appuyez sur la touche ALL (38). Par une nouvelle pression une touche, vous pouvez désélectionner à nouveau une zone.
Conseil: faites attention au repérage distinct du microphone pour les zones. Les chiffres 1 et 2 à gauche à côté des touches sont pour le PA-M224, les chiffres 1 à 4 à droite à côté des touches pour le PA-M412.
2) Si un gong doit retentir avant l'annonce, appuyez brièvement sur la touche CHIME (40). 3) Pour une annonce, maintenez la touche TALK (41) enfoncée, attendez éventuellement le gong puis parlez. La LED CLIP (35) ne doit briller que brièvement. Si elle brille plus souvent, tournez le réglage (32) en conséquence vers la gauche, parlez plus doucement ou augmentez la distance avec le microphone.
Si l'annonce est trop faible, tournez le réglage en conséquence vers la droite, parlez plus fort ou diminuez la distance avec le microphone.
4) Après l'annonce, relâchez la touche TALK ; la sélection des zones est effacée. Pour une prochaine annonce, toutes les zones doivent à nouveau être sélectionnées.
Conseil : les annonces via le microphone de commande ont la priorité sur les autres signaux et les interrompent.
7.5.1 Mémorisation de la sélection de zones pour d'autres annonces
1) Sélectionnez les zones avec les touches (38, 39).
2) Mettez l'interrupteur (34) sur la position LOCK. La sélection de zones ne peut plus être modifiée.
3) Pour une annonce, maintenez la touche TALK enfoncée. Lorsque vous la relâchez, la sélection de zones demeure mémorisée : les touches correspondantes des zones continuent à briller. La sélection reste également mémorisée une fois l'amplificateur éteint.
Pour modifier une sélection mémorisée :
1) Mettez l'interrupteur (34) sur la position UNLOCK.
2) Les zones peuvent maintenant être désélectionnées ou sélectionnées avec les touches (38, 39).
3) Si la sélection modifiée doit être mémorisée, mettez l'interrupteur (34) à nouveau sur la position LOCK.
7.6 Module mural PA-M1WP
Dès que le module est branché à l'amplificateur et que ce dernier est allumé, la LED ACTIVE du module brille.
1) Avec la touche (28) du module, sélectionnez :
- les signaux du microphone ou de l'appareil audio (lecteur CD, radio, etc.) relié au module doivent être entendus dans la zone : appuyez sur la touche, la LED ACTIVE brille en jaune.
- les signaux sélectionnés sur l'amplificateur avec les touches Z .. (4) doivent être entendus dans la zone : appuyez sur la touche, la LED ACTIVE brille en vert.
2) Avec le réglage VOL (30), réglez le volume pour la zone. Si le volume ne peut pas être réglé assez fort, tournez le réglage ZONE (8) correspondant sur l'amplificateur vers la droite. Ce réglage limite le volume maximal.
7.7 Perturbations
Si l'étage final de l'amplificateur d'une zone est en surchauffe ou en surcharge, le circuit de protection interrompt la voie de signal vers la connexion haut-parleur SPEAKER (20) dans cette zone. Dans ce cas, aucun signal n'est audible dans la zone, la LED PROT (6) correspondante brille.
Avec le réglage ZONE (8) correspondant, diminuez le volume de la zone. Si une fois l'étage final refroidi, la LED PROT ne s'éteint toujours pas, le problème doit être identifié puis résolu par un technicien.
8 Caractéristiques techniques
| Amplificateur PA-M224 PA-M412 | ||
| Nombre de canaux d'entrée 8 8 | ||
| Nombre de zones 2 4 | ||
| Puissance de sortie nominale 2 × 240 W 4 × 120 W | ||
| Taux de distorsion < 1 % < 1 % | ||
| Sorties zones | 2 × haut-parleur 100V | 4 × haut-parleur 100V |
| 2 × signal ligne | 4 × signal ligne | |
| Branchement | Bornes à vis | Bornes à vis |
| Alimentation fantôme pour Mic CH1-424V 24V | ||
| Entrées | Sensibilité entrée/impédance ; branchement | |
| Mic CH1-4 | 2,5 - 380 mV*/20 kΩ; XLR, symétrique | |
| Line CH1-4 | 30 - 2000 mV*/20 kΩ; jack 6,35, symétrique | |
| Line CH5-8 | 30 - 2000 mV*/20 kΩ; RCA et jack 6,35, asym. *Gain max.-Gain min. | |
| Bande passante | 20 - 20000 Hz | |
| Egaliseur pour les entrées CH1-4 | ||
| Graves | ±12 dB/80 Hz | |
| Médiums | ±12 dB/2,5 kHz | |
| Aigus | ±12 dB/12,5 kHz | |
| Egaliseur pour les zones | ||
| Graves | ±15 dB/80 Hz | |
| Aigus | ±15 dB/12 kHz | |
| Rapport signal/bruit | >70 dB | |
| Type étage final | Classe D | |
| Température fonctionnement | 0 - 40°C | |
| Alimentation | 230 V/50 Hz | 230 V/50 Hz |
| Consommation | 800 VA max. | 860 VA max. |
| Dimensions (l × h × p) | 482 × 88 × 320 mm, 2 U | 482 × 88 × 320 mm, 2 U |
| Poids | 5,7 kg | 6,2 kg |
| Microphone de commande | PA-M4RC |
| Type | Microphone électret |
| Bande passante | 45–15000 Hz |
| Sensibilité | 1 mV/Pa |
| Alimentation | via PA-M224, PA-M412 |
| Température fonctionnement | 0–40°C |
| Dimensions de la base (l × h × p)Longueur col de cygne | 140 × 65 × 205 mm420 mm |
| Poids | 860 g |
| Branchement Prise RJ45 |
| Module mural | PA-M1WP |
| Entrées1 × Mic1 × Line | Sensibilité entrée/impédance ; branchement3 mV/20 kΩ; XLR, symétrique420mV/30kΩ; RCA, asymétrique |
| Alimentation fantôme pour Mic | 14V, non déconnectable |
| Alimentation | via PA-M224, PA-M412 |
| Température fonctionnement | 0–40°C |
| Dimensions (l × h × p) | 80 × 80 × 50 mm |
| Poids | 90 g |
| Branchement Prise RJ45 |
Tout droit de modification réservé.
Notice d'utilisation protégée par le copyright de MONACOR® INTERNATIONAL GmbH & Co. KG. Toute reproduction même partielle à des fins commerciales est interdite.
