| Typ produktu | Wzmacniacz Public Address (PA) |
| Marka | Monacor |
| Model | PA1480 |
| Moc wyjściowa RMS | 480 W |
| Współczynnik zniekształceń | < 1 % |
| Wyjścia głośnikowe | 100 V, 70 V, 25 V lub 8 Ω |
| Czułość wejściowa | +4 dBu (1,2 V) |
| Impedancja wejściowa | 30 kΩ |
| Okablowanie wejściowe | Symetryczne (XLR i zaciski śrubowe) |
| Pasmo przenoszenia | 35–20 000 Hz (-3 dB) |
| Przełączany filtr górnoprzepustowy | 400 Hz, 6 dB/okt. |
| Stosunek sygnału do szumu | > 100 dB (A-ważone) |
| Temperatura pracy | 0–40 °C |
| Zasilanie sieciowe | 230 V/50 Hz |
| Pobór mocy | 1400 VA |
| Zasilanie awaryjne | 24 V= |
| Pobór prądu stałego | 40 A maks. |
| Wymiary (S × W × G) | 482 × 89 × 374 mm, 2 U |
| Waga | 17,5 kg |
| Instalacja | Rack 19" (2U) lub ustawienie na stole |
| Zabezpieczenia | Nadprądowe, przegrzanie, opóźnienie czasowe |
| Czyszczenie | Sucha, miękka ściereczka, bez użycia chemikaliów |
| Bezpieczeństwo | Nigdy nie używać bez osłony ochronnej; niebezpieczne napięcia do 100 V |
Często zadawane pytania - PA1480 Monacor
Pytania użytkowników dotyczące PA1480 Monacor
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego System hi-fi w formacie PDF za darmo! Znajdź swoją instrukcję PA1480 - Monacor i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. PA1480 marki Monacor.

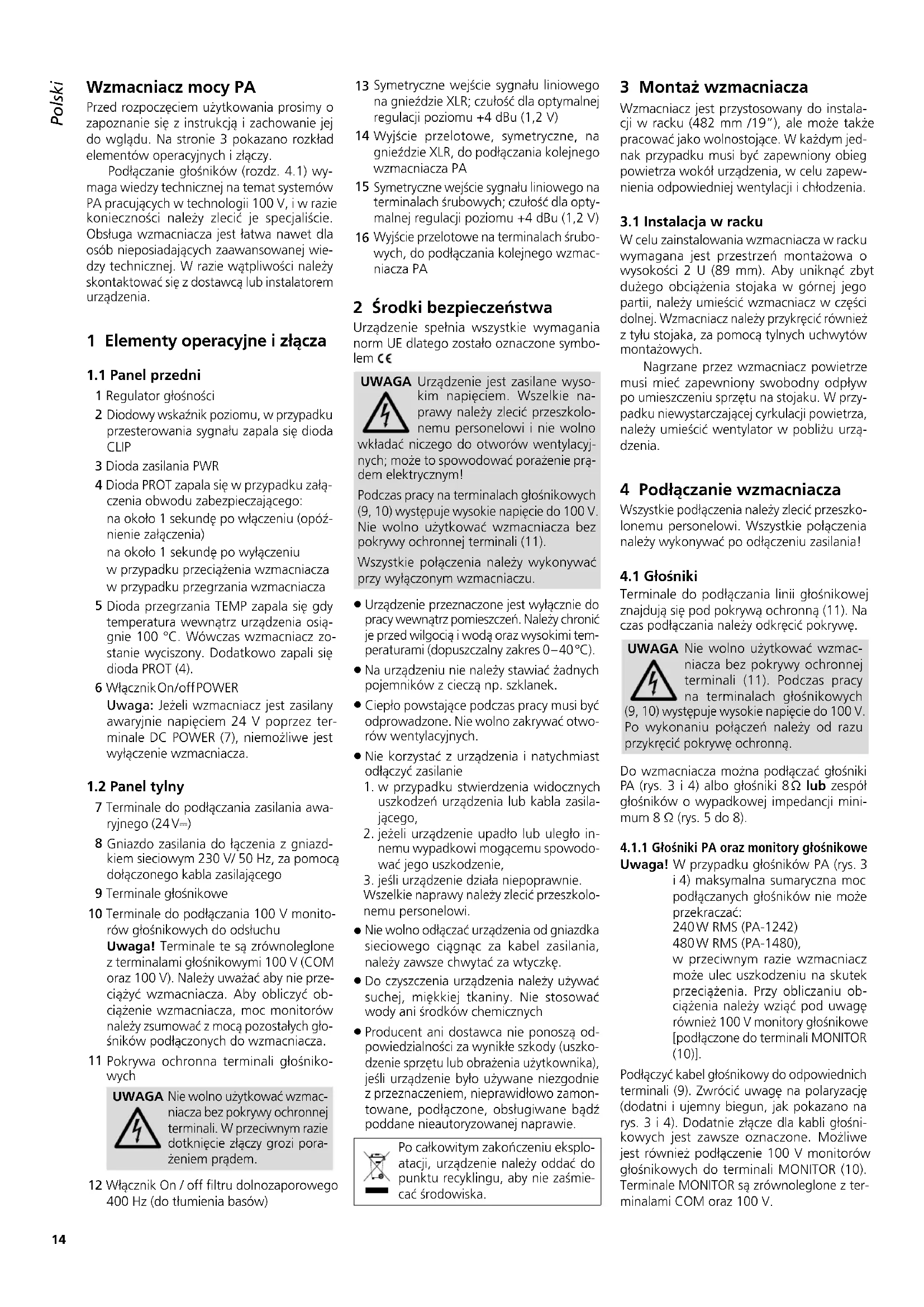

INSTRUKCJA OBSŁUGI PA1480 Monacor
Przed Rozpoczeciem uzytkowania prosimy o zapoznanie sie z instrukcja i zachowanie jej do wgladu. Na stronie 3 pokazano rozkfad elementów operacyjnych i zączy.
Podłuczanie gośników (rozdz. 4.1) wymaga wiedzy technicznej na temat systemów PA pracujycy w technologii 100 V, i w razie koniecznosci nalezy zleci je specjalisty. Oblęga wzmacniacza jest latwa nawet dla osob niewosiadajych zaawansowejj wiedzy technicznej. W riezie wąplwość naleź skontatkowa sc z dostawca lub instalatorem urzadzenia.
1 Elementy operacyjne i złacza
1.1 Panel przyedni
1 Regulator gośnosci
2 Diodowy wskaznik poziomu, w przypadku przesterowania sygnału zapala są dioda CLIP
3 Dioda zasilania PWR
4 Dioda PROT zapala sie w przypadku zaćczenia obwodu zabezmieczajacego: na okoto 1 sekunde po wączeniu (opóznienie zaćczenia) na okoto 1 sekunde po wyȩczeniu w przypadku przyciezenia wzmacniacza w przypadku przyegrzania wzmacniacza
5 Dioda przyegrzania TEMP zapala sie gdy temperatura wewnatr urzadzenia osiagnie 100^ . Wowczas wzmacniacz zostanie wyciszony. Dodatkowo zapali sie dioda PROT (4).
6 Wlącznik On/off POWER
Uwaga: Ježeli wzmacniacz jest zasilany awaryjnie napieciem 24 V poprzej terminale DC POWER (7), niemożliwe jest wylącenie wzmacniacza.
1.2 Panel tylny
7 Terminale do podlaczania zasilania awaryjngo (24V =)
8 Gniazdo zasilania do taczenia z gniazdkiem sieciowym 230 V/50 Hz, za pomocadolaczonego kabla zerosilajacego
9 Terminale gólsnikowe
10 Terminale do podłuczania 100 V monitorów gólsnikowych do odstuchu Uwaga! Terminale te są zrownoleglone z terminalami gólsnikowymi 100 V (COM oraz 100 V). Naleź uwazać aby nie przyciezy wzmacniacza. Aby oblicyć obciañenie wzmacniacza, moc monitorowy naleź zsumowej z mocą pozostalych gólsników podłoczonych do wzmacniacza.
11 Pokrywa ochronna terminali gośnikówych
UWAGA
Nie wolno uzytkowac wzmacniacz bezPokrywy ochonnej terminali. W przyciwnym razie dotkniecie zączy grozi porazeniem przem.
12 Włacznik On / off filtru dolnozaporowej 400 Hz (do tllumenia basów)
13 Symetryczne wejscie syngalu liniowego na gnieźdie XLR; czuść dla optymalnej regulacje poziomu +4 dBu (1,2 V)
14 Wyjscie przelotowe, symetryczne, nagNieźdie XLR, do podłuczania kolejnégo wzmacniacza PA
15 Symetryczne wojcie sygnalu liniowego na terminalach srbowych; czuść dla optymalnej regulaggi poziomu +4 dBu (1,2 V)
16 Wyjscie przyzelotowe na terminalach srobowych, do podlaczania kolejné gozmacniacza PA
2Środki bezpiecznychstwa
Urzadzenie spelnia wzystkie wymaganianorm UE dlatego zostalo oznaczone symbol CC
UWAGA
Urzadzenie jest zasilane wyoskim napieciem. Wszelkie naprawy nały zlecić przyszabolnemu personelowy i nie wolno
wkładcNICZEGO do otworow wentylacyj nych; moze to spowodowac porazenie pradem elektrycznym!
Podczas pracy na terminalach glosnikowych (9, 10) wystepuje wysokie napiece do 100V . Nie wolno uzytkowac wzmacniacza bezPokrywy ochronnej terminali (11).
Wszystkie polaczenia nalezy wykonywac przy wylaczonym wzmacniaczu.
- Urzadzenie przyznaczone jest wylącznie do pracy wewnatrix pomieszczeni. Naleź chronić je przyzd wilgocią wodą oraz wysokimi temperaturami (dopuszczalny zakres 0-40°C).
- Na urzadzeniu nie nalezy stawiac zadnych pojemnikow zciecz np. szklanek.
Cieplo powstajace podczas pracy musi byc odpwadzone. Nie wolno zakrywać otworów wentylacyjnych. -
Nie korzystać z urzadzenia i natychmiast odłaczyc zasilanie
-
w przypadku stwierdzenia widocznych uszkodzen urzadzenia lub kabla zasilajacego,
- gezeli urzadzenie upadlo lub ulego innemu wypadkowski mogacemu spowodowaç loro uszkodzenie,
- Nie wolno odłacza urzadzenia od gniazdka sieciowego ciagnac za kabel zasilania, naleź zawsze chwyta za wtyczke.
- Do czyszczenia urzadzenia naleź uzywaćSuchej, miękkiej tkaniny. Nie stosowej wody ani sądków chemicznych
- Producent ani dostawca nie ponesza odpowiedzialnosci za winikle szkody (uszkodzenie sprezetu lub obrażenia uzytkownika), jesti urzadzenie byto uzywane niedgnie z przyznaczenia, nieprawidlowo zamontowane, podłaczone, obstugwane badź poddaneNieautoryzowanej naprawie.
Po calkowitym zakonczeniu eksploataci, urzadzenie nalezy oddac do punktu recyklingu, aby nie zaśmiecać srodowiska.
3 Montaz wzmacniacza
Wzmacniacz jest przystosowany do instalacji w racku (482mm / 19^ ) ale moze takze pracstawczy wolnostojace. W kaźdym jaknak przypadku musi byc zapewniony obieg powietrza wokof urzadzenia, w celu zapewnienia odpowiednej wentylacji i chłodzenia.
3.1 Instalacja w racku
W celu zaintalowania wzmacniacza w racku wymagana jest przystrzen montażowa o wysokość 2 U (89 mm). Aby uniknac zbyt duźego obciȩzenia stojaka w górnej seinen parti,NSEy umieść wzmacniacz w czȩci dolnej. Wzmacniaczazole przykrećć,rowniez z tylu stojaka, za pomocą tylnych uchwytom montażowych.
Nagrzane przywzmacniacz powietrzej musi miec zapewniony swobodny odplywo po umieszczeniu sprzetu na stojaku. W przypadku niewystarczajacej cyrkulaccigowietrza, nalezy umieci wentylator w povlizu urzadzenia.
4 Podłuczanie wzmacniacza
Wszystkie podlaczenia nalezy zlecić przyszko-lonemu personelowy. Wszystkie połaczenia nalezy wykonywać po odlaczeniu zasilania!
4.1 Glosniki
Terminale do podlaczania linii gólsnikowej znajduja sie podPokrywa ochronna (11).Na czas podlaczania nalezy odkrecic Pokrywe.
UWAGA
Nie wolno uzytkowac wzmacniacza bezPokrywy ochronnej terminali (11). Podczas przy na terminalach glosnikowych
(9, 10) wystepuje wysokie napiecie do 100 V.
Po wykonaniu polaczenia nalezy od razu przykreci pocrywe ochronna.
Do wzmacniacza mozna podlacza glosniki PA (rys. 3 i 4) albo glosniki 8Ω lub zespóg glosników o wypadowej impedancji minimum 8Ω (rys. 5 do 8).
4.1.1 Gósniki PA oraz monitorsy gólownikowe
Uwaga! W przypadku glosnikow PA (rys. 3 i 4) maksymalna sumaryczna moc podłuczanych glosników nie要去 przyekraczać:
240W RMS (PA-1242)
480W RMS (PA-1480),
w przyciwnym razie wzmacniacz moze ulec uszkodzeniu na skutek przyciezenia. Przy obliczaniu obciezenia nalezy wzią pod uwage rornyż 100 V monitory glosnikowe [podźzone do terminali MONITOR (10)].
Podłuczyc kabel glosnikowy do odpwiednich terminali (9). Zwróci uwage na polaryzacje (dodatni i ujemny biegun, jakPokazano na rys.3i4.Dodatnie zlacze dla kabli glosnikowych jest zawsze oznaczone.Moziwie jest rawnie podlącenie 100 V monitorów glosnikowych do terminali MONITOR (10).
Terminale MONITOR sá zrównoleglone z ter- minalami COM oraz 100 V.
4.1.2 Gósniki 8 Ω lub zespół gólsników o wypadkowej impedancji 8 Ω
Na rys. 5 do 8Pokazano rozne moziwosci uzyskania wypadkowej impedancji 8 O dla zespolu glosnikow. W tym przypadku do podlaczania nalezy wykorzystac terminale COM oraz 8 O (9). Zwrocić uwage na polaryzacje (dodatni i ujemny biegun, jakPokazano na rys. 5 do 8). Dodatnie zlacze dla kabli glosnikowych jest zawsze oznaczone.
4.2 Wejscie
W celu optymalneo sterowania poziomem dzwieku, zaleca sie podlaczanie sygnau +4dBu = 1,2V . Zródló sygnau powinnymie wyscie symetryczne na gnieźdie XLR (13) lub terminalach srbowych (15). Dzieki temu moins uzyskać optymalne tllumienie zaklocen.
Ježeli zrodlo sygnalu ma wyjscie niesymetryczne (np. na gniażdach phono), danezy zastosownik odpowiednia przyȩciowke (np. NA-2MPMF) dla wejscia XLR, lub, dla terminali srobowych, polacZYć terminal i terminalem GND, sygnal do iama se do GND.
4.3 Wyjscie przyzelotowe
W przypadku podłuczania kolejnégo wzmacniacza PA, wykorzystać wyjscie LINK na gnieźdie XLR (14) lub na terminalach srbowych (16). Połaczyc wyjscie LINK z wejsciem kolejnégo wzmacniacza PA.
4.4 Zasilanie i zasilanie awaryjne
1) Podłaczyc kabel zasilajcy do gniazda (8) na urzadzeniu, a nastepnie do gniazdka sieciowej (230V / 50Hz)
2) Aby zapewnic ciagla prace wzmacniacza w przypadku zaniku napiecia zasilania sieciowego, do terminali DC POWER (7) podlączyc 24 V urzadzenie zasilajace (np. PA-24ESP marki MONACOR). Polączenie naleź wykonac za pomocá kabla o maksumalnej dlugosci 4 m i przykroju minimum 5mm^2
Uwaga: Ježeli do terminali DC POWER wzmacniacza podlacznono zasilanie awaryjne 24 V, nie jest moziwe旅游度假z przelacznikiem POWER (6). W przypadku zaniku napięcia sieciowej lub wylącenia wzmacniacza, przylokacja sie on automatycznie na zasilanie awaryjne.
5 Obsługa
1) W pierwszej kolejnosci ustawic regulator LEVEL (1) na pozycje "0".
2) Włączycz wzmacniacź wącznikiem POWER (6). Zapali są zielona dioda PWR (3).
3) Ustawic regulator LEVEL (1) na odpowiednia gośnosć. W przypadku przesterowania, zapali sie czerwona dioda CLIP na wskaźniku poziomu (2). Naleź wówczas zmiejejszc gośnosć.
4) Aby poprawic zrozumialość mowy, wączyc filtr dolnozaporowy (400 Hz, 6 dB / okt.) przyȩcznikiem 400 Hz (12). W przyypadku pojawietenie są przyȩźwoiku daneźwcznę przyczisk, wówczas zȩćzenia niskich czestotliwość zostano wyeliminowane.
6 Obwody zabezmieczajace
Wejscie wzmacniacza jest zabezpieczone przydzwiekami oraz zakloceniami, za pomocaj filtrów: dolnozaporowego 30Hz oraz gornyazaporowe-go 30kHz . Kolejnym zabezpieczenia są obwody chroniace przyegrzanium oraz przyceiageniem. W przypadku zadziałania obwodu zapala sie dioda PROT (4), a wzmacniacz zostaje wyciszony:
- na okoto 1 sekunde po wączeniu (opóznienie załaczenia)
- na oko 1 sekunde po wylaczeniu
- w przypadku przyȩzenia wzmacniacza
- w przypadku przyegrzania wzmacniacza, dodatkowo zapali sie dioda TEMP (5)
Ježeli dioda PROT swieci sie podczas pracy lub nie zgaśnie po wączeniu wzmacniaca, naleź wączyc wzmacniacz i wyeliminować przyczyne zadziałania obwudu zabezpieczajęcko.
| Specyfikacja PA-1242 PA-1480 | ||
| Moc RMS | 240W 480W | |
| THD | < 1 % | < 1 % |
| Wyjscia glośnikowe | 100V, 70V, 25V lub 8Ω | 100V, 70V, 25V lub 8Ω |
| Impedancja wyjsciowa | ||
| 100 V | 42Ω | 21Ω |
| 70 V | 20Ω | 10Ω |
| 25 V | 2,6Ω | — |
| Wejscie | ||
| Czȩtość | +4dBu (1,2V) | +4dBu (1,2V) |
| Impedancja | 30kΩ | 30kΩ |
| Zȩcze | symetryczne | symetryczne |
| Pasmo przenoszenia | 35–20000Hz, -3 dB | 35–20000Hz, -3 dB |
| ilr do lozaporowy (w)—czany) | 400 Hz, 6 dB/okt. | 400 Hz, 6 dB/okt. |
| Stosunek S/N | > 100 dB (waźony A) | > 100 dB (waźony A) |
| Zakres temperatur | 0–40°C | 0–40°C |
| Stromversorgung | ||
| Sieciowe | 230V/50Hz | 230V/50Hz |
| Pobó r monocy | 750VA | 1400VA |
| Awaryjne | 24V— | 24V— |
| Pobó r DC | max. 20A | max. 40A |
| Wymiary (W × H × D) | 482 × 89 × 374 mm, 2 U | 482 × 89 × 374 mm, 2 U |
| Waga | 12,5kg | 17,5kg |
