Typ produktu	Profesjonalny wielokanałowy wzmacniacz
Marka	Monacor
Model	STA1504
Liczba kanałów	4 (para może być połączona w trybie mostkowym)
Moc wyjściowa (tryb normalny, 4 Ω)	4 × 160 W
Moc wyjściowa (tryb normalny, 8 Ω)	4 × 100 W
Moc wyjściowa (tryb mostkowy)	2 × 320 W (przy 8 Ω)
Impedancja wejściowa	20 kΩ
Czułość wejściowa (dla mocy maks. przy 4 Ω)	0,7 V
Pasmo przenoszenia	12 – 20 000 Hz
Częstotliwość graniczna filtrów	240 Hz
Stosunek sygnału do szumu	> 80 dB
Separacja kanałów	> 60 dB (1 kHz)
Współczynnik zniekształceń	< 0,1 %
Zasilanie	230 V / 50 Hz
Maksymalne zużycie energii	1200 VA
Wymiary (S × W × G)	482 × 132 × 310 mm (3U)
Waga	14 kg
Zakres temperatury pracy	0 – 40 °C
Główne funkcje	4 niezależne kanały, tryb mostkowy na parę, przełączane filtry górno-/dolnoprzepustowe na kanał, wbudowany limiter, ochrona przed przeciążeniem i zwarciem
Wejścia	XLR (symetryczne) i zaciski śrubowe (symetryczne)
Wyjścia głośnikowe	Zaciski śrubowe (4 i 5)
Konserwacja i czyszczenie	Użyj suchej, miękkiej ściereczki. Nie używaj chemikaliów ani wody.
Bezpieczeństwo	Nie otwieraj urządzenia. Odłącz przed podłączeniem. Ochrona przed zwarciem, przegrzaniem i napięciem stałym.
Części zamienne i naprawialność	Zapasowy bezpiecznik (tego samego typu). Naprawa wyłącznie przez wykwalifikowanego technika.
Informacje ogólne	Przeznaczony do montażu w szafie 19" (3U) lub ustawienia na stole. Tylko do użytku wewnątrz pomieszczeń.

Często zadawane pytania - STA1504 Monacor

Jak podłączyć sygnał niesymetryczny do wejścia XLR?

Użyj odpowiedniego adaptera (np. RCA/XLR NTA-114 firmy Monacor), w którym piny XLR 1 i 3 są połączone. W przypadku zacisków śrubowych połącz styki 2 i 3.

Jak skonfigurować tryb mostkowy?

Wciśnij przełącznik NORMAL/BRIDGE (7) dla pary kanałów. Zaświeci się dioda LED BRIDGE (3). Podłącz głośnik między dodatnimi zaciskami obu kanałów. Głośność i filtry ustawiane są na drugim kanale (pierwszy kanał ignoruje swoje wejście).

Jak używać wbudowanych filtrów?

Aktywuj filtr, wciskając przełącznik FILTER/BYPASS (10). Użyj przełącznika HI-PASS/LO-PASS (9): wyłączony dla górnoprzepustowego, włączony dla dolnoprzepustowego. Częstotliwość graniczna jest stała i wynosi 240 Hz.

Co zrobić w przypadku buczenia (pętli masy)?

Ustaw przełącznik GROUNDLIFT (6) w pozycję LIFT, aby oddzielić masę sygnału od masy obudowy. Jeśli buczenie zniknie, pozostaw w pozycji LIFT.

Jaka jest minimalna impedancja głośników?

W trybie normalnym minimalna impedancja na wyjście wynosi 4 Ω. W trybie mostkowym wynosi 8 Ω. Przestrzegaj tych wartości, aby uniknąć przeciążenia.

Jak podłączyć kilka głośników do jednego wyjścia?

Podłącz je szeregowo lub równolegle, zachowując biegunowość. Całkowita impedancja nie może spaść poniżej 4 Ω (normalny) lub 8 Ω (mostkowy). Sprawdź tabelę na schemacie 5, aby poznać wymaganą minimalną moc.

Dlaczego zapala się dioda CLIP?

Dioda CLIP (1) wskazuje przeciążenie kanału lub zwarcie na wyjściu. Zmniejsz głośność (LEVEL) lub sprawdź okablowanie głośników.

Jak czyścić wzmacniacz?

Użyj suchej, miękkiej ściereczki. Nigdy nie używaj chemikaliów, wody ani rozpuszczalników. Przed czyszczeniem upewnij się, że urządzenie jest odłączone.

Jakie jest maksymalne zużycie energii?

Maksymalne zużycie energii STA1504 wynosi 1200 VA przy 230 V / 50 Hz.

Czy mogę używać wzmacniacza na zewnątrz?

Nie, urządzenie jest przeznaczone wyłącznie do użytku wewnątrz pomieszczeń. Chroń je przed wodą, wysoką wilgotnością i ciepłem (temperatura 0–40 °C).

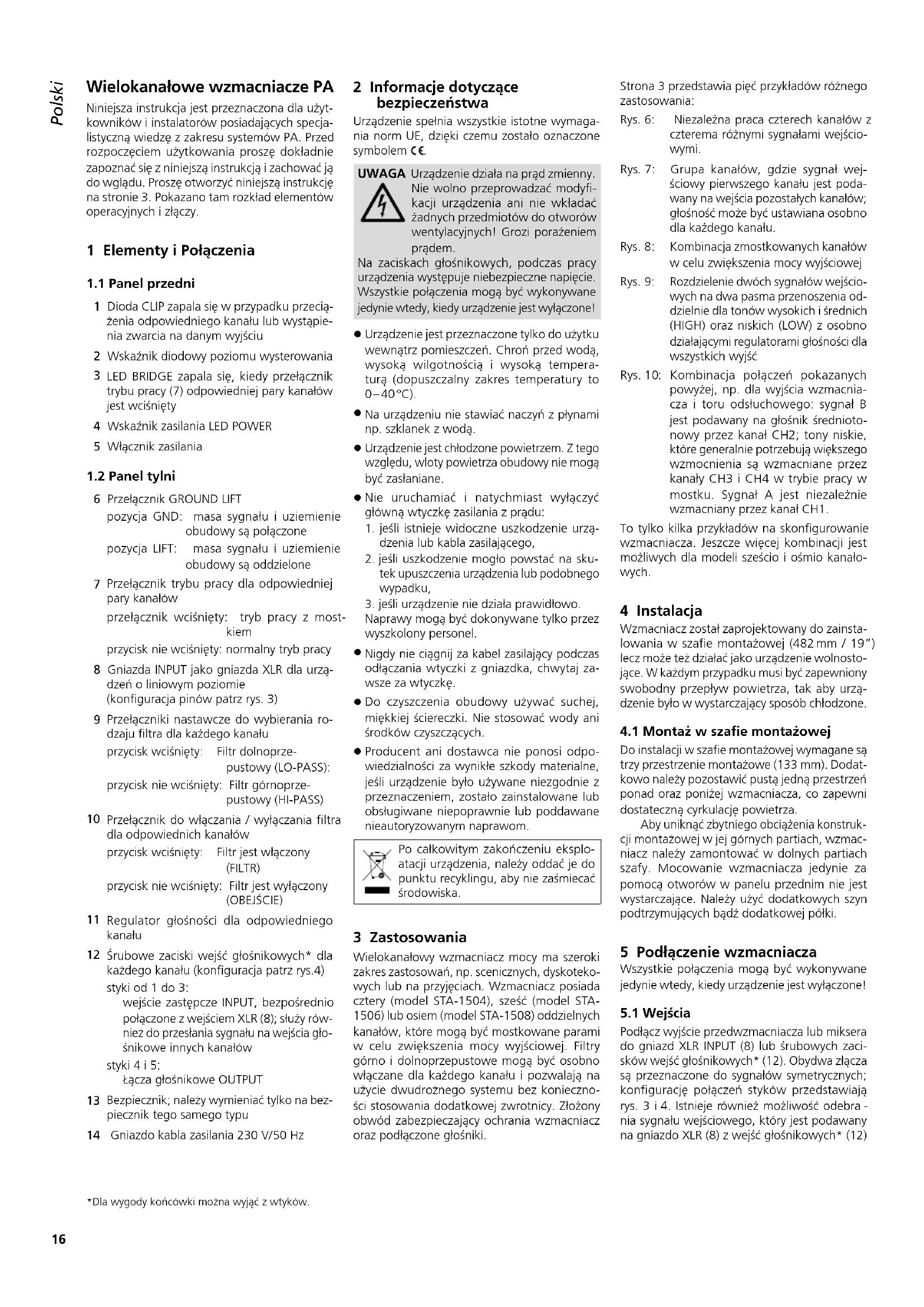

INSTRUKCJA OBSŁUGI STA1504 Monacor

Wielokanałowe wzmacniacze PA

Niniejsza instrukcja jest przeznaczona dla użytkowników i instalatorów posiadających specjalistyczną wiedzę z zakresu systemów PA. Przed rozpoczęciem użytkowania proszę dokładnie zapoznać się z niniejszą instrukcją i zachować ją do wglądu. Proszę otworzyć niniejszą instrukcję na stronie 3. Pokazano tam rozkład elementów operacyjnych i złączy.

1 Elementy i Połączenia

1.1 Panel przedni

1 Dioda CLIP zapala się w przypadku przeciążenia odpowiedniego kanału lub wystąpienia zwarcia na danym wyjściu
2 Wskaźnik diodowy poziomu wysterowania
3 LED BRIDGE zapala się, kiedy przełącznik trybu pracy (7) odpowiedniej pary kanałów jest wciśnięty
4 Wskaźnik zasilania LED POWER
5 Włącznik zasilania

1.2 Panel tylni

6 Przełącznik GROUND LIFT
pozycja GND: masa sygnału i uziemienie obudowy są połączone
pozycja LIFT: masa sygnału i uziemienie obudowy są oddzielone

7 Przełącznik trybu pracy dla odpowiedniej pary kanałów

przełącznik wciśnięty: tryb pracy z most-kiem

przycisk nie wciśnięty: normalny tryb pracy

8 Gniazda INPUT jako gniazda XLR dla urządzeń o liniowym poziomie (konfiguracja pinów patrz rys. 3)

9 Przełączniki nastawcze do wybierania rodzaju filtra dla każdego kanału

przycisk wciśnięty: Filtr dolnoprze- pustowy (LO-PASS):

przycisk nie wciśnięty: Filtr górnoprze- pustowy (HI-PASS)

10 Przełącznik do włączania / wyłączania filtra dla odpowiednich kanałów

przycisk wciśnięty: Filtr jest włączony (FILTR)

przycisk nie wciśnięty: Filtr jest wyłączony (OBEJŚCIE)

11 Regulator głośności dla odpowiedniego kanału

12 Śrubowe zaciski wejść głośnikowych* dla każdego kanału (konfiguracja patrz rys.4)

styki od 1 do 3:

wejście zastępcze INPUT, bezpośrednio połączone z wejściem XLR (8); służy również do przesłania sygnału na wejścia głośnikowe innych kanałów

styki 4 i 5:

Łacza głośnikowe OUTPUT

13 Bezpiecznik; należy wymieniać tylko na bezpiecznik tego samego typu

14 Gniazdo kabla zasilania 230 V/50 Hz

2 Informacje dotyczące bezpieczeństwa

Urządzenie spełnia wszystkie istotne wymagania norm UE, dzięki czemu zostało oznaczone symbolem CC.

UWAGA

Urządzenie działa na prąd zmienny. Nie wolno przeprowadzać modyfikacji urządzenia ani nie wkładać żadnych przedmiotów do otworów wentylacyjnych! Grozi porażeniem prądem.

Na zaciskach głośnikowych, podczas pracy urządzenia występuje niebezpieczne napięcie. Wszystkie połączenia mogą być wykonywane jedynie wtedy, kiedy urządzenie jest wyłączone!

• Urządzenie jest przeznaczone tylko do użytku wewnątrz pomieszczeń. Chron przed wodą, wysoką wilgotnością i wysoką temperaturą (dopuszczalny zakres temperatury to 0–40°C).
• Na urządzeniu nie stawiać naczyń z płynami np. szklanek z wodą.
• Urządzenie jest chłodzone powietrzem. Z tego względu, wloty powietrza obudowy nie mogą być zasłanianie.

• Nie uruchamiać i natychmiast wyłączyć główną wtyczkę zasilania z prądu:

• jeśli istnieje widoczne uszkodzenie urządzenia lub kabla zasilającego,

• jeśli uszkodzenie mogło powstać na sku- tek upuszczenia urządzenia lub podobnego wypadku,

• jeśli urządzenie nie działa prawidłowo. Naprawy mogą być dokonywane tylko przez wyszkolony personel.

- Nigdy nie ciągnij za kabel zasilający podczas odłączania wtyczki z gniazdka, chwytaj zawsze za wtyczkę.

- Do czyszczenia obudowy używać suchej, miękkiej ściereczki. Nie stosować wody ani środków czyszczących.

- Producent ani dostawca nie ponosi odpowiedzialności za wynikłe szkody materialne, jeśli urządzenie było używane niezgodnie z przeznaczeniem, zostało zainstalowane lub obsługiwane niepoprawnie lub poddawane nieautoryzowanym naprawom.

Po całkowitym zakończeniu eksploatacji urządzenia, należy oddać je do punktu recyklingu, aby nie zaśmiecać środowiska.

3 Zastosowania

Wielokanałowy wzmacniacz mocy ma szeroki zakres zastosowań, np. scenicznych, dyskotekowych lub na przyjęciach. Wzmacniacz posiada cztery (model STA-1504), sześć (model STA-1506) lub osiem (model STA-1508) oddzielnych kanałów, które mogą być mostkowane parami w celu zwiększenia mocy wyjściowej. Filtry górno i dolnoprzepustowe mogą być osobno włączane dla każdego kanału i pozwalają na użycie dwudrożnego systemu bez konieczności stosowania dodatkowej zwrotnicy. Złożony obwód zabezpieczający ochrania wzmacniacz oraz podłączone głośniki.

Strona 3 przedstawia pięć przykładów różnego zastosowania:

Rys. 6: Niezależna praca czterech kanałów z czterema różnymi sygnałami wejścio- wymi.

Rys. 7: Grupa kanałów, gdzie sygnał wejściowy pierwszego kanału jest podawany na wejścia pozostałych kanałów; głośność może być ustawiana osobno dla każdego kanału.

Rys. 8: Kombinacja zmostkowanych kanałów w celu zwiększenia mocy wyjściowej

Rys. 9: Rozdzielenie dwóch sygnałów wejściowych na dwa pasma przenoszenia oddzielnie dla tonów wysokich i średnich (HIGH) oraz niskich (LOW) z osobno działającymi regulatorami głośności dla wszystkich wyjść

Rys. 10: Kombinacja połączeń pokazanych powyżej, np. dla wyjścia wzmacniacza i toru odsłuchowego: sygnał B jest podawany na głośnik średnioto-nowy przez kanał CH2; tony niskie, które generalnie potrzebują większego wzmocnienia są wzmacniane przez kanały CH3 i CH4 w trybie pracy w mostku. Sygnał A jest niezależnie wzmacniany przez kanał CH1.

To tylko kilka przykładów na skonfigurowanie wzmacniacza. Jeszcze więcej kombinacji jest możliwych dla modeli sześcio i ośmio kanałowych.

4 Instalacja

Wzmacniacz został zaprojektowany do zainstalowania w szafie montażowej (482 mm / 19") lecz może też działać jako urządzenie wolnostojące. W każdym przypadku musi być zapewniony swobodny przepływ powietrza, tak aby urządzenie było w wystarczający sposób chłodzone.

4.1 Montaż w szafie montażowej

Do instalacji w szafie montażowej wymagane są trzy przestrzenie montażowe (133 mm). Dodatkowo należy pozostawić pustą jedną przestrzeń ponad oraz poniżej wzmacniacza, co zapewni dostateczną cyrkulację powietrza.

Aby uniknąć zbytniego obciążenia konstrukcji montażowej w jej górnych partiach, wzmacniacz należy zamontować w dolnych partiach szafy. Mocowanie wzmacniacza jedynie za pomocą otworów w panelu przednim nie jest wystarczające. Należy użyć dodatkowych szyn podtrzymujących bądź dodatkowej półki.

5 Podłączenie wzmacniacza

Wszystkie połączenia mogą być wykonywane jedynie wtedy, kiedy urządzenie jest wyłączone!

5.1 Wejścia

Podłącz wyjście przedwzmacniacza lub miksera do gniazd XLR INPUT (8) lub śrubowych zaci- sków wejść głośnikowych* (12). Obydwa złącza są przeznaczone do sygnałów symetrycznych; konfigurację połączeń styków przedstawiają rys. 3 i 4. Istnieje również możliwość odebra- nia sygnału wejściowego, który jest podawany na gniazdo XLR (8) z wejść głośnikowych* (12)

tego samego kanału i przesłania go przez wejście innego kanału (jak pokazano na rys. 7, 9 i 10). W tym celu połącz styki 1 (SIGNAL+) i 2 (SIGNAL−) na łączach głośnikowych* obydwu kanałów ze sobą. Styki 3 (GND) nie mogą być łączone zewnętrznie, ponieważ są już połączone wewnętrznie. Sygnał wejściowy powinien charakteryzować się liniowym poziomem. Dla zachowania mocy znamionowej wzmacniacza wymagany jest sygnał wejściowy o napięciu co najmniej 0,7V.

Jeżeli na wyjściu źródła sygnału obecny jest niesymetryczny sygnał, można go podłączyć do gniazda INPUT (8) przy użyciu przejściówki. Styki XLR 1 i 3 muszą być połączone w odpowiedniej przejściówce (np. przejściówka audio / XLR NTA-114, i NA-2MPMF z oferty MONACOR) Aby dokonać innych połączeń niesymetrycznego sygnału z głośnikami* (12) styki 2 (SIGNAL-) i 3 (GND) muszą być połączone tak jak na rys.4.

5.2 Głośniki

Maksymalna moc wyjściowa jest osiągana przy podłączonych głośnikach o obciążeniu 4 Ω. Oczywście możliwe jest podłączenie obciążenia 8 Ω, jednak w tym przypadku maksymalna moc wyjściowa będzie mniejsza. W trybie pracy z mostkiem maksymalna moc wyjściowa zostanie osiągnięta przy obciążeniu 8 Ω. Wymagana moc znamionowa (PMIN) głośników jest przedstawiona w tabeli 5.

Podłącz głośniki do styków 4 i 5 wg wskazań na rys.4.

W trybie pracy z mostkiem podłącz biegun dodatni głośnika z zaciskiem dodatnim jednego wyjścia, a biegun ujemny głośnika z zaciskiem dodatnim drugiego wyjścia odpowiedniej pary kanałów, wg wskazań na urządzeniu. (Zacisk dodatni jednego wyjścia zmienia polaryzacje na ujemną na skutek działania mostka).

Przy podłączaniu kilku głośników należy zachować taką samą polaryzację. Jednak, może się zdarzyć, że kilka kanałów będzie wzmacniało ten sam sygnał i w rezultacie dźwięk nie będzie słyszalny. Jeżeli zmiana ustawień głośników nie pomoże, wtedy konieczna będzie zmiana polaryzacji poszczególnych głośników.

Rys. 5 pokazuje warianty połączeń kilku głośników do jednego wyjścia. W każdym przypadku, określona jest minimalna moc znamionowa (PMIN) oraz odpowiednia impedancja (Z) jaką musi się charakteryzować każdy głośnik.

Podczas podłączania kilku głośników należy zwrócić uwagę na prawidłową polaryzację oraz na fakt, że całkowita impedancja na każde wyjście powinna wynosić minimum 4 Ω w normalnym trybie pracy i 8 Ω w przypadku trybu pracy z mostkiem.

5.3 Zasilanie

Podłącz kabel zasilania (14) do gniazda sieci (230 V/ 50 Hz). Przed pierwszym włączeniem, należy ustawić regulatory poziomu LEVEL (11) maksymalnie w lewo.

6 Obstuga

6.1 Wybór trybu pracy

Przełącznik NORMAL / BRIDGE (7) służy do wyboru trybu pracy dla każdej pary kanałów:

6.1.1 Normalny tryb pracy

Jeżeli przełącznik jest wyłączony [wskaźnik LED BRIDGE (3) między kanałami odpowiedniej pary nie świeci się] oznacza to, że te dwa kanały działają niezależnie od siebie.

6.1.2 Tryb pracy z mostkiem

Jeżeli przełącznik jest wciśnięty [wskaźnik LED BRIGDE (3) między kanałami odpowiedniej pary nie świeci się], sygnał wejściowy drugiego kanału jest dodatkowo odwrotnie przekazany na pierwszy kanał. W ten sposób, jeżeli głośnik jest zmostkowany, napięcie na wyjściach jest podwojone, tak jak opisano to w rozdziale 5. Sygnał wejściowy na pierwszym kanale pary jest ignorowany. Głośność jest regulowana za pomocą regulatora LEVEL (11), za pomocą przełączników 9 i 10 (patrz też rozdz. 6.2) filtry są ustawiane tylko na drugim kanale pary. Rysunki 8 i 10 przedstawiają schematy ideowe mostka.

6.2 Filtry

Każdy kanał jest wyposażony w ustawny filtr górno i dolno przepustowy. Dzięki temu wzmacniacz pozwala na zastosowanie dwudrożnego systemu, w którym głośniki średnio i wysoko tonowe są obsługiwane przez kanały z filtrem górnoprzepustowym, a głośniki basowe przez kanały z filtrem dolnoprzepustowym.

Filtr jest aktywny, kiedy przełącznik FILTER / BYPASS (10) jest wciśnięty. Za pomocą przełącznika HI-PASS / LO-PASS (9) można określić czy filtr ma działać jako górnoprzepustowy (przycisk wciśnięty), czy dolnoprzepustowy (przycisk wciśnięty). Rysunki 9 i 10 przedstawiają schematy ideowe filtrów.

6.3 Wyłączanie i wyłączanie urządzenia

Aby uniknąć stuku w głośnikach, należy najpierw włączać wszelkie źródła sygnału jako pierwsze, a następnie sam wzmacniacz. Natomiast przy wyłączaniu, w kolejności odwrotnej: najpierw wzmacniacz, a następnie źródła. Włącz urządzenie włącznikiem POWER (5). Zapali się dioda POWER LED (4). Po włączeniu, na kilka sekund uruchamia się system zabezpieczający głośniki (miękki start).

6.4 Regulacja poziomu

Ustaw wyjście na mikserze lub przedwzmacniaczu na poziom znamionowy (0 dB) lub maksymalny niezniekształcony sygnał wyjściowy. Należy ustawić regulatory LEVEL (11) w pożądanej pozycji. Jeżeli diody wskaźnika CLIP (1) wskazują przesterowanie wzmacniacza, należy za pomocą regulatorów zmniejszyć poziom na odpowiednich kanałach.

UWAGA Nigdy nie ustawiać bardzo dużej gło- śności! Stały, bardzo wysoki poziom dźwięku może uszkodzić narząd słu- chu. Ucho ludzkie adaptuje się do wysokiego poziomu dźwięku, który po pew- nym czasie nie jest już percepowany jako wysoki. Dlatego nie wolno przekraczać raz już ustawionego maksymalnego poziomu głośności.

6.5 Masa

Jeżeli przy braku sygnału wejściowego będzie słyszalny przydźwięk sieciowy, powodem takiej sytuacji może być pętla masy. Pętla masy powstaje w sytuacji, gdy dwa urządzenia są połączone nie tylko masą sygnału, ale także przez obudowę (zamontowane w racku) lub przewód uziemiający. Aby przerwać pętlę masy należy przełącznik (6) ustawić w pozycji LIFT.

7 Układ zabezpieczający

Układ zabezpieczający służy do ochrony wzmacniacza oraz głośników przed uszkodzeniem. Zintegrowany limiter redukuje sygnał wejściowy, jeżeli osiągnięty jest poziom graniczny. W ten sposób, w przypadku gdy wzmacniacz zostanie przeciążony można uniknąć uszkodzeń głośników. Głośniki są wyłączane przez dodatkowy układ zabezpieczający:

1. przez kilka sekund zaraz po włączeniu wzmacniacza (miękki start)
2. kiedy wzmacniacz jest nadmiernie rozgrzany
3. jeżeli na wyjściu pojawi się prąd stały

W przypadku zwarcia na którymś z wyjść głośnikowych, dla odpowiedniego kanału zapali się wskaźnik CLIP LED (1). W takim przypadku lub kiedy głośniki zostały automatycznie wyłączone podczas pracy lub nie włączyły się podczas włączania systemu, należy wyłączyć wzmacniacz oraz usunąć przyczynę usterki.

Instrukcje obsługi są chronione prawem copyright for MONACOR® INTERNATIONAL GmbH & Co. KG. Przetwarzanie całości lub części instrukcji dla osobistych korzyści finansowych jest zabronione.

Dane techniczne STA-1504 STA-1506 STA-1508
Moc wyjściowa (Znamionowa)Normalny tryb pracy przy obciążeniu 4 Ω / 8 ΩTryb pracy z mostkiem przy obciążeniu 8 Ω	4 × 160W/ 100W2 × 320 W	6 × 160W/ 100W3 × 320 W	8 × 160W/ 100W4 × 320 W
Czułość wejściowa dla mocy znamionowej przy obciążeniu 4 ΩImpedancja wejściowa	0,7V20 kΩ	0,7V20 kΩ	0,7V20 kΩ
Pasmo przenoszeniaCzęstotliwość rozgraniczająca	12–20 000 Hz240 Hz	12–20 000 Hz240 Hz	12–20 000 Hz240 Hz
Stosunek S/NSeparacja kanałówTHD	>80 dB>60 dB, 1 kHz<0,1%	>80 dB>60 dB, 1 kHz<0,1%	>80 dB>60 dB, 1 kHz<0,1%
Dopuszczalna temperatura pracy	0–40 °C	0–40 °C	0–40 °C
ZasilaniePobór mocy	230V/50Hzmax. 1200 VA	230V/50Hzmax. 1800 VA	230V/50Hzmax. 2400 VA
Wymiary (Sz. × Wys. × Df.)Ciężar	482 × 132 × 310 mm,3 przestrzenie montażowe14 kg	482 × 132 × 310 mm,3 przestrzenie montażowe15,5 kg	482 × 132 × 310 mm,3 przestrzenie montażowe16,6 kg

Z zastrzeżeniem możliwości zmian.
