Typ produktu	Słuchawka prysznicowa z kolumną prysznicową
Marka	Miomare
Model	HG00518
Wymiary słuchawki prysznicowej	28,5 x 15 cm (wys. x ∅)
Długość kolumny	70 cm (metal)
Długość węża	150 cm (metal)
Przyłącze węża	G 1/2" (ok. 21 mm)
Minimalne ciśnienie robocze	1,5 bara
Liczba ustawień strumienia	5 (deszcz, masaż, piana, kombinacje itp.)
Funkcja zatrzymania wody	Tak
Element oszczędzania wody	Dołączony do zestawu
Materiał kolumny	Metal
Materiał węża	Metal
Kompatybilne typy wody	Systemy ciepłej wody odporne na ciśnienie (ogrzewanie centralne, podgrzewacz przepływowy itp.)
Przeznaczenie	Prywatne, nie medyczne ani komercyjne
Montaż	Ścienny (śruby i kołki w zestawie)
Czyszczenie i konserwacja	Miękka ściereczka i środek odkamieniający
Bezpieczeństwo	Sprawdź temperaturę wody; nie używaj jako poręczy
Zawartość zestawu	Słuchawka prysznicowa, kolumna, wąż, 2 uchwyty ścienne, 2 rodzaje śrub, kołki, uszczelki, element oszczędzania wody, mydelniczka, osłony
Instrukcja	Dostępna do bezpłatnego pobrania

Często zadawane pytania - HG00518 MIOMARE

Jak zainstalować kolumnę prysznicową?

Montaż powinien być wykonany przez osobę kompetentną. Przed wierceniem sprawdź, czy nie ma rur. Użyj dostarczonych materiałów (śruby, kołki) odpowiednich do twojej ściany. Najpierw przymocuj górny uchwyt ścienny, potem dolny, a na końcu włóż kolumnę. Podłącz wąż do standardowej armatury G 1/2".

Jakie jest minimalne ciśnienie wody?

Minimalne ciśnienie robocze wynosi 1,5 bara. Poniżej tego przepływ może być niewystarczający, a niektóre podgrzewacze wody mogą się automatycznie wyłączyć.

Jak zmienić ustawienie strumienia?

Obróć dźwignię regulacji strumienia (oznaczenie 15) na słuchawce prysznicowej. Masz do dyspozycji 5 ustawień: deszcz, masaż, piana i kombinacje. Zmiana może wpłynąć na temperaturę wody, sprawdź ją przed wejściem pod strumień.

Do czego służy funkcja zatrzymania wody?

Funkcja zatrzymania wody pozwala tymczasowo odciąć przepływ na słuchawce, na przykład podczas mydlenia. Uwaga: przy ponownym otwarciu temperatura może się zmienić; przed spłukaniem sprawdź wodę.

Czy mogę używać tego produktu z podgrzewaczem niskociśnieniowym (drewno, węgiel itp.)?

Nie, ta słuchawka jest przeznaczona do systemów ciepłej wody odpornych na ciśnienie (ogrzewanie centralne, podgrzewacz przepływowy). Nie nadaje się do podgrzewaczy niskociśnieniowych (drewno, węgiel, olej opałowy, gaz otwarty, otwarte akumulatory elektryczne).

Jak wyregulować wysokość słuchawki prysznicowej?

Poluzuj pokrętło (oznaczenie 16) na uchwycie słuchawki, przesuń go na żądaną wysokość na kolumnie, a następnie dokręć pokrętło. Nachylenie słuchawki można również regulować za pomocą jej uchwytu.

Co zrobić, gdy woda wycieka na połączeniach?

Sprawdź, czy uszczelki (oznaczenie 2) są prawidłowo umieszczone i w dobrym stanie. Uszczelki to części zużywające się: w razie potrzeby wymień je. Upewnij się, że wszystkie połączenia są dobrze dokręcone ręcznie (nie używaj siły).

Jak odkamieniać kolumnę i słuchawkę?

Użyj komercyjnego środka odkamieniającego zgodnie z instrukcją produktu. Następnie wyczyść miękką, wilgotną ściereczką. Unikaj ściernych środków czyszczących, które mogą zarysować powierzchnie.

Gdzie znaleźć części zamienne?

Części zamienne (uszczelki, element oszczędzania wody itp.) są dostępne w specjalistycznych sklepach lub za pośrednictwem serwisu Lidl. Sprawdź w instrukcji numery części.

Czy wąż jest standardowy?

Tak, wąż ma standardowe przyłącze G 1/2" (21 mm) kompatybilne z większością armatury. Jeśli twoja armatura ma przyłącze G 3/4" (26,4 mm), użyj adaptera dostępnego w sklepie budowlanym.

INSTRUKCJA OBSŁUGI HG00518 MIOMARE

Skrócona instrukcja obstugi

CZ

MULTIFUNKČNÍ SPRCHOVÁ SADA

Krátký návod

SK

MULTIFUNKČNÁ SPRCHA S TYČOU - SÚPRAVA

Krátky návod

ES

SET DE DUCHA MULTIFUNCIONAL CON BARRA

Guía rápida

DK

MULTIBRUSERS&T MED BRUSESTANG

Hurtigstartguide

IAN 353240_2007

i

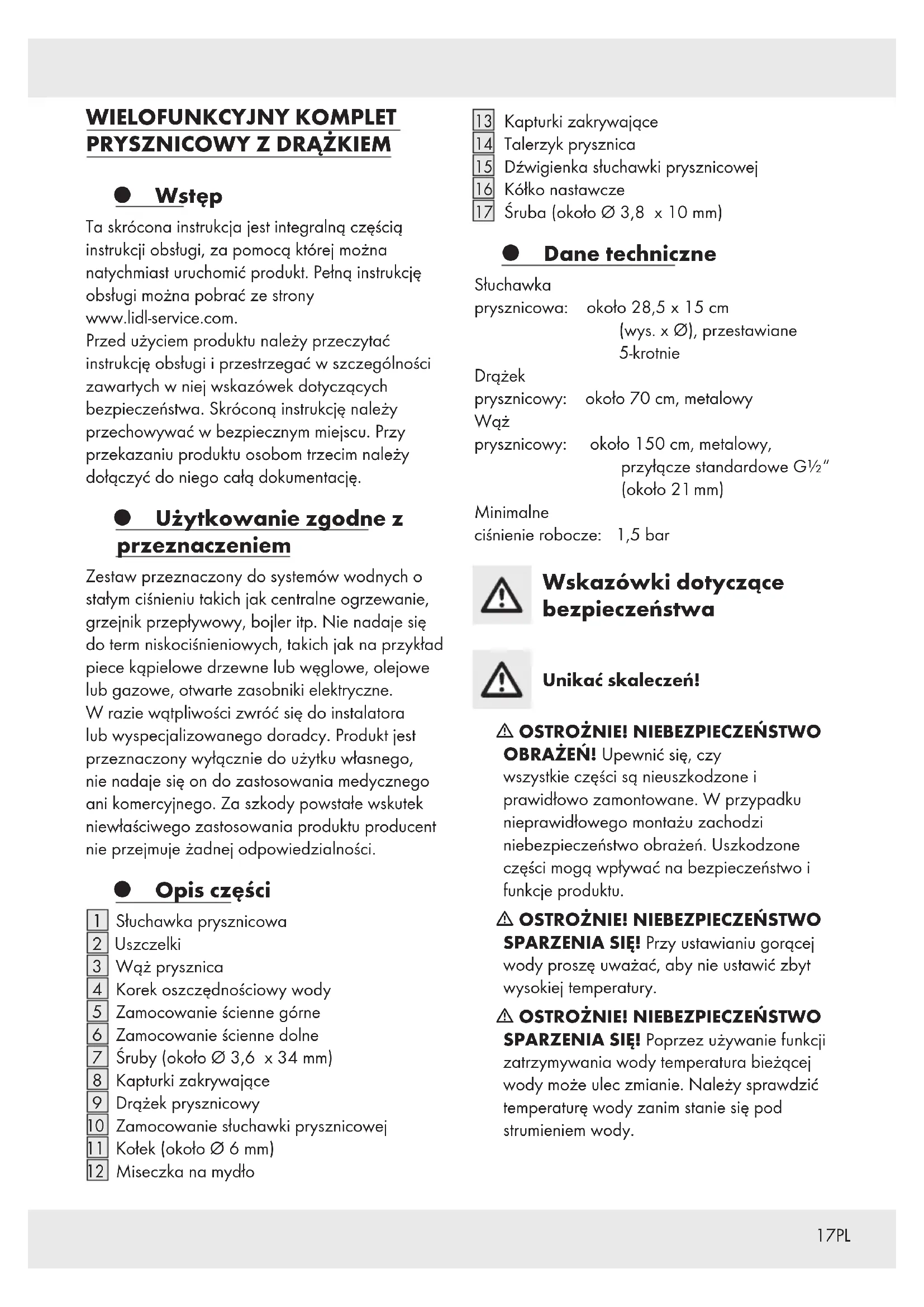

Ta skrócona instrukcja jest integralną częścią instrukcji obsługi, za pomocą której można natychmiast uruchomić produkt. Pełną instrukcję obsługi można pobrać ze strony www.lidl-service.com.

Przed użyciem produktu należy przeczytać instrukcję obsługi i przestrzegać w szczególności zawartych w niej wskazówek dotyczących bezpieczeństwa. Skróconą instrukcję należy przechowywać w bezpiecznym miejscu. Przy przekazaniu produktu osobom trzecim należy dołączyć do niego całą dokumentację.

- Użytkowanie zgodne z przeznaczeniem

Zestaw przeznaczony do systemów wodnych o stałym ciśnieniu takich jak centralne ogrzewanie, grzejnik przepływowy, bojler itp. Nie nadaje się do term niskociśnieniowych, takich jak na przykład piece kąpielowe drzewne lub węglowe, olejowe lub gazowe, otwarte zasobniki elektryczne. W razie wątpliwości zwrócić się do instalatora lub wyspecjalizowanego doradcy. Produkt jest przeznaczony wyłącznie do użytku własnego, nie nadaje się on do zastosowania medycznego ani komercyjnego. Za szkody powstałe wskutek niewłaściwego zastosowania produktu producent nie przejmuje żadnej odpowiedzialności.

Opis części

1 Słuchawka prysznicowa
2 Uszczelki
3 Wąż prysznica
4 Korek oszczędnościowy wody
5 Zamocowanie ścienne górne
6 Zamocowanie ścienne dolne
7 Śruby (około ∅ 3,6 x 34 mm)
8 Kapturki zakrywające
9 Drążek prysznicowy
10 Zamocowanie słuchawki prysznicowej
11 Kotek (około ∅ 6 mm)
12 Miseczka na mydło

13 Kapturki zakrywające
14 Talerzyk prysznica
15 Dźwigienka słuchawki prysznicowej
16 Kółko nastawcze
17 Śruba (około ∅ 3,8 x 10 mm)

● Dane techniczne

Stuchawka

prysznicowa: około 28,5 x 15 cm (wys. x ∅), przestawiane 5-krotnie

Drążek

prysznicowy: około 70 cm, metalowy

Wqż

prysznicowy: około 150 cm, metalowy, przyłącze standardowe G ^1/2 " (około 21 mm)

Minimalne

ciśnienie robocze: 1,5 bar

Wskazówki dotyczące bezpieczeństwa

Unikać skaleczeń!

⚠ OSTROŻNIE! NIEBEZPIECZEŃSTWO

OBRAŻEŃ! Upewnić się, czy wszystkie części są nieuszkodzone i prawidłowo zamontowane. W przypadku nieprawidłowego montażu zachodzi niebezpieczeństwo obrażeń. Uszkodzone części mogą wpływać na bezpieczeństwo i funkcje produktu.

⚠ OSTROŻNIE! NIEBEZPIECZEŃSTWO

SPARZENIA SIĘ! Przy ustawianiu gorącej wody proszę uważać, aby nie ustawić zbyt wysokiej temperatury.

⚠ OSTROŻNIE! NIEBEZPIECZEŃSTWO

SPARZENIA SIĘ! Poprzez używanie funkcji zatrzymywania wody temperatura bieżącej wody może ulec zmianie. Należy sprawdzić temperaturę wody zanim stanie się pod strumieniem wody.

⚠ OSTROŻNIE! NIEBEZPIECZEŃSTWO

SPARZENIA SIE! Poprzez zmianę funkcji słuchawki prysznicowej 1 temperatura bieżącej wody może ulec zmianie. Należy sprawdzić temperaturę wody zanim stanie się pod strumieniem wody.

Drążka prysznicowego nie wolno używać do trzymania i podpierania się, materiał mocujący i sam drążek 9 nie są do takiego obciążenia dostosowane.

Unikaj uszkodzeń rzeczy!

Montaż powinien zostać wykonany tylko przez wykwalifikowaną osobę!

Sprawdzić przed montażem czy wybrana ściana nadaje się do zamontowania drążka prysznicowego. Zaczerpnąć informacji w sklepie specjalistycznym.

OSTROŻNIE! NIEBEZPIECZEŃSTWO SZKÓD WYRZĄDZONYCH PRZEZ

WODE! Przed wiercieniem upewnić się, że w miejscu wiercenia nie znajdują się żadne rury przepływowe.

Zwrócić uwagę na to, aby wszystkie uszczelki 2 były prawidłowo osadzone.

■ Proszę pamiętać, że uszczeńki są częściami zużywającymi się, które od czasu do czasu należy wymieniać.

Przed zamontowaniem na ścianie proszę poinformować się o materiale montażowym odpowiednim na Państwa ścianę. Do montażu na ścianę dołączyliśmy materiał montażowy przewidziany do zastosowania na zwykłej ścianie murowanej.

● Montage

Uwagi:

W przypadku armatur z przyłączem 26,4 mm (G ^3/4 ") należy założyć jedną część adaptera z 26,4 mm (G ^3/4 )-gwintem wewnętrznym i 21 mm (G ^1/2 )-gwintem zewnętrznym, które są dostępne w każdym markecie budowlanym lub sklepie specjalistycznym.

Do zakresu dostawy twojego zestawu drążka prysznicowego należy korek oszczędnościowy wody 4.

■ Stożkowa nakrętka węża prysznicowego może się swobodnie obracać, aby zapobiegać skręcaniu się węża.

Obstuga

Nastawianie słuchawki prysznicowej

Nastaw wysokość zamocowania słuchawki prysznicowej 10 za pomocą kółka nastawczego 16.

Nastaw kąt nachylenia słuchawki prysznicowej 1 poprzez zamocowanie słuchawki prysznicowej 10.

Prysznic - funkcje

Pokręcając dźwigienkę słuchawki prysznicowej 15 nastawić żądaną funkcję słuchawki prysznicowej 1 (zobacz Rysunek E).

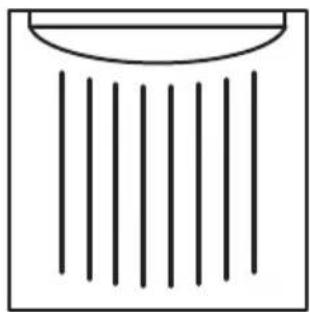

Słuchawka prysznicowa 1 dysponuje następującymi funkcjami:

Mieszanystrumień deszczowy+masujący

Mieszanystrumień piana + deszcz

Strumień lekko pieniący

Korek oszczędnościowy wody

Dzięki zastosowaniu korka oszczędnościowy wody 4 zostaje zredukowany przepływ wody. Może to mieć wpływ na sprawność działania twojego podgrzewacza przelotowego. Jeżeli przepływ wody jest za mały, to twój podgrzewacz przelotowy automatycznie wyłączy się.

Czyszczenie i pielęgnacja

Czyść produkt wilgotną, miękka szmatką i ewentualnie za pomocą tagodnego środka czyszczącego.
■ Usuwaj osady wapna na zestawie drążków prysznicowych za pomocą jakiegoś dostępnego w handlu odwapniacza. Przestrzegaj przy tym instrukcji użytkowania twojego oczyszczacza.
