HG00518 - Sprchová hlavica MIOMARE - Bezplatný návod na obsluhu

Typ produktu	Sprchová hlavica so sprchovým stĺpom
Značka	Miomare
Model	HG00518
Rozmery sprchovej hlavice	28,5 x 15 cm (V x ∅)
Dĺžka stĺpa	70 cm (kov)
Dĺžka hadice	150 cm (kov)
Prípojka hadice	G 1/2" (cca 21 mm)
Minimálny prevádzkový tlak	1,5 baru
Počet nastavení prúdu	5 (dážď, masážny, pena, kombinované, atď.)
Funkcia zastavenia vody	Áno
Prvok na úsporu vody	Súčasťou dodávky
Materiál stĺpa	Kov
Materiál hadice	Kov
Kompatibilné typy vody	Tlakové systémy teplej vody (centrálne kúrenie, prietokový ohrievač vody atď.)
Určené použitie	Súkromné, nie lekárske alebo komerčné
Montáž	Na stenu (skrutky a hmoždinky sú súčasťou)
Čistenie a údržba	Mäkká handrička a odvápňovací prostriedok
Bezpečnosť	Skontrolujte teplotu vody; nepoužívajte ako opornú tyč
Obsah dodávky	Sprchová hlavica, stĺp, hadica, 2 držiaky na stenu, 2 typy skrutiek, hmoždinky, tesnenia, prvok na úsporu vody, držiak na mydlo, krytky
Návod	K dispozícii na bezplatné stiahnutie

Často kladené otázky - HG00518 MIOMARE

Ako nainštalovať sprchový stĺp?

Montáž musí vykonať kvalifikovaná osoba. Pred vŕtaním skontrolujte, či sa v stene nenachádzajú potrubia. Použite dodaný materiál (skrutky, hmoždinky) vhodný pre vašu stenu. Najprv pripevnite horný držiak na stenu, potom dolný držiak a nakoniec vložte stĺp. Pripojte hadicu k štandardnému vodovodnému kohútiku G 1/2".

Aký minimálny tlak vody je potrebný?

Minimálny prevádzkový tlak je 1,5 baru. Pod ním môže byť prietok nedostatočný a niektoré ohrievače vody sa môžu automaticky vypnúť.

Ako zmeniť nastavenie prúdu?

Otočte páčku na nastavenie prúdu (označenie 15) na sprchovej hlavici. K dispozícii je 5 nastavení: dážď, masáž, pena a kombinácie. Pri zmene sa môže meniť teplota vody, pred vstupom pod prúd ju skontrolujte.

Na čo slúži funkcia zastavenia vody?

Funkcia zastavenia vody umožňuje dočasne prerušiť prietok na sprchovej hlavici, napríklad pri mydlovaní. Pozor: pri opätovnom otvorení sa môže meniť teplota; pred opláchnutím skontrolujte vodu.

Môžem tento výrobok používať s ohrievačom vody s nízkym tlakom (drevo, uhlie atď.)?

Nie, táto sprchová hlavica je určená pre tlakové systémy teplej vody (centrálne kúrenie, prietokový ohrievač vody). Nie je vhodná pre ohrievače vody s nízkym tlakom (drevo, uhlie, olej, otvorený plyn, otvorené elektrické akumulátory).

Ako nastaviť výšku sprchovej hlavice?

Povoľte upínacie koliesko (označenie 16) na držiaku sprchovej hlavice, posuňte ho do požadovanej výšky na stĺpe a potom koliesko opäť utiahnite. Sklon sprchovej hlavice je tiež nastaviteľný pomocou jej držiaka.

Čo robiť, ak voda uniká na spojoch?

Skontrolujte, či sú tesnenia (označenie 2) správne umiestnené a v dobrom stave. Tesnenia sú spotrebný materiál: v prípade potreby ich vymeňte. Uistite sa, že všetky spoje sú dobre utiahnuté rukou (nepoužívajte silu).

Ako odvápniť stĺp a sprchovú hlavicu?

Použite komerčný odvápňovač podľa pokynov výrobcu. Potom utrite mäkkou vlhkou handričkou. Vyhnite sa abrazívnym čistiacim prostriedkom, ktoré by mohli poškriabať povrch.

Kde nájdem náhradné diely?

Náhradné diely (tesnenia, prvok na úsporu vody atď.) sú k dispozícii v špecializovaných predajniach alebo prostredníctvom zákazníckeho servisu Lidl. Pre čísla dielov si pozrite návod.

Je hadica štandardná?

Áno, hadica má štandardnú prípojku G 1/2" (21 mm) kompatibilnú s väčšinou batérií. Ak má vaša batéria prípojku G 3/4" (26,4 mm), použite adaptér, ktorý je k dispozícii v železiarstve.

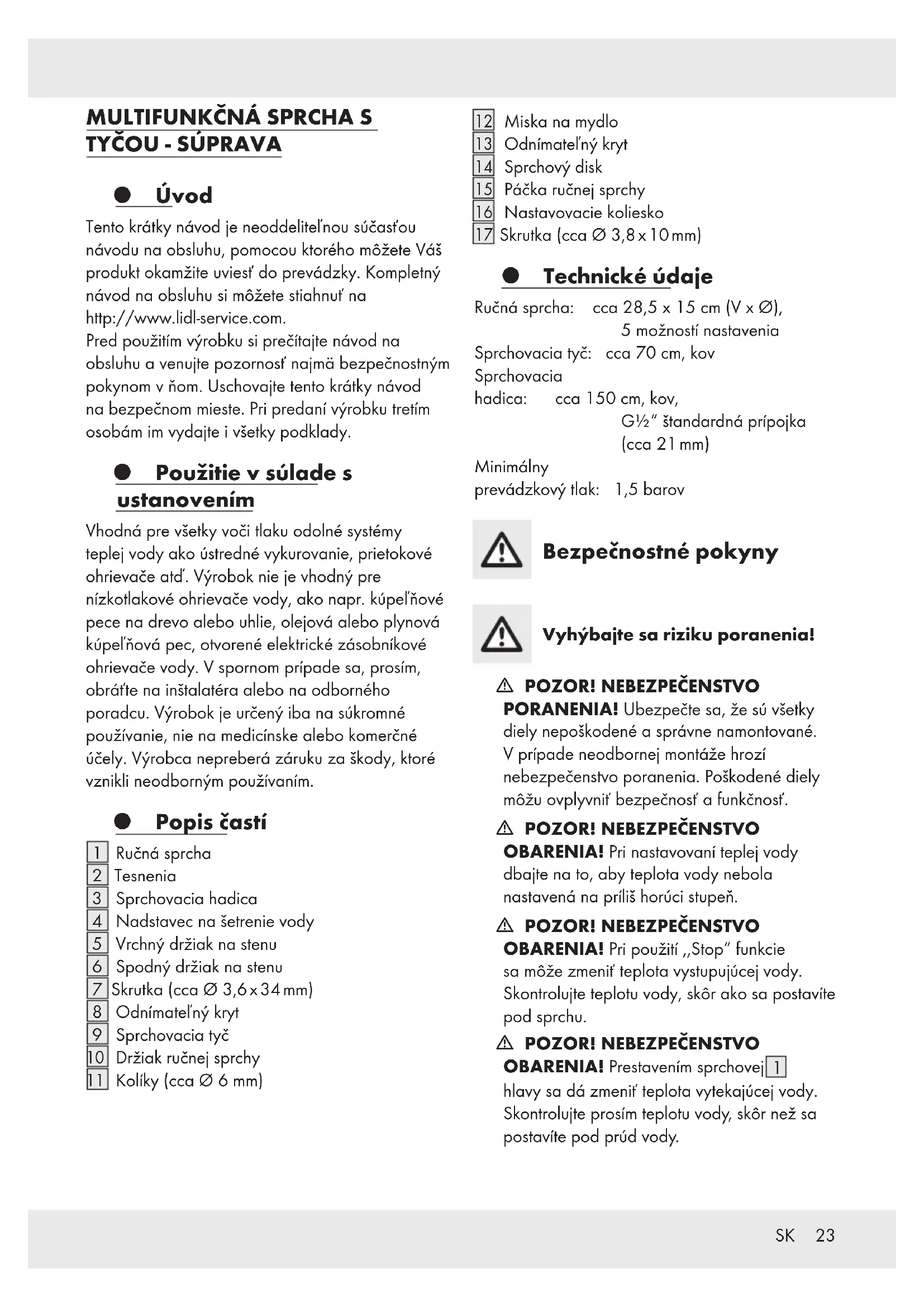

NÁVOD NA OBSLUHU HG00518 MIOMARE

Tento krátky návod je neoddelitel'nou súčasťou návodu na obsluhu, pomocou ktorého môžete Váš produkt okamžite uviesť do prevádzky. Kompletný návod na obsluhu si môžete stiahnuť na http://www.lidl-service.com.

Pred použitím výrobku si prečítajte návod na obsluhu a venujte pozornosť najmä bezpečnostným pokynom v ňom. Uschovajte tento krátky návod na bezpečnom mieste. Pri predaní výrobku tretím osobám im vydajte i všetky podklady.

Vhodná pre všetky voči tlaku odolné systémy teplej vody ako ústredné vykurovanie, prietokové ohrievače atd'. Výrobok nie je vhodný pre nízkotlakové ohrievače vody, ako napr. kúpelňové pece na drevo alebo uhlie, olejová alebo plynová kúpelňová pec, otvorené elektrické zásobníkové ohrievače vody. V spornom prípade sa, prosím, obrátíte na inštalatéra alebo na odborného poradcu. Výrobok je určený iba na súkromné používanie, nie na medicínske alebo komerčné účely. Výrobca nepreberá záruku za škody, ktoré vznikli neodborným používaním.

● Popis častí

1 Ručná sprcha
2 Tesnenia
3 Sprchovacia hadica
4 Nadstavec na šetrenie vody
5 Vrchný držiak na stenu
6 Spodný držiak na stenu
7 Skrutka (cca ∅ 3,6×34 mm)
8 Odnímatel'ný kryt
9 Sprchovacia tyč
10 Držiak ručnej sprchy
11 Kolíky (cca ∅ 6 mm)

12 Miska na mydlo
13 Odnímatel'ný kryt
14 Sprchový disk
15 Páčka ručnej sprchy
16 Nastavovacie koliesko
17 Skrutka (cca ∅ 3,8×10 mm)

● Technické údaje

Ručná sprcha: cca 28,5 x 15 cm (V x ∅), 5 možností nastavenia

Sprchovacia tyč: cca 70 cm, kov

Sprchovacia

hadica: cca 150 cm, kov, G½" štandardná prípojka (cca 21 mm)

Minimálny

prevádzkový tlak: 1,5 barov

Bezpečnostné pokyny

Vyhýbajte sa riziku poranenia!

⚠️ POZOR! NEBEZPEČENSTVO

PORANENIA! Ubezpečte sa, že sú všetky diely nepoškodené a správne namontované. V prípade neodbornej montáže hrozí nebezpečenstvo poranenia. Poškodené diely môžu ovplyvnit bezpečnosť a funkčnosť.

⚠️ POZOR! NEBEZPEČENSTVO

OBARENIA! Pri nastavovaní teplej vody dbajte na to, aby teplota vody nebola nastavená na príliš horúci stupeň.

⚠️ POZOR! NEBEZPEČENSTVO

OBARENIA! Pri použití „Stop“ funkcie sa môže zmenit’ teplota vystupujúcej vody.

Skontrolujte teplotu vody, skôr ako sa postavíte pod sprchu.

⚠️ POZOR! NEBEZPEČENSTVO

OBARENIA! Prestavením sprchovej 1

hlavy sa dá zmenit' teplota vytekajúcej vody. Skontrolujte prosím teplotu vody, skôr než sa postavíte pod prúd vody.

Sprchová 19 da sa nesmie používať na držanie alebo podopieranie, upevnenie a tyče 9 samé nie su dimenzované na záťaže, ktoré sa pritom vyskytujú.

Montáž môžu vykonať len odborníci! Pred montážou na stenu skontrolujte, či je zvolená stena vhodná na to, aby niesla súpravu sprchových tyčí. Prípadne sa informujte v špecializovanom obchode.

POZOR NA ŠKODY SPÔSOBENÉ

VODOU! Uistite sa pred vítaním, že sa na mieste vítania nenachádzajú žiadne rúry.

Dbajte na to, aby boli všetky tesnená správne uložené.
Prosím, myslite na to, že tesnen za podliehajú opotrebovaniu a musia sa preto občas vymenit.
Pred montážou na stenu sa informujte o vhodnom montážnom materiáli pre vašu stenu. V balení sa nachádza montážny materiál pre nástennú montáž, ktorý je vhodný pre bežné pevné múry.

Montáž

Poznámky:

Pri armatúrach s 26,4 mm (G ^3/4 ") prípojkou vsad'te prosím redukcu s 26,4 mm (G ^3/4 ") vnútorným závitom a 21 mm (G ^1/2 ") vonkajším závitom, dostanete ju v každých stavebninách alebo v obchode so sanitárnou technikou.

Súčasťou obsahu dodávky sprchovacej súpravy je nadstavec na šetrenie vody 4.
Kónická matica hadice sprchy sa vol'ne otáča, aby nedochádzalo k pokrúteniu hadice.

Obsluha

Nastavenie ručnej sprchy

Nastavte výšku držiaka ručnej sprchy pomocou nastavovacieho kolieska 16. Nastavte individuálne uhol sklonu ručnej sprchy 1 pomocou držiaka ručnej sprchy 10.

Funkcie sprchy

Otáčaním páčky ručnej sprchy nastavte želanú funkciu ručnej sprchy 1 (pozri obr. E).

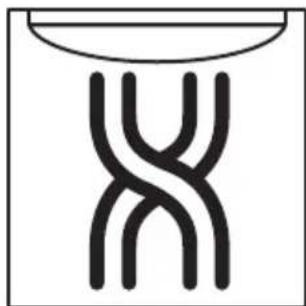

Ručná sprcha 1 disponuje nasledovnými funkciami:

Dažd'ový+masážny zmiešaný prúd

Pena+dážd'-zmiešaný prúd

Použitím nadstavca na šetrenie vody 4 sa redukuje prietok vody. To môže vplývať na funkčnú spôsobilosť prietokového ohrievača. Ak je prietok vody príliš malý, prietokový ohrievač sa automaticky vypne.

- Čistenie a starostlivost'

Výrobok čistite iba vlhkou, mäkkou handričkou a príp. jemným čistiacim prostriedkom.

Odstráňte vápenaté usadeniny na sprchovacom sete pomocou bežného odstraňovača vápnika. Dbajte pritom na návod na použitie Vášho čistiaceho prostriedku.
