Produkttyp	Handbrause mit Duschkombination
Marke	Miomare
Modell	HG00518
Abmessungen der Handbrause	28,5 x 15 cm (H x ∅)
Länge der Duschstange	70 cm (Metall)
Länge des Schlauches	150 cm (Metall)
Schlauchanschluss	G 1/2" (ca. 21 mm)
Mindestbetriebsdruck	1,5 bar
Anzahl der Strahleinstellungen	5 (Regen, Massage, Schaum, Kombinationen usw.)
Wasserstopp-Funktion	Ja
Wassersparelement	Im Lieferumfang enthalten
Material der Duschstange	Metall
Material des Schlauches	Metall
Kompatible Wassertypen	Druckfeste Warmwassersysteme (Zentralheizung, Durchlauferhitzer usw.)
Verwendungszweck	Privat, nicht medizinisch oder kommerziell
Montage	Wandmontage (Schrauben und Dübel im Lieferumfang)
Reinigung und Pflege	Weiches Tuch und Entkalker für Kalk
Sicherheit	Wassertemperatur prüfen; nicht als Haltegriff verwenden
Lieferumfang	Handbrause, Duschstange, Schlauch, 2 Wandhalterungen, 2 Schraubentypen, Dübel, Dichtungen, Wassersparelement, Seifenablage, Abdeckkappen
Anleitung	Kostenloser Download verfügbar

Häufig gestellte Fragen - HG00518 MIOMARE

Wie installiere ich die Duschstange?

Die Montage sollte von einer kompetenten Person durchgeführt werden. Überprüfen Sie vor dem Bohren, dass keine Leitungen vorhanden sind. Verwenden Sie das mitgelieferte Material (Schrauben, Dübel), das für Ihre Wand geeignet ist. Befestigen Sie zuerst die obere Wandhalterung, dann die untere und setzen Sie schließlich die Stange ein. Schließen Sie den Schlauch an die standardmäßige Armatur G 1/2" an.

Welcher Mindestwasserdruck ist erforderlich?

Der Mindestbetriebsdruck beträgt 1,5 bar. Darunter kann der Durchfluss unzureichend sein und einige Warmwasserbereiter schalten automatisch ab.

Wie ändere ich die Strahleinstellung?

Drehen Sie den Strahlreglerhebel (Pos. 15) an der Handbrause. Sie haben 5 Einstellungen: Regen, Massage, Schaum und Kombinationen. Der Wechsel kann die Wassertemperatur verändern; überprüfen Sie diese, bevor Sie sich unter den Strahl stellen.

Wozu dient die Wasserstopp-Funktion?

Die Wasserstopp-Funktion ermöglicht es, den Wasserfluss an der Handbrause vorübergehend zu unterbrechen, z. B. zum Einseifen. Achtung: Beim erneuten Öffnen kann die Temperatur schwanken; prüfen Sie das Wasser, bevor Sie sich abspülen.

Kann ich dieses Produkt mit einem Niederdruck-Warmwasserbereiter (Holz, Kohle usw.) verwenden?

Nein, diese Handbrause ist für druckfeste Warmwassersysteme (Zentralheizung, Durchlauferhitzer) ausgelegt. Sie ist nicht geeignet für Niederdruck-Warmwasserbereiter (Holz, Kohle, Öl, offene Gasheizer, offene elektrische Speicher).

Wie stelle ich die Höhe der Handbrause ein?

Lösen Sie das Feststellrad (Pos. 16) am Brausehalter, schieben Sie ihn auf die gewünschte Höhe an der Stange und ziehen Sie das Rad wieder fest. Die Neigung der Handbrause kann ebenfalls über ihren Halter eingestellt werden.

Was tun, wenn Wasser an den Anschlüssen austritt?

Überprüfen Sie, ob die Dichtungen (Pos. 2) korrekt platziert und in gutem Zustand sind. Dichtungen sind Verschleißteile: Ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass alle Anschlüsse handfest angezogen sind (nicht überdrehen).

Wie entkalke ich die Duschstange und die Handbrause?

Verwenden Sie einen handelsüblichen Entkalker gemäß den Produktanweisungen. Reinigen Sie anschließend mit einem weichen, feuchten Tuch. Vermeiden Sie scheuernde Reinigungsmittel, die die Oberflächen zerkratzen könnten.

Wo finde ich Ersatzteile?

Ersatzteile (Dichtungen, Wassersparelement usw.) sind im Fachhandel oder über den Lidl-Kundendienst erhältlich. Beachten Sie die Anleitung für die Teile-Nummern.

Ist der Schlauch standardisiert?

Ja, der Schlauch hat einen Standardanschluss G 1/2" (21 mm), der mit den meisten Armaturen kompatibel ist. Wenn Ihre Armatur einen G 3/4"-Anschluss (26,4 mm) hat, verwenden Sie einen Adapter, der im Baumarkt erhältlich ist.

BEDIENUNGSANLEITUNG HG00518 MIOMARE

DE/AT/CH Kurzanleitung Seite 5

GB/IE Quick start guide Page 8
FR/BE Guide de démarrage rapide Page 11
NL/BE Startgids Pagina 14
PL Skrócona instrukcja obstugi Strona 17
CZ	Krátký návod	Strana 20
SK	Krátky návod	Strana 23
ES	Guía rápida	Página 26
DK	Hurtigstartguide	Side 29

1

∅ 5.5 mm,

1 x 1

2 × ^2

1 × 3

1 × 4

1 × 5

1 x 6

2 × 7

2 × 8

1 × 9

1 × 10

2 × ^11

1 x 12

1 x 13

1 x 17

A

8 5 6

B

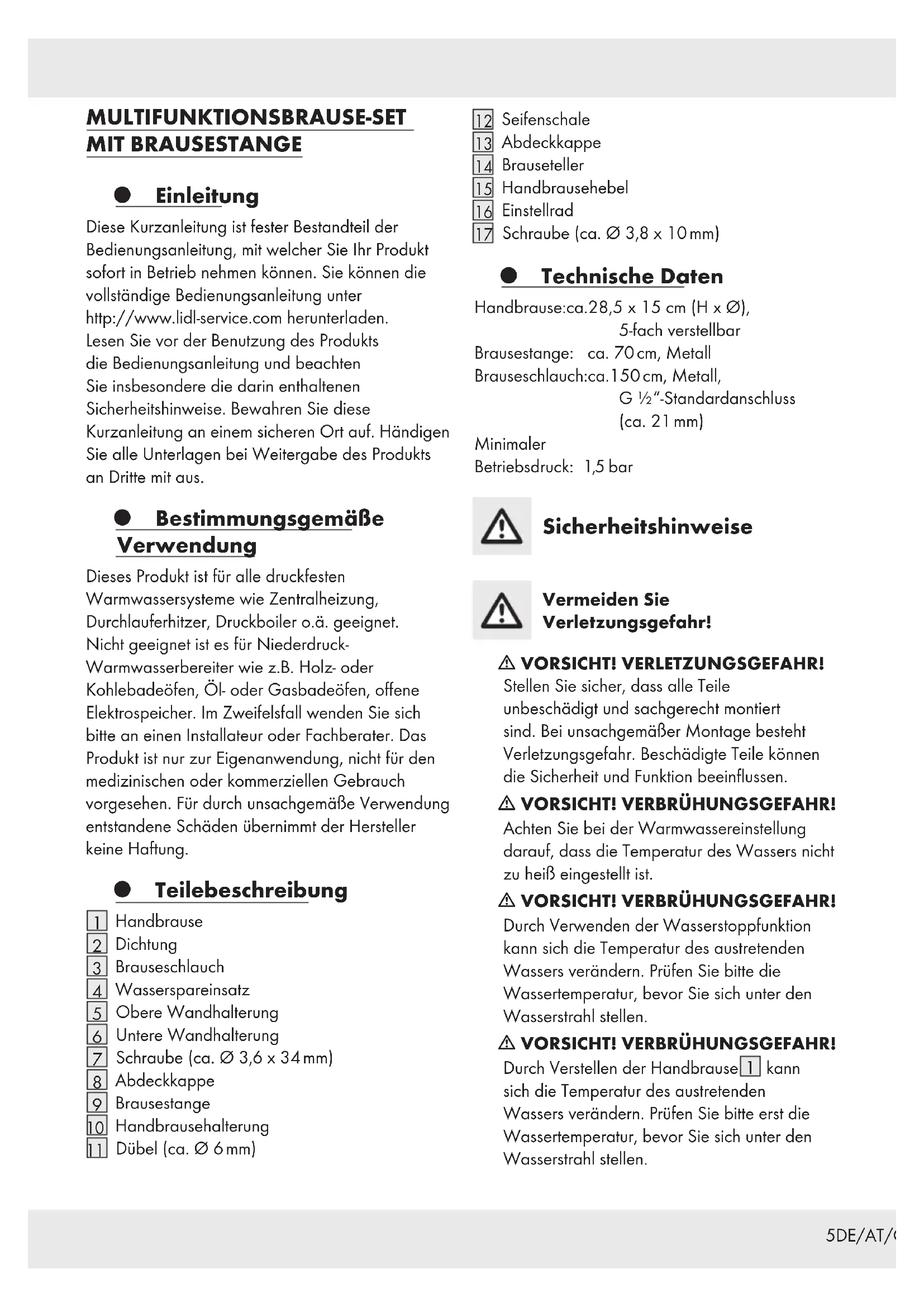

Diese Kurzanleitung ist fester Bestandteil der Bedienungsanleitung, mit welcher Sie Ihr Produkt sofort in Betrieb nehmen können. Sie können die vollständige Bedienungsanleitung unter http://www.lidl-service.com herunterladen. Lesen Sie vor der Benutzung des Produkts die Bedienungsanleitung und beachten Sie insbesondere die darin enthaltenen Sicherheitshinweise. Bewahren Sie diese Kurzanleitung an einem sicheren Ort auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.

Bestimmungsgemäße Verwendung

Dieses Produkt ist für alle druckfesten Warmwassersysteme wie Zentralheizung, Durchlauferhitzer, Druckboiler o.ä. geeignet. Nicht geeignet ist es für Niederdruck- Warmwasserbereiter wie z.B. Holz- oder Kohlebadeöfen, Öl- oder Gasbadeöfen, offene Elektrospeicher. Im Zweifelsfall wenden Sie sich bitte an einen Installateur oder Fachberater. Das Produkt ist nur zur Eigenanwendung, nicht für den medizinischen oder kommerziellen Gebrauch vorgesehen. Für durch unsachgemäße Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung.

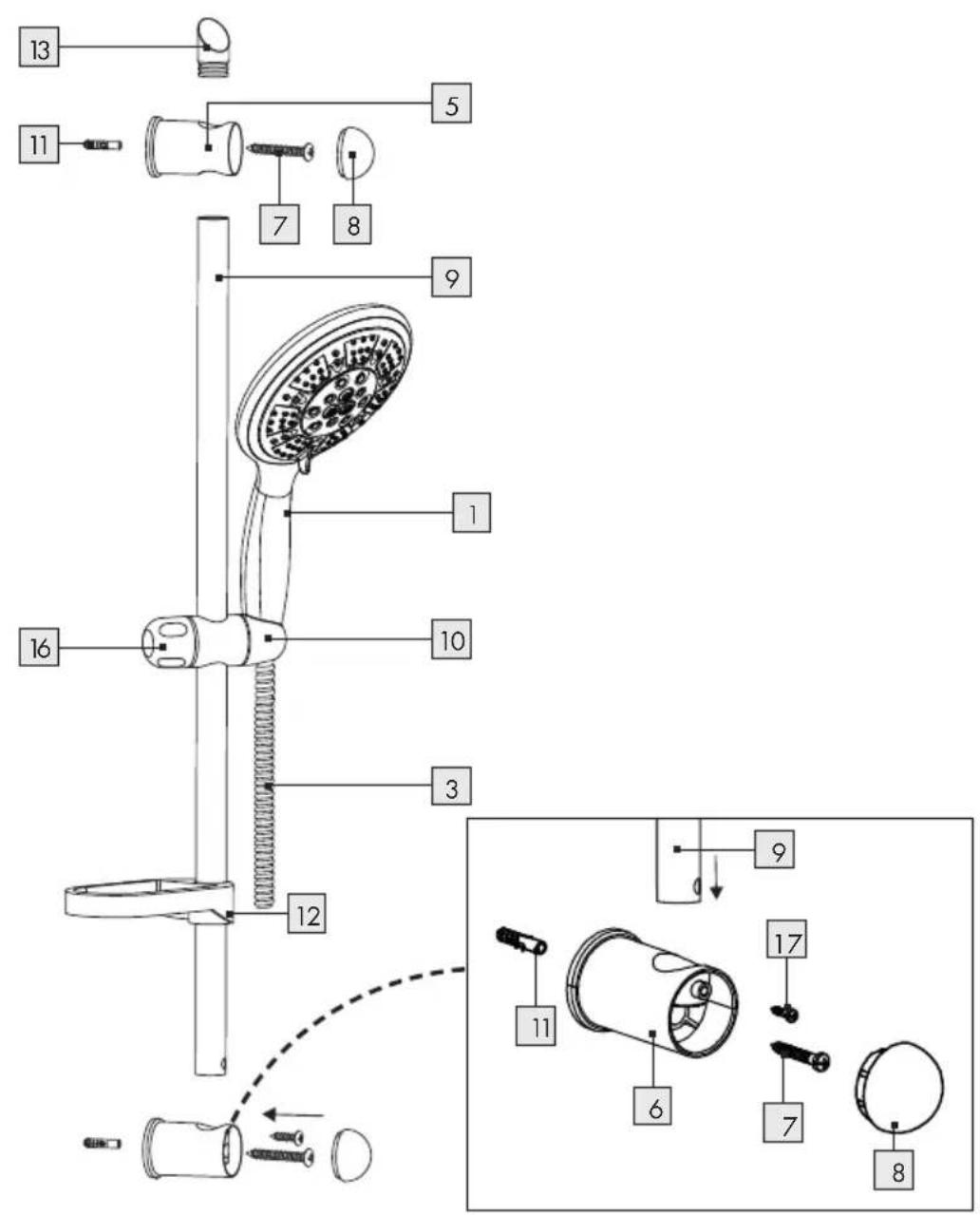

Teilebeschreibung

1 Handbrause
2 Dichtung
3 Brauseschlauch
4 Wasserspareinsatz
5 Obere Wandhalterung
6 Untere Wandhalterung
7 Schraube (ca. ∅ 3,6 × 34 mm)
8 Abdeckkappe
9 Brausestange
10 Handbrausehalterung
11 Dübel (ca. ∅ 6 mm)

12 Seifenschale
13 Abdeckkappe
14 Brauseteller
15 Handbrausehebel
16 Einstellrad
17 Schraube (ca. ∅ 3,8 × 10 mm)

● Technische Daten

Handbrause:ca.28,5 x 15 cm (H x ∅), 5-fach verstellbar

Brausestange: ca. 70 cm, Metall

Brauseschlauch:ca.150 cm, Metall, G ½"-Standardanschluss (ca. 21 mm)

Minimaler

Betriebsdruck: 1,5 bar

Sicherheitshinweise

Vermeiden Sie Verletzungsgefahr!

⚠ VORSICHT! VERLETZUNGSGEFAHR!

Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

⚠ VORSICHT! VERBRÜHUNGSGEFAHR!

Achten Sie bei der Warmwassereinstellung darauf, dass die Temperatur des Wassers nicht zu heiß eingestellt ist.

⚠ VORSICHT! VERBRÜHUNGSGEFAHR!

Durch Verwenden der Wasserstoppfunktion kann sich die Temperatur des austretenden Wassers verändern. Prüfen Sie bitte die Wassertemperatur, bevor Sie sich unter den Wasserstrahl stellen.

⚠ VORSICHT! VERBRÜHUNGSGEFAHR!

Durch Verstellen der Handbrause 1 kann sich die Temperatur des austretenden Wassers verändern. Prüfen Sie bitte erst die Wassertemperatur, bevor Sie sich unter den Wasserstrahl stellen.

■ Verwenden Sie die Brausestange nicht, um sich daran festzuhalten oder abzustützen. Die Befestigungsmaterialien und die Brausestange 9 selbst sind für die dabei auftretenden Lasten nicht ausgelegt.

Vermeiden Sie Sachbeschädigungen!

Lassen Sie die Montage nur durch fachkundige Personen durchführen!
Überprüfen Sie vor der Wandmontage, ob die gewählte Wand zum Tragen des Brausestangen-Sets geeignet ist. Erkundigen Sie sich gegebenenfalls im Fachhandel.

VORSICHT, WASSERSCHADEN!

Vergewissern Sie sich vor dem Bohren, dass sich keine Rohre an der Bohrstelle befinden.

Achten Sie darauf, dass alle Dichtungen einen korrekten Sitz haben.
- Bitte beachten Sie, dass die Dichtungen Verschleißteile sind, welche von Zeit zu Zeit ausgetauscht werden müssen.
Informieren Sie sich vor der Wandmontage über das geeignete Montagematerial für Ihre Wand. Für die Wandmontage haben wir Montagematerial beigelegt, das für übliches, festes Mauerwerk geeignet ist.

● Montage

Hinweise:

Setzen Sie bei Armaturen mit 26,4 mm (G ^3/4 "-Anschluss bitte ein Adapterstück mit 26,4 mm (G ^3/4 "-Innengewinde und 21 mm (G ^1/2 "-Außengewinde ein. Dieses Adapterstück erhalten Sie in jedem Baumarkt oder Sanitärhandel.
Zum Lieferumfang Ihres Brausestangen-Sets gehört ein Wasserspareinsatz 4.
■ Die konische Mutter des Brauseschlauches ist frei drehbar, um Verdrehungen zu vermeiden.

Bedienung

- Handbrause einstellen

■ Stellen Sie die Höhe der Handbrausenhalterung 10 mittels des Einstellrads 16 ein.
Stellen Sie den Neigungswinkel der Handbrause 1 über die Handbrausehalterung 10 individuell ein.

Brause-Funktionen

Stellen Sie durch Drehen des Handbrausehebels 15 die gewünschte Funktion der Handbrause 1 ein (siehe Abb. E).

Die Handbrause 1 verfügt über folgende Funktionen:

Regen+Massage-Mischstrahl

Schaum+Regen- Mischstrahl

Durch die Verwendung des Wasserspareinsatzes 4 wird der Wasserdurchfluss reduziert. Dies kann Auswirkungen auf die Funktionstüchtigkeit Ihres Durchlauferhitzers haben. Ist der Wasserdurchfluss zu gering, schaltet sich Ihr Durchlauferhitzer automatisch ab.

● Reinigung und Pflege

■ Reinigen Sie das Produkt mit einem feuchten, weichen Tuch und ggf. mit einem milden Reinigungsmittel.
Entfernen Sie Kalkablagerungen am Brausestangen-Set mittels eines handelsüblichen Kalkentferners. Beachten Sie dabei die Gebrauchsanleitung Ihres Reinigers.

MULTIFUNCTION SHOWER HEAD WITH SHOWER RAIL

Introduction

● Technische gegevens

Handdouche:ca.28,5 x 15 cm (H x ∅),

5-voudig verstelbaar

Douchestang: ca. 70 cm, metaal

Mindste driftstryk: 1,5 bar
