HG00518 - Douchette MIOMARE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Douchette avec colonne de douche
Marque	Miomare
Modèle	HG00518
Dimensions de la douchette	28,5 x 15 cm (H x ∅)
Longueur de la colonne	70 cm (métal)
Longueur du flexible	150 cm (métal)
Raccord du flexible	G 1/2" (env. 21 mm)
Pression de fonctionnement minimale	1,5 bar
Nombre de réglages de jet	5 (pluie, massant, mousse, combinés, etc.)
Fonction stop eau	Oui
Élément d'économie d'eau	Inclus dans la livraison
Matériau de la colonne	Métal
Matériau du flexible	Métal
Types d'eau compatibles	Systèmes d'eau chaude résistants à la pression (chauffage central, chauffe-eau instantané, etc.)
Usage prévu	Privé, non médical ou commercial
Montage	Mural (vis et chevilles incluses)
Nettoyage et entretien	Chiffon doux et détartrant pour le calcaire
Sécurité	Vérifier la température de l'eau ; ne pas utiliser comme barre d'appui
Contenu de la livraison	Douchette, colonne, flexible, 2 supports muraux, 2 types de vis, chevilles, joints, élément d'économie d'eau, porte-savon, couvercles
Notice	Disponible en téléchargement gratuit

FOIRE AUX QUESTIONS - HG00518 MIOMARE

Comment installer la colonne de douche ?

Le montage doit être réalisé par une personne compétente. Vérifiez l'absence de canalisations avant de percer. Utilisez le matériel fourni (vis, chevilles) adapté à votre mur. Fixez d'abord le support mural supérieur, puis le support inférieur, et enfin insérez la colonne. Raccordez le flexible à la robinetterie standard G 1/2".

Quelle pression d'eau minimale est requise ?

La pression de fonctionnement minimale est de 1,5 bar. En dessous, le débit peut être insuffisant et certains chauffe-eau peuvent s'arrêter automatiquement.

Comment changer le réglage du jet ?

Tournez le levier de réglage de jet (repère 15) sur la douchette. Vous disposez de 5 réglages : pluie, massant, mousse, et combinaisons. Le changement peut faire varier la température de l'eau, vérifiez-la avant de vous placer sous le jet.

À quoi sert la fonction stop eau ?

La fonction stop eau permet de couper temporairement le débit à la douchette, par exemple pour vous savonner. Attention : en rouvrant, la température peut varier ; vérifiez l'eau avant de vous rincer.

Puis-je utiliser ce produit avec un chauffe-eau à basse pression (bois, charbon, etc.) ?

Non, cette douchette est conçue pour les systèmes d'eau chaude résistants à la pression (chauffage central, chauffe-eau instantané). Elle ne convient pas aux chauffe-eau basse pression (bois, charbon, mazout, gaz ouverts, accumulateurs électriques ouverts).

Comment régler la hauteur de la douchette ?

Desserrez la roue de serrage (repère 16) sur le support de douchette, glissez celui-ci à la hauteur souhaitée sur la colonne, puis resserrez la roue. L'inclinaison de la douchette est également réglable via son support.

Que faire si de l'eau fuit aux raccords ?

Vérifiez que les joints (repère 2) sont correctement placés et en bon état. Les joints sont des pièces d'usure : remplacez-les si nécessaire. Assurez-vous que tous les raccords sont bien serrés à la main (ne forcez pas).

Comment détartrer la colonne et la douchette ?

Utilisez un détartrant du commerce en suivant les instructions du produit. Nettoyez ensuite avec un chiffon doux et humide. Évitez les nettoyants abrasifs qui pourraient rayer les surfaces.

Où trouver des pièces de rechange ?

Les pièces de rechange (joints, élément d'économie d'eau, etc.) sont disponibles dans le commerce spécialisé ou via le service après-vente Lidl. Référez-vous à la notice pour les numéros de pièces.

Le flexible est-il standard ?

Oui, le flexible a un raccord standard G 1/2" (21 mm) compatible avec la plupart des robinetteries. Si votre robinetterie a un raccord G 3/4" (26,4 mm), utilisez un adaptateur vendu en magasin de bricolage.

MODE D'EMPLOI HG00518 MIOMARE

Guide de démarrage rapide

NL BE

MULTIFUNCTIONELE DOUCHEKOP- SET MET DOUCHESTANG

Startgids

PL

WIELOFUNKCYJNY KOMPLET PRYSZNICOWY Z DRAŻKIEM

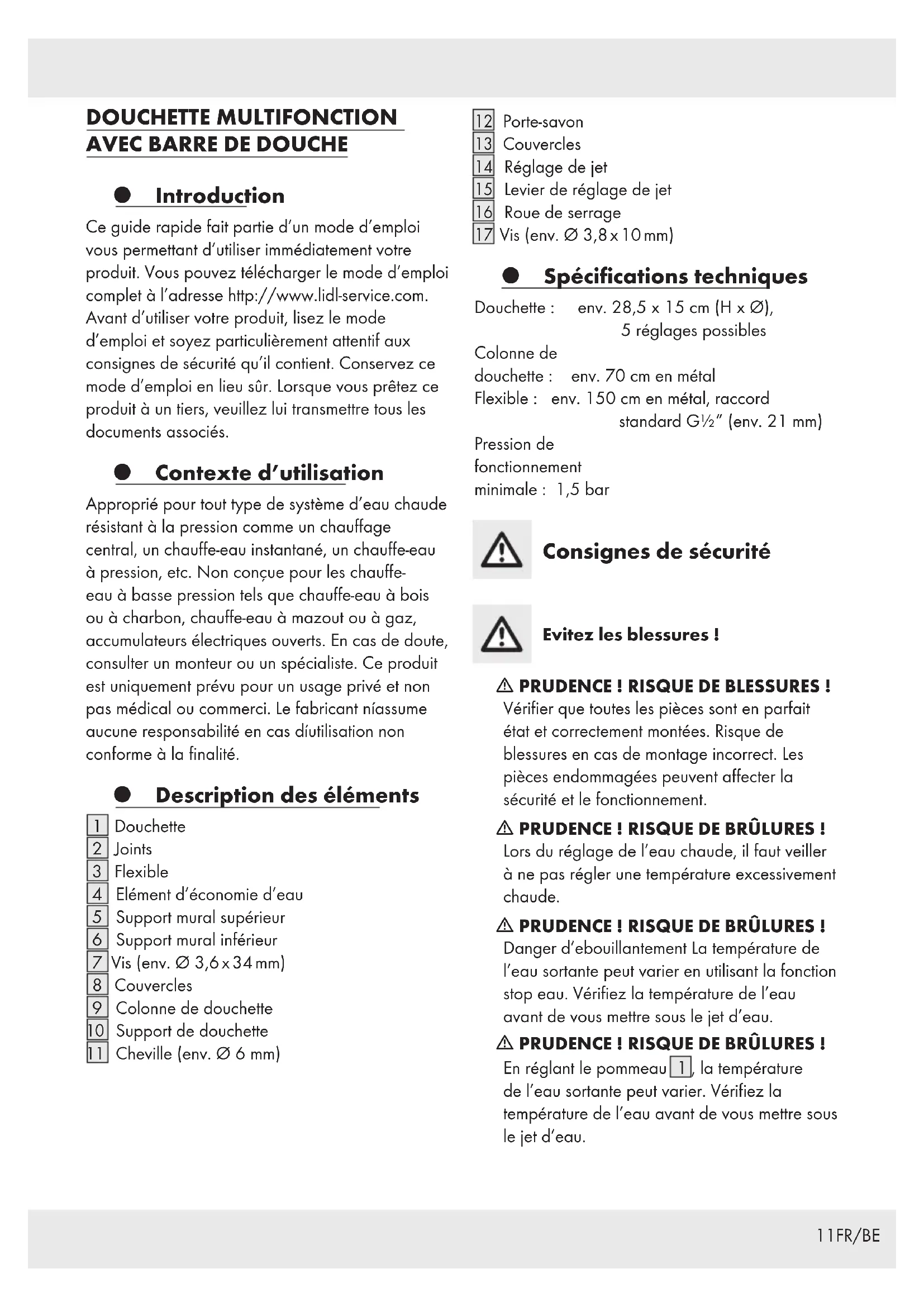

Ce guide rapide fait partie d'un mode d'emploi vous permettant d'utiliser immédiatement votre produit. Vous pouvez télécharger le mode d'emploi complet à l'adresse http://www.lidl-service.com. Avant d'utiliser votre produit, lisez le mode d'emploi et soyez particulièrement attentif aux consignes de sécurité qu'il contient. Conservez ce mode d'emploi en lieu sûr. Lorsque vous prêtez ce produit à un tiers, veuillez lui transmettre tous les documents associés.

- Contexte d'utilisation

Approprié pour tout type de système d'eau chaude résistant à la pression comme un chauffage central, un chauffe-eau instantané, un chauffe-eau à pression, etc. Non conçue pour les chauffe-eau à basse pression tels que chauffe-eau à bois ou à charbon, chauffe-eau à mazout ou à gaz, accumulateurs électriques ouverts. En cas de doute, consulter un monteur ou un spécialiste. Ce produit est uniquement prévu pour un usage privé et non pas médical ou commerci. Le fabricant niassume aucune responsabilité en cas diutilisation non conforme à la finalité.

● Description des éléments

1 Douchette
2 Joints
3 Flexible
4 Elément d'économie d'eau
5 Support mural supérieur
6 Support mural inférieur
7 Vis (env. ∅ 3,6×34 mm)
8 Couvercles
9 Colonne de douchette
10 Support de douchette
11 Cheville (env. ∅ 6 mm)

12 Porte-savon
13 Couvercles
14 Réglage de jet
15 Levier de réglage de jet
16 Roue de serrage
17 Vis (env. ∅ 3,8×10 mm)

● Spécifications techniques

Douchette : env. 28,5 x 15 cm (H x ∅), 5 réglages possibles

Colonne de

douchette : env. 70 cm en métal

Flexible : env. 150 cm en métal, raccord standard G ^1/2 " (env. 21 mm)

Pression de

fonctionnement

minimale : 1,5 bar

Consignes de sécurité

Evitez les blessures !

⚠️ PRUDENCE ! RISQUE DE BLESSURES !

Vérifier que toutes les pièces sont en parfait état et correctement montées. Risque de blessures en cas de montage incorrect. Les pièces endommagées peuvent affecter la sécurité et le fonctionnement.

⚠️ PRUDENCE ! RISQUE DE BRÛLURES !

Lors du réglage de l'eau chaude, il faut veiller à ne pas régler une température excessivement chaude.

⚠️ PRUDENCE ! RISQUE DE BRÛLURES !

Danger d'ebouillantement La température de l'eau sortante peut varier en utilisant la fonction stop eau. Vérifiez la température de l'eau avant de vous mettre sous le jet d'eau.

⚠️ PRUDENCE ! RISQUE DE BRÛLURES !

En réglant le pommeau 1, la température de l'eau sortante peut varier. Vérifiez la température de l'eau avant de vous mettre sous le jet d'eau.

La barre douche ne doit pas être utilisée pour se tenir ou pour se soutenir, la fixation et la barre 9 elle-même ne sont pas conçues pour les charges pouvant en résulter.

Eviter les dommages matériels !

Le montage doit être exclusivement fait par des personnes compétentes !
Avant de procéder à la fixation murale, vérifiez que le mur choisi convient pour supporter l'ensemble douche. Renseignez vous éventuellement dans un commerce spécialisé.
ATTENTION ! DÉGÂT DES EAUX ! Avant de percer, assurez vous qu'aucune canalisation ne se trouve à l'endroit à percer.
Contrôler le positionnement correct de toutes 2 les garnitures.
- Ne pas oublier que les garnitures sont des pièces d'usure qui doivent être remplacées de temps en temps.
Avant d'effectuer le montage mural. Vous devez vous renseigner sur le matériel de montage adapté pour votre mur. Le matériel de montage fourni est adapté pour les ouvrages de maçonnerie usuelle solide.

● Montage

Conseils :

Pour une robinetterie avec un raccordement 26,4 mm (G ^3/4 "), veuillez insérer un adaptateur de filet intérieur 26,4 mm (G ^3/4 ") et filet extérieur 21 mm (G ^1/2 "), que vous trouverez dans tout magasin de bricolage ou commerce spécialisé en sanitaire.
La livraison de la colonne de douche comprend un élément d'économie d'eau 4.
L'écrou conique du tuyau de douche peut tourner librement pour la fonction anti-rotation.

Utilisation

Réglage de la douchette

Régler la hauteur du support de douchette à l'aide de la roue de serrage 16.
Régler individuellement l'angle d'inclinaison de la douchette 10 à l'aide du support de la douchette 1.

- Fonctions de la douchette

Régler la fonction souhaitée de la douchette 1 en tournant le levier de réglage de douchette 15 (voir illustr. E).

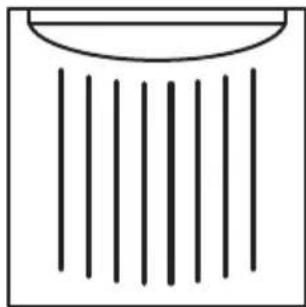

La douchette 1 propose les fonctions suivantes :

Jet pluie et jet massant combinés

Jet mousse et jet pluie combinés

Elément d'économie d'eau

L'utilisation de l'élément d'économie d'eau 4 permet de réduire le débit d'eau. Ceci peut avoir des conséquences sur le fonctionnement du chauffe-eau. Si le débit d'eau est trop faible, le chauffe-eau s'arrête automatiquement.

Nettoyage et entretien

Nettoyer le produit avec un chiffon doux et humide et éventuellement avec un produit nettoyant doux.

Enlever les dépôts de calcaire à la colonne de douche avec un détartrant en vente dans le commerce. Veiller au mode d'emploi du produit nettoyant.
