HG00518 - Sprchová hlavice MIOMARE - Bezplatný návod k obsluze

Typ produktu	Sprchová hlavice se sprchovým sloupem
Značka	Miomare
Model	HG00518
Rozměry sprchové hlavice	28,5 x 15 cm (V x ∅)
Délka sloupu	70 cm (kov)
Délka hadice	150 cm (kov)
Přípojka hadice	G 1/2" (cca 21 mm)
Minimální provozní tlak	1,5 bar
Počet nastavení proudu	5 (déšť, masážní, pěna, kombinace, atd.)
Funkce zastavení vody	Ano
Prvek pro úsporu vody	Součástí dodávky
Materiál sloupu	Kov
Materiál hadice	Kov
Kompatibilní typy vody	Tlakové systémy teplé vody (centrální vytápění, průtokový ohřívač, atd.)
Určené použití	Soukromé, ne lékařské nebo komerční
Montáž	Nástěnná (šrouby a hmoždinky součástí)
Čištění a údržba	Jemný hadřík a odvápňovač
Bezpečnost	Zkontrolujte teplotu vody; nepoužívejte jako madlo
Obsah balení	Sprchová hlavice, sloup, hadice, 2 nástěnné držáky, 2 typy šroubů, hmoždinky, těsnění, prvek pro úsporu vody, držák na mýdlo, krytky
Návod	K dispozici ke stažení zdarma

Často kladené otázky - HG00518 MIOMARE

Jak nainstalovat sprchový sloup?

Montáž by měla provést způsobilá osoba. Před vrtáním zkontrolujte, zda v místě nejsou trubky. Použijte dodané materiály (šrouby, hmoždinky) vhodné pro vaši zeď. Nejprve upevněte horní nástěnný držák, poté spodní držák a nakonec vložte sloup. Připojte hadici ke standardnímu ventilu G 1/2".

Jaký je minimální požadovaný tlak vody?

Minimální provozní tlak je 1,5 bar. Při nižším tlaku může být průtok nedostatečný a některé ohřívače se mohou automaticky vypnout.

Jak změnit nastavení proudu?

Otočte pákou pro nastavení proudu (označení 15) na sprchové hlavici. Máte k dispozici 5 nastavení: déšť, masážní, pěna a kombinace. Změna může způsobit kolísání teploty vody, před vstupem do proudu ji zkontrolujte.

K čemu slouží funkce zastavení vody?

Funkce zastavení vody umožňuje dočasně přerušit průtok na sprchové hlavici, například při mydlení. Pozor: při opětovném otevření může dojít ke změně teploty; před opláchnutím zkontrolujte vodu.

Mohu tento výrobek používat s nízkotlakým ohřívačem vody (dřevo, uhlí, atd.)?

Ne, tato sprchová hlavice je určena pro tlakové systémy teplé vody (centrální vytápění, průtokový ohřívač). Není vhodná pro nízkotlaké ohřívače (dřevo, uhlí, topný olej, otevřený plyn, otevřené elektrické akumulátory).

Jak nastavit výšku sprchové hlavice?

Povolte upínací kolečko (označení 16) na držáku sprchové hlavice, posuňte jej na požadovanou výšku na sloupu a poté kolečko utáhněte. Sklon sprchové hlavice je také nastavitelný pomocí držáku.

Co dělat, když voda uniká ve spojích?

Zkontrolujte, zda jsou těsnění (označení 2) správně umístěna a v dobrém stavu. Těsnění jsou spotřební díly: v případě potřeby je vyměňte. Ujistěte se, že všechny spoje jsou řádně utaženy rukou (nepřetahujte).

Jak odvápnit sloup a sprchovou hlavici?

Použijte komerční odvápňovač podle pokynů výrobce. Poté očistěte jemným vlhkým hadříkem. Vyhněte se abrazivním čisticím prostředkům, které by mohly poškrábat povrchy.

Kde sehnat náhradní díly?

Náhradní díly (těsnění, prvek pro úsporu vody, atd.) jsou k dispozici ve specializovaných obchodech nebo prostřednictvím zákaznického servisu Lidl. Pro čísla dílů se podívejte do návodu.

Je hadice standardní?

Ano, hadice má standardní přípojku G 1/2" (21 mm) kompatibilní s většinou armatur. Pokud má vaše armatura přípojku G 3/4" (26,4 mm), použijte adaptér zakoupený v železářství.

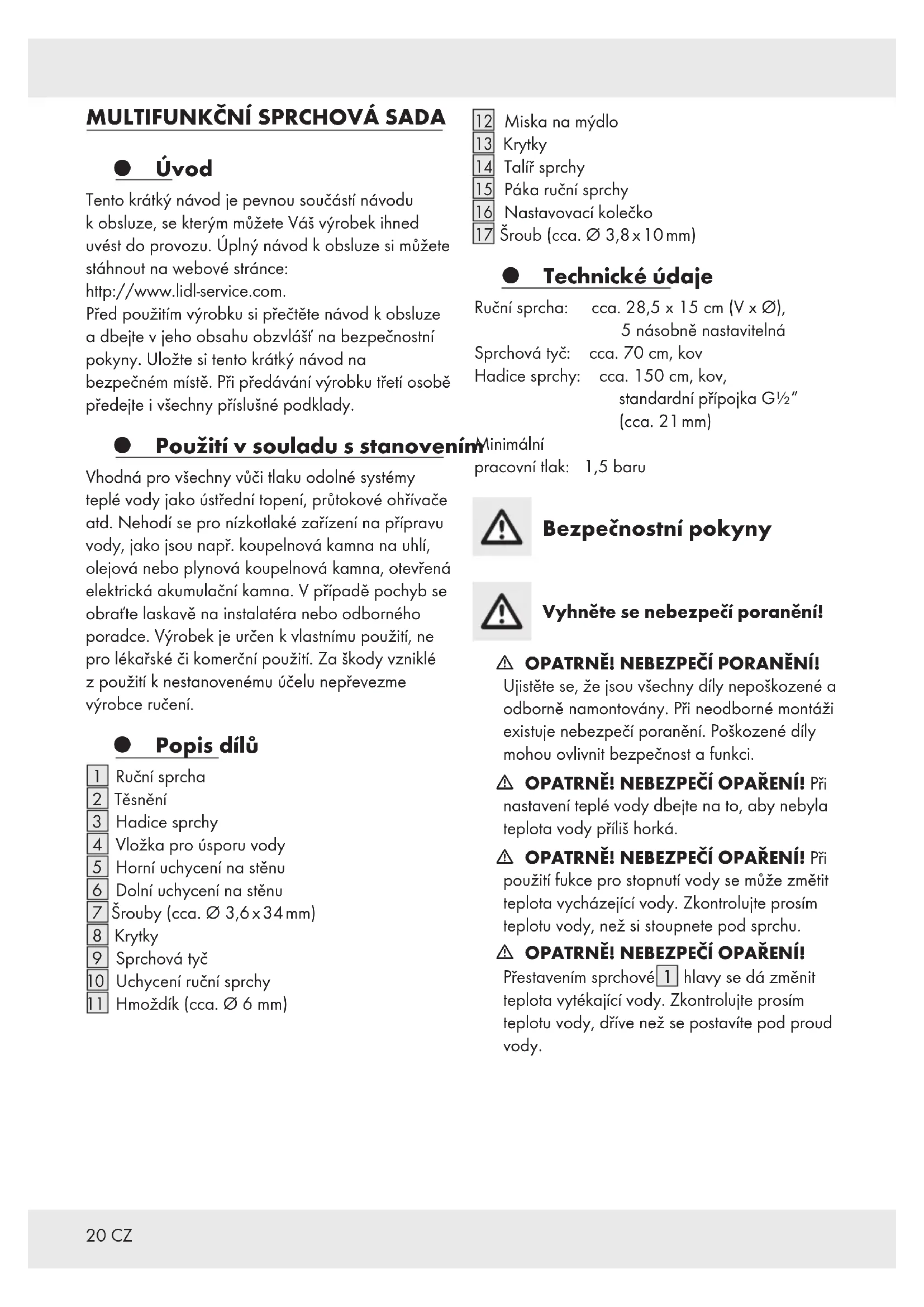

NÁVOD K OBSLUZE HG00518 MIOMARE

Tento krátký návod je pevnou součástí návodu k obsluze, se kterým můžete Váš výrobek ihned uvést do provozu. Úplný návod k obsluze si můžete stáhnout na webové stránce: http://www.lidl-service.com.

Před použitím výrobku si přečtěte návod k obsluze a dbejte v jeho obsahu obzvlášť na bezpečnostní pokyny. Uložte si tento krátký návod na bezpečném místě. Při předávání výrobku třetí osobě předejte i všechny příslušné podklady.

12 Miska na mýdlo
13 Krytky
14 Talíř sprchy
15 Páka ruční sprchy
16 Nastavovací kolečko
17 Šroub (cca. ∅ 3,8×10 mm)

● Technické údaje

Ruční sprcha: cca. 28,5 x 15 cm (V x ∅), 5 násobně nastavitelná

Sprchová tyč: cca. 70 cm, kov

Hadice sprchy: cca. 150 cm, kov, standardní přípojka G ^1/2 " (cca. 21 mm)

- Použití v souladu s stanovením Minimální

Vhodná pro všechny vůči tlaku odolné systémy teplé vody jako ústřední topení, průtokové ohřívače atd. Nehodí se pro nízkotlaké zařízení na přípravu vody, jako jsou např. koupelnová kamna na uhlí, olejová nebo plynová koupelnová kamna, otevřená elektrická akumulační kamna. V případě pochyb se obraťte laskavě na instalatéra nebo odborného poradce. Výrobek je určen k vlastnímu použití, ne pro lékařské či komerční použití. Za škody vzniklé z použití k nestanovenému účelu nepřevezme výrobce ručení.

● Popis dílů

1 Ruční sprcha
2 Těsnění
3 Hadice sprchy
4 Vložka pro úsporu vody
5 Horní uchycení na stěnu
6 Dolní uchycení na stěnu
7 Šrouby (cca. ∅ 3,6×34 mm)
8 Krytky
9 Sprchová tyč
10 Uchycení ruční sprchy
11 Hmoždík (cca. ∅ 6 mm)

Minimální

pracovní tlak: 1,5 baru

Bezpečnostní pokyny

Vyhněte se nebezpečí poranění!

Ujistěte se, že jsou všechny díly nepoškozené a odborně namontovány. Při neodborné montáži existuje nebezpečí poranění. Poškozené díly mohou ovlivnit bezpečnost a funkci.

⚠ OPATRNĚ! NEBEZPEČÍ OPAŘENÍ! Při nastavení teplé vody dbejte na to, aby nebyla teplota vody příliš horká.

⚠ OPATRNĚ! NEBEZPEČÍ OPAŘENÍ! Při použití fukce pro stopnutí vody se může změtit teplota vycházející vody. Zkontrolujte prosím teplotu vody, než si stoupnete pod sprchu.

⚠ OPATRNĚ! NEBEZPEČÍ OPAŘENÍ!

Přestavením sprchové 1 hlavy se dá změnit teplota vytékající vody. Zkontrolujte prosím teplotu vody, dříve než se postavíte pod proud vody.

Sprchová tyč se nesmí používat k držení nebo podepírání, upevnění a tyče 9 samotné nejsou dimenzovány pro zátěže, které se přitom vyskytují.

Vyhněte se věcným škodám!

Montáž mohou provést jen odborníci! Před montáží na stěnu zkontrolujte, zda je zvolená stěna vhodná na to, aby nesla soupravu sprchových tyči. Případně se informujte ve specializovaném obchodě.

■ POZOR NA ŠKODY ZPŮSOBENÉ VODOU! Ujistěte se před vrtáním, že se na místě vrtání nenacházejí žádné trubky. ■ Dbejte na to, aby všechna těsnění měla správné usazení. ■ Dbejte na to, že těsnění jsou rychleopotřebované díly, které se musí čas od času vyměnit. ■ Před montáží na stěnu se informujte o montážním materiálu pro vaší stěnu. Pro montáž na stěnu jsme přiložili montážní materiál, který se hodí pro běžné, pevné zdivo.

Montáž

Upozornění:

U armatur se 26,4 mm (G ^3/4 ") přípojkou vsad'te prosím redukci se 26,4 mm (G ^3/4 ) vnitřním závitem a 21 mm (G ^1/2 ) vnějším závitem, dostanete ji v každých stavebninách nebo obchodě se sanitární technikou.

K rozsahu dodávky vaší sady tyče sprchy patří vložka pro úsporu vody 4

Kuželová matice hadice sprchy je volně otočná, aby se zabránilo překrucování.

Obsluha

Nastavení ruční sprchy

Nastavte výšku uchycení ruční sprády prostřednictvím nastavovacího kolečka 16.

Nastavte úhel sklonu ruční sprchy individuálně prostřednictvím uchycení sprchy 10.

Funkce sprchy

Otočením páky ruční sprchy nastavte funkci ruční sprchy 1 (viz obr. E).

Ruční sprcha 1 má čtyři následující funkce:

Pěnicí vodní paprsek

Vložka pro úsporu vody

Použitím vložky pro úsporu vody 4 se redukuje průtočné množství vody. To může mít vliv na funkceschopnost vašeho průtokového ohřívače. Je-li příliš malé průtočné množství vody, vypne se váš průtokový ohřívač automaticky.

- Čistění a ošetřování

Výrobek očistěte vlhkou tkaninou a případně mírným čisticím prostředkem.

Usazeniny vápníku na sadě sprchové tyče odstraňte v obchodě běžným odstraňovačem vápníku. Dbejte přitom na návod k použití vašeho čističe.
