INSTRUKCJA OBSŁUGI PTKS 2000 G5 PARKSIDE

Stołowa piła tarczowa

Tłumaczenie oryginalnej instrukcji obstugi

SK

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

CZ

PL Tłumaczenie oryginalnej instrukcji obsługi Strona

Zawartość opakowania 63

Przegląd 63

Opis działania....63

Dane techniczne 63

Zasady bezpieczeństwa....64

Symbole i piktogramy....64

Ogólne zasady bezpieczeństwa dotyczące narzędzi elektrycznych 65

Uwagi dotyczące bezpieczeństwa pracy ze słotowymi piłami tarczowymi....66

Zasady bezpieczeństwa podczas pracy z laserem....68

Zasady bezpieczeństwa podczas obchodzenia się z bateriami....68

Pozostałe zagrożenia 68

Przyłącze elektryczne 68

Ważne uwagi 68

Uszkodzony kabel zasilający 68

Silnik prądu przemiennego 69

Montaz 69

Montaż, wymiana części i ustawienia ....69

Montaż ramy i elementu poszerzającego stół......69

Wymiana nakładki stotu 69

Montaż/wymiana tarczy piły .....70

Montaż / ustawianie klina rozdzielającego;

Wkładanie akumulatora 70

Montaż i demontaż ostony tarczy piły....70

Podłączanie systemu odciągu....70

Przed uruchomieniem....70

Obstuga....71

Załączanie i wyłączanie....71

Zmiana prędkości obrotowej....71

Ustawianie głębokość cięcia ....71

Praca z prowadnicą równoległa 71

Ustawianie szerokość cięcia....71

Ustawianie długości listwy oporowej....71

Regulacja prowadnicy równoległej....71

Regulacja skali ogranicznika równoległego....71

Ogranicznik poprzeczny 71

Regulacja kata....72

Używanie lasera....72

Regulacia lasera 72

Praca 72

Wskazówki dotyczące wykonywania pracy .....72

Wykonywanie cięć wzdłużnych....72

Ciecie węższych elementów....72

Ciecie bardzo wąskich elementów....72

Wykonywanie cięć skośnych....73

Wykonanie cięć poprzecznych....73

Ciecie płyt wiórowych....73

Transport....73

Czyszczenie i konserwacja 73

Czyszczenie....73

Ogólne prace konserwacyjne....73

Przechowywanie urządzenia 73

Usuwanie i ochrona środowiska 74

Części zamienne / Akcesoria....74

Poszukiwanie błędów....74

Gwarancja....75

Serwis naprawczy 75

Tłumaczenie oryginalnej deklaracji

zgodności WE.... 132

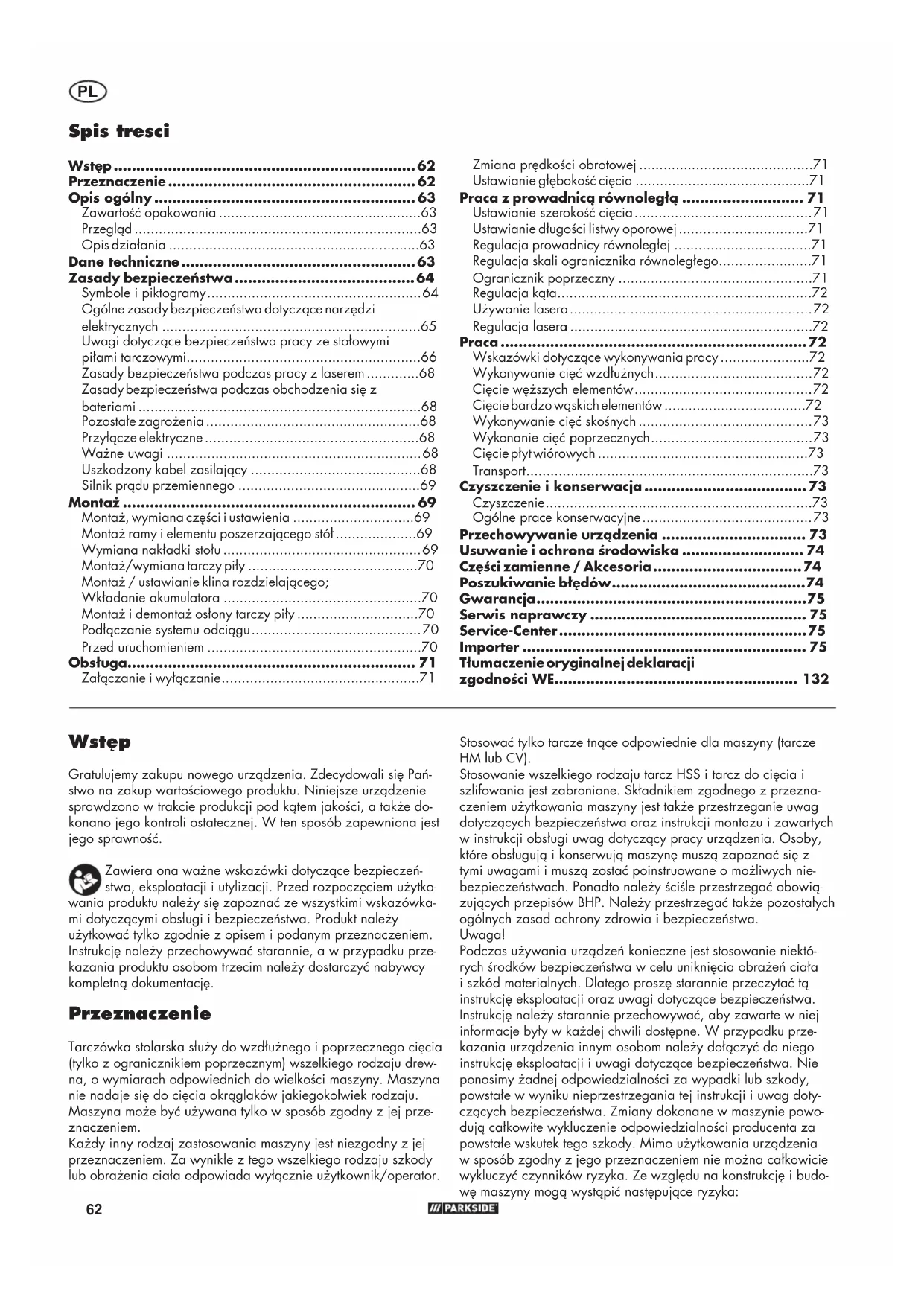

Wstep

Gratulujemy zakupu nowego urządzenia. Zdecydowali się Państwo na zakup wartościowego produktu. Niniejsze urządzenie sprawdzono w trakcie produkcji pod kątem jakości, a także dokonano jego kontroli ostatecznej. W ten sposób zapewniona jest jego sprawność.

Zawiera ona ważne wskazówki dotyczące bezpieczeńst-

stwa, eksploatacji i utylizacji. Przed rozpoczęciem użytko-

wania produktu należy się zapoznać ze wszystkimi wskazówka- mi dotyczącymi obsługi i bezpieczeństwa. Produkt należy użytkować tylko zgodnie z opisem i podanym przeznaczeniem. Instrukcję należy przechowywać starannie, a w przypadku przekazania produktu osobom trzecim należy dostarczyć nabywcy kompletną dokumentację.

Przeznaczenie

Tarczówka stolarska służy do wzdłużnego i poprzecznego cięcia (tylko z ogranicznikiem poprzecznym) wszelkiego rodzaju drewna, o wymiarach odpowiednich do wielkości maszyny. Maszyna nie nadaje się do cięcia okrąglaków jakiegokolwiek rodzaju.

Maszyna może być używana tylko w sposób zgodny z jej przeznaczeniem.

Każdy inny rodzaj zastosowania maszyny jest niezgodny z jej przeznaczeniem. Za wynikłe z tego wszelkiego rodzaju szkody lub obrażenia ciała odpowiada wyłącznie użytkownik/operator. Stosować tylko tarcze tnące odpowiednie dla maszyny (tarcze HM lub CV).

Stosowanie wszelkiego rodzaju tarcz HSS i tarcz do cięcia i szlifowania jest zabronione. Składnikiem zgodnego z przeznaczeniem użytkowania maszyny jest także przestrzeganie uwag dotyczących bezpieczeństwa oraz instrukcji montażu i zawartych w instrukcji obsługi uwag dotyczący pracy urządzenia. Osoby, które obsługują i konserwują maszynę muszą zapoznać się z tymi uwagami i muszą zostać poinstruowane o możliwych niebezpieczeństwach. Ponadto należy ściśle przestrzegać obowiązujących przepisów BHP. Należy przestrzegać także pozostałych ogólnych zasad ochrony zdrowia i bezpieczeństwa. Uwaga!

Podczas używania urządzeń konieczne jest stosowanie niektórych środków bezpieczeństwa w celu uniknięcia obrażeń ciała i szkód materialnych. Dlatego proszę starannie przeczytać tą instrukcję eksploatacji oraz uwagi dotyczące bezpieczeństwa. Instrukcję należy starannie przechowywać, aby zawarte w niej informacje były w każdej chwili dostępne. W przypadku przekazania urządzenia innym osobom należy dotączyć do niego instrukcję eksploatacji i uwagi dotyczące bezpieczeństwa. Nie ponosimy żadnej odpowiedzialności za wypadki lub szkody, powstałe w wyniku nieprzestrzegania tej instrukcji i uwag dotyczących bezpieczeństwa. Zmiany dokonane w maszynie powodują całkowite wykluczenie odpowiedzialności producenta za powstałe wskutek tego szkody. Mimo użytkowania urządzenia w sposób zgodny z jego przeznaczeniem nie można całkowicie wykluczyć czynników ryzyka. Ze względu na konstrukcję i budowę maszyny mogą wystąpić następujące ryzyka:

• Dotknięcie ostrza piły w nieosłoniętej strefie cięcia.
• Chwycenie za rotującą tarczę (rana cięta)
• Odbicie obrabianego elementu i jego części.
• Pęknięcia tarczy.
• Wyrzucenie wadliwych elementów stopu twardego z tarczy tnącej.
• Uszkodzenie słuchu w przypadku nieużywania wymaganych ochronników słuchu.
• Szkodliwe dla zdrowia emisje pytów drewnianych w przypadku używania urządzenia w zamkniętych pomieszczeniach.

Proszę pamiętać, że nasze urządzenia uwzględniając ich przeznaczenie nie zostały skonstruowane do zastosowań profesjonalnych, rzemieślniczych lub przemystowych. Nie udzielamy żadnej gwarancji w przypadku stosowania urządzenia w zakładach profesjonalnych, rzemieślniczych lub przemystowych, lub do celów związanych z podobnymi rodzajami działalności.

Opis ogólny

Zawartość opakowania

Rozpakuj urządzenie i sprawdź, czy jest ono kompletne:

• Stół pilarki ze wstępnie zmontowaną
  Tarczą tnącą z ostrzami z węglików spiekanych, 24 zęby Tarcza tnącą z ostrzami z węglików spiekanych, 48 zęby (dodatkowo ogrodzony)
• Ostona tarczy tnącej z materiałem montażowym
• Klin rozdzielnik
• Laserem
• Baterie 1,5V AAA (2x)
• Prowadnica szynowa
• Prowadnica równolegta
• Listwa oporowa
• Ogranicznik poprzeczny
• Poszerzenie stołu (2x)
• Popychacz
• Nogi (4x)
• Rrozpórki środkowe, krótkie (2x)
• Rrozórki środkowe, długie (2x)
• Stopki gumowe (4x)
• Wsporniki nóg (2x)
• Podpory stołu krótkie (4x)
• Instrukcja obstugi

Materiały montażowe

(a) Sruba sześciokątna z kołnierzem, 16 sztuki;
(b) śruba zamkowa, 20 sztuki;
(c) podkładka,20 sztuki;
(d) podkładka sprężysta, 20 sztuki;
(e) nakrętki, 28 sztuki;

Narzędzie

• (h) Klucz imbusowy HX 6
• (k) Klucz oczkowy SW 10/22
• (i) Klucz widlasty SW 8/10

Dodatkowo potrzebne narzędzie

- Śrubokręt krzyżakowy

Ilustracje znajdują się na okładce przedniej i tylnej.

Przegład

1 Stół pilarki stona tarczy pilarskiej

3 Klin rozdzielnik (niewidoczny)

4 Tarcza pilarska (niewidoczna)

5 Nakładka na stół

6 Poszerzenie stołu

7 Prowadnica szynowa

8 Skala

9 Koło ręczne

10 Część dolna korpusu

11 Śruba zaciskowa

12 Korba

13 Włącznik, wyłącznik

14 Przełącznik prędkości obrotowej

15 Dźwignia mimośrodowa

16 Prowadnica równoległa

2 17 Adapter systemu odciągu Popychacz

4 19 Nogi (4x) rozpórki środkowe, krótkie (2x)

21 Krozpórki środkowe, długie (2x)

22 Stopki gumowe (4x)

23 Wsporniki nóg (2x)

5 24 Podpory stołu, krótkie

7 25 Punkty mocowania

18 26 Śruby z łbem wpuszczanym do nakładki stołu

19 27 Śruba mocująca klin rozdzielnik

22 28 Laser rzejącznik lasera

30 Sruba wnęki baterii

31 Pokrywa gniazda baterii

23 32 Śruba z nakrętką radetkowaną

27 33 Wpust ruba radetkowana

35 Listwa oporowa

36 Ogranicznik poprzeczny

Opis działania

Tarczówka stolarska służy do wzdłużnego i poprzecznego cięcia (tylko z ogranicznikiem poprzecznym) wszelkiego rodzaju drewna, o wymiarach odpowiednich do wielkości maszyny. Maszyna nie nadaje się do cięcia okrąglaków jakiegokolwiek rodzaju.

Dane techniczne

Stotowa piła tarczowa....PTKS 2000 G5

Silnik prądu przemiennego....230-240 V\~ 50Hz

Prędkość obrotowa biegu jatowego n _1 ......5000 min ^-1 Pobór mocy...... 1800 W (S1) ^**

Pobór mocy.... 2000 W (S6 40%)*

Prędkość obrotowa biegu jatowego n_2 .....3200 min ^-1 Pobór mocy.....500 W (S1)**

Tryb pracy....S6 40%*, S1**

Klasa zabezpieczenia ....☐ II

PL

Typ zabezpieczenia IPXO

Tarcza piły z ostrzami z węglików spiekanych (stosowane wymiary) ... ø 254 x ø 30 x 2,8 mm lub ø 254 x ø 30 x 2,6 mm

Grubość podstawowa tarczy piły.... 1,8 mm

Prędkość obrotowa przy pracy jatowej .....7000 min ^-1

Ilość zębów....24 / 48

Grubość klina rozdzielnika....2,5 mm

min. Wymiary obrabianego elementu

Szer.xDług.xWys. 10x50x1 mm

Wymiary stołu 580 x 545 mm

Rozmiar stołu ze wszystkimi trzema rozszerzeniami 580 x 1010 mm

Wysokość cięcia maks. 90°....85 mm

Wysokość cięcia maks. 45°....63 mm

Regulacja wysokości....0 - 85 mm

Tarcza tngca odchylna....90 - 45°

Przyłącze systemu odciągu....ø 34 mm

Masa ok. 21,5 kg

Klasa lasera 2

Długość fal lasera 650 nm

Moc lasera....< 1 mW

Zasilanie modułu lasera....2 x 1,5 V Micro (AAA)

Poziom ciśnienia akustycznego (L nA ) .....93,7 dB(A); K nA = 3 dB

Poziom ciśnienia akustycznego ( L_WA^1 ) zmierzony....106,7 dB(A); K_WA=3 dB gwarantowany....108 dB(A)

* Tryb pracy S6 40%: Praca ciągła z przerwami (czas pracy 10 min.). Aby nie nagrzewać silnika w sposób niedopuszczalny silnik może pracować przez 40% czasu pracy z podaną mocą nominalną i następnie musi pracować 60% czasu pracy bez obciążenia.

** Tryb pracy S1: Tryb ciągły ze stałym obciążeniem

To urządzenie jest przeznaczone do pracy z zasilaniem sieciowym o impedancji systemowej (rezystancja wewnętrzna sieci) Zmax w punkcie odbioru (przyłącze domowe) o maksymalnej wartości 0,5367 omów. Użytkownik musi zadbać, aby urządzenie było podłączane tylko do sieci zasilającej spełniającej te wymagania. W razie potrzeby informację o impedancji systemu można uzyskać u lokalnego dostawcy energii.

- Podana łączna wartość drgań i wartość emisji hałasu zostały zmierzone zgodnie z unormowaną metodą pomiarów i mogą zostać wykorzystane do porównania tego elektronarzędzia z innym.

- Podana łączna wartości drgań i wartość emisji hałasu mogą zostać wykorzystane także do wstępnej oceny narażenia.

Ostrzeżenie:

Wartości emisji drgań i hałasu mogą różnić się w trakcie rzeczywistego użytkowania elektronarzędzia od wartości podanej, w zależności od sposobu eksploatacji elektronarzędzia, w szczególności od rodzaju obrabianego elementu.

Konieczne jest określenie środków bezpieczeństwa w celu ochrony operatora w oparciu o ocenę stopnia narażenia na wibracje w rzeczywistych warunkach użycia (należy uwzględniać wszystkie fazy cyklu eksploatacji, na przykład czas, w którym elektronarzędzie jest wyłączone, oraz czas, w którym urządzenie jest wprawdzie włączone, ale pracuje bez obciążenia).

Zasady bezpieczeństwa

UWAGA! W celu zabezpieczenia przed porażeniem prądem elektrycznym, obrażeniami i pożarem w czasie korzystania z elektronarzędzi należy przestrzegać następujących zasad bezpieczeństwa. Przed użyciem elektronarzędzia przeczytać wszystkie opisane w instrukcji zasady bezpieczeństwa i starannie je przechowywać.

Symbole i piktogramy

Symbole na urządzeniu:

Przeczytaj instrukcję obsługi.

Noś okulary ochronne.

Nosić ochronniki słuchu.

Noś ochronę dróg oddechowych.

Uwaga - Ryzyko obrażeń ciała. Nigdy nie sięgać do rotującej tarczy tnącej.

Nie wystawiaj urządzenia na deszcz. Nie wystawiaj urządzenia na działanie wilgoci i wody.

Uwaga! - promienie lasera. Nie patrzeć w promień lasera.

Laser klasy 2

Achtung! - Laserstrahlung Nicht in den Strahl blicken! Laser Klasse 2 Laserspezifikation nach EN 60825-1:2014 λ= 650 nm P₀ < 1 mW Attention! - laser radiation Do not stare into beam! class 2 laser product laser specification according to EN 60825-1:2014 λ= 650 nm P₀ < 1 mW

To oznakowanie jest umieszczone na ostonie tarczy pilarskiej.

Klasa zabezpieczenia II (Podwójnie ekranowany)

Urządzeń elektrycznych nie należy wyrzucać razem z odpadami domowymi.

Przełącznik prędkości obrotowej 3200 min ^-1

Przetącznik prędkości obrotowej 5000 min ^-1

Dodatkowo symbol na tarczach pilarskich

Uwaga - w żadnym przypadku nie używać uszkodzonej tarczy tnącej. Tarczę tnącą niezwłocznie wymienić.

Symbole w instrukcji obsługi:

Symbol niebezpieczeństwa z informacjami na temat ochrony osób i zapobiegania szkodom materialnym.

Znak nakazu (w miejscu wykrzyknika objaśnienie nakazu) z informacjami na temat zapobiegania szkodom.

Znak informacyjny ze wskazówkami ułatwiającymi postugiwanie się urządzeniem.

Ostrożnie: W ten sposób unikniesz wypadków i zranień wskutek porażenia prądem.

Uwaga! Niebezpieczeństwo porażenia prądem elektrycznym! Przed rozpoczęciem jakichkolwiek prac przy urządzeniu wyjmij wtyczkę sieciową z gniazdka.

Ogólne zasady bezpieczeństwa dotyczące narzędzi elektrycznych

OSTRZEŻENIE! Proszę zapoznać się ze wszystkimi wskazówkami bezpieczeństwa, instrukcjami, ilustracjami i danymi technicznymi, dołączonymi do tego elektronarzędzia. Niedokładne przestrzeganie zasad i instrukcji bezpieczeństwa może spowodować porażenie prądem, pożar i/lub inne ciężkie zranienia.

Zachowaj wszystkie zasady bezpieczeństwa i instrukcje na przyszłość.

Użyte w zasadach bezpieczeństwa pojęcie „narzędzie elektryczne” dotyczy narzędzi elektrycznych zasilanych prądem sieciowym (za kablem sieciowym) oraz narzędzi elektrycznych zasilanych z baterii (bez kabla sieciowego).

1) Bezoiczeństwo miejsca pracy

a) Zapewnij porządek i wystarczające oświetlenie w miejscu pracy. Nieporządek lub nieoświetlone miejsce pracy może spowodować wypadek.

b) Nie pracuj narzędziem elektrycznym w atmosferze potencjalnie wybuchowej, w której znajdują się palne ciecze, gazy lub pyty. Narzędzia elektryczne wytwarzają iskry, które mogą zapalić pył lub pary.

c) Trzymaj od dzieci i innych ludzi w bezpiecznej odległości podczas używania narzędzia elektrycznego. Odwrócenie uwagi może spowodować utratę kontroli nad urządzeniem.

2) Bezoiczeństwo elektryczne

a) Wtyczka narzędzia elektrycznego musi pasować do gniazdka. Wtyczki nie można w żaden sposób modyfikować. Nie używaj adapterów wtyczek razem z narzędziami elektrycznymi posiadającymi zestyk ochronny (uziemiający). Nienaruszone wtyczki i dopasowane gniazdka zmniejszają ryzyko porażenia prądem.

b) Unikaj dotykania uziemionych powierzchni, takich jak rury, kaloryfery, piecyki, kuchenki, lodówki. Gdy Twoje ciało jest uziemione, ryzyko porażenia prądem jest większe.

c) Trzymaj narzędzia elektryczne z daleka od deszczu i wilgoci/wody. Dostanie się wody do wnętrza urządzenia elektrycznego zwiększa ryzyko porażenia prądem.

d) Nie używaj kabla do przenoszenia narzędzia elektrycznego, do jego zawieszania ani do wyciągania wtyczki z gniazdka. Chron kabel przed gorącem, olejem, ostrymi krawędziami i ruchomymi częściami urządzenia. Uszkodzone i splątane kable zwiększają ryzyko porażenia prądem.

e) Pracując narzędziem elektrycznym na dworze, używaj tylko przedłużaczy dopuszczonych do używania na dworze. Używanie przedłużacza przystosowanego do używania na dworze zmniejsza ryzyko porażenia prądem.

f) Jeśli nie da się uniknąć pracy elektronarzędzia w środowisku wilgotnym, należy zastosować wyłącznik różnicowopрядowy. Zastosowanie wyłącznika

różnicowopрядowego zmniejsza niebezpieczeństwo porażenia prądem elektrycznym.

3) Bezpieczeństwo osób

a) Zachowuj uwagę, uważaj na to, co robisz i pracuń narzędziem elektrycznym rozsądnie. Nie używaj narzędzi elektrycznych, jeżeli jesteś zmęczony albo jeżeli pod wpływem narkotyków, alkoholu albo leków. Chwila nieuwagi podczas używania narzędzia elektrycznego może doprowadzić do poważnych zranień.

b) Noś środki ochrony osobistej, zawsze zakładaj okulary ochronne. Noszenie środków ochrony osobistej, takich jak maska przeciwpyłowa, buty z antypoślizgowymi podeszwami, kask i nauszniki – zależnie od rodzaju i sposobu używania narzędzia elektrycznego – zmniejsza ryzyko zranienia.

c) Unikaj przypadkowego uruchomienia narzędzia. Przed podłączeniem narzędzia elektrycznego do źródła zasilania i/lub baterii, przed jego podniesieniem i przeniesieniem upewnij się, że jest ono wyłączone. Jeżeli podczas przenoszenia narzędzia elektrycznego palec osoby niosącej znajdzie się na włączniku, albo jeżeli włączone urządzenie zostanie podłączone do źródła zasilania, może dojść do wypadku.

d) Przed włączeniem narzędzia elektrycznego usuń przyrządy nastawcze i klucze do śrub. Narzędzie lub klucz znajdujący się w obrotowej części urządzenia może spowodować zranienie.

e) Unikaj anormalnych pozycji ciała. Zapewnij sobie stabilną pozycję i zawsze zachowuj równowagę ciała. Dzięki temu możliwe będzie zachowanie lepszej kontroli nad urządzeniem elektrycznym w nieoczekiwanych sytuacjach.

f) Noś odpowiednie ubranie. Nie zakładaj obszernych, lużnych ubrań ani ozdob. Trzymaj włosy, części ubrania i rękawice z daleka od ruchomych części. Luźne ubranie, ozdoby lub długie włosy mogą zostać pochwycone lub wkręcone przez ruchome części.

g) Jeżeli urządzenie posiada możliwość zamontowania systemu odpylania, należy go zamontować i prawidłowo używać. Używanie przyrządu odsysającego pył może zmniejszyć zagrożenia związane z pyłem.

h) Nie kieruj się fałszywym poczuciem bezpieczeństwa i nie naruszaj zasad bezpieczeństwa obo-wiązujących dla elektronarzędzi, nawet jeśli po częstym korzystaniu jesteś zaznajomiony z elektronarzędziem. Nieuważne postępowanie może w utamku sekundy doprowadzić do poważnych obrażeń.

4) Używanie i obsługa narzdzia elektrycznego

a) Nie przeciążaj urządzenia. Do każdej pracy używaj właściwego narzędzia elektrycznego. Pasującym narzędziem elektrycznym można pracować lepiej i bezpieczniej w podanym zakresie mocy.

b) Nigdy nie używaj narzędzia elektrycznego z uszkodzonym wyłącznikiem. Narzędzie elektryczne, którego nie można włączyć i wyłączyć, jest niebezpieczne i wymaga naprawy.

c) Przed dokonaniem ustawień urządzenia, wymianą narzędzia końcowego lub odłożeniem elektronarzędzia wyciągnij wtyk z gniazda sieciowego i/lub usuń wyjmowany akumulator. Ten środek ostrożności uniemożliwi przypadkowe uruchomienie narzędzia elektrycznego.

PL

d) Przechowuj nieużywane narzędzia elektryczne w niedostępnym dla dzieci miejscu. Nie pozwalaj używać urządzenia osobom, które nie są z nim obeznane i które nie przeczytały tych wskazówek. Narzędzia elektryczne są niebezpieczne, jeżeli używają ich niedoświadczone osoby.

e) Dbaj o staranną pielęgnację elektronarzędzia i narzędzi obróbkowych. Sprawdzaj, czy ruchome części prawidłowo funkcjonują i nie są zablokowane, czy części nie są potamane lub inaczej uszkodzone i czy prawidłowe działanie narzędzia elektrycznego nie jest zakłócone. Przed użyciem urządzenia zleć naprawę uszkodzonych części. Przyczyną wielu wypadków są żle konserwowane narzędzia elektryczne.

f) Narzędzia tnące muszą być zawsze ostre i czyste. Starannie pielegnowane narzędzia tnące z ostrymi ostrzami rzadziej się blokują i są łatwiejsze w prowadzeniu.

g) Używaj narzędzia elektrycznego, akcesoriów, oprzyrządowania itd. tylko zgodnie z tymi wskazówkami. Zwracaj przy tym uwagę na warunki pracy i uwzględniaj rodzaj wykonywanej pracy. Używanie narzędzi elektrycznych do celów niezgodnych z ich przeznaczeniem może prowadzić do niebezpiecznych sytuacji.

h) Uchwyty i powierzchnie chwytne utrzymuj w sta- nie suchym, czystym oraz wolnym od oleju i smaru. Śliskie uchwyty i powierzchnie chwytne uniemożliwiają bezpieczną obsługę i kontrolę elektronarzędzia w nieprzewi- dzianych sytuacjach.

5) Serwis

a) Zlecaj naprawy narzędzia elektrycznego tylko wykwalifikowanemu personelowi i tylko z użyciem oryginalnych części zamiennych. Pozwoli to zachować bezpieczeństwo użytkowania narzędzia elektrycznego.

Uwagi dotyczące bezpieczeństwa pracy ze stołowymi piłami tarczowymi

1) Uwagi dotyczące bezpieczeństwa związane z ostonami zabezpieczającymi

a) Należy pozostawić zamontowane ostony zabezpieczające na swoim miejscu. Ostony zabezpieczające muszą być sprawne i prawidłowo zamontowane. Luźne, uszkodzone lub niedziatające ostony zabezpieczające należy naprawiać lub wymieniać.

b) Przed włączeniem elektronarzędzia należy się upewnić, że tarcza piły nie ma kontaktu z ostoną zabezpieczającą, klinem rozdzielającym lub obrabianym elementem. Przypadkowy kontakt tych komponentów z tarczą piły może prowadzić do sytuacji niebezpiecznych.

c) Wyregulować klin rozdzielający zgodnie z opisem w niniejszej instrukcji obsługi. Niewłaściwe odległości, pozycja i wypoziomowanie mogą powodować, że klin rozdzielający nie będzie skutecznie zapobiegał odrzuceniu.

d) Aby klin rozdzielający mógł prawidłowo działać, musi oddziaływać na obrabiany element. W przypadku cięć obrabianych elementów, które są zbyt krótkie, aby zadziatał na nie klin rozdzielający, klin ten jest nieskuteczny. W takich warunkach nie można zapobiec odrzucenia przez klin rozdzielający.

e) Należy stosować tarczę piły odpowiednią dla kli-

na rozdzielającego. Aby klin rozdzielający działał prawidłowo, średnica tarczy tnącej musi pasować do odpowiedniego klina rozdzielającego, tarcza piły musi być cieńska niż klin rozdzielający, a szerokość zębów musie być większa niż grubość klina rozdzielającego.

2) Uwagi dotyczące bezpieczeństwa związane z cięciem

a) NIEBEZPIECZEŃSTWO: Nie zbliżać palców i dłoni do tarczy piły lub do strefy cięcia. Chwila nieuwagi lub ześlizgnięcie się dłoni może spowodować jej odchylenie w kierunku tarczy piły i doprowadzić do poważnych obrażeń ciała.

b) Obrabiany element należy doprowadzać jedynie w kierunku przeciwnym do kierunku obrotu tarczy piły. Doprowadzanie obrabianego metalu w tym samym kierunku co kierunek obrotów tarczy piły ponad stołem może prowadzić do wciągnięcia obrabianego elementu i dłoni przez tarczę piły.

c) W przypadku cięcia wzdłużnego nigdy nie należy stosować ogranicznik skośnego do doprowadzania obrabianego elementu, a w przypadku cięcia poprzecznego nie należy z ogranicznikiem skośnym używać dodatkowo prowadnicy równoległej do ustawienia wzdłużnego. Jednoczesne prowadzenie obrabianego elementu z prowadnicą równoległą i ogranicznikiem skośnym zwiększa prawdopodobieństwo, że tarcza piły się zatnie i że dojdzie do odrzucenia.

d) W przypadku cięć wzdłużnych należy wywierać sitę na obrabiany element zawsze między szynę ograniczającą a tarczę piły. Jeśli odległość między szyną ograniczającą a tarczą piły jest mniejszy niż 150 mm, należy zastosować popychacz, a gdy odległość ta wynosi mniej niż 50 mm, należy zastosować blok popychający. Tego typu pomocnicze środki robocze zapewniają bezpieczna odległość dłoni od tarczy piły.

e) Należy wykorzystywać jedynie dostarczony popychacz producenta, wyprodukowany zgodnie z instrukcjami. Popychacz zapewnia odpowiedni odstęp między dłonią a tarczą piły.

f) Nigdy nie należy stosować uszkodzonego lub nadciętego popychacza. Uszkodzony popychacz może pęknąć i doprowadzić do sytuacji, w której dłonie dostaną się do tarczy piły.

g) Nie pracować „samymi dłońmi”. Zawsze należy stosować prowadnicę równoległą lub ogranicznik skośny w celu przykładania u prowadzenia obrabianego materiału. „Samymi dłońmi” oznacza, że obrabiany element jest podpierany lub prowadzony zamiast z prowadnicą równoległą lub ogranicznikiem skośnym za pomocą dłoni. Cięcie bez tych elementów prowadzi do złego ustawienia, zaklinowania i odrzucenia materiału.

h) Nigdy nie należy sięgać w obręb wokół lub nad obracającą się tarczą piły. Sieganie po obrabiany element może doprowadzić do przypadkowego kontaktu z obracającą się tarczą piły.

i) Długie i/lub szerokie obrabiane elementy należy opierać za i/lub z boku stołu piły, tak by je utrzymać w poziomie. Długie i/lub szerokie obrabiane elementy mają tendencję do przechylania się na krawędzi stołu piły; prowadzi to do utraty kontroli, zaklinowania się tarczy piły i do odrzucenia.

i) Obrabiany element należy doprowadzać równomiernie. Nie wyginać lub nie skręcać obrabianego

elementu. W przypadku klinowania się tarczy piły należy natychmiast wyłączyć elektronarzędzie, wyciągnąć wtyczkę z gniazdka i usunąć przyczynę zaklinowania. Zaklinowanie się tarczy piły przez obrabiany element może prowadzić do odbicia materiału lub do zablokowania się silnika.

k) Nie usuwać odciętego materiału podczas pracy piły. Odcięty materiał może się klinować między tarczą piły a szyną ograniczającą lub w ostonie zabezpieczającej, a podczas wyciągania wciągnąć palce w tarczę piły. Przed usunięciem materiału należy wyłączyć piłę i odczekać, aż zatrzyma się tarcza.
1) W przypadku cięcia wzdłużnego elementów obrabianych cieńszych niż 2 mm, należy stosować dodatkowa prowadnicę równoległą, która będzie miała kontakt z powierzchnią stołu. Cienkie obrabiane elementy mogą się klinować pod prowadnicą równoległą, co może prowadzić do odrzucenia.
3) Odrzucenie - przyczyny i odpowiednie wskazówki bezpieczeństwa

Odrzucenie to nagła reakcja obrabianego elementu na zahaczenie, zaklinowanie się tarczy piły lub na skośne względem tarczy piły cięcie obrabianego elementu lub na zaklinowanie się elementu obrabianego detalu między tarczą piły a prowadnicą równolegtag lub innym stałym obiektem.

W większości przypadków w sytuacji odrzucenia obrabiany element jest przechwytywany przez tylną część tarczy piły, uniesiony nad stół piły i odrzucony w kierunku operatora.

Odbicie jest skutkiem niewłaściwego lub wadliwego zastosowania stołowej piły tarczowej. Można mu zapobiec stosując odpowiednie środki ostrożności, opisane poniżej.

a) Nigdy nie należy się ustawiać bezpośrednie w jednej linii z tarczą piły. Należy zawsze ustawiać się po stronie tarczy piły, po której znajduje się szyna ograniczająca. W przypadku odrzucenia obrabiany element może z dużą prędkością uderzyć osoby stojące przed oraz w jednej linii z tarczą piły.
b) Nigdy nie należy sięgać nad lub za tarczę piły w celu wyciągnięcia lub podparcia obrabianego elementu. Może dojść do przypadkowego kontaktu z tarczą piły lub odrzucenie może doprowadzić do wyciągnięcia palców w tarczę piły.
c) Nigdy nie należy opierać odcinanego elementu obrabianego o obracającą się tarczę piły. Dociskanie obrabianego elementu, który jest odcinany, do tarczy piły, prowadzi do zaklinowania i odrzucenia.
d) Ustawić szynę ograniczającą równolegle do tarczy piły. Niewłaściwie ustawiona szyna ograniczająca dociska obrabiany element do tarczy piły, powodując odrzucenie.
e) Duże płyty należy podpierać, aby ograniczyć ryzyko odrzucenia w wyniku zaklinowania się tarczy piły. Duże płyty mogą się wygiąć pod ciężarem własnym. Płyty muszą być podparte wszędzie tam, gdzie wystają spoza powierzchni stołu.
f) Należy zachować szczególną ostrożność podczas cięcia obrabianych elementów, które są przekoszone, związane, przeciągnięte lub nie wykazują prostych krawędzi, które mogą być prowadzone na ograniczniku skośnym lub wzdłuż szyny ograniczającej. Przeciągnięty, związany lub przekoszony obrabiany element jest niestabilny i prowadzi do nieprawidłowe-

go ustawienia szczeliny cięcia względem tarczy piły, a także do zaklinowania i odrzucenia.

g) Nigdy nie należy ciąć większej liczby obrabianych elementów ułożonych jeden na drugim lub jeden obok drugiego. Tarcza piły może przechwycić jeden lub kilka elementów i spowodować odrzucenie.
h) Jeśli ponownie chcemy uruchomić piłę tkwiącą w obrabianym elemencie, należy ustawić tarczę piły centralnie w szczelinie i skontrolować, czy zęby piły nie zahaczają o obrabiany element. Jeśli tarcza piły się zaklinuje, wówczas może ona unieść obrabiany element lub spowodować odbicie, jeśli piła zostanie uruchomiona ponownie.
i) Tarcze piły należy utrzymywać w czystości. Musy być one ostre, a ich uzebienie odpowiednio ustawione. Nigdy nie używać przeciągniętych tarcz pił lub tarcz z pękniętymi lub wyłamanymi zębami. Ostre tarcze piły z dobrze ustawionym uzebieniem ograniczą ryzyko zaklinowania, zablokowania i odrzucenia.
4) Uwagi dotyczące bezpieczeństwa w zakresie obsługi stołowych pił tarczowych
a) Przed zdjęciem nakładki stołu, wymianą tarczy piły, zmianą ustawień na klinie rozdzielającym lub ostony zabezpieczającej tarczę piły i w przypadku pozostawienie maszyny bez nadzoru, należy wyłączyć stołową pię tarczową i odłączyć ją od sieci. Srodki bezpieczeństwa mają na celu uniknięcie wypadków.
b) Włączonej piły stołowej nie należy nigdy pozostawiać bez nadzoru. Wyłączyć elektronarzędzie i nie opuszczać go do momentu całkowitego zatrzymania się. Pozostawiona włączona stołowa piła tarczowa stanowi niekontrolowane zagrożenie.
c) Stołową piłę tarczową należy ustawać na równej i dobrze oświetłonej powierzchni, na której można bezpiecznie stać i utrzymać równowagę. Miejsce ustawienia urządzenia musi zapewniać dużo miejsca w celu dobrego manewrowania obrabianym elementem. Nieporządek, brak oświetlenia na stanowisku pracy oraz nierówne, śliskie podłoże może prowadzić do wypadków.
d) Należy regularnie usuwać wióry i trociny spod stołu piły i/lub z układu odsysania. Skumulowane opiłki są materiałem palnym i mogą ulec zamozapłonowi.
e) Zabezpieczyć stołową piłę tarczową. Nieprawidłowo zabezpieczona stołowa piła tarczowa może się poruszac lub się przewrócić.
f) Przed włączeniem stołowej piły tarczowej należy z niej usunąć narzędzia nastawcze, resztki drewna itp. Odchylenie lub potencjalne zaklinowania mogą być niebezpieczne.
g) Zawsze należy stosować tarcze piły w odpowiednim rozmiarze i z odpowiednim otworem mocowania (np. w kształcie rombu lub okrągłym). Tarcze piły, które nie pasują do elementów montażowych piły, pracują nierówno i mogą prowadzić do utraty kontroli nad urządzeniem.
h) Nigdy nie stosować uszkodzonych lub niewłaściwych materiałów do montażu tarczy piły, np. kołnierzy, podktadek, śrub lub nakrętek. Ten materiał do montażu tarczy piły został skonstruowany specjalnie do danej piły i zapewnia jej bezpieczną eksploatację i optymalną wydajność.
i) Nigdy nie stawać na stołowej pile tarczowe i nie

używać jej jako stotka do wchodzenia. W przypadku przewrócenia się elektronarzędzia lub przypadkowego kontaktu z tarczą piły może dojść do poważnych obrażeń ciała.

i) Należy się upewnić, że tarcza piły jest zamontowana zgodnie z odpowiednim kierunkiem obrotów. Nie używać tarcz szlifierskich lub szczotek drucianych do pracy ze stołową piłą tarczową.

Nieprawidłowy montaż tarczy piły lub użytkowanie niezale- canych akcesoriów może powodować poważne obrażenia ciata.

Zasady bezpieczeństwa podczas pracy z laserem

– Uwaga: Promienie lasera Nie patrzeć w promień Klasa lasera 2

- To oznakowanie jest umieszczone na ostonie tarczy pilarskiej.

Zasady bezpieczeństwa podczas obchodzenia się z bateriami

1 Zawsze pamiętać o wkładaniu baterii z prawidłową polaryzacją (+ i -), podaną na baterii.

2 Baterii nie zwierać.

3 Nie ładować baterii jednorazowych.

4 Nie rozładowywać nadmiernie baterii!

5 Nie mieszać starych i nowych baterii oraz baterii różnego typu lub producenta! Wymieniać równocześnie wszystkie baterie danego kompletu.

6 Zużyte baterie niezwłocznie wyjąć z urządzenia i prawidłowo zutylizować!

7 Nie nagrzewać baterii!

8 Nie spawać ani nie lutować bezpośrednio przy bateriach!

9 Nie rozbierać baterii!

10 Nie deformować baterii!

11 Nie rzucać baterii do ognia!

12 Baterie przechowywać w miejscu niedostępnym dla dzieci.

13 Nie zezwalać dzieciom bez nadzoru na wymianę baterii!

14 Nie przechowywać baterii w pobliżu ognia, pieców lub innych źródeł ciepła. Nie kłaść baterii w miejscu narażonym na bezpośrednie działanie promieni słonecznych, nie używać i nie przechowywać baterii w czasie upałów w samochodach.

15 Nieużywane baterie przechowywać w oryginalnym opakowaniu i trzymać z dala od przedmiotów metalowych. Rozpakowanych baterii nie mieszać ze sobą i nie rozrzucać! Może to doprowadzić do zwarcia baterii i do uszkodzeń, oparzeń lub nawet spowodować niebezpieczeństwo pożaru.

16 Poza sytuacjami awaryjnymi na czas dłuższego nieużywania urządzenia należy wyjąć z niego baterie!

17 NIGDY nie dotykać nieszczelnych baterii bez odpowiedniej ochrony. W razie kontaktu wyciekającej cieczy ze skórą natychmiast wypłukać skórę w tym miejscu pod bieżącą wodą. Należy zawsze zapobiegać kontaktu oczu i ust z cieczą. W razie kontaktu z cieczą baterii niezwłocznie udać się do lekarza.

18 Przed włożeniem baterii oczyścić styki baterii i przeciwstyki w urządzeniu.

Pozostałe zagrożenia

Elektronarzędzie jest zbudowane zgodnie z aktual- nym stanem techniki i uznanymi zasadami bezpie-

czeństwa maszyn. Podczas prac mogą jednak wystą- pić niektóre inne zagrożenia.

• Zagrożenie dla zdrowia przez prąd elektryczny w przypadku użycia nieprawidłowych kabli zasilających.
• Ponadto mimo wszystkich podjętych środków mogą wystąpić nieoczywiste pozostałe zagrożenia.
• Pozostałe zagrożenia można zminimalizować przestrzegając w pełni „uwagi dotyczące bezpieczeństwa” i „zasady użytkowania zgodnego z przeznaczeniem”, oraz instrukcję obsługi.
• Nie obciążać niepotrzebnie maszyny: zbyt mocny docisk podczas cięcia powoduje szybkie uszkodzenie tarczy tnącej. Może prowadzić to do obniżenia mocy maszyny podczas obróbki i zmniejszenia dokładności cięcia.
• Unikać przypadkowego uruchamiania maszyny: podczas wkładania wtyku do gniazda wtykowego nie wolno naciskać przycisku zasilania.
• Stosować narzędzie zalecane w tym podręczniku. Zapewni to optymalną wydajność piły.
• Podczas pracy maszyny dłonie trzymać z dala od strefy roboczej.
• Przed wykonaniem prac nastawczych lub konserwacyjnych wyłączyć urządzenie i wyjąć wtyk sieciowy.

Przyłącze elektryczne

Zainstalowany silnik elektryczny jest podłączony i gotowy do pracy. Przyłącze jest zgodne ze stosownymi przepisami elektrycznymi i normami DIN. Przyłącze sieciowe klienta oraz użyty kabel przedłużający muszą także odpowiadać tym przepisom.

• Produkt spełnia wymogi normy EN 61000-3-11 i podlega dodatkowym warunkom specjalnym. Oznacza to, że niedozwolone jest jego użycie w dowolnie wybranych punktach przyłączeniowych.
• Przy niekorzystnych warunkach pracy sieci urządzenie może prowadzić do przejściowych wahań napięcia.
• Nie wolno przekraczać maksymalnie dopuszczalnej oporności sieci w punkcie przyłącza elektrycznego wynoszącej 0,5367 oma.
• Użytkownik musi zapewnić, w razie konieczności w konsultacji ze swoim dostawcą energii elektrycznej, aby ciągłe maks. obciążenie sieci w punkcie przyłącza było wystarczające dla podłączenia produktu.

Ważne uwagi

W przypadku przeciążenia silnika silnik włącza się samoczynnie. Po ostygnięciu (trwa to różnie) silnik umożliwia ponowne włączenie.

Uszkodzony kabel zasilający

Elektryczne przewody zasilające są często narażone na uszkodzenia izolacji.

Przyczyny tego mogą być następujące:

• Wgniecenia, gdy przewody zasilające poprowadzone są przez okno lub szczeliny drzwi.
• Zagięcia spowodowane nieprawidłowym zamocowaniem lub poprowadzeniem przewodu zasilającego.
• Przecięcia spowodowane przejechaniem po przewodzie zasilającym.
• Uszkodzenia izolacji powstałe w wyniku wyrwania z gniazdka naściennego.
• Pęknięcia powstałe wskutek starzenia się izolacji.

Tak uszkodzonych kabli zasilających nie wolno używać i są one z powodu uszkodzenia izolacji śmiertelnie niebezpieczne.

Elektryczne przewody zasilające regularnie sprawdzać na obecność uszkodzeń. Pamiętać, aby podczas sprawdzania przewód zasilający nie był podłączony do sieci.

Elektryczne przewody zasilające muszą odpowiadać stosownym przepisom elektrycznym i normom DIN. Stosować tylko przewody zasilające z oznaczeniem H05VV-F.

Przepisy wymagają umieszczenia na kablu zasilającym nadruku z oznaczeniem typu.

- Jeżeli konieczna okaże się wymiana przewodu zasilającego, zalecamy powierzenie jej producentowi lub jego przedstawicielowi, aby uniknąć zagrożeń.

Silnik prądu przemiennego

• Napięcie sieci musi wynosić 230-240 V\~.
• Przedłużacze o długości do 25 m muszą mieć przekrój 2,5 milimetrów kwadratowych.

Podłączenie i naprawy sprzętu elektrycznego może wykonywać tylko wykwalifikowany elektryk. W razie pytań proszę podać następujące dane:

• Rodzaj prądu silnika
  • Dane na tabliczce znamionowej maszyny
  • Dane na tabliczce znamionowej silnika

Montaż

Przed pierwszym uruchomieniem sprawdzić prawidłowe osadzenie zewnętrznego kołnierza tarczy pilarskiej.

Montaż, wymiana części i ustawienia

Uwaga! Przed wykonaniem wszelkich prac konserwacyjnych, prac montażowych i przezbrojenia pilarki tarczowej należy wyjąć wtyk sieciowy.

Wszystkie dostarczone części ułożyć na płaskiej powierzchni. Pogrupować identyczne części.

Śruby wkładać każdorazowo od zewnątrz do wewnątrz, połączenia zabezpieczyć nakrętkami od wewnątrz.

Wskazówka: Podczas montażu nakrętki i śruby dokręcać tylko na tyle, aby uniemożliwić ich wypadnięcie.

Dokręcenie nakrętek i śrub już przed montażem końcowym unie- możliwi przeprowadzenie montażu końcowego.

Montaż ramy i elementu poszerzającego stół

(rys. 1-13)

1. Umieść tarczówkę stołową wraz ze stołem (1) na podłodze. Jeśli stół pilarki (1) nie leży płasko na ziemi, użyj korby (12), aby skorygować położenie klina rozdzielnika (3) i tarczy pi-larskiej (4).
2. Ustawić element poszerzający stół (6) równo ze stołem piły. Logo „Parkside“ na elementach poszerzających stół (6) powinno być przy tym oddalone od stołu piły (1).
3. Zamocować luźno element poszerzający stół (6) do stołu pilarki (1) za pomocą śrub z łbem sześciokątnym z kołnierzem (a) (rys. 6).

Cztery nogi (19) przykręca się razem ze wspornikami stołu (24) do obudowy.

1. Zamocować luźno wsporniki stołu (24) do obudowy stołowej piły tarczowej wraz z czterema nogami (19). Użyj śrub z łbem sześciokątnym z kołnierzem (a). Do poszerzania stołu (6) należy wykorzystać śruby z łbem sześciokątnym z kołnierzem (a), podkładki sprężyste (d), podkładki U (c) i nakrętki (e).
2. Następnie przykręć luźno cztery rozpórki środkowe (20/21) do nóg (19). Użyć śrub zamkowych (b), podktadek (c), podktadek U (c), podktadek sprężystych (d) i nakrętek (e) (rys. 11).
3. Następnie dokręcić wszystkie śruby nóg (19) i elementów poszerzających stół (6).
4. Następnie należy na nogi (19) założyć gumowe stopki (22) (rys. 12).
5. Ustawić piłę stołową na podstawie (10).

Uwaga! Oba wsporniki nóg należy zamocować w punktach mocowania (25) w tylnej części maszyny! (rys. 7).

1. Przykręcić wsporniki nóg (23) do otworów w tylnych nogach (19). Materiał montażowy: po 2 śruby zamkowe (b), podkładki U (c), podkładki sprężyste (d) i nakrętki (e) (rys. 13).

Montaż prowadnicy szynowej ze skalą (rys. 14-17)

1. Przykręcić luźno cztery śruby zamkowe (b) do stołu pilarki (1) i elementu poszerzającego stół (6) za pomocą nakrętki. Łby śrub muszą być skierowane na zewnątrz. Należy wybrać dwa zewnętrzne otwory stołu piły (1) i oba zewnętrzne otwory elementu poszerzającego stół (6).

2. Nałożyć obie części prowadnicy szynowej (7) na śruby zamkowe na stole piły i w elementcie poszerzającym stół. Połącz ze sobą obie części prowadnicy szynowej.

3. Umieścić prowadnicę równoległą (16) na prowadnicy szynowej (7) (rys. 16).

Dosunąć prowadnicę równoległą (16) do tarczy pilarskiej (4). Tarcza pilarska musi być wyrównana w pionie. Ustawienie 0° na skali (8).

Na prowadnicy szynowej (7) znajdują się 2 skale (o/n) (rys. 17).

Wskazują one odległość między prowadnicą równoległą a tarczą piły. Wybrać odpowiednią skalę w zależności od tego, czy zamontowana jest prowadnica równoległa (16) do obróbki grubego czy cienkiego materiału: wysoka szyna ograniczająca (niebieskie cyfry): skala (o), niska szyna ograniczająca (czarne cyfry): skala (n).

Wyrównać skalę ze znacznikiem. W tym celu należy nasunąć prowadnicę równoległą (16) na niebieskie wzgl. czarne oznaczenie zera zgodnie ze wskazaniem na wzierniku (p) na prowadnicy równoległej (16).

1. Po wyrównaniu skali należy dokręcić cztery nakrętki śrub zamkowych, aby zabezpieczyć prowadnicę szynową.

Przed pierwszym uruchomieniem sprawdź położenie klina rozdzielającego. Ze względów transportowych klin rozdzielający jest ustawiony w najniższej pozycji.

Wymiana nakładki stotu (Ilustr. 18)

1. W przypadku zużycia lub uszkodzenia nakładkę stołu (5) należy wymienić, w przeciwnym razie istnieje podwyższone niebezpieczeństwo urazu.

PL

1. Wykręcić 2 wkręty z łbem wpuszczanym (26).
2. Podnieś nieco nakładkę stołu (5) z tytu i przesuń do tytu w kierunku strzałki. Wyjmij nakładkę stołu (5). Ewentualnie chwyć z lewej strony na środku nakładki stołu (5), aby poluzować nosek w nakładce stołu (5).
3. Montaż nowej nakładki stołu wykonuje się w odwrotnej kolejności.

Montaż/wymiana tarczy piły ( Ilustr. 3+18-21 )

1. Uwaga! Wyjąć wtyk sieciowy i założyć rękawice ochronne.

2. Demontaż ostony tarczy piły (2).

3. Zdemontować laser (28), odkręcając śruby (z).

4. Zdemontować nakładkę stołu (5) (patrz „Wymiana nakładki stołu”

5. Poluzować śrubę klinującą (11). Obracając pokrętło (9) należy ustawić tarczę piły (4) na ukos, aby ułatwić przyłożenie klucza imbusowego (h) i klucza oczkowego (k).

6. Przyłożyć klucz imbusowy (s) (HX 6) do śruby i skontrować kluczem oczkowym (k) (rozmiar klucza 22) na wale silnika.

7. Uwaga! Śrubę obracać w kierunku obrotu tarczy piły. Poluzowaną śrubę usunąć.

8. Zdjąć zewnętrzny kołnierz i ściągną starą tarczę tnącą pod skosem w dół z wewnętrznego kołnierza.

9. Przed montażem nowej tarczy kołnierze tarczy piły należy starannie oczyścić szczotką druciana.

10. Założyć i dokręcić nową tarczę piły w odwrotnej kolejności. Uwaga! Przestrzegać kierunku obrotu, skos tnący zębów musi być skierowany w kierunku obrotu piły, tzn. do przodu.

11. Ponownie zamontować i ustawić nakładkę stołu (5) oraz ostonę tarczy piły (2).

12. Ponownie zamontować laser (28). Należy postępować zgodnie z rozdziałem „Regulacja lasera”.

13. Przed ponownym rozpoczęciem pracy z piłą sprawdzić sprawność elementów ochronnych.

W ramach montażu tarcz piły należy postępować zgodnie z poniższymi wskazówkami:

• Tarcze piły muszą być zamocowane w taki sposób, aby nie mogły się poluzować w czasie pracy.
• Należy się upewnić, że tarcze mocowane są jedynie na piastach do narzędzi lub na powierzchni mocowania tarcz piły oraz że ostrza tnące nie mają kontaktu z elementami mocującymi.
• Śrubę mocującą należy dokręcać jedynie z użyciem odpowiedniego klucza, stosując moment dokręcenia wynoszący x,x Nm.
• Przedłużanie klucza lub dokręcanie z użyciem młotka jest niedozwolone.
• Powierzchnie mocowania należy oczyszczać z zanieczyszczeń, smaru, oleju i wody.
• Śruby mocujące należy dokręcać jedynie zgodnie z instrukcją producenta.

Montaż / ustawianie klina rozdzielającego; Wktadanie akumulatora

Uwaga! Wyciągnąć wtyczkę z gniazdka! Po każdej wymianie tarczy piły (4) należy sprawdzić jej ustawienie.

(Ilustr. 18-22)

1. Ustawić tarczę piły (4) na maks. głębokość cięcia, ustawić w pozycji 0° i unieruchomić.
2. Zdemontować ostone tarczy piły (2) (nie dotyczy pierwszego montażu).
3. Zdemontować laser (28), odkręcając śruby (z).
4. Odkręcić dwie śruby z wpuszczanymi łbami nakładki stołu (26) i wyciągnąć nakładkę stołu (5).
5. Poluzować śrubę mocującą (27) (w tym celu należy wykorzystać dostarczony klucz widlasty, rozmiar klucza 8).
6. Przesunąć klin rozdzielający (3) całkiem w góre.
7. Ponownie dokreć śrubę mocującą (27).
8. Ponownie zamontować nakładkę na stół (5).
9. Ponownie zamontować laser (28). Należy postępować zgodnie z rozdziałem „Regulacja lasera”.

10. Ponownie zamontować ostone tarczy piły (2).

11. Wkładanie baterii:

12. Przełącznik (29) Laser Wt/WYt. ustawić w położenie 0 (Laser wył.).

13. Zdjąć pokrywę gniazda baterii (31), odkręcając śrubę (30). Teraz zdjąć pokrywę gniazda baterii (31) przez jej odchylenie pod kątem.
14. Włożyć dołączone do urządzenia baterie (typ AAA), zwracając przy tym uwagę na prawidłowy dobór biegu- nów-
15. Ponownie założyć pokrywę gniazda baterii (31) i zamoco- wać ją śrubą (30).
    Uwagi dotyczące baterii:
16. W przypadku nieużywania lasera przez dłuższy czas należy wyjąc baterie z gniazda baterii. Wyciek płynu z baterii mógłby uszkodzić urządzenie.
17. Nie należy odkładać baterii na grzejnikach i nie narażać ich na długotrwałe silne oddziatywanie promieni słonecznych; temperatury powyżej 45° mogą uszkodzić urządzenie.

Montaż i demontaż ostony tarczy piły (llustr. 23)

1. Odkręcić śrubę z nakrętką radełkowaną i podkładką (32) z ostony tarczy pity (2). Nałożyć od góry ostone tarczy pilarskiej (2) na klin rozdzielający(3).
2. Zamontować śrubę za pomocą nakrętki radełkowanej (32) i podkładki, jak pokazano na rysunku.
3. Dokręcić śrubę (32). Ostona tarczy piły musi zachować swo- bode ruchu.
4. Demontaż należy przeprowadzać w odwrotnej kolejności. Uwaga! Przed rozpoczęciem cięcia należy opuścić ostonę tarczy piły (2) na obrabiany element.

Podłączanie systemu odciągu ( Ilustr. 24)

1. Podłączyć wąż ssawny do adaptera systemu odciągu (17). Wąż ssawny zabezpieczyć ewentualnie za pomocą obejmy, aby zapobiec ześlizgnięciu się węża z adaptera systemu odciągu (17).
2. Odkurzacz domowy nie nadaje się do odsysania wiórów. Użyć do tego celu odkurzacza uniwersalnego lub prawdziwego systemu odciągu wiórów.

Przed uruchomieniem

• Maszynę należy zainstalować w sposób stabilny, tzn. należy ją przykręcić do podstawy.

• Przed uruchomieniem wszystkie ostony i elementy ochronne muszą być prawidłowo zamontowane.
  • Tarcza piły musi mieć możliwość swobodnego obrotu.

• W przypadku obrabianego już drewna uważać na ciała obce, jak np. gwoździe lub śruby, itd.

• Przed wciśnięciem włącznika/wyłącznika upewnić się, czy tarcza piły jest prawidłowo zamontowana i czy części ruchome pracują lekko.
• Przed podłączeniem maszyny sprawdzić, czy dane na tabliczce znamionowej są zgodne z danymi sieci.
• Maszynę podłączać tylko do prawidłowo zainstalowanego gniazda ze stykiem ochronnym, zabezpieczonego bezpiecznikiem min. 16 A.
• Podłączaj urządzenie tylko do gniazdek wyposażonych w RCD (Residual Current Device) o wartości nie większej od 30 mA.

Przed pierwszym uruchomieniem sprawdzić prawidłowe osadzenie zewnętrznego kołnierza tarczy pilarskiej.

Obstuga

Załączanie i wyłączanie (Ilustr. 3)

• Piłę można włączyć przez wciśnięcie zielonego przycisku „I” (13). Przed rozpoczęciem cięcia odczekać, aż tarcza piły osiągnie swoją maksymalną prędkość obrotową.
• Aby ponownie wyłączyć piłę, należy wcisnąć czerwony przycisk „0” (13).

Zmiana prędkości obrotowej (Ilustr. 3)

Za pomocą przełącznika prędkości obrotowej można zmieniać pomiędzy dwoma prędkościami obrotowymi silnika:

3200 min ^-1

5000 min ^-1

Ustawianie głębokość cięcia (Ilustr. 3)

Obracając korbę (12) można ustawić tarczę pilarską na żądaną głębokość cięcia (płynnie).

- W prawo: większa głębokość cięcia

- W lewo: mniejsza głębokość cięcia

Ustawić tarczę pilarską w taki sposób, aby wystawata około

5 mm powyżej ciętego materiału

Sprawdzić ustawienie wykonując próbne cięcie.

Praca z prowadnicą równoległa

Ustawianie szerokość cięcia (Ilustr. 16-17)

• W przypadku podłużnego cięcia elementów drewnianych należy użyć prowadnicy równoległej (16).
• Prowadnicę równoległą należy zamontować po prawej stronie tarczy piły (4).
• Na prowadnicy szynowej (16) znajdują się 2 skale (o/n). Wskazują one odstęp między prowadnicą równoległą (16) i tarczą piły(4) (rys. 25).
• Wybrać odpowiednią skalę w zależności od tego, czy prowadnica równoległa (16) zamontowana jest do obróbki grubego czy cienkiego materiału: wysoka szyna oporowa

(gruby materiał): skala (o) Niska szyna oporowa (cienki materiał): skala (n)

- Prowadnicę równolegta (16) ustawić na żądany wymiar na wzierniku (p) i unieruchomić za pomocą dźwigni mimośrodo-wej (15).

Dźwignia mimośrodowa (15) musi przylegać do szyny oporowej w taki sposób, aby mocowanie było możliwe z użyciem średniej siły.

Jeśli to się nie uda, należy obrócić dźwignię mocującą dalej zgodnie z kierunkiem wskazówek zegara w celu zamocowania lub poluzować ją, obracając w kierunku przeciwnym do kierunku wskazówek zegara.

Ustawianie długości listwy oporowej (llustr. 25)

• Żelazna zasada: Tylny koniec listwy oporowej przylega do wyimaginowanej linii. Ta zaczyna się mniej więcej obok środka tarczy piły i przebiega pod kątem 45° do tyłu.
• Ustawić wymaganą szerokość cięcia.

Regulacja prowadnicy równoległej (llustr. 26)

• Uwaga! Zdejmowanie ostony tarczy piły
• Ustawić tarczę piły (4) na maksymalną głębokość cięcia.
• Ustawić prowadnicę równoległą (16) w taki sposób, aby szyna dotykała tarczy pity.
• Jeśli prowadnica równoległa (16) nie przebiega w jednej linii z tarczą piły (4), należy postąpić w następujący sposób. Odkręcić śruby (r) na prowadnicy równoległej na tyle, aby umożliwiać wyrównywanie prowadnicy równoległej (16) równolegle do tarczy piły (4).
• Ponownie dokręcić śruby (r).

Regulacja skali ogranicznika równoległego (Ilustr. 28)

• Sprawdzić, czy wskaźnik na wzierniku (p) ogranicznika równoległego (16) wskazuje prawidłowe wartości w odniesieniu do linii cięcia. Jeśli tak nie jest, postąpić w następujący sposób:
• Poluzować śrubę (q), którą zamocowany jest wskaźnik na wzierniku (p) ogranicznika równoległego (16). Teraz wskaźnik na wzierniku (p) można ustawić na prawidłową pozycję.
• Teraz ponownie dokręcić śrubę (q) na wzierniku (p).

Ogranicznik poprzeczny (Ilustr. 27)

• Ogranicznik poprzeczny (36) wsunąć do wpustu (33) w stole piły.
• Poluzować śrubę radełkowaną (34).
• Obracać ogranicznik poprzeczny (36) aż do ustawienia żądanego wymiaru kąta. Karb na drążku prowadzącym wskazuje ustawiony kąt.
• Ponownie dokręcić śrubę radełkowaną (34).

Uwaga!

• Nie przesuwać listwy oporowej (35) za daleko w kierunku tarczy piły.
• Odstęp między listwą oporową (35) i tarczą piły (4) powinien wynosić ok. 2 cm.

Regulacja kata ( Ilustr. 27/3)

Za pomocą tarczówki stolarskiej można wykonywać cięcia skośne w lewo pod kątem 0°-45° względem listwy oporowej.

Przed każdym cięciem sprawdzić, czy między listwą oporową (35), przymiarem do cięcia poprzecznego i tarczą piły (4) nie występuje ryzyko kolizji.

- Odkręcić śruba zaciskowa (9)

- Obracając koło ręczne (11) ustawić na skali (10) żądany wymiar kątowy.

- Unieruchomić śruba zaciskowa (9) w żądanym położeniu kątowym.

Używanie lasera ( Ilustr. 29-30)

- Laser (28) pozwala na wykonanie precyzyjnego cięcia piłą tarczową.

- Światło lasera wytwarzane jest przez diodę laserową, zasilaną przez dwie baterie. Światło lasera jest skupiane do jednej linii i wychodzi przez otwór wylotu lasera. Podczas cięcia precyzyjnego linię tą można wykorzystać potem jako znacznik optyczny linii cięcia. Proszę przestrzegać uwag dotyczących bezpieczeństwa pracy z laserem.

- Wkładanie baterii

- Załączenie lasera: Przełącznik Laser Zat./Wyt. (29) ustawić na l. Przełącznik Laser Zat./Wyt. (29) jest przy zamontowanej ostonie tarczy piły (2) dostępny we wgtębieniu w laserze (ilustr. 29). Z otworu wylotowego lasera wychodzi teraz czerwony promień laserowy. Jeśli podczas cięcia poprowadzimy promień laserowy wzdłuż znacznika linii cięcia, otrzymamy czyste cięcia.

- Wyłączanie lasera: Przełącznik Laser Zat./Wył. (29) ustawić na 0. Pomień laserowy gaśnie. W celu oszczędzenia baterii laser wyłączać zawsze, jeśli nie jest potrzebny.

- Promień laserowy może zostać zablokowany przez nagromadzony pył i wióry. Dlatego po każdym użyciu należy usunąć te cząstki (urządzenie wyłączone) z otworu wylotowego lasera.

Regulacja lasera (Ilustr. 30)

Jeśli laser (28) nie wskazuje już prawidłowej linii cięcia, można go wyregulować. W tym celu odkręcić śruby (z). Ustawić laser w taki sposób, aby promień laserowy dotykał zębów tarczy pi-larskiej (4). Dokręcić ponownie śruby (z). Dokręć równomiernie śruby (z) na przemian.

Praca

Wskazówki dotyczące wykonywania pracy

Po każdym nowym ustawieniu zalecamy wykonanie cięcia próbnego w celu sprawdzenia ustawionych wymiarów. Po załączeniu piły odczekać, aż tarcza piły osiągnie swoją maks. prędkość obrotową i dopiero wówczas wykonać cięcie.

Długie obrabiane elementy zabezpieczyć przed przechyleniem na końcu operacji cięcia (np. przy użyciu stojaka z rolką etc.).

Należy stosować jedynie tarcze pił, które oznaczono taką samą lub wyższą liczbą obrotów, jaką podano na elektronarzędziu.

Uwaga przy nacinaniu.

Urządzenie używać tylko z odciągiem wiórów. Regularnie sprawdzać i czyścić kanały odciągowe.

Zastosowanie pił tarczowych:

- 24 zęby: miękkie materiały, wysoki stopień skrawania, gruba linia cięcia

- 48 zęby: twarde materiały, niższy stopień skrawania, węż- sza linia cięcia

Wykonywanie cięć wzdłużnych (Ilustr. 31)

Obrabiany element jest cięty w jego wzdłużnym kierunku. Jedna krawędź obrabianego materiału dociskana jest do prowadnicy równoległej (16), podczas gdy płaska strona przylega do stołu pilarki (1).

Ostone tarczy piły (2) należy zawsze opuścić na obrabiany element. Pozycja robocza podczas cięcia wzdłużnego nie może być nigdy w jednej linii z linią cięcia.

- Ustawić prowadnicę równoległą (16) odpowiednio do wysokości obrabianego elementu i żądanej szerokości.

- Włączyć piłę.

Ułożyć dłonie z zamkniętymi palcami płasko na obrabianym elemencie i przesuwać obrabiany element wzdłuż prowadnicy równoległej (16) w kierunku tarczy piły (4).

- Prowadzenie boczne wykonywać lewą lub prawą dłonią (w zależności od pozycji prowadnicy równoległej) tylko do przedniej krawędzi osłony tarczy piły (2).

- Obrabiany element przesuwać zawsze do końca klina roz-dzielnika (3).

- Odpady z cięcia pozostają na stole piły (1) do chwili, aż tarcza piły (4) znajdzie się ponownie w pozycji spoczynkowej.

- Długie obrabiane elementy zabezpieczyć przed możliwym przechyleniem na końcu operacji cięcia! (np. przy użyciu stojaka z rolką etc.).

Ciecie węższych elementów ( Ilustr. 32)

Ciecie wzdłużne elementów o szerokości mniejszej niż 120 mm należy wykonywać bezwzględnie z pomocą popychacza (18). Popychacz jest zawarty w zestawie. Zużyty lub uszkodzony popychacz niezwłocznie wymienić.

- Ustawić prowadnicę równoległą odpowiednio do przewidzianej szerokości obrabianego elementu.

- Obrabiany element przesuwać do przodu obiema rękami, w pobliżu tarczy piły bezwzględnie użyć do pomocy popychacza (18).

- Obrabiany element przesuwać zawsze do końca klina roz-dzielnika.

Uwaga! W przypadku krótkich elementów popychacza należy użyć już na początku cięcia.

Ciecie bardzo wąskich elementów (IIustr. 33)

Do cięcia wzdłużnego bardzo wąskich elementów o szerokości 30 mm i mniejszej bezwzględnie konieczne jest użycie popychacza.

Popychacz nie jest zawarty w zestawie! (Dostępny w wyspecjalizowanych sklepach) Zużyty popychacz należy niezwłocznie wymienić.

- Ustawić prowadnicę równoległą na szerokość cięcia obrabianego materiału.

- Docisnąć element popychaczem do listwy oporowej i przesuwac go popychaczem (18) do końca klina rozdzielnika.

Wykonywanie cięć skośnych (Illustr. 34)

Cięcia skośne wykonuje się zasadniczo z użyciem prowadnicy równoległej (16).

• Ustawić tarczę piły (4) na żądany wymiar kątowy.
• Ustawić prowadnicę równoległą (16) w zależności od szerokości i wysokości obrabianego elementu
• Wykonać cięcie odpowiednio do szerokości obrabianego elementu.

Wykonanie cięć poprzecznych (Ilustr. 27, 35)

• Wsunąć ogranicznik poprzeczny (36) w jeden z obydwu wpustów (33) stołu pilarki. Ustawić na żądany wymiar kątowy. Jeżeli tarcza piły (4) ma zostać ustawiona dodatkowo skośnie, użyć lewego wpustu (33). Dzięki temu dłoń operatora i ogranicznik poprzeczny nie będą dotykać ostony tarczy piły.
• Obrabiany element docisnąć mocno do ogranicznika poprzecznego (36).
• Włączyć piłę.
• Przesuwać ogranicznik poprzeczny i obrabiany element w kierunku tarczy piły, aby wykonać cięcie.
• Uwaga: Zawsze mocno trzymać prowadzony element, nigdy wolny element, który jest odcinany.
• Ogranicznik poprzeczny (36) zawsze przesuwać na tyle, aby zapewnić całkowite przecięcie obrabianego elementu.
• Ponownie wyłączyć piłę. Odpady po cięciu usunąć dopiero, gdy tarcza piły całkowicie się zatrzyma.

Ciecie płyt wiórowych

Aby zapobiec wytamaniu ciętych krawędzi podczas cięcia płyt wiórowych, tarczę piły (4) należy ustawić na wysokość nie wyższą niż 5 mm ponad grubość elementu.

Transport (Illustr. 36/37)

1. Przed każdym transportem wyłączyć elektronarzędzie i odłączyć je od zasilania.
2. Zdjąć podłączony ewentualnie wąż ssawny z adaptera systemu odciągu (17).
3. Opuszczanie tarczy pilarskiej odbywa się za pomocą korby (12). Obrót w lewo powoduje opuszczenie tarczy pilarskiej (4) w dół.
4. Elektronarzędzie powinny przenosić co najmniej dwie osoby. Nie chwytać za poszerzenia stołu. Do przenoszenia maszyny używać tylko miejsc pokazanych na (ilustr. 36/37).
5. Elektronarzędzie chronić przed uderzeniami i silnymi wibracjami, np. podczas transportu w pojazdach.
6. Elektronarzędzie zabezpieczyć przed przechylaniem i obsunięciem.
7. Nigdy nie używać elementów ochronnych do manipulacji lub transportu urządzenia.

Czyszczenie i konserwacja

Przed wykonaniem jakiejkolwiek prac związanych z ustawieniem, utrzymaniem lub naprawą urządzenia należy wyciągnąć wohl sieciowy.

Wykonanie prac naprawczych i konserwacyjnych, które nie zostały opisane w tej instrukcji, powierzać naszym

specjalistom z działu serwisowego. Stosować tylko oryginalne części.

Jeżeli konieczna okaże się wymiana przewodu zasilającego, zalecamy powierzenie jej producentowi lub jego przedstawicielowi, aby uniknąć zagrożeń.

Regularnie wykonywać opisane poniżej zabiegi czyszczenia i konserwacji. Zapewni to długie i niezawodne użytkowanie urządzenia.

Czyszczenie

Nie wolno chlapać wodą na urządzenie, ani wkładać urządzenia do wody. Istnieje niebezpieczeństwo porażenia prądem elektrycznym.

• Zabezpieczenia, szczeliny wentylacyjne i obudowę silnika chronić najlepiej jako to możliwe przed pyłem i zanieczyszczeniami. Wycierać urządzenie czystą ściereczką lub przedmuchać je sprężonym powietrzem z niską wartością ciśnienia.
• Zalecamy czyszczenie urządzenia bezpośrednio po każdym użyciu.
  • Tarcze piły należy regularnie czyścić.
• Zabrudzenia, np. żywicę, należy usuwać z tarcz piły jedynie za pomocą rozpuszczalników, które nie będą negatywnie wpływać na właściwości tarcz piły.
• Powierzchnie zanieczyszczone żywicą należy czyścić przy użyciu dobrze wyciśniętej, nawilżonej letnią wodą ściereczki. Należy zwracać uwagę, aby do wnętrza obudowy nie dostawały się płyny!
  Alternatywnie można stosować specjalny środek czyszczący (środek rozpuszczający żywicę) lub spray uniwersalny. Należy przestrzegać instrukcji bezpieczeństwa i zaleceń producenta specjalnego środka czyszczącego.
• Nie stosować żadnych środków myjących ani rozpuszczalników; mogłyby one uszkodzić plastikowe elementy urządzenia.
• W celu wydłużenia trwałości narzędzia raz w miesiącu naoliwić części wirujące. Nie oliwić silnika.

Ogólne prace konserwacyjne

• Przed każdym użyciem należy kontrolować urządzenie i akcesoria pod kątem widocznych usterek, takich jak luźne, zużyte lub uszkodzone części. W razie potrzeby należy je wymieniać.
• Tępą, wygiętą lub uszkodzoną w inny sposób tarczę piły należy wymienić.
• Podczas prac konserwacyjnych na tarczach piły, np. napraw lub ostrzenia, należy koniecznie postępować zgodnie z informacjami przekazanymi przez producenta.

Prace serwisowe i zmiany w zakresie tarcz piły muszą być wykonywane jedynie przez wykwalifikowaną osobę, tzn. osobę z wykształceniem technicznym i doświadczeniem, zapoznaną z wymaganiami konstrukcyjnymi i budową urządzenia oraz z wymaganym poziomem bezpieczeństwa.

Przechowywanie urządzenia

- Przechowuj urządzenie w suchym, zabezpieczonym przed pyłem i niedostępnym dla dzieci miejscu.

Usuwanie i ochrona środowiska

Przekaż urządzenie, jego akcesoria i opakowanie do zgodnej z przepisami o ochronie środowiska naturalnego utylizacji.

Urządzeń elektrycznych nie należy wyrzucać razem z odpadami domowymi.

Zgodnie z dyrektywą europejską 2012/19/UE w sprawie zuży- tego sprzętu elektrycznego i elektronicznego oraz jej transpozy- cją do prawa krajowego zużyte urządzenia elektryczne muszą być zbierane oddzielnie i poddawane recyklingowi w sposób przyjazny dla środowiska.

Recykling alternatywny do żądania zwrotu:

Alternatywnie właściciel urządzenia elektrycznego w przypadku rezygnacji z dalszego użytkowania jest zamiast odsytania produktu zobowiązany do współpracy przy zapewnieniu jego prawidłowej utylizacji. W tym celu stare urządzenie można również pozostawić w odpowiednim punkcie zbiórki, który przeprowadzi utylizację zgodnie z krajowymi przepisami dotyczącymi recyklingu i gospodarki odpadami. Przepisy te nie obejmują akcesoriów i środków pomocniczych dotączonych do starych urządzeń, które nie zawierających elementów elektrycznych.

• Oddaj urządzenie w punkcie recy-klingu. Użyte do produkcji urządzenia części plastikowe i metalowe mogą zostać od siebie precyzyjnie oddzielone, a następnie poddane utylizacji. Zwróć się po poradę do naszego Centrum Serwisowego.
• Utylizację przestanych nam uszkodzonych urządzeń przeprowadzamy bezpłatnie.

Części zamienne / Akcesoria

Części zamienne i akcesoria można zakupić na www.grizzlytools-service.eu

W przypadku problemów z zamawianiem należy skorzystać z formularza kontaktowego. W razie kolejnych pytań należy zwracać się do „Service-Center” (patrz strona 75).

(2) Ostona tarczy tnącej. ......Numer zamówienia 91106125
(4) Tarcza tnąca 24 zęby......Numer zamówienia 13800400
(4) Tarcza tnąca 48 zęby......Numer zamówienia 13800409
(6) Poszerzenie stołu (prawo).....Numer zamówienia 91106128
(7) Prowadnica szynowa.....Numer zamówienia 91106122
(8) Skala......Numer zamówienia 91106124
(9) Koło ręczne......Numer zamówienia 91106129
(10) Część dolna korpusu ......Numer zamówienia 91106127
(13) Włącznik, wyłącznik......Numer zamówienia 91106123
(16) Prowadnica równoległa .....Numer zamówienia 91106120
(18) Popychacz ...... Numer zamówienia 91104950
(28) Laser...... Numer zamówienia 91106126
(36) Ogranicznik poprzeczny.....Numer zamówienia 91106121

Poszukiwanie błędów

Problem Możliwa przyczyna Sposób usunięcia problemu
1. Tarcza piły ulega obluzowaniu po wyłączeniu silnika	Nakrętka mocująca za słabo dokręcona Dokręcić	nakrętkę mocującą z prawym gwin-tem
2. Silnik nie uruchamia się	a) Awaria bezpiecznika sieciowego	a) Sprawdzić bezpiecznik sieciowy
	b) Kabel przedłużający uszkodzony b) Wymienić kabel przedłużający
	c) Potączenia z silnikiem lub przełącznik nie OK	c) Zlecić sprawdzenie przez elektryka
	d) Silnik lub przełącznik uszkodzony d) Zlecić sprawdzenie przez elektryka
3. Nieprawidłowy kierunek obrotu silnika	Kondensator uszkodzony	Zlecić sprawdzenie przez elektryka
4. Silnik nie rozwija mocy, re-aguje bezpiecznik	a) Przekrój kabla przedłużającego niewystarczający	a) Patrz Przyłącze elektryczne
	b) Przeciążenie spowodowane tępą tarczą piły	b) Wymienić tarczę piły
5. Spalone miejsca na powierzchni cięcia	a) Tępa tarcza piły	a) Naostrzyć tarczę piły, ewent. wymienić
	b) Nieprawidłowa tarcza piły	b) Wymienić tarczę piły

Gwarancja

Szanowna Klientko, Szanowny Kliencie,

na zakupione urządzenie otrzymują Państwo 3 lata gwarancji od daty zakupu.

W przypadku wad tego produktu przystugują Państwu ustawowe prawa w stosunku do sprzedawcy produktu. Prawa te nie są ograniczone przez naszą przedstawioną niżej gwarancję.

Warunki gwarancji

Okres gwarancji rozpoczyna się z datą zakupu. Prosimy zachować oryginalny paragon. Będzie on potrzebny jako dowód zakupu.

Jeśli w okresie trzech lat od daty zakupu tego produktu wystąpi wada materiałowa lub fabryczna, produkt zostanie – wedle naszego wyboru – bezpłatnie naprawiony lub wymieniony. Gwarancja zakłada, że w okresie trzech lat uszkodzone urządzenie zostanie przestane wraz z dowodem zakupu (paragonem) z krótkim opisem, gdzie wystąpiła wada i kiedy się pojawiła. Jeśli defekt jest objęty naszą gwarancją, otrzymają Państwo z powrotem naprawiony lub nowy produkt. Wraz z wymianą urządzenia lub ważnej części, zgodnie z art. 581 § 1 aktualnej wersji Kodeksu cywilnego, okres gwarancji rozpoczyna się od nowa.

Okres gwarancji i ustawowe roszczenia z tytułu wad

Okres gwarancji nie wydłuża się z powodu świadczenia gwarancyjnego. Obowiązuje to również dla wymienionych lub naprawionych części. Ewentualne uszkodzenia i wady istniejące już w momencie zakupu należy zgłosić bezzwłocznie po rozpakowaniu. Naprawy przypadające po upływie okresu gwarancji są odpłatne.

Zakres gwarancji

Urządzenie wyprodukowano z zachowaniem staranności zgodnie z surowymi normami jakościowymi i dokładnie sprawdzono przed wysyłką.

Gwarancja obowiązuje dla wad materiałowych lub fabrycznych. Gwarancja nie rozciąga się na części produktu, które podlegają normalnemu zużyciu i można je uznać za części zużywalne (np. filtry lub nasadki), oraz na uszkodzenia części delikatnych (np. przełączniki, akumulatory lub elementy szklane).

Gwarancja przepada, jeśli produkt został uszkodzony, nie był zgodnie z przeznaczeniem użytkowany i konserwowany. Użytkowanie zgodnie z przeznaczeniem wiąże się z przestrzeganiem wszystkich wskazówek zawartych w instrukcji obsługi. Należy bezwzględnie unikać zastosowań i działań, których odradza się lub przed którymi ostrzega się w instrukcji obsługi.

Produkt jest przeznaczony do użytku prywatnego, a nie komercyjnego. W przypadku niewłaściwego i nieodpowiedniego obchodzenia się z urządzeniem, stosowania „na siłę” i zabiegów, które nie zostały przeprowadzone przez nasz autoryzowany oddział, gwarancja wygasa.

Realizacja w przypadkach objętych gwarancją

Aby zagwarantować szybkie przetworzenie Państwa sprawy, prosimy o przestrzeganie poniższych wskazówek:

• W przypadku wszelkich zapytań prosimy o przygotowanie paragonu i numeru artykułu jako dowodu zakupu (IAN 360590_2010).
• Numer artykułu znajduje się na tabliczce znamionowej.
• W przypadku wystąpienia usterek lub innych wad prosimy o skontaktowanie się z wymienionym niżej działem serwisowym telefonicznie lub mailowo. Uzyskają Państwo wówczas szczegółowe informacje na temat realizacji reklamacji.

- Uszkodzony produkt mogą Państwo wystać po skontaktowaniu się z naszym działem obstugi klienta, załączając dowód zakupu (paragon) i określając, na czym polega wada i kiedy wystąpiła, bezpłatnie na podany adres serwisu. Aby uniknąć problemów z odbiorem i dodatkowych kosztów, prosimy o wystanie przesyłki na adres, który Państwu podano. Należy się upewnić, żeby wysyłka nie nastąpiła odpłatnie, jako ponadwymiarowa, ekspresowo lub na innych specjalnych warunkach. Prosimy o przestanie urządzenia wraz ze wszystkimi częściami wyposażenia otrzymanymi przy zakupie i zadbanie o wystarczająco bezpieczne opakowanie.

Serwis naprawczy

Naprawy, które nie są objęte gwarancją, można zlecić odpłatnie w naszym oddziale serwisowym. Serwis sporządzi Państwu kosztorys naprawy.

Podejmujemy się wyłącznie naprawy urządzeń, które zostały prawidłowo zapakowane i ofrankowane.

Uwaga: Prosimy o przestanie czystego urządzenia ze wskazaniem usterki.

Urządzenia przestane dla nas odpłatnie, jako przesyłka ponadwymiarowa, ekspresowa lub na innych warunkach specjalnych, nie zostaną odebrane.

Utylizację przestanych do nas uszkodzonych urządzeń przeprowadzamy bezpłatnie.

Service-Center

Serwis Polska

Tel.: [phone]

E-Mail: [e-mail]

IAN 360590_2010

Importer

Prosimy mieć na uwadze, że poniższy adres nie jest adresem serwisu. Prosimy o kontakt z wymienionym wyżej centrum serwisowym.

Priečny doraz (obr. 27)

• Priečny doraz (36) zasuňte do drážky (33) stola píly.
• Uvolnite skrutku s ryhovanou hlavou (34).
• Priečny doraz (36) otáčajte, kým nenastavíte požadovaný uhol. Zárez na vodiacej tyči ukazuje nastavený uhol.
• Opät' dotiahnite skrutku s ryhovanou hlavou (34).

Pozor!

Rezanie pozdížnych rezov (obr. 31)

Rezanie priečnych rezov (obr. 27, 35)

PL	Tłumaczenie oryginalnej deklaracji zgodności WE
Niniejszym oświadczamy, że konstrukcjaStotowa piła tarczowatypu PTKS 2000 G5Numer seryjny 000001 - 115211spełnia wymogi odpowiednich Dyrektyw UE w ich aktualnie obowiązującym brzmieniu:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
W celu zapewnienia zgodności z powyższymi dyrektywami zastosowano następujące normy harmonizujące oraz normy i przepisy krajowe:
EN 62841-1:2015 • EN 62841-3-1:2014/A11:2017 • EN 55014-1:2017 • EN 55014-2:2015EN IEC 61000-3-2:2019 • EN 61000-3-3:2013/A1:2019 • EN ISO 12100:2010EN 61010-1:2010 • EN 60825-1:2014 • EN 847-1:2017 • EN IEC 63000:2018
Placówka zgłoszenia: TÜV SÜD Product Service GmbH Ridlerstraße 65 80339 München Germany, NB 0123Zaświadczenie o wzorze konstrukcyjnym nr.: M6A 036607
De exclusieve verantwoordelijkheid voor de uitgifte van deze conformiteitsverklaring wordt gedragen door de fabrikant :
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany15.06.2021	Christian FrankOsoba upoważniona do sporządzaniadokumentacji technicznej

* Wyżej opisany przedmiot deklaracji spełnia wymogi dyrektywy 2011/65/UE Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym
