BEDIENUNGSANLEITUNG PTKS 2000 G5 PARKSIDE

Originalbetriebsanleitung

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

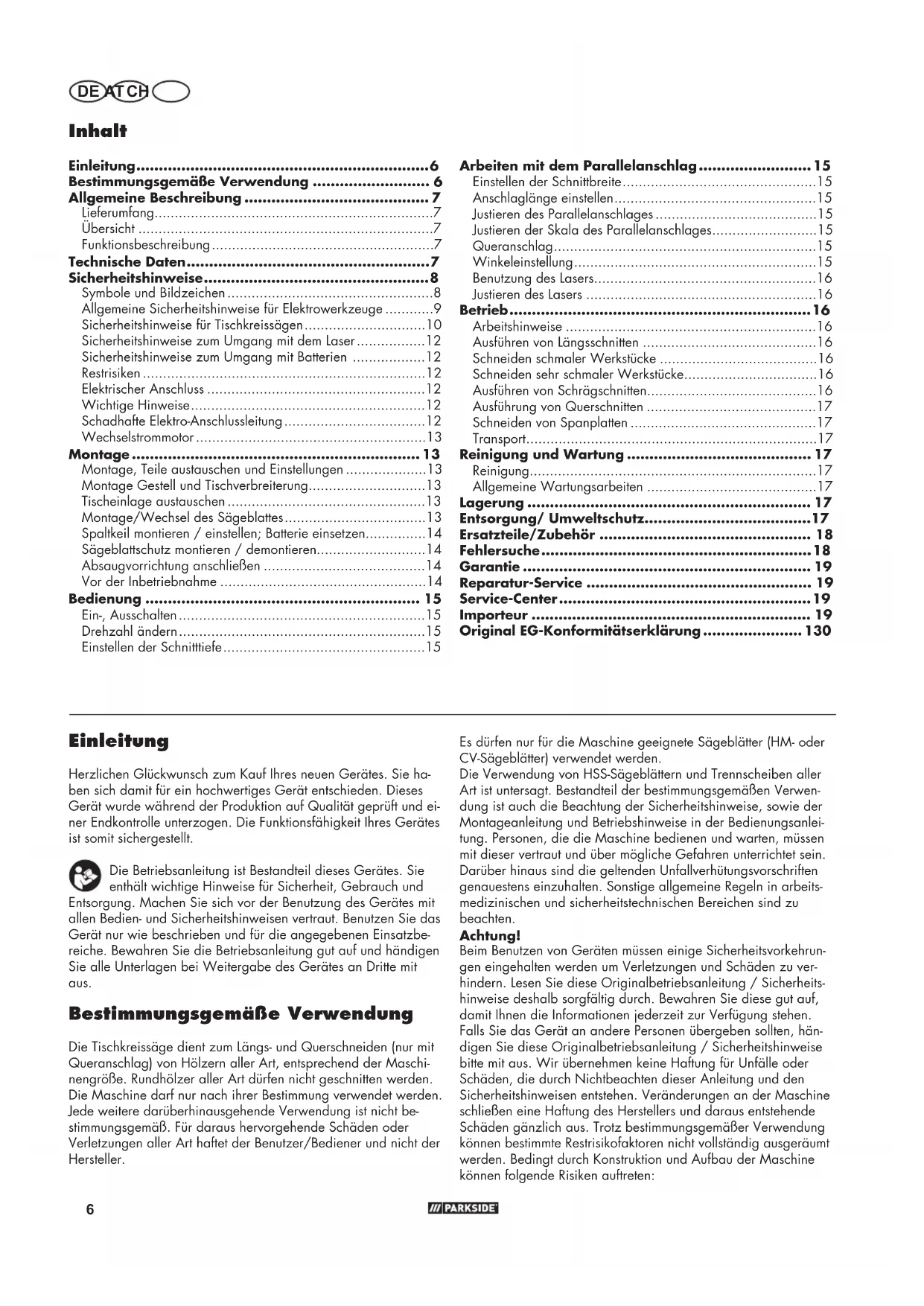

Bestimmungsgemäße Verwendung 6

Allgemeine Beschreibung 7

Lieferumfang....7

Übersicht 7

Funktionsbeschreibung 7

Technische Daten....7

Sicherheitshinweise....8

Symbole und Bildzeichen 8

Allgemeine Sicherheitshinweise für Elektrowerkzeuge .....9

Sicherheitshinweise für Tischkreissägen....10

Sicherheitshinweise zum Umgang mit dem Laser....12

Sicherheitshinweise zum Umgang mit Batterien 12

Restrisiken 12

Elektrischer Anschluss 12

Wichtige Hinweise....12

Schadhafte Elektro-Anschlussleitung....12

Wechselstrommotor 13

Montage 13

Montage, Teile austauschen und Einstellungen 13

Montage Gestell und Tischverbreiterung......13

Tischeinlage austauschen 13

Montage/Wechsel des Sägeblattes....13

Spaltkeil montieren / einstellen; Batterie einsetzen......14

Sägeblattschutz montieren / demontieren....14

Absaugvorrichtung anschließen 14

Vor der Inbetriebnahme 14

Bedienung 15

Ein-, Ausschalten....15

Drehzahl ändern....15

Einstellen der Schnittiefe....15

Arbeiten mit dem Parallelanschlag....15

Einstellen der Schnittbreite....15

Anschlaglänge einstellen....15

Justieren des Parallelanschlages....15

Justieren der Skala des Parallelanschlages....15

Queranschlag....15

Winkeleinstellung....15

Benutzung des Lasers....16

Justieren des Lasers 16

Betrieb......16

Arbeitshinweise 16

Ausführen von Längsschnitten 16

Schneiden schmaler Werkstücke 16

Schneiden sehr schmaler Werkstücke....16

Ausführen von Schrägschnitten....16

Ausführung von Querschnitten 17

Schneiden von Spanplatten 17

Transport....17

Reinigung und Wartung 17

Reinigung....17

Allgemeine Wartungsarbeiten 17

Lagerung 17

Entsorgung/ Umweltschutz......17

Ersatzteile/Zubehör 18

Fehlersuche....18

Garantie 19

Reparatur-Service 19

Service-Center 19

Importeur 19

Original EG-Konformitätserklärung 130

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und

Entsorgung. Machen Sie sich vor der Benutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Die Tischkreissäge dient zum Längs- und Querschneiden (nur mit Queranschlag) von Hölzern aller Art, entsprechend der Maschinengröße. Rundhölzer aller Art dürfen nicht geschnitten werden. Die Maschine darf nur nach ihrer Bestimmung verwendet werden. Jede weitere darüberhinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgehende Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Es dürfen nur für die Maschine geeignete Sägeblätter (HM- oder CV-Sägeblätter) verwendet werden.

Die Verwendung von HSS-Sägeblättern und Trennscheiben aller Art ist untersagt. Bestandteil der bestimmungsgemäßen Verwendung ist auch die Beachtung der Sicherheitshinweise, sowie der Montageanleitung und Betriebshinweise in der Bedienungsanleitung. Personen, die die Maschine bedienen und warten, müssen mit dieser vertraut und über mögliche Gefahren unterrichtet sein. Darüber hinaus sind die geltenden Unfallverhütungsvorschriften genauestens einzuhalten. Sonstige allgemeine Regeln in arbeitsmedizinischen und sicherheitstechnischen Bereichen sind zu beachten.

Achtung!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden um Verletzungen und Schäden zu verhindern. Lesen Sie diese Originalbetriebsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Bewahren Sie diese gut auf, damit Ihnen die Informationen jederzeit zur Verfügung stehen. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Originalbetriebsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen. Veränderungen an der Maschine schließen eine Haftung des Herstellers und daraus entstehende Schäden gänzlich aus. Trotz bestimmungsgemäßer Verwendung können bestimmte Restrisikofaktoren nicht vollständig ausgeräumt werden. Bedingt durch Konstruktion und Aufbau der Maschine können folgende Risiken auftreten:

• Berührung des Sägeblattes im nicht abgedeckten Sägebereich.
• Eingreifen in das laufende Sägeblatt (Schnittverletzung)
• Rückschlag von Werkstücken und Werkstückteilen.
• Sägeblattbrüche.
• Herausschleudern von fehlerhaften Hartmetallteilen des Sägeblattes.
• Gehörschäden bei Nichtverwendung des nötigen Gehörschutzes.
• Gesundheitsschädliche Emissionen von Holzstäuben bei Verwendung in geschlossenen Räumen.

Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Bei gewerblichem Einsatz erlischt die Garantie. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Allgemeine Beschreibung

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist:

• Sägetisch mit vormontiertem
  hartmetallbestückten Sägeblatt 24 Zähne
  hartmetallbestücktes Sägeblatt 48 Zähne (zusätzlich beiliegend)
• Sägeblattschutz mit Befestigungsmaterial
• Spaltkeil
  Laser
• Batterien 1,5V AAA (2x)
• Führungsschienen
• Parallelanschlag
• Anschlagschiene
• Queranschlag
• Tischverbreiterung (2x)
• Schiebestock
• Standbeine (4x)
• Mittelstreben kurz (2x)
• Mittelstreben lang (2x)
• Gummifüße (4x)
• Standbügel (2x)
• Tischstützen kurz (4x)
• Originalbetriebsanleitung

Montagematerial

(a) Sechskantschraube mit Bund, 16 Stück
(b) Schlossschraube, 20 Stück;
(c) U-Scheibe, 20 Stück;
(d) Federring, 20 Stück;
(e) Muttern, 28 Stück

Werkzeug

Zusätzlich benötigtes Werkzeug

- Kreuzschlitzschraubendreher

Die Abbildung der wichtigsten Funktionsteile finden Sie auf den Ausklappseiten.

Übersicht

1 Sägetisch ägeblattschutz

3 Spaltkeil (nicht sichtbar)

4 Sägeblatt (nicht sichtbar)

5 Tischeinlage

6 Tischverbreiterung

7 Führungsschienen

8 Skala

9 Handrad

10 Untergestell

11 Klemmschraube

12 Kurbel

13 Ein-/Ausschalter

14 Drehzahlschalter

15 Exzenterhebel

16 Parallelanschlag

2 17 Absaugadapter Schiebestock

4 19 Standbeine (4x)
20 Mittelstreben, kurz (2x)
21 Mittelstreben, lang (2x)
22 Gummifüße (4x)
23 Standbügel (2x)

5 24 Tischstützen, kurz

7 25 Befestigungspunkte

18 26 Senkkopfschrauben Tischeinlage

19-27 Befestigungsschraube Spaltkeil

22 28 Laser 29 Schalter Laser 30 Schraube Batteriefach

31 Batteriefachabdeckung

23 32 Schraube mit Rändelmutter

27 33 Nut Rändelschraube

35 Anschlagschiene

36 Queranschlag

Funktionsbeschreibung

Die Tischkreissäge dient zum Längs- und Querschneiden (nur mit Queranschlag) von Hölzern aller Art, entsprechend der Maschinengröße. Rundhölzer aller Art dürfen nicht geschnitten werden.

Technische Daten

Tischkreissäge....PTKS 2000 G5

Wechselstrommotor 230-240 V\~, 50 Hz

Leerlaufdrehzahl n. 5000 min ^-1 Leistungsaufnahme 1800 W (S1) ^* Leistungsaufnahme 2000 W (S6 40%) ^

Leerlaufdrehzahl n _2 ......3200 min ^-1 Leistungsaufnahme......500 W (S1) ^**

Betriebsart.... S6 40%*, S1**

Schutzklasse ....☐ II

Schutzart....IPXO

Hartmetallsägeblatt (zu verwendende Abmessungen)
·s·s 254 × 30 × 2,8 mm oder 254 × 30 × 2,6 mm
Stammblattdicke Sägeblatt 1,8 mm
Leerlaufdrehzahl Sägeblatt, n max. 7000 min ^-1
Anzahl der Zähne 24 / 48
Dicke Spaltkeil 2,5 mm
min. Maß Werkstück BxLxH....10x50x1 mm
Tischgröße 580 x 545 mm
Tischgröße mit allen Erweiterungen ....580 x 1010 mm
Schnitthöhe max. 90°....85 mm
Schnitthöhe max. 45°....63 mm
Höhenverstellung....0 - 85 mm
Sägeblatt schwenkbar 90 - 45°
Absauganschluß 34 mm
Gewicht ca. 21,5 kg
Laserklasse 2
Wellenlänge Laser....650 nm
Leistung Laser .... < 1 mW
Stromversorgung Lasermodul 2 x 1,5 V Micro (AAA)
Schalldruckpegel (L nA ) 93,7 dB(A); K nA = 3 dB
Schallleistungspegel (L WA ) gemessen....106,7 dB(A); K WA = 3 dB garantiert....108 dB(A)

* Betriebsart S6 40%: Durchlaufbetrieb mit Aussetzbelastung (Spieldauer 10 min). Um den Motor nicht unzulässig zu erwärmen darf der Motor 40% der Spieldauer mit der angegebenen Nennleistung betrieben werden und muss anschließend 60% der Spieldauer ohne Last weiterlaufen.

** Betriebsart S1: Dauerlauf mit konstanter Belastung

Dieses Gerät ist für den Betrieb an einem Stromversorgungsnetz mit einer Systemimpedanz (Innenwiderstand des Netzes) Zmax am Übergabepunkt (Hausanschluss) von maximal 0,5367 Ohm vorgesehen. Der Anwender hat sicherzustellen, dass das Gerät nur an einem Stromversorgungsnetz betrieben wird, das die Anforderungen erfüllt. Wenn nötig, kann die Systemimpedanz beim lokalen Energieversorgungsunternehmen erfragt werden.

• Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.
• Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Warnung:

Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird. Es ist notwendig, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Schwingungsbelastung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Sicherheitshinweise

ACHTUNG! Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten. Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Symbole und Bildzeichen

Bildzeichen auf dem Gerät:

Lesen Sie die Bedienungsanleitung aufmerksam durch.

Tragen Sie Augenschutz.

Tragen Sie Gehörschutz.

Tragen Sie einen Atemschutz.

Achtung - Risiko einer Verletzung. Greifen Sie niemals in das laufende Sägeblatt.

Setzen Sie die Maschine nicht dem Regen aus. Das Gerät darf weder feucht sein, noch in feuchter Umgebung betrieben werden.

Achtung! - Laserstrahlung. Nicht in den Strahl blicken. Laser Klasse 2

Achtung! - Laserstrahlung Nicht in den Strahl blicken! Laser Klasse 2 Laserspezifikation nach EN 60825-1:2014 λ= 650 nm P₀ < 1 mW Attention! - laser radiation Do not stare into beam! class 2 laser product laser specification according to EN 60825-1:2014 λ= 650 nm P₀ < 1 mW

Diese Kennzeichnung ist am Sägeblattschutz angebracht.

Schutzklasse II (Doppelisolierung)

Elektrogeräte gehören nicht in den Hausmüll.

Drehzahlschalter 3200 min ^-1

Drehzahlschalter 5000 min ^-1

Bildzeichen zusätzlich auf den Sägeblättern:

Achtung - ein beschädigtes Sägeblatt darf keinesfalls weiter verwendet werden. Sägeblatt unverzüglich austauschen.

Symbole in der Anleitung:

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden.

Gefahr von Unfällen und Verletzungen durch elektrischen Schlag.

Gebotszeichen (anstelle des Ausrufungszeichens ist das Gebot erläutert) mit Angaben zur Verhütung von Schäden.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät.

Ziehen Sie vor jeglicher Einstellung, Instandhaltung oder Instandsetzung den Netzstecker.

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Elektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzleitung) und auf akkubetriebene Elektrowerkzeuge (ohne Netzleitung).

1) ARBEITSPLATZSICHERHEIT

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Elektrowerkzeug verlieren.

2) ELEKTRISCHE SICHERHEIT

a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen, wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrogerät erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elekrischen Schlages.
f) Wenn der Betrieb des Elektrowerkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

3) SICHERHEIT VON PERSONEN

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elektrowerkzeugs befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegen- den Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, sind diese anzuschließen und richtig zu verwenden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln für Elektrowerkzeuge hinweg, auch wenn Sie nach vielfachem Gerbrauch mit dem Elektrowerkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.
a) Überlasten Sie das Elektrowerkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechseln oder das Elektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

4) VERWENDUND UND BEHANDLUNG DES ELEKTRO-WERKZEUGS

d) Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeug benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elektrowerkzeugs in unvorhergesehenen Situationen.

5) Service:

a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt.

Sicherheitshinweise für Tischkreissägen

1) Schutzabdeckungsbezogene Sicherheitshinweise
a) Lassen Sie Schutzabdeckungen montiert. Schutzabdeckungen müssen in funktionsfähigem Zustand und richtig montiert sein. Lockere, beschädigte oder nicht richtig funktionierende Schutzabdeckungen müssen repariert oder ersetzt werden.
b) Stellen Sie vor dem Einschalten des Elektrowerkzeugs sicher, dass das Sägeblatt nicht die Schutzabdeckung, den Spaltkeil oder das Werkstück berührt. Versehentlicher Kontakt dieser Komponenten mit dem Sägeblatt kann zu einer gefährlichen Situation führen.
c) Justieren die den Spaltkeil gemäß der Beschreibung in dieser Betriebsanleitung. Falsche Abstände, Position und Ausrichtung können der Grund dafür sein, dass der Spaltkeil einen Rückschlag nicht wirksam verhindert.
d) Damit der Spaltkeil funktionieren kann, muss er auf das Werkstück einwirken. Bei Schnitten in Werkstücke, die zu kurz sind, um den Spaltkeil in Eingriff kommen zu lassen, ist der Spaltkeil unwirksam. Unter diesen Bedingungen kann ein Rückschlag nicht durch den Spaltkeil verhindert werden.
e) Verwenden Sie das für den Spaltkeil passende Sägeblatt. Damit der Spaltkeil richtig wirkt, muss der Sägeblattdurchmesser zu dem entsprechenden Spaltkeil passen, das Stammblatt des Sägeblatts dünner als der Spaltkeil sein und die Zahnbreite mehr als die Spaltkeildicke betragen.

2) Sicherheitshinweise für Sägeverfahren
a) GEFAHR: Kommen Sie mit Ihren Fingern und Händen nicht in die Nähe des Sägeblatts oder in den Sägebereich. Ein Moment der Unachtsamkeit oder ein Ausrutschen könnte Ihre Hand zum Sägeblatt hin lenken und zu ernsthaften Verletzungen führen.
b) Führen Sie das Werkstück nur entgegen der Drehrichtung dem Sägeblatt zu. Zuführen des Werkstücks in der gleichen Richtung wie die Drehrichtung des Sägeblatts oberhalb des Tisches kann dazu führen, dass das Werkstück und Ihre Hand in das Sägeblatt gezogen werden.
c) Verwenden Sie bei Längsschnitten niemals den Gehrungsanschlag zur Zuführung des Werkstücks, und verwenden Sie bei Querschnitten mit dem Gehrungsanschlag niemals zusätzlich den Parallelanschlag zur Längeneinstellung. Gleichzeitiges Führen des Werkstücks mit dem Parallelanschlag und dem Gehrungsanschlag erhöht die Wahrscheinlichkeit, dass das Sägeblatt klemmt und es zum Rückschlag kommt.
d) Üben Sie bei Längsschnitten die Zuführkraft auf das Werkstück immer zwischen Anschlagschiene und Sägeblatt aus. Verwenden Sie einen Schiebestock, wenn der Abstand zwischen Anschlagschiene und Sägeblatt weniger als 150 mm, und einen Schiebeblock, wenn der Abstand weniger als 50 mm beträgt. Derartige Arbeitshilfsmittel sorgen dafür, dass Ihre Hand in sicherer Entfernung zum Sägeblatt bleibt.
e) Verwenden sie nur den mitgelieferten Schiebestock des Herstellers oder einen, der anweisungsgemäß hergestellt ist. Der Schiebestock sorgt für ausreichenden Abstand zwischen Hand und Sägeblatt.
f) Verwenden Sie niemals einen beschädigten oder angesägten Schiebestock. Ein beschädigter Schiebestock kann brechen und dazu führen, dass Ihre Hand in das Sägeblatt gerät.
g) Arbeiten Sie nicht „freihändig“. Verwenden Sie immer den Parallelanschlag oder den Gehrungsanschlag, um das Werkstück anzulegen und zu führen. „Freihändig“ bedeutet, das Werkstück statt mit Parallelanschlag oder Gehrungsanschlag mit den Händen zu Stützen oder zu führen. Freihändiges Sägen führt zu Fehlausrichtung, Verklemmen und Rückschlag.
h) Greifen Sie nie um oder über ein sich drehendes Sägeblatt. Das Greifen nach einem Werkstück kann zu unbeabsichtigter Berührung mit dem sich drehenden Sägeblatt führen.
i) Stützen Sie lange und/oder breite Werkstücke hinter und/oder seitlich des Sägetischs ab, so dass deise waagrecht bleiben. Lange und/oder breite Werkstücke neigen dazu, am Rand des Sägetischs abzukippen; dies führt zum Verlust der Kontrolle, Verklemmen des Sägeblatts und Rückschlag.
j) Führen Sie das Werkstück gleichmäßig zu. Verbiegen oder verdrehen Sie das Werkstück nicht. Falls das Sägeblatt verklemmt, schalten Sie das Elektrowerkzeug sofort aus, ziehen Sie den Netzstecker und beheben Sie die Ursache für das Verklemmen. Das Verklemmen des Sägeblatts durch das Werkstück kann zu Rückschlag oder zum Blockieren des Motors führen.
k) Entfernen Sie abgesägtes Material nicht, während die Säge läuft. Abgesägtes Material kann sich zwischen Sägeblatt und Anschlagschiene oder in der Schutzabdeckung festsetzen und beim Entfernen Ihre Finger in das Sägeblatt ziehen. Schalten Sie die Säge aus und warten Sie, bis das

Sägeblatt zum Stillstand gekommen ist, bevor Sie das Material entfernen.

1) Verwenden Sie für Längsschnitte an Werkstücken, die dünner als 2 mm sind, einen Zusatz-Parallelanschlag, der Kontakt mit der Tischoberfläche hat. Dünne Werkstücke können sich unter dem Parallelanschlag verkeilen und zu Rückschlag führen.

3) Rückschlag - Ursachen und entsprechende Sicherheitshinweise

Ein Rückschlag ist die plötzliche Reaktion des Werkstücks infolge eines hakenden, klemmenden Sägeblattes oder eines bezogen auf das Sägeblatt schräg geführten Schnitts in das Werkstück oder wenn ein Teil des Werkstücks zwischen Sägeblatt und Parallelanschlag oder einem anderen feststehenden Objekt eingeklemmt wird.

In den meisten Fällen wird bei einem Rückschlag das Werkstück durch den hinteren Teil des Sägeblatts erfasst, vom Sägetisch angehoben und in Richtung des Bedieners geschleudert.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs der Tischkreissäge. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden.

a) Stellen Sie sich nie in direkte Linie mit dem Sägeblatt. Halten Sie sich immer auf der Seite zum Sägeblatt, auf der sich auch die Anschlagschiene befindet. Bei einem Rückschlag kann das Werkstück mit hoher Geschwindigkeit auf Personen geschleudert werden, die vor und in einer Linie mit dem Sägeblatt stehen.
b) Greifen Sie niemals über oder hinter das Sägeblatt, um das Werkstück zu ziehen oder zu stützen. Es kann zu unbeabsichtigter Berührung mit dem Sägeblatt kommen oder ein Rückschlag kann dazu führen, dass Ihre Finger in das Sägeblatt gezogen werden.
c) Halten und drücken Sie das Werkstück, welches abgesägt wird, niemals gegen das sich drehende Sägeblatt. Drücken des Werkstücks, welches abgesägt wird, gegen das Sägeblatt führt zu Verklemmen und Rückschlag.
d) Richten Sie die Anschlagschiene parallel zum Sägeblatt aus. Eine nicht ausgerichtete Anschlagschiene drückt das Werkstück gegen das Sägeblatt und erzeugt einen Rückschlag.
e) Stützen Sie große Platten ab, um das Risiko eines Rückschlags durch ein klemmendes Sägeblatt zu vermindern. Große Platten können sich unter ihrem Eigengewicht durchbiegen. Platten müssen überall dort abgestützt werden, wo sie die Tischoberfläche überragen.
f) Seien Sie besonders vorsichtig beim Sägen von Werkstücken, die verdreht, verknotet, verzogen sind oder nicht über eine gerade Kante verfügen, an der sie mit einem Gehrungsanschlag oder entlang einer Anschlagschiene geführt werden können. Ein verzogenes, verknotetes oder verdrehtes Werkstück ist instabil und führt zur Fehlausrichtung der Schnittfuge mit dem Sägeblatt, Verklemmen und Rückschlag.
g) Sägen Sie niemals mehrere aufeinander oder hintereinander gestapelte Werkstücke. Das Sägeblatt könnte ein oder mehrere Teile erfassen und einen Rückschlag verursachen.
h) Wenn Sie eine Säge, deren Sägeblatt im Werkstück steckt, wieder starten wollen, zentrieren Sie das Sägeblatt im Sägespalt so, dass die Säge-

zähne nicht im Werkstück verhakt sind. Klemmt das Sägeblatt, kann es das Werkstück anheben und einen Rückschlag verursachen, wenn die Säge erneut gestartet wird.

i) Halten Sie Sägeblätter sauber, scharf und ausreichend geschränkt. Verwenden Sie niemals verzogene Sägeblätter oder Sägeblätter mit rissigen oder gebrochenen Zähnen. Scharfe und richtig geschränkte Sägeblätter minimieren Klemmen, Blockieren und Rückschlag.

4) Sicherheitshinweise für die Bedienung von Tischkreissägen

a) Schalten Sie die Tischkreissäge aus und trennen Sie sie vom Netz, bevor Sie den Tischeinsatz entfernen, das Sägeblatt wechseln, Einstellungen an Spaltkeil oder der Sägeblattschutzabdeckung vornehmen und wenn die Maschine unbeaufsichtigt gelassen wird. Vorsichtsmaßnahmen dienen der Vermeidung von Unfällen.

b) Lassen Sie die Tischkreissäge nie unbeaufsichtigt laufen. Schalten Sie das Elektrowerkzeug aus und verlassen es nicht, bevor es vollständig zum Stillstand gekommen ist. Eine unbeaufsichtigt laufende Säge stellt eine unkontrollierte Gefahr dar.

c) Stellen Sie die Tischkreissäge an einem Ort auf, der eben und gut beleuchtet ist und wo Sie sicher stehen und das Gleichgewicht halten können. Der Aufstellort muss genug Platz bieten, um die Größe Ihrer Werkstücke gut zu handhaben. Unordnung, unbeleuchtete Arbeitsbereiche und unebene, rutschige Böden können zu Unfällen führen.

d) Entfernen Sie regelmäßig Sägespäne und Sägemehl unter dem Sägetisch und/oder von der Staubabsaugung. Angesammeltes Sägemel ist brennbar und kann sich selbst entzünden.

e) Sichern Sie die Tischkreissäge. Eine nicht ordnungsgemäß gesicherte Tischkreissäge kann sich bewegen oder umkippen.

f) Entfernen Sie Einstellwerkzeuge, Holzreste usw. von der Tischkreissäge, bevor Sie diese einschalten. Ablenkung oder mögliche Verklemmungen können gefährlich sein.

g) Verwenden Sie immer Sägeblätter in der richtigen Größe und mit passender Aufnahmebohrung (z.B. rautenförmig oder rund). Sägeblätter, die nicht zu den Montageteilen der Säge passen, laufen unrund und führen zum Verlust der Kontrolle.

h) Verwenden Sie niemals beschädigtes oder falsches Sägeblatt-Montagematerial, wie z.B. Flansche, Unterlegscheiben, Schrauben oder Muttern. Dieses Sägeblatt-Montagematerial wurde speziell für Ihre Säge konstruiert, für sicheren Betrieb und optimale Leistung.

i) Stellen Sie sich nie auf die Tischkreissäge und benutzen Sie die Tischkreissäge nicht als Tritthocker. Es können ernsthafte Verletzungen auftreten, wenn das Elektrowerkzeug umkippt oder wenn Sie versehentlich mit dem Sägeblatt in Kontakt kommen.

i) Stellen Sie sicher, dass das Sägeblatt in der richtigen Drehrichtung montiert ist. Verwenden Sie keine Schleifscheiben oder Drahtbürsten mit der Tischkreissäge. Unsachgemäße Montage des Sägeblattes oder die Benutzung von nicht empfohlenem Zubehör kann zu ernsthaften Verletzungen führen.

Sicherheitshinweise zum Umgang mit dem Laser

• Achtung: Laserstrahlung Nicht in den Strahl blicken Laserklasse 2
• Kennzeichnungen und Warnhinweis befinden sich am Sägeblattschutz (2) in unmittelbarer Nähe des Lasers (28).

Sicherheitshinweise zum Umgang mit Batterien

1 Jederzeit darauf achten, dass die Batterien mit der richtigen Polarität (+ und -) eingesetzt werden, wie sie auf der Batterie angegeben ist.
2 Batterien nicht kurzschließen.
3 Nicht wiederaufladbare Batterien nicht laden.
4 Batterie nicht überentladen!
5 Alte und neue Batterien sowie Batterien unterschiedlichen Typs oder Herstellers nicht mischen! Alle Batterien eines Satzes gleichzeitig wechseln.
6 Verbrauchte Batterien unverzüglich aus dem Gerät entfernen und richtig entsorgen!
7 Batterien nicht erhitzen!
8 Nicht direkt an Batterien schweißen oder löten!
9 Batterien nicht auseinandernehmen!
10 Batterien nicht deformieren!
11 Batterien nicht ins Feuer werfen!
12 Batterien außerhalb der Reichweite von Kindern aufbewahren.
13 Kindern nicht ohne Aufsicht das Wechseln von Batterien gestatten!
14 Bewahren Sie Batterien nicht in der Nähe von Feuer, Herden oder anderen Wärmequellen auf. Legen Sie die Batterie nicht in direkte Sonneneinstrahlung, benutzen oder lagern Sie diese nicht bei heißem Wetter in Fahrzeugen.
15 Unbenutzte Batterien in der Originalverpackung aufbewahren und von Metallgegenständen fern halten. Ausgepackte Batterien nicht mischen oder durcheinander werfen! Dies kann zum Kurzschluss der Batterie und damit zu Beschädigungen, zu Verbrennungen oder gar zu Brandgefahr führen.
16 Batterien aus dem Gerät entnehmen, wenn dieses für längere Zeit nicht benutzt wird, außer es ist für Notfälle!
17 Batterien, die ausgelaufen sind NIEMALS ohne entsprechenden Schutz anfassen. Wenn die ausgelaufene Flüssigkeit mit der Haut in Berührung kommt, sollten Sie die Haut in diesem Bereich sofort unter laufendem Wasser abspülen. Verhindern Sie in jedem Fall, dass Augen und Mund mit der Flüssigkeit in Berührung kommen. Suchen Sie in einem solchen Fall bitte umgehend einen Arzt auf.
18 Batteriekontakte und auch die Gegenkontakte im Gerät vor dem Einlegen der Batterien reinigen.

Restrisiken

Das Elektrowerkzeug ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch können beim Arbeiten einzelne Restrisiken auftreten.

• Gefährdung der Gesundheit durch Strom bei Verwendung nicht ordnungsgemäßer Elektro-Anschlussleitungen.
• Desweiteren können trotz aller getroffener Vorkehrungen nicht offensichtliche Restrisiken bestehen.
• Restrisiken können minimiert werden, wenn die „Sicherheitshinweise“ und die „Bestimmungsgemäße Verwendung“, sowie die Bedienungsanweisung insgesamt beachtet werden.
• Belasten Sie die Maschine nicht unnötig: zu starker Druck

beim Sägen beschädigt das Sägeblatt schnell. Dies kann zu einer Leistungsverminderung der Maschine bei der Verarbeitung und einer Verminderung der Schnittgenauigkeit führen.

• Vermeiden Sie zufällige Inbetriebsetzungen der Maschine: beim Einführen des Steckers in die Steckdose darf die Betriebstaste nicht gedrückt werden.
• Verwenden Sie das Werkzeug, das in diesem Handbuch empfohlen wird. So erreichen Sie, dass Ihre Säge optimale Leistungen erbringt.
• Halten Sie Ihre Hände vom Arbeitsbereich fern, wenn die Maschine in Betrieb ist.
• Bevor Sie Einstell- oder Wartungsarbeiten vornehmen, schalten Sie das Gerät ab und ziehen den Netzstecker.

Elektrischer Anschluss

Der installierte Elektromotor ist betriebsfertig angeschlossen. Der Anschluss entspricht den einschlägigen VDE- und DIN-Bestimmungen. Der kundenseitige Netzanschluss sowie die verwendete Verlängerungsleitung müssen diesen Vorschriften entsprechen.

• Das Produkt erfüllt die Anforderungen der EN 61000-3-11 und unterliegt Sonderanschlußbedingungen. Das heißt, dass eine Verwendung an beliebigen frei wählbaren Anschlusspunkten nicht zulässig ist.
• Das Gerät kann bei ungünstigen Netzverhältnissen zu vorübergehenden Spannungsschwankungen führen.
• Die maximal zulässige Netzimpedanz am elektrischen Anschlusspunkt von 0,5367 Ohm darf nicht überschritten werden.
• Sie müssen als Benutzer sicherstellen, wenn nötig in Rücksprache mit Ihrem Energieversorgungsunternehmen, dass die Dauerstrombelastbarkeit des Netzes am Anschlusspunkt mit dem öffentlichen Netz für den Anschluss des Produktes ausreicht.

Wichtige Hinweise

Bei Überlastung des Motors schaltet dieser selbständig ab. Nach einer Abkühlzeit (zeitlich unterschiedlich) lässt sich der Motor wieder einschalten.

Schadhafte Elektro-Anschlussleitung

An elektrischen Anschlussleitungen entstehen oft Isolationsschäden.

Ursachen hierfür können sein:

• Druckstellen, wenn Anschlussleitungen durch Fenster oder Türspalten geführt werden.
• Knickstellen durch unsachgemäße Befestigung oder Führung der Anschlussleitung.
• Schnittstellen durch Überfahren der Anschlussleitung.
• Isolationsschäden durch Herausreißen aus der Wandsteckdose.
  • Risse durch Alterung der Isolation.

Solch schadhafte Elektro-Anschlussleitungen dürfen nicht verwendet werden und sind aufgrund der Isolationsschäden lebensgefährlich.

Elektrische Anschlussleitungen regelmäßig auf Schäden überprüfen. Achten Sie darauf, dass beim Überprüfen die Anschlussleitung nicht am Stromnetz hängt.

Elektrische Anschlussleitungen müssen den einschlägigen VDE- und DIN-Bestimmungen entsprechen. Verwenden Sie nur Anschlussleitungen mit Kennzeichnung H05VV-F.

Ein Aufdruck der Typenbezeichnung auf dem Anschlusskabel ist Vorschrift.

- Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden.

Wechselstrommotor

• Die Netzspannung muss 230-240 V\~ betragen.
- Verlängerungsleitungen bis 25 m Länge müssen einen Querschnitt von 2,5 Quadratmillimeter aufweisen.

Anschlüsse und Reparaturen der elektrischen Ausrüstung dürfen nur von einer Elektro-Fachkraft durchgeführt werden. Bei Rückfragen bitte folgende Daten angeben:

• Stromart des Motors
- Daten des Maschinen-Typenschildes
- Daten des Motor-Typschildes

Montage

Vor der Erstinbetriebnahme den festen Sitz des äußeren Flansches des Sägeblattes kontrollieren.

Montage, Teile austauschen und Einstellungen

Achtung! Vor allen Wartungs-Umrüst- und Montagearbeiten an der Kreissäge ist der Netzstecker zu ziehen.

Legen Sie alle mitgelieferten Teile auf eine flache Oberfläche. Gruppieren Sie gleiche Teile. Stecken Sie Schrauben jeweils von außen nach innen ein, sichern Sie Verbindungen mit Muttern von innen.

Hinweis: Ziehen Sie die Muttern und Schrauben während der Montage nur so weit an, dass diese nicht herabfallen können. Wenn Sie die Muttern und Schrauben bereits vor der Endmontage an-/festziehen, kann die Endmontage nicht durchgeführt werden.

Montage Gestell und Tischverbreiterung (Abb. 1-13)

1. Tischkreissäge mit dem Sägetisch (1) auf den Boden legen. Sollte der Sägetisch (1) nicht eben auf dem Boden zu liegen kommen, korrigieren Sie mit der Kurbel (12) die Position von Spaltkeil (3) und Sägeblatt (4).
2. Richten Sie die Tischverbreiterung (6) eben mit dem Sägetisch aus. Das „Parkside“-Logo auf den Tischverbreiterungen (6) ist dabei vom Sägetisch (1) entfernt.
3. Befestigen Sie die Tischverbreiterung (6) locker am Sägetisch (1) mittels der Sechskantschrauben mit Bund (a) (Abb. 6).

Die vier Standbeine (19) werden zusammen mit den Tischstützen (24) am Gehäuse verschraubt.

1. Die Tischstützen (24) am Gehäuse der Tischkreissäge zusammen mit den vier Standbeinen (19) locker befestigen. Verwenden Sie die Sechskantschrauben mit Bund (a). Verwenden Sie für die Tischverbreiterung (6) die Sechskantschrauben mit Bund (a), die Federringe (d), die U-Scheiben (c) und die Muttern (e).

2. Jetzt die vier Mittelstreben (20/21) locker an den Standbeinen (19) verschrauben. Verwenden Sie die Schlossschrauben (b), die U-Scheiben (c), die Federringe (d) und die Muttern (e) (Abb. 11).

3. Anschließend sämtliche Schrauben der Standbeine (19) und der Tischverbreiterung (6) festziehen.

4. Nun die Gummifüße (22) auf die Standbeine (19) aufstecken (Abb. 12).

5. Die Tischkreissäge auf das Untergestell (10) stellen.

Achtung! Beide Standbügel müssen an der Rückseite der Maschine an den Befestigungspunkten (25) befestigt werden! (Abb. 7).

1. An den Bohrungen in den hinteren Standbeinen (19) die Standbügel (23) verschrauben. Montagematerial: jeweils 2 Schlossschrauben (b), die U-Scheiben (c), die Federringe (d) und die Muttern (e) (Abb. 13).

Führungsschiene mit Skala montieren (Abb 14-17)

1. Befestigen Sie vier Schlossschrauben (b) locker mit einer Mutter am Sägetisch (1) und an der Tischverbreiterung (6). Die Schraubenköpfe müssen dabei nach außen zeigen. Wählen Sie jeweils die zwei äußeren Bohrungen des Sägetisch (1) und die beiden äußeren Borhungen der Tischverbreiterung (6).

2. Fädeln Sie die beiden Teile der Führungsschiene (7) auf die Schlossschrauben am Sägetisch und an der Tischverbreiterung. Stecken Sie die beiden Teile der Führungsschiene zusammen.

3. Setzen Sie den Parallelanschlag (16) auf die Führungsschiene (7) (Abb. 16). Schieben Sie den Parallelanschlag (16) an das Sägeblatt (4) an. Das Sägeblatt muss im Lot ausgerichtet sein. Einstellung 0° auf Skala (8).

Auf der Führungsschiene (7) befinden sich 2 Skalen (o/n) (Abb. 17). Diese zeigen den Abstand zwischen Parallelanschlag und Sägeblatt an. Wählen Sie abhängig davon, ob der Parallelanschlag (16) für die Bearbeitung von dickem oder dünnem Material montiert ist, die passende Skala: Hohe Anschlagschiene (blaue Ziffern): Skala (o) Niedrige Anschlagschiene (schwarze Ziffern): Skala (n). Richten Sie die Skala an der Markierung aus. Schieben Sie hierzu den Parallelanschlag (16) auf die blaue bzw. schwarze Nullbezeichnung in Übereinstimmung mit der Anzeige am Schauglas (p) am Parallelanschlag (16).

1. Ist die Skala ausgerichtet, ziehen Sie die vier Muttern der Schlossschrauben fest an, um die Führungsschiene zu fixieren.

Vor der Erstinbetriebnahme die Position des Spaltkeils kontrollieren. Aus transporttechnischen Gründen ist der Spaltkeil auf die unterste Position eingestellt.

Tischeinlage austauschen (Abb. 18)

1. Bei Verschleiß oder Beschädigung ist die Tischeinlage (5) zu tauschen, ansonsten besteht erhöhte Verletzungsgefahr.
2. Die 2 Senkkopfschrauben (26) entfernen.
3. Die Tischeinlage (5) hinten leicht anheben und in Pfeilrichtung nach hinten schieben. Die Tischeinlage (5) herausnehmen. Eventuell auf der linken Seite in der Mitte der Tischeinlage (5) nachfassen, um die Nase in der Tischeinlage (5) zu lösen.
4. Die Montage der neuen Tischeinlage erfolgt in umgekehrter Reihenfolge.

Montage/Wechsel des Sägeblattes (Abb. 3+18-21)

1. Achtung! Netzstecker ziehen und Schutzhandschuhe tragen.

2. Sägeblattschutz (2) demontieren.

3. Demontieren Sie den Laser (28), indem Sie die Schrauben (z) lösen.

4. Demontieren Sie die Tischeinlage (5) (siehe „Tischeinlage aus-tauschen“).
5. Klemmschraube (11) lösen. Durch Drehen des Handrades (9) das Sägeblatt (4) schräg stellen, um den Innensechskantschlüssel (h) und den Ringschlüssel (k) leichter ansetzen zu können.
6. Den Innensechskantschlüssel (h) (HX 6) an der Schraube ansetzen und mit dem Ringschlüssel (k) (SW 22) an der Motorwelle gegenhalten.
7. Achtung! Schraube in Rotationsrichtung des Sägeblattes drehen. Die gelöste Schraube entfernen.
8. Äußeren Flansch abnehmen und altes Sägeblatt schräg nach unten vom inneren Flansch abziehen.
9. Sägeblattflansche vor der Montage des neuen Sägeblattes sorgfältig mit einer Drahtbürste reinigen.
10. Das neue Sägeblatt in umgekehrter Reihenfolge wieder einsetzen und festziehen.

Achtung! Laufrichtung beachten, die Schnittschräge der Zähne muss in Laufrichtung, d.h. nach vorne zeigen.

1. Tischeinlage (5) sowie Sägeblattschutz (2) wieder montieren und einstellen.
2. Montieren Sie den Laser (28) wieder. Beachten Sie das Kapitel „Justieren des Lasers“.
3. Bevor Sie mit der Säge wieder arbeiten, ist die Funktionsfähigkeit der Schutzeinrichtungen zu prüfen.

Beachten Sie folgende Hinweise zur Montage von Sägeblättern:

• Sägeblätter müssen so aufgespannt sein, dass sie sich während dem Betrieb nicht lösen.
• Stellen Sie sicher, dass die Montage nur an den Werkzeugnaben oder der Spannfläche der Sägeblätter erfolgt, und dass die Schneiden nicht mit den Spannelementen in Berührung kommt.
• Ziehen Sie die Befestigungsschraube nur mit einem geeignetem Schraubenschlüssel und mit einem Drehmoment von 2,25 - 2,75 Nm fest.
• Ein Verlängern des Schraubenschlüssels oder das Festziehen mithilfe von Hammerschlägen ist nicht zulässig.
• Reinigen Sie die Spannflächen von Verschmutzungen, Fett, Öl und Wasser.
• Ziehen Sie Spannschrauben nur nach Anleitung des Herstellers fest.

Spaltkeil montieren / einstellen; Batterie einsetzen

Achtung! Netzstecker ziehen! Die Einstellung des Sägeblatts (4) muss nach jedem Sägeblattwechsel überprüft werden.

(Abb. 18-22)

1. Sägeblatt (4) auf max. Schnitttiefe einstellen, in die 0° Stellung bringen und arretieren.
2. Sägeblattschutz (2) demontieren (nicht bei Erstmontage).
3. Demontieren Sie den Laser (28), indem Sie die Schrauben (z) lösen.
4. Die beiden Senkkopfschrauben Tischeinlage (26) lösen und die Tischeinlage (5) herausnehmen.
5. Die Befestigungsschraube (27) lockern (verwenden Sie hierzu den mitgelieferten Gabelschlüssel SW8).

6. Schieben Sie den Spaltkeil (3) ganz nach oben.

7. Ziehen Sie die Befestigungsschraube (27) wieder fest.

8. Montieren Sie die Tischeinlage (5) wieder.
9. Montieren Sie den Laser (28) wieder. Beachten Sie das Kapitel „Justieren des Lasers“.
10. Sägeblattschutz (2) wieder montieren.

11. Einsetzen der Batterien:

12. Stellen Sie den Schalter (29) Laser Ein/Aus auf die Position „O“ (Laser aus).

13. Entfernen Sie die Batteriefachabdeckung (31), indem Sie die Schraube (30) lösen. Entfernen Sie nun die Batteriefachabdeckung (31) durch seitliches abwinkeln.
14. Legen Sie die im Lieferumfang enthaltenen Batterien (Typ AAA) ein, achten Sie dabei auf die richtige Polarität (siehe Abb. 22).
15. Setzen Sie die Batteriefachabdeckung (31) wieder ein und befestigen Sie diese mit der Schraube (30). Anmerkungen zu den Batterien:
16. Wenn Sie den Laser längere Zeit nicht benutzen, entnehmen Sie bitte die Batterien aus dem Batteriefach. Ein Auslaufen der Batterieflüssigkeit könnte das Gerät beschädigen.
17. Batterien nicht auf Heizkörpern ablegen oder für längere Zeit starker Sonneneinstrahlung aussetzen; Temperaturen über 45 °C könnten das Gerät beschädigen.

Sägeblattschutz montieren / demontieren (Abb. 23)

1. Schraube mit Rändelmutter (32) und Beilagscheibe des Sägeblattschutzes (2) lösen. Den Sägeblattschutz (2) von oben auf den Spaltkeil (3) aufsetzen.
2. Schraube mit Rändelmutter (32) und Beilagscheibe montieren, wie abgebildet.
3. Schraube (32) anziehen. Der Sägeblattschutz muss frei beweglich bleiben.
4. Die Demontage erfolgt in umgekehrter Reihenfolge. Achtung! Vor Sägebeginn muss der Sägeblattschutz (2) auf das Sägegut abgesenkt werden.

Absaugvorrichtung anschließen (Abb. 24)

1. Stecken Sie einen Absaugschlauch an den Absaugadapter (17) an. Sichern Sie den Absaugschlauch eventuell mit einer Schlauchklemme, um ein Abrutschen vom Absaugadapter (17) zu verhindern.
2. Ein Haushaltsstaubsauger ist nicht als Absaugvorrichtung geeignet. Verwenden Sie einen Mehrzwecksauger oder eine ausdrückliche Späneabsauganlage.

Vor der Inbetriebnahme

• Die Maschine muss standsicher aufgestellt werden, d.h. auf dem Untergestell festschrauben.
- Vor der Inbetriebnahme müssen alle Abdeckungen und Sicherheitsvorrichtungen ordnungsgemäß montiert sein.
• Das Sägeblatt muss frei laufen können.
- Bei bereits bearbeitetem Holz auf Fremdkörper, wie z.B. Nägel oder Schrauben, usw. achten.
- Bevor Sie den Ein-/Ausschalter betätigen, vergewissern Sie sich, ob das Sägeblatt richtig montiert ist und bewegliche Teile leichtgängig sind.
- Überzeugen Sie sich vor dem Anschließen der Maschine, dass die Daten auf dem Typenschild mit den Netzdaten übereinstimmen.

• Schließen Sie die Maschine nur an eine ordnungsgemäß installierte Schutzkontakt-Steckdose an, die mit mindestens 16 A abgesichert ist.
• Schließen Sie das Gerät an eine Steckdose mit RCD (Residual Current Device) mit einem Bemessungsfehlerstrom von nicht mehr als 30 mA an.

Vor der Erstinbetriebnahme den festen Sitz des äußeren Flansches des Sägeblattes kontrollieren.

Bedienung

Ein-, Ausschalten (Abb.3)

• Durch Drücken des grünen Tasters des Ein-/Ausschalters (13) „I“ kann die Säge eingeschaltet werden. Vor Beginn des Sägens abwarten, bis das Sägeblatt seine maximale Drehzahl erreicht hat.
• Um die Säge wieder auszuschalten, muss der rote Taster des Ein-/Ausschalters (13) „0“ gedrückt werden.

Drehzahl ändern (Abb.3)

Am Drehzahlschalter können Sie zwischen zwei Drehzahlen für den Motor wechseln:

3200 min ^-1

5000 min ^-1

Einstellen der Schnitttiefe (Abb.3)

Durch Drehen der Kurbel (12) kann das Sägeblatt auf die gewünschte Schnitttiefe (stufenlos) eingestellt werden.

• Im Uhrzeigersinn: größere Schnitttiefe
• Entgegen dem Uhrzeigersinn: kleinere Schnitttiefe

Stellen Sie das Sägeblatt so ein, dass es etwa 5 mm über das Schnittgut übersteht.

Überprüfen Sie die Einstellung anhand eines Probeschnittes.

Arbeiten mit dem Parallelanschlag

Einstellen der Schnittbreite (Abb. 16-17)

• Beim Längsschneiden von Holzteilen muss der Parallelanschlag (16) verwendet werden.
• Der Parallelanschlag sollte auf der rechten Seite des Sägeblattes (4) montiert werden.
• Auf der Führungsschiene (16) befinden sich 2 Skalen (o/n). Diese zeigen den Abstand zwischen Parallelanschlag (16) und Sägeblatt (4) an (Abb. 25).
• Wählen Sie abhängig davon, ob die Parallelanschlag (16) für die Bearbeitung von dickem oder dünnem Material gedreht ist, die passende Skala: Hohe Anschlagschiene (dickes Material): Skala (o) Niedrige Anschlagschiene (dünnes Material): Skala (n)
• Parallelanschlag (16) auf das gewünschte Maß am Schauglas (p) einstellen und mit dem Exzenterhebel15) fixieren.
  Der Exzenterhebel (15) muss so an der Anschlagschiene anliegen, dass ein Fixieren mit mittlerer Kraft erfolgen kann.

Wenn dies nicht gelingt, drehen Sie den Exzenterhebel zum spannen weiter im Uhrzeigersinn oder lockern Sie ihn gegen den Uhrzeigersinn.

Anschlaglänge einstellen (Abb. 25)

• Faustregel: Das hintere Ende des Anschlages stößt an eine gedachte Linie. Diese beginnt etwa bei der Sägeblattmitte und verläuft unter 45° nach hinten.
• Benötigte Schnittbreite einstellen.

Justieren des Parallelanschlages (Abb. 26)

• Achtung! Sägeblattschutz abnehmen
• Sägeblatt (4) auf maximale Schnitttiefe einstellen.
• Parallelanschlag (16) so einstellen, dass die Schiene das Sägeblatt berührt.
• Falls der Parallelanschlag (16) nicht in einer Linie mit dem Sägeblatt (4) verläuft, wie folgt vorgehen. Die Schrauben (r) am Parallelanschlag so weit lösen, dass sich der Parallelanschlag (16) parallel zum Sägeblatt (4) ausrichten lässt (Abb. 26).
• Schrauben (r) wieder festziehen.

Justieren der Skala des Parallelanschlages (Abb. 28)

• Kontrollieren Sie, ob die Anzeige am Schauglas (p) des Parallelanschlags (16) korrekte Werte in Bezug zur Schnittlinie anzeigt. Ist dies nicht der Fall, wie folgt verfahren:
• Die Schraube (q), mit der die Anzeige am Schauglas (p) des Parallelanschlags (16) an selbigem befestigt ist, lösen. Jetzt lässt sich die Anzeige am Schauglas (p) auf die korrekte Position einstellen.
• Nun die Schraube (q) am Schauglas (p) wieder festziehen.

Queranschlag (Abb. 27)

• Queranschlag (36) in eine Nut (33) des Sägetisches schieben.
• Rändelschraube (34) lockern.
• Queranschlag (36) drehen, bis das gewünschte Winkelmaß eingestellt ist. Die Kerbe am Führungsstab zeigt den eingestellten Winkel.
• Rändelschraube (34) wieder festziehen.

Achtung!

• Anschlagschiene (35) nicht zu weit in Richtung Sägeblatt schieben.
• Der Abstand zwischen Anschlagschiene (35) und Sägeblatt (4) sollte ca. 2 cm betragen.

Winkeleinstellung (Abb. 27 und Abb. 3)

Mit der Tischkreissäge können Schrägschnitte nach links von 0°-45° zur Anschlagschiene ausgeführt werden.

Prüfen Sie vor jedem Schnitt, dass zwischen der Anschlagschiene (35), Queranschlag (36) und dem Sägeblatt (4) keine Kollision möglich ist.

• Klemmschraube (11) lösen
• Durch Drehen des Handrades (9) das gewünschte Winkelmaß an der Skala (8) einstellen.

- Klemmschraube (11) in gewünschter Winkelstellung zudrehen.

Benutzung des Lasers (Abb. 29-30)

• Der Laser (28) erlaubt es Ihnen, mit Ihrer Kreissäge Präzisionsschnitte vorzunehmen.
• Das Laserlicht wird durch eine Laserdiode, die von zwei Batterien versorgt wird, erzeugt. Das Laserlicht wird zu einer Linie aufgeweitet und tritt durch die Laseraustrittsöffnung (28a) aus. Die Linie können Sie dann als optische Markierung der Schnittlinie beim Präzisionsschnitt benutzen. Beachten Sie die Lasersicherheitshinweise.
• Laser Einschalten: Schalter Laser Ein/Aus (29) auf „l“ stellen. Der Schalter Laser Ein/Aus (29) ist bei montiertem Sägeblattschutz (2) durch eine Aussparung in selbigem zugänglich (Abb. 29). Aus der Laseraustrittsöffnung (28a) wird nun ein roter Laserstrahl projiziert. Wenn Sie während des Sägens den Laserstrahl an der Schnittlinienmarkierung entlangführen, gelingen Ihnen saubere Schnitte.
• Laser Ausschalten: Schalter Laser Ein/Aus (29) auf „0“ stellen. Der Laserstrahl erlischt. Bitte stellen Sie den Laser immer aus, wenn er nicht benötigt wird, um die Batterien zu schonen.
• Der Laserstrahl kann durch abgelagerten Staub und Späne blockiert werden. Entfernen Sie diese Partikel daher nach jedem Gebrauch (Gerät ausgeschaltet) von der Laseraustrittsöffnung.

Justieren des Lasers (Abb. 30)

Falls der Laser (28) nicht mehr die korrekte Schnittlinie anzeigt, kann dieser nachjustiert werden. Öffnen Sie hierzu die Schrauben (z). Stellen Sie den Laser so ein, dass der Laserstrahl die Schneidzähne des Sägeblattes (4) trifft. Ziehen Sie die Schrauben (z) abwechselnd und gleichmäßig wieder an.

Betrieb

Arbeitshinweise

Nach jeder neuen Einstellung empfehlen wir einen Probeschnitt, um die eingestellten Maße zu überprüfen. Nach dem Einschalten der Säge abwarten, bis das Sägeblatt seine max. Drehzahl erreicht hat, bevor Sie den Schnitt durchführen.

Lange Werkstücke gegen Abkippen am Ende des Schneidvorganges sichern (z.B. Abrollständer etc.)

Nur Sägeblätter zu verwenden, die mit einer gleich großen oder höheren Drehzahl als der auf dem Elektrowerkzeug gekennzeichnet sind.

Achtung beim Einschneiden.

Betreiben Sie das Gerät nur mit Absaugung. Überprüfen und reinigen Sie regelmäßig die Absaugkanäle.

Eignung der Sägeblätter:

• 24 Zähne: weiche Materialien, hohe Spanabnahme, grobes Schnittbild
• 48 Zähne: harte Materialien, geringere Spanabnahme, feineres Schnittbild

Ausführen von Längsschnitten (Abb. 31)

Hierbei wird ein Werkstück in seiner Längsrichtung durchschnitten. Eine Kante des Werkstücks wird gegen den Parallelanschlag (16) gedrückt, während die flache Seite auf dem Sägetisch (1) aufliegt.

Der Sägeblattschutz (2) muss immer auf das Werkstück abgesenkt werden. Die Arbeitsstellung beim Längsschnitt darf nie in einer Linie mit dem Schnittverlauf sein.

- Parallelanschlag (16) entsprechend der Werkstückhöhe und der gewünschten Breite einstellen.

- Säge einschalten.

- Hände mit geschlossenen Fingern flach auf das Werkstück legen und Werkstück am Parallelanschlag (16) entlang in das Sägeblatt (4) schieben.

- Seitliche Führung mit der linken oder rechten Hand (je nach Position des Parallelanschlages) nur bis zur Vorderkante des Sägeblattschutzes (2).

- Werkstück immer bis zum Ende des Spaltkeils (3) durchschieben.

- Der Schnittabfall bleibt auf dem Sägetisch (1) liegen, bis sich das Sägeblatt (4) wieder in Ruhestellung befindet.

- Lange Werkstücke gegen Abkippen am Ende des Schneidevorgangs sichern! (z.B. Abrollständer etc.)

Schneiden schmaler Werkstücke (Abb. 32)

Längsschnitte von Werkstücken mit einer Breite von weniger als 120 mm müssen unbedingt unter Zuhilfenahme eines Schiebestockes (18) durchgeführt werden. Der Schiebestock ist im Lieferumfang enthalten. Verschlissenen bzw. beschädigten Schiebestock umgehend austauschen.

• Den Parallelanschlag (16) entsprechend der vorgesehenen Werkstückbreite einstellen.
• Werkstück mit beiden Händen vorschieben, im Bereich des Sägeblattes unbedingt einen Schiebestock (18) als Schubhilfe verwenden.
• Werkstück immer bis zum Ende des Spaltkeils durchschieben.

Achtung! Bei kurzen Werkstücken ist der Schiebestock schon bei Schnittbeginn zu verwenden.

Schneiden sehr schmaler Werkstücke (Abb. 33)

Für Längsschnitte von sehr schmalen Werkstücken mit einer Breite von 30 mm und weniger ist unbedingt ein Schiebeholz zu verwenden. Schiebeholz nicht im Lieferumfang enthalten! (Erhältlich im einschlägigen Fachhandel) Verschlissenes Schiebeholz rechtzeitig ersetzen.

• Der Parallelanschlag ist auf die Zuschnittbreite des Werkstücks einzustellen.
• Werkstück mit Schiebeholz gegen die Anschlagschiene drücken und Werkstück mit dem Schiebestock (18) bis zum Ende des Spaltkeils durchschieben.

Ausführen von Schrägschnitten (Abb. 34)

Schrägschnitte werden grundsätzlich unter der Verwendung des Parallelanschlages (16) durchgeführt.

• Sägeblatt (4) auf das gewünschte Winkelmaß einstellen.
• Parallelanschlag (16) je nach Werkstückbreite und -höhe einstellen.
• Schnitt entsprechend der Werkstückbreite durchführen.

Ausführung von Querschnitten (Abb. 27, 35)

• Queranschlag (36) in eine der beiden Nuten (33) des Sägetisches schieben. Auf das gewünschte Winkelmaß einstellen. Sollte das Sägeblatt (4) zusätzlich schräg gestellt werden, dann ist die linke Nut (33) zu verwenden. Somit kommt Ihre Hand und der Queranschlag nicht mit dem Sägeblattschutz in Kontakt.
• Werkstück fest gegen den Queranschlag (36) drücken.
• Säge einschalten.
• Queranschlag (36) und Werkstück in Richtung des Sägeblattes schieben, um den Schnitt auszuführen.
• Achtung: Halten Sie immer das geführte Werkstück fest, nie das freie Werkstück, welches abgeschnitten wird.
• Queranschlag (36) immer so weit vorschieben, bis das Werkstück vollständig durchgeschnitten ist.
• Säge wieder ausschalten. Sägeabfall erst entfernen, wenn das Sägeblatt stillsteht.

Schneiden von Spanplatten

Das Sägeblatt (4) sollte nicht höher als 5 mm über die Werkstückdicke eingestellt werden. So verhindern Sie ein ausbrechen der Schnittkanten beim Schneiden von Spanplatten.

Transport (Abb. 36/37)

1. Schalten Sie das Elektrowerkzeug vor jeglichem Transport aus und trennen Sie es von der Stromversorgung.
2. Ziehen Sie einen eventuell angeschlossenen Absaugschlauch vom Absaugadapter (17) ab.
3. Versenken Sie das Sägeblatt mit Hilfe der Kurbel (12). Durch Drehen gegen den Uhrzeigersinn verstellt sich das Sägeblatt (4) nach unten.
4. Tragen Sie das Elektrowerkzeug mindestens zu zweit. Fassen Sie nicht an den Tischverbreiterungen an. Zum Transportieren der Maschine verwenden Sie bitte nur die Stellen, wie in (Abb. 36/37) gezeigt.
5. Schützen Sie das Elektrowerkzeug vor Schlägen, Stößen und starken Vibrationen, z.B. beim Transport in Fahrzeugen.
6. Sichern Sie das Elektrowerkzeug gegen Kippen und Verrutschen.
7. Verwenden Sie Schutzvorrichtungen niemals zur Handhabung oder Transport.

Reinigung und Wartung

Ziehen Sie vor jeglicher Einstellung, Instandhaltung oder Instandsetzung den Netzstecker.

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile.

Wenn ein Ersatz der Netzanschlussleitung erforderlich ist, dies vom Hersteller oder seinem Vertreter auszuführen ist, um Sicherheitsgefährdungen zu vermeiden.

Führen Sie folgende Reinigungs- und Wartungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet.

Reinigung

Das Gerät darf weder mit Wasser abgespritzt werden, noch in Wasser gelegt werden. Es besteht die Gefahr eines Stromschlages.

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.
• Wir empfehlen, dass Sie das Gerät direkt nach jeder Benutzung reinigen.
• Reinigen Sie die Sägeblätter regelmäßig.
• Beseitigen Sie Verschmutzungen, wie z. B. Harz, an den Sägeblättern, nur mit Lösungsmitteln, die die mechanischen Eigenschaften der Sägeblätter nicht beeinträchtigen.
• Versuchen Sie verharzte Oberflächen mit einem gut ausgewrungenen, feuchten, lauwarmen Tuch zu reingen. Achten Sie darauf, dass keine Flüssigkeiten in das Innere des Gehäuses gelangen! Alternativ können Sie einen Spezialreiniger (Harzlöser) oder Multispray verwenden. Beachten Sie die Sicherheitshinweise und Hinweise des Herstellers des Spezialreinigers/Multisprays.
• Verwenden Sie keine Reinigungs- oder Lösungsmittel; diese könnten die Kunststoffteile des Gerätes angreifen.
• Ölen Sie zur Verlängerung des Werkzeuglebens einmal pro Monat die Drehteile. Ölen Sie nicht den Motor.

Allgemeine Wartungsarbeiten

• Kontrollieren Sie das Gerät und Zubehör vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Tauschen Sie diese gegebenenfalls aus.
• Wechseln Sie ein stumpfes, verbogenes oder anderweitig beschädigtes Sägeblatt aus.
• Beachten Sie bei Wartungsarbeiten an den Sägeblätter, wie z. B. Reparatur oder Nachschleifen, unbedingt die Angaben des Herstellers.

Instandhaltungsarbeiten und Änderungen an Kreissägeblätter sollten nur von einem Sachkundigen ausgeführt werden, d.h. einer Person mit Fachausbildung und Erfahrung, der die Anforderungen an die Konstruktion und Gestaltung bekannt sind und die sich mit den erforderlichen Sicherheitsstufen auskennt.

Lagerung

Bewahren Sie das Gerät an einem trockenen und staubgeschützten Ort auf, und außerhalb der Reichweite von Kindern.

Entsorgung/ Umweltschutz

Nehmen Sie die Batterien aus dem Gerät und führen Sie Gerät, Batterien, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.

Elektrische Geräte gehören nicht in den Hausmüll.

Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrogeräte getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeaufforderung:

Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachgerechten Verwertung im Falle der Eigentumsaufgabe verpflichtet. Das Altgerät kann hierfür auch einer Rücknahmestelle überlassen werden, die eine Beseitigung im Sinne des nationalen Kreislaufwirtschafts und Abfallgesetzes durchführt. Nicht betroffen sind den Altgeräten beigefügte Zubehörteile und Hilfsmittel ohne Elektrobestandteile.

• Entsorgen Sie Batterien nach den lokalen Vorschriften. Geben Sie Batterien an einer Altbatteriesammelstelle ab, wo sie einer umweltgerechten Wiederverwertung zugeführt werden. Fragen Sie hierzu Ihren lokalen Müllentsorger oder unser Service-Center.
• Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools-service.eu

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontaktformular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 19).

(2) Sägeblattschutz, kpl...... Bestellnr. 91106125
(4) Sägeblatt 24 Zähne...... Bestellnr. 13800400
(4) Sägeblatt 48 Zähne...... Bestellnr. 13800409
(6) Tischverbreiterung ...... Bestellnr. 91106128
(7) Führungsschienen kpl. ...... Bestellnr. 91106122
(8) Skala......Bestellnr. 91106124
(9) Handrad, kpl. ...... Bestellnr. 91106129
(10) Untergestell kpl. ...... Bestellnr. 91106127
(13) Ein-, Ausschalter, kpl. ...... Bestellnr. 91106123
(16) Parallelanschlag......Bestellnr. 91106120
(18) Schiebestock......Bestellnr. 91104950
(28) Laser......Bestellnr. 91106126
(36) Queranschlag......Bestellnr. 91106121

Fehlersuche

Störung Mögliche Ursache Abhilfe
1. Sägeblatt löst sich nach Abschalten des Motors	Befestigungschraube zu leicht angezogen Befestigungsmutter Rechtsgewinde anziehen
2. Motor läuft nicht an a) Ausfall Netzsicherung a) Netzsicherung prüfen
		b) Verlängerungsleitung defekt b) Verlängerungsleitung austauschen
		c) Anschlüsse an Motor oder Schalter nicht in Ordnung c) Von Elektrofachkraft prüfen lassen
		d) Motor oder Schalter defekt d) Von Elektrofachkraft prüfen lassen
3. Motor falsche Drehrichtung	Kondensator defekt	Von Elektrofachkraft prüfen lassen
4. Motor bringt keine Leistung, die Sicherung spricht an	a) Querschnitt der Verlängerungsleitung nicht ausreichend	a) siehe Elektrischer Anschluss
	b) Überlastung durch stumpfes Sägeblatt b) Sägeblatt wechseln
5. Brandflächen an der Schnittfläche	a) stumpfes Sägeblatt	a) Sägeblatt schärfen, austauschen
	b) falsches Sägeblatt	b) Sägeblatt austauschen

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde,

Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum. Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.

Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie gedeckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche

Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler.

Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Sägeblätter), oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter).

Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Artikelnummer (IAN 360590_2010) als Nachweis für den Kauf bereit.
  • Die Artikelnummer entnehmen Sie bitte dem Typenschild.
• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

- Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei - per Sperrgut, Express oder mit sonstiger Sonderfracht - eingeschickte Geräte.

Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Service-Center

Service Deutschland

Tel.: [phone]

E-Mail: [e-mail]

IAN 360590_2010

Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 360590_2010

Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 360590_2010

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germany

www.grizzlytools-service.eu

Content

Introduction 20

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germany

www.grizzlytools-service.eu

Trouble shooting

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Allemagne

www.grizzlytools-service.eu

Technische gegevens 49

Beschermingsklasse IPXO

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Duitsland

www.grizzlytools-service.eu

Foutopsporing

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Niemcy

www.grizzlytools-service.eu

Obsah

Úvod....76

Účel použití....76

Obecný popis....77

Rozsah dodávky 77

Přehled 77

Popis funkce 77

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Německo

www.grizzlytools-service.eu

Hledání chyb

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Nemecko

www.grizzlytools-service.eu

Zistovanie závad

Kapslingsklasse II (Dobbeltisolierung)

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Tyskland

www.grizzlytools-service.eu

Fejlsøgning

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Alemania

www.grizzlytools-service.eu

Búsqueda de fallos

DEATCHOriginal-EG-Konformitätserklärung
Hiermit bestätigen wir, dass die TischkreissägeModell PTKS 2000 G5Seriennummer 000001 - 115211folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 62841-1:2015 • EN 62841-3-1:2014/A11:2017 • EN 55014-1:2017 • EN 55014-2:2015EN IEC 61000-3-2:2019 • EN 61000-3-3:2013/A1:2019 • EN ISO 12100:2010EN 61010-1:2010 • EN 60825-1:2014 • EN 847-1:2017 • EN IEC 63000:2018
Gemeldete Stelle: TÜV SÜD Product Service GmbH Ridlerstraße 65 80339 München Germany, NB 0123Baumusterbescheinigungs-Nr.: M6A 036607
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany15.06.2021	Christian FrankDokumentationsbevollmächtigter

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

Germany

15.06.2021

Christian Frank

Stockstädter Straße 20

DE-63762 Großostheim

GERMANY

Stand der Informationen · Last Information Update ·
