Typ výrobku	Stolní kotoučová pila
Značka	Parkside
Model	PTKS 2000 G5
Elektrické napájení	230-240 V~, 50 Hz
Příkon (S1)	1800 W
Příkon (S6 40%)	2000 W
Otáčky naprázdno	3200 / 5000 min⁻¹ (2 rychlosti)
Průměr kotouče	254 mm
Otvor kotouče	30 mm
Maximální výška řezu při 90°	85 mm
Maximální výška řezu při 45°	63 mm
Sklon kotouče	0° až 45° (vlevo)
Rozměry stolu (bez nástavců)	580 x 545 mm
Rozměry stolu (s nástavci)	580 x 1010 mm
Hmotnost	21,5 kg
Integrovaný laser	Ano, třída 2, 650 nm, < 1 mW
Hladina akustického tlaku (LpA)	93,7 dB(A) (K=3 dB)
Hladina akustického výkonu (LWA)	106,7 dB(A) (měřeno), 108 dB(A) (zaručeno)
Průměr odsávání	34 mm
Třída ochrany	II (dvojitá izolace)
Stupeň krytí	IPX0
Dodávané kotouče	24 zubů a 48 zubů (karbid)
Součástí balení	Paralelní doraz, příčný doraz, posunovací tyč, vodící lišta, nohy, atd.

Často kladené otázky - PTKS 2000 G5 PARKSIDE

Jak vyměnit pilový kotouč?

Odpojte síťovou zástrčku. Demontujte ochranu kotouče, laser a stolní desku. Povolte upínací šroub, otáčejte ručním kolem pro naklopení kotouče. Pomocí imbusového klíče a maticového klíče odšroubujte upevňovací šroub. Sejměte vnější přírubu, vyjměte starý kotouč a očistěte přírubu. Nasaďte nový kotouč v souladu se směrem otáčení (zuby směřují dopředu). Znovu namontujte a utáhněte šroub, poté namontujte desku, ochranu a laser.

Jak nastavit hloubku řezu?

Otáčejte ručním kolem (12) ve směru hodinových ručiček pro zvýšení hloubky, proti směru pro snížení. Nastavte kotouč tak, aby přečníval asi 5 mm nad obrobek. Proveďte zkušební řez pro kontrolu.

Jak používat naváděcí laser?

Vložte dvě AAA baterie do přihrádky. Zapněte laser přepínačem (29) do polohy 'I'. Objeví se červená čára. Zarovnejte čáru s požadovanou linií řezu. Po použití laser vypněte pro úsporu baterií. Pravidelně čistěte výstupní otvor laseru.

Jaká jsou základní bezpečnostní opatření?

Vždy používejte ochranné brýle, ochranu sluchu a protiprachovou masku. Nikdy nepřibližujte ruce k rotujícímu kotouči. Pro úzké obrobky používejte posunovací tyč. Ujistěte se, že ochrana kotouče a klínový rozpěr jsou správně nainstalovány. Před nastavováním nebo údržbou odpojte stroj od sítě.

Jak nastavit paralelní doraz?

Nasaďte paralelní doraz (16) na vodící lištu (7). Pro silné materiály použijte horní dorazovou lištu (modrá stupnice); pro tenké materiály spodní lištu (černá stupnice). Nastavte šířku řezu posunem dorazu a zajistěte excentrickou pákou (15). Zkontrolujte souběžnost přiložením lišty ke kotouči.

Jak provést úkosový řez?

Povolte upínací šroub (11). Otáčejte ručním kolem (9) pro naklopení kotouče od 0° do 45° doleva. Zablokujte šroub. Použijte paralelní nebo příčný doraz podle typu řezu. Zkontrolujte, zda nedochází ke kolizi mezi dorazem a kotoučem.

Jak provádět údržbu stroje?

Před údržbou odpojte zástrčku. Čistěte přístroj suchým hadříkem nebo stlačeným vzduchem při nízkém tlaku. Nepoužívejte vodu. Jednou měsíčně promazávejte rotující části. Vyměňte tupé nebo poškozené kotouče. Pravidelně kontrolujte napájecí kabel a bezpečnostní zařízení.

Co dělat, když motor nenastartuje?

Zkontrolujte síťovou pojistku. Zkuste jiný prodlužovací kabel. Pokud motor stále nenastartuje, zkontrolujte elektrická připojení. Vadný motor nebo spínač musí zkontrolovat elektrikář. Viz tabulku odstraňování závad v návodu.

Jak používat příčný doraz?

Zasuňte příčný doraz (36) do jedné z drážek (33) stolu. Povolte rýhovaný šroub (34), otočte doraz do požadovaného úhlu a znovu utáhněte. Vzdálenost mezi dorazovou lištou a kotoučem by měla být asi 2 cm. Přitlačte obrobek k dorazu a posouvejte jej směrem ke kotouči, přičemž obrobek pevně držte.

Jaký typ kotouče používat?

Používejte pouze kotouče z karbidu (HM) nebo rychlořezné oceli (CV) s rozměry: průměr 254 mm, otvor 30 mm, tloušťka těla 1,8 mm. Kotouče s 24 zuby jsou vhodné pro hrubé řezy v měkkých materiálech, s 48 zuby pro jemné řezy v tvrdých materiálech. Nikdy nepoužívejte HSS kotouče nebo řezné kotouče.

NÁVOD K OBSLUZE PTKS 2000 G5 PARKSIDE

Stolní kotoučová pila

Překlad originálního provozního návodu

DK

Bordrundsav

Před čtením si otevřete stranu s obrázky a potom se seznamte se všemi funkcemi přístroje.

SK

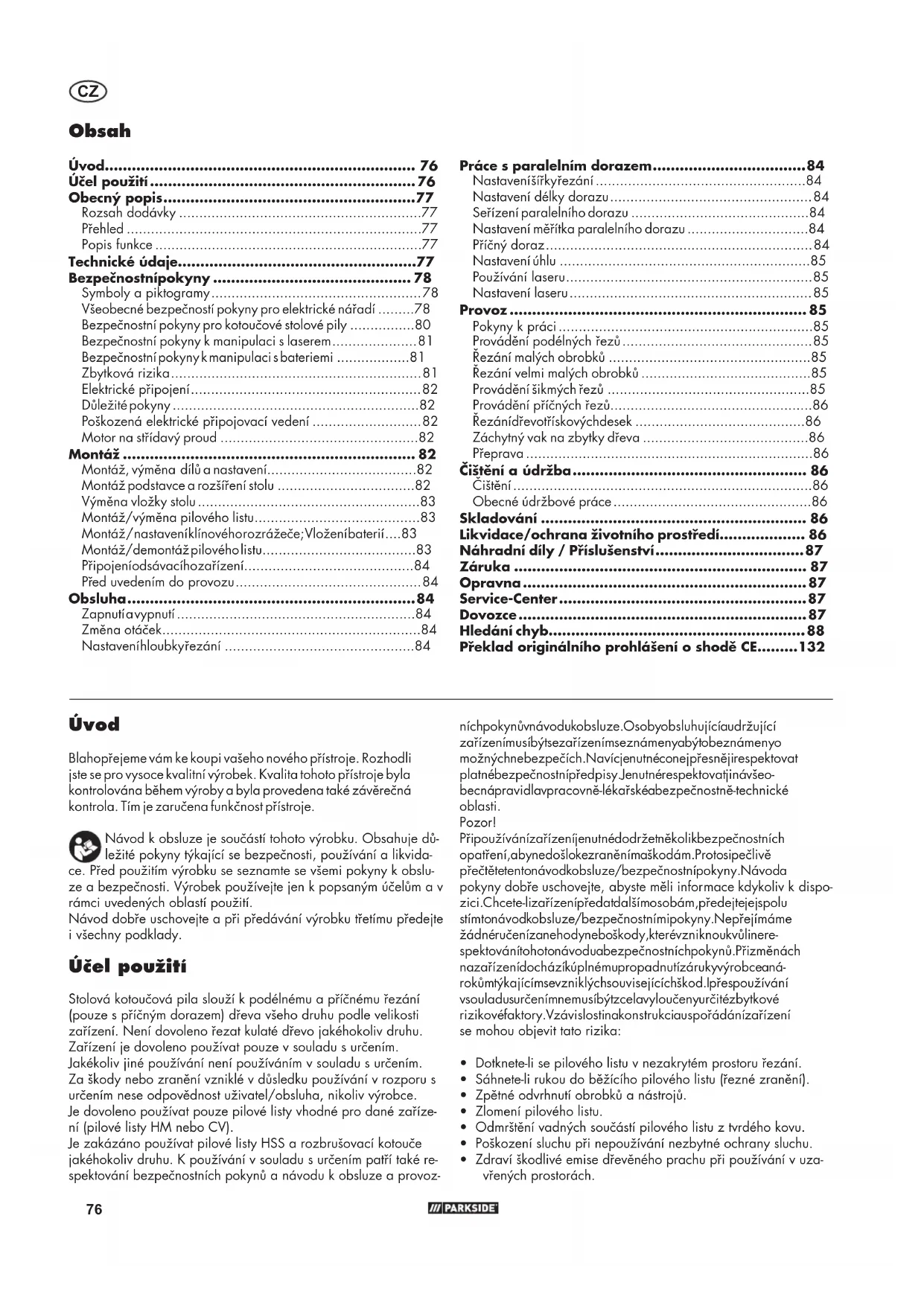

CZ Překlad originálního provozního návodu Strana

Technické údaje....77

Bezpečnostnípokyny 78

Symboly a piktogramy....78

Všeobecné bezpečností pokyny pro elektrické nářadí .....78

Bezpečnostní pokyny pro kotoučové stolové pily .....80

Bezpečnostní pokyny k manipulaci s laserem....81

Bezpečnostní pokyny k manipulaci s bateriemi .....81

Zbytková rizika....81

Elektrické připojení 82

Důležité pokyny 82

Poškozená elektrické připojovací vedení 82

Motor na střídavý proud 82

Montáž 82

Montáz, výměna dílů a nastavení....82

Montáž podstavce a rozšíření stolu 82

Výměna vložky stolu 83

Montáž/výměna pilového listu....83

Montáz/nastaveníklínovéhorozrážeče;Vloženíbaterií....83

Montáz/demontáz pilového listu....83

Připojeníodsávacíhozařízení....84

Před uvedením do provozu....84

Obsluha....84

Zapnutíavypnutí 84

Změna otáček....84

Nastaveníhloubkyřezání 84

Práce s paralelním dorazem....84

Nastaveníšířkyřezání 84

Nastavení délky dorazu 84

Seřízení paralelního dorazu 84

Nastavení měřítka paralelního dorazu 84

Příčný doraz....84

Nastavení úhlu 85

Používání laseru....85

Nastavení laseru 85

Provoz 85

Pokyny k práci 85

Provádění podélných řezů 85

Řezání malých obrobků 85

Řezání velmi malých obrobků 85

Provádění šikmých řezů 85

Provádění příčných řezů....86

Řezánídřevotřískovýchdesek 86

Čištění a údržba.... 86

Čištění....86

Obecné údržbové práce....86

Skladování 86

Likvidace/ochrana životního prostředí...... 86

Náhradní díly / Příslušenství......87

Záruka 87

Opravna 87

Service-Center 87

Dovozce 87

Hledání chyb....88

Překlad originálního prohlášení o shodě CE......132

Úvod

Blahopřejeme vám ke koupi vašeho nového přístroje. Rozhodli jste se pro vysoce kvalitní výrobek. Kvalita tohoto přístroje byla kontrolována během výroby a byla provedena také závěrečná kontrola. Tím je zaručena funkčnost přístroje.

Návod k obsluze je součástí tohoto výrobku. Obsahuje důležité pokyny týkající se bezpečnosti, používání a likvidace. Před použitím výrobku se seznamte se všemi pokyny k obsluze a bezpečnosti. Výrobek používejte jen k popsaným účelům a v rámci uvedených oblastí použití.

Návod dobře uschovejte a při předávání výrobku třetímu předejte i všechny podklady.

Účel použití

Stolová kotoučová pila slouží k podélnému a příčnému řezání (pouze s příčným dorazem) dřeva všeho druhu podle velikosti zařízení. Není dovoleno řezat kulaté dřevo jakéhokoliv druhu.

Zařízení je dovoleno používat pouze v souladu s určením.

Jakékoliv jiné používání není používáním v souladu s určením.

Za škody nebo zranění vzniklé v důsledku používání v rozporu s určením nese odpovědnost uživatel/obsluha, nikoliv výrobce.

Je dovoleno používat pouze pilové listy vhodné pro dané zařízení (pilové listy HM nebo CV).

Je zakázáno používat pilové listy HSS a rozbrušovací kotouče jakéhokoliv druhu. K používání v souladu s určením patří také respektování bezpečnostních pokynů a návodu k obsluze a provoz-

níchpokynůvnávodukobsluze.Osobyobsluhujícíaudržující zařízenímusíbýtsezařízenímseznámenyabýtobeznámenyo možnýchnebezpečích.Navícjenutnéconejpřesnějirespektovat platnébezpečnostnípředpisy Jenutnérespektovatjinávšeobecnápravidlavpracovně-lékařskéabezpečnostně-technické oblasti.

Pozor!

Připoužívánízařízeníjenutnédodržetněkolikbezpečnostních opatření,abynedošlokezraněnímaškodám.Protosipečlivě přečtětetentonávodkobsluze/bezpečnostnípokyny.Návoda pokyny dobře uschovejte, abyste měli informace kdykoliv k dispozici.Chcete-lizařízenípředatdalšímosobám,předejtejejspolu stímtonávodkobsluze/bezpečnostnímipokyny.Nepřejímáme žádnéručenízanehodyneboškody,kterévzniknoukvůlinerespektovánítohotonávoduabezpečnostníchpokynů.Přizměnách nazařízenídocházíkúplnémupropadnutízárukyvýrobceanárokůmtykajícímsevzniklýchsovisejícíchškod.lpřespoužívání vsouladusurčenímnemusibýtzcelavyloučenyurčitézbytkové rizikovéfaktory.Vzávislostinakonstrukciauspořádánízařízení se mohou objevit tato rizika:

- Dotknete-li se pilového listu v nezakrytém prostoru řezání.

- Sáhnete-li rukou do běžícího pilového listu (řezné zranění).

- Zpětné odvrhnutí obrobků a nástrojů.

• Zlomení pilového listu.

- Odmrštění vadných součástí pilového listu z tvrdého kovu.

- Poškození sluchu při nepoužívání nezbytné ochrany sluchu.

- Zdraví škodlivé emise dřevěného prachu při používání v uza-vřených prostorách.

Upozorňujeme, že naše zařízení nebyla zkonstruována k řádnému používání v živnostenském, řemeslném ani průmyslovém provozu. Neposkytujeme žádné záruky, bude-li zařízení používáno v živnostenském, řemeslném nebo průmyslovém provozu či při srovnatelných činnostech.

Obecný popis

Rozsah dodávky

Přístroj vybaltej a zkontrolujte, je-li kompletní:

• Řezný stůl s předem namontovaným pilovým listem s výstupky z tvrdého kovu, 24 zubů
  Pilový list s výstupky z tvrdého kovu, 48 zubů
• Chránič pilového listu s montážním materiálem
• Klínový rozrážeč
  Laserem
• Baterie 1,5V AAA (2x)
• Vodicí lišta
• Paralelní doraz
• Dorazová lišta
• Příčný doraz
• Rozšíření stolu (2x)
• Posuvný blok
• Podstavné nožky (4x)
• Příčné vzpěry, krátké (2×)
• Příčné vzpěry, dlouhé (2×)
• Gumové nožky (4x)
• Podstavné třmeny (2x)
• Podpěry stolu, krátké (4x)
• Návod k obsluze

Montážní materiál

(a) šroub se šestihrannou hlavou s nákružkem, 16 ks;
(b) šroub s plochou hlavou, 20 ks;
(c) podložka U, 20 ks;
(d) pérová podložka, 20 ks;
(e) matice, 28 ks

Nástroj

- (h) imbusový klíč HX 6

- (k) očkový klíč SW 10/22

- (i) vidlicový klíč SW 8/10

Dodatečný potřebný nástroj

- šroubovák na šrouby s křížovou drážkou

Obrázky najdete na přední a zadní výklopní stra- ně.

Přehled

1 Řezný stůl hránič pilového listu

3 Klínový rozrážeč (není vidět)

4 Pilový list (není vidět)

5 Vložka stolu

6 Rozšíření stolu

7 Vodicí lišta

8 Měřítko

9 Ruční kolečko

10 Podstavec

11 Upínací šroub

12 Klika

13 Zapínač, vypínač

14 přepínač otáček

15 Excentrická páka

16 Paralelní doraz

2 17 Odsávací adaptér Posuvný blok

19 Podstavné nožky (4x) příčné vzpěry, krátké (2x)

21 příčné vzpěry, dlouhé (2×)

5 24 Podpěry stolu, krátké

7 25 Upevňovací body

18 26 Šrouby se šestihrannou hlavou, vložka stolu

19 27 Upevňovací šroub, klínový rozrážeč

22. 28 Laser Spínač laseru 30 Šroub, přihrádka na baterie 31 Kryt baterii

23 32 Šroub s rýhovanou maticí a podložku

27 33 Drážka šroub s rýhovanou hlavou

35 Dorazová lišta

36 Příčný doraz

Popis funkce

Stolová kotoučová pila slouží k podélnému a příčnému řezání (pouze s příčným dorazem) dřeva všeho druhu podle velikosti zařízení. Není dovoleno řezat kulaté dřevo jakéhokoliv druhu.

Technické údaje

Stolová kotoučová pila....PTKS 2000 G5

Motor na střídavý proud ....230-240 V\~ 50 Hz

Volnoběžné otáčky n _1 ......5000 min ^-1 Příkon...... 1800 W (S1) ^* Příkon...... 2000 W (S6 40%) ^

Volnoběžné otáčky n _2 ....3200 min ^-1 Příkon....500 W (S1) ^**

Druh provozu ....S6 40%*, S1**

Třída ochrany ...... ☐ II

tloušťka hlavního pilového listu 1,8 mm

Druh ochrany.... IPXO

Pilový list z tvrdokovu (rozměry, které se mají použít) .....∅ 254 x ∅ 30 x 2,8 mm nebo ∅ 254 x ∅ 30 x 2,6 mm

Otáčky naprázdno pilový list, n max. 7000 min ^-1

Počet zubů 24 / 48

Tloušťka klínového rozrážeče....2,5 mm

min. Rozměr obrobku ŠxDxV 10x50x1 mm

Velikost stolu 580 x 545 mm

Velikost stolu se všemi třemi rozšířeními .....580 x 1010 mm

Výška řezání max. 90°....85 mm

Výška režání max. 45°....63 mm

Nastavení výšky....0 - 85 mm

Vychýlení pilového listu....90 - 45°

Odsávací přípojka ......ø 34 mm

Hmotnost cca....21,5 kg

CZ

Třída laseru 2

Vlnová délka laseru 650 nm

Výkon laseru.... < 1 mW

Napájení laserového modulu el. proudem. 2 x 1,5 V Micro(AAA)

Hladina zvukového tlaku (L nA ) ......93,7 dB(A); K nA = 3 dB

měřená 106,7 dB(A); K _ww = 3 dB

zaručená 108 dB(A)

* Druh provozu Só 40 %: Trvalý provoz s přerušovaným zatížením (pracovní cyklus 10 min). Aby nedošlo k nepřípustnému zahřátí motoru, je nutné motor provozovat ze 40 % pracovního cyklu s udávaným jmenovitým výkonem a následně je nutné jej provozovat ze 60 % pracovního cyklu bez zatížení.

**Provozní režim S1: Nepřetržitý chod s konstantní zátěží

Toto zařízení je určeno k provozu v napájecí síti s impedancí systému (vnitřní odpor sítě) Zmax v místě přenosu (domácí připojení) maximálně 0,5367 ohmů. Uživatel musí zajistit, aby zařízení bylo provozováno pouze v síti splňující příslušné požadavky. V případě potřeby lze informace o impedanci systému získat u místní energetické společnosti.

• Uvedená hodnota vibrací a uvedená hodnota emisí hluku byly změřeny pomocí standardizované zkušební metody a lze je použít k porovnání určitého elektrického nástroje s jiným nástrojem.
• Uvedená hodnota vibrací a uvedená hodnota emisí hluku mohou být použity také k předběžnému odhadu zatížení.

Výstraha:

Emise vibrací a emise hluku se mohou během skutečného používání elektrického nástroje lišit od udaných hodnot v závislosti na způsobu, jakým je elektrický nástroj používán a zejména pak podle typu zpracovávaného obrobku. Je nezbytné stanovit bezpečnostní opatření na ochranu obsluhující osoby na základě odhadu vibračního zatížení během skutečných podmínek používání (s přihlédnutím ke všem částem provozního cyklu, jako jsou například doby, kdy je elektrické nářadí vypnuté a takové, ve kterých je zapnuto, je ale bez zatížení).

Bezpečnostní pokyny

POZOR! Při použití elektrických nástrojů je nutné v rámci ochrany proti úrazu el. proudem, zranění a požáru nutné respektovat níže uvedená základní bezpečnostní opatření. Před používáním tohoto elektrického přístroje si přečtěte tyto pokyny. Bezpečnostním pokyny uchovávejte na vhodném místě.

Symboly a piktogramy

Symboly na přístroji:

Přečtěte si návod k použití!

Používejte ochrany očí.

Používejte a sluchu.

Chraňte si dýchací orgány vhodnou ochranou.

Pozor – Riziko zranění. Nikdy nesahejte do běžícího pilového listu.

Přístroj nevystavujte dešti. Přístroj nevystavujte vlhkosti. Nepracujte pri dešti.

Pozor! – laserové záření. Nedívejte se do paprsku. Třída laseru 2

Achtung! - Laserstrahlung Nicht in den Strahl blicken! Laser Klasse 2 Laserspezifikation nach EN 60825-1:2014 λ= 650 nm P₀ < 1 mW Attention! - laser radiation Do not stare into beam! class 2 laser product laser specification according to EN 60825-1:2014 λ= 650 nm P₀ < 1 mW

Tento štítek je umístěn na chrániči pilového listu.

Třída ochrany II (dvojitá izolace)

Elektrické přístroje nepatří do domovního odpadu.

Přepínač otáček 3200 min

Přepínač otáček 5000 min -1

Piktogram navíc na pilových listech

Pozor – poškozený pilový list není v žádném případě do- voleno nadále používat. Pilový list neprodleně vyměňte.

Symboly v návodu:

Výstražné značky s údaji pro zabránění škodám na zdraví anebo věcným škodám.

Příkazové značky (za vykřičníkem je vysvětlen příkaz) s údaji pro prevenci škod.

Informační značky s informacemi pro lepší zacházení s nástrojem.

Pozor Nebezpečí zásahu elektrickým proudem!

Před prováděním veškerých prací na přístroji vytáhněte zástrčku ze sítě.

Všeobecné bezpečností pokyny pro elektrické nářadí

VÝSTRAHA! Přečtěte si všechny bezpečnostní pokyny a instrukce, prohlédněte si obrázky a technické údaje, které jsou dodávány k tomuto elektrickému nářadí. Pochybení při dodržování bezpečnostních pokynů a instrukcí mohou způsobit úder elektrickým proudem, popálení a/nebo těžká zranění.

Všechny bezpečnostní pokyny a instrukce uchovejte pro budoucí použití.

Pojem „elektrické nářadí” používaný v bezpečnostních pokynech se vztahuje na elektrické nářadí napájené z elektrické sítě (prostřednictvím síťového kabelu) a na elektrické nářadí napájené akumulátorem (bez síťového kabelu).

1) BEZPEČNOST PRACOVIŠTĚ:

a) Udržujte svůj pracovní úsek čistý a dobře osvětle- ný. Nepořádek anebo neosvětlené pracovní oblasti mohou vést k nehodám.

b) Nepracujte s elektrickým nástrojem v okolí ohroženém výbuchem, v kterém se nachází hořlavé tekutiny, plyny anebo prachy. Elektrické nástroje vytváří jiskry, které mohou zapálit prach anebo páry.

c) Během používání elektrického nástroje udržujte děti a jiné osoby vzdáleně od sebe. Při nepozornosti můžete ztratit kontrolu nad nástrojem.

2) ELEKTRICKÁ BEZPEČNOST:

a) Přípojná zástrčka elektrického nástroje se musí hodit do zásuvky. Zástrčka se nesmí žádným způsobem změnit. Nepoužívejte žádné adaptérové zástrčky ve spojení elektrickými nástroji s ochranným uzemněním. Nezměněné zástrčky a vhodné zásuvky zmenšují riziko elektrického úderu.

b) Vyvarujte se tělesnému kontaktu se zemněnými povrchy jako jsou roury, topná tělesa, sporáky a ledničky. Existuje zvýšené riziko skrze elektrický úder, když je Vaše tělo zemněné.

c) Nevystavujte elektrický nástroj dešti anebo mokru. Vniknutí vody do elektrického nástroje zvyšuje riziko elektrického úderu.

d) Nepoužívejte kabel k jinému účelu, jako je nošení nebo zavěšení elektrického nástroje anebo vytažení zástrčky ze zásuvky. Udržujte kabel vzdáleně od žáru, od oleje, od ostrých hran anebo od pohy-bujících se částí nástrojů. Poškozené anebo zamotané kabely zvyšují riziko elektrického úderu.

e) Když pracujete s elektrickým nástrojem pod širým nebem, pak používejte pouze prodlužovací kabely, které jsou vhodné i pro venkovní oblast. Použití prodlužovacího kabelu vhodného pro venkovní oblast, zmenšuje riziko elektrického úderu.

f) Pokud nelze zabránit provozu elektrického nástroje ve vlhkém prostředí, použijte proudový chránič. Použití proudového chrániče snižuje riziko úrazu elektrickým proudem.

3) BEZPEČNOST OSOB:

a) Budte pozorní, dbejte na to, co děláte a pustte se elektrickým nástrojem rozumně do práce. Nepoužívejte elektrický nástroj, když jste unaveni anebo pod vlivem drog, alkoholu anebo léků. Jediný okamžik nepozornosti při používání elektrického nástroje může vést k vážným poraněním.

b) Noste osobní ochrannou výstroj a vždy ochranné brýle. Nošení osobní ochranné výstroje, jako je protisklu-zová bezpečnostní obuv, ochranná přilba a ochrana sluchu, snižuje riziko poranění.

c) Vyvarujte se nezáměrnému uvedení do provozu. Přesvědčte se o tom, že je elektrický nástroj vypnutý předtím, než ho připojíte na napájení elektrickým proudem, než ho zvednete anebo nesete. Když při nošení elektrického nástroje držíte prst na spínači anebo když tento nástroj v zapnutém stavu připojíte na napájení elektrickým proudem, pak toto může vést k nehodám.

d) Odstraňte nastavovací nářadí anebo šroubováky předtím, než elektrický nástroj zapnete. Nářadí anebo klíč, který se nachází v otáčející se části nástroje, může vést k poraněním.

e) Vyvarujte se abnormálnímu držení těla. Postarejte se o bezpečný postoj a udržujte vždy rovnováhu. Tímto můžete v neočekávaných situacích lépe kontrolovat elektrický nástroj.

f) Noste vhodný oděv. Nenoste žádné volné oblečení anebo šperky. Udržujte vlasy, oděv a rukavice vzdáleně od pohybujících se částí. Volné oblečení, šperky anebo dlouhé vlasy mohou být zachycené pohybujícími se částmi.

g) Lze-li namontovat zařízení na odsávání či zachytávání prachu, musí se takové zařízení namontovat a správně používat. Při používání zařízení na odsávání prachu lze snížit nebezpečí vznikající v důsledku prachu.

h) Držadla a úchopné plochy udržujte v suchém a čistém stavu bez stop oleje či mastnoty. Kluzká držadla a kluzké úchopné plochy neumožňují bezpečné ovládání a kontrolu elektrického nářadí v neočekávaných situacích.

4) POUŽÍVÁNÍ A OŠETŘOVÁNÍ ELEKTRICKÉHO NÁSTROJE:

a) Nepřetěžujte tento nástroj. Použijte pro svoji práci elektrické nářadí, určené pro tento účel. S vhodným elektrickým nástrojem pracujete v udaném výkonovém rozsahu lépe a bezpečněji.

b) Nepoužívejte žádné elektrické nářadí, jehož spínač je defektní. Elektrické nářadí, které se již nedá za- anebo vypnout, je nebezpečné a musí být opravené.

c) Vytáhněte zástrčku ze zásuvky a/nebo vyjměte vyjímatelný akumulátor před jakýmkoliv seřizováním, výměnou nástroje nebo odložením nářadí. Toto preventivní bezpečnostní opatření zabrání neúmyslnému startu elektrického nástroje.

d) Uložte nepouživaný elektrický nástroj mimo dosahu dětí. Nepřenechávejte používání tohoto nástroje osobám, které s tímto nástrojem nejsou obeznámené anebo tyto pokyny nečetly. Elektrické nástroje jsou nebezpečné, když je používají nezkušené osoby.

e) Údržbu elektrického nářadí a používaného nástroje provádějte s maximální pečlivostí. Kontrolujte, jestli pohyblivé díly bezvadně funguji a neváznou, jestli jsou části zlomené anebo natolik poškozené, že je funkce elektrického nástroje narušena. Nechte poškozené části před použitím nástroje opravit. Příčiny mnohých nehod tkví ve špatně udržovaných elektrických nástrojích.

f) Udržujte řezné nástroje ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně zaseknou a lépe se vedou.

g) Použivejte tento elektrický nástroj, jeho příslušenství, vložné nástroje atd. v souladu s těmito instrukcemi. Zohledněte přitom pracovní podmínky a činnost, která se má vykonávat. Používání elektrického nástroje pro jiné účely, než pro které je určený, může vést k nebezpečným situacím.

h) Držadla a úchopné plochy udržujte v suchém a čistém stavu bez stop oleje či mastnoty. Kluzká držadla a kluzké úchopné plochy neumožňují bezpečné ovládání a kontrolu elektrického nářadí v neočekávaných situacích.

5) Servis:

a) Svoje elektrické nářadí nechte opravit pouze kvalifikovaným odborným personálem a jenom pomocí originálních náhradních dilů. Tímto se zajistí to, že bezpečnost elektrického nářadí zůstává zachována.

Bezpečnostní pokyny pro kotoučové stolové pily

1) Bezpečnostní pokyny týkající se ochranného krytu
a) Nechte namontovat ochranné kryty. Ochranné kryty musí být ve funkčním stavu a správně na- montované. Uvolněné, poškozené nebo nesprávně fungu- jící ochranné kryty se musí opravit nebo vyměnit.
b) Pred zapnutím elektrického nástroje se ujistěte, zda se pilový list nedotýká ochranného krytu, klínového rozrážeče nebo obrobku. Náhodný kontakt těchto součástí s pilovým listem může vést k nebezpečné situaci.
c) Nastavte klínový rozrážeč podle popisu v tomto návodu k obsluze. Nesprávné rozestupy, nesprávná poloha a nesprávné vyrovnání mohou znamenat, že klínový rozrážeč účinně nezabrání zpětnému rázu.
d) Aby klínový rozrážeč fungoval, musí působit na obrobek. V případě řezů v obrobcích, které jsou příliš krátké na to, aby umožnily zapadnutí klínového rozrážeče, je klínový rozrážeč neúčinný. Za těchto podmínek nelze zpětnému rázu zabránit klínovým rozrážečem.
e) Pro klínový rozrážeč použijte vhodný pilový list. Aby klínový rozrážeč působil správně, musí se průměr pilového listu shodovat s odpovídajícím klínovým rozrážečem, hlavní pilový list musí být tenčí než klínový rozrážeč a šířka zubu musí být větší než tloušťka klínového rozrážeče.

2) Bezpečnostní pokyny pro řezání

a) NEBEZPEČÍ: Nedávejte své prsty a ruce do blízkosti pilového listu nebo do oblasti řezání. Okamžik nepozornosti nebo uklouznutí by mohl přivést ruku k pilovému listu a způsobit vážné zranění.
b) Obrobek přisouvejte pouze proti směru otáčení pilového listu. Posunutí obrobku ve stejném směru, jakým je směr otáčení pilového listu nad stole, může vést k tomu, že se obrobek a Vaše ruka vtáhnou do pilového listu.
c) Pokud provádíte podélné řezy, nikdy nepoužívejte pokosový doraz k přisunutí obrobku a nikdy nepoužívejte paralelní doraz k nastavení délky při provádění přičných řezů. Současné vedení obrobku paralelním dorazem a pokosovým dorazem zvyšuje pravděpodobnost zaseknutí pilového listu a zpětného rázu.
d) Pri podélných řezech vždy působte na obrobek mezi dorazovou lištou a pilovým listem přívodní silou. Pokud je vzdálenost mezi dorazovou lištou a pilovým listem menší než 150 mm, použijte posuvnou tyč a pokud je vzdálenost menší než 50 mm, použijte posuvný blok. Tyto pracovní pomůcky zajišťují, že vaše ruka zůstane v bezpečné vzdálenosti od pilového listu.
e) Používejte pouze dodanou posuvnou tyč výrobce nebo tyč, která byla vyrobena podle pokynů. Posuvná tyč zajišťuje dostatečnou vzdálenost mezi rukou a pilovým listem.
f) Nikdy nepouživejte poškozenou nebo naříznutou posuvnou tyč. Poškozená posuvná tyč se může zlomit a způsobit, že se Vaše ruka dostane do pilového listu.
g) Nepracujte „od ruky“. K přiložení a vedení obrobku vždy používejte paralelní doraz nebo pokosový doraz. „Od ruky“ znamená podepření nebo vedení obrobku rukama místo paralelního nebo pokosového dorazu. Řezání od ruky vede k vychýlení, zablokování a zpětnému rázu.

h) Nikdy nesahejte kolem nebo nad rotující pilový list. Sáhnutí po obrobku může vést k neúmyslnému kontaktu s rotujícím pilovým listem.
i) Podepřete dlouhé a/nebo široké obrobky vzadu a/nebo po straně pilového stolu tak, aby zůstaly ve vodorovné poloze. Dlouhé a/nebo široké obrobky mají sklon se převrhnout na okraji pilového stolu; to vede ke ztrátě kontroly, zaseknutí pilového listu a zpětnému rázu.
i) Posouvejte obrobek rovnoměrně. Neohýbejte ani neotáčejte obrobkem. Pokud se pilový list zasekne, okamžitě elektrický nástroj vypněte, vytáhněte síťovou zástrčku ze zásuvky a odstraňte příčinu zaseknutí. Zaseknutí pilového listu obrobkem může způsobit zpětný ráz nebo zablokování motoru.
k) Neodstraňujte odřezaný materiál, když je pila v chodu. Odřezaný materiál se může zaseknout mezi pilovým listem a dorazovou lištou nebo v ochranném krytu a při odstranění mohou být vtaženy Vaše prsty do pilového listu. Před odstraňováním materiálu pilu vypněte a počkejte, až se pilový list zastaví.
1) Pro podélné řezy na obrobcích tenčich než 2 mm použijte pomocný paralelní doraz, který má kontakt s povrchem stolu. Tenké obrobky se mohou pod paralelním dorazem zaklínit a způsobit zpětný ráz.
3) Příčiny zpětného rázu a příslušné bezpečnostní pokyny

Zpětný ráz je náhlá reakce obrobku v důsledku zaháknutí, zaklí-nění pilového listu nebo zářezu do obrobku pod úhlem vzhledem k pilovému listu, nebo když se část obrobku zasekne mezi pilovým listem a paralelním dorazem nebo jiným nehybným objek-tem.

Ve většině případů je v případě zpětného rázu obrobek zachycen zadní částí pilového listu, nadzvednut od pilového stolu a odhozen směrem k operátorovi.

Ke zpětnému rázu dochází v důsledku nesprávného nebo chybného použití kotoučové stolové pily. Zpětnému rázu lze předcházet vhodnými opatřeními, viz níže.

a) Nikdy nestůjte v přímém směru s pilovým listem. Vždy stůjte na straně k pilovému listu, na které je umístěna také dorazová lišta. V případě zpětného rázu může být obrobek odhozen vysokou rychlostí na osoby stojící před pilovým listem a ve směru pilového listu.
b) Nikdy nesahejte nad nebo za pilový list, abyste obrobek táhli nebo podepřeli. Může dojít k náhodnému kontaktu s pilovým listem nebo zpětnému rázu, který může způsobit vtažení Vašich prstů do pilového listu.
c) Nikdy nedržte a netlačte na odřezávaný obrobek proti otáčejícímu se pilovému listu. Tlačení odřezávaného obrobku proti pilovému listu vede k zaseknutí a zpětnému rázu.
d) Vyrovnejte dorazovou lištu paralelně s pilovým listem. Nevyrovnaná dorazová lišta tlačí obrobek na pilový list a způsobuje zpětný ráz.
e) Podepřete velké desky, abyste snížili riziko zpětného rázu v důsledku zaseknutého pilového listu. Velké desky se mohou prohnout pod vlastní hmotností. Desky se musí podepřít všude tam, kde vyčnívají z povrchu stolu.
f) Budte obzvlášte opatrní při řezání obrobku, které jsou zkroucené, zauzlené, pokřivené nebo nemaji rovnou hranu, na které by mohly být vedeny pokosovým dorazem nebo podél dorazové lišty. Pokři-

vený, zauzlený nebo zkroucený obrobek je nestabilní a vede k vychýlení řezu pilovým listem, zablokování a zpětnému rázu.

g) Nikdy neřežte několik obrobků naskládaných na sebe nebo jeden za druhým. Pilový list by mohl zachytit jednu nebo více částí a způsobit zpětný ráz.

h) Chcete-li opět spustit pilu, jejíž pilový list je zaseknutý v obrobku, vycentrujte pilový list v rozteči pily tak, aby se zuby pily nezasekly v obrobku. Pokud se pilový list zasekne, může po opětovném spuštění pily nadzvednout obrobek a způsobit zpětný ráz.

i) Pilové listy udržujte čisté, ostré a dostatečně nastavené. Nikdy nepoužívejte pokřivené pilové listy ani pilové listy s prasknutými nebo zlomenými zuby. Ostré pilové listy se správně rozváděnými zuby minimalizují zasekávání, blokování a zpětný ráz.

4) Bezpečnostní pokyny pro obsluhu kotoučových stolových pil

a) Před vyjmutím vložky stolu, výměnou pilového listu, seřízením klinového rozrážeče nebo ochranného krytu pilového listu a při ponechání stroje bez dozoru vypněte kotoučovou stolovou pilu a odpojte ji od sitě. Preventivní opatření slouží k zabránění nehodám a úrazům.

b) Nikdy nenechávejte kotoučovou stolovou pilu bez dozoru. Vypněte elektrický nástroj a neopouštějte ho, dokud se úplně nezastaví. Pila běžící bez dozoru představuje nekontrolované nebezpečí.

c) Kotoučovou stolovou pilu postavte na rovné, dobře osvětlené místo, kde můžete bezpečně stát a udržovat rovnováhu. Místo postavení musí mít dostatek místa pro dobrou manipulaci s velikostí Vašich obrobku. Nepořádek, neosvětlené pracovní oblasti a nerovné kluzké podlahy mohou vést k nehodám a úrazům.

d) Pravidelně odstraňujte piliny a dřevěnou moučku pod stole m pily a/nebo z vysavače. Nahromaděné piliny jsou hořlavé a mohou se samy vznítit.

e) Zajistěte kotoučovou stolovou pilu. Nesprávně zajištěná kotoučová stolová pila se může pohybovat nebo převrátit.

f) Před zapnutím odstraňte z kotoučové stolové pily seřizovací nástroje, zbytky dřeva atd. Rozptylování nebo možná zpříčení mohou být nebezpečná.

g) Vždy používejte pilové listy správné velikosti a s vhodným úchytným otvorem (např. kosočtvercovým nebo kulatým). Pilové listy, neodpovídající montážním částem pily, se obvodově hážou a způsobují ztrátu kontroly.

h) Nikdy nepoužívejte poškozený nebo nesprávný montážní materiál pilového listu, jako jsou např. příruby, podložky, šrouby nebo matice. Tento montážní materiál pilového listu byl speciálně navržen pro Vaši pilu pro bezpečný provoz a optimální výkon.

i) Nikdy se nestavte na kotoučovou stolovou pilu a nepoužívejte kotoučovou stolovou pilu jako stoličku. Při převrácení elektrického nástroje nebo při náhodném dotyku pilového listu může dojít k vážným zraněním.

i) Ujistěte se, že je pilový list namontován ve správném směru otáčení. U kotoučové stolové pily nepoužívejte brusné kotouče ani drátěné kartáče. Nesprávná montáž pilového listu nebo použití nedoporučeného příslušenství může vést k vážným zraněním.

Bezpečnostní pokyny k manipulaci s laserem

– Pozor: Laserové záření, nedívejte se do paprsku, laser třídy 2

- Tento štítek je umístěn na chrániči pilového listu.

Bezpečnostní pokyny k manipulaci s bateriemi

1 Vždy dbejte na to, aby byly baterie vloženy se správnou polaritou (+ a –), jak je uvedeno na baterii.
2 Baterie nezkratujte.
3 Nenabíjejte baterie, které nejsou určeny k dobíjení.
4 Baterie nepřebíjejte!
5 Nekombinujte staré a nové baterie ani baterie různého typu či od různých výrobců! Vždy vyměňte celou sadu baterií na- ráz.
6 Vybité baterie neprodleně vyjměte z přístroje a řádně zlikvidujte!
7 Baterie nezahřívejte!
8 Prímo na bateriích nesvářejte ani neletujte!
9 Baterie nerozebírejte!
10 Baterie nedeformujte!
11 Baterie nevhazujte do ohně!
12 Baterie skladujte mimo dosah dětí.
13 Bez dohledu nedovolte dětem, aby měnily baterie!
14 Neskladujte baterie v blízkosti ohně, sporáků nebo jiných zdrojů tepla. Nepokládejte baterie pod přímé sluneční záření, nepoužívejte ani neskladujte je ve vozidlech za horkého počasí.
15 Nepoužité baterie skladujte v původním obalu a udržujte je v bezpečné vzdálenosti od kovových objektů. Vybalené baterie nesměšujte ani je neskladujte zpřeházené u sebe! Mohlo by dojít ke zkratování baterie, a tím také k poškození, popáleninám nebo dokonce k požáru.
16 Baterie vyjměte ze zařízení, nebude-li zařízení po delší dobu používáno, a to s výjimkou nouzových případů!
17 Na vypadlé baterie NIKDY nesahejte bez příslušné ochrany. Potřísní-li uniklá tekutina pokožku, je vhodné pokožku v tomto místě ihned opláchnout tekoucí vodou. V žádném případě nedopustte, aby se tekutina dostala do očí či úst. V takovém případě ihned vyhledejte lékaře.
18 Před vložením baterií očistěte kontakty baterie a také protikontakty v zařízení.

Zbytková rizika

Elektrický nástroj byl zkonstruován podle aktuálního stavu techniky a uznávaných bezpečnostně technických směrnic. I přesto mohou při práci přetrvávat určitá zbytková rizika.

• Hrozí ohrožení zdraví elektrickým proudem při používání elektrických přípojek, které nejsou v řádném stavu.
• Kromě toho mohou i přes provedená bezpečnostní opatření přetrvávat zbytková rizika, která nejsou viditelná.
• Zbytková rizika lze minimalizovat v případě, že respektujete „Bezpečnostní pokyny“ a „Použití v souladu s určením“ a také návod k obsluze.
• Nezatěžujte zařízení zbytečně: při příliš silném tlaku při řezání se rychle poškodí pilový list. To může vést ke snížení výkonu zařízení při zpracování a omezení přesnosti řezání.
• Zabraňte náhodnému uvedení zařízení do provozu: při zastrčení zástrčky do zásuvky nesmí být stisknuto spouštěcí tlačitko.
• Používejte nástroj, který je doporučen v této příručce. Tím dosáhnete toho, že pila bude podávat optimální výkony.

CZ

• Udržujte ruce v bezpečné vzdálenosti od pracovního prosto- ru, je-li zařízení v provozu.
• Pred provedením nastavovacích a údržbových prací zařízení vypněte a vytáhněte síťovou zástrčku.

Elektrické připojení

Nainstalovaný elektromotor je připojen a připraven k provozu. Připojení odpovídá jednoznačným předpisům VDE a DIN. Sítová přípojka na straně zákazníka a také používané prodlužovací vedení musejí odpovídat těmto předpisům.

• Produkt splňuje požadavky normy EN 61000-3-11 a odpovídá zvláštním podmínkám připojení. To znamená, že není přípustné jej používat na libovolně zvolených připojovacích bodech.
• U zařízení se při nepříznivých podmínkách v síti mohou objevit přechodné výkyvy napětí.
• Nesmí být překročena maximální přípustná impedance sitě 0,5367 ohmů na elektrické přípojce.
• Jako uživatele musíte zajistit, v případě nutnosti po konzultaci s dodavatelskou energetickou společností, aby zatížitelnost trvalým proudem sitě v připojovacím bodě s veřejnou sítí do-stačovala k připojení produktu.

Důležité pokyny

Při přetížení se motor ihned automaticky vypne. Po určité době ochlazení (časově se liší) lze motor opět zapnout.

Poškozená elektrické připojovací vedení

Na elektrických připojovacích vedeních dochází často k poškození izolace.

Toto mohou být jejich příčiny:

• Otlaky, jsou-li připojovací vedení provlečena okny nebo dveřními mezerami.
• Místa, kde se připojovací vedení zalomí kvůli nesprávnému upevnění nebo provlečení připojovacího vedení.
• Místa, kde se připojovací vedení zalomí kvůli přejetí.
• Škody na izolaci kvůli vytržení ze zásuvky ve zdi.
• Trhliny kvůli stárnutí izolace.

Taková škodlivá elektrická připojení není dovoleno používat a jsou kvůli poškozené izolaci životu nebezpečná.

Pravidelně kontrolujte případná poškození na elektrických připojovacích vedeních. Dbejte na to, aby při kontrole nebylo připojovací vedení připojeno k elektrické sítí.

Elektrická připojovací vedení musejí odpovídat jednoznačným předpisům VDE a DIN. Používejte pouze připojovací vedení s označením H05VV-F.

Předpisem je nátisk typového označení na připojovacím kabelu.

- Pokud je požadována výměna připojovacího vedení, musí ji provést výrobce nebo příslušný zástupce, aby nedošlo k ohrožení bezpečnosti.

Motor na střídavý proud

• Napětí v síti musí být 230-240 V\~
• Prodlužovací vedení do 25 m délky musejí mít průřez 2,5 čtverečního milimetru.

Připojení a opravy elektrického vybavení smí provádět pouze odborný elektrikář. Při dotazech zadejte tyto údaje:

• druh proudu motoru
• údaje na typovém štítku zařízení
• údaje na typovém štítku motoru

Montáz

Před prvním uvedením do provozu zkontrolujte usazení vnější příruby pilového listu.

Montáž, výměna dílů a nastavení

Pozor! Před veškerými údržbovými, přestavovacími a montážními pracemi na kotoučové pile je nutné vytáhnout sitovou zástrčku.

Položte všechny dodávané díly na plochý povrch. Seskupte stejné díly.

Šrouby vždy vkládejte směrem zvnějšku dovnitř, spoje zajistěte maticemi zevnitř.

Upozornění: Matice a šrouby utahujte během montáže jen tak, aby nemohly odpadnout.

Montáz podstavce a rozšíření stolu (obr. 1-13)

1. Kotoučovou stolovou pilu položte s řezným stole (1) na zem. Pokud řezný stůl (1) neleží naplocho na zemi, upravte pomocí kliky (12) polohu klínového rozrážeče (3) a pilového listu (4).
2. Výrovnejte rozšíření stolu (6) s řezným stole. Logo „Parkside“ na rozšířeních stolu (6) je přitom vzdáleno od řezného stolu (1).
3. Upevněte rozšíření stolu (6) volně na rezném stolu (1) pomocí šestihranných šroubů s nákružkem (a) (obr.6).

Čtyři podstavné nožky (19) se na krytu sešroubují společně s podpěrami stolu (24).

1. Volně připevněte podpěry stolu (24) ke krytu kotoučové stolové pily společně se čtyřmi podstavnými nožkami (19). Použijte šestihranné šrouby s nákružkem (a). Pro rozšíření stolu (6) použijte šrouby se šestihrannou hlavou s nákružkem (a), pružné podložky (d), podložky (c) a matice (e).

2. Nyní čtyři příčné vzpěry (20/21) zlehka našroubujte na podstavné nožky (19). Použijte šrouby s plochou hlavou (b), podložky (c), pérové podložky (d) a matice (e) (obr. 11).

3. Poté pevně utáhněte veškeré šrouby podstavných nožek (19) a rozšíření stolu (6).

4. Nyní nasadte gumové nožky (22) na podstavné nožky (19) (obr. 12).

5. Kotoučovou stolovou pilu postavte na podstavec (10).

Pozor! Oba podstavné třmeny musí být upevněny k zadní části přístroje v upevňovacích bo-dech (25)! (obr. 7).

1. K otvorům na zadních podstavných nožkách (19) přišroubujte podstavné třmeny (23). Montážní materiál: vždy 2 šrouby s plochou hlavou (b), podložky (c), pérové podložky (d) a matice (e) (obr. 13).

Montáž vodici lišty s měřítkem (obr. 14-17)

1. Upevněte čyří šrouby s plochou hlavou (b) volně s maticí na řezný stůl (1) a na rozšíření stolu (6). Hlavy šroubů musí být orientovány směrem ven. Vyberte vždy dva vnější otvory řezného stolu (1) a oba vnější otvory rozšíření stolu (6).

2. Našroubujte obě části vodicí lišty (7) na šrouby s plochou hlavou na řezném stole a na rozšíření stolu. Oba díly vodicí lišty zastrčte k sobě.

3. Na vodicí lištu (7) nasadte paralelní doraz (16) (obr. 16). Posuňte paralelní doraz (16) na pilový list (4). Pilový list musí být vyrovnán kolmo. Nastavení 0° na měřítku (8).

Na vodicí liště (7) se nachází 2 měřítka (o/n) (obr. 17).

Tyto ukazují vzdálenost mezi paralelním dorazem a pilovým listem. V závislosti na tom, zda je paralelní doraz (16) na- montován ke zpracování silného nebo tenkého materiálu, zvolte příslušné měřítko: vysoká dorazová lišta (modrá čísla): měřítko (o) nízká dorazová lišta (černá čísla): měřítko (n). Vyrovnejte měřítko podle značky. Za tímto účelem posuňte paralelní doraz (16) do modrého nebo černého nulového označení podle indikace na průzoru (p) na paralelním dorazu (16).

1. Jakmile je měřítko vyrovnáno, utáhněte čtyři matice šroubů s plochou hlavou, k upevnění vodicí lišty.

Před uvedením do provozu zkontrolujte polohu klinového rozrážeče. Z přepravních důvodů je klinový rozrážeč nastaven do nejnižší polohy.

Výměna vložky stolu (Obr. 18)

1. Vložku stolu (5) je nutné při opotřebení nebo poškození vyměnit, jinak hrozí zvýšené riziko zranění.
2. Sejměte 2 šrouby se šestihrannou hlavou (26).
3. Lehce nadzvedněte vložku stolu (5) vzadu a zatlačte ji zpět ve směru šipky. Vyjměte vložku stolu (5). Případně provedte úpravu na levé straně uprostřed vložky stolu (5) pro uvolnění výstupku ve vložce stolu (5).
4. Montáž nové vložky stolu probíhá v obráceném pořadí.

Montáz/výměna pilového listu (Obr. 3+18-21)

1. Pozor! Vytáhněte síťovou zástrčku, noste ochranné rukavice.
2. Odmontujte ochranu pilového listu (2).
3. Odmontujte laser (28) povolením šroubů (z).
4. Odmontujte vložku stolu (5) (viz „Výměna vložky stolu“)
5. Povolte upínací šroub (11). Otáčením ručního kolečka (9) nakloňte pilový list (4), abyste tak snáze nasadili klíč s vnitřním šestihranem (h) a očkový klíč (k).
6. Nasadte klíč s vnitřním šestihranem (h) (HX 6) na šroub a přidržte jej pomocí očkového klíče (k) (klíčový otvor 22) proti hřídeli motoru.
7. Pozor! Šroubem otáčejte ve směru otáčení pilového listu. Sejměte uvolněný šroub.
8. Sejměte vnější přírubu a starý pilový list stáhněte šikmo směrem dolů z vnitřní příruby.
9. Přírubu pilového listu před montáží nového pilového listu pečlivě očistěte drátěným kartáčem.
10. Nový pilový list znovu nasadte a pevně utáhněte v obráceném pořadí.

Pozor! Dbejte na směr chodu, zkosení řezných zubů musí být orientováno ve směru chodu, tj. musí ukazovat dopředu.

1. Znovu namontujte a nastavte vložku stolu (5) a také ochranu pilového listu (2).
2. Opět namontujte laser (28). Přitom dodržujte kapitolu „Nastavení laseru“.
3. Než začnete s pilou znovu pracovat, je nutné zkontrolovat funkčnost ochranných zařízení.

Při motnáži pilových listů dodržujte následující pokyny:

• Pilové kotouče se musí upnout tak, aby se během provozu neuvolňovaly.
• Zajistěte, aby se montáž prováděla pouze na nábojích nástrojů nebo na upínací ploše pilových listů a aby řezné hrany nepřicházely do styku s upínacími prvky.
• Utáhněte upevňovací šroub pouze vhodným klíčem na šrouby a momentem 2,25 - 2,75 Nm.
• Prodloužení klíče na šrouby nebo utahování úderem kladivem není přípustné.
• Očistěte upínací plochy od nečistot, tuku, oleje a vody.
• Upínací šrouby utáhněte pouze podle návodu výrobce.

Montáz / nastavení klinového rozrážeče; Vložení baterii

Pozor! Vytáhněte síťovou zástrčku! Nastavení pilového listu (4) je nutné zkontrolovat při každé výměně pilového listu.

(Obr. 18-22)

1. Nastavte pilový list (4) na maximální hloubku řezu, uvedte jej do polohy 0° a zaaretujte jej.
2. Demontujte ochranu pilového listu (2) (nikoliv při první montáži).
3. Odmontujte laser (28) povolením šroubů (z).
4. Povolte oba šrouby se zápustnou hlavou vložky stolu (26) a vyjměte vložku stolu (5).
5. Povolte upevňovací šroub (27) (použijte k tomu dodaný vidlicový klíč, otvor klíče 8).
6. Zatlačte klínový rozrážeč (3) úplně nahoru.
7. Poté opět pevně utáhněte upevňovací šroub (27).
8. Znovu namontujte vložku stolu (5).
9. Opět namontujte laser (28). Přitom dodržujte kapitolu „Nastavení laseru”.
10. Znovu namontujte ochranu pilového listu (2).

11. Vložení baterií:

12. Přepněte spínač (29) Laser zap./vyp. do polohy „0“ (laser vyp.).

13. Povolte šroub (30) a sejměte kryt přihrádky na baterie (31). Bočním vyhnutím sejměte nyní kryt přihrádky na baterie (31).
14. Vložte dodané baterie (typ AAA), dbejte prítom na správnou polaritu-
15. Znovu nasadte kryt prihrádky na baterie (31) a upevněte jej šroubem (30). Poznámky k bateriím:
16. Nebudete-li laser po delší dobu používat, vyjměte baterie z přihrádky na baterie. Při úniku bateriové kapaliny může dojít k poškození zařízení.
17. Baterie neodkládejte na topná tělesa ani je po delší dobu nevystavujte silnému slunečnímu zářen; při teplotách nad 45 °C může dojít k poškození přístroje.

Montáž/demontáž pilového listu (Obr. 23)

1. Povolte šroub s rýhovanou maticí (32) a podložku ochrany pilového listu (2). Nasadte ochranu pilového listu (2) shora na klínový rozrážeč (3).
2. Namontujte šroub s rýhovanou maticí (32) a podložkou tak, jak je zobrazeno.
3. Utáhněte šroub (32). Ochrana pilového listu se musí volně pohybovat.

CZ

1. Demontáž se provádí v obráceném pořadí. Pozor! Před zahájením řezání je nutné spustit dolů ochranu pilového listu (2) na řezivo.

Připojení odsávacího zařizení (Obr. 24)

1. Nasadte odsávací hadici do odsávacího adaptéru (17). Odsávací hadici případně zajistěte hadicovou sponou, čímž zabráníte vyklouznutí odsávacího adaptéru (17).

2. Jako odsávací zařízení není vhodný domácí vysavač. Použí-vejte víceúčelový vysavač nebo přímo zařízení na odsávání třísek.

Před uvedením do provozu

- Zařizení musí být stabilně ustaveno, tj. pevně přišroubováno na podstavci.

- Před uvedením do provozu musí být řádně namontovány všechny kryty a bezpečnostní zařízení.

- Pilový list se musí volně pohybovat.

- U již zpracovaného dřeva dejte pozor na cizí tělesa, např. hřebíky či šrouby.

- Než stisknete zapínač/vypínač, ujistěte se, zda je pilový list správně namontován a pohyblivé díly mají lehký chod.

- Před připojením zařízení se ujistěte, že se údaje na typovém štítku shodují s údaji el. sítě.

- Zařízení připojte pouze k řádně nainstalované zásuvce s ochranným kontaktem a jištěním alespoň 16 A.

- Připojte toto zařízení pouze na zástrčku s ochranným vypínačem proti chybovému proudu RCD (Residual Current Device) s reziduálním proudem ne větším, než 30 mA.

Před prvním uvedením do provozu zkontrolujte usazení vnější příruby pilového listu.

Obsluha

Zapnutí a vypnutí (Obr. 3)

- Stisknutím zeleného tlačítka „I“ (13) pilu zapnete. Před započetím řezání vyčkejte, než pilový list dosáhne maximálních otáček.

- Pilu vypnete stisknutím červeného tlačítka „0“(13).

Změna otáček (Obr. 3)

Přepínačem otáček můžete přepínat mezi dvěma otáčkami motoru:

3200 min -1

5000 min -1

Nastavení hloubky řezání (Obr. 3)

Otáčením kliky (12) lze pilový list nastavit na požadovanou hloubku řezu (plynule).

- Otočení doprava: větší hloubka řezání

- Otočení doleva: menší hloubka řezání

Nastavte pilový list tak, aby vyčníval asi 5 mm nad řez.

Při zkušebním řezu zkontrolujte nastavení.

Práce s paralelním dorazem

Nastavení šířky řezání (Obr. 16-17)

- Při podélném řezání dřevěných dílů je nutné použít paralelní doraz (16).

- Paralelní doraz by se měl namontovat na pravou stranu pilového listu (4).

- Na vodící liště (16) se nachází 2 měřítka (o/n). Tyto ukazují vzdálenost mezi paralelním dorazem (16) a pilovým listem (4) (obr. 25).

- V závislosti na tom, zda se paralelní doraz (16) otáčí pro zpracování silného nebo tenkého materiálu, vyberte příslušné měřítko: horní dorazová lišta (silný materiál): měřítko (o) dolní dorazová lišta (tenký materiál): měřítko (n)

- Paralelní doraz (16) nastavte na požadovaný rozměr na průzoru (p) a zajistěte jej excentrickou pákou (15).

Excentrická páka (15) musí doléhat na dorazovou lištu tak, aby ji bylo možné zafixovat střední silou.

Pokud se to nepovede, otočte excentrickou páku dále ve směru hodinových ručiček k její utáhnutí nebo k povolení ji otáčejte proti směru hodinových ručiček.

Nastavení délky dorazu (Obr. 25)

- Základní pravidlo: Zadní konec dorazu naráží na pomyslnou linii. Ta začíná cca u středu pilového kotouče a probíhá pod úhlem 45° vzad.

- Nastavte požadovanou šířku řezu.

Seřízení paralelního dorazu (Obr. 26)

- Pozor! Sejmutí ochrany pilového listu

- Pilový list (4) nastavte na maximální hloubku řezu.

- Nastavte paralelní doraz (16) tak, aby se lišta dotýkala pilového listu.

- Neprobíhá-li paralelní doraz (16) v jedné linii s pilovým listem (4), postupujte následovně. Šrouby (r) na paralelním dorazu povolte tak, aby bylo možné paralelní doraz (16) vyrovnat paralelně s pilovým listem (4).

- Znovu pevně utáhněte šrouby (r).

Nastavení měřitka paralelního dorazu (Obr. 28)

- Zkontrolujte, zda ukazatel na průzoru (p) paralelního dorazu (6) ukazuje správné hodnoty ve vztahu k řezací linii. Není-li tomu tak, postupujte takto:

- Povolte šroub (q), kterým je připevněn ukazatel na průzoru (p) paralelního dorazu (ó) na tom samém. Nyní lze ukazatel na průzoru (p) nastavit do správné polohy.

- Nyní znovu dotáhněte šroub (q) na průzoru (p).

Příčný doraz (Obr. 27)

- Příčný doraz (36) zasuňte do drážky (33) stolové pily.

- Uvolněte šroub s rýhovanou hlavou (34).

- Otočením příčného dorazu (36) nastavte požadovaný úhel. Zářez na vodicí tyči ukazuje nastavený úhel.

- Znovu nastavte šroub s rýhovanou hlavou (34).

Pozor!

• Dorazovou lištu (35) neposunujte príliš daleko lovému listu.
• Vzdálenost mezi dorazovou lištou (35) a pilovým listem (4) by měla být cca 2 cm.

Nastavení úhlu

(Obr. 27+3)

Pomocí stolové kotoučové pily lze provádět šikmé řezy vlevo pod úhlem 0°-45° k dorazové liště.

Před každým řezem zkontrolujte, že mezi dorazovou lištou (36), vodítkem příčného břitu (36) a pilovým listem (4) nemůže dojít ke kolizi.

• Uvolněte upínací šroub (9).
• Otáčením ručního kolečka (11) nastavte požadovaný úhel na měřítku (10).
• Upínací šroub (9) zaaretujte v požadovaném úhlu.

Používání laseru

(Obr. 29-30)

• Pomocí laseru (28) lze provádět přesné řezání kotoučovou pilou.
• Laserové světlo je vytvářeno laserovou diodou napájenou dvěma bateriemi. Laserové světlo je rozšířeno na šířku linie a vystupuje laserovým otvorem. Tuto linii lze poté použít jako optickou značku řezné linky při přesném řezání. Při práci s laserem respektujte bezpečnostní pokyny.
• Zapnutí laseru: Spínač Laser zap./vyp. (29) nastavte na l. Spínač Laser zap./vyp. (29) je u namontovaného chrániče pilového listu (2) přístupný ve vybrání (obr. 31). Z laserového otvoru je nyní promítán červený paprsek laseru. Budete-li řezat podle laserového paprsku podél značek řezné linie, získáte čisté řezy.
• Vypnutí laseru: Spínač Laser zap./vyp. (29) nastavte na 0. Laserový paprsek zhasne. Laser vždy vypněte, není-li potřeba. Šetří se tak baterie.
• Laserový paprsek může být zablokován kvůli nahromaděnému prachu a třískám. Po každém použití tyto částice proto z otvoru pro výstup laseru odstraňte (zařízení je vypnuto).

Nastavení laseru

(Obr. 30)

Pokud již laser (28) neukazuje správnou linii řezání, Ize jej dodatečně nastavit. Za tímto účelem otevřete šrouby (z). Nastavte laser pomocí tak, aby laserový paprsek zasáhl řezné zuby pilového listu (4). Znovu utáhněte šrouby (z), a to střídavě a rovnoměrně.

Provoz

Pokyny k práci

Po každém novém nastavení doporučujeme provést zkušební řez, a ověřit tak nastavené rozměry. Před provedením řezu vyčkejte po zapnutí pily, než pilový list dosáhne max. otáček.

Dlouhé obrobky zajistěte proti převrácení na konci řezacího postupu (např. odvíjecí stojan atd.).

Používejte pouze pilové listy, označené počtem otáček, které jsou stejné nebo vyšší než jsou otáčky, uvedené na elektrickém nástroji.

Pozor při nařezávání.

Provozujte zařízení pouze s odsáváním. Pravidelně čistěte a kontrolujte odsávací kanály.

Vhodnost pilových listů:

• 2e4 zubměněkkékmatériály, vysoký odběr třísek, hrubý nářezný plán
• 48 zubů: tvrdé materiály, nižší odběr třísek, jemný nářezný plán

Provádění podélných řezů

(Obr. 31)

Přitom je obrobek řezán v podélném směru. Hrana obrobku je přitlačována k paralelnímu dorazu (16), zatímco plochá strana je přiložena k řeznému stolu (1).

Chranič pilového listu (2) musí být spuštěn dolů na obrobek. Pracovní poloha při podélném řezání nesmí být nikdy v jedné linii s průběhem řezu.

• Paralelní doraz (16) nastavte podle výšky obrobku a požadované šířky.
• Zapněte pilu.
• Ruce položte se sevřenými prsty naplocho na obrobek a obrobek posunujte podél paralelního dorazu (16) do pilového listu (4).
• Obrobek vedte bokem levou nebo pravou rukou (podle polohy paralelního dorazu) jen k přední hraně chrániče pilového listu (2).
• Obrobek posunujte vždy až ke konci klínového rozrážeče (3).
• Odpad při řezání zůstává ležet na řezném stolu (1), dokud se nebude pilový list (4) opět nacházet v klidové poloze.
• Dlouhé obrobky zajistěte proti převrácení na konci řezacího postupu (např. odvíjecí stojany atd.).

Řezání malých obrobků

(Obr. 32)

Podélné řezy obrobku o šířce menší než 120 mm je nutné bezpodmínečně

řezat pomocí posuvného bloku (18). Posuvný blok není obsažen v rozsahu dodávky. Opotřebovaný, resp. poškozený posuvný blok ihned vyměňte.

• Paralelní doraz nastavte podle stávající šířky obrobku.
• Obrobek posouvejte oběma rukama, v prostoru pilového listu bezpodmínečně použijte posuvný blok (18) jako posuvnou pomůcku.
• Obrobek posunujte vždy až ke konci klínového rozrážeče.

Pozor! U krátkých obrobků je nutné posuvný blok použít již při zahájení řezu.

Řezání velmi malých obrobků

(Obr. 33)

U podélných řezů velmi malých obrobků o šířce 30 mm a méně je nutné bezpodmínečně použít posuvný blok.

Posuvný dřevěný blok není obsažen v rozsahu dodávky! (K dostání v příslušné specializované prodejně) Opotřebovaný posuvný dřevěný blok včas vyměňte.

• Paralelní doraz je nutné nastavit podle šířky přířezu obrobku.
• Obrobek prítlačte pomocí posuvného dřevěného bloku proti dorazové liště a obrobek posunujte pomocí posuvného dřevěného bloku (18) až ke konci klinového rozrážeče.

Provádění šikmých řezů

(Obr. 34)

Šikmé řezy je nutné zásadně provádět s použitím paralelního dorazu (16).

• Pilový list (4) nastavte na požadovaný úhel.
• Paralelní doraz (16) nastavte podle šířky a výšky obrobk.
• Provedte řez podle šířky obrobku.

Provádění příčných řezů (Obr. 27, 35)

• Příčný doraz (36) zasuňte do obou drážek (33) stolové pily. Nastavte jej na požadovaný úhel. Chcete-li pilový list (4) navíc nastavit šikmo, použijte levou drážku (33). Vaše ruka a příčný doraz se tak nedostanou do kontaktu s chráničem pilového listu.
• Obrobek prítlačte pevně proti príčnému dorazu (36).
• Zapněte pilu.
• Příčný doraz (36) a obrobek posunujte při řezání ve směru pilového listu.
• Pozor: Vždy přidržujte vedený obrobek, nikdy volnou odřezávanou část obrobku.
• Příčný doraz (36) vždy posunujte tak daleko, až bude obrobek zcela proříznut.
• Pilu znovu vypněte. Řezný odpad odstraňte až poté, co se pilový list zastaví.

Řezání dřevotřískových desek

Aby nedošlo k vyštípnutí řezných hran při řezání dřevotřískových desek, je vhodné pilový list (4) nastavit na výšku max. 5 mm nad tlouštkou obrobku.

Záchytný vak je určen výhradně na malé zbytky dřeva. Ty lze přímo shromažďovat z řezného stolu, aby tak byl stůl čistý a bez překážek. V žádném případě nesmí zbytky dřeva v záchytném vaku přečnívat přes samotný záchytný vak. Řezný stůl by tak nebyl použitelný bez omezení. To představuje bezpečnostní riziko.

Přeprava (Obr. 36/37)

1. Před jakoukoliv přepravou elektrický nástroj vypněte a odpojte jej od napájení el. proudem.
2. Odtáhněte případně připojenou odsávací hadici od odsávacího adaptéru (17).
3. Zanořte pilový list pomocí kliky (12). Otáčením doleva nastavte pilový list (4) směrem dolů.
4. Elektrický nástroj prénášejte alespoň ve dvou. Nedotýkejte se rozšíření stolu. K prénášení nástroje používejte pouze místa, zobrazená na (obr. 36/37).
5. Chraňte elektrický nástroj před údery, nárazy a silnými vibracemi, např. při přepravě ve vozidlech.
6. Zajistěte elektrický nástroj proti převrácení a uklouznutí.
7. Nikdy nepoužívejte ochranná zařízení k manipulaci nebo přepravě.

Čištění a údržba

Před jakýmkoli nastavením, údržbou nebo opravou vytáhněte napájecí kabel.

Opravné a údržbové práce, které nejsou popsány v tomto návodu k obsluze, přenechejte našemu servisnímu centru. Používejte pouze originální díly.

Pokud je požadována výměna připojovacího vedení, musí ji provést výrobce nebo příslušný zástupce, aby nedošlo k ohrožení bezpečnosti.

Pravidelně provádějte níže uvedené čisticí a údržbové práce. Tím zajistíte dlouhou životnost a spolehlivé užívání.

Čištění

Přístroj se nesmí postříkat vodou ani se do ní nesmí položit. Hrozí nebezpečí úrazu elektrickým proudem.

• Udržujte ochranná zařízení, vzduchové štěrbiny a kryt motoru v maximální míře v nezaprášeném a čistém stavu. Otřete zařízení čistým hadříkem nebo je ofoukejte stlačeným vzduchem za nízkého tlaku.
• Doporučujeme přístroj čistit přímo po každém použití.
• Pilové listy pravidelně očistěte.
• Odstraňte nečistoty, jako jsou např. pryskyřice na pilových listech, pouze s rozpouštědly, která neovlivňují mechanické vlastnosti pilových listů.
• Pokuste se prosmolené povrchy očistit dobře vyždímaným hadříkem navlhčeným ve vlažné vodě. Zajistěte, aby do vnitřku nepronikly žádné kapaliny! Alternativně můžete použít speciální čistič (odstraňovač pryskyřice) nebo multisprej. Dodržujte bezpečnostní pokyny a pokyny výrobce speciálního čističe/multispreje.
• Nepoužívejte žádné čisticí ani rozpouštěcí prostředky. Ty by mohly poškodit plastové díly zařízení.
• Za účelem prodloužení životnosti nástroje naolejujte jednou měsíčně otáčivé díly. Neolejujte motor.

Obecné údržbové práce

• Pred každým použitím přístroje a příslušenství zkontrolujte případné zjevné vady, např. uvolněné, opotrebované nebo poškozené součásti. Podle potřeby je vyměňte.
• Vyměňte tupý, ohnutý nebo jinak poškozený pilový list.
• Pri provádění údržbářských prací na pilových listech, jako je např. oprava nebo přebroušení, je bezpodmínečně nutné dodržovat specifikace výrobce.

Údržbářské práce a modifikace pilových listů smí provádět pouze odborník, tj. osoba s odborným vzděláním a zkušenostmi, která je obeznámena s požadavky na konstrukci a design a je obeznámena s požadovanými stupněmi bezpečnosti.

Skladování

- Přístroj uchovávejte na suchém místě chráněném proti prachu, a mimo dosah dětí.

Likvidace/ochrana životního prostředí

Přístroj, příslušenství a obal zavezte k ekologické likvidaci.

Elektrické prístroje nepatří do domovního odpadu.

V souladu s evropskou směrnici č. 2012/19/EU o elektrických a elektronických starých zařízeních a její implementace do vnitrostátního práva, se musí opotřebované elektrické přístroje sbírat odděleně a ekologicky zneškodnit.

Alternativa recyklace k požadavku vrácení:

Majitel elektrického přístroje je alternativně povinen na základě jeho povinností jako vlastník, namísto vrácení, přispět k řádnému zneškodnění věci. Starý přístroj lze také odevzdat do recyklačního centra, která provádí likvidaci ve smyslu národní recyklace a zákona o nakládání s odpady. Toto se netýká příslušenství starých přístrojů a pomocných prostředků bez elektrických součástí.

• Odevzdejte jej ve sběrně šrotu. Použité plastové a kovové díly mohou být roztříděny podle druhů a pak zavezeny k recyklaci. V případě dalších dotazů se obratte na servisní středisko.
• Likvidaci vašich zaslaných poškozených přístrojů provádíme bezplatně.

Náhradní díly / Příslušenství

Náhradní díly a příslušenství obdržíte na stránkách www.grizzlytools-service.eu

Pokud máte problémy při objednávání, použijte prosím kontaktní formulář. V případě jakýchkoliv dalších dotazů se obratte na servisní středisko / „Service-Center“ (viz strana 87).

(2) Chranič pilového listu ...... Číslo objednávky 91106125
(4) Pilový list 24 zubů......Číslo objednávky 13800400
(4) Pilový list 48 zubů...... Číslo objednávky 13800409
(6) Rozšíření stolu....Číslo objednávky 91106128
(7) Vodicí lišta ...... Číslo objednávky 91106122
(8) Měřítko ...... Číslo objednávky 91106124
(9) Ruční kolečko ....Číslo objednávky 91106129
(10) Podstavec....Číslo objednávky 91106127
(13) Zapínač, vypínač...... Číslo objednávky 91106123
(16) Paralelní doraz ....Číslo objednávky 91106120
(18) Posuvný blok ...... Číslo objednávky 91104950
(28) Laser ...... Číslo objednávky 91106126
(36) Příčný doraz...... Číslo objednávky 91106121

Záruka

Vážení zákazníci,

Na tento přístroj poskytujeme 3letou záruku od data zakoupení. V případě závady tohoto výrobku vám vůči prodejci výrobku přináleží zákonná práva. Tato zákonná práva nejsou omezena našínásledovně uvedenou zárukou.

Záruční podmínky

Záruční doba začíná běžet ode dne nákupu. Uschovejte si, prosím, originál účtenky pro pozdější použití. Tento dokument budete potřebovat jako doklad o koupi.

Zjistíte-li během tří let od data koupě u tohoto výrobku materiálovou nebo výrobní vadu, bude výrobek námi, podle našeho výběru, bezplatně opraven nebo nahrazen. Tato záruční oprava předpokládá, že během 3leté lhůty předložíte poškozený přístroj s dokladem o koupi (pokladní stvrzenka) a písemně krátce popíšete, v čem spočívá závada a kdy k ní došlo.

Bude-li závada kryta naší zárukou, získáte zpět opravený nebo nový výrobek. Opravou nebo výměnou výrobku nezačíná záruční doba běžet od začátku.

Záruční doba a zákonné nároky na odstranění vady

Záruční doba se neprodlužuje poskytnutím záruky. Toto platí i pro nahrazené a opravené díly. Již pri koupi zjištěné závady a nedostatky musíte nahlásit okamžitě po vybalení výrobku. Po uplynutí záruční doby musíte uhradit náklady za provedené opravy.

Rozsah záruky

Přístroj byl precizně vyroben podle přísných jakostních směrnic a před dodáním byl svědomitě zkontrolován.

Záruční oprava se vztahuje na materiálové nebo výrobní vady. Tato záruka se netýká dílů výrobku, které jsou vystaveny normálnímu opotrebení, a lze je považovat za spotřební materiál (např. filtry nebo nástavce), nebo poškození křehkých dílů (např. spínače, akumulátory nebo díly vyrobené ze skla).

Tato záruka neplatí, je-li výrobek poškozen z důvodu neodborného používání, nebo pokud u něj nebyla prováděna údržba. Pro odborné používání výrobku musí být přesně dodržovány všechny pokyny uvedené v návodu k obsluze. Bezpodmínečně je třeba zabránit používání a manipulacím s výrobkem, které nejsou v návodu k obsluze doporučeny, nebo je před nimi varováno.

Výrobek je určen jen pro soukromé účely a ne pro komerční využití. Záruka zaniká v případě zneužívání a neodborné manipulace, používání nadměrné síly a při zásazích, které nebyly provedeny naším autorizovaným servisem.

Postup v případě uplatňování záruky

Pro zajištění rychlého zpracování vaší žádosti, prosím, postupujte podle následujících pokynů:

• Na důkaz, že jste výrobek zakoupili, mějte pro jakékoli případné dotazy připravenou pokladní stvrzenku a číslo výrobku (IAN 360590_2010).
• Číslo výrobku je uvedeno na typovém štítku.
• Pokud by došlo k funkční poruše nebo jiným závadám, nejdříve telefonicky nebo e-mailem kontaktujte níže uvedené servisní oddělení. Pak získáte další informace o vyřízení vaší reklamace.
• Výrobek označený jako vadný můžete po domluvě s naším zákaznickým servisem, s připojením dokladu o koupi (pokladní stvrzenky) a po uvedení, v čem závada spočívá a kdy k ní došlo, přeposlat bez platby poštovného na vám sdělenou adresu příslušného servisu. Aby bylo zabráněno problémům s přijetím a dodatečnými náklady, bezpodmínečně použijte jen tu adresu, která vám bude sdělena. Zajistěte, aby zásilka nebyla odeslána nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky. Přístroj zašlete včetně všech částí příslušenství dodaných při zakoupení a zajistěte dostatečně bezpečný přepravní obal.

Opravna

Opravy, které nespadají do záruky, můžete nechat udělat v našem servisu oproti zúčtování. Rádi vám připravíme predběžný odhad nákladů.

Můžeme zpracovávat jen ty přístroje, které byly dostatečně zaba- lené a odeslány vyplaceně.

Pozor: Prosím, přístroj zašlete našemu autorizovanému servisu vyčištěný a s upozorněním na závadu.

Nepřijmeme přístroje zaslané nevyplaceně jako nadměrné zboží, expres nebo jiný, zvláštní druh zásilky.

Likvidaci vašich poškozených zaslaných přístrojů provedeme bezplatně.

Service-Center

Servis Česko

Tel.: [phone]

E-Mail: [e-mail]

IAN 360590_2010

Dovozce

Prosím, respektujte, že následující adresa není adresou servisu. Nejdříve kontaktujte shora uvedené servisní středisko.

Problém Možná příčina Odstranění chyb
1. Pilový list se uvolní po vypnutí motoru	Upeňovací matice je utažena příliš zlehka Utáhněte pravotočivý závit upeňovací matice
2. Motor se nespustí. a) Výpadek síťové pojistky a) Zkontrolujte síťovou pojistku
		b) Prodlužovací vedení je vadné b) Vyměňte prodlužovací vedení
		c) Připojení na motoru nebo spínači nejsou v pořádku
		d) Motor nebo spínač jsou vadné d) Nechte zkontrolovat odborným elek-trikářem
3. Motor se otáčí nesprávným směrem	Kondenzátor vadný Nechte zkontrolovat odborným elek-trikářem
4. Motor nepodává žádný výkon, zareaguje pojistka	a) Průřez prodlužovacího vedení je nedostateč-ný.	a) Viz elektrické připojení
	b) Přetížení kvůli tupému pilovému listu b) Vyměňte pilový list
5. Spáleniny na řezané ploše a) Tupy	pilový list a) Naostřete pilový list, vyměňte
	b) Nesprávný pilový list	b) Vyměňte pilový list

Obsah

Uvod....89

Použitie....89

Všeobecný popis....90

Objem dodávky....90

Prehlíad 90

Popis funkcie 90

Technické údaje....90

Bezpečnostnépokyny 91

Symboly a grafické znaky....91

Všeobecné bezpečnostné pokyny pre elektrické nástroje ..... 91

Bezpečnostné pokyny pre stolové kotúčové píly 93

Bezpečnostné pokyny pre prácu s batériami....94

Zostatkové riziká....94

Elektrické pripojenie 95

Všeobecné upozornenia 95

Rezanie úzkych materiálov....98

Rezanie velmi úzkeho materiálu 99

Rezanie drevotrieskových dosák....99

Preprava 99

Cistenie 99

Bežné údržbárske práce 99

Uskladnenie....99

Servisná oprava ....100

Service-Center 101

Dovozca....101

Zistovaniezávad 101

Vybalte nástroj a skontrolujte, či je kompletný:

(a) Šesthranná skrutka s nákružkom, 20 kusov;
(b) Skrutka zámku, 16 kusov;
(c) U-podložka, 12 kusov;
(d) Pružná podložka, 12 kusov;
(e) Matice, 16 kusov

Náradie

14 Prepínač otáčok
15 excentrická páka
16 rovnobežný doraz

2 17 odsávací adaptér posuvná páka

5 24 podpery stola, krátke

18 26 skrutky so zápustnou hlavou vložka stola

27 33 drážka skrutka s ryhovanou hlavou

35 dorazová lišta

36 Priečny doraz

Popis funkcie

Výška rezania max. 90°....85 mm Výška rezania max. 45°....63 mm

Symboly a grafické znaky

Prečítajte si návod na obsluhu.

Noste ochranu očí.

Noste sluchu

Noste ochranu dýchania

Znak navyše na pilových listoch

Pozor! Nebezpečenstvo úrazu elektrickým prúdom!

Pred začatím akýchkolvek prác na prístroji vytiahnite zástrčku zo zásuvky.

Všeobecné bezpečnostné pokyny pre elektrické nástroje

2) Elektrická bezpečnost:

Bezpečnostné pokyny pre prácu s batériami

18 Kontakty batérie a tiež protilahlé kontakty v zariadení vyčistite pred vložením batérií.

Zostatkové riziká

Elektrické pripojenie

Nápis na typovom štítku kábla je predpis.

1. Do otvorov v zadnej časti nôh stola (19) priskrutkujte strmene stojana (23). Montážny materiál: vždy 2 skrutky zámku (b), podložky tvaru U (c), pružné podložky (d) a matice (e) (obr. 13).

Montáž vodiacej kolajničky so stupnicou (obr. 14 - 17)

Pílový list nastavte tak, aby približne 5 mm presahovalo na rezaný materiál.

• Uvolnite pevné uvolnite pevné zvieracia skrutka (9)
• Otáčaním ručného kolieska (11) nastavte na stupnici (10) požadovaný uhol.
• Pevné uvolňite pevné zvieracia skrutka (9) aretujte v požadovanom nastavení uhla.

Nastavenie lasera (obr. 30)

Dlhý rezaný materiál zaistite proti prevráteniu na konci rezania (napr. stojany s valčekom a pod.)

Posuvná páka je v rozsahu dodávky. Opotrebované resp. poškodené posuvné páky ihned'vymeňte.

Rezanie velmi úzkeho materiálu (obr. 33)

Rezanie drevotrieskových dosák

Pred každým nastavením, údržbe alebo oprave vytiahnite sietovú zástrčku zo siete.

Bežné údržbárske práce

(2) ochrana pílového kotúča...... Poradové číslo 91106125
(4) pílový kotúč 24 zubov ...... Poradové číslo 13800400
(4) pílový kotúč 48 zubov ...... Poradové číslo 13800409
(6) rozšírenie stola doprava....Poradové číslo 91106128
(7) vodiaca kolajnička......Poradové číslo 91106122
(8) stupnica......Poradové číslo 91106124
(9) ručné koliesko....Poradové číslo 91106129
(10) podstavec ...... Poradové číslo 91106127
(13) vypínač zap/vyp ......Poradové číslo 91106123
(16) rovnobežný doraz....Poradové číslo 91106120
(18) posuvná páka......Poradové číslo 91104950
(28) Laser......Poradové číslo 91106126
(36) priečny doraz. Poradové číslo 91106121

Záruka

Vážená zákazníčka, vážený zákazník,

CZ	Překlad originálního prohlášení o shodě CE
Potvrzujeme tímto, že konstrukceStolní kotoučová pilakonstrukční řady PTKS 2000 G5Pořadové číslo 000001 - 115211odpovídá následujícím příslušným směrnicím EÚ v jejich právě platném znění:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
Aby byl zaručen souhlas, byly použity následující harmonizované normy, národní normy a ustanovení:
EN 62841-1:2015 • EN 62841-3-1:2014/A11:2017 • EN 55014-1:2017 • EN 55014-2:2015EN IEC 61000-3-2:2019 • EN 61000-3-3:2013/A1:2019 • EN ISO 12100:2010EN 61010-1:2010 • EN 60825-1:2014 • EN 847-1:2017 • EN IEC 63000:2018
Místo hlášení: TÜV SÜD Product Service GmbH Ridlerstraße 65 80339 München Germany, NB 0123Potvrzení o konstrukčním typu čís.: M6A 036607
Výhradní odpovědnost za vystavení tohoto prohlášení o shodě nese výrobce:
Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany15.06.2021	Christian FrankOsoba zplnomocněná k sestavenídokumentace

* Výše popsany predmět prohlášení splňuje predpisy směrnice 2011/65/EU Evropského parlamentu a Rady z 8. června 2011 o omezení používání některých nebezpečných látek v elektrických a elektronických zařízeních.
