Typ produktu	Wyrzynarka akumulatorowa
Marka	Parkside
Model	PSSPA 20Li B2
Napięcie znamionowe	20 V (akumulator)
Prędkość obrotowa biegu jałowego	800 - 3800 min⁻¹ (7 prędkości)
Skok cięcia	26 mm
Maks. głębokość cięcia (drewno)	135 mm
Maks. głębokość cięcia (metale nieżelazne)	20 mm
Maks. głębokość cięcia (stal miękka)	10 mm
Waga (bez akumulatora)	Ok. 1,5 kg
Kąt ukośny	0°, 22,5°, 45° (z obu stron)
Ruch wahadłowy	4 pozycje (0, 1, 2, 3)
Oświetlenie robocze	Wbudowane LED
Wydmuch pyłu	Włączany/wyłączany
Odpylanie zewnętrzne	Dołączony adapter i reduktor
Prowadnica równoległa	Dołączona
Osłona przeciwrozpryskowa	Dołączona
Kompatybilny akumulator	Parkside X 20 V TEAM (PAP 20 B1, PAP 20 B3)
Kompatybilna ładowarka	PLG 20 A3, A4, C1, PDSLG 20 A1
Poziom ciśnienia akustycznego	75,1 dB(A)
Poziom mocy akustycznej	86,1 dB(A)
Drgania (drewno)	3,98 m/s²
Drgania (metal)	4,10 m/s²
Gwarancja	5 lat
Zastosowanie	Domowe, materiały: drewno, metal, plastik

Często zadawane pytania - PSSPA 20Li B2 PARKSIDE

Jaki akumulator stosować z wyrzynarką Parkside PSSPA 20Li B2 ?

Używaj akumulatora z serii Parkside X 20 V TEAM kompatybilnego, np. modele PAP 20 B1 lub PAP 20 B3. Akumulator i ładowarka nie są dołączone.

Jak wymienić brzeszczot?

Załóż rękawice. Obróć uchwyt mocujący (7) do przodu, włóż brzeszczot (z trzpieniem T) z zębami skierowanymi w kierunku cięcia, a następnie zwolnij uchwyt. Upewnij się, że grzbiet brzeszczotu spoczywa w rowku rolki prowadzącej (6).

Jakie materiały mogę ciąć tą wyrzynarką?

Jest przeznaczona do drewna (do 135 mm), metali nieżelaznych (do 20 mm) i stali miękkiej (do 10 mm), a także tworzyw sztucznych. Używaj brzeszczotu odpowiedniego do materiału.

Jak ustawić prędkość cięcia?

Użyj pokrętła (1) na głowicy urządzenia. Oferuje 7 poziomów prędkości (1 = min, 6 = max) i pozycję 'A' do automatycznego zwiększania w zależności od obciążenia.

Jak wykonać cięcie zanurzeniowe?

Cięcia zanurzeniowe są możliwe tylko w materiałach miękkich (drewno, płyta gipsowo-kartonowa) przy kącie ukośnym 0° i krótkim brzeszczocie. Umieść przednią krawędź płyty na elemencie, włącz wyrzynarkę, delikatnie przechyl, aby przebić, a następnie wyprostuj, aby podążać za linią.

Co zrobić, jeśli wyrzynarka nie uruchamia się?

Sprawdź, czy akumulator (21) jest włożony i naładowany. Jeśli problem nadal występuje, przełącznik Wł./Wył. (2.1) lub silnik może być uszkodzony; skontaktuj się z serwisem.

Jak konserwować wyrzynarkę?

Regularnie czyść szczeliny wentylacyjne, obudowę i uchwyty wilgotną szmatką lub szczotką. Nie używaj środków chemicznych. Nie wymaga specjalnej konserwacji.

Czy mogę używać zewnętrznego odkurzacza?

Tak, adapter do odpylania zewnętrznego (15) jest już zamontowany. Podłącz zatwierdzony odkurzacz (nie dołączony) do adaptera. W razie potrzeby użyj dołączonego reduktora (16).

Jak ustawić kąt ukośny?

Otwórz dźwignię (24), przesuń płytę podstawową (5) lekko do przodu, ustaw żądany kąt (0°, 22,5° lub 45° z obu stron), a następnie zamknij dźwignię. Dla 45° zdejmij osłonę ochronną i osłonę przeciwrozpryskową.

Jakie akcesoria są dołączone do zestawu?

W skład zestawu wchodzą: wyrzynarka, 2 brzeszczoty do drewna (T144DP), 1 brzeszczot do metali (T118AF), adapter odpylania (zamontowany), reduktor, prowadnica równoległa, adapter do prowadnicy liniowej, osłona przeciwrozpryskowa i walizka do przechowywania. Akumulator i ładowarka są sprzedawane osobno.

INSTRUKCJA OBSŁUGI PSSPA 20Li B2 PARKSIDE

Akumulatorowa wyrzynarka

Tłumaczenie oryginalnej instrukcji obsługi

SK

Przed przeczytaniem proszę rozłożyć stronę z ilustracjami, a następnie proszę zapoznać się z wszystkimi funkcjami urządzenia.

CZ

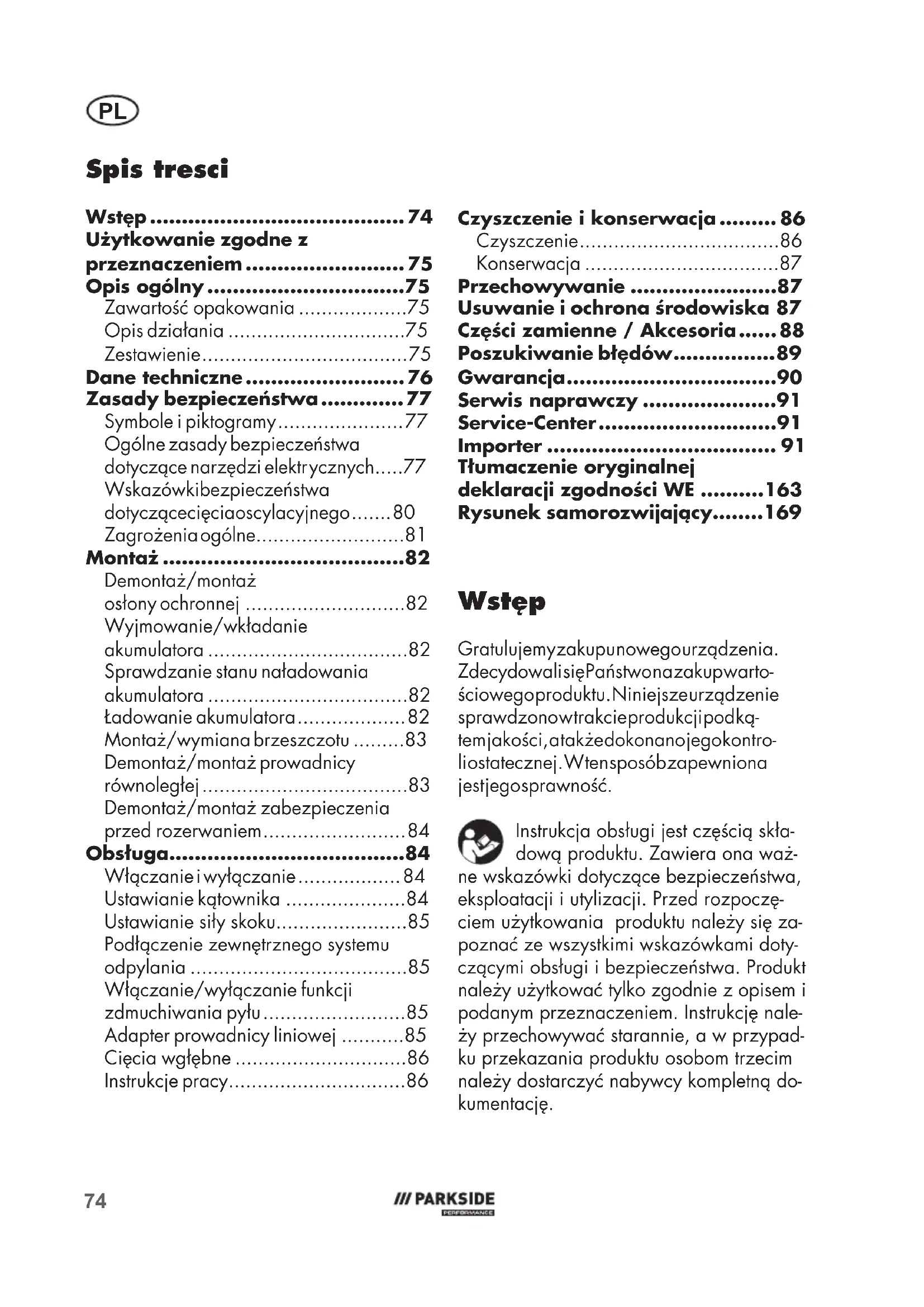

PL Tłumaczenie oryginalnej instrukcji obsługi Strona

Użytkowanie zgodne z przeznaczeniem....75

Opis ogólny....75

Zawartość opakowania ....75

Opis działania ....75

Zestawienie....75

Dane techniczne....76

Zasady bezpieczeństwa......77

Symbole i piktogramy....77

Ogólne zasady bezpieczeństwa dotyczące narzędzi elektrycznych.....77

Wskazówkibezpieczeństwa dotyczącecięciaoscylacyjnego......80

Zagrożenia ogólne....81

Montaż 82

Demontaż/montaż osłony ochronnej ....82

Wyjmowanie/wkładanie akumulatora 82

Sprawdzanie stanu naładowania akumulatora ....82

Ładowanie akumulatora....82

Montaż/wymiana brzeszczotu .....83

Demontaż/montaż prowadnicy równoległej....83

Demontaż/montaż zabezpieczenia przed rozerwaniem....84

Obstuga....84

Włączanie i wyłączanie 84

Ustawianie kątownika 84

Ustawianie siły skoku....85

Podłączenie zewnętrznego systemu odpylania 85

Włączanie/wyłączanie funkcji zdmuchiwania pyłu......85

Adapter prowadnicy liniowej .....85

Ciecia wgłębne 86

Instrukcje pracy....86

Czyszczenie i konserwacja ...... 86

Czyszczenie....86

Konserwacja 87

Przechowywanie ....87

Usuwanie i ochrona środowiska 87

Części zamienne / Akcesoria.....88

Poszukiwanie błędów......89

Gwarancja....90

Serwis naprawczy .....91

Tłumaczenie oryginalnej deklaracji zgodności WE ......163

Rysunek samorozwijający......169

Wstep

Gratulujemyzakupunowegourządzenia. ZdecydowalisięPaństwonazakupwartościowegoproduktu.Niniejszeurządzenie sprawdzonowtrakcieprodukcjipodkątemjakości,atakżedokonanojegokontroliostatecznej.Wtensposóbzapewniona jestjegosprawność.

Instrukcja obsługi jest częścią składową produktu. Zawiera ona ważne wskazówki dotyczące bezpieczeństwa, eksploatacji i utylizacji. Przed rozpoczęciem użytkowania produktu należy się zapoznać ze wszystkimi wskazówkami dotyczącymi obsługi i bezpieczeństwa. Produkt należy użytkować tylko zgodnie z opisem i podanym przeznaczeniem. Instrukcję należy przechowywać starannie, a w przypadku przekazania produktu osobom trzecim należy dostarczyć nabywcy kompletną dokumentację.

Użytkowanie zgodne z przeznaczeniem

Urządzenie z nieruchomoym podparciem jest przeznaczone do cięć prostych i zakrzywionych oraz do cięć ukośnych pod kątem do 45° kanciastych obrabianych elementów z tworzywa sztucznego, drewna i lekkiego metalu. Urządzenie jest dopuszczone wyłącznie do użytku prywatnego w suchych pomieszczeniach.

Przestrzegać uwag dotyczących typów brzeszczotów.

Każdy inny sposób używania urządzenia, który nie jest jednoznacznie określony jako dozwolony w niniejszej instrukcji obsługi, może spowodować uszkodzenie urządzenia i stanowić poważne zagrożenie dla użytkownika.

Producent nie odpowiada za szkody wywołane niezgodnym z przeznaczeniem użytkowaniem lub nieprawidłową obstugą urządzenia. W przypadku użytkowania komercyjnego wygasają prawa z tytułu gwarancji.

Urządzenie jest częścią serii Parkside X 20 V TEAM i może być zasilane za pomocą akumulatorów serii Parkside X 20 V Team. Akumulatory można ładować tylko za pomocą ładowarek z serii Parkside X 20 V TEAM.

Opis ogólny

llustracje znajdują się na okład-ce przedniej i tylnej.

Zawartość opakowania

Rozpakuj urządzenie i sprawdź, czy jest ono kompletne.

• Akumulatorowa wyrzynarka
• Akcesoria:

• 2 brzeszczoty do cięcia drewna (T144DP)

• 1 brzeszczot do metalu (T118AF)

• Adapter do zewnętrznego systemu odpylania (już zamontowany)
• Element redukcyjny
• Prowadnica równoległa
• Adapter prowadnicy liniowej

- Walizka do przechowywania

- instrukcja obstugi

Bateria i ładowarka nie są wliczone.

Prawidłowo posegreguj i usuń materiały opakowania.

Opis działania

Wyrzynarka akumulatorowa jest wyposażona w wahadtowe urządzenie podnoszące oraz w oświetlenie robocze i prowadnicę równoległą. Zatrzaski kątownika umożliwiają dokładną pracę.

Funkcje elementów obstugowych podano w poniższych opisach.

Zestawienie

1 Pokrętło

2.1 Włącznik/wyłącznik

2.2 Przycisk odblokowujący

3 Uchwyt
4 Przełącznik zakresu wychylenia
5 Podstawa
6 Rolka prowadząca
7 Uchwyt mocujący
8 Otwory do wsuwania prowadnicy
9 Śruby ustalające
10 Patąk ochronny
11 Ostona ochronna
12 Brzeszczot do metalu
13 Brzeszczot do drewna
14 Zabezpieczenie przed rozerwa- niem

PL

15 Adapter do zewnętrznego systemu odkurzania
16 Element redukcyjny
17 Adapter prowadnicy liniowej
18 Prowadnica równoległa
19 Walizka do przechowywania
20 Przycisk zwalniający akumulator

21 Akumulator
22 Wskaznik stanu natadowania akumulatora
23 ładowarka

24 Dźwignia

25 Przełącznik

Dane techniczne

Akumulatorowa

wyrzynarka......PSSPA 20-Li B2

Znamionowe napięcie wejściowe

U....20 V==

Prędkość obrotowa biegu jałowego

n_0 800 - 3800 min ^-1

Skok pilarki 26 mm

Głębokość cięcia

w drewnie......maks. 135 mm

w metalach nieżelaznych..maks. 20 mm

w stali (miękkiej) ......maks. 10 mm

Ciężar (bez akumulator) ...... ok. 1,5 kg

Poziom ciśnienia akustycznego

(L_pA) 75,1 dB(A), K_pA = 5 dB

Poziom mocy akustycznej

(L_WA) 86,1 dB(A), K_WA = 5 dB

Wibracje (a _h )

drewno a_h,B ..... 3,98 m/s²; K= 1,5 m/s²

metal a_h,M ......4,10 m/s ^2 ; K= 1,5 m/s ^2

Temperatura ...... maks. 50 °C

Ładowanie 4 - 40 °C

Praca....-20 - 50 °C

Przechowywanie....0 - 45 °C

Uwaga! Aktualna lista kom-patybilnych akumulatorów znajduje się na stronie: www.lidl.de/akku

Niniejsze urządzenie należy uruchamiać z następującymi akumulatorami: PAP 20 B1, PAP 20 B3.

Te akumulatory mogą być ładowane za pomocą następujących ładowarek: PLG 20 A3, PLG 20 A4, PLG 20 C1, PDSLG 20 A1.

Wartości emisji hałasu i wibracji zostały ustalone zgodnie z normami i przepisami, wyszczególnionymi w deklaracji zgodności.

Podana łączna wartość drgań i wartość emisji hałasu zostały zmierzone zgodnie z unormowaną metodą pomiarów i mogą zostać wykorzystane do porównania tego elektronarzędzia z innym.

Podana łączna wartości drgań i wartość emisji hałasu mogą zostać wykorzystane także do wstępnej oceny narażenia.

Ostrzeżenie: Wartości emisji drgań i hałasu mogą różnić się w trakcie rzeczywistego użytkowania elektronarzędzia od wartości podanej, w zależności od sposobu eksploatacji elektronarzędzia, w szczególności od rodzaju obrabianego elementu.

Konieczne jest określenie środków bezpieczeństwa w celu ochrony operatora w oparciu o ocenę stopnia narażenia na wibracje w rzeczywistych warunkach użycia (należy uwzględniać wszystkie fazy cyklu eksploatacji, na przykład czas, w którym elektronarzędzie jest wyłączone, oraz czas, w którym urządzenie jest wprawdzie włączone, ale pracuje bez obciążenia).

Zasady bezpieczeństwa

Przy używaniu z urządzenia przestrzegaj zasad bezpieczeństwa.

Symbole i piktogramy

Symbole na urządzeniu:

Uważnie przeczytaj instrukcję ob- stugi.

Ostrzeżenie przed gorącymi powierzchniami Niebezpieczeństwo poparzenia!

Przycisk odblokowujący

Włącznik/wyłącznik

Funkcja przedmuchiwania pyłu

Ustawianie zakresu wychylenia

Urządzeń elektrycznych nie należy wyrzucać razem z odpadami do- mowymi

Symbole w instrukcji obsługi

Symbol niebezpieczeństwa z informacjami na temat ochrony osób i zapobiegania szkodom materialnym.

Znak nakazu z informacjami na temat zapobiegania szkodom.

Noś odporne na przecięcie rękawice.

Znak informacyjny ze wskazówkami ułatwiającymi postugiwanie się urządzeniem

Ogólne zasady bezpieczeństwa dotyczące narzędzi elektrycznych

OSTRZEŻENIE! Proszę zapoznać się ze wszystkimi wskazówkami bezpieczeństwa, instrukcjami, ilustracjami i danymi technicznymi, dołączonymi do tego elektronarzędzia. Niedokładne przestrzeganie zasad i instrukcji bezpieczeństwa może spowodować porażenie prądem, pożar i/ lub inne ciężkie zranienia.

Zachowaj wszystkie zasady bezpieczeństwa i instrukcje na przyszłość.

Użyte w zasadach bezpieczeństwa pojęcie „narzędzie elektryczne” dotyczy narzędzi elektrycznych zasilanych prądem sieciowym (za kablem sieciowym) oraz narzędzi elektrycznych zasilanych z baterii (bez kabla sieciowego).

1) Bezoiczeństwo miejsca pracy

a) Zapewnij porządek i wystarczające oświetlenie w miejscu pracy. Nieporządek lub nieoświetlone miejsce pracy może spowodować wypadek.

b) Nie pracuj narzędziem elektrycznym w atmosferze potencjalnie wybuchowej, w której znajdują się palne ciecze, gazy lub pyły. Narzędzia elektryczne wytwarzają iskry, które mogą zapalić pył lub pary.

c) Trzymaj od dzieci i innych ludzi w bezpiecznej odległości podczas używania narzędzia elektrycznego. Odwrócenie

PL

uwagi może spowodować utratę kontroli nad urządzeniem.

2) Bezoiczeństwo elektryczne

a) Wtyczka narzędzia elektrycznego musi pasować do gniazdka. Wtyczki nie można w żaden sposób modyfikować. Nie używaj adapterów wtyczek razem z narzędziami elektrycznymi posiadającymi zestyk ochronny (uziemiający). Nienaruszone wtyczki i dopasowane gniazdka zmniejszają ryzyko porażenia prądem.

b) Unikaj dotykania uziemionych powierzchni, takich jak rury, kaloryfery, piecyki, kuchenki, lodówki. Gdy Twoje ciało jest uziemione, ryzyko porażenia prądem jest większe.

c) Trzymaj narzędzia elektryczne z daleka od deszczu i wilgoci/wody. Dosta-nie się wody do wnętrza urządzenia elektrycznego zwiększa ryzyko porażenia prądem.

d) Nie używaj kabla do przenoszenia narzędzia elektrycznego, do jego za-wieszania ani do wyciągania wtyczki z gniazdka. Chron kabel przed gorącem, olejem, ostrymi krawędziami i ruchomymi częściami urządzenia. Uszkodzone i splątane kable zwiększają ryzyko porażenia prądem.

e) Pracując narzędziem elektrycznym na dworze, używaj tylko przedłużaczy dopuszczonych do używania na dworze. Używanie przedłużacza przystosowanego do używania na dworze zmniejsza ryzyko porażenia prądem.

f) Jeśli nie da się uniknąć pracy elektronarzędzia w środowisku wilgotnym, należy zastosować wyłącznik różnicowopрядowy.

Zastosowanie wyłącznika różnicowo-prądowego zmniejsza niebezpieczeństwo porażenia prądem elektrycznym.

3) Bezpieczeństwo osób

a) Zachowuj uwagę, uważaj na to, co robisz i pracuj narzędziem elektrycznym rozsądnie. Nie używaj narzędzi elektrycznych, jeżeli jesteś zmęczony albo jeżeli pod wpływem narkotyków, alkoholu albo leków. Chwila nieuwagi podczas używania narzędzia elektrycznego może doprowadzić do poważnych zranień.

b) Noś środki ochrony osobistej, zawsze zakładaj okulary ochronne. Noszenie środków ochrony osobistej, takich jak maska przeciwpyłowa, buty z antypoślizgowymi podeszwami, kask i nauszniki – zależnie od rodzaju i sposobu używania narzędzia elektrycznego – zmniejsza ryzyko zranienia.

c) Unikaj przypadkowego uruchomienia narzędzia. Przed podłączeniem narzędzia elektrycznego do źródła zasilania i/lub baterii, przed jego podniesieniem i przeniesieniem upewnij się, że jest ono wyłączone. Jeżeli podczas przenoszenia narzędzia elektrycznego palec osoby niosącej znajdzie się na włączniku, albo jeżeli włączone urządzenie zostanie podłączone do źródła zasilania, może dojść do wypadku.

d) Przed włączeniem narzędzia elektrycznego usuń przyrządy nastawcze i klucze do śrub. Narzędzie lub klucz znajdujący się w obrotowej części urządzenia może spowodować zranienie.

e) Unikaj anormalnych pozycji ciała. Zapewnij sobie stabilną pozycję i zawsze zachowuj równowagę ciała. Dzięki temu możliwe będzie zachowanie lepszej kontroli nad urządzeniem elektrycznym w nieoczekiwanych sytuacjach.

f) Noś odpowiednie ubranie. Nie zakładaj obszernych, luźnych ubrań ani ozdób. Trzymaj włosy, części ubrania i rękawice z daleka od ruchomych części. Luźne ubranie, ozdoby lub długie włosy mogą zostać pochwycone lub wkręcone przez ruchome części.

g) Jeżeli urządzenie posiada możliwość zamontowania systemu odpylania, należy go zamontować i prawidłowo używać. Używanie przyrządu odsysającego pył może zmniejszyć zagrożenia związane z pyłem.

h) Nie kieruj się fałszywym poczuciem bezpieczeństwa i nie naruszaj zasad bezpieczeństwa obowiązujących dla elektronarzędzi, nawet jeśli po częstym korzystaniu jesteś zaznajomiony z elektronarzędziem. Nieuważne postępowanie może w ułamku sekundy doprowadzić do poważnych obrażeń.

4) Używanie i obsługa narzdzia elektrycznego

a) Nie przeciążaj urządzenia. Do każdej pracy używaj właściwego narzędzia elektrycznego. Pasującym narzędziem elektrycznym można pracować lepiej i bezpieczniej w podanym zakresie mocy.

b) Nigdy nie używaj narzędzia elektrycznego z uszkodzonym wyłącznikiem. Narzędzie elektryczne, którego nie można włączyć i wyłączyć, jest niebezpieczne i wymaga naprawy.

c) Przed dokonaniem ustawień urządzenia, wymianą narzędzia końcowego lub odłożeniem elektronarzędzia wyciągnij wtyk z gniazda sieciowego i/lub usuń wyjmowany akumulator. Ten środek ostrożności uniemożliwi przypadkowe uruchomienie narzędzia elektrycznego.

d) Przechowuj nieużywane narzędzia elektryczne w niedostępnym dla dzieci miejscu. Nie pozwalaj używać urządzenia osobom, które nie są z nim obeznane i które nie przeczytały tych wskazówek. Narzędzia elektryczne są niebezpieczne, jeżeli używają ich niedoświadczone osoby.

e) Dbaj o staranną pielęgnację elektro-narzędzia i narzędzi obróbkowych. Sprawdzaj, czy ruchome części prawidłowo funkcjonują i nie są zablokowane, czy części nie są potamane lub inaczej uszkodzone i czy prawidłowe działanie narzędzia elektrycznego nie jest zakłócone. Przed użyciem urządzenia zleć naprawę uszkodzonych części. Przyczyną wielu wypadków są żle konserwowane narzędzia elektryczne.

f) Narzędzia tnące muszą być zawsze ostre i czyste. Starannie pielęgnowane narzędzia tnące z ostrymi ostrzami rzadziej się blokują i są łatwiejsze w prowadzeniu.

g) Używaj narzędzia elektrycznego, akcesoriów, oprzyrządowania itd. tylko zgodnie z tymi wskazówkami. Zwracaj przy tym uwagę na warunki pracy i uwzględniaj rodzaj wykonywanej pracy. Używanie narzędzi elektrycznych do celów niezgodnych z ich przeznaczeniem może prowadzić do niebezpiecznych sytuacji.

h) Uchwyty i powierzchnie chwytne utrzymuj w stanie suchym, czystym oraz wolnym od oleju i smaru. Sli- skie uchwyty i powierzchnie chwytne uniemożliwiają bezpieczną obsługę i kontrolę elektronarzędzia w nieprzewi- dzianych sytuacjach.

PL

5) Uważne obchodzenie się z urządzeniami napędzanymi akumulatorami i ich stosowanie

a) ładuj akumulatory tylko przy użyciu zaleconych przez producenta ładowarek. Używanie ładowarki przystosowanej do jednego typu akumulatorów do ładowania akumulatorów innego typu grozi pożarem.

b) Stosuj w urządzeniach elektrycznych tylko przystosowane do nich akumulatory. Używanie innych akumulatorów może prowadzić do zranień i pożaru.

c) Trzymaj nieużywane akumulatory z daleka od spinaczy biurowych, monet, kluczy, gwoździ, śrub i innych drobnych przedmiotów metalowych, które mogłyby spowodować połączenie biegunów. Zwarcie między biegunami akumulatora może spowodować oparzenia lub pożar.

d) Nieprawidłowe stosowanie może doprowadzić do wycieku elektrolitu z akumulatora Unikaj kontaktu z elektrolitem. Jeżeli elektrolit zetknąt się z oczami, umyj oczy wodą. Jeżeli elektrolit dostat się do oka, skorzystaj dodatkowo z pomocy lekarskiej. Wyciekający z akumulatora elektrolit może spowodować podrażnienia skóry lub oparzenia.

e) Nie używaj uszkodzonego lub zmienionego akumulatora. Uszkodzone lub zmienione akumulatory mogą zachowywać się nieprzewidywalnie i spowodować pożar, wybuch lub obrażenia ciała.

f) Nie wystawiaj akumulatora na działanie ognia lub wysokich temperatur. Ogień lub temperatury powyżej 130 °C mogą spowodować wybuch.

g) Przestrzegaj wszystkich instrukcji ładowania i nigdy nie ładuj akumulatora lub narzędzia akumulatorowego poza

zakresem temperatur podanym w instrukcji obsługi. Niewłaściwe ładowanie lub ładowanie poza dopuszczalnym zakresem temperatur może zniszczyć akumulator i zwiększyć niebezpieczeństwo pożaru.

6) Serwis

a) Zlecaj naprawy narzędzia elektrycznego tylko wykwalifikowanemu personelowi i tylko z użyciem oryginalnych części zamiennych. Pozwoli to zachować bezpieczeństwo użytkowania narzędzia elektrycznego.
b) Nigdy nie wykonuj konserwacji uszkodzonych akumulatorów. Wszystkie czynności konserwacyjne przy akumulatorach powinny być wykonywane tylko przez producenta lub autoryzowane punkty serwisowe.

Wskazówki bezpieczeństwa dotyczące cięcia oscylacyjnego

• Podczas prac, przy których istnieje ryzyko natrafienia na ukryte przewody elektryczne, elektronarzędzie należy trzymać za zaizolowane uchwyty. Kontakt urządzenia z będącym pod napięciem przewodem elektrycznym może spowodować przepływ prądu także w metalowych częściach urządzenia, powodując ryzyko porażeniem prądem elektrycznym.
• Zamocować i zabezpieczyć obrabiany element na stabilnym podłożu za pomocą zacisków lub w inny sposób. Jeśli obrabiany element będzie przytrzymywany jedynie dłonią lub podpierany ciałem, nie będzie on stabilny, co może doprowa-

dzić do utraty kontroli nad procesem cięcia.

- Nie używać akcesoriów, które nie są zalecane przez PARKSIDE. Może to spowodować porażenie elektryczne lub pożar.

Przestrzegaj zasad bezpieczeństwa, ładowania i prawidłowego użytkowania, podanych w instrukcji obstugi akumulatora i ładowarki serii Parkside X 20 V Team. Szczegółowy opis procesu ładowania i dalsze informacje można znaleźć w tej oddzielnej instrukcji obstugi.

• Dłonie trzymać z dala od miejsca cięcia. Nie chwytać pod obrabiany element. Kontakt z brzeszczotem grozi urazem.
• Elektronarzędzie prowadzić po obrabianym elemencie tylko wtedy, gdy jest ono włączone. W przeciwnym razie istnieje niebezpieczeństwo odbicia, gdy narzędzie końcowe zatnie się w obrabianym elemencie.
• Zwrócić uwagę, aby podczas cięcia podstawa dobrze przylegała do przedmiotu. Przekrzywiony brzeszczot może pęknąć lub spowodować odbicie.
• Po zakończeniu pracy elektronarzędzie należy wyłączyć; brzeszczot należy wyciągnąć z ciętego przedmiotu do-piero po jego całkowitym zatrzymaniu. Dzięki temu unikniemy odbicia i możemy bezpiecznie odłożyć elektronarzędzie.

• Używać tylko nieuszkodzonych brzeszczotów, których stan techniczny nie budzi zastrzeżeń. Wygięte i tępe brzeszczoty mogą pękać, negatywnie wpływać na proces cięcia lub powodować odbicie.

• Po wyłączeniu urządzenia nie wyhamowywać brzeszczotu przez dociskanie jego bocznej powierzchni. Brzeszczot może zostać uszkodzony, może pęknąć lub spowodować odbicie.

• Użyć odpowiednich detektorów, aby zlokalizować ukryte przewody zasilające lub zasięgnąć porady w miejscowym zakładzie energetycznym.
  Kontakt z przewodami elektrycznymi grozi pożarem lub porażeniem elektrycznym.
  Uszkodzenie instalacji gazowej może spowodować wybuch. Przedostanie się brzeszczotu do instalacji wodnej może być przyczyną szkód materialnych.
• Zabezpieczyć obrabiany element. Obrabiany element zamocowany za pomocą przyrządu mocującego lub imadła jest rozwiązaniem bezpieczniejszym, niż trzymanie go ręką.
• Zanim odłożymy elektronarzędzie, należy odczekać do jego całkowitego zatrzymania się. Narzędzie tnące może się zablokować i spowodować utratę kontroli nad elektronarzędziem.

Zagrożenia ogólne

Nawet przy przepisowej obstudze urządzenia elektrycznego występują tzw. zagrożenia ogólne. W związku z konstrukcją i sposobem pracy urządzenia elektrycznego mogą występować następujące zagrożenia ogólne:

a) Skaleczenia i rany cięte.
b) Uszkodzenia słuchu w razie niekorzystania z odpowiednich elementów ochrony słuchu.

c) Szkody na zdrowiu będące skutkiem działania wibracji na rękę i ramię, jeżeli urządzenie jest używane przez długi czas lub nie jest odpowiednio prowadzone i przepisowo konserwowane.

PL

Ostrzeżenie! To urządzenie elektryczne wytwarza w czasie pracy pole elektromagnetyczne. Pole to może w określonych warunkach wpływać na aktywne lub pasywne implantaty medyczne.

Aby zmniejszyć niebezpieczeństwo doznania poważnych lub śmiertelnych obrażeń, zalecamy osobom posiadającym implantaty medyczne skonsultowanie się z lekarzem i producentem implantatu przed rozpoczęciem obstugiwania maszyny.

Montaż

Akumulator należy umieszczac w urządzeniu dopiero wtedy, gdy narzędzie akumulatorowe jest w pełni gotowe do użycia.

Demontaż/montaż ostony ochronnej

Montaż ostony ochronnej

1. Wcisnąć obydwa uchwyty ostony ochronnej (11) w wycięcia w obudowie urządzenia. Ostona ochronna (11) powinna wskoczyć w swoje miejsce.

Zamontowaną ośtonę ochronną (11) można odchylac w góre w zakresie 90°.

Demontaż ostony ochronnej

1. Odciągnąć obydwa uchwyty ostony ochronnej (11) od siebie.
2. Pociągnąć ostone ochronną (11) w przód.

B Wyjmowanie/wktadanie akumulatora

1. Aby wyjąć akumulator (21) z urządzenia, należy wcisnąć przycisk zwalniający (20) na akumulatorze i wyciągnąć akumulator (21).
2. Aby umieścić akumulator (21) w urządzeniu, należy nasunąć akumulator (21) wzdłuż szyny prowadzącej na urządzenie. Słychać jego zatrzaśnięcie.

Akumulator należy umieszczac w urządzeniu dopiero wtedy, gdy narzędzie akumulatorowe jest w pełni gotowe do użycia.

Sprawdzanie stanu naładowania akumulatora

Wskaźnik stanu naładowania (22) sygnalizuje poziom naładowania akumulatora (21) poprzez zapalanie się odpowiednich kontrolek LED. W tym celu należy wcisnąć klawisz funkcyjne obok wskaźnika stanu naładowania (22).

Gdy świecą się 3 diody LED (czerwona, pomarańczowa i zielona): akumulator jest naładowany

Gdy świecą się 2 diody LED (czerwona i pomarańczowa): akumulator jest częściowo naładowany

Gdy świeci się 1 dioda (czerwona): akumulator wymaga ładowania

Ładowanie akumulatora

Jeżeli akumulator jest rozgrzany, przed ładowaniem należy odcze- kać do jego ostygnięcia.

Czas łado-wania (min.)	PLG 20 A4PLG 20 C1	PLG 20 A3PDSLG 20 A1
PAP 20 B1 60	30
PAP 20 B3 90	60

1. W razie potrzeby wyjmij akumulator (21) z urządzenia.
2. Wsuń akumulator (21) do wnęki ładowarki (23).
3. Podłącz ładowarkę (23) do gniazda sieciowego.
4. Po ukończeniu ładowania odłącz ładowarkę (23) od sieci.
5. Wyjmij akumulator (21) z ładowarki (23).

Montaż/wymiana brzeszczotu

Podczas zakładania brzeszczotu nosić rękawice ochronne. Niebezpieczeństwo obrażeń ciała po dotknięciu brzeszczotu.

Można używać tylko brzeszczotów z uchwytem z trzonkiem teowym (trzonek jedno-krzywkowy), podobnych do dostarczonych brzeszczotów (12/13).

Montaż brzeszczotu

Należy pamiętać, aby w uchwycie brzeszczotu nie znajdowały się opitki ani inne pozostałości materiałów.

1. Obrócić uchwyt mocujący (7) maksymalnie w przód i przytrzymać go w tym położeniu.
2. Umieścić brzeszczot (12/13) w uchwycie zaciskowym (7). Podczas umieszczania brzeszczotu (12/13) w urządzeniu należy zwrócić uwagę,

aby jego tylna część weszła w rowek rolki prowadzącej (6). Upewnić się, że brzeszczot (12/13) jest prawidłowo zamocowany, a zęby są ustawione w kierunku cięcia.

1. Zwolnić uchwyt mocujący (7).

Zwrócić uwagę, aby zawsze uży- wać prawidłowego brzeszczotu do poszczególnych materiałów.

Demntaż brzeszczotu

1. Przytrzymać brzeszczot (12/13).
2. Obrócić uchwyt mocujący (7) maksymalnie w przód i przytrzymać przy tym brzeszczot
3. Wyjąć brzeszczot (12/13) z uchwytu mocującego (7).
4. Zwolnić uchwyt mocujący (7).

Demontaż/montaż prowadnicy równoległej

Prowadnicę równoległą można za- montować z obu stron urządzenia. W celu odczytania wartości na ska- li należy w zależności od sposobu montażu wykorzystać znacznik po prawej lub po lewej stronie podsta- wy (patrz rysunek szczegółowy).

Montaż prowadnicy równoległej

1. W razie potrzeby poluzować śruby ustalające (9).
2. Wsunąć prowadnicę równoległą (18) przez otwory do wsuwania (8).
3. Ponownie dokręcić śruby ustalające (9).

Demontaż prowadnicy równoległej

1. Poluzować śruby ustalające (9).
2. Wyciągnąć prowadnicę równoległą (18) z otworów do wsuwania (8).

PL

Demontaż/montaż zabezpieczenia przed rozerwaniem

Zdejmowanie zabezpieczenia przed rozerwaniem

1. Wyciągnąć zabezpieczenie przed rozerwaniem (14) z wycięcia w podstawie (5).

Zaktadanie zabezpieczenia przed rozerwaniem

1. Wcisnąć zabezpieczenie przed rozerwaniem (14) w wycięcie w podstawie (5).

Obstuga

Przed rozpoczęciem wszelkich prac przy urządzeniu należy wyłączyć urządzenie i wyciągnąć z niego akumulator.

Należy się upewnić, że temperatura otoczenia podczas pracy nie przekracza 50 °C i nie spada poniżej -20 °C.

Włączanie i wyłączanie

Żądaną prędkość można ustawiać w 7 stopniach za pomocą pokrętła (1) znajdującego się na głowicy urządzenia.

Stopień 1: najniższa prędkość

Stopień 6: najwyższa prędkość

Stopień A: prędkość wzrastająca automatycznie, w zależności od obciżenia.

1. Upewnić się, że akumulator (21) jest włożony do urządzenia.

Włączanie:

2 Nacisnąć przycisk zwalniający (2.2), aby odblokować urządzenie.

. Obydwie lampy robocze LED zaczynają świecić

1. Nacisnąć włącznik / wyłącznik (2.1), aby uruchomić urządzenie.

Urządzenie można uruchomić tylko w czasie, w którym świecą oby- dwie lampy robocze LED.

Wyłączanie:

1. Aby wyłączyć urządzenie, należy wcisnąć włącznik/wyłącznik (2.1).

Nacisnąć przycisk zwalniający (2.2), aby uniknąć niezamierzonego ponownego włączenia.

Kiedy światła robocze LED są wyłączone, urządzenie jest automatycznie zablokowane.

W trybie zablokowania nie można włączyć urządzenia. Przed użyciem urządzenia należy się upewnić, że jest ono odblokowane.

Ustawianie kątownika

1. Otworzyć dźwignię (24).
2. Wcisnąć podstawę (5) lekko w przód.
3. Ustawić podstawę w żądanym położeniu. Do wyboru jest 5 poziomów ustawień: 0° oraz 22,5° i 45° w obydwu kierunkach.

Podstawę należy pociągnąć lekko w tył, tak by wskoczyła w miejsce odpowiednie dla danego poziomu.

1. Ponownie zamknąć dźwignię (24) w celu zachowanie położenia.

Maksymalny kąt cięcia można ustawiać z obu stron tylko wtedy, gdy ostona ochronna (A 11) oraz zabezpieczenie przed rozerwaniem (A 14) są zdemontowane (patrz „Demontaż/montaż ostony ochron-

nej" i „Zdejmowani/zakładanie zabezpieczenia przed rozerwaniem").

Ustawianie siły skoku

Za pomocą wahliwego przełącznika skoku (4) można ustawiać ruch wahliwy brzeszczotu. Dla przełącznika zakresu wychylenia (4) są 4 pozycje do wyboru:

0 - bez skoku: np. dla metali nieżelaznych
1 - niewielki skok: dla miękkiego materiału, np. dla rur z tworzywa sztucznego
2 - średni skok: np. dla cięć po krzywi- znach w cienkim drewnie
3 - silny skok:np. dla grubego drewna

Optymalną siłę skoku można ustalić podczas prób w praktyce, przy czym obowiązują poniższe zalecenia:

• Precyzyjne i czyste krawędzie tnące uzyskuje się z niewielkim ruchem wahliwym lub bez niego (poziom 1 lub 0).
• W przypadku cienkiego materiału, twardego materiału (np. Aluminium) oraz do wykonywania zaokrągleń należy również stosować poziom 0.

Przy aktywnym skoku wahliwym uzyskuje się coraz szybszy postęp prac.

Podłączenie zewnętrz- nego systemu odpylania

Podłączenie zewnętrzne systemu zasysania:

1. Wsunąć do oporu adapter zewnętrznego systemu zasysania (15) w szynę między urządzeniem a podstawą (5).

2. Podłączyć dopuszczone do użytku urządzenie zasysające (brak w zakresie dostawy) do adaptera zewnętrznego systemu zasysania.

3. Jeśli zewnętrzny układ odsysania nie pasuje, wówczas należy zastosować dodatkowo element redukcyjny (16).

Odłączenie zewnętrznego systemu odpylania:

1. Ściągnąć wąż ssawny z adaptera ze- wnętrznego systemu zasysania (15).
2. Ściągnąć adapter zewnętrznego systemu zasysania (15).

Włączanie/wyłączanie funkcji zdmuchiwania pyłu

1. W celu włączenia funkcji zdmuchiwania pyłu należy ustawić przełącznik tej funkcji (25) w położeniu
2. W celu wyłączenia przesunąć przełącznik funkcji zdmuchiwania pyłu (25) w przód.

Adapter prowadnicy liniowej

- Za pomocą adaptera prowadnicy liniowej (17) można lepiej namierzać zaznaczone linie cięcia.

Montaż adaptera prowadnicy linio- wej

1 Włożyć adapter prowadnicy liniowej (17) w wycięcie pod podstawą (5).
2 Złożyć adapter prowadnicy liniowej (17) w kierunku podstawy, aby zatrza-snął się na krawędzie górnej.

PL

Demontaż adaptera prowadnicy liniowej

1. Lekko złożyć adapter prowadnicy linio-wej (17) w dół. Zdjąć go przy tym do przodu z urządzenia.

I

Ciecia wgłębne

Cięcia wgłębne można wykonywać tylko w miękkich materiałach jak drewno, beton porowaty płyty gipsowo-kartonowe itd.

Wymaga to jednak pewnej wprawy i jest możliwe tylko z krótkimi brzeszczotami.

Ciecia wgłębne są dozwolone tylko wtedy, gdy kąt uciosu wynosi 0°.

1. Przyłożyć przednią krawędź podstawy do powierzchni obrabianego elementu.
2. Włączyć piłę.
3. Cięcie obrabianego elementu należy rozpocząć powoli pod kątem, następnie ustawić wyrzynarkę w pozycji pionowej.
4. Kontynuować cięcie wzdłuż linii cięcia.
5. Wyłączyć wyrzynarkę i wyciągnąć ją po zakończeniu prac z obrabianego elementu.

Instrukcje pracy

• Zamocować obrabiany element. Do małych obrabianych elementów stosować urządzenie mocujące.
• Narysować linię, aby wyznaczyć kierunek, w którym będzie prowadzony brzeszczot.
• Przytrzymać urządzenie bezpiecznie za uchwyt.
• Ustawić prędkość cięcia.
• Ustawić kątownik.
• Ustawić pozycję skoku wahliwego.
• Włączyć urządzenie.

• Odczekać, aż urządzenie uzyska pełną prędkość.

• Umieścić podstawę (5) na obrabianym element.

• Przesuwać urządzenie powoli wzdłuż narysowanej linii, mocno dociskając podstawę do obrabianego elementu.
• Nie wywierać zbyt dużego nacisku na urządzenie. Pracę powinno wykonywać urządzenie.
• Przed odłożeniem urządzenia należy je wyłączyć i odczekać, aż całkowicie się zatrzyma.

Czyszczenie i konserwacja

Przed rozpoczęciem wszelkich prac przy urządzeniu należy wyłączyć urządzenie i wyciągnąć z niego akumulator.

Wykonanie prac naprawczych i konserwacyjnych, które nie zostały opisane w tej instrukcji, powierzać naszym specjalistom z działu serwisowego. Stosuj tylko oryginalne części.

Czyszczenie

Nie wolno chlapać wodą na urządzenie, ani wkładać urządzenia do wody. Istnieje niebezpieczeństwo porażenia prądem elektrycznym.

Nie stosować żadnych środków myjących ani rozpuszczalników. Mogłoby to spowodować nieodwracalne uszkodzenie urządzenia. Substancje chemiczne mogą oddziaływać agresywnie na elementy wykonane z tworzywa sztucznego.

- Dbać o czystość i drożność otworów wentylacyjnych, obudowy silnika i uchwytów urządzenia. Doczyszczenia należy stosować wilgotną ściereczkę lub szczotkę.

Konserwacja

Urządzenie jest bezobstugowe.

Przechowywanie

• Urządzenie i akcesoria należy przechowywać w warunkach:
• suchych.
• czystych.
• zabezpieczonych przed zapyleniem.
• niedostępnych dla dzieci.
• Przed dłuższym przechowywaniem (np. przed sezonem zimowym) należy wyciągnąć akumulator z urządzenia (postępować według osobnej instrukcji obsługi akumulatora i ładowarki).
• Temperatura przechowywania akumulatora i urządzenia wynosi od 0 °C do 45 °C. Podczas przechowywania należy unikać ekstremalnie niskich lub wysokich temperatur, aby zapobiec utracie wydajności akumulatora.

Usuwanie i ochrona środowiska

Wyciągnąć akumulator z urządzenia i przekazać urządzenie, akcesoria oraz opakowanie do punktu recyklingu opadów. Instrukcje dotyczące utylizacji akumulatora można znaleźć w instrukcji obsługi akumulatora.

Urządzeń elektrycznych nie należy wyrzucać razem z odpadami domowymi

• Oddaj urządzenie w punkcie recyklingowym. Użyte w produkcji urządzenia elementy z tworzyw sztucznych i metalu można od siebie oddzielić i poddać osobnej utylizacji. Zwróć się po poradę do naszego Centrum Serwisowego.
• Utylizację przestanych nam uszkodzonych urządzeń przeprowadzamy bezpłatnie.

Części zamienne / Akcesoria

Części zamienne i akcesoria można zakupić na www.grizzlytools-service.eu

W przypadku problemów z zamawianiem należy skorzystać z formularza kontaktowego. W razie kolejnych pytań należy zwracać się do „Service-Center” (patrz strona 91).

Pozycja Nazwa Nr zamówienia.

11	Ostona ochronna 91105890
12	Brzeszczot do cięcia metalu 13800408
13	Brzeszczot do cięcia drewna 13800407
14	Zabezpieczenie przed rozerwaniem 91105889
15	Adapter do zewnętrznego systemu odkurzania
16	+ Element redukcyjny	91105887
18	Prowadnica równoległa 91105888

Poszukiwanie błędów

W razie wypadku lub usterki natychmiast wyjmij akumulator z urządzenia! Nie-przestrzeganie grozi obrażeniami ciała.

Problem Możliwa przyczyna Sposób usunięcia
Urządzenie nie daje się uruchomić	Roztadowany akumulator (21)	Naładuj akumulator (21) (patrz „Wyjmowanie/wkładanie akumulatora”)
	W urządzeniu nie ma akumulatora (21)	Naładować akumulator (21) (przestrzegać oddzielnej instrukcji obsługi akumulatora i ładowarki)
	Uszkodzony włącznik-wyłącznik (2.1)	Naprawa w Centrum serwisowym
	Uszkodzony silnik
Przerywana praca urządzenia	Chwiejny styk w obwodzie elektrycznym	Naprawa w Centrum serwisowym
	Uszkodzony włącznik-wyłącznik (2.1)
Niska wydajność piłowania	Brzeszczot (12/13) niewłaściwy dla obrabianego elementu	Włożyć właściwy brzeszczot (12/13)
	Brzeszczot (12/13) jest tępy	Włożyć nowy brzeszczot (12/13)
	Nieprawidłowa prędkość piłowania	Dostosować prędkość piłowania
	Niska wydajność akumulatora	Naładować akumulator (21) (przestrzegać oddzielnej instrukcji obsługi akumulatora i ładowarki)
Brzeszczot ulega szybkiemu stępieniu	Brzeszczot (12/13) niewłaściwy dla obrabianego elementu	Włożyć właściwy brzeszczot (12/13)
	Za duży docisk Zmniejszyć docisk	Zmniejszyć prędkość piłowania
	Prędkość piłowania za wysoka

Gwarancia

Szanowni Klienci,

na to urządzenie udzielamy 5-letniej gwarancji od daty zakupu.

W przypadku wad tego produktu przystugują Państwu ustawowe prawa w stosunku do sprzedawcy produktu. Prawa te nie są ograniczone przez naszą przedstawioną niżej gwarancję.

Warunki gwarancji

Okres gwarancji rozpoczyna się od daty zakupu. Należy dobrze przechować oryginalny paragon. Dokument ten będzie potrzebny jako dowód zakupu. Jeśli w ciągu pięciu lat od daty zakupu produktu wystąpi wada materiałowa lub produkcyjna, dokonamy - według własnego uznania - bezpłatnej naprawy lub wymiany produktu. Realizacja świadczenia gwarancyjnego wymaga przekazania w terminie pięciu lat wadliwego urządzenia i dowodu zakupu (oryginalny paragon) oraz pisemnego, krótkiego opisu rodzaju wady i daty jej wystąpienia. Jeśli defekt jest objęty naszą gwarancją, otrzymają Państwo z powrotem naprawiony lub nowy produkt. Wraz z wymianą urządzenia lub ważnej części, zgodnie z art. 581 § 1 aktualnej wersji Kodeksu cywilnego, okres gwarancji rozpoczyna się od nowa.

Okres gwarancji i ustawowe roszczenia z tytułu wad

Okres gwarancji nie wydłuża się z powodu świadczenia gwarancyjnego. Obo-wiązuje to również dla wymienionych lub naprawionych części. Ewentualne uszkodzenia i wady istniejące już w momencie zakupu należy zgłosić bezzwłocznie po rozpakowaniu. Naprawy przypadające po upływie okresu gwarancji są odpłatne.

Zakres gwarancji

Urządzenie wyprodukowano z zachowaniem staranności zgodnie z surowymi normami jakościowymi i dokładnie sprawdzono przed wysytką.

Gwarancja obowiązuje dla wad materiałowych lub fabrycznych. Gwarancja nie rozciąga się na części produktu, które podlegają normalnemu zużyciu i można je uznać za części zużywalne (np. brzeszczoty), oraz na uszkodzenia części delikatnych (np. przełącznik, zabezpieczenie przed rozerwaniem).

Gwarancja przepada, jeśli produkt został uszkodzony, nie był zgodnie z przeznaczeniem użytkowany i konserwowany. Użytkowanie zgodnie z przeznaczeniem wiąże się z przestrzeganiem wszystkich wskazówek zawartych w instrukcji obsługi. Należy bezwzględnie unikać zastosowań i działań, których odradza się lub przed którymi ostrzega się w instrukcji obsługi. Produkt jest przeznaczony do użytku prywatnego, a nie komercyjnego. W przypadku niewłaściwego i nieodpowiedniego obchodzenia się z urządzeniem, stosowania „na siłę” i zabiegów, które nie zostały przeprowadzone przez nasz autoryzowany oddział, gwarancja wygasa.

Realizacja w przypadkach objętych gwarancją

Aby zagwarantować szybkie przetworzenie Państwa sprawy, prosimy o przestrzeganie poniższych wskazówek:

• W przypadku wszelkich zapytań prosimy o przygotowanie paragonu i numeru artykułu jako dowodu zakupu (IAN 364902_2101)
• Numer artykułu znajduje się na tabliczce znamionowej.

- W przypadku wystąpienia usterek lub innych wad prosimy o skontaktowanie się z wymienionym niżej działem serwisowym telefonicznie lub mailowo. Uzyskają Państwo wówczas szczegółowe informacje na temat realizacji reklamacji.

- Uszkodzony produkt mogą Państwo wystać po skontaktowaniu się z naszym działem obstugi klienta, załączając dowód zakupu (paragon) i określając, na czym polega wada i kiedy wystąpiła, bezpłatnie na podany adres serwisu. Aby uniknąć problemów z odbiorem i dodatkowych kosztów, prosimy o wystanie przesyłki na adres, który Państwu podano. Należy się upewnić, żeby wysytka nie nastąpiła odpłatnie, jako ponadwymiarowa, ekspresowo lub na innych specjalnych warunkach. Prosimy o przestanie urządzenia wraz ze wszystkimi częściami wyposażenia otrzymanymi przy zakupie i zadbanie o wystarczające bezpieczne opakowanie.

Serwis naprawczy

Naprawy, które nie są objęte gwarancją, można zlecić odpłatnie w naszym oddziale serwisowym. Serwis sporządzi Państwu kosztorys naprawy.

Podejmujemy się wyłącznie naprawy urządzeń, które zostały prawidłowo zapakowane i ofrankowane.

Uwaga: Prosimy o przestanie czystego urządzenia ze wskazaniem usterki.

Urządzenia przestane dla nas odpłatnie, jako przesyłka ponadwymiarowa, ekspresowa lub na innych warunkach specjalnych, nie zostaną odebrane.

Utylizację przestanych do nas uszkodzonych urządzeń przeprowadzamy bezpłatnie.

Service-Center

PL Serwis Polska Tel.: [phone]

E-Mail: [e-mail]

IAN 364902_2101

Importer

Prosimy mieć na uwadze, że poniższy adres nie jest adresem serwisu. Prosimy o kontakt z wymienionym wyżej centrum serwisowym.

Niniejszym oświadczamy, że konstrukcjaAkumulatorowa wyrzynarkaSeriiia produkcyjna PSSPA 20-Li B2Numer seryjny000001 - 112000
spełnia wymogi odpowiednich Dyrektyw UE w ich aktualnie obowiązującym brzmieniu:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
W celu zapewnienia zgodności z powyższymi dyrektywami zastosowano następujące normy harmonizujące oraz normy i przepisy krajowe:
EN 62841-1:2015 • EN 62841-2-11:2016/A1:2020 • IEC 62471:2006EN 55014-1:2017/A11:2020 • EN 55014-2:2015 • EN IEC 63000:2018
Wyłączną odpowiedzialność za wystawienie tej deklaracji zgodności ponosi producent:
CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany20.08.2021	Christian FrankOsoba upoważniona do sporządzania dokumentacji technicznej

* Wyżej opisany przedmiot deklaracji spełnia wymogi dyrektywy 2011/65/UE Parlamentu Europejskiego i Rady z dnia 8 czerwca 2011r. w sprawie ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym.

Rysunek samorozwijający • Rozvinutý výkres
