Produkttype	Trådløs stiksave
Mærke	Parkside
Model	PSSPA 20Li B2
Nominel spænding	20 V (batteri)
Tomgangshastighed	800 - 3800 min⁻¹ (7 hastigheder)
Savslaglængde	26 mm
Maks. savedybde (træ)	135 mm
Maks. savedybde (ikke-jernmetal)	20 mm
Maks. savedybde (blødt stål)	10 mm
Vægt (uden batteri)	Ca. 1,5 kg
Geringsvinkel	0°, 22,5°, 45° (fra begge sider)
Pendelslag	4 positioner (0, 1, 2, 3)
Arbejdslys	Indbygget LED
Støvblæsning	Kan aktiveres/deaktiveres
Ekstern støvsugning	Adapter og reduktion inkluderet
Parallellineal	Inkluderet
Splintbeskyttelse	Inkluderet
Kompatibelt batteri	Parkside X 20 V TEAM (PAP 20 B1, PAP 20 B3)
Kompatibel oplader	PLG 20 A3, A4, C1, PDSLG 20 A1
Lydtryksniveau	75,1 dB(A)
Lydeffektniveau	86,1 dB(A)
Vibrationer (træ)	3,98 m/s²
Vibrationer (metal)	4,10 m/s²
Garanti	5 år
Anvendelse	Husligt, træ, metal, plast

Ofte stillede spørgsmål - PSSPA 20Li B2 PARKSIDE

Hvilket batteri skal jeg bruge til Parkside PSSPA 20Li B2 stiksaven?

Brug et batteri fra Parkside X 20 V TEAM serien, som f.eks. modellerne PAP 20 B1 eller PAP 20 B3. Batteri og oplader medfølger ikke.

Hvordan skifter jeg savklingen?

Bær handsker. Drej spændepatronen (7) fremad, isæt klingen (T-skaft) med tænderne i skæreretningen, og slip derefter patronen. Sørg for, at klingens ryg ligger i styrehjulets rille (6).

Hvilke materialer kan jeg skære med denne stiksave?

Den er designet til træ (op til 135 mm), ikke-jernmetal (op til 20 mm) og blødt stål (op til 10 mm) samt plast. Brug den klinge, der passer til materialet.

Hvordan justerer jeg skærehastigheden?

Brug drejeknappen (1) på apparatets hoved. Den har 7 hastighedstrin (1 = min, 6 = max) og en position 'A' til automatisk hastighedsforøgelse efter belastning.

Hvordan laver man et dykkesnit?

Dykkesnit er kun mulige i bløde materialer (træ, gipsplader) med en geringsvinkel på 0° og en kort klinge. Placer savpladens forkant på emnet, tænd for saven, vip den forsigtigt for at trænge ind, og ret den derefter op for at følge linjen.

Hvad gør jeg, hvis saven ikke starter?

Kontrollér, at batteriet (21) er isat og opladet. Hvis problemet fortsætter, kan tænd/sluk-kontakten (2.1) eller motoren være defekt; kontakt kundeservice.

Hvordan vedligeholder jeg stiksaven?

Rengør regelmæssigt ventilationsåbningerne, kabinettet og håndtagene med en fugtig klud eller en børste. Brug ikke kemikalier. Der kræves ingen særlig vedligeholdelse.

Kan jeg bruge en ekstern støvsuger?

Ja, en adapter til ekstern støvsugning (15) er allerede monteret. Tilslut en godkendt støvsuger (medfølger ikke) til adapteren. Brug om nødvendigt den medfølgende reduktion (16).

Hvordan justerer jeg geringsvinklen?

Åbn håndtaget (24), skub grundpladen (5) let fremad, indstil den ønskede vinkel (0°, 22,5° eller 45° fra begge sider), og luk derefter håndtaget. For 45° skal du fjerne beskyttelsesdækslet og splintbeskyttelsen.

Hvilke tilbehør følger med i kassen?

Leverancen omfatter: stiksaven, 2 træklinger (T144DP), 1 metalklinge (T118AF), en støvudsugningsadapter (monteret), en reduktion, en parallellineal, en adapter til lineærføring, en splintbeskyttelse og en opbevaringskuffert. Batteri og oplader sælges separat.

BRUGSANVISNING PSSPA 20Li B2 PARKSIDE

Oversættelse af den originale driftsvejledning

DE AT CH

Før du læser, vend siden med billeder frem og bliv bekendt med alle apparatets funktioner.

ES

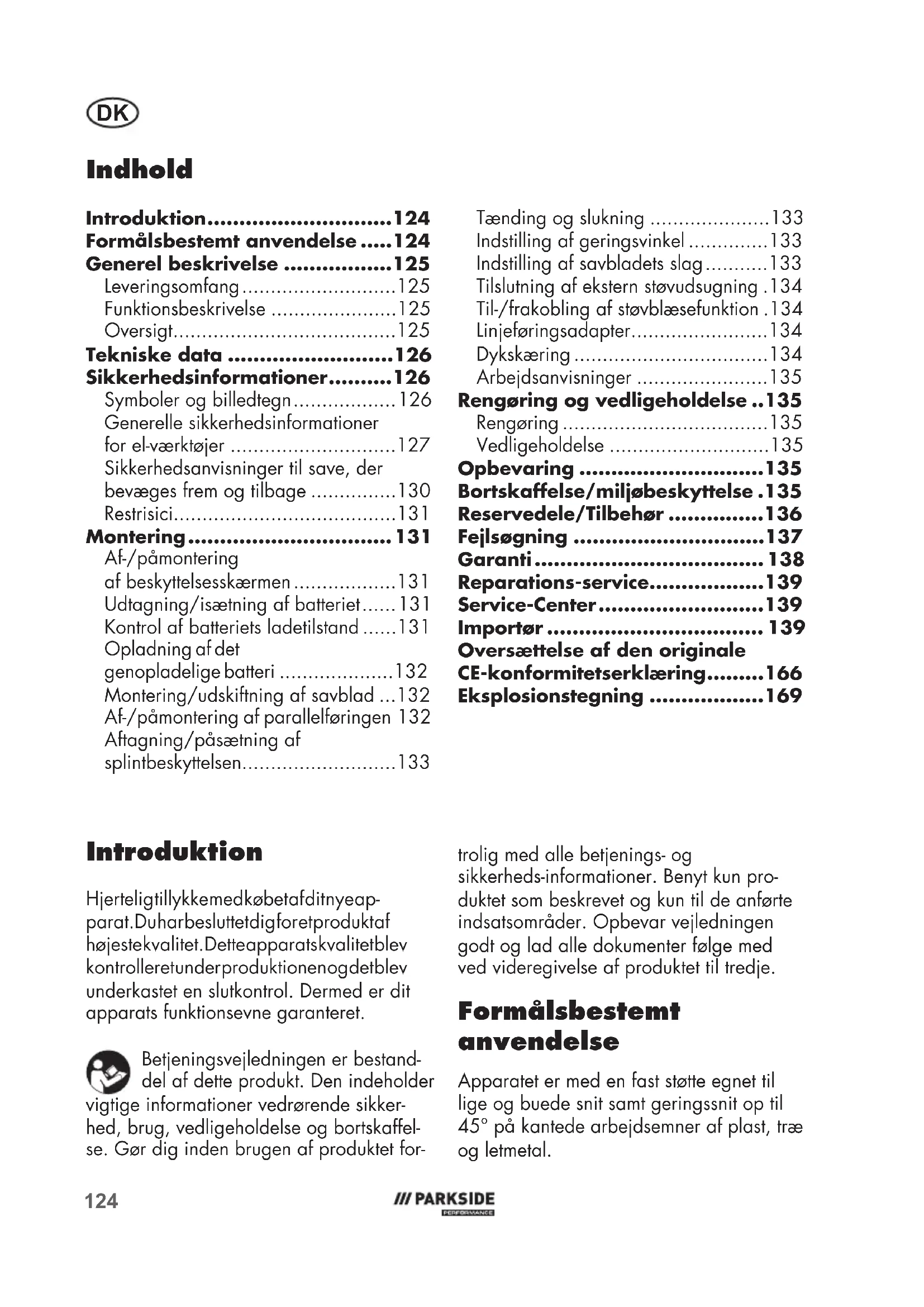

DK Oversættelse af den originale driftsvejledning Side

Funktionsbeskrivelse 125

Oversigt....125

Tekniske data 126

Sikkerhedsinformationer......126

Generelle sikkerhedsinformationer for el-værktøjer ......127

Sikkerhedsanvisninger til save, der bevæges frem og tilbage ......130

Restrisici....131

Montering 131

Af-/påmontering af beskyttelsesskærmen....131

Udtagning/isætning af batteriet.....131

Kontrol af batteriets ladetilstand .....131

Opladning af det genopladelige batteri ....132

Montering/udskiftning af savblad ...132

Aftagning/påsætning af splintbeskyttelsen....133

Tænding og slukning 133

Indstilling af geringsvinkel ......133

Indstilling af savbladets slag......133

Tilslutning af ekstern støvudsugning .134

Til-/frakobling af støvblæesefunktion .134

Arbejdsanvisninger 135

Bortskaffelse/miljøbeskyttelse .135

Reservedele/Tilbehør ......136

Fejlsøgning 137

Garanti 138

Reparations-service......139

Oversættelse af den originale CE-konformitetserklæring......166

Eksplosionstegning ......169

Introduktion

Hjerteligtillykkemedkøbetafditnyeapparat.Duharbesluttetdigforetproduktaf højestekvalitet.Detteapparatskvalitetblev kontrolleretunderproduktionenogdetblev underkastet en slutkontrol. Dermed er dit apparats funktionsevne garanteret.

Betjeningsvejledningen er bestanddel af dette produkt. Den indeholder

vigtige informationer vedrørende sikkerhed, brug, vedligeholdelse og bortskaffelse. Gør dig inden brugen af produktet for-

trolig med alle betjenings- og sikkerheds-informationer. Benyt kun produktet som beskrevet og kun til de anførte indsatsområder. Opbevar vejledningen godt og lad alle dokumenter følge med ved videregivelse af produktet til tredje.

Apparatet er med en fast støtte egnet til lige og buede snit samt geringssnit op til 45° på kantede arbejdsemner af plast, træ og letmetal.

Apparatet er udelukkende godkendt til privat brug i tørre rum. Vær opmærksom på henvisningerne til savbladstyper.

Enhver anden anvendelse, som ikke udtrykkeligt er tilladt iht. denne vejledning, kan medføre skader på boreskruemaskine og alvorlige farer for brugeren. Producenten påtager sig intet ansvar for skader, der forårsages på grund af ukorrekt brug eller forkert betjening. Dette apparat er ikke egnet til erhvervsmæssig brug. Ved erhvervsmæssig brug bortfalder garantien. Dette apparat er del af Parkside X 20 V TEAM-serien og kan bruges med genopladelige batterier fra X 20 V TEAM-serien. De genopladelige batterier må kun oplades med opladere fra Parkside X 20 V TEAM-serien.

Generel beskrivelse

De vigtigste funktionsdele er afbildet på den forreste og bagerste udklapningsside.

Leveringsomfang

Kontrollér indholdet ved udpakningen af maskinen:

• Batteridreven stiksav

• Tilbehør:

• 2 savblade til træ (T144DP)

• 1 savblad til metal (T118AF)
• Adapter til ekstern støvudsugning (formonteret)
• Reduktionsstykke
• Parallelføring

• Linjeføringsadapter

• Opbevaringskuffert

• Betjeningsvejledning

Batteri og oplader er ikke inkluderet.

Bortskaf indpakningsmaterialet forskriftsmæssigt.

Funktionsbeskrivelse

Den batteridrevne stiksav er forsynet med en pendulslaganordning, et arbejdslys og en parallelføring.

Rillerne til geringsvinkler muliggør præcist arbejde.

Betjeningsdelenes funktion beskrives i det følgende.

Oversigt

1 Drejehjul

2.1 Tænd/sluk-knap
2.2 Frigørelsesknap

3 Greb
4 Pendulslagkontakt
5 Bundplade
6 Styrerulle
7 Centrérpatron
8 Indskydningsåbning
9 Låseskrue
10 Sikkerhedsbøjle
11 Beskyttelsesskærm

12 Savblad til metal
13 Savblade til træ
14 Splintbeskyttelse
15 Adapter til ekstern støvudsugning
16 Reduktionsstykke
17 Linjeføringsadapter

18 Parallelføring
19 Opbevaringskuffert
20 Frigørelsesknap batteri
21 Batteri
22 Ladetilstandsvisning
23 Oplader

24 Håndtag

25 Kontakt

Tekniske data

Batteridreven

stiksav....PSSPA 20-Li B2

Nominel indgangsspænding ..... 20 V==

Tomgangshastighed n_0 ....800 - 3800 min ^-1

Savslag....26 mm

Skæredybde

i træ......maks. 135 mm

ikke-jernholdigt metal .....maks. 20 mm

i stål (blød)......maks. 10 mm

Vægt (inkl. batteri)......ca. 1,5 kg

Lydtrykniveau

(L_pA) 75,1 dB(A), K_pA = 5 dB

Lydeffektniveau

(L_WA) 86,1 dB(A), K_WA = 5 dB

Vibration (a_h)

Batteridreven stiksav

i træ a_h,B 3,98 m/s²; K=1,5 m/s²

i metal a_h,M .....4,10 m/s ^2 ; K=1,5 m/s ^2

Temperatur ...... max. 50 °C

Opladning 4 - 40 °C

Drift....-20 - 50 °C

Opbevaring 0 - 45 °C

OBS! Den aktuelle liste over kompatibiliteten af det genopladelige batteri kan du finde på: www.lidl.de/akku

Dette apparat bør bruges med følgende genopladelige batterier: PAP 20 B1, PAP 20 B3.

Disse genopladelige batterier må oplades med følgende opladere: PLG 20 A3, PLG 20 A4, PLG 20 C1, PDSLG 20 A1.

Støj- og vibrationsværdier er blevet målt efter standarderne og bestemmelserne, som er angivet i overensstemmelseserklæringen.

Den angivne samlede vibrationsværdi og den angivne samlede støjemissionsværdi er målt iht. til en standardiseret afprøv-

ningsproces og kan anvendes til sammenligning af elværktøjer.

Den angivne samlede vibrationsværdi og den angivne samlede støjemissionsværdi kan også anvendes til en foreløbig vurdering af belastningen.

Advarsel: Vibrations- og støje-missioner kan under brugen af elværktøjet afvige fra de angivne værdier afhængigt af måden, som elværktøjet anvendes på, særligt arbejdsemnetypen, der bearbejdes. Det er nødvendigt at fastsætte sikkerhedsforanstaltninger til beskyttelse af brugeren, som er baseret på en svingningsbelastningen under de faktiske brugsbetingelser (her skal der tages hensyn til alle dele af driftscyklussen, eksempelvis tidspunkter, hvor elværktøjet er slukket, og tidspunkter, hvor det ganske vist er tændt, men kører uden belastning).

Sikkerhedsinformationer

Dette afsnit beskriver de grundlæggende sikkerhedsforskrifter ved arbejdet med elektrisk havekultivatoren.

Symboler og billedtegn

Læs betjeningsvejledningen

Advarsel mod varm overflade Der er fare for forbrænding!

Frigørelsesknap

Tænd-/sluk-kontakt

Støvblæesefunktion

Indstilling af pendulslag

El-apparater må ikke komme i husholdningsaffaldet.

Billedtegn i vejledningen:

Faretegn med angivelser til forebyggelse af person- eller materiel skade.

Påbudstegn med angivelser til forebyggelse af skader.

Brug snitsikre handsker.

Henvisningstegn med informationer til bedre omgang med apparatet.

Generelle sikkerhedsinformationer for el-værktøjer

ADVARSEL! Læs alle sikkerhedsanvisninger, anvisninger, illustrationer og tekniske data, der følger med dette elværktøj. Forsømmelighed ved overholdelse af sikkerhedsinformationer og anvisninger kan forårsage elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinformationer og anvisninger.

Det i sikkerhedsinformationerne anvendte udtryk "el-værktøj" vedrører netdrevne el-værktøjer (med forsyningskabel) og akku-drevne el-værktøjer (uden forsyningskabel).

1) SIKKERHED PÅ ARBEJDSPLADSEN:

a) Sørg for at dit arbejdsområde er rent og godt belyst. Uorden og uoplyste arbejdsområder kan medføre ulykker.

b) El-værktøjet må ikke benyttes i eksplosionstruede omgivelser, hvor der er brændbare væsker, gasser eller støv. El-værktøj kan slå gnister, som kan antænde støvet eller dampene.

c) Sørg for at børn og andre personer holdes væk fra arbejdsområdet, når el-værktøjet er i brug. Hvis man distraheres, kan man miste kontrollen over maskinen.

2) ELEKTRISK SIKKERHED:

a) El-værktøjets stik skal passe til kontakten. Stikket må ikke ændres på nogen måde. Brug ikke adapterstik sammen med jordforbundet el-værktøj. Unændrede stik, der passer til kontakterne, nedsætter risikoen for elektrisk stød.

b) Undgå kropskontakt med jordforbundne overflader som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis din krop er jordforbundet, øges risikoen for elektrisk stød.

c) El-værktøjet må ikke udsættes for regn eller fugt. Indtrængning af vand i et el-værktøj øger risikoen for elektrisk stød.

d) Brug ikke ledningen til formål, den ikke er beregnet til, ved f.eks. at bære el-værktøjet i ledningen, hænge den op i ledningen eller rykke i ledningen for at trække stikket ud af kontakten. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse.

DK

Beskadigede eller indviklede ledninger øger risikoen for elektrisk stød.

e) Hvis el-værktøjet bruges i det fri, må der kun benyttes en forlængerledning, der er egnet til udendørs brug. Anvendelsen forlængerledning til udendørs brug nedsætter risikoen for elektrisk stød.

f) Hvis arbejde med elværktøjet i fugtige omgivelser ikke kan undgås, skal der anvendes en fejlstrømsafbryder.

Brugen af en fejlstrømsafbryder reducerer risikoen for elektrisk stød.

3) PERSONLIG SIKKERHED:

a) Det er vigtigt at være opmærksom, se hvad man laver og bruge el-værktøjet fornuftigt. Brug aldrig el-værktøjet hvis du er træt, har nydt alkohol eller er påvirket af medicin eller euforiserende stoffer. Et øjebliks uopmærksomhed ved brug af el-værktøjet kan medføre alvorlige personskader.

b) Brug personligt beskyttelsesudstyr og hav altid beskyttelsesbriller på. Brug af personligt beskyttelsesudstyr som f.eks. skridsikre sikkerhedssko, beskyttelseshjelm eller høreværn reducerer faren for person-skader.

c) Undgå utilsigtet igangsætning. Forvis dig om at el-værktøjet er slukket, før stikket sættes i stikkontakten og før du løfter eller bærer den. Undgå at bære el-værktøjet med fingeren på afbryderen og sørg for, at maskinen ikke er tændt når den sluttes til nettet, fordi dette kan medføre ulykker.

d) Fjern indstillingsværktøj og skruenøgler, inden el-værktøjet

tændes. Hvis et stykke værktøj eller en nøgle sidder i en roterende maskindel, kan dette medføre personskader.

e) Undgå unormale kropsholdninger. Sørg for at stå sikkert og hold altid balancen. Det gør det lettere at kontrollere el-værktøjet i uventede situationer.

f) Brug egnet arbejdstøj. Undgå løse beklædningsgenstande eller smykker. Hold hår, tøj og handsker væk fra dele, der bevæger sig. Dele, der er i bevægelse, kan gribe fat i løstsiddende tøj, smykker eller langt hår.

g) Hvis der kan monteres støvudsugnings- og opsamlingsudstyr, skal dette anbringes og anvendes korrekt. Brug af støvudsugning kan reducere farerne ved støv.

h) Føl dig ikke for sikker, og sæt dig ikke ud over sikkerhedsreglerne for elværktøjer, heller ikke når du er fortrolig med elværktøjet, efter at have brugt det mange gange. Skødesløs adfærd kan på brøkdele af sekunder medføre alvorlige kvæstelser.

4) BRUG OG HÅNDTERING AF EL-VÄRKT∅JET:

a) Overbelast ikke maskinen. Brug altid det el-værktøj, der er be-regnet til det arbejde, der skal udføres. Med det passende el-værktøj arbejder man bedst og mest sikkert inden for det angivne effektområde.

b) Brug ikke et el-værktøj, hvis af-bryder er defekt. Et el-værktøj, der ikke kan startes og stoppes, er farligt og skal repareres.

c) Træk stikket ud af stikkontakten og/eller fjern det aftagelige batteri, før du foretager indstil-

linger på maskinen, udskifter indsatsværktøjsdele eller lægger elværktøjet fra dig. Denne sikkerhedsforanstaltning forhindrer utilsigtet start af el-værktøjet.

d) Opbevar el-værktøjet uden for børns rækkevidde, når det ikke benyttes. Lad aldrig personer, der ikke er fortrolige med ma- skinen eller ikke har gennem- læst disse instrukser, benytte maskinen. El-værktøj er farligt, hvis det benyttes af ukyndige personer.

e) Vedligehold elværktøjet og indsatsværktøjet omhyggeligt. Kontrollér om bevægelige dele fungerer korrekt og ikke sidder fast, og om delene er brækket eller beskadiget, således at elværktøjets funktion påvirkes. Få beskadigede dele repareret, inden maskinen tages i brug. Mange ulykker skyldes dårligt vedligeholdte maskiner.

f) Sørg for, at skæreværktøjer er skarpe og rene. Omhyggeligt vedligeholdte skæreværktøjer med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at føre.

g) Brug el-værktøjet, tilbehør, indsatsværktøj osv. iht. disse instrukser. Tag herved hensyn til arbejdsforholdene og det arbejde, der skal udføres. Brug af el-værktøjet til andre end de fastsatte formål kan medføre farlige situationer.

h) Hold greb og grebsoverflader tørre, rene og fri for olie og fedt. Hvis greb og grebsoverflader er glatte, er en sikker betjening af og kontrol over elværktøjet i uforudselige situationer ikke givet.

5) OMHYGGELIG HÅNDTERING OG BRUG AF APPARATER MED AKKU

a) Oplad kun akku'erne i opladere, der er anbefalet af fabrikanten. Opladere, der er beregnet til en bestemt type akku'er, udsættes for brandfare, hvis der anvendes andre akku'er.

b) Anvend kun de dertil beregnede akku'er i elværktøjerne. Brug af andre akku'er kan medføre kvæstelser og brandfare.

c) Hold den ubenyttede akku væk fra clips, mønter, nøgler, søm, skruer eller andre små metalgenstande, der evt. kan forår-sage en kortslutning af kontakterne. En kortslutning mellem akku'ens kontakter kan medføre forbrændinger eller brand.

d) Ved forkert anvendelse kan der løbe væske ud af batteriet. Undgå kontakt med denne. Ved tilfældig kontakt skal der skylles med vand. Skulle du få væske i øjnene, skal du yderligere op- søge læge. Udløbet akku-væske kan medføre hudirritationer eller forbrændinger.

e) Anvend ikke beskadigede eller ændrede batterier. Beskadigede eller ændrede batterier kan udvise ufor-udsigelig adfærd og resultere i brand, eksplosion eller risiko for skader.

f) Udsæt ikke batterier for ild eller for høje temperaturer. Ild eller temperaturer over 130 °C kan resultere i eksplosioner.

g) Følg anvisningerne til opladning, og oplad aldrig batteriet eller det batteridrevne værktøj uden for temperaturområdet, der er angivet i driftsvejlednin-

DK

gen. Forkert opladning eller opladning uden for det tilladte temperaturområde kan ødelægge batteriet og øge brandfaren.

6) SERVICE:

a) Sørg for, at dit el-værktøj kun repareres af kvalificerede fagfolk, og at der kun benyttes originale reservedele. Dermed sikrer man sik at el-værktøjets sikkerhed opretholdes.
b) Vedligehold aldrig beskadigede batterier. Enhver vedligeholdelse af batterier bør udelukkende udføres af producenten eller kundeservicesteder, der er autoriseret af producenten.

Sikkerhedsanvisninger til save, der bevæges frem og tilbage

• Hold elværktøjet i de isolere-de gribeflader, når du udfører arbejde, hvor elværktøjet kan ramme skjulte elkabler. Kontakt med en spændingsførende ledning kan også sætte apparatets metaldele under spænding og eventuelt medføre elektrisk stød.
• Fastgør og sikr arbejdsemnet ved hjælp af tvinger eller på anden vis på et stabilt underlag. Hvis du kun holder arbejdsemnet med den ene hånd eller ind mod kroppen, er det ikke stabilt, og du kan miste kontrollen over det.
• Anvend ikke tilbehør, som ikke er anbefalet af PARKSIDE. Dette kan føre til elektrisk stød eller brand.

Følg sikkerhedsanvisningerne og henvisningerne

vedrørende opladning og korrekt brug, som fremgår af betjeningsvejledningen til dit genopladelige batteri og din oplader i Parkside X 20 V Team-serien. En detaljeret beskrivelse af opladningen og yderligere oplysninger findes i den separate betjeningsvejledning.

• Hold hænderne væk fra saveområdet. Grib ikke ned under arbejdsemnet. Ved kontakt med savbladet er der risiko for kvæstelser.
• Før kun elværktøjet mod arbejdsemnet i tændt tilstand. Der er risiko for tilbageslag, hvis indsatsværktøjet sætter sig fast i arbejdsemnet.
• Sørg for, at fodpladen hviler sikkert på arbejdsemnet, när der saves. Et savblad, der sidder skævt, kan knække eller slå tilbage.
• Sluk for elværktøjet efter afsluttet arbejde, og træk først savbladet ud af snittet, når det står stille. På denne måde forhindrer du tilbageslag og kan lægge elværktøjet sikkert til side.
• Anvend kun ubeskadigede savblade i perfekt stand. Bøjede eller uskarpe savblade kan knække og påvirke savsnittet negativt eller forårsage tilbageslag.
• Brems ikke savbladet efter slukning ved at presse mod det på siden. Savbladet kan blive beskadiget, knække eller medføre tilbageslag.
• Anvend egnede søgeapparater for at finde skjulte forsyningsledninger, eller henvend dig til det lokale forsyningsselskab. Kontakt med elledninger kan medføre brand og elektrisk stød.

En beskadiget gasledning kan medføre eksplosion. Hvis der skæres i en vandledning, opstår der materiel skade.

• Fastgør arbejdsemnet. Hvis arbejdsemnet er fastgjort med spænde-anordninger eller en skruestik, holdes det mere sikkert end med hånden. Støt ikke arbejdsemnet med hånden eller foden.
• Vent med at lægge elværktøjet fra dig, til det står stille. Indsatsværktøjet kan sætte sig fast og medføre tab af kontrol over elværktøjet.

Restrisici

Også hvis du betjener dette elværktøj korrekt, vil der altid være restrisici. Følgende risici kan optræde i forbindelse med dette elværktøjs konstruktion og udførelse:

a) Snitlæsioner
b) Høreskader, hvis der ikke bruges et egnet høreværn.
c) Sundhedsskader, der stammer fra hånd/arm vibrationer, hvis apparatet bruges i længere tid eller ikke bruges og vedligeholdes korrekt.

Advarsel! Dette elværktøj genererer et elektromagnetisk felt under brugen. Dette felt kan under visse omstændigheden påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige eller dødelige kvæstelser, anbefaler vi personer med medicinske implantater at konsultere deres læge eller producenten af det medicinske implantat, inden de bruger maskinen.

Montering

Indsæt først det genopladelige batteri, når apparatet er klargjort fuldstændigt til arbejdet.

Af-/påmontering af beskyttelsesskærmen

Påmontering af beskyttelsesskærmen

1. Tryk de to holdere til beskyttelsesskærmen (11) ind i udsparingerne på apparathuset. Beskyttelsesskærmen (11) går i indgreb.

Du kan klappe den monterede beskyttelsesskærm (11) op i 90°.

Afmontering af beskyttelsesskærmen

1. Tryk de to holdere til beskyttelsesskærmen (11) let fra hinanden.
2. Træk beskyttelsesskærmen (11) af mod fronten

Udtagning/isætning af batteriet

1. Tryk på frigørelsesknappen (20) på batteriet (21) for at tage batteriet (21) ud af apparatet.
2. Skub batteriet (21) langs føringsskinnen ind i apparatet for at sætte det i. Du kan høre, när det går i hak.

Kontrol af batteriets ladetilstand

Visningen af ladetilstanden (22) viser det genopladelige batteris (21) ladetilstand.

Tryk på knappen for visningen af ladetilstanden ved det genopladelige batteri. Ladetilstanden af det genopladelige batteri vises, ved at den tilsvarende LED-lampe lyser.

3 LEDér lyser (rød, orange og grøn): Det genopladelige batteri er opladet.

2 LEDér lyser (rød og orange): Det genopladelige batteri er delvist opladet. 1 LED lyser (rød): Det genopladelige batteri skal oplades.

Opladning af det genopladelige batteri

Et opvarmet batteri skal køle af før opladning.

Oplad-ningstid (min.)	PLG 20 A4PLG 20 C1	PLG 20 A3PDSLG 20 A1
PAP 20 B1	60 30
PAP 20 B3	90 60

1. Tag i givet fald det genopladelige batteri (21) ud af apparatet.
2. Skub batteriet (21) ind i ladeskakten på opladeren (23).
3. Tilslut opladeren (23) til en stikkontakt.
4. Når opladningen er udført, fjernes opladeren (23) fra strømforsyningen.
5. Tag batteriet (21) ud af opladeren (23)

Montering/udskiftning af savblad

Bær beskyttelseshandsker, när savbladet monteres. Der er fare for kvæstelser, när savbladet berøres.

Der kan kun anvendes savblade med T-skaft-holder (enknastskaft) ligesom de medfølgende savblade (12/13).

Montering af savbladet

Sørg for, at savbladsholderen er fri for splinter eller andre materialerester.

1. Drej centrerpatronen (7) så langt frem som muligt, og hold den fast i denne position.
2. Indsæt savbladet (12/13) i centrerpatronen (7). Vær ved isætning af savbladet (12/13) opmærksom på, at savbladsryggen ligger i styrerullens(6)rille. Sørg for, at savbladet (12/13) er fastgjort korrekt, og at tænderne peger i skæreretningen.
3. Slip centrerpatronen (7).

Sørg for, at der altid anvendes det rigtige savblad til det pågældende materiale.

Afmontering af savbladet

1. Hold savbladet (12/13) fast.
2. Drej centrerpatronen (7) så langt frem som muligt, og hold imens fast i savbladet
3. Tag savbladet (12/13) ud af centrerpatronen (7).
4. Slip centrerpatronen (7).

Parallelføringen kan monteres på begge sider af apparatet. Til aflæsningen af skalaen skal du bruge markeringen til højre eller venstre for bundpladen, afhængigt af monteringen (se detaljeret billede).

1. Løsn evt. låseskruerne (9).
2. Skyd parallelføringen (18) gennem indskydningsåbningerne (8).
3. Stram låseskruerne (9) igen.

Afmontering af parallelføringen

1. Løsn låseskruerne (9).
2. Træk parallelføringen (18) ud af indskydningsåbningerne (8).

Aftagning/påsætning af splintbeskyttelsen

Aftagning af splintbeskyttelsen

1. Tryk splintbeskyttelsen (14) ud af udsparingen af bundpladen (5).

Påsætning af splintbeskyttelsen

1. Tryk splintbeskyttelsen (14) ind i udsparingen af bundpladen (5).

Betjening

Sluk for apparatet og tag batteriet ud af apparatet før al arbejde.

Sørg for, at omgivelsestemperaturen under arbejdet ikke overstiger 50 °C og ikke er lavere end -20 °C.

Tænding og slukning

Den ønskede hastighed kan indstilles i 7 trin ved hjælp af drejehjulet (1) på apparathovedet.

Trin 1: laveste hastighed

Trin 6: højeste hastighed

Trin A: automatisk stigende hastighed afhængigt af belastningen.

1. Kontrollér at det genopladelige batteri (21) ikke er isat.

Tænd:

2 Tryk på frigørelsesknappen (2.2), for at låse apparatet op.

. De to LED-arbejdslys begynder at lyse

1. Tryk på tænd-/sluk-kontakten (2.1) for at starte apparatet.

Apparatet kan kun startes i det tidsrum, hvor begge LED-arbejdslys lyser.

Sluk:

1. Tryk på tænd-/sluk-kontakten (2.1) for at slukke apparatet.

Tryk på frigørelsesknappen (2.2), for at läse apparatet op.

Så snart LED-arbejdslamperne er slukkede, läses apparatet automatisk.

Apparatet kan ikke tændes i den läste tilstand. Kontrollér inden brug, at apparatet er låst op.

Indstilling af geringsvinkel

1. Åbn håndtaget (24).
2. Tryk bundpladen (5) en smule fremad.
3. Indstil bundpladen til den ønskede position. Der kan indstilles 5 trin i alt: 0°, samt 22,5° og 45° i begge retninger. Bundpladen skal trækkes en smule bagud, så den griber ind i et låsetrin.
4. Lås håndtaget (24) igen for at fiksere positionen.

Den maksimale geringsvinkel kan kun indstilles på begge sider, när beskyttelsesskærmen (A 11) og splintbeskyttelsen (A 14) er afmonteret (se "Af-/påmontering af beskyttelsesskærmen" og "Aftagning/påsætning af splintbeskyttelsen").

Indstilling af savbladets slag

Savbladets pendulbevægelse kan indstilles med pendulslagskontakten (4). Pendulslagskontakten (4) har 4 positioner:

0 - Intet slag:

f.eks. for ikke-jernholdigt metal

f.eks. til kurvesnit i tyndt træ

3 - Stort slag: f.eks. til tykt træ

Den optimale størrelse for slaget kan udregnes ved et praktisk forsøg, og her gælder følgende anbefalinger:

• Der opnås fine og glatte skærekanter med lille eller slet ingen pendulbevægelse (trin 1 eller 0).
• Til tynde materialer, hårde materialer (f. eks. aluminium) og kurvesnit skal trin 0 også anvendes.

Når pendulslaget er aktiveret, opnås der et stadigt hurtigere arbejdsfremskridt.

Tilslutning af ekstern støvudsugning

Tilslutning af den eksterne støvudsugning:

1. Skub adapteren til den eksterne støvudsugning (15) ind i skinnen mellem apparatet og bundpladen (5) indtil anslag.
2. Tilslut en godkendt støvudsugning (ikke inkluderet i leveringen) til den eksterne støvudsugningsadapter.
3. Hvis den eksterne støvudsugning ikke passer, kan du anvende reduktionsstykket (16).

Aftagning af ekstern støvudsugning:

1. Træk sugeslangen af adapterentil den eksterne støvudsugning (15).
2. Træk adapteren til den eksterne støvudsugning (15) af.

Til-/frakobling af støv- blæesefunktion

1. Støvblæsefunktionen tilkobles ved at skyde kontakten til støvblæsefunktionen (25) til position 📄.
2. For at slukke skal du skubbe kontakten til støvblæesefunktionen (25) fremad.

Linjeføringsadapter

Med linjeføringsadapteren (17) kan du bedre lokalisere de optegnede skærelinjer.

Montering af linjeføringsadapter

1 Sæt linjeføringsadapteren (17) ind i udsparingen under bundpladen (5).
2 Klap linjeføringsadapteren (17) mod bundpladen, så den går i hak ved den øverste kant.

Demontering af linjeføringsadapter

1. Klap linjeføringsadapteren (17) en smule nedad. Træk den derved frem og af apparatet.

Dykskæring

Dykskæring må kun udføres i bløde materialer som træ, porebeton, gipskarton etc. Dette forudsætter en vis øvelse og er kun muligt med korte savblade.

Dykskæring er kun tilladt med en geringsvinkel på 0°.

1. Anbring bundpladens forkant på emne-overfladen.
2. Tænd for saven.
3. Sav langsomt ind i arbejdsemnet i en vinkel, og sæt derefter savbladet i vertikal position.
4. Sav videre langs snitlinjen.
5. Sluk for saven, og tag den ud af arbejdsemnet efter udført arbejde.

Arbejdsanvisninger

• Fastspænd arbejdsemnet. Anvend en spændeanordning til små arbejdsemner.
• Tegn en linje, der viser retningen, som savbladet skal føres i.
• Hold altid apparatet godt fast i håndtaget.
• Indstil savehastigheden.
• Indstil geringsvinklen.
• Indstil pendulslagspositionen.
• Tænd apparatet.
• Vent, til apparatet har näet sin maksimale hastighed.
• Sæt bundpladen (5) på arbejdsemnet.
• Bevæg langsomt apparatet langs den påtegnede linje, mens bundpladen presses fast mod arbejdsemnet.
• Udøv ikke for stort tryk på apparatet. Lad apparatet udføre arbejdet.
• Sluk produktet og vent, til det er kommet helt til stilstand, før du lægger det til side.

Sluk for apparatet og tag batteriet ud af apparatet før al arbejde.

Arbejde, som ikke er beskrevet i denne betjeningsvejledning, skal udføres af vores servicecenter. Brug kun originale dele.

Rengøring

Produktet må ikke sprøjtes med vand eller lægges ned i vand. Der er fare for elektrisk stød.

Brug ikke rengørings- eller opløsningsmiddel. Produktet kan blive beskadiget i en grad, så det ikke kan repareres. Kemiske substanser kan angribe apparatets plastdele.

• Hold ventilationsåbninger, motorhuset og greb på apparatet rene. Brug en fugtig klud eller en børste hertil.

Vedligeholdelse

• Opbevar altid apparater og tilbehørsdele:
• tørt.
• rent.
• støvbeskyttet.
• uden for børns rækkevidde.
• Tag batteriet ud af apparatet inden længerevarende opbevaring (f. eks. overvintring) (Vær opmærksom på den separate betjeningsvejledning for det genopladelige batteri og opladeren).
• Den opbevaringstemperatur for det genopladelige batteri og apparatet ligger på mellem 0 °C og 45 °C. Undgå ekstrem kulde eller varme under opbevaringen, så at det genopladelige batteris ydeevne ikke forringes.

Bortskaffelse / miljøbeskyttelse

Tag akku'en ud af apparatet og bortskaf apparat, akku, tilbehør og emballage miljørigigt.

El-apparater må ikke komme i husholdningsaffaldet

DK

• Aflever apparatet på en genbrugsstation. De anvendte plast- og metaldele kan sorteres efter materiale og således afleveres til genbrug. Spørg i denne forbindelse vort servicecenter.
• Vi bortskaffer dine defekte indsendte apparater gratis.
• Sørg for at kompostere det afskårne materiale og smid det ikke i affaldstønden.

Reservedele / Tilbehør

Reservedele og tilbehør kan bestilles på www.grizzlytools-service.eu

Hvis du har problemer med bestillingsprocessen, bedes du bruge kontaktformularen. Hvis du har yderligere spørgsmål, bedes du kontakte "Service-Center" (se side 139).

Position Betegnelse Bestillings-nr.

11	Beskyttelsesskærm	91105890
12	Savblad til metal 13800408
13	Savblade til træ 13800407
14	Splintbeskyttelse 91105889
15	Adapter til ekstern støvudsugning
16	+ Reduktionsstykke 91105887
18	Parallelføring	91105888

Fejlsøgning

Træk altid stikket ud før arbejde på produktet.

Fare på grund af elektrisk stød!

Problem Mulig årsag Fejlafhjælpning
Apparatet starter ikke	Akku (21) ikke sat i	Sæt akku (21) i (vær opmærk-som på den separate betjenings-vejledning for det genopladelige batteri og opladeren)
	Akku (21) afladt	Oplad akku (21) (se „Udtag-ning/isætning af batteriet“)
	Tænd/sluk kontakt (2.1) defekt	Reparation af servicecenter
	Motor defekt
Apparat arbejder med afbrydelser	Dårlig intern forbindelse	Reparation af servicecenter
	Tænd/sluk kontakt (2.1) defekt
Lav saveffekt	Savbladet (12/13) er ikke eg-net til arbejdsemnet, der skal bearbejdes	Indsæt et egnet savblad (12/13)
	Savbladet (12/13) er sløvt	Indsæt et nyt savblad (12/13)
	Forkert savehastighed Tilpas savehastigheden
	Lav batteriydelse	Det genopladelige batteri (21) oplades (vær opmærksom på den særskilte betjeningsvej-ledning til det genopladelige batteri og opladeren)
Savbladet bliver hurtigt sløvt	Der anvendes for meget tryk Reducér trykket
	Savehastigheden er for høj Reducér savehastigheden

Garanti

Kære kunde! På dette apparat yder vi 3 års garanti fra købsdato.

Skulle der forekomme defekter på dette produkt har du lovpligtige rettigheder mod sælgeren af produktet. Disse lovpligtige rettigheder bliver ikke indskrænket af den efterfølgende anførte garanti.

Garantibetingelser

Garantien træder i kraft med købsdatoen. Opbevar den originale kassebon godt. Dette bilag kræves som dokumentation for købet. Skulle der indenfor tre år efter dette produkts købsdato optræde en materia-le- eller fabrikationsfejl, bliver produktet – efter vores skøn – repareret eller ombyttet gratis. Denne garantiydelse forudsætter, at det defekte apparat og købsbilaget (kassebon) indenfor den tre års frist bliver indsendt og at der vedlægges en kort skrift-ligt beskrivelse af defekten og hvornår den er optrådt.

Hvis defekten er dækket af vores garanti, får du apparatet repareret eller ombyttet. Med reparationen eller ombytningen begynder garantiperioden ikke forfra

Garantiperiode og lovpligtige produktansvarskrav

Garantiperioden bliver ikke forlænget af garantien. Dette gælder også for ombyttede og reparerede dele. Eventuel allerede ved købet eksisterende skader og defekter skal meldes straks efter udpakningen. Efter udløb af garantiperioden forefaldende reparationer er omkostningspligtige.

Garantiens omfang

Apparatet blev produceret meget omhyggeligt efter strenge kvalitetsretningslinjer og kontrolleret grundigt inden det forlod fabrikken.

Garantiydelsen gælder for materiale- eller fabrikationsfejl. Denne garanti gælder ikke for produktdele som er udsat for en normal nedslidning og derfor kan anses som sliddele (f.eks. savblade) eller for beskadigelser på skrøbelige dele (f.eks. kontakter). Garantien bortfalder, hvis produktet bliver beskadiget, ikke-formålsbestemt anvendt eller ikke vedligeholdt. For en korrekt brug af produktet skal alle i betjeningsvejledningen anførte anvisninger følges nøje.

Anvendelsesformål og handlinger, som der frarådes eller advares imod i betjeningsvejledningen, skal ubetinget undgås.

Produktet er kun beregnet til privat og ikke til erhvervsmæssig brug. Ved misbrug og usagkyndig håndtering vold og ved indgreb, der ikke er foretaget på vores autoriserede servicested, bortfalder garantien.

Afvikling af et garantitilfælde

For at garantere en hurtig behandling af dit anliggende, bedes du følge følgende henvisninger:

• Hav ved alle forespørgsler kassebonen og artikelnummeret (IAN 364902_2101) parat som dokumentation for købet.
• Artikelnummeret fremgår af mærkepladen.
• Skulle der optræde funktionsfejl eller andre defekter bedes du først kontakte den efterfølgende anførte serviceafdeling, telefonisk eller pr. e-mail. Der får du så yderligere informationer om afviklingen af din reklamation.

- Et som defekt registreret produkt kan du, efter aftale med vores kundeservice og med vedlagt købsbilag (kassebon) samt en kort beskrivelse af, hvori defekten består og hvornår denne defekt er optrådt indsende portofrit til den serviceadresse, som du får meddelt. For at undgå problemer med modtagelsen og ekstra omkostninger, bedes du ubetinget benytte den adresse, som du får meddelt. Sørg for, at forsendelsen ikke sker ufrankeret, som voluminøs pakke, ekspres eller som en anden specialforsendelse. Indsend apparatet inkl. alle ved købet medfølgende tilbehørsdele og sørg for en tilstrækkelig sikker transportemballage.

Reparations-service

Du kan lade reparationer, der ikke er omfattet af garantien, udføre hos vores service-filial mod betaling. Denne udfærdiger dig gerne et omkostningsoverslag.

Vi kan kun bearbejde apparater, der er indsendt tilstrækkeligt emballeret og fran- keret.

OBS: Indsend dit apparat rengjort og med en beskrivelse af defekten til vores service-filial.

Ufrankerede - som voluminøs pakke, ekspres eller som en anden specialforsendelse – indsendte apparater bliver ikke modtaget.

Vi bortskaffer dine defekte indsendte apparater gratis.

Service-Center

DK Service Danmark Tel.: [phone]

E-Mail: [e-mail]

IAN 364902_2101

Importør

Vær opmærksom på, at følgende adresse ikke er en serviceadresse. Kontakt først det ovenfor nævnte servicecenter.

	Oversættelse af den originale CE-konformitetserklæring
Hermed bekræfter vi, atBatteridreven stiksavaf serien PSSPA 20-Li B2Serienummer000001 - 112000
opfylder følgende gældende EF-direktiver i deres respektive gyldige version:
2006/42/EC • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
For at sikre overensstemmelsen, blev følgende harmoniserede standarder samt nationale standarder og regler anvendt:
EN 62841-1:2015 • EN 62841-2-11:2016/A1:2020 • IEC 62471:2006EN 55014-1:2017/A11:2020 • EN 55014-2:2015 • EN IEC 63000:2018
Det er udelukkende producentens ansvar at udarbejde denne overensstemmelseserklæring:
	Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany20.08.2021	Christian FrankDokumentationsbefuldmægtiget

Oversættelse af den originale CE-konformitetserklæring

* Erklæringens ovennævnte genstand opfylder forskrifterne i Europaparlamentets og Rådets direktiv 2011/65/EU af 8. juni 2011 til begrænsning af anvendelsen af visse farlige stoffer i elektrisk og elektronisk udstyr
