Produkttyp	Akku-Stichsäge
Marke	Parkside
Modell	PSSPA 20Li B2
Nennspannung	20 V (Akku)
Leerlaufdrehzahl	800 - 3800 min⁻¹ (7 Gänge)
Sägehub	26 mm
Maximale Schnitttiefe (Holz)	135 mm
Maximale Schnitttiefe (Nichteisenmetall)	20 mm
Maximale Schnitttiefe (Weichstahl)	10 mm
Gewicht (ohne Akku)	ca. 1,5 kg
Gehrungswinkel	0°, 22,5°, 45° (beidseitig)
Pendelhub	4 Stufen (0, 1, 2, 3)
Arbeitsbeleuchtung	integrierte LED
Staubblasfunktion	Ein-/ausschaltbar
Externe Absaugung	Adapter und Reduzierstück inklusive
Parallelanschlag	Inklusive
Splitterschutz	Inklusive
Kompatibler Akku	Parkside X 20 V TEAM (PAP 20 B1, PAP 20 B3)
Kompatibles Ladegerät	PLG 20 A3, A4, C1, PDSLG 20 A1
Schalldruckpegel	75,1 dB(A)
Schallleistungspegel	86,1 dB(A)
Vibration (Holz)	3,98 m/s²
Vibration (Metall)	4,10 m/s²
Garantie	5 Jahre
Verwendung	Haushalt, Holz, Metall, Kunststoff

Häufig gestellte Fragen - PSSPA 20Li B2 PARKSIDE

Welchen Akku verwende ich mit der Stichsäge Parkside PSSPA 20Li B2?

Verwenden Sie einen kompatiblen Akku der Parkside X 20 V TEAM-Serie, z. B. PAP 20 B1 oder PAP 20 B3. Akku und Ladegerät sind nicht im Lieferumfang enthalten.

Wie wechsle ich das Sägeblatt?

Tragen Sie Handschuhe. Drehen Sie das Spannfutter (7) nach vorne, setzen Sie das Sägeblatt (T-Schaft) mit den Zähnen in Schnittrichtung ein und lassen Sie das Spannfutter los. Stellen Sie sicher, dass der Blattrücken in der Nut der Führungsrolle (6) aufliegt.

Welche Materialien kann ich mit dieser Stichsäge schneiden?

Sie ist für Holz (bis 135 mm), Nichteisenmetalle (bis 20 mm) und Weichstahl (bis 10 mm) sowie Kunststoffe geeignet. Verwenden Sie das zum Material passende Sägeblatt.

Wie stelle ich die Schnittgeschwindigkeit ein?

Verwenden Sie das Einstellrad (1) am Gerätekopf. Es bietet 7 Geschwindigkeitsstufen (1 = min, 6 = max) und eine Position 'A' für automatische Anpassung je nach Belastung.

Wie führe ich einen Tauchschnitt durch?

Tauchschnitte sind nur in weichen Materialien (Holz, Gipskarton) mit einem Gehrungswinkel von 0° und einem kurzen Sägeblatt möglich. Setzen Sie die vordere Kante der Grundplatte auf das Werkstück, schalten Sie die Säge ein, neigen Sie sie vorsichtig zum Eintauchen, richten Sie sie dann auf und folgen Sie der Linie.

Was tun, wenn die Säge nicht startet?

Überprüfen Sie, ob der Akku (21) eingesetzt und geladen ist. Wenn das Problem weiterhin besteht, könnte der Ein-/Ausschalter (2.1) oder der Motor defekt sein; wenden Sie sich an den Kundendienst.

Wie pflege ich die Stichsäge?

Reinigen Sie regelmäßig die Lüftungsschlitze, das Gehäuse und die Griffe mit einem feuchten Tuch oder einer Bürste. Verwenden Sie keine chemischen Reinigungsmittel. Keine besondere Wartung erforderlich.

Kann ich einen externen Staubsauger verwenden?

Ja, ein Adapter für externe Absaugung (15) ist bereits montiert. Schließen Sie einen zugelassenen Staubsauger (nicht im Lieferumfang) am Adapter an. Verwenden Sie bei Bedarf den mitgelieferten Reduzierer (16).

Wie stelle ich den Gehrungswinkel ein?

Öffnen Sie den Hebel (24), schieben Sie die Grundplatte (5) leicht nach vorne, stellen Sie den gewünschten Winkel ein (0°, 22,5° oder 45° beidseitig) und schließen Sie den Hebel. Entfernen Sie bei 45° die Schutzabdeckung und den Splitterschutz.

Welches Zubehör ist im Lieferumfang enthalten?

Der Lieferumfang umfasst: die Stichsäge, 2 Holzsägeblätter (T144DP), 1 Metallsägeblatt (T118AF), einen Absaugadapter (montiert), einen Reduzierer, einen Parallelanschlag, einen Adapter für Linearführung, einen Splitterschutz und einen Koffer. Akku und Ladegerät sind separat erhältlich.

BEDIENUNGSANLEITUNG PSSPA 20Li B2 PARKSIDE

Originalbetriebsanleitung

FR BE

Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.

GB IE

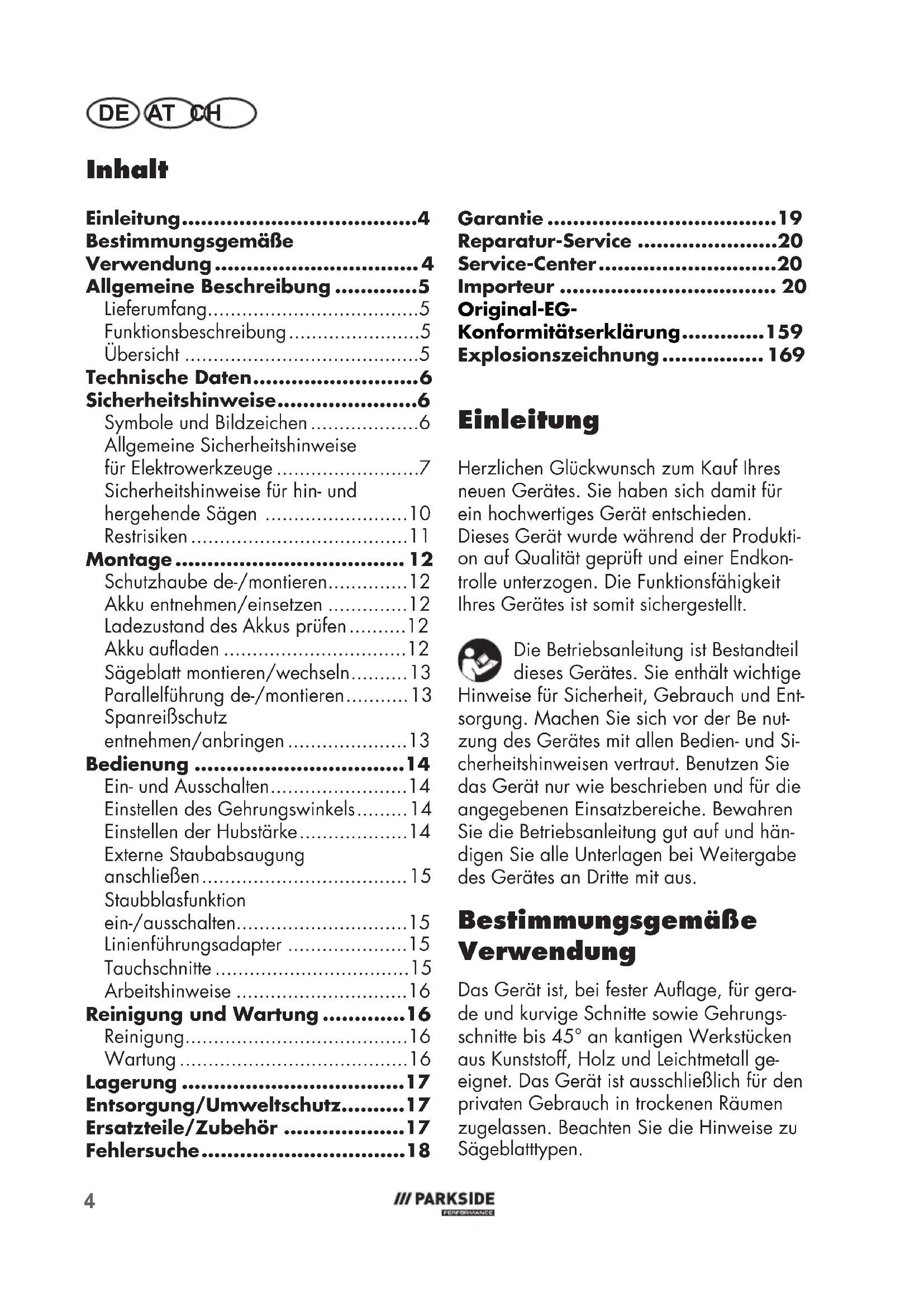

DE / AT / CH Originalbetriebsanleitung Seite

Allgemeine Beschreibung ....5

Lieferumfang....5

Funktionsbeschreibung 5

Übersicht 5

Technische Daten......6

Sicherheitshinweise......6

Symbole und Bildzeichen......6

Allgemeine Sicherheitshinweise für Elektrowerkzeuge ....7

Sicherheitshinweise für hin- und hergehende Sägen ....10

Restrisiken....11

Montage 12

Schutzhaube de-/montieren......12

Akku entnehmen/einsetzen .....12

Ladezustand des Akkus prüfen......12

Akku aufladen 12

Sägeblatt montieren/wechseln......13

Parallelführung de-/montieren......13

Spanreißschutz entnehmen/anbringen ....13

Bedienung 14

Ein- und Ausschalten....14

Einstellen des Gehrungswinkels......14

Einstellen der Hubstärke....14

Externe Staubabsaugung anschließen......15

Staubblasfunktion ein-/ausschalten....15

Linienführungsadapter 15

Tauchschnitte 15

Arbeitshinweise 16

Reinigung und Wartung .....16

Reinigung....16

Wartung 16

Lagerung 17

Entsorgung/Umweltschutz......17

Ersatzteile/Zubehör ......17

Fehlersuche....18

Garantie 19

Reparatur-Service ......20

Konformitätserklärung......159

Explosionszeichnung 169

Einleitung

Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Gerät entschieden.

Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.

Die Betriebsanleitung ist Bestandteil dieses Gerätes. Sie enthält wichtige

Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Be nutzung des Gerätes mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Gerät nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Gerätes an Dritte mit aus.

Bestimmungsgemäße Verwendung

Das Gerät ist, bei fester Auflage, für gerade und kurvige Schnitte sowie Gehrungsschnitte bis 45° an kantigen Werkstücken aus Kunststoff, Holz und Leichtmetall geeignet. Das Gerät ist ausschließlich für den privaten Gebrauch in trockenen Räumen zugelassen. Beachten Sie die Hinweise zu Sägeblatttypen.

Jede andere Verwendung, die in dieser Anleitung nicht ausdrücklich zugelassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.

Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.

Das Gerät ist Teil der Serie Parkside X 20 V TEAM und kann mit Akkus der Parkside X 20 V TEAM Serie betrieben werden. Die Akkus dürfen nur mit Ladegeräten der Serie Parkside X 20 V TEAM geladen werden.

Allgemeine Beschreibung

Die Abbildung der wichtigsten Funktionsteile finden Sie auf der vorderen und hinteren Ausklappseite.

Lieferumfang

Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist.

• Akku-Stichsäge

• Zubehör:

• 2 Sägeblätter für Holz (T144DP)

• 1 Sägeblatt für Metall (T118AF)
• Adapter zur externen Staubabsaugung (bereits montiert)
• Reduzierstück
• Parallelführung
• Linienführungsadapter

• Aufbewahrungskoffer
- Betriebsanleitung

Akku und Ladegerät sind nicht im Lieferumfang enthalten.

Entsorgen Sie das Verpackungsmaterial ordnungsgemäß.

Funktionsbeschreibung

Die Akku-Stichsäge verfügt über eine Pendelhubeinrichtung, ein Arbeitslicht und eine Parallelführung.

Die Rasten für Gehrungswinkel ermöglichen ein genaues Arbeiten.

Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.

Übersicht

1 Drehrad

2.1 Ein-/Ausschalter

2.2 Entriegelungstaste

3 Griff

4 Pendelhubschalter

5 Bodenplatte

6 Führungsrolle

7 Spannfutter

8 Einschuböffnung

9 Feststellschraube

10 Schutzbügel
11 Schutzhaube

12 Sägeblatt Metall

13 Sägeblätter Holz

14 Spanreißschutz

15 Adapter zur externen Staubabsaugung

16 Reduzierstück
17 Linienführungsadapter

18 Parallelführung
19 Aufbewahrungskoffer

20 Entriegelungstaste Akku

21 Akku
22 Ladezustandsanzeige
23 Ladegerät

24 Hebel

25 Schalter

Technische Daten

Akku-Stichsäge......PSSPA 20-Li B2

Nenneingangsspannung U....20 V=

Leerlaufdrehzahl n_0 .....800 - 3800 min ^-1

Sägehub....26 mm

Schnitttiefe

in Holz max. 135 mm

in Nichteisenmetall ......max. 20 mm

in Stahl (weich)......max. 10 mm

Gewicht (ohne Akku) ...... ca. 1,5 kg

Schalldruckpegel

(L_pA) 75,1 dB(A), K_pA = 5 dB

Schällleistungspegel

(L_WA) 86,1 dB(A), K_WA = 5 dB

Vibration (a_h)

Holz a_hB ..... 3,98 m/s ^2 ; K=1,5 m/s ^2

Metall a_h,M .....4,10 m/s ^2 ; K= 1,5 m/s ^2

Temperatur max. 50 °C

Ladevorgang 4 - 40 °C

Betrieb....-20 - 50 °C

Lagerung 0 - 45 °C

Achtung! Eine aktuelle Liste der Akkukompatibilität finden Sie unter: www.lidl.de/akku

Dieses Gerät sollte mit folgenden Akkus betrieben werden: PAP 20 B1, PAP 20 B3.

Dieses Akkus dürfen mit folgenden Ladegeräten geladen werden: PLG 20 A3, PLG 20 A4, PLG 20 C1, PDSLG 20 A1.

Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.

Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert sind nach einem genormten Prüfverfahren gemessen worden und können zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden. Der angegebene Schwingungsgesamtwert und der angegebene Geräuschemissionswert können auch zu einer vorläufigen Einschätzung der Belastung verwendet werden.

Warnung: Die Schwingungs- und Geräuschemissionen können während der tatsächlichen Benutzung des Elektrowerkzeugs von den Angabewerten abweichen, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird, insbesondere, welche Art von Werkstück bearbeitet wird. Es ist notwendig, Sicherheitsmaßnahmen zum Schutz des Bedieners festzulegen, die auf einer Abschätzung der Schwingungsbelastung während der tatsächlichen Benutzungsbedingungen beruhen (hierbei sind alle Anteile des Betriebszyklus zu berücksichtigen, beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).

Sicherheitshinweise

Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.

Symbole und Bildzeichen

Bildzeichen auf dem Gerät:

Betriebsanleitung lesen.

Warnung vor heißer Oberfläche Es besteht Verbrennungsgefahr!

Entriegelungstaste

Ein-/Ausschalter

Staubblasfunktion

Einstellung Pendelhub

Elektrogeräte gehören nicht in den Hausmüll.

Symbole in der Betriebsanleitung:

Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden

Gebotszeichen mit Angaben zur Verhütung von Schäden

Tragen Sie schnittsichere Handschuhe.

Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG! Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denendiesesElektrowerkzeug versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können elek trischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elek tro werk zeug“ bezieht sich aufnetzbetriebeneElektrowerkzeuge(mit Netzleitung) oder auf akkubetriebene Elektrowerkzeuge(ohneNetzleitung).

1) Arbeitsplatzsicherheit

a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.

b) Arbeiten Sie mit dem Elek trowerk zeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c) Halten Sie Kinder und andere Personen während der Benutzung desElektrowerkzeugesfern. Bei Ablenkung können Sie die Kontrolle überdasElektrowerkzeugverlieren.

2) Elektrische Sicherheit

a) Der Anschlussstecker des Elektro werk zeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdetenElektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elek trischen Schlages.

b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht

DE AT CH

ein erhöhtes Risiko durch elek trischen Schlag, wenn Ihr Körper geerdet ist.

c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elek trowerk zeug erhöht das Risiko eines elektrischen Schlages.

d) Zweckentfremden Sie die Anschlussleitung nicht, um das Elektrowerkzeugzutragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie die Anschlussleitung fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder verwickelte Anschlussleitungen erhöhen das Risiko eines elek trischen Schlages.

e) Wenn Sie mit dem Elek trowerk zeug im Freien arbeiten, verwenden Sie nur Verlängerungsleitungen, die auch für den Außenbereich geeignet sind. Die Anwendung einer für den Außenbereich geeigneten Verlängerungsleitung verringert das Risiko eines elek trischen Schlages.

f) Wenn der Betrieb des Elek trowerk zeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elek trischen Schlages.

3) Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die ArbeitmitdemElektrowerkzeug. Benutzen Sie kein Elek tro werkzeug, wenn Sie müde sind oder unter Einfluss von Drogen, Alko-

hol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim GebrauchdesElektrowerkzeugskann zu ernsthaften Verletzungen führen.

b) Tragen Sie persönliche Schutz- ausrüstung und immer eine Schutzbrille. Das Tragenpersönlicher Schutz ausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutz- helm oder Gehörschutz je nach Art und EinsatzdesElektrowerkzeugs, verringert das Risiko von Verletzungen.

c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeugausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elek tro werk zeugs den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen.

d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor SiedasElektrowerkzeugeinschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Teil des Elek tro werk zeugs befindet, kann zu Verletzungen führen.

e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elek tro werkzeug in unerwarteten Situationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare und Kleidung fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von

sich bewegenden Teilen erfasst werden.

g) Wenn Staubabsaug- und -auf-fangeinrichtungen montiert werden können, sind diese anzubringen und richtig zu verwenden. Verwendung einer Staub-absaugung kann Gefährdungen durch Staub verringern.

h) Wiegen Sie sich nicht in falscher Sicherheit und setzen Sie sich nicht über die Sicherheitsregeln fürElektrowerkzeugehinweg, auch wenn Sie nach vielfachem Gebrauch mit dem Elek tro werkzeug vertraut sind. Achtloses Handeln kann binnen Sekundenbruchteilen zu schweren Verletzungen führen.

4) Verwendung und Behandlung desElektrowerkzeuges

a) Überlasten Sie das Elek tro werkzeug nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeugarbeiten Sie besser und sicherer im angegebenen Leistungsbereich.

b) Benutzen Sie kein Elek tro werkzeug, dessen Schalter defekt ist. Ein Elek tro werk zeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c) Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie einen abnehmbaren Akku, bevor Sie Geräteeinstellungen vornehmen, Einsatzwerkzeugteile wechselnoderdasElektrowerkzeug weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeugs.

d) Bewahren Sie unbenutzte Elektrowerkzeugeaußerhalbder Reichweite von Kindern auf. Lassen Sie keine Personen das Elektrowerkzeugbenutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.

e) Pflegen Sie Elek tro werk zeuge und Einsatzwerkzeug mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeugsbeeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Elek trowerkzeugesreparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.

g) Verwenden Sie Elektrowerkzeug, Einsatzwerkzeug, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elek tro werk zeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

h) Halten Sie Griffe und Griffflächen trocken, sauber und frei von Öl und Fett. Rutschige Griffe und Griffflächen erlauben keine sichere Bedienung und Kontrolle des Elek tro werk zeugs in unvorhergesehenen Situationen.

DE AT CH

5) Verwendung und Behandlung des Akkuwerkzeugs

a) Laden Sie Akkus nur mit Ladegeräten auf, die vom Hersteller empfohlen werden. Durch ein Ladegerät, das für eine bestimmte Art von Akkus geeignet ist, besteht Brandgefahr, wenn es mit anderen Akkus verwendet wird.

b) Verwenden Sie nur die dafür vorgesehenen Akkus in den Elektrowerkzeugen. Der Gebrauch von anderen Akkus kann zu Verletzungen und Brandgefahr führen.

c) Halten Sie den nicht benutzten Akku fern von Büroklammern, Münzen, Schlüsseln, Nägeln, Schrauben oder anderen kleinen Metallgegenständen, die eine Überbrückung der Kontakte verursachen könnten. Ein Kurzschluss zwischen den Akkukontakten kann Verbrennungen oder Feuer zur Folge haben.

d) Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

e) Benutzen Sie keinen beschädigten oder veränderten Akku. Beschädigte oder veränderte Akkus können sich unvorhersehbar verhalten und zu Feuer, Explosion oder Verletzungsgefahr führen.

f) Setzen Sie einen Akku keinem Feuer oder zu hohen Temperaturen aus. Feuer oder Temperaturen über 130 °C können eine Explosion hervorrufen.

g) Befolgen Sie alle Anweisungen zum Laden und laden Sie den Akku oder das Akkuwerkzeug niemals außerhalb des in der Betriebsanleitung angegebenen Temperaturbereichs. Falsches Laden oder Laden außerhalb des zugelassenen Temperaturbereichs kann den Akku zerstören und die Brandgefahr erhöhen.

6) Service

a)LassenSielhrElektrowerkzeug nurvonqualifiziertemFachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugserhaltenbleibt.

b) Warten Sie niemals beschädigte Akkus. Sämtliche Wartung von Akkus sollte nur durch den Hersteller oder bevollmächtigte Kundendienststellen erfolgen.

Sicherheitshinweise für hin- und hergehende Sägen

•HaltenSiedasElektrowerkzeug andenisoliertenGriffflächen, wenn Sie Arbeiten ausführen, beidenendasElektrowerkzeug verborgene Stromleitungen treffen kann. Der Kontakt mit einer spannungsführenden Leitung kann auch metallene Geräteteile unter Spannung setzen und könnte zu einem elektrischen Schlag führen.

- Befestigen und sichern Sie das Werkstück mittels Zwingen oder auf andere Art und Weise an einer stabilen Unterlage. Wenn Sie das Werkstück nur mit einer Hand oder gegen Ihren Körper halten, bleibt es labil, was zum Verlust der Kontrolle führen kann.

- Verwenden Sie kein Zubehör, welches nicht von PARKSIDE empfohlen wurde. Die kann zu elek trischem Schlag oder Feuer führen.

Beachten Sie die Sicherheits-hinweise und Hinweise zum Aufladen und der korrekten Verwendung, die in der Betriebsanleitung Ihres Akkus und Ladegeräts der Serie Parkside X 20 V Team gegeben sind. Eine detaillierte Beschreibung zum Ladevorgang und weitere Informationen finden Sie in dieser separaten Bedienungsanleitung.

- Halten Sie die Hände vom Sägebereich fern. Greifen Sie nicht unter das Werkstück. Bei Kontakt mit dem Sägeblatt besteht Verletzungsgefahr.

- Führen Sie das Elek tro werk zeug nur eingeschaltet gegen das Werkstück. Es besteht sonst die Gefahr eines Rückschlages, wenn sich das Einsatzwerkzeug im Werkstück verhakt.

- Achten Sie darauf, dass die Fußplatte beim Sägen sicher aufliegt. Ein verkan- tetes Sägeblatt kann brechen oder zum Rückschlag führen.

- Schalten Sie nach Beendigung des ArbeitsvorgangsdasElektrowerkzeugaus und ziehen Sie das Sägeblatt erst dann aus dem Schnitt, wenn dieses zum Stillstand gekommen ist. So vermeiden Sie einen Rückschlag und können das Elektrowerkzeugsicherablegen.

- Verwenden Sie nur unbeschädigte, einwandfreie Sägeblätter. Verbogene oder unscharfe Sägeblätter können brechen, den Schnitt negativ beeinflussen oder einen Rückschlag verursachen.

• Bremsen Sie das Sägeblatt nach dem

Ausschalten nicht durch seitliches Gegendrücken ab. Das Sägeblatt kann beschädigt werden, brechen oder einen Rückschlag verursachen.

- Verwenden Sie geeignete Suchgeräte, um verborgene Versorgungsleitungen aufzuspüren, oder ziehen Sie die örtliche Versorgungsgesellschaft hinzu. Kontakt mit Elektroleitungen kann zu Feuer und elek trischem Schlag führen. Beschädigung einer Gasleitung kann zur Explosion führen. Eindringen in eine Wasserleitung verursacht Sachbeschädigung.

- Sichern Sie das Werkstück. Ein mit Spannvorrichtungen oder Schraubstock festgehaltenes Werkstück ist sicherer gehalten als mit Ihrer Hand.

- Warten Sie, bis das Elek tro werk zeug zum Stillstand gekommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug kann sich verhaken und zum Verlust der Kontrolle über das Elek tro werk zeug führen.

Restrisiken

Auch wenn Sie dieses Elek tro werk zeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren können im Zusammenhang mit der Bauweise und Ausführung dieses Elek tro werkzeugs auftreten:

a) Schnittverletzungen
b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
c) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.

Warnung! Dieses Elektrowerkzeug erzeugt während des Betriebs ein elektromagnetisches Feld. Dieses Feld kann

DE AT CH

unter bestimmten Umständen aktive oder passive medizinische Implantate beeinträchtigen. Um die Gefahr von ernsthaften oder tödlichen Verletzungen zu verringern, empfehlen wir Personen mit medizinischen Implantaten ihren Arzt und den Hersteller des medizinischen Implantats zu konsultieren, bevor die Maschine bedient wird.

Montage

Setzen Sie den Akku erst ein, wenn das Akku-Werkzeug vollständig für den Einsatz vorbereitet ist.

Schutzhaube de-/montieren

Schutzhaube montieren

1. Drücken Sie die beiden Halterungen der Schutzhaube (11) in die Aussparungen am Gerätegehäuse. Die Schutzhaube (11) rastet ein.

Sie können die montierte Schutzhaube (11) um 90° nach oben klappen.

Schutzhaube demontieren

1. Drücken Sie die beiden Halterungen der Schutzhaube (11) leicht auseinander.
2. Ziehen Sie die Schutzhaube (11) nach vorne ab.

Akku entnehmen/ einsetzen

1. Zum Herausnehmen des Akkus (21) aus dem Gerät drücken Sie die Entriegelungstaste (20) am Akku und ziehen den Akku (21) heraus.
2. Zum Einsetzen des Akkus (21) schieben Sie den Akku (21) entlang der Führungsschiene in das Gerät. Er rastet hörbar ein.

Setzen Sie den Akku erst ein, wenn das Akku-Werkzeug vollständig für den Einsatz vorbereitet ist.

Ladezustand des Akkus prüfen

Die Ladezustandsanzeige (22) signalisiert den Ladezustand des Akkus (21) durch Aufleuchten der entsprechenden LED(s). Drücken Sie hierfür die Softtaste neben der Ladezustandsanzeige (22).

3 LEDs leuchten (rot, orange und grün): Akku geladen

2 LEDs leuchten (rot und orange): Akku teilweise geladen

1 LED leuchtet (rot): Akku muss geladen werden

Akku aufladen

Lassen Sie einen erwärmten Akku vor dem Laden abkühlen.

Ladezeit(Min.)	PLG 20 A4PLG 20 C1	PLG 20 A3PDSLG 20 A1
PAP 20 B1	60 30
PAP 20 B3	90 60

1. Nehmen Sie gegebenenfalls den Akku (21) aus dem Gerät.
2. Schieben Sie den Akku (21) in den La- deschacht des Ladegerätes (23).
3. Schließen Sie das Ladegerät (23) an eine Steckdose an.
4. Nach erfolgtem Ladevorgang trennen Sie das Ladegerät (23) vom Netz.
5. Ziehen Sie den Akku (21) aus dem La- degerät (23).

Sägeblatt montieren/ wechseln

Tragen Sie beim Anbringen des Sägeblatts Schutzhandschuhe. Verletzungsgefahr beim Berühren des Sägeblattes.

Es können nur Sägeblätter mit einer T-Schaft-Aufnahme (Einnockenschaft) wie die mitgelieferten Sägeblätter (12/13) verwendet werden.

Sägeblatt montieren

Achten Sie darauf, dass der Sägeblatthalter frei von Splittern oder anderen Materialrückständen ist.

1. Drehen Sie das Spannfutter (7) so weit wie möglich nach vorne und halten Sie es in dieser Position fest.
2. Setzen Sie das Sägeblatt (12/13) in das Spannfutter (7) ein. Achten Sie beim Einsetzen des Sägeblattes (12/13) darauf, dass der Sägeblattrücken in der Rille der Führungsrolle (6) liegt. Stellen Sie sicher, dass das Sägeblatt (12/13) korrekt befestigt ist und die Zähne in die Schnittrichtung zeigen.
3. Lassen Sie das Spannfutter (7) los.

Achten Sie darauf, dass Sie immer das richtige Sägeblatt für das jeweilige Material verwenden.

Sägeblatt demontieren

1. Halten Sie das Sägeblatt (12/13) fest.

2. Drehen Sie das Spannfutter (7) so weit wie möglich nach vorne und halten Sie währenddessen das Sägeblatt fest.

3. Nehmen Sie das Sägeblatt (12/13) aus dem Spannfutter (7).

4. Lassen Sie das Spannfutter (7) los.

Parallelführung de-/montieren

Die Parallelführung kann an beiden Seiten des Gerätes montiert werden.

Verwenden Sie zum Ablesen der Skala, je nach Montage die Markierung rechts oder links an der Bodenplatte (siehe Detailbild).

Parallelführung montieren

1. Lockern Sie ggf. die Feststellschrauben (9).
2. Schieben Sie die Parallelführung (18) durch die Einschuböffnungen (8).
3. Ziehen Sie die Feststellschrauben (9) wieder fest.

Parallelführung demontieren

1. Lockern Sie die Feststellschrauben (9).
2. Ziehen Sie die Parallelführung (18) aus den Einschuböffnungen (8) heraus.

Spanreißschutz entnehmen/anbringen

Spanreißschutz entnehmen

1. Drücken Sie den Spanreißschutz (14) aus der Aussparung in der Bodenplatte (5).

Spanreißschutz anbringen

1. Drücken Sie den Spanreißschutz (14) in die Aussparung in der Bodenplatte (5).

DE AT CH

Bedienung

Schalten Sie das Gerät aus und nehmen Sie vor allen Arbeiten den Akku aus dem Gerät.

Achten Sie darauf, dass die Umgebungstemperatur während dem Arbeiten 50 °C nicht überschreitet und -20 °C nicht unterschreitet.

Ein- und Ausschalten

Die gewünschte Geschwindigkeit kann über das Drehrad (1) am Gerätekopf in 7 Stufen geregelt werden.

Stufe 1: niedrigste Geschwindigkeit

Stufe 6: höchste Geschwindigkeit

Stufe A: automatisch ansteigende Geschwindigkeit, je nach Belastung.

1. Stellen Sie sicher, dass der Akku (21) eingesetzt ist.

Einschalten:

2 Drücken Sie die Entriegelungstaste (2.2), um das Gerät zu entsperren.

. Die beiden LED-Arbeitslichter beginnen zu leuchten

1. Drücken Sie den Ein-/Ausschalter 2.1) um das Gerät zu starten.

Das Gerät lässt sich nur innerhalb des Zeitraums starten in dem die beiden LED-Arbeitslichter leuchten.

Ausschalten:

1. Um das Gerät auszuschalten, drücken Sie den Ein-/Ausschalter (2.1).

Drücken Sie die Entriegelungstaste (2.2), um ein unbeabsichtigtes Wiedereinschalten zu vermeiden.

Sobald die LED-Arbeitslichter aus sind ist das Gerät automatisch verriegelt.

Das Gerät lässt sich im Verriegelungsmodus nicht einschalten. Stellen vor Bedienung des Gerätes sicher, dass das Gerät entsperrt ist.

Einstellen des Gehrungswinkels

1. Öffnen Sie den Hebel (24).
2. Drücken Sie die Bodenplatte (5) leicht nach vorne.
3. Stellen Sie die Bodenplatte auf die gewünschte Position ein. Es sind insgesamt 5 Stufen einstellbar: 0°, sowie 22,5° und 45° in beide Richtungen. Die Bodenplatte muss leicht nach hinten gezogen werden und dabei in eine Raststufe greifen.
4. Schließen Sie den Hebel (24) wieder, um die Position zu fixieren.

Der maximale Gehrungswinkel lässt sich beidseitig nur einstellen, wenn die Schutzhaube (A 11) und der Spanreißschutz (A 14) demontiert sind (siehe „Schutzhaube de-/montieren“ und „Spanreißschutz entnehmen/anbringen“).

Einstellen der Hubstärke

Mit dem Pendelhubschalter (4) können Sie die Pendelbewegung des Sägeblattes einstellen. Für den Pendelhubschalter (4) gibt es 4 Positionen:

O - Kein Hub: z. B. für Nichteisenmetall
1 - Geringer Hub: für weiches Material, z. B. für Kunststoffrohre
2 - Mittlerer Hub: z. B. für Kurvenschnitte in dünnem Holz
3 - Starker Hub: z. B. für dickes Holz

Die optimale Hubstärke kann durch praktischen Versuch ermittelt werden, wobei folgende Empfehlungen gelten:

• Feine und saubere Schnittkanten erzie- len Sie mit geringer oder keiner Pendel- bewegung (Stufe 1 oder 0).
• Für dünnes Material, hartes Material (z. B. Aluminium) und für den Kurvenschnitt ebenfalls Stufe 0 verwenden.

Mit aktiviertem Pendelhub erzielen Sie einen zunehmend schnelleren Arbeitsfortschritt.

Externe Staubabsaugung anschließen

Externe Staubabsaugung anschließen:

1. Schieben Sie den Adapter zur externen Staubabsaugung (15) bis zum Anschlag in die Schiene zwischen Gerät und Bodenplatte (5).
2. Schließen Sie eine zugelassene Staubabsaugung (nicht im Lieferumfang enthalten) an den Adapter zur externen Staubabsaugung an.
3. Passt die externe Staubabsaugung nicht, verwenden Sie gegebenenfalls zusätzlich das Reduzierstück (16).

Externe Staubabsaugung abnehmen:

1. Ziehen Sie den Saugschlauch vom Adapter zur externen Staubabsaugung (15) ab.

2. Ziehen Sie den Adapter zur externen Staubabsaugung (15) ab.

Staubblasfunktion ein-/ausschalten

1. Zum Einschalten der Staubblasfunktion schieben Sie den Schalter (25) für die Staubblasfunktion auf Position 📄.
2. Zum Ausschalten schieben Sie den Schalter für Staubblasfunktion (25) nach vorne.

Linienführungsadapter

- Mit dem Linienführungsadapter (17) können Sie aufgezeichnete Schnittlinien besser anpeilen.

Linienführungsadapter montieren

1 Setzen Sie den Linienführungsadapter (17) in die Aussparung unterhalb der Bodenplatte (5).
2 Klappen Sie den Linienführungsadapter (17) Richtung Bodenplatte, damit er an der Oberkante einrastet.

Linienführungsadapter demontieren

1. Klappen Sie den Linenführungsadapter (17) leicht nach unten. Ziehen Sie ihn dabei nach vorne von dem Gerät ab.

Tauchschnitte

Tauchschnitte dürfen nur in weiche Materialien wie Holz, Porenbeton, Gipskarton usw. gemacht werden. Dies erfordert jedoch eine gewisse Übung und ist nur mit kurzen Sägeblättern möglich.

Tauchschnitte sind nur erlaubt, wenn der Gehrungswinkel 0° beträgt.

1. Setzen Sie die Vorderkante der Bodenplatte auf die Werkstückoberfläche.

DE AT CH

1. Schalten Sie die Säge ein.
2. Sägen Sie langsam in einem Winkel in das Werkstück hinein, bringen Sie die Säge dann in eine vertikale Position.
3. Sägen Sie weiter entlang der Schnittlinie.
4. Schalten Sie die Säge aus und heben Sie sie nach Abschluss der Arbeit vom Werkstück ab.

Arbeitshinweise

• Spannen Sie das Werkstück ein. Verwenden Sie für kleine Werkstücke eine Spannvorrichtung.
• Zeichnen Sie eine Linie, um die Richtung vorzugeben, in der das Sägeblatt geführt wird.
• Halten Sie das Gerät sicher am Griff fest.
• Stellen Sie die Sägegeschwindigkeit ein.
• Stellen Sie den Gehrungswinkel ein.
• Stellen Sie die Pendelhubposition ein.
  • Schalten Sie das Gerät ein.
• Warten Sie, bis das Gerät seine volle Geschwindigkeit erreicht hat.
• Setzen Sie die Bodenplatte (5) auf das Werkstück.
• Bewegen Sie das Gerät langsam die vorgezeichnete Linie entlang, wobei Sie die Bodenplatte fest gegen das Werkstück drücken.
• Üben Sie nicht zu viel Druck auf das Gerät aus. Lassen Sie das Gerät die Arbeit verrichten.
• Bevor Sie das Gerät ablegen, schalten Sie es aus und warten Sie, bis es vollkommen zum Stillstand gekommen ist.

Reinigung und Wartung

Schalten Sie das Gerät aus und nehmen Sie vor allen Arbeiten den Akku aus dem Gerät.

Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Anleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile.

Reinigung

Das Gerät darf weder mit Wasser abgespritzt werden noch in Wasser gelegt werden. Es besteht die Gefahr eines Stromschlages.

Verwenden Sie keine Reinigungsbzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen. Chemische Substanzen können die Kunststoffteile des Gerätes angreifen.

- Halten Sie Lüftungsschlitze, Motorgehäuse und Griffe des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste.

Wartung

Das Gerät ist wartungsfrei.

Lagerung

- Lagern Sie die Geräte und Zubehörteile stets:

• trocken,
• sauber,
• staubgeschützt,
• außerhalb der Reichweite von Kindern.

- Nehmen Sie den Akku vor einer längeren Lagerung (z. B. Überwinterung) aus dem Gerät (separate Bedienungsanleitung für Akku und Ladegerät beachten).

- Die Lagertemperatur für den Akku und das Gerät beträgt zwischen 0 °C und 45 °C. Vermeiden Sie während der Lagerung extreme Kälte oder Hitze, damit der Akku nicht an Leistung verliert.

Entsorgung/ Umweltschutz

Nehmen Sie den Akku aus dem Gerät und führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu. Entsorgungshinweise zu Ihrem Akku finden Sie in der Anleitung Ihres Akkus.

Elek trische Geräte gehören nicht in den Hausmüll.

• Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.
  • Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Ersatzteile/Zubehör

Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools-service.eu

Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontaktformular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 20).

Position Bezeichnung Bestell-Nr.

11	Schutzhaube	91105890
12	Metall-Sägeblatt		13800408
13	Holz-Sägeblatt		13800407
14		Spanreißschutz
15	Adapter zur externen Staubabsaugung
16	+ Reduzierstück		91105887
18	Parallelführung		91105888

Fehlersuche

Entnehmen Sie vor allen Arbeiten an dem Gerät den Akku. Gefahr durch elek trischen Schlag!

Problem Mögliche Ursache Fehlerbehebung
Gerät startet nicht.	Akku (21) nicht eingesetzt	Akku (21) einsetzen (siehe „Akku entnehmen/einsetzen“)
	Akku (21) entladen	Akku (21) laden (separate Bedienungsanleitung für Akku und Ladegerät beachten)
	Ein-/Ausschalter (2.1) ist defekt.	Reparatur muss vom Kunden-dienst ausgeführt werden.
	Der Motor ist defekt.
Gerät arbeitet mit Unterbrechungen.	Interner Wackelkontakt	Reparatur muss vom Kunden-dienst ausgeführt werden.
	Ein-/Ausschalter (2.1) ist defekt.
Geringe Sägeleistung	Sägeblatt (12/13) für das zu bearbeitende Werkstück unge-eignet	Geeignetes Sägeblatt (12/13) einsetzen
	Sägeblatt (12/13) stumpf	Neues Sägeblatt (12/13) ein-setzen
	Falsche Sägegeschwindigkeit Sägegeschwindigkeit anpassen
	Geringe Akkuleistung	Akku (21) aufladen (separate Bedienungsanleitung für Akku und Ladegerät beachten)
Sägeblatt wird schnell stumpf.	Sägeblatt (12/13) für das zu bearbeitende Werkstück unge-eignet	Geeignetes Sägeblatt (12/13) einsetzen
	Zu viel Druck angewandt Druck	verringern
	Sägegeschwindigkeit zu hoch Sägegeschwindigkeit verringern

Garantie

Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 5 Jahre Garantie ab Kaufdatum.

Im Falle von Mängeln dieses Gerätes stehen Ihnen gegen den Verkäufer des Gerätes gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.

Garantiebedingungen

Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von fünf Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Fünf-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.

Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Gerät zurück. Mit Reparatur oder Austausch des Gerätes beginnt kein neuer Garantiezeitraum.

Garantiezeit und gesetzliche Mängelansprüche

Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.

Garantieumfang

Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.

Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Geräteteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Sägeblätter) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter, Spanreißschutz).

Diese Garantie verfällt, wenn das Gerät beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Gerätes sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.

Das Gerät ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.

Abwicklung im Garantiefall

Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:

• Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 364902_2101) als Nachweis für den Kauf bereit.
  • Die Artikelnummer entnehmen Sie bitte dem Typenschild.
• Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte

DE AT CH

Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.

- Ein als defekt erfasstes Gerät können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.

Reparatur-Service

Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.

Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.

Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.

Nicht angenommen werden unfrei, per Sperrgut, Express oder mit sonstiger Sonderfracht, eingeschickte Geräte.

Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.

Service-Center

DE Service Deutschland Tel.: [phone]

E-Mail: [e-mail]

IAN 364902_2101

AT Service Österreich

Tel.: [phone]

(0,15 EUR/Min.)

E-Mail: [e-mail]

IAN 364902_2101

CH Service Schweiz

Tel.: [phone]

(0,08 CHF/Min.,

Mobilfunk max. 0,40 CHF/Min.)

E-Mail: [e-mail]

IAN 364902_2101

Importeur

Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

DEUTSCHLAND

www.grizzlytools-service.eu

Content

Introduction ......21

Proper use....21

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

GERMANY

www.grizzlytools-service.eu

Sommaire

Introduction ......37

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20 63762 Großostheim ALLEMAGNE www.grizzlytools-service.eu

Inhoud

Inleiding 57

Reglementair gebruik ....57

Beschermkap de-/monteren

Beschermkap monteren

Beschermkap demonteren

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

DUITSLAND

www.grizzlytools-service.eu

Spis tresci

Wstep 74

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

NIEMCY

www.grizzlytools-service.eu

Obsah

Úvod....92

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

NĚMECKO

www.grizzlytools-service.eu

Obsah

Úvod....108

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

NEMECKO

www.grizzlytools-service.eu

Indhold

Introduktion......124

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

TYSKLAND

www.grizzlytools-service.eu

Contenido

Grizzly Tools GmbH & Co. KG

Stockstädter Straße 20

63762 Großostheim

ALEMANIA

www.grizzlytools-service.eu

DEATCHOriginal-EG-Konformitätserklärung
Hiermit bestätigen wir, dass die Akku-StichsägeModell: PSSPA 20-Li B2Seriennummer000001 - 112000folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht:
2006/42/EG • 2014/30/EU • 2011/65/EU* & (EU) 2015/863
Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet:
EN 62841-1:2015 • EN 62841-2-11:2016/A1:2020 • IEC 62471:2006EN 55014-1:2017/A11:2020 • EN 55014-2:2015 • EN IEC 63000:2018
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller:
CEGrizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGERMANY20.08.2021	Christian FrankDokumentationsbevollmächtigter

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Explosionszeichnung • Exploded Drawing

Stockstädter Straße 20

63762 Großostheim

GERMANY

Stand der Informationen · Last Information Update · Version

des informations · Stand van de informatie · Stan informacji ·

Stav informaci · Stav informacií · Tilstand af information ·
