INSTRUKCJA OBSŁUGI GDK6470X GRUNDIG

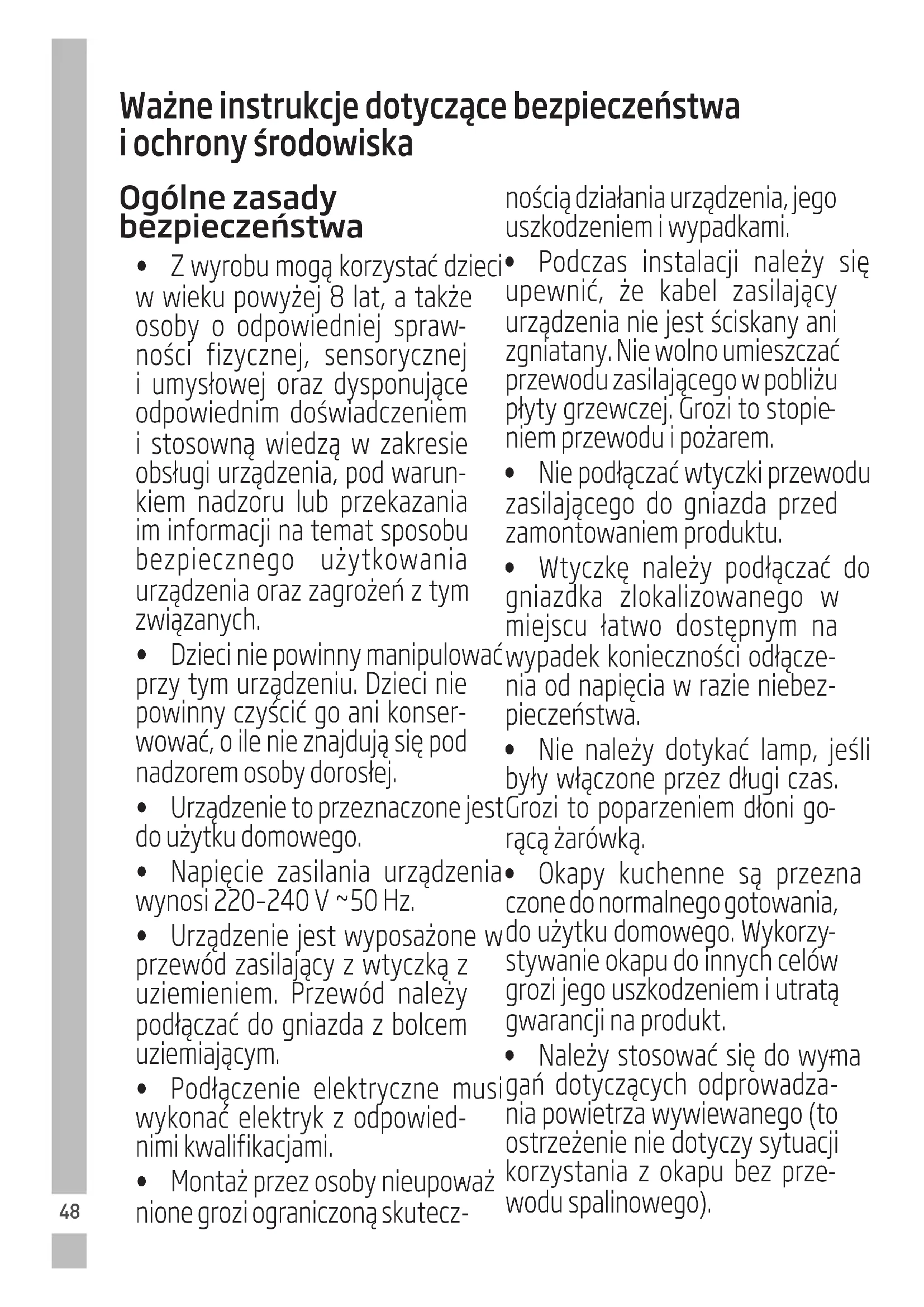

Ważne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

Ogólne zasady bezpieczeństwa

• Z wyrobu mogą korzystać dzieci w wieku powyżej 8 lat, a także osoby o odpowiedniej sprawności fizycznej, sensorycznej i umysłowej oraz dysponujące odpowiednim doświadczeniem i stosowną wiedzą w zakresie obsługi urządzenia, pod warunkiem nadzoru lub przekazania im informacji na temat sposobu bezpiecznego użytkowania urządzenia oraz zagrożeń z tym związanych.
• Dzieci nie powinny manipulować przy tym urządzeniu. Dzieci nie powinny czyścić go ani konserwować, o ile nie znajdują się pod nadzorem osoby dorosłej.
• Urządzenie to przeznaczone jest do użytku domowego.
• Napięcie zasilania urządzenia wynosi 220-240 V \~50 Hz.
• Urządzenie jest wyposażone w przewód zasilający z wtyczką z uziemieniem. Przewód należy podłączać do gniazda z bolcem uziemiającym.
• Podłączenie elektryczne musi wykonać elektryk z odpowiednimi kwalifikacjami.
• Montaż przez osoby nieupoważ nione grozi ograniczoną skutecz-

nością działania urządzenia, jego uszkodzeniem i wypadkami.

- Podczas instalacji należy się upewnić, że kabel zasilający urządzenia nie jest ściskany ani zgniatany. Nie wolno umieszczać przewodu zasilającego w pobliżu płyty grzewczej. Grozi to stopie niem przewodu i pożarem.

• Nie podłącać wtyczki przewodu zasilającego do gniazda przed zamontowaniem produktu.
• Wtyczkę należy podłącać do gniazdka zlokalizowanego w miejscu łatwo dostępnym na

wypadek konieczności odłączenia od napięcia w razie niebezpieczeństwa.

• Nie należy dotykać lamp, jeśli były włączone przez długi czas.
  Grozi to poparzeniem dłoni go- rącą żarówką.
• Okapy kuchenne są przezna czone do normalnego gotowania, do użytku domowego. Wykorzy-stywanie okapu do innych celów grozi jego uszkodzeniem i utratą gwarancji na produkt.
• Należy stosować się do wymagań dotyczących odprowadzania powietrza wywiewanego (to ostrzeżenie nie dotyczy sytuacji korzystania z okapu bez przewodu spalinowego).

Ważne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

• Pod okapem nie należy gotowaćokapu.
  przy użyciu otwartego płomienia.
• Okap należy uruchamiać po ustawieniu garnka, patelni itp. na płycie grzewczej. Niestosowanie się do tego zalecenia grozi zniekształceniami niektórych elementów znajdujących się wewnątrz urządzenia.
• Okap należy wyłącać przed zdjęciem garnka, patelni itp. z płyty grzewczej.
• Nie pozostawiać rozgrzanego oleju na płycie grzewczej. Patelnie z gorącym olejem mogą zapalić się samoczynnie.
• Należy uważać na zasłony i inne elementy osłaniające okna, ponieważ olej może zapalić się sa-moczynnie podczas smażenia np. frytek.
• Należy wymieniać filtry w - od powiednim czasie. Z upływem czasu na zbyt długo wykorzy-stywanych filtrach gromadzi się olej, który może się zapalić.
• Zabrania się stosowania materiałów filtracyjnych nieodpornych na ogień zamiast właściwych filtrów.

• Nie uruchamiać okapu bez-za montowanego filtra ani nie wyjmować filtrów z pracującego

• W razie pożaru należy odłączyć okap oraz urządzenia kuchenne od napięcia. (Wyjąć wtyczkę urządzenia z gniazda lub wyłączyć za pomocą wyłącznika głównego).

• Zaniedbanie obowiązku okreso wego czyszczenia okapu grozi pożarem.
• Przed rozpoczęciem konserwacji należy odłączyć urządzenie od zasilania. (Wyjąć wtyczkę urządzenia z gniazda lub wyłączyć za pomocą wyłącznika głównego).
• Podciśnienie w otoczeniu nie może przekraczać 4 Pa (4 × 10 barów) przy równoczesnym działaniu okapu nad elektryczną płytą grzewczą i urządzeń AGD zasilanych elektrycznie prądem o innych parametrach.
• Jeśli w pomieszczeniu, w którym działa okap, są wykorzystywane urządzenia zasilane olejem opałowym lub gazem, jak np. ogrzewacze pomieszczeń, to wylot spalin z takich urządzeń musi być całkowicie odizolowany lub takie urządzenia muszą być hermetyczne.
• Jako przewody spalinowe należy stosować rury o średnicy 120 lub

Ważne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

150 mm. Rura łącząca musi być możliwie jak najkrótsza i mieć jak najmniej kolanek.

• Dzieci nie powinny manipulować przy tym urządzeniu.
• Z przyczyn bezpieczeństwa w okapie należy montować bezpiecznik „MAX 6 A”.
• Materiały opakowaniowe okapu należy trzymać z dala od dzieci, ponieważ są dla nich potencjalnie niebezpieczne.

- W razie uszkodzenia kabla zasi mającego należy go wymienić u producenta, korzystając z usług serwisanta lub osoby o analogicznych kwalifikacjach, aby uniknąć niebezpieczeństwa.

- W razie pożaru należy wyłączyć okap i płytę grzewczą spod na- pięcia oraz zgasić ogień poprzez odcięcie dopływu tlenu. Nie wolno stosować wody do gasze- nia pożaru.

- Części urządzeń do gotowania dostępne dla użytkownika mogą się nagrzewać podczas użytkowania.

- Produkt nie jest przeznaczony do użytku przez osoby (w tym dzieci) o ograniczonej sprawności fizycznej, sensorycznej lub psychicznej bądź niemające doświadczenia i umiejętności, chyba że są nadzorowane lub

zostały poinstruowane na temat obsługi tego produktu przez osobę odpowiedzialną za ich bezpieczeństwo.

- Po zainstalowaniu okapu -od ległość pomiędzy produktem a płytą grzewczą musi wynosić min. 65 cm.

Wylotu okapu nie wolno przyłą- czać do kanałów powietrznych, które odprowadzają jakiś inny dym.

- Trzeba zachować ostrożność, gdy okapu używa się wraz z urządzeniami, w których wykorzystuje się powietrze i paliwo (np. grzejniki, podgrzewacze wody działające na zasadzie Zachować ostrożność podczas używania ich razem. Taka sytuacja może wpływać negatywnie na procespalania, ponieważ powietrze z okapu jest odprowadzane do otoczenia.

- Ostrzeżenie nie dotyczy sytuacji korzystania z okapu bez przewodu spalinowego.

- Wentylacja w pomieszczeniu może być niewystarczająca w przypadku równoczesnego korzystania z okapu nad elektryczną płytą grzewczą oraz urządzeń zasilanych gazem lub innymi paliwami (niniejsze ostrzeżenie może nie dotyczyć

Ważne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

urządzeń, które odprowadzają powietrze z powrotem do po-mieszczenia).

Najważniejsze zagrożenia Ryzyko zatrucia

Rys. 1: Ryzyko zatrucia

Rys. 2: Ryzyko zatrucia

NIEBEZPIECZEŃSTWO! Ostrzeżenie - ryzyko uduszenia

Materiały opakowaniowe są nie bezpieczne dla dzieci. Nie wolno pozwalać dzieciom bawić się materiałami opakowaniowymi.

Zgodność z dyrektywą WEEE i usuwanie odpadów:

Niniejszy wyrób jest zgodny z dyrektywą Parlamentu Europejskiego i Rady (2012/19/WE). Wyrób ten oznaczony jest symbolem klasyfikacji zużytych urządzeń elektrycznych i elektronicznych (WEEE).

Ten symbol oznacza, że sprzęt nie może być umieszczany łącznie z innymi odpadami gospodarstwa domowego po okresie jego użytkowania. Zużyte urządzenie należy oddać do specjalnego punktu zbiórki zużytego sprzętu elektrycznego i elektronicznego w celu utylizacji. Aby uzyskać informacje o punktach zbiórki w swojej okolicy należy skontaktować się z lokalnymi władzami lub punktem sprzedaży tego produktu. Gospodarstwo domowe spełnia ważną rolę w przyczynianiu się do ponownego użycia i odzysku zużytego sprzętu. Odpowiednie postępowanie ze zużytym sprzętem zapobiega potencjalnym negatywnym konsekwencjom dla środowiska naturalnego i ludzkiego zdrowia.

Zgodność z dyrektywą RoHS:

Niniejszy wyrób jest zgodny z dyrektywą Parlamentu Europejskiego i Rady RoHS (Ograniczenie użycia substancji niebezpiecznych) (2011/65/EU). Nie zawiera szkodliwych i zakazanych materiałów, podanych w tej dyrektywie.

Informacje o opakowaniu

Opakowanie tego wyrobu wykonano z materiałów nadających się do recyklingu, zgodnie z naszym ustawodawstwem krajowym. Nie wyrzucaj materiałów opakowaniowych do śmieci wraz z innymi odpadkami domowymi. Oddaj je w jednym z wyznaczonych przez władze lokalne punktów zbiórki materiałów opakowaniowych.

Ważne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

NIEBEZPIECZEŃSTWO! Ostrzeżenie - niebezpieczeństwo śmierci

Groźne dla życia ryzyko zatrucia występuje z powodu cofania się gazów spalinowych. Aby używać urządzenia z wylotem powietrza, nie należy korzystać równocześnie z urządzeń wytwarzających trujące gazy, jak kuchenki z obiegiem powietrza na gaz, olej, drewno lub węgiel, piecyki, podgrzewacze wody itp., o ile nie ma zapewnionej wystarczającej ilości powietrza. Rys. 3

Urządzenia z obiegiem powietrza (np. kuchenki na gaz, olej, drewno lub węgiel, piecyki, podgrzewacze wody) pobierają gorące powietrze z miejsca instalacji i odprowadzają spaliny poprzez system odprowadzania spalin (np. przewody kominowe). Powietrze jest pobierane przez urządzenie z kuchni i sąsiednich pomieszczeń. W przypadku niewystarczającej ilości powietrza pojawia się próżnia. W takiej sytuacji trujące gazy są pobierane z przewodu kominowego i przewodu spalinowego i cofają się do mieszkania. Rys. 3

Z tego powodu należy zawsze dbać o zapewnienie wystarczającej ilości świeżego powietrza. Rys. 4

OSTRZEŻENIE! Ryzyko pożaru!

Osady z oleju obecne na filtrze olejowym grożą pożarem. Filtr oleju należy czyścić co miesiąc. Nie używać urządzenia bez zamontowanego filtra oleju.

Osady z oleju obecne na filtrze olejowym grożą pożarem. W pobliżu urządzenia nie wolno gotować przy użyciu otwartego płomienia (np. stosować flambirowania). Opisywany produkt można montować w pobliżu urządzeń grzewczych na paliwo stałe (np. drewno lub węgiel) pod warunkiem, że są one wyposażone w zamykaną osłonę zamontowaną na stałe. Powstawanie iskier jest niedopuszczalne.

Gorące oleje roślinne i tłuszcze zwierzęce są łatwopalne. Dlatego należy zawsze zachować ostrożność w obecności gorących olejów roślinnych i tłuszczów zwierzęcych. Nie wolno gasić ognia wodą. Wyłączyć płytę grzewczą. Ostrożnie przykryć płomień pokrywką, kocem gaśniczym lub podobnym przedmiotem.

Ważne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

Palniki gazowe podczas pracy bez garnków wytwarzają dużo ciepła. Dlatego urządzenie wentylacyjne postawione na płycie grzewczej może ulec uszkodzeniu lub spłonąć. Palniki gazowe należy włączać tylko, gdy stoją na nich garnki.

Uruchomienie wielu palników gazowych równocześnie powoduje wytwarzanie dużej ilości ciepła. Dlatego urządzenie wentylacyjne postawione na płycie grzewczej może ulec uszkodzeniu lub spłońąć. Nie należy korzystać z dwóch palników gazowych ustawionych na dużą moc przez ponad 15 minut. Palnik o mocy powyżej 5 kW (Wok) ma moc równą palnikowi o dwóch poziomach mocy gazu.

OSTRZEŻENIE! Ryzyko porażenia prądem!

Uszkodzone urządzenie grozi porażeniem prądem. Nie wolno korzystać z uszkodzonego urządzenia. Należy odłączyć przewód zasilający urządzenia lub wyłączyć bezpiecznik w skrzynce bezpiecznikowej. Zadzwonić do działu obsługi klienta.

Naprawy wykonywane w sposób niezgodny z instrukcjami stwarzają niebezpieczeństwo. Naprawy i wymianę uszkodzonych przewodów elektrycznych można zlecać wyłącznie serwisantom przeszkolonym przez producenta. Po stwierdzeniu awarii należy odłączyć przewód zasilający urządzenia lub wyłączyć bezpiecznik w skrzynce bezpiecznikowej. Zadzwonić do działu obsługi klienta.

Przeciekanie wody do wnętrza urządzenia grozi porażeniem prądem. Stosowanie myjek ciśnieniowych lub parowych urządzeń czyszczących

Ważne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

NIEBEZPIECZEŃSTWO! Ryzyko odniesienia obrażeń!

Istnieje ryzyko odniesienia obrażeń podczas montażu ze względu na ostre krawędzie. Podczas montażu urządzenia należy zawsze stosować rękawice ochronne.

Wszystkie śruby i osłony zabezpieczające należy montować w sposób podany w instrukcji obsługi, ponieważ chronią przed upadkiem urządzenia.

Przedmioty umieszczane na urządzeniu mogą spaść. Nie należy umieszczać żadnych przedmiotów na urządzeniu.

Dioda LED świeci bardzo jasnym światłem i może powodować uszkodzenie oczu (grupa zagrożeń 1). Nie patrzeć bezpośrednio na świecącą diodę LED dłużej niż przez 100 s.

PRZESTROGA

Jeśli okap znajduje się nad urządzeniami kuchennymi, jego wystające części mogą się nagzewać.

W przypadku napraw wykona- nych nieprawidłowo lub nie- zgodnie z przepisami należy wy- łączyć bezpiecznik lub odłączyć przewód zasilający urządzenia. Naprawy mogą wykonywać wy- łącznie autoryzowani serwisanci lub upoważniony personel o od- powiednich umiejętnościach. W przypadku napraw wykona- nych nieprawidłowo lub nie- zgodnie z przepisami należy wy- łączyć bezpiecznik lub odłączyć przewód zasilający urządzenia. Naprawy mogą wykonywać wy- łącznie autoryzowani serwisanci lub upoważniony personel o od- powiednich umiejętnościach.

Ważne instrukcje dotyczące bezpieczeństwa i ochrony środowiska

NIEBEZPIECZEŃSTWO! Ryzyko oparzenia, ryzyko porażenia prądem elektrycznym!

Przed czyszczeniem lub pracami konserwacyjnymi zaczekać, aż urządzenie całkiem ostygnie. Wyłączyć bezpiecznik lub wyjąć z gniazdka wtyczkę przewodu zasilającego urządzenia.

Ryzyko uszkodzenia występuje z powodu przedostania się wilgoci do układów elektronicznych. Nie wolno czyścić elementów sterujących mokrą ściereczką.

Nieprawidłowe czyszczenie może spowodować uszkodzenie powierzchni. Powierzchnie ze stali nierdzewnej należy czyścić wyłącznie w kierunku szczotkowania. Nie używać środka czyszczącego do stali nierdzewnej do czyszczenia elementów sterujących.

Czyszczenie żracymi lub ściernymi środkami grozi uszkodzeniem powierzchni. Nigdy nie używać żracych ani ściernych środków czyszczących.

UWAGA:

W razie awarii lub uszkodzenia urządzenia należy odłączyć je od zasilania za pomocą bezpiecznika lub poprzez wyjęcie przewodu zasilającego, a następnie wezwać autoryzowanego serwisanta.

UWAGA:

W razie uszkodzenia kabla zasi- lającego należy go wymienić u producenta, korzystając z usług serwisanta lub osoby o ana- logicznych kwalifikacjach, aby uniknąć niebezpieczeństwa.

UWAGA:

W razie awarii lamp zainsta- lowanych w urządzeniu na- leży odłączyć je od zasilania za pomocą bezpiecznika lub poprzez odłączenie przewodu. Niezwłocznie wymieniać prze- palone żarówki, ponieważ dals- sze korzystanie z oświetlenia grozi przeciążeniem pozosta- łych lamp (należy odczekać aż żarówka ostygnie).

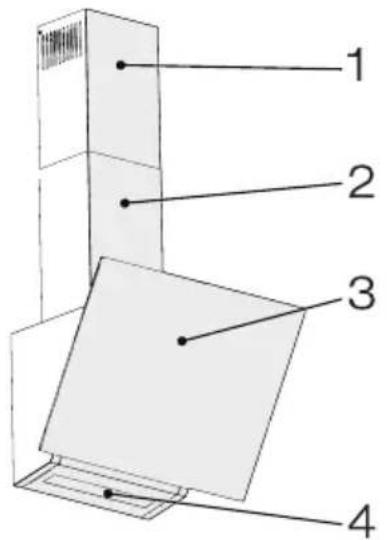

Wygląd urządzenia

Opis ogólny

1 2 3 4

1. Wewnętrzny przewód kominowy
2. Zewnętrzny przewód kominowy
3. Szkło ssawki bocznej
4. Oświetlenie płyty grzewczej

Dane techniczne

Model GDK6470X
Napięcie zasilania 220-240 V 50 Hz
Moc lamp (W) 6,7 W
Moc silnika (W) 275 W
Debl (m3/h) 615 m3/h
Klasa izolacji silnika F
Klasa izolacji KLASA I

Zastrzega się prawo do modyfikacji konstrukcji i parametrów technicznych.

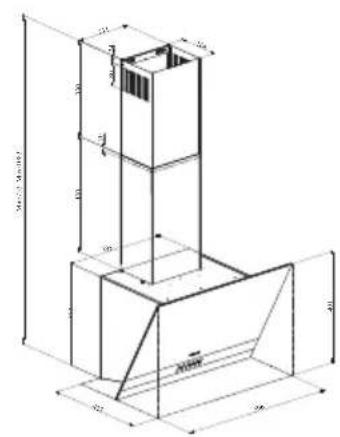

Wymiary przedstawione na rysunkach technicznych podane są w mm.

Obraz ten zamieszczono tylko jako informację o częściach urządzenia. Wygląd poszczególnych części może się różnić w zależności od modelu urządzenia. Zamieszczone rysunki mają charakter poglądowy.

Rysunek techniczny w skali

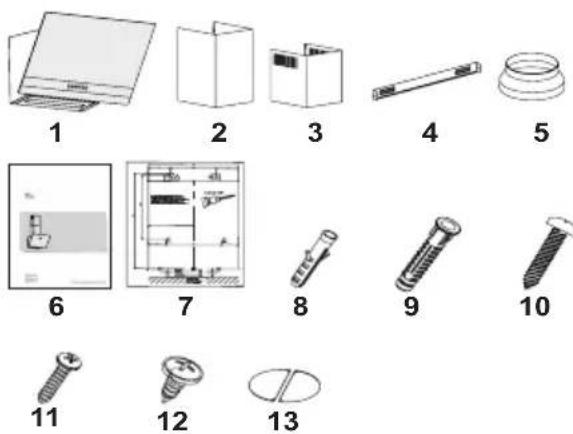

Zawartość opakowania

1 2 3 4 5 6 7 8 9 10 11 12 13

1. Okap kuchenny
2. Zewnętrzny przewód kominowy
3. Wewnętrzny przewód kominowy
4. Chapa de ligação da chaminé
5. Plastikowa złączka przewodu komina ∅ 150/120 mm
6. Instrukcja obsługi
7. Schemat instalacyjny
8. 2 wkłady plastikowe ∅ 6 mm
9. 4 wkłady plastikowe ∅ 8 mm
10. 4 wkręty 4,8 × 50
11. 2 wkręty 3,9 × 22
12. 4 wkręty 3,5 × 9,5
13. Zacisk montażowy

Montaż i korzystanie z urządzenia

Pozycja urządzenia

65 cm

• Należy pamiętać o zachowaniu odpowiedniej odległości pomiędzy płytą grzewczą a oka-pem. Zalecana odległość to 65 cm.
• Dla gazowych płyt grzewczych, od powierzchni grilla,
• W przypadku elektrycznych płyt grzewczych odległość należy mierzyć od powierzchni szkła.

Nowe urządzenie cechuje się wyjątkową wydajnością energetyczną. W tym miejscu podano porady dotyczące oszczędzania energii podczas korzystania z urządzenia, a także wskazówki dotyczące prawidłowego pozbywania się zużytego urządzenia.

Oszczędzanie energii

• Do prawidłowej pracy okapu, a także w celu uzyskania niskiego poziomu hałasu podczas gotowania, niezbędny jest odpowiedni do-pływ powietrza.
• Poziom mocy wentylatora należy ustawić odpowiednio do ilości pary w kuchni. Najwyższego ustawienia należy używać wyłącznie w razie potrzeby. Niższy poziom mocy oznacza niższe zużycie energii.
• Jeśli przewiduje się gęsty dym w kuchni podczas gotowania, należy wcześniej ustawić

wyższy poziom mocy. Rozproszenie silnego zadymienia już obecnego w pomieszczeniu wymaga dużo dłuższej pracy okapu.

• Należy wyłączyć okap, jeśli nie jest już wykorzystywany.
• Filtr należy czyścić i wymieniać zgodnie z zalecanym harmonogramem, aby zwiększać sku-teczność wentylacji i wyeliminować ryzyko pożaru.

Montaż urządzenia

- Kontrola ściany

UWAGA:

Podczas wiercenia i cięcia należy stosować rękawice i okulary ochronne.

Ściana musi być równa, pionowa i mieć wystarczającą wytrzymałość, aby utrzymać produkt.

• Głębokość wierconych otworów musi być zgodna z długością śruby.
• Śruby i kołki nadają się do stosowania na ścianach z cegły. W przypadku innych rodzajów konstrukcji (np. płyta gipsowo-kartonowa, beton jamisty itp.) należy stosować odpowiednie kołki i śruby mocujące.

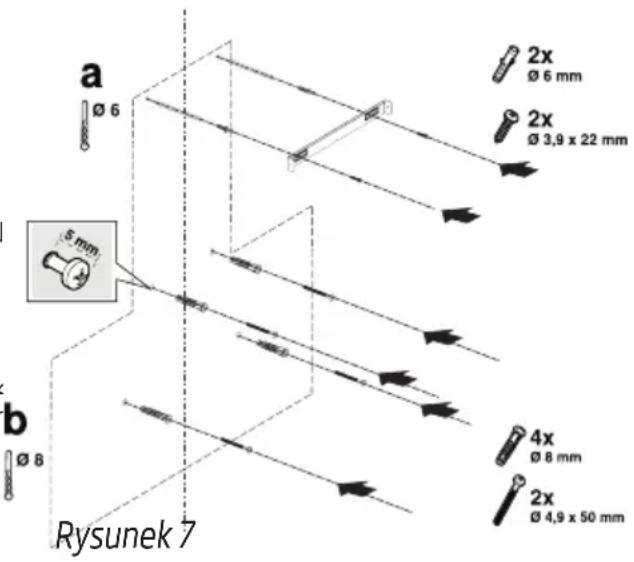

a Ø 6 2x Ø 6 mm 2x Ø 3,9 x 22 mm 5 mm b Ø 8 4x Ø 8 mm 2x Ø 4,9 x 50 mm Rysunek 7

Montaż i korzystanie z urządzenia

UWAGA:

Przed wywiercieniem otworów w ścianie należy się upewnić, że wokół planowanych punktów wiercenia nie znajduje się instalacja elektryczna, gazowa lub wodna.

• Narysować linię punktu centralnego na ścianie, od sufitu do dolnej części okapu (rysunek 7).
• Na środku płytki złącza przewodu kominowego znajduje się nacięcie. Umieścić centralny punkt tego nacięcia, znajdującego się na płytce złącza przewodu kominowego, na narysowanej na ścianie pionowej linii. Wyrównać w pionie i długopisem zaznaczyć otwory, w których zostanie zainstalowana płytka złącza przewodu kominowego (rysunek 7/a).

- W zaznaczonych punktach wywiercić otwory wiertłem ∅ 6 mm i włożyć w nie 2 plastikowe kołki ∅ 6 mm (rysunek 7/a).

- Zamocować płytkę złącza przewodu kominowego do ściany wkrętami 3,9 × 22 (rysunek 7/a).

- Aby wywiercić otwory do zawieszenia okapu, należy przykleić szablon instalacji do powierzchni, na której produkt zostanie zamontowany, izaznaczyć otwory instalacyjne (rysunek 7/b).

- Wywiercić otwory do zawieszenia wiertłem ∅ 8 mm i włożyć kołki (rysunek 7/b).

- Włożyć 2 wkręty do zawieszenia 4,8 × 50, zostawiając przestrzeń 5 mm między łbem wkręta a ścianą (rysunek 7/b).

1. Płyta wisząca
2. Wkręt łączący z płyta wisząca
   Poluzować wkręty łączące, aby podciągnąć wiszące płytki znajdujące się na korpusie urządzenia, a następnie dokręcić wkręty (rysunek 8/a).
3. Otworzyć pokrywę filtra.
4. Wyjąć metalowy filtr oleju.
5. Jeżeli średnica rury odprowadzającej powietrze jest mniejsza niż 150 mm, należy zamontować adapter przewodu kominowego o średnicy ∅ 150/120 mm.

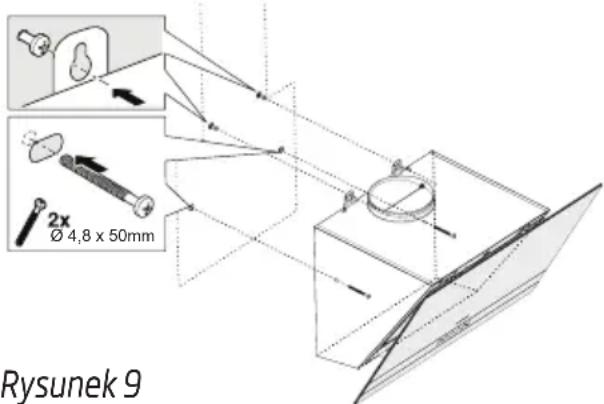

2x Ø 4,8 x 50mm Rysunek 9

Przygotowanie urządzenia

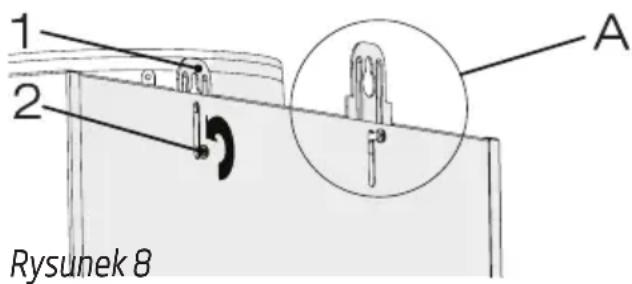

1 2 A Rysunek 8

Podtrzymując urządzenie za korpus, zamocować je na wcześniej zainstalowanych wkrętach do zawieszenia i dobrze dokręcić wkręty (rysunek 9).

Zamocować urządzenie do ściany za pomocą otworów montażowych wewnątrz przy użyciu dwóch wkrętów 4,8 × 50 (rysunek 9).

Zainstalować aluminiowy filtr oleju urządzenia.

W przypadku użytkowania urządzenia bez filtra węglowego należy zainstalować rurę wylotu powietrza.

OSTRZEŻENIE

Ponieważ łuki i kolanka w alu- miniowym przewodzie spalino- wym osłabiają ciąg powietrza, należy ich w miarę możliwości unikać.

Montaż i korzystanie z urządzenia

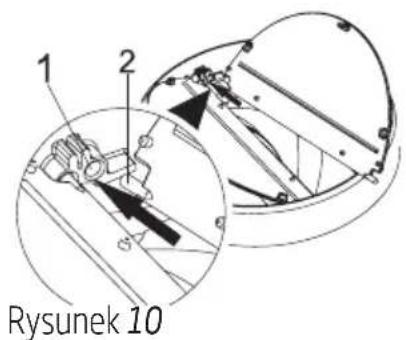

1 2 Rysunek 10

1- Pokrywa
2- Pokrywa gniazda

Akcesoria do montażu urządzenia obejmują dwie klapy. Przymocuj klapy kominowe do wy lotu silnika, jak pokazano poniżej.

Wóż plastikowy kołek (Rysunek 10) w gniazdo kołka na wylocie silnika (Rysunek 10). Następnie lekko zegnij klapkę, aby włożyć drugi kołek na klapie i włóż drugi kołek do gniazda (Rysunek 10).

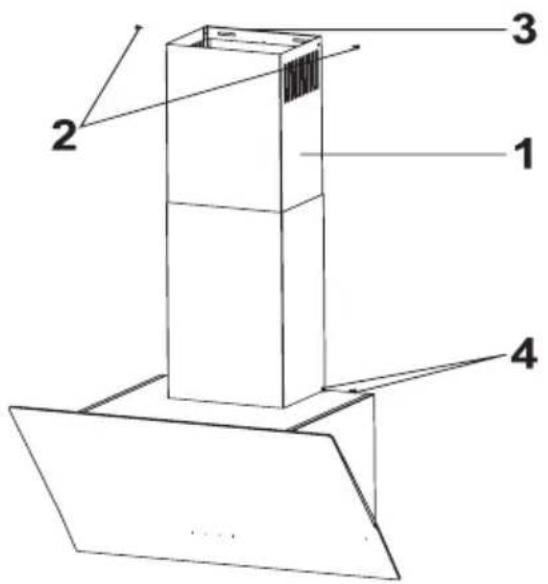

Użyj wewnętrznego przewodu spalinowego (1) wkręć do (2) pociągnij górną lewą i wkręć na płytkę przyłączeniową przewodu kominowego (3) od lewej i prawej strony. Przymocuj za pomocą dwóch śrub (4) zewnętrzny kanał spalinowy do lewej i prawej płyty łączącej z tyłu korpusu okapu kuchennego, od dołu.

Eksploatacja urządzenia

1 2 3 4 5

1. Przycisk wł./wył. lampy
2. 1. Przycisk poziomu mocy
3. 1. Przycisk poziomu mocy
4. 1. Przycisk poziomu mocy
5. Przycisk Boost

3.6 Funkcje klawiszy

1. Przycisk wł./wył. lampy: Naciśnięcie tego przycisku włącza oświetlenie kuchenki.
2. Po naciśnięciu tego przycisku okap działa z mocą na poziomie 1. Aby wyłączyć urządzenie, ponownie nacisnąć ten przycisk.
3. Po naciśnięciu tego przycisku okap działa z mocą na poziomie 2. (Przedstawione na wyświetlaczu) Ponowne naciśnięcie tego przycisku wyłączającego urządzenie powoduje wyłączenie wyświetlacza i okapu.
4. Po naciśnięciu tego przycisku okap działa z mocą na poziomie 3. (Przedstawione na wyświetlaczu) Ponowne naciśnięcie tego przycisku wyłączającego urządzenie powoduje wyłączenie wyświetlacza i okapu.
5. Przycisk wysokiego poziomu: Gdy urządzenie zostanie przełączone na wysoki poziom w użyciu, wskaźnik wysokiego poziomu zacznie migać. Oznacza to, że aktywny jest tryb wentylacji wysokiego poziomu. W tym trybie urządzenie będzie działać przez 7 minut, a po 7 minutach przełączy się na jeden niższy poziom i będzie nadal działać w trybie przełączanym.

Automatyczne zatrzymanie po 15 min

- Urządzenie jest wyposażone w funkcję automatycznego wyłączania, z której można korzystać do usuwania zapachu gotowania i pochłaniania pary pozostałej w pomieszczeniu przez pewien czas.

Montaż i korzystanie z urządzenia

• Aby włączyć funkcję automatycznego zatrzymania, nacisnąć i przytrzymać dowolny
• przycisk poziomu prędkości (2, 3 lub 4) na panelu sterowania przez ponad 2 sekundy. Włączone zostanie 15-minutowe odliczanie czasu.
• Naciśnięcie tego samego przycisku odpowiadającego prędkości wentylatora po uprzedniej aktywacji wyłączenia automatycznego spowoduje przerwanie działania funkcji wyłączenia automatycznego. Funkcję tę można wyłączyć poprzez przełączenie na inny poziom mocy. Aby urządzenie wyłączyło się automatycznie, należy ponownie aktywować funkcję wyłączenia automatycznego.

Okresy czyszczenia metalowych filtrów

- Filtr należy czyścić co 60 godzin lub co 4 tygodnie, w zależności od użytkowania.

Wymiana żarówki

OSTRZEŻENIE

Odłączyć zasilanie od okapu. Można poparzyć dłonie gorącymi żarówkami, należy więc poczekać aż ostygną.

Czyszczenie i konserwacja

PRZESTROGA

Zagrożenie uszkodzeniem z powodu korozji. Należy zawsze uruchamiać urządzenie podczas gotowania, aby zapobiegać powstawaniu skroplin. Skropliny mogą być przyczyną korozji. Niezwłocznie wymieniać przepalone żarówki, ponieważ dalsze korzystanie z oświetlenia grozi przeciążeniem pozostałych lamp. Ryzyko uszkodzenia występuje z powodu dostania się wilgoci do układów elektronicznych. Nie wolno czyścić elementów sterujących mokrą ściereczką. Nieprawidłowe czyszczenie może spowodować uszkodzenie powierzchni. Powierzchnie ze stali nierdzewnej należy czyścić wyłącznie w kierunku szczotkowania. Nie używać środka czyszczącego do stali nierdzewnej do czyszczenia elementów sterujących. Czyszczenie żracymi lub ściernymi środkami grozi uszkodzeniem powierzchni. Nigdy nie używać zracych ani ściernych środków czyszczących. Ryzyko uszkodzenia z powodu cofania się kondensatu. Należy zainstalować przewód wylotowy powietrza ze spadkiem 1° pod urządzeniem.

PRZESTROGA

Urządzenia można używać w trybie zanieczyszczonego powietrza i trybie cyrkulacji powietrza.

Tryb zanieczyszczonego powietrza Pobrane powietrze jest czyszczone przez filtry oleju i odprowadzane przez system rur. (Rys. 13) Jeśli zanieczyszczone powietrze ma być odprowadzane do nieczynnego przewodu kominowego lub spalinowego, należy otrzymać zezwolenie od specjalisty w dziedzinie oczyszczania powietrza. Jeśli zanieczyszczone powietrze jest odprowadzane przez ścianę zewnętrzną, należy użyć teleskopowej ramy ściennej. Tryb cyrkulacji powietrza

Pobrane powietrze jest czysz- czone przez filtry oleju oraz filtr z węglem aktywnym i odprowa- dzane z powrotem do kuchni. Rys. 14

Aby odseparować materiały emitujące nieprzyjemne zapachy podczas trybu cyrkulacji powietrza, należy zamontować filtr z węglem aktywnym. Aby uzyskać więcej informacji na temat sposobów korzystania z urządzenia w trybie cyrkulacji powietrza, należy skonsultować się z autoryzowanym dealerem. Akcesoria potrzebne do przeprowadzenia tej procedury można kupić w odpowiednich punktach sprzedaży, od autoryzowanych agentów serwisowych lub w sklepie internetowym.

Zakupione urządzenie nadaje się do użytku z filtrem węglowym. Aby zamontować filtr węglowy:

Czyszczenie i konserwacja

1 - Umieścić filtr węglowy w obudowie. Rys. 15
2 - Obrócić filtr węglowy w kierunku zgodnym z ruchem wskazówek zegara, aby upewnić się, że jest odpowiednio zamontowany. Rys. 15

Ilustracja 13 Ilustracja 14 Ilustracja 15

Jeśli filtr węglowy nie jest prawidłowo zamocowany, może wypaść i uszkodzić urządzenie.

PRZESTROGA

Nigdy nie myć filtrów węglowych. Chronić filtry węglowe przed dziećmi.

PRZESTROGA

Dzieci nie mogą czyścić produktu ani przeprowadzać konserwacji bez nadzoru.

• Czyszczenie żracymi lub ściernymi środkami grozi uszkodzeniem powierzchni. Nigdy nie używać ściernych ani żracych środków czyszczących. Środki czyszczące i materiały zabezpieczające odpowiednie do użytku z urządzeniem można uzyskać w autoryzowanym serwisie. Powierzchnia urządzenia i elementy sterujące są podatne na zarysowania.
• Czyścić powierzchnie miękką wilgotną ściereczką, płynem do naczyń lub płynem do mycia szyb. Zaschnięte i przyklejone zabrudzenia zmiękczyć wilgotną ściereczką. Nie zdrapywać!
• Suche ściereczki, drapiące gąbki, materiały wymagające pocierania, piasek i inne silnie działające środki czyszczące zawierające wodę mineralną, kwas lub chlor nie są odpowiednie.
• Powierzchnie ze stali nierdzewnej czyścić

wyłącznie w kierunku szczotkowania.

- Do czyszczenia elementów sterujących nie używać środków czyszczących do stali nierdzewnej ani mokrych ściereczek. Czyszczenie metalowych filtrów oleju Używane metalowe filtry oleju zatrzymują pojawiającą się w kuchni wilgoć oraz cząsteczki oleju zawarte w parze. W przypadku regularnego korzystania (od 1 do 2 godzin dziennie) czyścić metalowe filtry oleju co mniej więcej miesiąc.

• Nie czyścić silnie działającymi środkami czyszczącymi, środkami zawierającymi kwas ani powodującymi rdzewienie.
• Do czyszczenia metalowych filtrów oleju używać mokrej ściereczki, aby wyczyścić części wychwytujące filtra wewnątrz urządzenia.
• Metalowe filtry oleju można myć w zmywarce lub ręcznie.
• Nie rozpyłać środków czyszczących bezpośrednio na urządzenie.

Mycie w zmywarce

- W przypadku mycia w zmywarce może się pojawić lekkie przebarwienie. Nie wpływa to na działanie metalowego filtra oleju.

• Nie myć mocno zabrudzonych metalowych filtrów oleju razem z naczyniami.
• Rozmieścić metalowe filtry oleju w zmywarce z zachowaniem wyraźnych odstępów. Metalowe filtry oleju nie powinny być ściśnięte w zmywarce.

Mycie ręczne

• W przypadku uporczywych zabrudzeń użyć specjalnego środka do rozpuszczania oleju. Można go nabyć w autoryzowanych centrach sprzedaży.
  Namoczyć metalowy filtr oleju w gorącej wodzie z dodatkiem płynu do naczyń.
• Do czyszczenia używać szczotki i poczekać, aż płyn dobrze wsiąknie w metalowy filtr oleju. Po czyszczeniu dokładnie wypłukać filtr.

Czyszczenie i konserwacja

• Zmiany w danych technicznych produktu oraz treści instrukcji obsługi mogą być wprowadzane bez powiadomienia.
• Opisywane urządzenie jest zgodne z rozporządzeniem w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).
• Okap jest przeznaczony do użytku nad płytą grzewczą. Należy się upewnić, że nośność ściany jest odpowiednia do zainstalowania okapu. Wszelkie koszty związane z wyburzaniem, cięciem i podobnymi pracami wymaganymi w celu montażu urządzenia ponosi klient. Z okapu można korzystać z przewodem odprowadzającym spaliny do atmosfery lub bez takiego przewodu (po zamontowaniu filtra węglowego). Należy brać pod uwagę wszystkie aspekty, które można napotkać przed rozpoczęciem i w trakcie instalacji. Instalacja powinna być wykonana przez wykwalifikowanych serwisantów. Instalację może wykonywać wyłącznie upoważniony specjalista znający się na wentylacji. Okres żywotności urządzenia określony przez Ministerstwo Przemysłu (okres dostępności części zamiennych potrzebnych do prawidłowego działania funkcji urządzenia) wynosi 10 (dziesięć) lat.
• Podczas przenoszenia i transportu urządzenia należy umieścić je w oryginalnym opakowaniu, aby zapobiec uszkodzeniom podzespołów.
• Urządzenie podczas przenoszenia musi znajdować się w położeniu takim samym jak do pracy.
• Należy uważać, aby nie upuścić urządzenia, a także zabezpieczyć je przed uszkodzeniem podczas transportu. Gwarancja nie dotyczy usterek i uszkodzeń powstałych podczas transportu po dostarczeniu urządzenia do klienta.
