RR-QR230 - Dyktafon PANASONIC - Bezpłatna instrukcja obsługi

Typ produktu	Dyktafon cyfrowy
Marka	Panasonic
Model	RR-QR230
Wymiary (dł. x wys. x gł.)	39,3 x 105,5 x 17,2 mm (maksymalne)
Waga	Około 60 g (z bateriami), 37 g (bez baterii)
Zasilanie	2 baterie (zalecane alkaliczne)
Czas pracy baterii (alkalicznych)	Nagrywanie HQ: 21 h, FQ/SP: 30 h; Odtwarzanie HQ: 12 h, FQ/SP: 15 h
Pamięć	64 MB
Tryby nagrywania	HQ (wysoka jakość), FQ (dobra jakość), SP (normalny)
Całkowity czas nagrywania	HQ: 9 godz. 40 min, FQ: 19 godz. 30 min, SP: 41 godz. 40 min
Główne funkcje	Nagrywanie głosu, odtwarzanie, VAS, nagrywanie z opóźnieniem, szybkie wyszukiwanie, zmiana prędkości, ochrona hasłem
Pasmo przenoszenia	300 Hz – 5000 Hz (HQ), 300 Hz – 3400 Hz (FQ), 300 Hz – 2700 Hz (SP)
Moc wyjściowa (maks.)	300 mW
Gniazdo wyjściowe	Słuchawki: mini-jack 3,5 mm, 0,5 mW / 16 Ω
Gniazdo wejściowe	Mikrofon: mini-jack 3,5 mm, 0,56 mV
Głośnik	Średnica 20 mm, 8 Ω
Zakres temperatur	0°C do 40°C
Konserwacja i czyszczenie	Przetrzeć miękką, suchą szmatką; nie używać rozpuszczalników
Zabezpieczenia	Blokada HOLD, ochrona hasłem, nie wystawiać na działanie ciepła lub wody

Często zadawane pytania - RR-QR230 PANASONIC

Jak ustawić zegar w RR-QR230?

W trybie zatrzymania przytrzymaj przycisk FOLDER/− MENU przez 1 sekundę. Obróć pokrętło JOGDIAL, aby wybrać 'YEAR', zatwierdź, a następnie ustaw rok, miesiąc, dzień i godzinę, obracając i zatwierdzając. Naciśnij STOP, aby zakończyć.

Dlaczego na wyświetlaczu pojawia się 'U01'?

Komunikat 'U01' oznacza, że baterie są wyczerpane. Wymień je szybko (w ciągu 30 sekund), aby zachować ustawienia.

Jak włączyć funkcję VAS (nagrywanie aktywowane głosem)?

W trybie zatrzymania przytrzymaj FOLDER/− MENU, obróć, aby wybrać ikonę VAS, zatwierdź, a następnie wybierz 'On'. Nagrywanie zostanie automatycznie wstrzymane po 3 sekundach ciszy.

Jak korzystać z nagrywania z opóźnieniem?

Wybierz folder docelowy, a następnie przytrzymaj FOLDER/− MENU. Wybierz ikonę timera, ustaw 'On', a następnie określ godzinę rozpoczęcia i zakończenia. Nagrywanie rozpocznie się automatycznie.

Jak zabezpieczyć plik hasłem?

W menu zabezpieczeń (przytrzymaj FOLDER/− MENU, wybierz 's'), włącz hasło i wprowadź 4-cyfrowy kod. Aby odczytać pliki z folderu S, wymagane jest hasło.

Co zrobić, gdy odtwarzanie jest zbyt szybkie lub zbyt wolne?

Podczas odtwarzania przytrzymaj FOLDER/− MENU, obróć, aby wybrać 'SPEED', zatwierdź, a następnie wybierz żądaną prędkość spośród 5 poziomów.

Jak usunąć wszystkie pliki z folderu?

Naciśnij ERASE, obróć, aby wybrać 'Wszystkie pliki w folderze' (symbol folderu), a następnie przytrzymaj ERASE przez 1 sekundę. Uwaga: usunięcie jest nieodwracalne.

Głośnik nie wydaje żadnego dźwięku, co robić?

Sprawdź, czy podłączone są słuchawki: wtedy głośnik jest wyłączony. W przeciwnym razie upewnij się, że głośność jest ustawiona między 1 a 20 (przechyl joystick w lewo/prawo).

Jak przenieść plik do innego folderu?

Uruchom odtwarzanie pliku, a następnie przytrzymaj FOLDER/− MENU, obróć, aby wybrać folder docelowy, a następnie przytrzymaj ▶/■ przez 1 sekundę. Plik zostanie przeniesiony na koniec folderu.

Nagrywanie zatrzymuje się samo, dlaczego?

Może to być spowodowane włączoną funkcją VAS (brak dźwięku przez 3 sekundy). Wyłącz ją w menu, wybierając 'OFF'. Sprawdź również, czy baterie nie są słabe.

INSTRUKCJA OBSŁUGI RR-QR230 PANASONIC

• Niniejsza instrukcja obsługi opisuje podstawowe czynności i funkcje.

Wkładanie baterii

(A) (B)

Przed rozpoczęciem używania usuń nalepek z wyświetlacza.

(A)

C

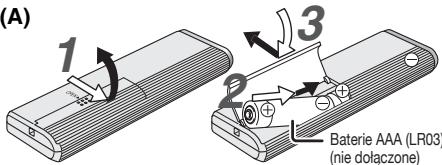

Wkładanie baterii (A)

Upewnij się, czy baterie są zwrócone w prawidłową stronę. Wymień baterie w ciągu 30 sekund, aby zachować ustawienia. (Nagrania pozostaną nienaruszone.) Zegar "Justak" zatrzyma się do czasu, aż baterie zostaną włożone. Gdy mają zostać użyte akumulatory, zalecane są akumulatory produkowane przez firmę Panasonic. Kiedy baterie zostaną włożone, na ekranie będzie migać "2007". Wyłącz blokadę (→ poniżej) i nastaw czas (→ strona 3).

Wskaźnik baterii (B)

Wyświetlany podczas nagrywania/odtwarzania.

Kiedy wyświetlane jest „U01“, wymień baterie.

"oznacza miganie.

Jeżeli operacje rozpoczęte są w ciągu 60 sekund, niedokończone ustawiania zostaną skasowane.

Funkcja blokady (A)

Przed obsługą włącz blokadę, a po zakończeniu włącz ją.

Przesuń [HOLD] do góry, aby zablokować. Przesuń [HOLD] do dołu, aby odblokować. Funkcja ta zapobiega przypadkowemu działaniu, kiedy urządzenie jest w kieszeni lub torbie. Zapobiega ona także zużyciu baterii na skutek przypadkowego uruchomienia urządzenia.

Kiedy włączysz blokadę

• Jeżeli przyciski zostaną przypadkowo naciśnięte, będą ignorowane. Jeżeli włączysz blokadę podczas nagrywania lub odtwarzania, "hold" pojawi się na 2 sekundy, a potem powróci wyświetlacz nagrywania lub odtwarzania. Jeżeli włączysz blokadę, kiedy urządzenie będzie zatrzymane, "hold" pojawi się na 2 sekundy, a wyświetlacz wyłączy się.

Urządzenie nie posiada przycisku zasilania.

Baterie będą działały dłużej, jeżeli będziesz włączać blokadę i wyłączać wyświetlacz.

Korzystanie z pokrętła szybkiego wyszukiwania

Podstawowe czynności

Obróć pokrętło w prawo lub w lewo, aby wybrać pozycję.

JOYSTICK: [▶]

Naciśnij, aby potwierdzić pozycję.

Unikaj zbyt silnego naciskania podczas obracania pokrętła szybkiego wyszukiwania.

Posługiwanie się joystickiem

[ < / > ]: Pochyl joystick w lewo i w prawo.

[▲ ▼]: Pochyl joystick w górę i w dół.

Nastawianie czasu

Czynność wstępna: Wyłącz blokadę.

1. Gdy urządzenie jest zatrzymane, naciśnij i przytrzymaj [FOLDER/MENU] przez 1 sekundę lub dłużej. 2. Obróć [/, aby wybrać "YEAR", i naciśnij [▶■], aby potwierdzić. 3. Ustaw czas

1. Obróć [ɔːr] i naciśnij [▶■], aby potwierdzić.

① Rok ② Miesiąc ③ Dzień ④ Wyświetlacz czasu (12/24 godzinny) ⑤ Czas

2. Naciśnij [STOP].

Zegar pracuje z dokładnością +/- 60 sekund na miesiąc w temperaturze pokojowej. Gdy miga wyświetlenie roku (np. "2007" na wyświetlaczu), zacznij od roku. 3. Jeżeli w ciągu 60 sekund nie wykonasz żadnej operacji nastawiania czasu, zegar powróci do stanu gotowości. Jeżeli tak się stanie, rozpocznij nastawianie czasu od teraz.

Wyłączanie brzęczyka towarzyszącego operacjom

1. Gdy urządzenie jest zatrzymane, naciśnij i przytrzymaj [FOLDER/MENU] przez 1 sekundę lub dłużej. 2. Obróć [v], aby wybrać "BEEP", i naciśnij [▶■], aby potwierdzić. 3. ① Obróć [▶], aby wybrać "OFF", i naciśnij [▶■], aby potwierdzić. ② Naciśnij [STOP].

• Aby korzystać z brzęczyka towarzyszącego operacjom, wybierz "On" w kroku 3.

Przed nagrywaniem

Nagrania stają się plikami dźwiękowymi, które są zapisywane w folderach.

Przy każdym nagrywaniu tworzony jest nowy plik dźwiękowy.

Stworzony plik jest zapisywany w folderze.

→ FOLDERY DO NAGRYWANIA SPOTKAŃ (A, B, C i S) FOLDER DO DYKTOWANIA (M)

W każdym folderze może być zapisanych do 99 plików. - Pozostały czas nagrywania (→ strona 4) może być krótszy niż podany w tabeli.

Przybliżony całkowity czas nagrywania wszystkich folderów

Tryb nagrywania ×	RR-QR230
HQ	9 godziny 40 minut
FQ	19 godziny 30 minut
SP	41 godziny 40 minut

× HQ: Wysoka jakość / FQ: Dobra jakość / SP: Zwykłe odtwarzanie

Wyświetlacz podczas nagrywania

Lampka stale włączona podczas nagrywania. (Miga podczas pauzy.)

Wyświetlacz zmienia się w zależności od poziomów nagrywania.

Czas nagrywania, który upłynął (Miga podczas pauzy.)

Nagrywanie

Nagrywanie spotkania

Korzystaj z różnych kombinacji trybów nagrywania i poziomów czułości mikrofonu, aby dopasować jakość dźwięku do okoliczności nagrywania.

1 Naciśnij [FOLDER/− MENU], aby wybrać folder do nagrywania spotkań „A, B, C lub S”.

2 ① Naciśnij i przytrzymaj [FOLDER/− MENU] przez 1 sekundę lub dłużej.

② Obróć [23], aby wybrać „HQ, FQ, SP”, i naciśnij , aby potwierdzić.

3 ① Obróć [ɪn]y, aby wybrać tryb nagrywania „HQ, FQ lub SP”.

HQ: Wysoka jakość (ustawienie fabryczne)

FQ: Dobra jakość

SP: Zwykle odtwarzanie

②Naciśnij [▶■], aby potwierdzić.

4 ①Naciśnij [▶/■], aby wyświetlić czułość mikrofonu.

②Obróć [1/2], aby wybrać H lub L, i naciśnij [▶/■], aby potwierdzić.

H: Z daleka

L: Z bliska

③Naciśnij [STOP].

5 Naciśnij [REC/PAUSE], aby rozpocząć nagrywanie.

Nagrywanie dyktowanego tekstu

Ponieważ wszystkie ustawienia nagrywania dyktowania są fabryczne, dyktowanie nagrasz szybko i łatwo.

1 Naciśnij [FOLDER/MENU], aby wybrać folder do nagrywania dyktowania. 2 Naciśnij [REC/PAUSE], aby rozpocząć nagrywanie.

Zatrzymanie i pauza

Naciśnij [STOP], aby zatrzymać nagrywanie. Kiedy nagrywanie zostanie zatrzymane, wyświetlone zostaną następujące informacje o nagraniu.

(1) Data nagrania (2) Czas rozpoczęcia nagrania (3) Czas nagrania (4) Liczba plików w folderze

Aby zrobić pauzę, podczas nagrywania naciśnij przycisk [REC/PAUSE]. Naciśnij go ponownie, aby wznowić nagrywanie. (Nagrywanie będzie trwało dalej w tym samym pliku.)

Potwierdzenia pozostałego czasu

Jeżeli naciśniesz [FOLDER/- MENU] podczas nagrywania, pojawi się pozostały czas nagrywania.

Aby powrócić do poprzedniego menu, naciśnij ponownie [FOLDER/− MENU]. - Pozostały czas nagrywania pojawia się także wtedy, kiedy jest on bardzo krótki.

Inna metoda nagrywania

Zapobieganie niepotrzebnemu nagrywaniu

VAS: System uruchamiany głosem

Jeżeli przez ponad 3 sekundy nie ma żadnego dźwięku, wykonywana jest automatycznie pauza w nagrywaniu.

1 Naciśnij i przytrzymaj [FOLDER/\~ MENU] przez 1 sekundę lub dłużej. 2 Obracaj [a], aby wybrać 一 (出) , i naciśnij ], aby potwierdzić. 3 ① Obróć [■], aby wybrać „On“, i naciśnij [■], aby potwierdzić. ② Naciśnij [STOP]. 4 Naciśnij [REC/PAUSE], aby rozpocząć nagrywanie. Kiedy funkcja systemu uruchamianego głosem jest włączona, miga µ (7).

! Podczas nagrywania ważnych plików wyłącz funkcję. - Aby wyłączyć funkcję, wybierz „OFF" w kroku 3.

Nagrywanie z wykorzystaniem timera

Nagrywanie z wykorzystaniem timera można nastawić w celu wykonania 1 nagrania o określonym czasie. Po nastawieniu timera można przełączyć urządzenie w stan gotowości, włączając blokadę (→ strona 2).

Czynność wstępna: Wybierz folder do nagrywania i ustawienia nagrywania (→ strona 4).

1 Naciśnij i przytrzymaj [FOLDER/- MENU] przez 1 sekundę lub dłużej. 2 Obracaj [1], aby wybrać "①", i naciśnij [▶■], aby potwierdzić. 3 Obróć [ɔːbɑr] , aby wybrać „On“, i naciśnij [■■], aby potwierdzić. 4 ①Obróć [əb] , aby wybrać czas rozpoczęcia, i naciśnij ▪, aby potwierdzić. © Obróć [c], aby wybrać czas zakończenia, i naciśnij , aby potwierdzić.

Można zatrzymać trwające nagrywanie z wykorzystaniem timera, ale nie można zrobić pauzy. - Aby potwierdzić czas rozpoczęcia i zakończenia nagrywania, wykonaj krok 2. - Aby skasować timer, wybierz „OFF" w kroku 3. - Aby zamknąć menu, naciśnij [STOP].

Nagrywanie przez zewnętrzny mikrofon

Kiedy podłączysz zewnętrzny mikrofon (nie dołączony), wbudowany mikrofon wyłączy się automatycznie.

Typ wtyczki: Mini wtyczka monofoniczna 3,5 mm

■ Słuchanie nagrania w trakcie jego wykonywania

Podłącz słuchawki douszne (nie dołączone)

(Dźwięk jest monofoniczny.)

Typ wtyczki: Mini wtyczka 3,5 mm

Głośności nagrywania nie można zmieniać.

Odtwarzanie

1 Naciśnij [FOLDER/- MENU], aby wybrać folder. 2 Obróć [v], aby wybrać plik. Po wybraniu wyświetlone zostaną informacje zachowane w chwili nagrania. 3 Naciśnij [▶■], aby odtwarzać. Jeśli ponownie naciśniesz [■], wykonana zostanie pauza w odtwarzaniu. Aby wznowić odtwarzanie, naciśnij ponownie.

Podczas odtwarzania pliku

Regulacja głośności

Pochyl joystick w stronę [△▽]. (Głośność zmienia się w zakresie od 0 do 20. Ustawieniem fabrycznym jest 13.)

Przesuwanie do przodu

Pochyl joystick w stronę [>].

Aby wyszukiwać, pochyl i przytrzymaj (→ przytrzymaj).

Przesuwanie do tyłu

Pochyl joystick w stronę [◀]

Pochyl go dwukrotnie, aby odtworzyć poprzedni plik. (Pochylenie raz rozpoczyna odtwarzanie poprzedniego pliku, jeśli był on odtwarzany przy mniej niż 3 sekundy.)

Aby wyszukiwać, pochyl i przytrzymaj (→ poniżej).

Łatwiejsze słuchanie nagranych dźwięków (redukcja szumów)

① Naciśnij [FOLDER/- MENU] podczas odtwarzania. ② Obróć [O], aby wybrać „EQ” („EQ” miga po wybraniu), i naciśnij [■], aby potwierdzić. ③ Obróć [1/2], aby wybrać „On”, i naciśnij [▶/■], aby potwierdzić. - Aby wyłączyć, wybierz „OFF” w kroku ③.

Inna metoda odtwarzania

Wyszukiwanie.

Szybkie wyszukiwanie

Obróć [ɔ] podczas odtwarzania. Można szybko przewijać do przodu/do tyłu bez odtwarzania dźwięku (za wyjątkiem brzęczyka towarzyszącego operacji). Szybkość przewijania do przodu i do tyłu zmienia się zgodnie z prędkością obracania pokrętła. - Aby powrócić do normalnego odtwarzania, przestań obracać.

Wolne wyszukiwanie

Podczas odtwarzania pochyl joystick [◀◀] i przytrzymaj go w tym położeniu przez 1 sekundę lub dłużej. Wolne wyszukiwanie można wykonywać, odtwarzając dźwięk. - Aby powrócić do normalnego odtwarzania, zwolnij przycisk.

Zmiana prędkości odtwarzania

Odtwarzanie można wykonywać z 5 różnych prędkościami.

1. Naciśnij [FOLDER/- MENU] podczas odtwarzania.
2. Obróć [ˌɔːr], aby wybrać "SPEED" ("SPEED" miga po wybraniu), i naciśnij [■/■], aby potwierdzić, a następnie obróć [ɪˈɔːr], aby wybrać prędkość odtwarzania.

Urządzenie będzie odtwarzać z wybraną prędkością.

Prędkość odtwarzania wzrasta, kiedy migające paski przesuwają się na prawo. Rysunek pokazuje wyświetlacz dla odtwarzania z normalną prędkością.

Pasek miga podczas słuchania z prędkością odtwarzania inną od normalnej.

Podczas odtwarzania z podwójną prędkością

Aby powrócić do normalnej prędkości odtwarzania, przesuń migające paski do środka w sposób opisany powyżej.

Odtwarzanie kilku kolejnych plików

Pliki zapisane w tym samym folderze zostaną kolejno odtworzone.

1 Naciśnij i przytrzymaj [FOLDER/- MENU] przez 1 sekundę lub dłużej. 2 Obróć [v/], aby wybrać "ALL", i naciśnij [▶/■], aby potwierdzić. 3 ①Obróć [O], aby wybrać "On", i naciśnij ▶/■, aby potwierdzić. ②Naciśnij [STOP]. 4 Naciśnij ▶, aby odtwarzać. - Urządzenie odtworzy wszystkie pliki od wybranego do ostatniego. - Po zakończeniu ostatniego pliku odtwarzanie zatrzyma się automatycznie. Naciśnij dwukrotnie [STOP], aby zatrzymać odtwarzanie kilku kolejnych plików. - Aby wyłączyć, wybierz "OFF" w kroku 3.

Słuchanie przez słuchawki douszne

Podłącz słuchawki douszne (nie dołączone) (Dźwięk jest monofoniczny).

Typ wtyczki: Mini wtyczka Ø 3,5 mm

Kiedy używane są słuchawki douszne, głośnik jest automatycznie wyłączany.

Porządkowanie plików

■Przenoszenie

Czynność wstępna: Odtwórz plik, który chcesz przenieść (→ strona 5). Pliki można swobodnie przenosić w obrębie folderów A, B i C. Pliki można przenieść z folderu M do folderów A, B, C i S, ale nie można przenieść plików do folderu M.

1 Naciśnij i przytrzymaj [FOLDER/- MENU] przez 1 sekundę lub dłużej. 2 Obróć [v], aby wybrać folder docelowy.

Folder docelowy

Liczba plików w folderze docelowym

3 Naciśnij i przytrzymaj ▶■MHz przez 1 sekundę lub dłużej. Odtwarzanie zatrzyma się i plik zostanie przeniesiony na koniec wybranego folderu.

■ Blokada (ochrona pliku)

Czynność wstępna: Wybierz folder zawierający plik, który chcesz chronić.

1 Naciśnij i przytrzymaj [FOLDER/- MENU] przez 1 sekundę lub dłużej. 2 Obróć [v], aby wybrać "LOCK", i naciśnij ▶/■, aby potwierdzić. 3 ① Obróć [O]y, aby wybrać plik, który chcesz zablokować, i naciśnij ■, aby potwierdzić. ② Naciśnij [STOP]. - Aby odblokować plik, wybierz go, a następnie potwierdź.

Kasowanie

Kasowanie pliku, wszystkich plików w folderze, wszystkich folderów poza S i wszystkich folderów.

1 Naciśnij [ERASE]. 2 Obróć [v], aby wybrać plik lub folder. @: Wybór pliku ⑥: Wszystkie pliki w folderze ⟨Ĉ⟩: Wszystkie foldery poza S @: Wszystkie foldery 3 Naciśnij i przytrzymaj [ERASE] przez 1 sekundę lub dłużej. Skasowanych plików nie można odzyskać. Chronionych plików nie można skasować.

a

C

b

d

Funkcja zabezpieczająca

Urządzenie posiada funkcję zabezpieczającą.

Folder S i hasło

Folder S jest używany do zabezpieczenia plików. Po ustawieniu hasła będzie ono wymagane do odtwarzania plików z tego folderu. - Hasło jest 4-cyfrowym numerem. Hasło można ustawić przy użyciu dowolnej kombinacji cyfr. Aby odtwarzać pliki z folderu S, wprowadź ustawione hasło. Aby zapamiętać, zapisz hasło dla urządzenia (MEMORY) w przestrzeni MEMO (→ po prawej). - Można przenieść pliki z innych folderów do folderu S, ale nie można przenieść plików z folderu S do żadnego innego folderu, jeżeli hasło nie jest zgodne.

Jeżeli zapomnisz hasła

Zainicjalizuj hasło wykonując poniższe kroki.

① Zwolnij wszystkie blokady założone na pliki w folderze S (→ strona 6). ② Skasuj wszystkie pliki z folderu S. (Skasowanych plików nie można odzyskać.) ③ Wejdź do menu zabezpieczenia i ustaw hasło na „OFF".

Sposób wyświetlania folderu S

① Hasło nie jest ustawione ② Hasło jest ustawione ③ Podczas wprowadzania hasła/ zwolnienia hasła/odtwarzania ④ Zwolnienie hasła kończy się za 10 sekund

Ustawianie hasła

1 Naciśnij i przytrzymaj [FOLDER/- MENU] przez 1 sekundę lub dłużej. 2 Obróć [v], aby wybrać „S”, i naciśnij [/, ], aby potwierdzić. 3 Obróć [v], aby wybrać „On”, i naciśnij [1/1], aby potwierdzić. 4 ① Obróć [ɪzə] na cyfrę.

② Naciśnij [ ] , aby przejść do następnej cyfry.

Po wprowadzeniu czwartej cyfry naciśnij [▶/■], aby potwierdzić.

③ Naciśnij [STOP].

Aby zainicjalizować hasło, wybierz "OFF" w kroku 3 i wprowadź ustawione hasło. Aby poruszać się wśród cyfr, pochyl joystick w stronę [</>] w kroku 4.

Odtwarzanie z użyciem hasła

1 Naciśnij [FOLDER/- MENU], aby wybrać, 2 Obróć [v], aby wybrać plik, i naciśnij [▶], aby potwierdzić. 3 Wprowadź 4-cyfrowe hasło i naciśnij [▶/■].

Hasło zostanie chwilowo zwolnione i wybrany w folderze S plik odtworzy się.

Jeżeli hasło jest złe

Rozlegnie się dwukrotny dźwięk brzęczyka (→ strona 3) i pojawi się ponownie wyświetlenie wypadzania hasła.

Jeżeli hasło zgadza się, funkcja zabezpieczająca wykorzystująca hasło zostaje zawieszona na 10 minut. Jeżeli hasło zostanie zwolnione i przez 10 minut nie zostanie wykonana żadna operacja, hasło zostanie automatycznie włączone i nie będzie można odtwarzać plików z folderu S. Jeżeli złe hasło zostanie wprowadzone 5 razy z rzędu, urządzenie przestanie przyjmować wprowadzanie hasła na 15 minut.

MEMO

hasło

Dane techniczne

Zasilanie: Prąd stały 3,0 V (2 baterie rozmiaru AAA/LR03)

Moc wyjściowa: 300 mW (maks.)

Pasmo przenoszenia częstotliwości: Od 300 Hz do 5 000 Hz (tryb HQ)

Od 300 Hz do 3 400 Hz (tryb FQ)

Od 300 Hz do 2 700 Hz (tryb SP)

Stosunek sygnał/szum: 37 dB (tryb HQ)

Gniazdo wyjściowe: Słuchawki douszne, 0,3,5 mm; 0,5 mW 16 Ω

Gniazdo wejściowe: Mikrofon, 0 3,5 mm; 0,56 mV wtyczka z zasilaniem

Głośnik: 20 mm 8 Ω

Wymiary (szer. x wys. x głęb.)

Maks. wymiary: 39,3 mm x 105,5 mm x 17,2 mm

Wymiary obudowy: 38,8 mm x 105 mm x 14 mm

Masa:

Z bateriami suchymi: Ok. 60g

Bez baterii: Ok. 37g

Zakres temperatur roboczych: Od 0 °C do 40 °C

Pojemność pamięci: 64 MB

Czas pracy baterii:

[Podczas używania w temperaturze 25°C, na poziomej, stabilnej powierzchni]

Czas używania baterii może być krótszy w zależności od warunków.

Baterie	Tryb nagrywania		Odtwarzanie	Nagywanie
Baterie alkaliczne	Monofoniczny	HQ	12 godzin	21 godzin
Panasonic		FQ/SP	15 godzin	30 godzin

• Dane techniczne mogą ulec zmianie bez powiadomienia.

Konserwacja

Do czyszczenia nie używaj rozpuszczalników takich jak benzyna, rozpuszczalniki do farb i alkohol.

• Rozpuszczalniki mogą powodować wypaczenia obudowy i odpadanie pokrycia.
• Kurz i odciski palców wycieraj miękką, suchą szmatką. Jeśli urządzenie jest bardzo brudne, do czyszczenia użyj namoczonej w wodzie i dobrze wyżętej szmatki. Po usunięciu trudno usuwalnego brudu wytrzyj wilgoć suchą szmatką.
• Nie używaj detergentów kuchennych ani szmatek nasączonych czyszczącymi substancjami chemicznymi.

Czynności wykonywane przy okazji usług serwisowych polegające na sprawdzeniu działania, parametrów technicznych, czyszczeniu głowic i toru taśmy, regulacji i czyszczeniu mechanizmu, strojeniu programatorów, wymianie żarówek i bezpieczników - nie są zaliczane do ilości napraw stanowiących podstawę wymiany sprzętu zgodnie z §36, pkt.1.3. Uchwały Nr. 71 Rady Ministrów z 1983.06.13., opublikowanej w Monitorze Polskim Nr.21 z 1983.06.29.

Uszkodzenia mechaniczne, termiczne, chemiczne zewnętrznych części metalowych i z tworzyw sztucznych oraz sznury przyłączeniowe, słuchawkowe - nie podlegają gwarancji.

• Aby ograniczyć niebezpieczeństwo interferencji radiowej spowodowanej przez kable słuchawek nagłownych, dousznych lub mikrofonów, korzystaj wyłącznie z prawidłowego wyposażenia o kablach krótszych niż 3 m.
• Urządzenie może odbierać zakłócenia interferencyjne powodowane przez pracujące telefony komórkowe i inne urządzenia. Jeśli takie zakłócenia są odczuwalne, proszę zwiększyć odległość pomiędzy urządzeniem a telefonem komórkowym lub innym urządzeniem.

-Jeżeli widzisz następujące oznaczenia

Informacja dla użytkowników o pozbywaniu się urządzeń elektrycznych i elektronicznych (dotyczy gospodarstw domowych)

Przedstawiony symbol umieszczony na produktach lub dołączonej do nich dokumentacji informuje, że niesprawnych urządzeń elektrycznych lub elektronicznych nie można wyrzucać razem z odpadami gospodarczymi. Prawidłowe postępowanie w przypadku pozbycia się urządzeń elektrycznych lub

elektronicznych, utylizacja, ponownego użycia lub odzysku podzespołów polega na przekazaniu urządzenia do specjalistycznego punktu zbiórki, gdzie będzie przyjęte bezpłatnie. W niektórych krajach produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia.

Prawidłowa utylizacja urządzenia umożliwia zachowanie cennych zasobów i uniknięcie negatywnego wpływu na zdrowie i środowisko, które może być zagrożone przy nieodpowiednim postępowaniu z odpadami. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych.

Nieprawidłowa utylizacja odpadów zagrożona jest karami przewidzianymi w odpowiednich przepisach lokalnych.

Użytkownicy biznesowi w krajach Unii Europejskiej

W razie konieczności pozbycia się urządzeń elektrycznych lub elektronicznych, prosimy skontaktować się z najbliższym punktem sprzedaży lub z dostawcą, który udzieli dodatkowych informacji.

Pozbywanie się odpadów w krajach poza Unią Europejską

Taki symbol jest ważny tylko w Unii Europejskiej. W razie potrzeby pozbycia się niniejszego produktu prosimy skontaktować się z lokalnymi władzami lub ze sprzedawcą celem uzyskania informacji o prawidłowym sposobie postępowania.

Występuje niebezpieczeństwo wybuchu w przypadku nieprawidłowej wymiany baterii. Wymieniaj wyłącznie na ten sam lub równoważny typ zalecany przy produkcie. Pozbywaj się zużytych baterii w sposób zgodny z zaleceniami producenta.
