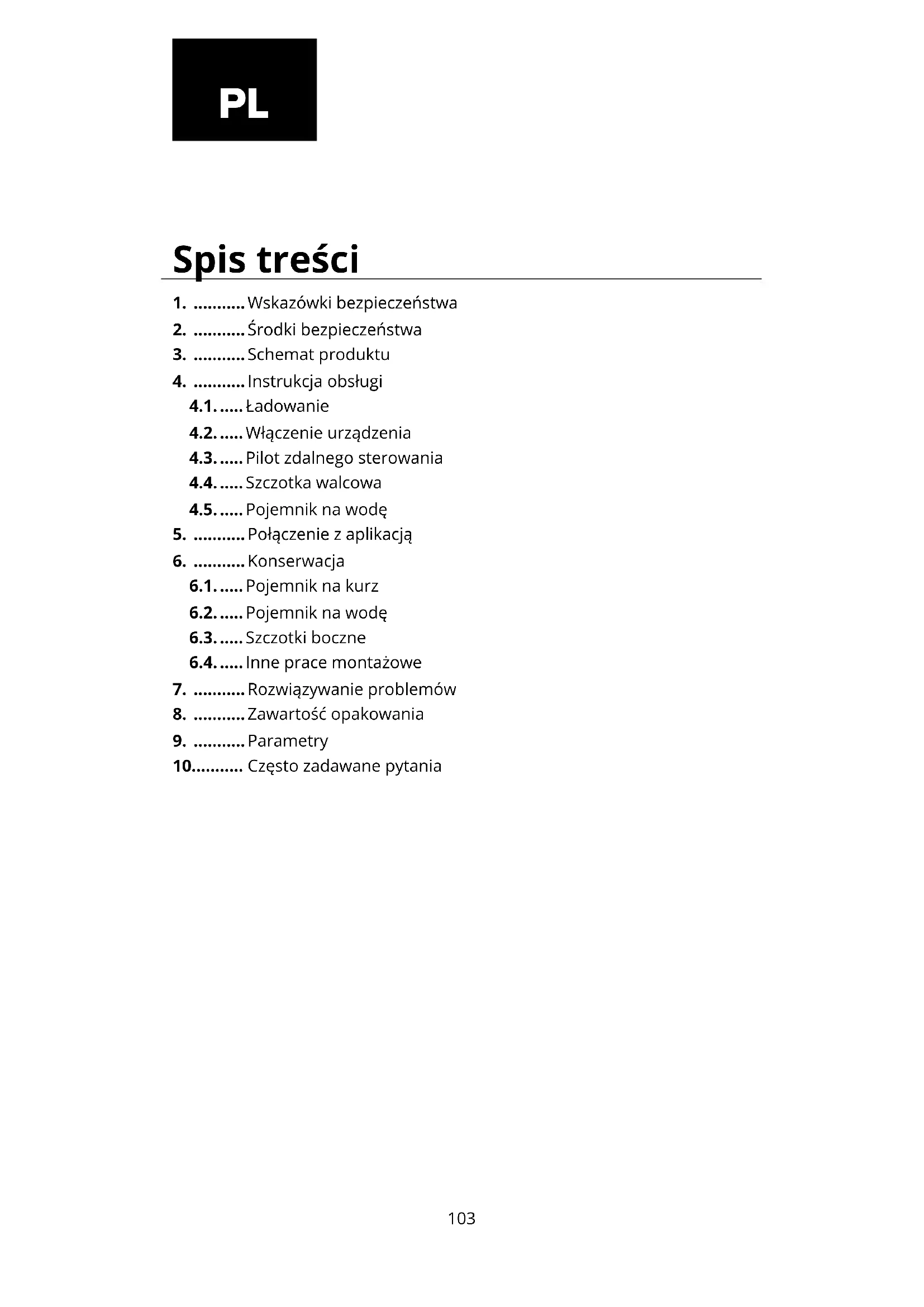

INSTRUKCJA OBSŁUGI ION Charles i7 Niceboy

5. ........... Pripojenie k aplikácii

1. ........... Wskazówki bezpieczeństwa

2. ........... Środki bezpieczeństwa

3. ........... Schemat produktu

4. ........... Instrukcja obsługi

4.1. ..... Ładowanie 4.2. ..... Włączenie urządzenia 4.3. ..... Pilot zdalnego sterowania 4.4. ..... Szczotka walcowa 4.5. ..... Pojemnik na wodę

5. ........... Połączenie z aplikacją

6. ........... Konserwacja

6.1. ..... Pojemnik na kurz 6.2. ..... Pojemnik na wodę 6.3. ..... Szczotki boczne 6.4. ..... Inne prace montażowe

7. ........... Rozwiązywanie problemów

8. ........... Zawartość opakowania

1. Wskazówki bezpieczeństwa

Przed rozpoczęciem używania produktu należy uważnie przeczytać instrukcję obsługi i zachować ją do późniejszego użytku.

• Produkt nie może być używany przez dzieci poniżej 8 lat. Jeśli jest to konieczne, należy zapewnić nadzór opiekuna. Nie wolno pozwolić dzieciom, aby jeździły na produkcie.

• Problemy mogące zaistnieć w czasie czyszczenia urządzenia, powinny być jak najwcześ- niej usunięte lub naprawione.

• Należy posprzątać kable zasilające i drobne przedmioty z podłogi, aby zapobiec zabloko- waniu się urządzenia w czasie czyszczenia.

• Krawędzie dywanu należy zagiąć do spodu dywanu oraz należy zapobiec dotykaniu podłogi przez zawieszone ranki, obrusy itp.

• Na brzegu podwyższonej strefy powinny zostać zainstalowane bariery ochronne zapobie- gające upadkowi produktu.

• W czasie używania produktu należy kierować się instrukcją obsługi. Należy używać wyłącznie akcesoriów zarekomendowanych lub sprzedawanych przez producenta.

• Należy upewnić się, iż napięcie zasilania odpowiada napięciu podanemu na podstawie.

• Należy używać tylko we wnętrzach, w środowisku domowym. Nie wolno używać na zewnątrz, w pomieszczeniach komercyjnych lub przemysłowych.

• Należy używać tylko oryginalnego akumulatora oraz stacji dokującej do doładowywania, które są specyczne dla danego producenta.

• Przed rozpoczęciem używania produktu należy upewnić się, że jest zainstalowany pojem- nik na kurz i materiały ltracyjne.

• Zabronione jest używanie produktu w miejscu używania otwartego ognia lub występowa- nia kruchych przedmiotów.

• Nie wolno używać produktu w ekstremalnie wysokiej (powyżej 40°C) albo bardzo niskiej (poniżej 5°C) temperaturze.

• Włosy, ubrania, palce i inne części ciała należy trzymać poza zasięgiem otwartych i pracu- jących części produktu.

• Nie wolno używać produktu na mokrej lub podmokłej powierzchni.

• Należy omijać takie przedmioty jak: – kamienie, papier. – palące się materiały, takie jak toner do drukarek lub kopiarek. – papierosy, zapałki, popiół lub inne materiały mogące spowodować pożar.

• Nie wolno kłaść przedmiotów przy wylocie ssania. Nie wolno używać urządzenia w stanie zablokowanego ssania. Z okolicy otworu ssącego należy usunąć kurz, watę, włosy itp., aby zapewnić ciągły obieg powietrza w otworze ssącym.

• Należy obchodzić się ostrożnie z kablem zasilającym, aby unikać jego uszkodzenia. Nie wolno używać kabla zasilającego do ciągania lub przyciągania urządzenia albo stojaka ładującego produkt.

• Kabel zasilający nie może być używany jako uchwyt.

• Nie wolno zaczepiać kabla zasilającego w drzwiach.

• Nie wolno przeciągać kabla przez ostre krawędzie i zagięcia.

• Nie wolno używać produktu w przypadku uszkodzenia kabla zasilającego, gniazda lub stacji dokującej.

• Nie wolno używać produktu, jeśli nie działa prawidłowo z powodu upadku, uszkodzenia, użycia na zewnątrz lub przedostania się wody. Aby zapobiec obrażeniom, należy przeka- zać uszkodzony produkt w celu naprawy do producenta lub jego działu obsługi posprze- dażowej.

• Przed czyszczeniem i konserwacją produktu należy wyłączyć produkt za pomocą wyłącz- nika.105

2. Środki bezpieczeństwa

Przed rozpoczęciem używania robota prosimy o przeczytanie poniższych wskazówek.

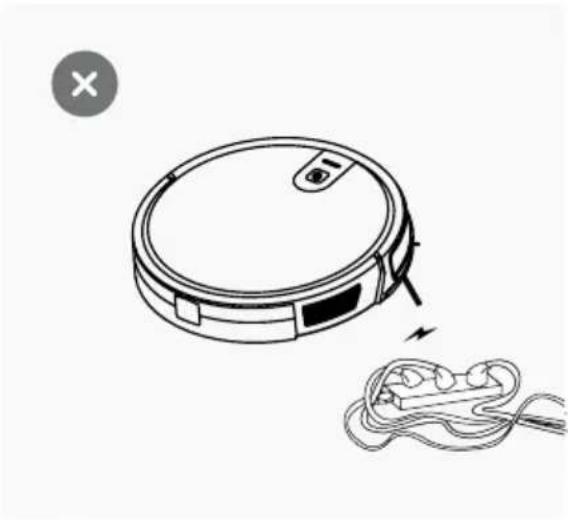

1. Przewody elektryczne i inny

sprzęt elektryczny porozrzucany na podłodze może spowodować uszkodzenie produktu. Przed użyciem należy go usunąć.

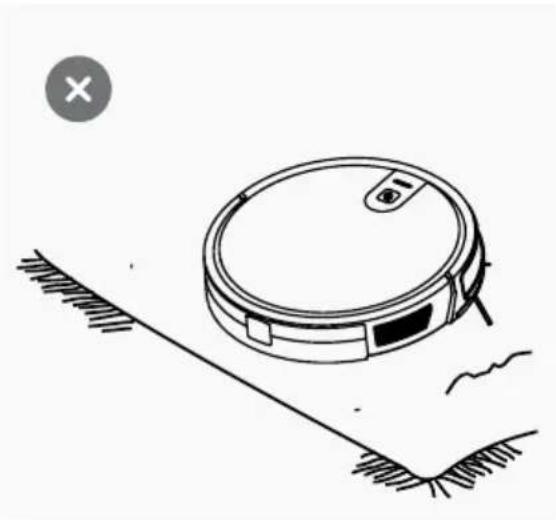

2. Frędzle dywanów należy

schować, albo pracować na dywanach z krótkim włosem.

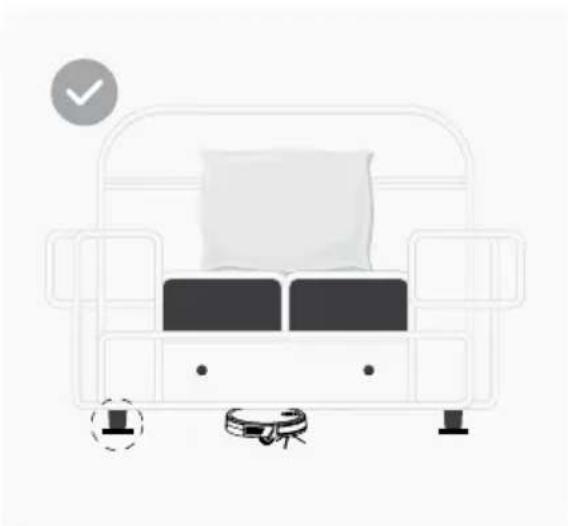

3. Szczelina mniejsza niż 8 cm pod

spodem mebli może spowodo- wać zaczepienie się produktu. W przypadku potrzeby pospr- zątania pod meblami, należy przesunąć meble.

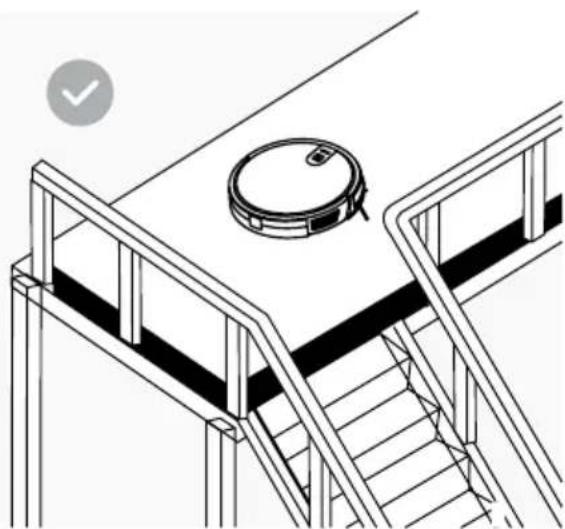

4. Aby zapewnić bezpieczną pracę

produktu, na skraju schodów powinna zostać umieszczona barierka ochronna.106

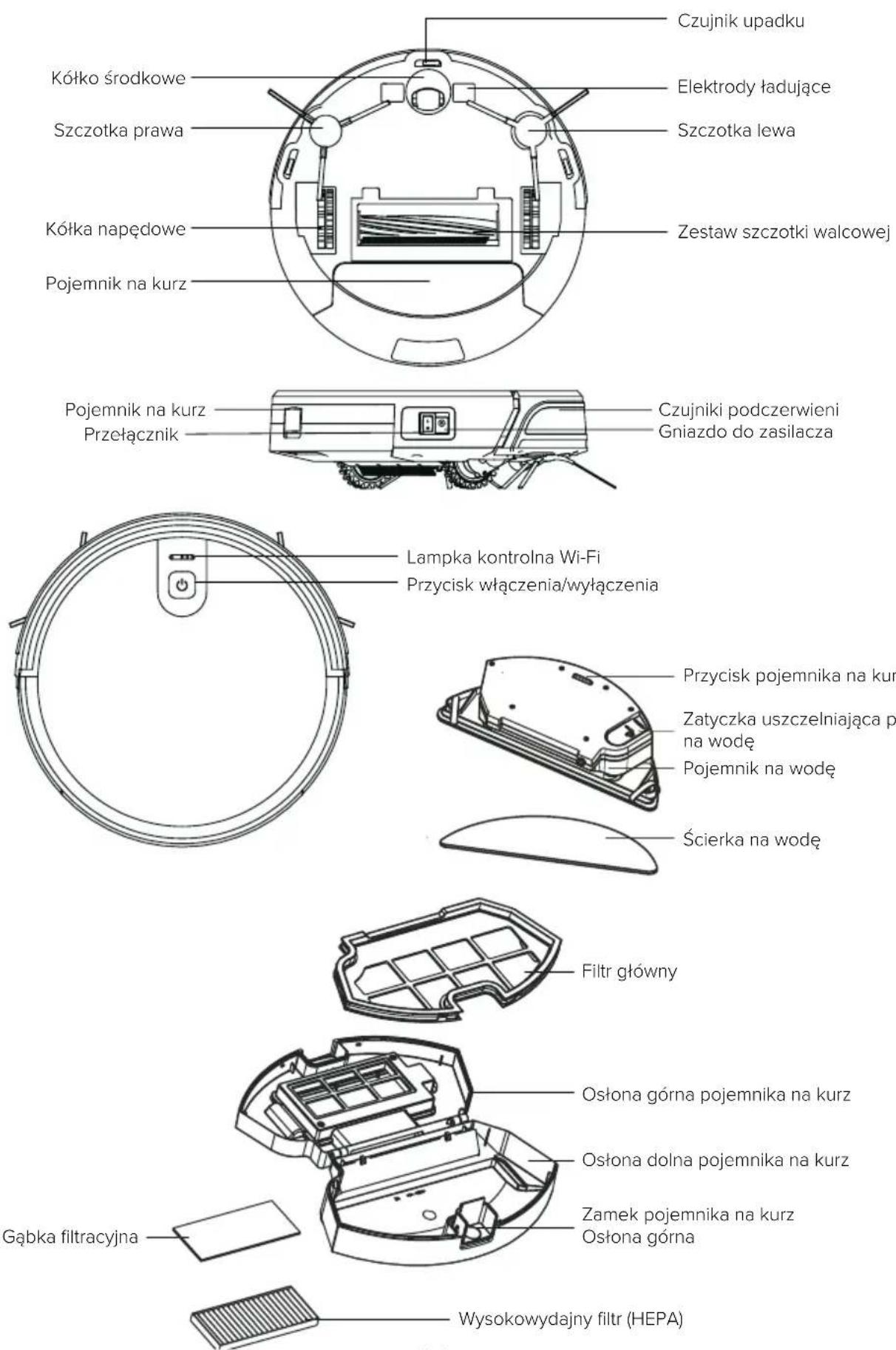

3. Przedstawienie produktu

Lampka kontrolna Wi-Fi Kółko środkowe Filtr główny Osłona górna pojemnika na kurz Gąbka filtracyjna Pojemnik na kurz Pojemnik na wodę Ścierka na wodę Przełącznik Kółka napędowe Szczotka prawa Pojemnik na kurz Przycisk włączenia/wyłączenia Czujnik upadku Elektrody ładujące Czujniki podczerwieni Szczotka lewa Gniazdo do zasilacza Przycisk pojemnika na kurz Zatyczka uszczelniająca pojemnika na wodę Osłona dolna pojemnika na kurz Zamek pojemnika na kurz Osłona górna Wysokowydajny filtr (HEPA) Zestaw szczotki walcowej107

3. Przedstawienie produktu

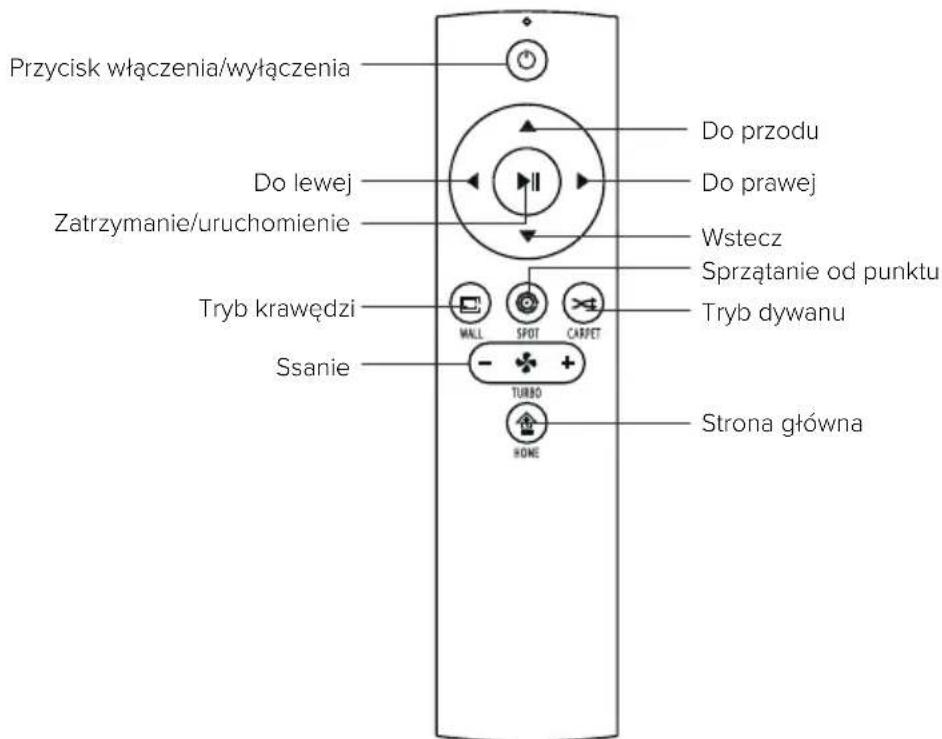

Przycisk włączenia/wyłączenia Do lewej Zatrzymanie/uruchomienie Tryb krawędzi Ssanie Do przodu Do prawej Wstecz Sprzątanie od punktu Tryb dywanu Strona główna

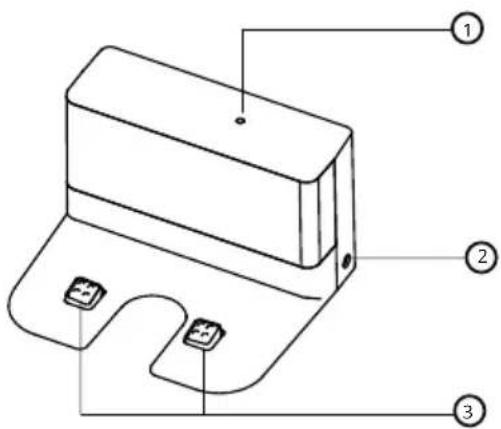

3. Elektrody ładujące108

4. Instrukcja obsługi

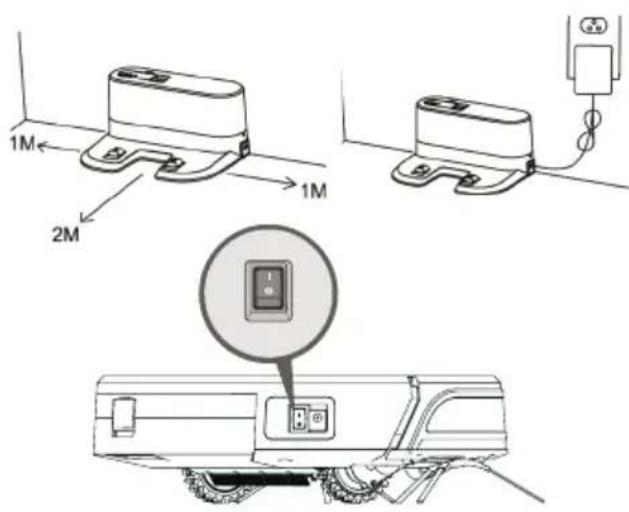

ładującego. Umieść stojak ładujący równolegle do ściany. Nie umieszczaj żadnych przedmiotów w odległości 1 m od lewej i prawej strony, oraz z przodu w odległości 2 m. Baza nie powinna znajdować się koło przedmiotów o mocnej powierzchni odbijającej (lustra)

4.1.2. Włączenie urządzenia

Urządzenie włącza się przyciskiem start/pauza. Po każdym użyciu zalecamy pozostawienie urządzenia w stojaku ładującym, zamiast wyłączać go natychmiast, aby mieć pewność, że następnym razem będzie ono w pełni naładowane do nowego sprzątania.

4.1.3. Stacja ładująca

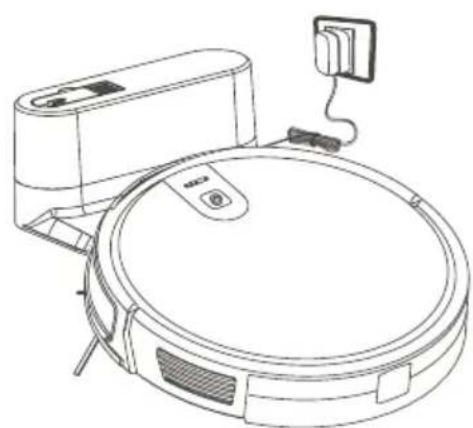

• Umieść robota w bazie ładującej.

• Włącz robota za pomocą przycisku włączania na górnej stronie urządzenia – robot przejdzie do trybu czujności.

• Miganie czerwonej lampki kontrolnej sygnalizuje potrzebę naładowania akumulatora.

• Migające światło niebieskie sygnalizuje ładowanie. Gdy miganie światła niebieskiego ustanie, oznacza to zakończenie ładowania.

• Przed pierwszym użyciem ładuj urządzenie przez ponad 6 godzin. 4.2. Pilot zdalnego sterowania

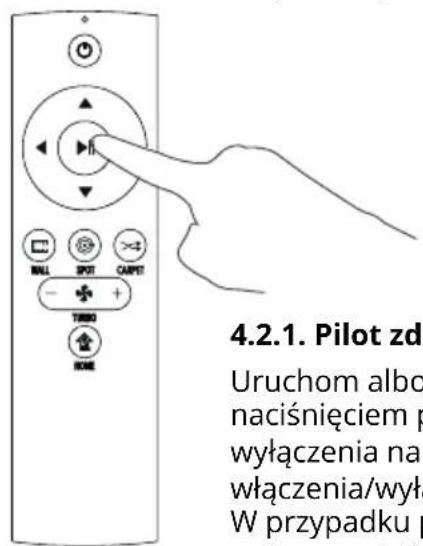

4.2.1. Pilot zdalnego sterowania

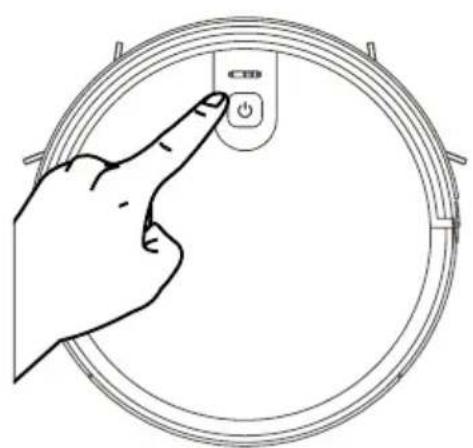

Uruchom albo zatrzymaj robota naciśnięciem przycisku włączenia/ wyłączenia na robocie albo przycisku włączenia/wyłączenia/pauzy na pilocie. W przypadku potrzeby wybrania innego trybu, przejdź do części „Wybór trybu“.109

4. Instrukcja obsługi

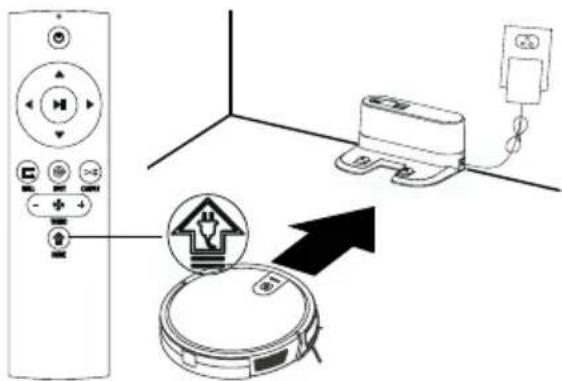

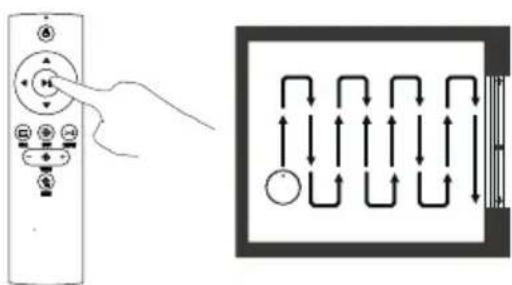

Aby urządzenie dostosowało się do rozmaitych warunków powierzchni i zapewniało doskonałe czyszczenie, wykorzystuje serię trybów czy- szczenia, które można wybrać wg potrzeby za pomocą pilota zdalnego sterowania. Za pomocą pilota, jak również aplikacji mobilnej, można pr- zełączać bezpośrednio pomiędzy trybami. Przed włączeniem trybu należy upewnić się, że pierś- cień wokół przycisku świeci na niebiesko oraz że jednostka główna jest w stanie obudzonym. Jeśli jednostka główna nie jest obudzona, obudź ją, naciskając krótko przycisk włącz/wyłącz. Tryb sprzątania od konkretnego punktu Nadaje się do sprzątania powierzchni zanieczy- szczonych w konkretnych, skoncentrowanych miejscach. Sprzątanie skupia się na wyraźnie zanieczyszczonych miejscach, od których robot kontynuuje sprzątanie w trasie o kształcie spirali. Tryb krawędzi Nadaje się do sprzątania narożników w pomie- szczeniach. Urządzenie czyści wzdłuż określo- nego obwodu (np. ściany) i powraca do stojaka ładującego zgodnie z trasą. Tryb domowy W trakcie czyszczenia może zabraknąć energii w akumulatorze urządzenia. Urządzenie wtedy automatycznie powraca do stacji ładującej. Jeśli chcesz odesłać urządzenie ręcznie do stacji ładującej, możesz nacisnąć przycisk "Dom" albo dwukrotnie przycisk "Zasilanie" na górnej stronie urządzenia, aby powróciło ono do stacji dokującej w celu naładowania się. Ustawienie mocy ssania Naciśnij przycisk "Turbo" na pilocie. Istnieją trzy tryby ssania (Mocny/Standardowy/Słaby). Tryb standardowy można wykorzystać do codzienne- go sprzątania, natomiast tryb mocny zwiększa moc ssania, zaś tryb słaby zmniejsza poziom hałasu. Tryb słabego ssania można wykorzystać do czyszczenia podłóg drewnianych i ceramicz- nych, tryb standardowy służy do normalnego posprzątania w domu, natomiast z trybu mocnego można skorzystać do czyszczenia dywanów.110

4. Instrukcja obsługi

4.4. Pojemnik na wodę Urządzenie jest wyposażone w pojemnik na wodę do zmywania podłogi. Po skończeniu odkurzania można zamienić pojemnik na kurz na zestaw z pojemnikiem na wodę. Sposób czyszczenia znajduje się w części "Konserwacja" niniejszego podręcznika. Nie używaj zestawu pojemnika na wodę do dywanów. Podczas czyszczenia przy użyciu ścierki, zagnij krawędź dywanu, aby zapobiec zanieczyszczeniu dywanu ciałami obcymi ze ścierki. W czasie czyszczenia uważaj na śliską podłogę, dolewaj wody we właściwym czasie, albo zakończ zmywanie. Aby dolać wody, trzeba wyjąć pojemnik na wodę. Podczas ładowania pamiętaj o tym, aby wyjąć zestaw z pojemnikiem na wodę.

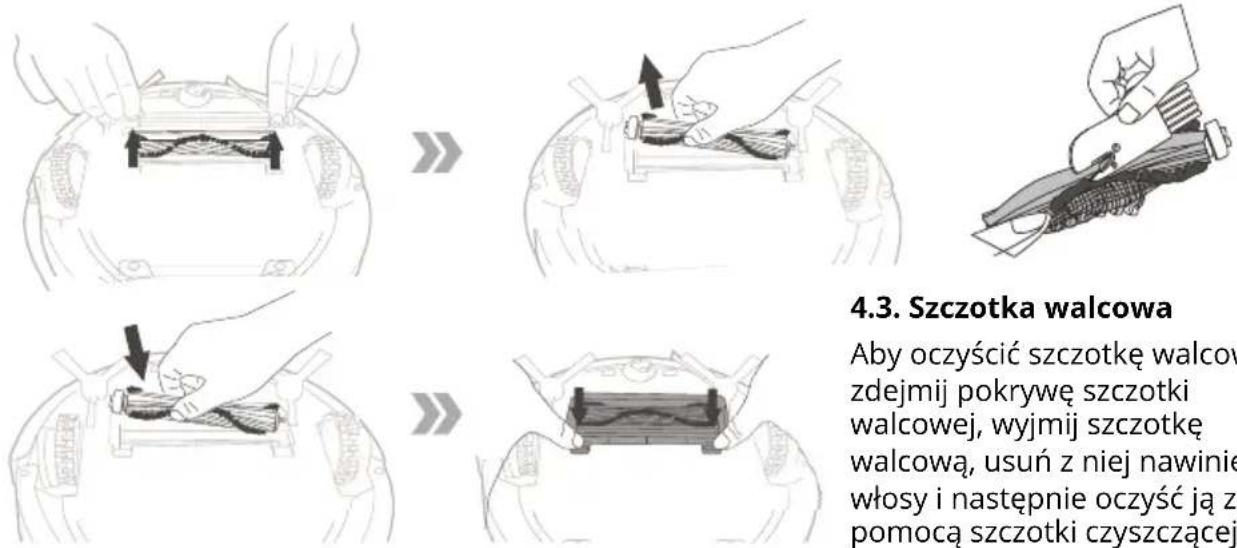

Otwórz pojemnik na wodę (zob. rysunek) i wlej do pojemnika wystarczającą ilość wody. 4.3. Szczotka walcowa Aby oczyścić szczotkę walcową, zdejmij pokrywę szczotki walcowej, wyjmij szczotkę walcową, usuń z niej nawinięte włosy i następnie oczyść ją za pomocą szczotki czyszczącej.

2. Zamocowanie ścierki do

dolnej części pojemnika. Zamknij osłonę dopływu i zamocuj ścierkę.

3. Instalacja zestawu

pojemnika na wodę Naciśnij przycisk, aby zwolnić pojemnik na kurz. Z tyłu urządzenia wyjmij pojemnik na kurz, zamieniając go na zestaw pojemnika na wodę.

Włącz dowolny tryb sprzątania wg potrzeby, a urządzenie wykona czyszczenie oraz zmywanie.111

5. Połączenie z aplikacją

1. Pobierz aplikację, skanując kod QR za pomocą telefonu, albo wyszukaj i pobierz "Niceboy

ION" w sklepie z aplikacjami mobilnymi. Przed skorzystaniem z funkcji przekonaj się, że Twój telefon jest połączony z siecią Wi-Fi.

2. Otwórz aplikację "Niceboy ION" i zarejestruj nowe konto albo zaloguj się na konto

3. Po ustawieniu hasła przejdź na następny krok "Dodaj urządzenie".

4. Kliknij na "Roboty sprzątające"

5. Kliknij na "Charles i7".

6. Włącz przycisk zasilania z boku urządzenia (1 – WŁĄCZONE; 0 – WYŁĄCZONE), jak jest

pokazane na rysunku.

7. Zabrzmi dźwięk startowy; następnie naciśnij i przytrzymaj przez ponad 3 sekundy

przycisk włączenia/wyłączenia na panelu, aż zabrzmi sygnał akustyczny i wskaźnik LED Wi-Fi będzie migał.

8. Upewnij się, że znasz nazwę Twojej sieci domowej Wi-Fi, wprowadź hasło do Wi-Fi i kliknij

na NASTĘPNY (uwaga: robota można podłączyć tylko do sieci Wi-Fi 2,4 GHz), jak jest pokazane na rysunku.

9. Upewnij się, że wskaźnik LED Wi-Fi miga, zaznacz "Potwierdzić szybkie miganie

wskaźnika", a po pomyślnym dodaniu urządzenia kliknij na NASTĘPNY, aby połączyć się z siecią, oraz na ZAKOŃCZ.

10. Podłączanie urządzenia do sieci Wi-Fi może zająć kilka lub kilkadziesiąt sekund w

zależności od siły sygnału. Po pomyślnym podłączeniu urządzenia wyświetla się interfejs obsługi. Resetowanie Wi-Fi: Po upływie czasu na podłączenie albo przed podłączeniem innego telefonu, najpierw włącz robota, w ciągu 10 sekund od podłączenia naciśnij i przytrzymaj przez 5 sekund przycisk Wyłącz/Włącz, aż zabrzmi sygnał akustyczny, co spowoduje usunięcie dotychczasowego telefonu z aplikacji i można podłączyć robota do sieci Wi-Fi za pomocą innego telefonu. Dalej należy postępować, jak jest opisane wyżej. Aplikacja oferuje zdalną obsługę oraz wykorzystanie zaawansowanych funkcji robota sprzątającego.112

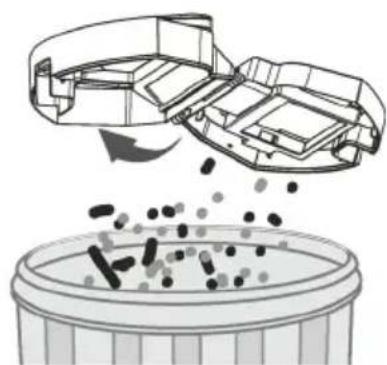

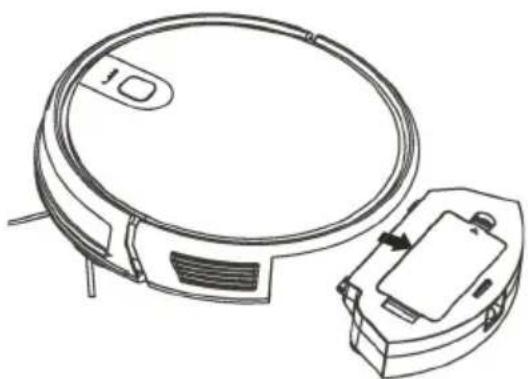

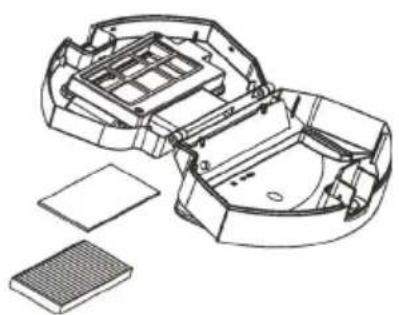

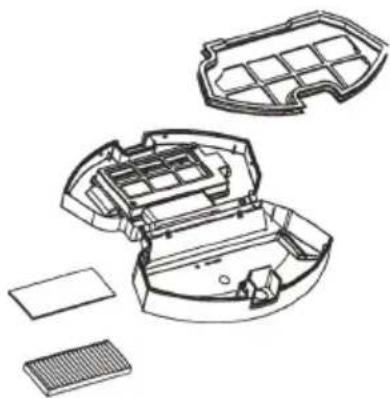

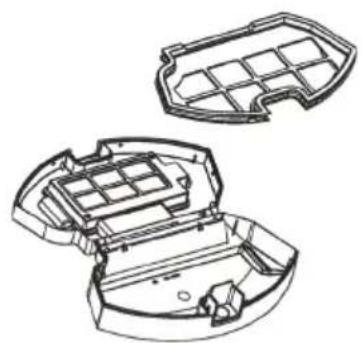

6.1. Pojemnik na kurz i ltr Przed rozpoczęciem czyszczenia i konserwacji urządzenia oraz jego akcesoriów wyłącz robota i odłącz stojak ładujący. Wyjmij pojemnik na kurz, otwórz osłonę pojemnika na kurz i oczyść go. Wyjmij ltr kurzu. Nie zaleca się mycia ltra HEPA. Stuknij kilka razy w ltr HEPA, aby usunąć kurz. Przepłucz pojemnik na kurz oraz ltr główny, następnie wszystko dokładnie osusz. W trakcie używania zadbaj o to, aby pojemnik był suchy.113

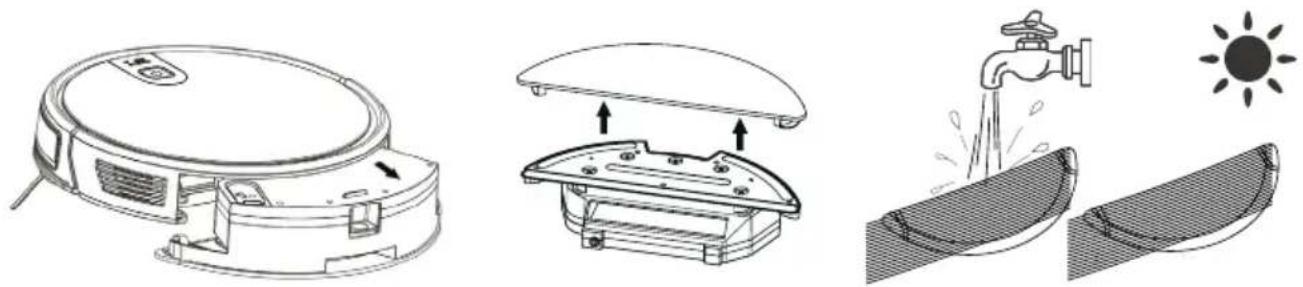

6.2. Pojemnik na wodę Czyszczenie ścierki do wody

• Wyjmowanie: Po zakończeniu zmywania podłogi wyjmij pojemnik na wodę i zdejmij ścierkę

• Konserwacja: Opłucz i osusz ścierkę do wody Czyszczenie pojemnika na wodę

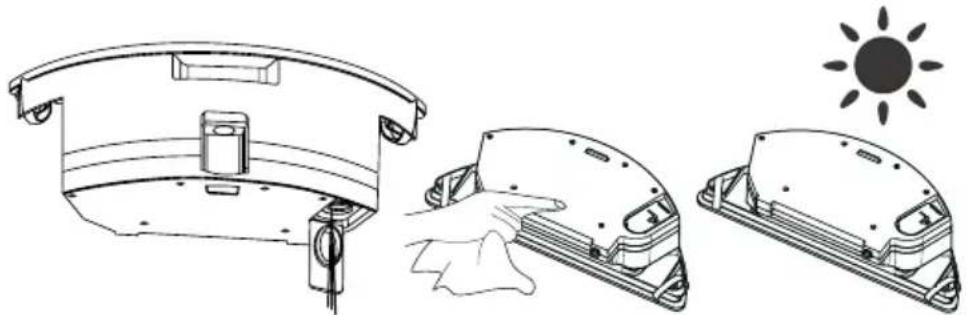

• Wyjmowanie: Po zmywaniu podłogi wyjmij pojemnik na wodę, zdejmij ścierkę do wody i wylej pozostałą wodę z pojemnika.

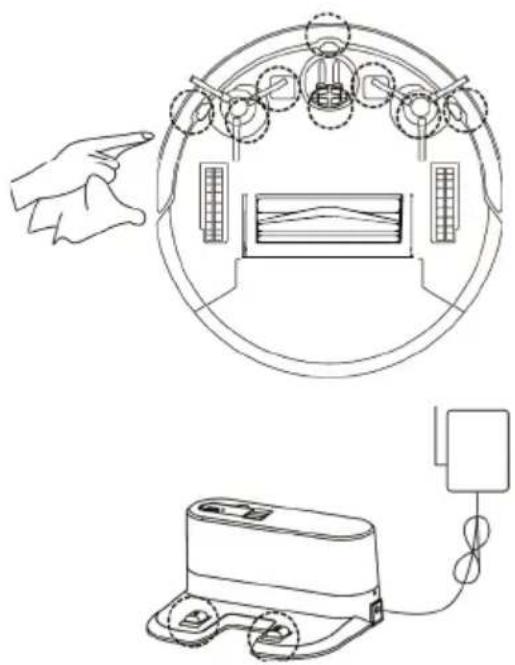

• Konserwacja: Pozostaw pojemnik na wodę do osuszenia poza robotem. 6.3. Szczotki boczne Czyszczenie szczotek bocznych Wyjmij szczotki boczne i przetrzyj je czystą ścierką. 6.4. Pozostałe elementy W przypadku nienormalnego ruchu robota oczyść kółko środkowe z włosów i innych zanieczyszczeń. Oczyść czujnik, aby zapewnić jego czułość. Do czyszczenia elektrod ładujących użyj suchej ścierki.114

7. Rozwiązywanie problemóv

Przyczyna problemu Wskazania na wyświetlaczu Komunikat w aplikacji Rozwiązanie Szczotka boczna Czerwone światło świeci się Sprawdź, czy szczotki boczne nie są zablokowane Oczyść szczotkę boczną Usterka wentylatora Czerwone światło świeci się Błąd chłodzenia silnika Przed użyciem zaczekaj godzinę Szczotka walcowa Czerwone światło świeci się Sprawdź, czy szczotki walcowe są zainstalowane prawidłowo Sprawdź, czy szczotka walcowa znajduje się we właściwym miejscu Brak pojemnika na kurz Czerwone światło świeci się Sprawdź, czy pojemnik na kurz jest prawidłowo zainstalowany Sprawdź, czy pojemnik na kurz znajduje się w swoim miejscu Usterka rozpoznania podłogi Światło czerwone miga Proszę sprawdzić, czy kółka stoją na podłodze Oczyść czujnik podłogi i upewnij się, że nie jestem podniesiony. Przerwanie sprzątania Światło czerwone miga Pomóż mi proszę, zablokowałem się Proszę przenieść robota w wolne miejsce Bateria rozładowana Światło czerwone miga Rozładowany akumulator, naładuj mi go proszę Przenieś robota ręcznie z powrotem do stacji ładującej Nieprawidłowe ładowanie Światło czerwone miga Proszę, włącz wyłącznik zasilania, aby naładować Proszę, włącz wyłącznik ładowania Awaria żyroskopu Światło czerwone miga Usterka nawigacji, proszę mnie zrestartować Włącz wyłącznik ponownie115

8. Zawartość opakowania

1. Robot sprzątający

3. Pilot zdalnego sterowania

5. Szczotki boczne 4 szt.

6. Filtr HEPA 2 szt.

7. Szczotka czyszcząca

8. Taśma magnetyczna

10. Instrukcja obsługi

Model produktu Charles i7 Wejście DC 14.8 V Moc 30 W Pojemność akumulatora DC 14.8 V Li-ion 2600 mAh Objętość pojemnika na kurz 0.6 l Czas czyszczenia 120 min. Czas ładowania 300 min. Baterie DC 3 V (AAA) Sposób sterowania zdalnego Podczerwone Odległość nadawania i odbioru <5 M Wi-Fi 2.4 – 2.5 GHz; 5.15-5.875 GHz; 5.925 GHz-7.125 GHz Wejście 100–240 V/50–60 Hz Wyjście 19 V/0.6 A Przed pierwszym użyciem włóż do pilota 2 baterie AAA. Upewnij się, że dodatni i ujemny biegun baterii zgadzają się z oznaczeniami w komorze baterii. Żywotność baterii lub akumulatora, które mogą być dołączone do produktu, wynosi sześć miesięcy, ponieważ jest to materiał eksploatacyjny. Niewłaściwa obsługa (długotrwałe ładowanie, zwarcie, uszkodzenie przez inny przedmiot itp.) może prowadzić na przykład do pożaru, przegrzania lub wycieku baterii. W przypadku urządzenia radiowego, które celowo transmituje fale radiowe, instrukcje i informacje dotyczące bezpieczeństwa obejmują informacje o wszystkich pasmach częstotliwości, w których działa urządzenie radiowe, oraz o maksymalnej mocy częstotliwości radiowej nadawanej w paśmie częstotliwości, w którym działa urządzenie radiowe. Podręcznik w postaci elektronicznej można pobrać ze strony www.niceboy.eu w sekcji wsparcia. RTB Media s.r.o. niniejszym oświadcza, że typ urządzenia radiowego CHARLES i7 jest zgodny z dyrektywami: 2014/53/UE, 2014/30/UE, 2014/35/UE i 2011/65/UE. Pełna treść Deklaracji Zgodności UE jest do dyspozycji na stronie internetowej: https://niceboy.eu/cs/podpora/prohlaseni-o-shode-mM38CtmYvX693lHvvu4CWpk3vJGrvnC117

10. Często zadawane pytania

Zainstaluj prawą szczotkę boczną w prawym dolnym otworze montażowym urządzenia, lewą szczotkę w lewym dolnym otworze montażowym, i upewnij się, że obie szczotki są prawidłowo zamontowane w swoim miejscu. Pytanie: Co robić, gdy siła ssania jest słaba? Odpowiedź: Najpierw sprawdź, czy pojemnik na kurz nie jest pełny oraz czy robot jest w pełni naładowany. W przypadku pustego pojemnika i w pełni naładowanego akumulatora spróbuj przełączyć robota na wyższy stopień ssania. W przypadku zanieczyszczeń trudnych do zbierania, spróbuj posprzątać w trybie sprzątania od wyznaczonego punktu. Pytanie: Co robić, gdy moja ładowarka ma problemy z naładowaniem robota? Odpowiedź: Przed rozpoczęciem ładowania upewnij się, że stojak ładujący jest podłączony do sieci elektrycznej i sprawdź, czy kabel elektryczny jest podłączony do stojaka ładującego. Pytanie: Co robić, gdy robot nie może znaleźć stojaka ładującego? Odpowiedź: Stojak ładujący powinien być umieszczony przy ścianie i powinna być zachowana wolna przestrzeń co najmniej 1 metr po każdej stronie urządzenia oraz 2 metry z przodu. Czasami wystarczy ustawić go z powrotem ręcznie. Pytanie: Co robić, gdy pilot zdalnego sterowania nie działa? Odpowiedź: 1. Efektywna odległość pilota do sterowania urządzeniem wynosi 5 metrów. Upewnij się, że pilot jest skierowany w urządzenie.

2. W przypadku rozładowania się baterii wymień ją na nową.

3. Upewnij się, że wyłącznik urządzenia jest włączony oraz że

moc urządzenia jest wystarczająca do tego, aby zakończyć operację.

4. Proszę przetrzeć nadajnik podczerwieni pilota oraz

odbiornik podczerwieni ROBOTA czystą suchą ścierką. Pytanie: Dlaczego po zakończeniu czyszczenia urządzenie znowu ładuje się? Odpowiedź: Czas pracy urządzenia różni się w zależności od stopnia złożoności pomieszczenia, ilości zanieczyszczeń oraz trybu sprzątania..118 INFORMACJE DLA UŻYTKOWNIKÓW DOTYCZĄCA UTYLIZACJI SPRZĘTU ELEKTRYCZNEGO I ELEKTRONICZNEGO (GOSPODARSTWA DOMOWE) Symbol widniejący na produkcie albo w dokumentacji towarzyszącej oznacza, że zużytego sprzętu elektrycznego lub elektronicznego nie wolno likwidować razem z odpadami komunalnymi. W celu należytej utylizacji sprzętu należy oddać go w wyznaczonym punkcie zbiórki, gdzie zostanie on bezpłatnie odebrany. Prawidłowa utylizacja produktu pomaga zachować cenne zasoby naturalne i wspiera procesy zapobiegania potencjalnym ujemnym skutkom wobec środowiska i zdrowia człowieka, jakie mogłyby mieć miejsce w przypadku nieprawidłowej utylizacji odpadów. Po więcej informacji należy zwrócić się do lokalnego urzędu lub najbliższego punktu zbiórki. Niewłaściwy sposób utylizacji odpadów tego rodzaju może skutkować nałożeniem kar pieniężnych zgodnie z przepisami danego kraju. Informacje dla użytkowników dotyczące utylizacji sprzętu elektrycznego i elektronicznego. (rmy i przedsiębiorstwa) W celu prawidłowej utylizacji sprzętu elektrycznego i elektronicznego używanego przez rmy i przedsiębiorstwa należy zwrócić się do producenta lub importera produktu. Udzieli on informacji na temat sposobów utylizacji produktu, a w zależności od daty wprowadzenia urządzenia elektrycznego do obrotu, poinformuje, na kim ciąży obowiązek nansowania utylizacji urządzenia elektrycznego. Informacje dotyczące utylizacji w pozostałych krajach, poza Unią Europejską. Powyższy symbol obowiązuje tylko w krajach Unii Europejskiej. Aby uzyskać szczegółowe informacje dotyczące utylizacji sprzętu elektrycznego i elektronicznego, należy zwrócić się do odpowiednich urzędów w Państwa kraju albo do sprzedawcy sprzęt.119 Kazalo
