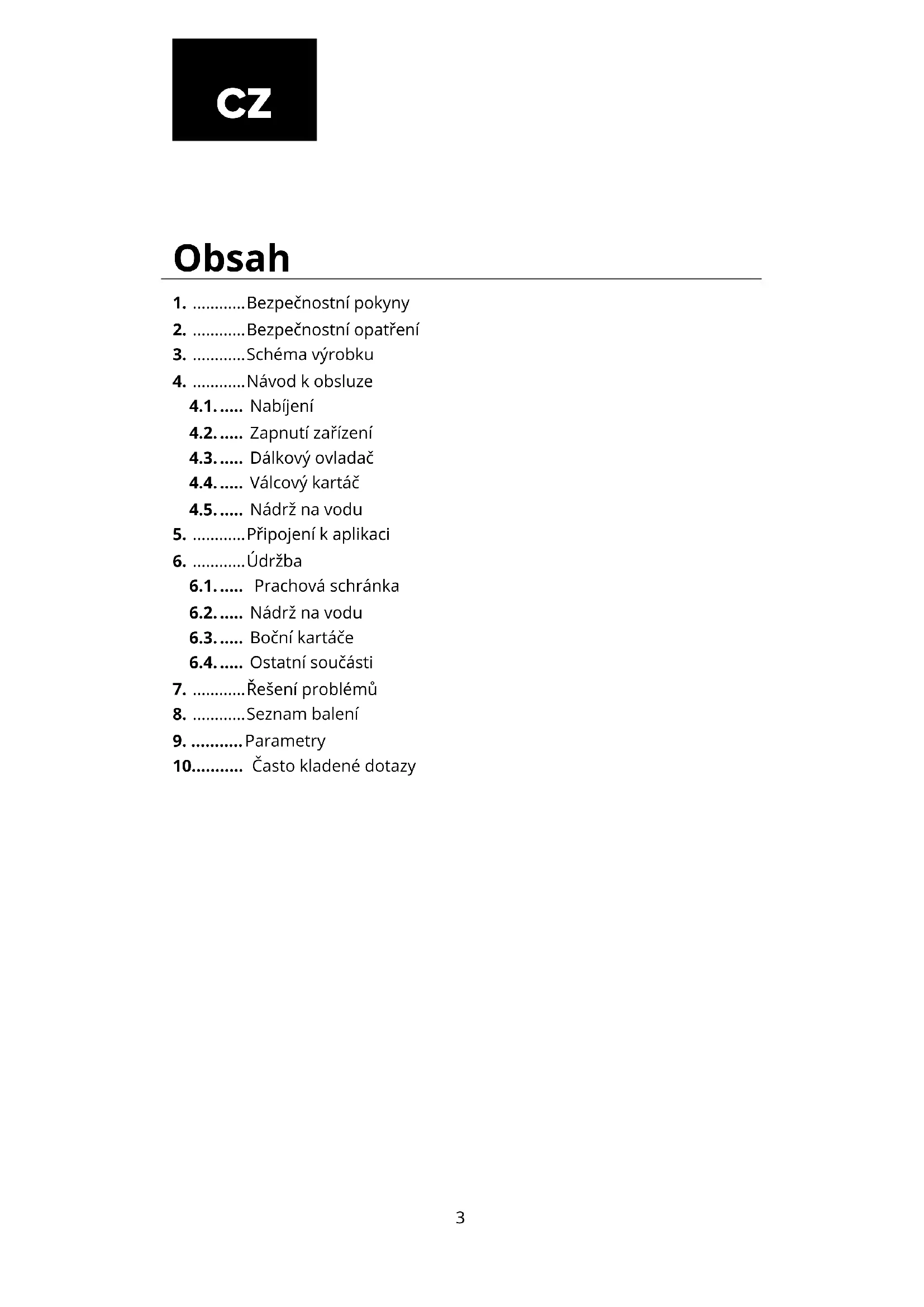

NÁVOD K OBSLUZE ION Charles i7 Niceboy

1. ............ Bezpečnostní pokyny

2. ............ Bezpečnostní opatření

3. ............ Schéma výrobku

4. ............ Návod k obsluze

4.1. ..... Nabíjení 4.2. ..... Zapnutí zařízení 4.3. ..... Dálkový ovladač 4.4. ..... Válcový kartáč 4.5. ..... Nádrž na vodu

5. ............ Připojení k aplikaci

6. ............ Údržba

6.1. ..... Prachová schránka 6.2. ..... Nádrž na vodu 6.3. ..... Boční kartáče 6.4. ..... Ostatní součásti

7. ............ Řešení problémů

8. ............ Seznam balení

1. Bezpečnostní pokyny

Před použitím výrobku si pečlivě přečtěte návod k obsluze a uschovejte jej pro případnou potřebu.

• Výrobky nemohou používat děti mladší 8 let. Pokud je to nutné, musí tak být učiněno pod dohledem opatrovníka. Nedovolte dětem, aby na výrobku jezdily.

• Problémy, které mohou vzniknout při čištění zařízení, by měly být co nejdříve odstraněny nebo opraveny.

• Ukliďte napájecí kabely a drobné předměty na podlaze, abyste zabránili zablokování zařízení během čištění.

• Okraje koberce ohněte ke spodní straně koberce a zabraňte tomu, aby se zavěšené záclony, ubrusy apod. dotýkaly země.

• Na okraji vyvýšeného prostoru by měly být nainstalovány ochranné zábrany, které zabrání pádu výrobků.

• Při používání výrobku postupujte podle návodu k použití. Používejte pouze příslušenství doporučené nebo prodávané výrobcem.

• Ujistěte se, že napájecí napětí odpovídá napětí uvedenému na podstavci.

• Používejte pouze ve vnitřním domácím prostředí. Nepoužívejte ve venkovních, komerčních nebo průmyslových prostorách.

• Používejte pouze originální dobíjecí baterie a nabíjecí dokovací stanice, které jsou doporučené výrobcem.

• Před použitím výrobků se ujistěte, že je nainstalována prachová schránka a lty.

• Použití výrobku v prostředí s otevřeným ohněm nebo křehkými předměty je zakázáno.

• Nepoužívejte výrobek v extrémním horku (nad 40 °C) nebo ve velkém chladu (pod 5 °C).

• Udržujte vlasy, oblečení, prsty a jiné části těla mimo dosah otevřených a provozních částí výrobku.

• Nepoužívejte výrobek na mokré nebo podmáčené ploše.

• Vyhněte se předmětům, jako např: – kameny, papír. – Hořlavým materiálům, jako je toner do tiskáren nebo kopírek. – Cigaretám, zápalkám, popelu nebo jiným předmětům, které mohou způsobit požár.

• Nepokládejte předměty k výstupu sání. Nepoužívejte zařízení, pokud je sání zablokováno. U sacího otvoru odstraňte prach, vatu, vlasy apod. a zajistěte tak plynulou cirkulaci vzduchu v sacím otvoru.

• Napájecí kabel používejte opatrně, aby nedošlo k jeho poškození. Nepoužívejte napájecí kabel k tahání nebo přitahování zařízení anebo nabíjecího stojanu výrobku.

• Nepoužívejte napájecí kabel jako úchyt.

• Nezavírejte napájecí kabel do dveří.

• Netahejte napájecí kabel za ostré rohy a záhyby.

• Nepoužívejte výrobek, pokud je poškozený napájecí kabel, zásuvka nebo nabíjecí dok.

• Nepoužívejte výrobek, pokud nefunguje správně v důsledku pádu, poškození, venkovního použití nebo vniknutí vody. Aby nedošlo ke zranění, měl by výrobek opravit výrobce nebo jeho poprodejní servis.

• Před čištěním a údržbou výrobku vypněte spínač výrobku.5

2. Bezpečnostní opatření

Před použitím vysavače si prosím přečtěte následující pokyny.

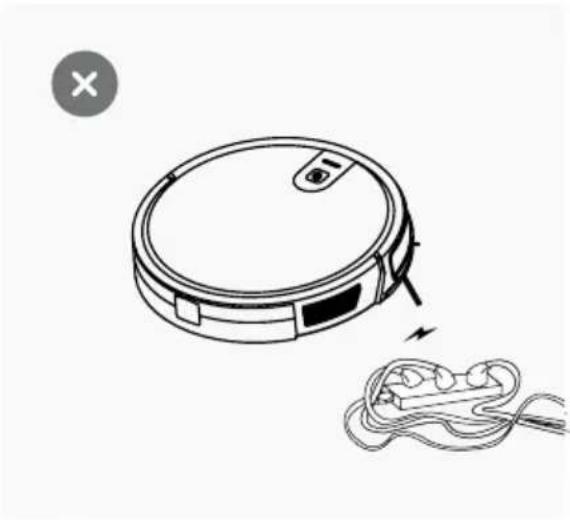

1. Elektrická vedení a další

elektrozařízení rozptýlené na zemi mohou způsobit poškození výrobku. Před použitím je třeba je odstranit.

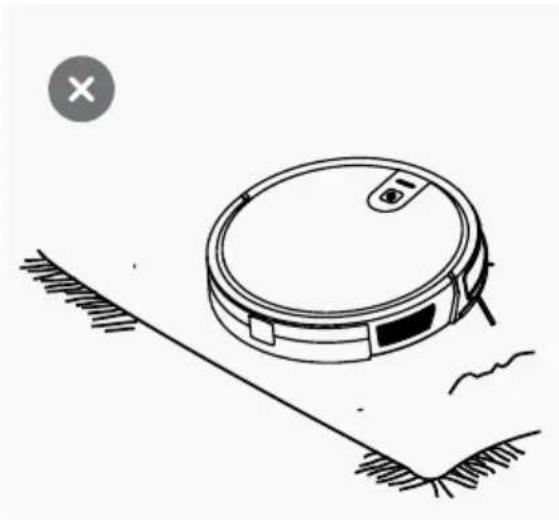

2. Střapce koberců srolujte nebo

pracujte na kobercích s krátkým vláknem.

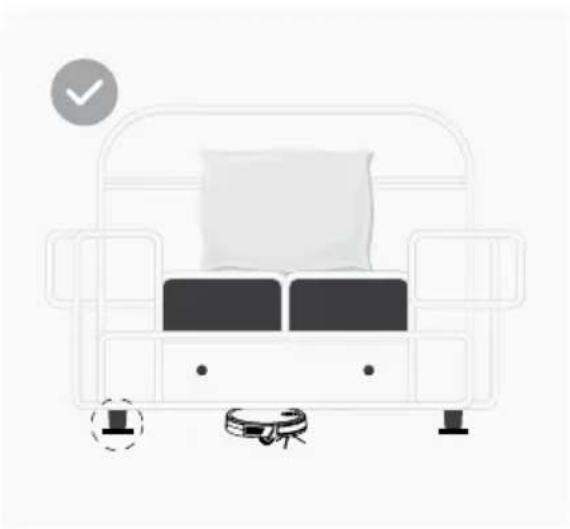

3. Mezera menší než 8 cm na

spodní straně nábytku může výrobek zachytit. Pokud potřebujete vysát prostor pod nábytkem, nábytek přesuňte.

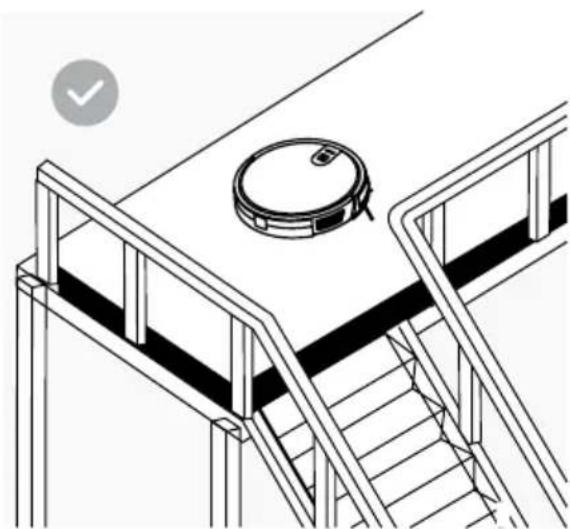

4. Na okraji schodiště by mělo být

umístěno ochranné zábradlí, aby byl zajištěn bezpečný provoz výrobku.6

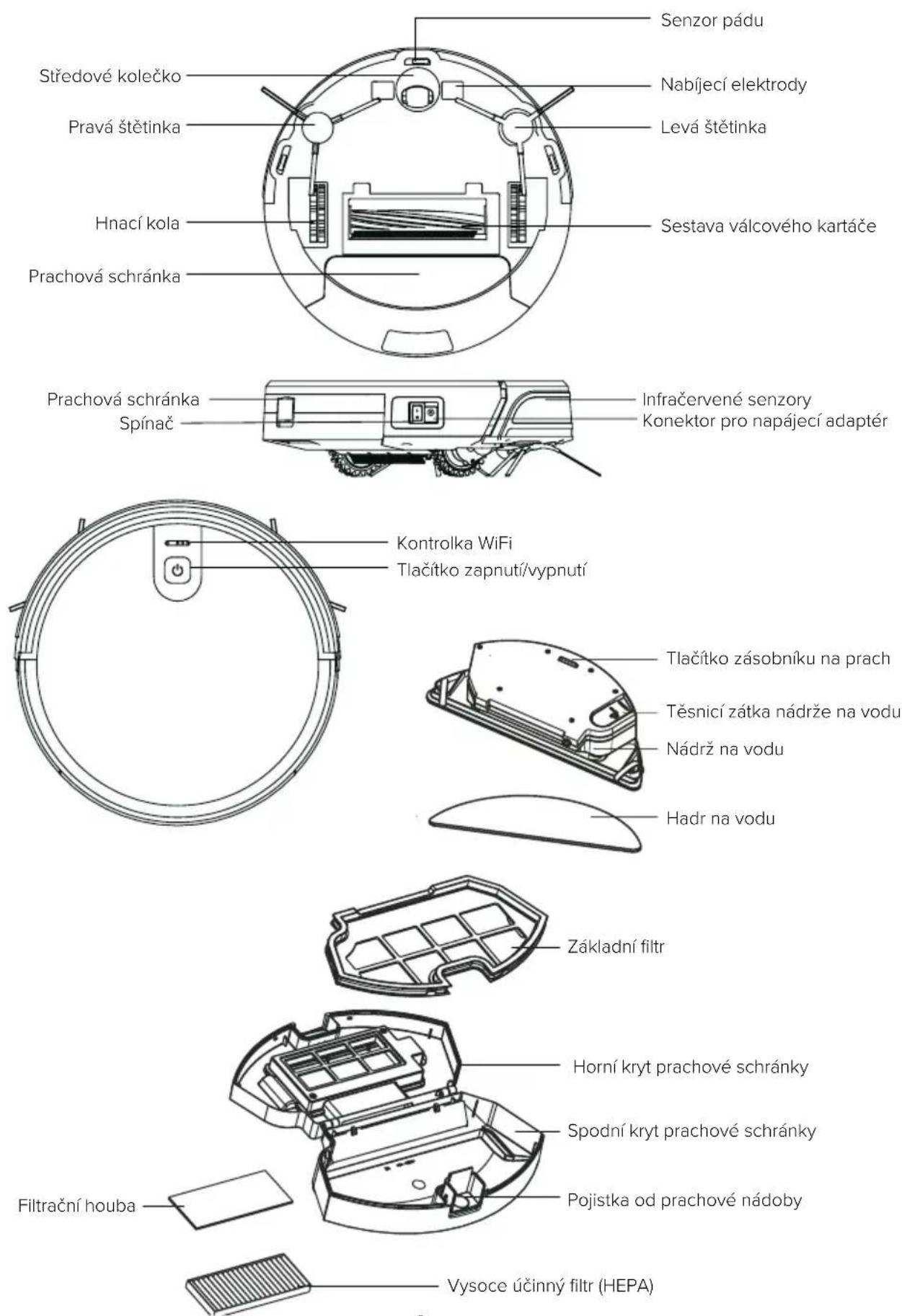

3. Představení výrobku

Kontrolka WiFi Středové kolečko Základní filtr Horní kryt prachové schránky Filtrační houba Prachová schránka Nádrž na vodu Hadr na vodu Spínač Hnací kola Pravá štětinka Prachová schránka Tlačítko zapnutí/vypnutí Senzor pádu Nabíjecí elektrody Infračervené senzory Levá štětinka Konektor pro napájecí adaptér Tlačítko zásobníku na prach Těsnicí zátka nádrže na vodu Spodní kryt prachové schránky Pojistka od prachové nádoby Vysoce účinný filtr (HEPA) Sestava válcového kartáče7

3. Představení výrobku

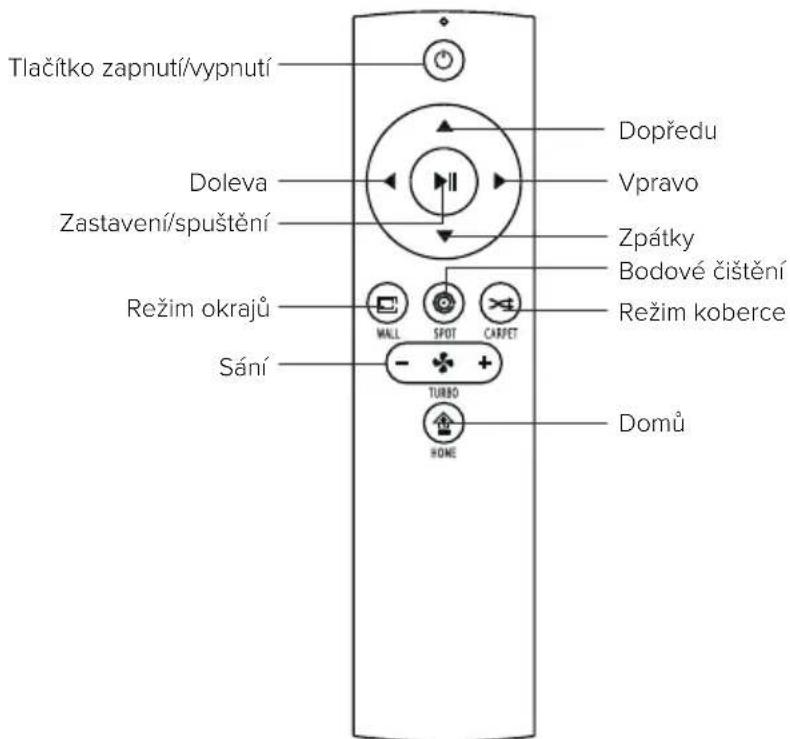

Tlačítko zapnutí/vypnutí Doleva Zastavení/spuštění Režim okrajů Sání Dopředu Vpravo Zpátky Bodové čištění Režim koberce Domů

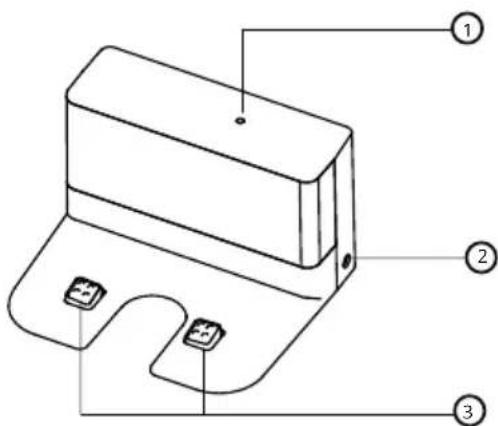

2. Napájecí rozhraní

3. Nabíjecí elektrody8

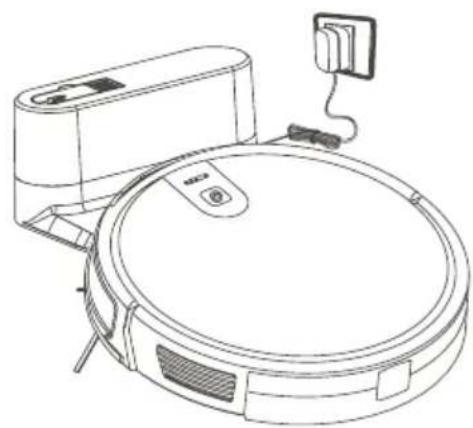

4.1. Provoz nabíjení

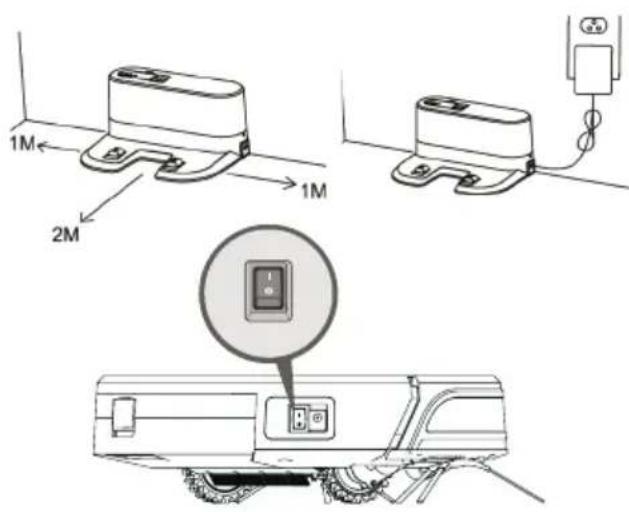

4.1.1. Připojte adaptér k nabíjecímu

stojanu. Umístěte nabíjecí stojan naplocho ke stěně. Neumisťujte předměty na levou a pravou stranu v okolí 1m a před přední stranu vokolí 2m. Základna by se neměla nacházet u předmětů se silným odrazovým povrchem. (zrcadla)

4.1.2. Zapnutí stroje

Stisknutím tlačítka start/pauza zapnete zařízení. Doporučujeme po každém použití ponechat zařízení v nabíjecím stojanu namísto jeho okamžitého vypnutí, abyste měli jistotu, že bude příště plně nabitý pro další úklid.

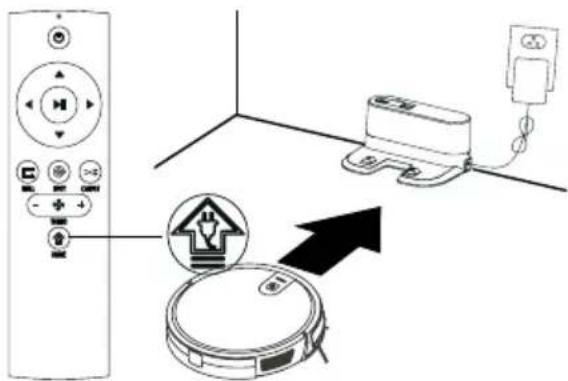

4.1.3. Nabíjecí stanice

• Umístěte robota do nabíjecí základny.

• Robota zapnete pomocí zapínacího tlačítka na horní straně zařízení, robot přejde do pohotovostního režimu.

• Blikání červené kontrolky signalizuje, že je třeba nabít baterii.

• Modré blikající světlo signalizuje nabíjení. V případě, že modré světlo již nebliká, je nabíjení dokončeno.

• Před prvním použitím nabíjejte zařízení déle než 6 hodin. 4.2. Ovladač

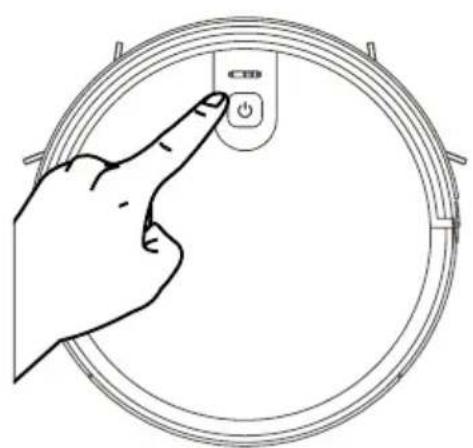

Spusťte nebo zastavte vysavač stisknutím tlačítka zapnutí/vypnutí na vysavači nebo tlačítka zapnutí/vypnutí/pauzy na dálkovém ovladači. Pokud potřebujete zvolit jiný režim, přečtěte si část „Volba režimu“.9

Aby se zařízení přizpůsobilo různým terénním podmínkám a dosáhlo důkladného čištění, využívá sadu režimů čištění, které lze podle potřeby zvolit pomocí dálkového ovládání. Dálkovým ovladačem lze přímo přepínat libovolný režim, stejně tak mobilní aplikací. Před spuštěním režimu se ujistěte, že kontrolka WiFi na vrchu vysavače svítí modře a že je hlavní jednotka ve stavu probuzení. Pokud kontrolka nesvítí, krátkým stisknutím tlačítka vypnout/zapnout ji probudíte. Režim pevného bodu Je vhodný pro vysávání prostředí, ve kterém se nepořádek nachází v koncentrovaných místech. Vysávání je centralizováno na výrazně znečištěná místa, odkud vysavač pokračuje ve spirále. Režim okrajů Je vhodný pro úklid v rozích místnosti. Stroj čistí po obvodu pevného předmětu (např. stěny) a čistí se zpět k nabíjecímu stojanu. podle trasy. Režim domů Během procesu čištění může zařízení dojít energie v baterii. Zařízení se tak samo vrátí do nabíjecí stanice. Pokud chcete sami poslat zařízení do nabíjecí stanice, můžete stisknout tlačítko "Domov" nebo dvakrát stisknout tlačítko "napájení" na horní straně zařízení, aby se přístroj vrátil do nabíjecího stojanu pro nabíjení. Nastavení sacího výkonu Vysavač disponuje třemi režimy sání (Silný/ Standardní/Slabý). Standardní režim lze použít pro každodenní úklid, zatímco Silný režim zvýší sací výkon aSlabý režim sníží hlučnost. Režim slabého sání lze použít pro čištění dřevěných podlah a dlaždic, standardní režim pro běžný úklid v domácnosti, zatímco silný režim lze použít pro čištění koberců.10

4.4. Nádrž na vodu Zařízení je vybaveno nádrží na vodu pro vytírání. Po skončení vysávání lze prachovou schránku vyměnit za sestavu s nádržkou na vodu. Způsob čištění naleznete v části „Údržba“ této příručky. Sestavu nádržky na vodu nepoužívejte na koberci. Při čištění s funkcí hadru ohněte okraj koberce, aby nedošlo k znečištění koberce cizími látkami na hadru. Při čištění dávejte pozor na kluzkou podlahu, včas přidávejte vodu nebo ukončete mopování. Při přidávání vody vyjměte nádobu na vodu. Při nabíjení nezapomeňte vyjmout sestavu s nádržkou propouštějící vodu.

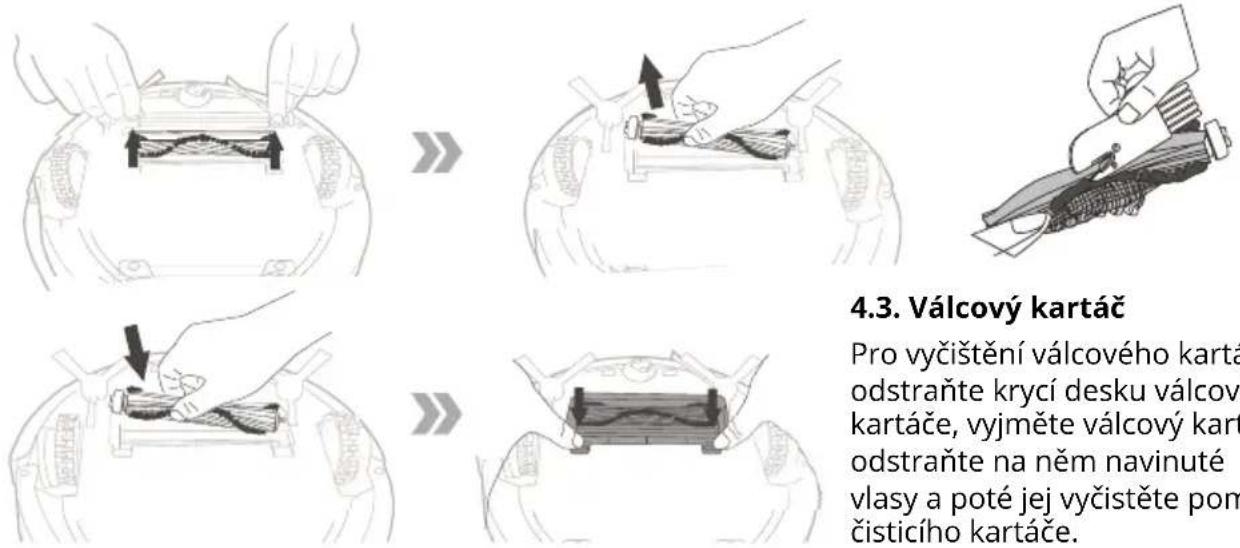

Otevřete nádržku s vodou (viz. obrázek) a nalijte dostatečné množství vody do nádržky. 4.3. Válcový kartáč Pro vyčištění válcového kartáče odstraňte krycí desku válcového kartáče, vyjměte válcový kartáč, odstraňte na něm navinuté vlasy apoté jej vyčistěte pomocí čisticího kartáče.

2. Připevněte hadr na

podlahu na spodní část nádržky. Zavřete kryt přívodu apřipevněte hadr.

3. Nainstalujte sestavu vodní

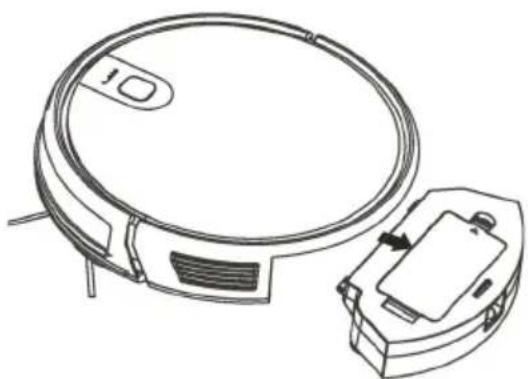

nádrže Stisknutím tlačítka pro uvolnění prachové schránky vzadní části hlavního přístroje vyjměte prachovou schránku a vyměňte ji za sestavu vodní nádrže.

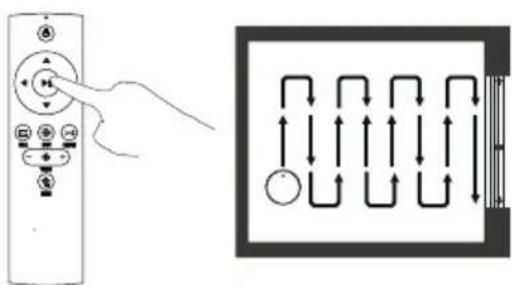

Spusťte libovolný režim čištění podle potřeby apřístroj provede čištění a vytírání.11

5. Připojení k aplikaci

1. Stáhněte si aplikaci naskenováním QR kódu pomocí mobilního telefonu nebo vyhledejte

"Niceboy ION" v obchodě s mobilními aplikacemi a stáhněte si aplikaci. Před použitím této funkce se ujistěte, že je váš mobilní telefon připojen k Wi-Fi.

2. Otevřete aplikaci "Niceboy ION" a zaregistrujte nový účet nebo použijte stávající účet.

3. Po nastavení hesla přejděte k dalšímu kroku "Přidat zařízení"

4. Klikněte na "Robotické vysavače"

5. Klikněte na "Charles i7".

6. Zapněte tlačítko napájení na boku přístroje (1 - ZAPNUTO; 0 - VYPNUTO), jak je

znázorněno na obrázku.

7. Po doznění startovacího tónu dlouze stiskněte tlačítko zapnutí/vypnutí na panelu na

dobu delší než 3 s, dokud nezazní zvukový signál a nezačne blikat LED indikátor WiFi.

8. Ujistěte se, že znáte název vaší domácí WiFi, zadejte heslo WiFi a klikněte na DALŠÍ

(poznámka: Vysavač lze připojit pouze přes 2,4 GHz WiFi síť), jak je znázorněno na obrázku.

9. Ujistěte se, že indikátor LED WiFi bliká, a zaškrtněte "Potvrďte že indikátor rychle bliká"

a po úspěšném přidání zařízení klikněte na DALŠÍ pro připojení k síti a na DOKONČIT.

10. Připojení zařízení k síti WiFi může trvat několik jednotek nebo desítky sekund v závislosti

na síle signálu. Po úspěšném připojení zařízení se zobrazí ovládací rozhraní. Resetování WiFi: V případě vypršení doby pro připojení nebo před připojením jiného mobilního telefonu nejprve zapněte vysavač a do 10 sekund od připojení dlouze stiskněte tlačítko Vypnout/Zapnout na 5 sekund, dokud nezazní zvukový signál, tím se stávající telefon odstraní z aplikace a vysavač je možné připojit k síti WiFi pomocí jiného telefonu. Dále postupujte podle návodu výše. Aplikace nabízí ovládání na dálku a využití pokročilých funkcí robotického vysavače.12

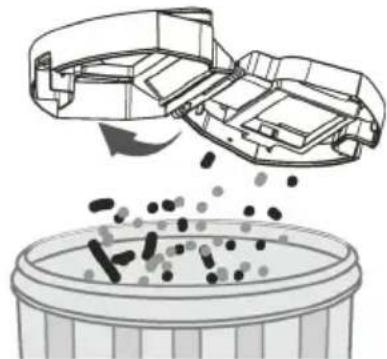

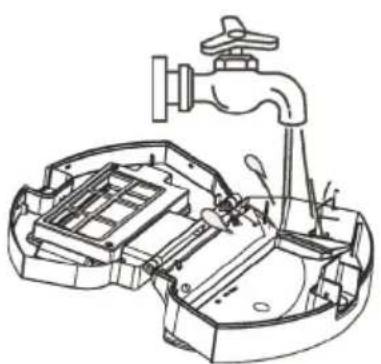

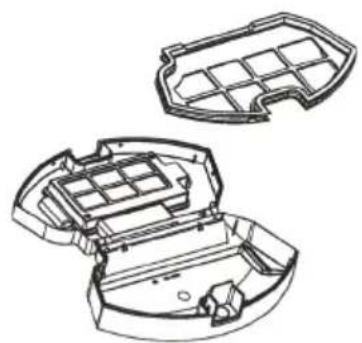

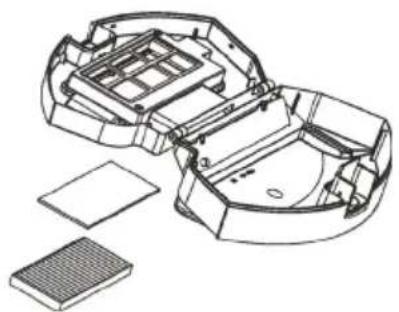

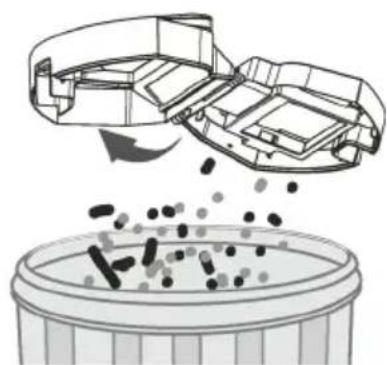

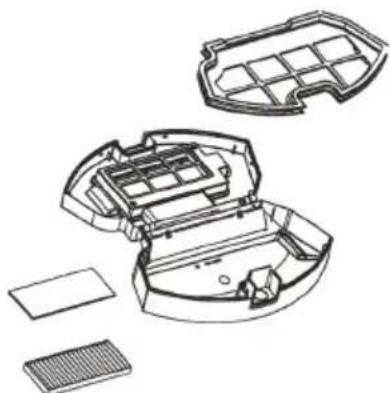

6.1. Prachová schránka a ltr Před čištěním a údržbou zařízení a jeho příslušenství vypněte vysavač a odpojte nabíjecí stojan. Vyjměte prachovou schránku, otevřete kryt prachové schránky a vyčistěte ji. Vyjměte prachový ltr. Filtr HEPA se nedoporučuje mýt. Poklepejte na HEPA ltr tím odstraníte prach. Propláchněte prachovou schránku a základní ltr, následně vše pečlivě vysušte. Při používání udržujte schránku v suchu.13

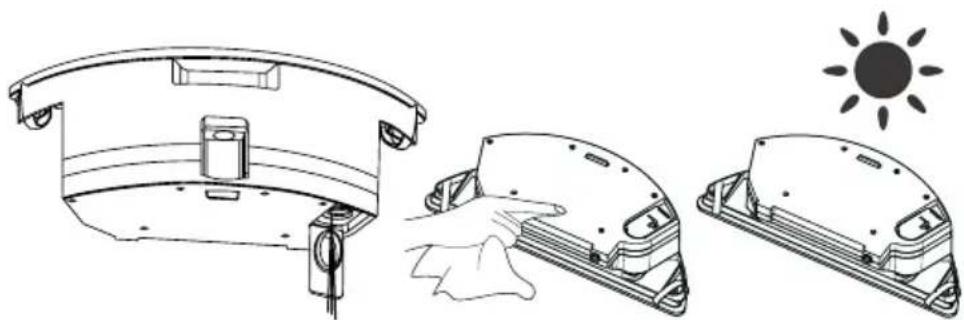

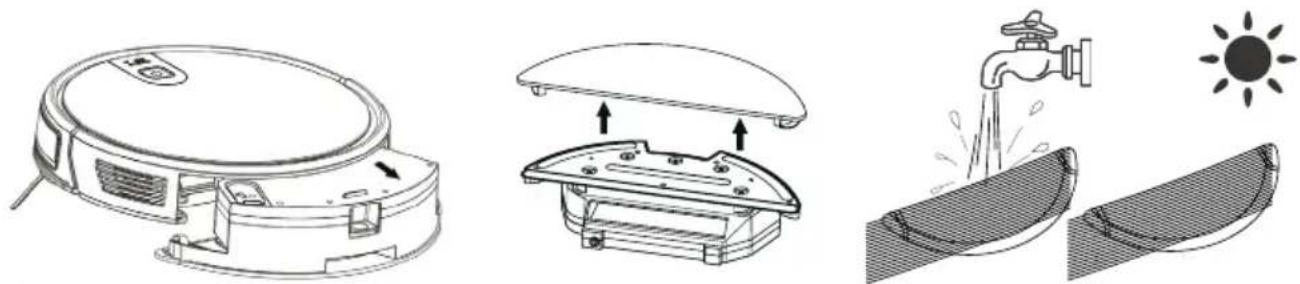

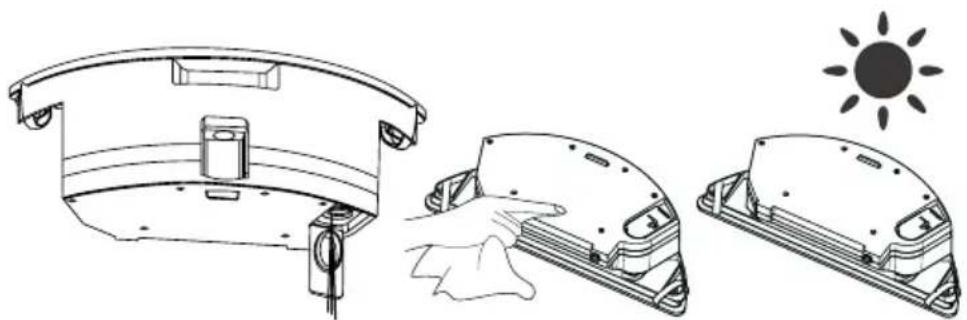

6.2. Nádrž na vodu Čištění hadru na vodu

• Odstranění: Po dokončení vytírání vyjměte nádržku na vodu a vyjměte hadr

• Údržba: Opláchněte a vysušte hadr na vodu Čištění vodní nádrže

• Odstranění: Po vytření podlahy vyjměte nádržku na vodu, vyjměte hadřík propouštějící vodu a vylijte zbývající vodu z nádrže na vodu.

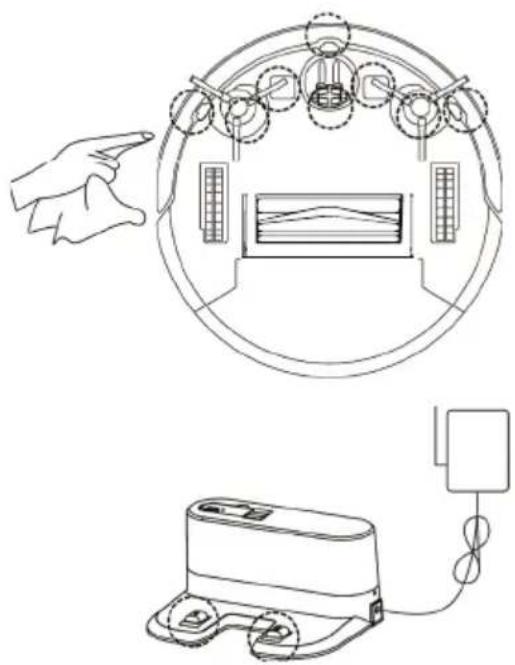

• Údržba: Vysušte nádržku a nechte ji vyschnout mimo vysavač. 6.3. Postranní štětiny Čištění postranních štětinek Vyjměte postranní štětinky a otřete je čistým hadříkem. 6.4. Ostatní součásti V případě abnormálního pohybu vysavače vyčistěte středové kolečko od vlasů a jiných nečistot. Vyčistěte senzor, abyste zajistili jeho citlivost. K čištění nabíjecích elektrod použijte suchý hadr.14

Příčina problému Světlo displeje Obsah aplikace Řešení Boční kartáč Červené světlo svítí Zkontrolujte, zda jsou boční kartáče zaseknuté Očistěte boční kartáč Porucha ventilátoru Červené světlo svítí Chyba chlazení motoru Před použitím počkejte hodinu Válcový kartáč Červené světlo svítí Zkontrolujte, zda jsou válcové kartáče správně nainstalovány Zkontrolujte, zda je válcový kartáč umístěn na správném místě Uvnitř není žádný zásobník na prach Červené světlo svítí Zkontrolujte, zda je správně nainstalován zásobník na prach Zkontrolujte, zda je zásobník na prach umístěn na svém místě Porucha detekce země Červené světlo bliká Zkontrolujte prosím, zda jsou kolečka na podlaze Vyčistěte zemní detektor a ujistěte se, že nejsem nadzvednutý. Uvízlý vysavač Červené světlo bliká Prosím, pomozte mi, zasekl jsem se Prosím, odveďte mě na volné prostranství Vybitá baterie Červené světlo bliká Baterie je vybitá, prosím, nabijte mi ji Ručně přemístěte čistič zpět do dobíjecí stanice Nesprávné nabíjení Červené světlo bliká Prosím, zapněte spínač napájení pro nabíjení Prosím, zapněte spínač pro nabíjení Selhání gyroskopů Červené světlo bliká Porucha navigace, prosím, restartujte

Znovu zapněte spínač15

1. Robotický vysavač

2. Nabíjecí základna

5. Postranní štětiny 4×

Model výrobku Charles i7 Vstup DC 14.8 V Výkon 30 W Kapacita baterie DC 14.8 V Li-ion 2600 mAh Objem prachové schránky 0.6 l Doba čištění 120 min Doba nabíjení 300 min Baterie DC 3 V (AAA) Způsob dálkového ovládání Infračervené Vzdálenost vysílání a příjmu <5 M Wi-Fi 2.4 – 2.5 GHz; 5.15-5.875 GHz; 5.925 GHz-7.125 GHz Vstup 100–240 V/50–60 Hz Výstup 19 V/0.6 A Před prvním použitím dálkového ovládání vložte 2 baterie AAA. Ujistěte se, že kladný azáporný pól baterie směřují správným směrem, jak je vyznačeno v prostoru pro baterie. Na baterii či akumulátor, které mohou být součástí produktu, se vztahuje doba životnosti v délce šesti měsíců, protože se jedná o spotřební materiál. V případě nesprávného zacházení (dlouhé nabíjení, zkrat, rozbití jiným předmětem atd.) může dojít kupříkladu ke vzniku požárů, přehřátí nebo vytečení baterie. V případě rádiového zařízení, které záměrně vysílá rádiové vlny, jsou součástí návodu a bezpečnostních informací informace o všech kmitočtových pásmech, ve kterých rádiové zařízení pracuje, a maximálním radiofrekvenčním výkonu vysílaném v kmitočtovém pásmu, ve kterém je rádiové zařízení provozováno. Manuál ke stažení v elektronické podobě najdete na www.niceboy.eu v sekci podpora. Tímto RTB Media s.r.o. prohlašuje, že typ rádiového zařízení CHARLES i7 je v souladu se směrnicí 2014/53/EU, 2014/30/EU, 2014/35/EU a 2011/65/EU. Úplné znění EU prohlášení o shodě je kdispozici na těchto internetových stránkách: https://niceboy.eu/cs/podpora/prohlaseni-o-shode-mM38CtmYvX693lHvvu4CWpk3vJGrvnC17

10. Často kladené dotazy

Pravou postranní štětinu nainstalujte do pravého spodního nasazovacího otvoru stroje, levou štětinu do levého spodního nasazovacího otvoru přístroje a ujistěte se, že jsou obě štětiny na svém místě. Otázka: Co když je síla vysávání slabá? Odpověď: Nejprve zkontrolujte, zda není plný zásobník na prach a zda je robot plně nabitý. Pokud je schránka prázdná a baterie plně nabitá, můžete vysavač zkusit přepnout do vyššího režimu sání. U nečistot, které se obtížně sbírají, zkuste uklidit v režimu bodového úklidu. Otázka: Co když má moje nabíječka potíže s nabíjením robota? Odpověď: Před nabíjením se ujistěte, že jste zapojili nabíjecí stojan do elektrické sítě azkontrolujte, zda je elektrický kabel připojen k nabíjecímu stojanu. Otázka: Co když robot nemůže najít nabíjecí stojan? Odpověď: Nabíjecí stojan by měl být umístěn u zdi s volným prostorem alespoň 1 metr na každé straně a 2 metry vpředu. Někdy jej stačí postavit zpět ručně. Otázka: Co mám dělat, když je dálkový ovladač nefunkční? Odpověď: 1. Dálkový ovladač má efektivní vzdálenost ovládání 5 metrů. Ujistěte se, že dálkový ovladač míří na přístroj.

2. Pokud se vybije baterie, vyměňte ji za novou.

3. Ujistěte se, že je spínač přístroje zapnutý a má dostatečný výkon pro dokončení

4. Otřete prosím infračervený vysílač dálkového ovladače a infračervený přijímač

VYSAVAČE čistým suchým hadrem. Otázka: Proč se přístroj po čištění opět nabíjí? Odpověď: Pracovní doba stroje se liší v závislosti na složitosti místnosti, množství nečistot arežimu čištění.18 INFORMACE PRO UŽIVATELE K LIKVIDACI ELEKTRICKÝCH A ELEKTRONICKÝCH ZAŘÍZENÍ (DOMÁCNOSTI) Uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáhá prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Informace pro uživatele k likvidaci elektrických a elektronických zařízení. (remní a podnikové použití) Za účelem správné likvidace elektrických a elektronických zařízení pro remní a podnikové použití se obraťte na výrobce nebo dovozce tohoto výrobku. Ten vám poskytne informace ozpůsobech likvidace výrobku a v závislosti na datu uvedení elektrozařízení na trh vám sdělí, kdo má povinnost nancovat likvidaci tohoto elektrozařízení.Informace k likvidaci v ostatních zemích mimo Evropskou unii. Výše uvedený symbol je platný pouze v zemích Evropské unie. Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašich úřadů nebo prodejce zařízení.19 Obsah
