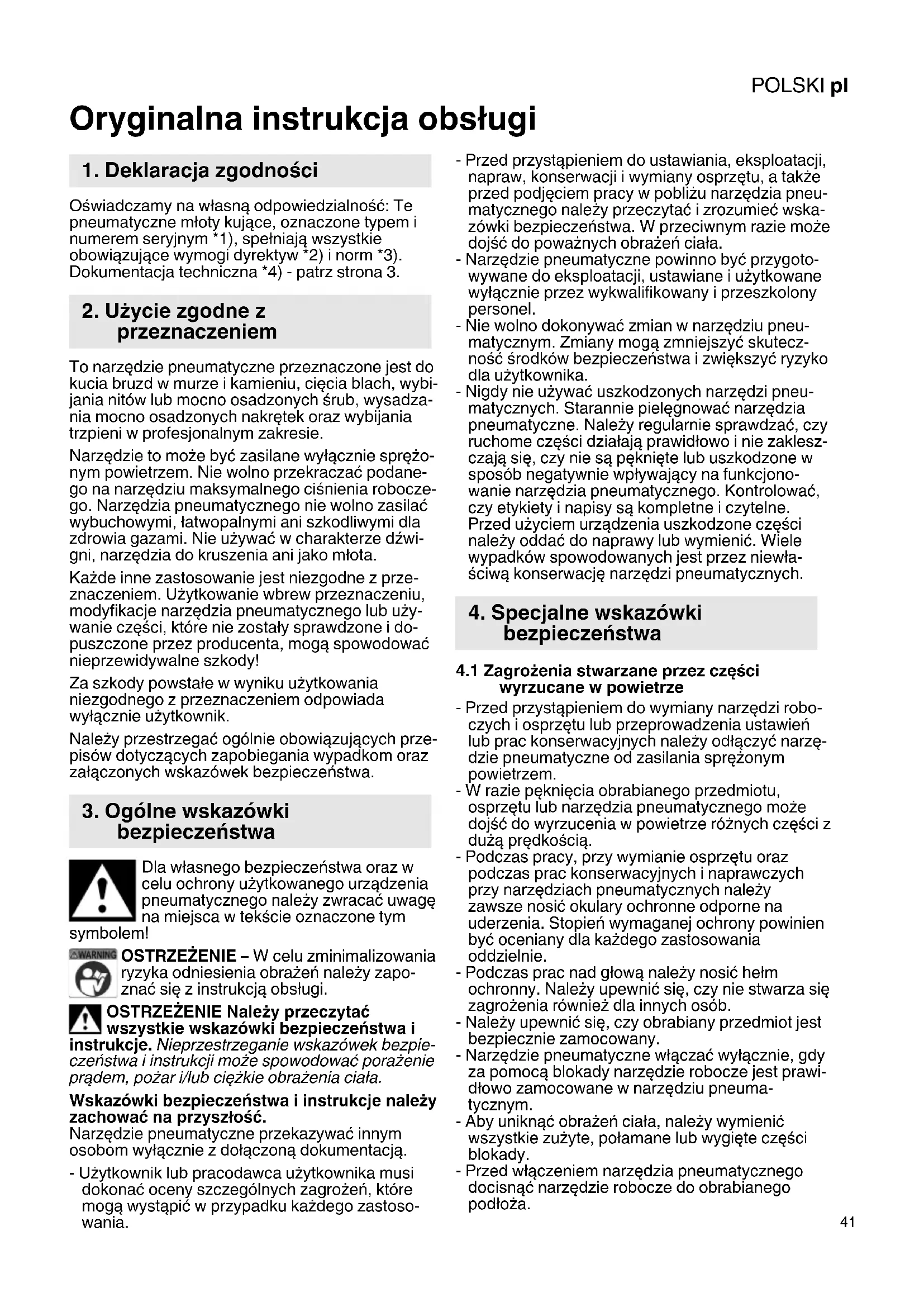

INSTRUKCJA OBSŁUGI DMH 290 Set METABO

Oryginalna instrukcja obsługi Oświadczamy na własną odpowiedzialność: Te pneumatyczne młoty kujące, oznaczone typem i numerem seryjnym *1), spełniają wszystkie obowiązujące wymogi dyrektyw *2) i norm *3). Dokumentacja techniczna *4) - patrz strona 3. To narzędzie pneumatyczne przeznaczone jest do kucia bruzd w murze i kamieniu, cięcia blach, wybi- jania nitów lub mocno osadzonych śrub, wysadza- nia mocno osadzonych nakrętek oraz wybijania trzpieni w profesjonalnym zakresie. Narzędzie to może być zasilane wyłącznie sprężo- nym powietrzem. Nie wolno przekraczać podane- go na narzędziu maksymalnego ciśnienia robocze- go. Narzędzia pneumatycznego nie wolno zasilać wybuchowymi, łatwopalnymi ani szkodliwymi dla zdrowia gazami. Nie używać w charakterze dźwi- gni, narzędzia do kruszenia ani jako młota. Każde inne zastosowanie jest niezgodne z prze- znaczeniem. Użytkowanie wbrew przeznaczeniu, modyfikacje narzędzia pneumatycznego lub uży- wanie części, które nie zostały sprawdzone i do- puszczone przez producenta, mogą spowodować nieprzewidywalne szkody! Za szkody powstałe w wyniku użytkowania niezgodnego z przeznaczeniem odpowiada wyłącznie użytkownik. Należy przestrzegać ogólnie obowiązujących prze- pisów dotyczących zapobiegania wypadkom oraz załączonych wskazówek bezpieczeństwa. Dla własnego bezpieczeństwa oraz w celu ochrony użytkowanego urządzenia pneumatycznego należy zwracać uwagę na miejsca w tekście oznaczone tym symbolem! OSTRZEŻENIE – W celu zminimalizowania ryzyka odniesienia obrażeń należy zapo- znać się z instrukcją obsługi. OSTRZEŻENIE Należy przeczytać wszystkie wskazówki bezpieczeństwa i instrukcje. Nieprzestrzeganie wskazówek bezpie- czeństwa i instrukcji może spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała. Wskazówki bezpieczeństwa i instrukcje należy zachować na przyszłość. Narzędzie pneumatyczne przekazywać innym osobom wyłącznie z dołączoną dokumentacją. - Użytkownik lub pracodawca użytkownika musi dokonać oceny szczególnych zagrożeń, które mogą wystąpić w przypadku każdego zastoso- wania. - Przed przystąpieniem do ustawiania, eksploatacji, napraw, konserwacji i wymiany osprzętu, a także przed podjęciem pracy w pobliżu narzędzia pneu- matycznego należy przeczytać i zrozumieć wska- zówki bezpieczeństwa. W przeciwnym razie może dojść do poważnych obrażeń ciała. - Narzędzie pneumatyczne powinno być przygoto- wywane do eksploatacji, ustawiane i użytkowane wyłącznie przez wykwalifikowany i przeszkolony personel. - Nie wolno dokonywać zmian w narzędziu pneu- matycznym. Zmiany mogą zmniejszyć skutecz- ność środków bezpieczeństwa i zwiększyć ryzyko dla użytkownika. - Nigdy nie używać uszkodzonych narzędzi pneu- matycznych. Starannie pielęgnować narzędzia pneumatyczne. Należy regularnie sprawdzać, czy ruchome części działają prawidłowo i nie zaklesz- czają się, czy nie są pęknięte lub uszkodzone w sposób negatywnie wpływający na funkcjono- wanie narzędzia pneumatycznego. Kontrolować, czy etykiety i napisy są kompletne i czytelne. Przed użyciem urządzenia uszkodzone części należy oddać do naprawy lub wymienić. Wiele wypadków spowodowanych jest przez niewła- ściwą konserwację narzędzi pneumatycznych.

4.1 Zagrożenia stwarzane przez części

wyrzucane w powietrze - Przed przystąpieniem do wymiany narzędzi robo- czych i osprzętu lub przeprowadzenia ustawień lub prac konserwacyjnych należy odłączyć narzę- dzie pneumatyczne od zasilania sprężonym powietrzem. - W razie pęknięcia obrabianego przedmiotu, osprzętu lub narzędzia pneumatycznego może dojść do wyrzucenia w powietrze różnych części z dużą prędkością. - Podczas pracy, przy wymianie osprzętu oraz podczas prac konserwacyjnych i naprawczych przy narzędziach pneumatycznych należy zawsze nosić okulary ochronne odporne na uderzenia. Stopień wymaganej ochrony powinien być oceniany dla każdego zastosowania oddzielnie. - Podczas prac nad głową należy nosić hełm ochronny. Należy upewnić się, czy nie stwarza się zagrożenia również dla innych osób. - Należy upewnić się, czy obrabiany przedmiot jest bezpiecznie zamocowany. - Narzędzie pneumatyczne włączać wyłącznie, gdy za pomocą blokady narzędzie robocze jest prawi- dłowo zamocowane w narzędziu pneuma- tycznym. - Aby uniknąć obrażeń ciała, należy wymienić wszystkie zużyte, połamane lub wygięte części blokady. - Przed włączeniem narzędzia pneumatycznego docisnąć narzędzie robocze do obrabianego podłoża.

1. Deklaracja zgodności

4. Specjalne wskazówki

bezpieczeństwaPOLSKIpl

4.2 Zagrożenia w trakcie eksploatacji

- Podczas użytkowania narzędzia pneumatycz- nego dłonie użytkownika mogą być narażone na niebezpieczeństwa, jak np. uderzenia, rany cięte, otarcia i wysoką temperaturę. W celu ochrony dłoni należy nosić odpowiednie rękawice. - Użytkownik i personel konserwacyjny muszą być w stanie opanować fizycznie wielkość, masę i moc narzędzia pneumatycznego. - Należy prawidłowo trzymać narzędzie pneuma- tyczne: trzeba być gotowym na przeciwdziałanie zwykłym lub nagłym ruchom – trzymać obie dłonie w pogotowiu. - Należy przyjąć bezpieczną pozycję i zawsze utrzymywać równowagę. - Należy unikać niezamierzonego uruchomienia narzędzia. W razie przerwania zasilania sprę- żonym powietrzem należy wyłączyć narzędzie pneumatyczne za pomocą włącznika/wyłącznika. - Należy stosować wyłącznie środki smarne zale- cane przez producenta. - Należy unikać bezpośredniego kontaktu z narzę- dziem roboczym podczas pracy i po jej zakoń- czeniu, ponieważ może być ono gorące lub mieć ostre krawędzie. - Należy nosić osobiste wyposażenie ochronne i zawsze zakładać okulary ochronne. Noszenie osobistego wyposażenia ochronnego, jak rękawic ochronnych, odzieży ochronnej, maski przeciwpy- łowej, antypoślizgowego obuwia roboczego, kasku lub ochraniaczy słuchu, w zależności od typu i zastosowania urządzenia, zmniejsza ryzyko obrażeń i jest zalecane.

4.3 Zagrożenia na skutek powtarzających się

ruchów - Podczas prac z użyciem narzędzia pneumatycz- nego może pojawić się nieprzyjemne odczucie w dłoniach, rękach, ramionach, w okolicy szyi lub innych częściach ciała . - Podczas pracy z użyciem narzędzia pneumatycz- nego należy przyjąć wygodną postawę, zwrócić uwagę na pewne trzymanie narzędzia i unikać niewygodnych pozycji lub takich, przy których trudno jest zachować równowagę. Podczas długotrwałej pracy użytkownik powinien zmieniać postawę, ponieważ może to pomóc w uniknięciu nieprzyjemnych odczuć i zmęczenia. - Jeśli użytkownik zacznie odczuwać symptomy takie, jak np. dłuższa niedyspozycja, dolegliwości, uczucie pulsowania, ból, mrowienie, ogłuszenie, pieczenie czy sztywność, wówczas nie wolno ignorować tych objawów ostrzegawczych. Użyt- kownik powinien zgłosić je swojemu pracodawcy i skonsultować się z lekarzem.

4.4 Zagrożenia stwarzane przez osprzęt

- Przed przystąpieniem do mocowania lub wymiany narzędzi roboczych lub osprzętu należy odłączyć narzędzie pneumatyczne od zasilania sprężonym powietrzem. - Wolno stosować wyłącznie osprzęt, który jest przeznaczony dla tego urządzenia i spełnia wymogi i parametry opisane w niniejszej instrukcji obsługi. - Nigdy nie używać dłut jako narzędzi ręcznych. Są one skonstruowane specjalnie do zastosowania w nieobrotowych, uderzeniowych narzędziach pneumatycznych i poddane odpowiedniej obróbce cieplnej. - Nigdy nie używać tępych dłut, ponieważ wyma- gają one zastosowania nadmiernego ciśnienia, co może spowodować pęknięcia zmęczeniowe. Tępe narzędzia mogą prowadzić do wzmocnienia wibracji i dlatego należy zawsze używać ostrych narzędzi. - Nigdy nie schładzać gorącego osprzętu w wodzie. Może to prowadzić do kruchości i przedwcze- snego zużycia. - Nie używać narzędzia roboczego jako dźwigni (np. do kucia bruzd); następstwem mogą być pęknięcia lub uszkodzenia dłuta. Należy pracować etapami na małych powierzchniach, aby uniknąć ugrzęźnięcia dłuta. - Należy unikać bezpośredniego kontaktu z narzę- dziem roboczym podczas pracy i po jej zakoń- czeniu, ponieważ może być ono gorące lub mieć ostre krawędzie.

4.5 Zagrożenia na stanowisku pracy

- Pośliźnięcie się, potknięcie i przewrócenie są głównymi przyczynami obrażeń na stanowisku pracy. Należy uważać na powierzchnie, które ze względu na użytkowanie narzędzia pneumatycz- nego mogą stać się śliskie oraz na zagrożenia ze strony węża pneumatycznego, który może być przyczyną potknięć. - W nieznanym otoczeniu należy postępować ostrożnie. Mogą występować ukryte zagrożenia spowodowane np. obecnością przewodów elek- trycznych czy innych przewodów zasilających. - Narzędzie pneumatyczne nie jest przeznaczone do użytku w strefach zagrożonych wybuchem i nie jest izolowane na wypadek styczności ze źródłami prądu elektrycznego. - Należy sprawdzić, czy w miejscu, które ma być obrabiane, nie znajdują się żadne przewody elek- tryczne, wodociągowe lub gazowe (np. za pomocą wyszukiwacza metali).

4.6 Zagrożenia stwarzane przez pyły i opary

- Pyły i opary powstające przy użytkowaniu narzę- dzia pneumatycznego mogą spowodować szkody zdrowotne (jak np. rak, uszkodzenia płodu, astmę i/lub zapalenia skóry); nieodzowne jest przepro- wadzenie oceny ryzyka w odniesieniu do tych zagrożeń i wprowadzenie odpowiednich mecha- nizmów zapobiegawczych. - W ocenie ryzyka uwzględnione powinny być pyły, powstające w trakcie użytkowania narzędzia pneumatycznego oraz pyły obecne na miejscu, wzbijające się przy tym w powietrze. - Narzędzie pneumatyczne należy użytkować i konserwować według zaleceń zawartych w niniej- szej instrukcji, aby do minimum zredukować uwal- nianie pyłów i oparów. - Powietrze powrotne powinno być odprowadzane w taki sposób, aby do minimum zredukować wzbi- janie się pyłów w zapylonym otoczeniu. - Jeśli dochodzi do uwalniania pyłów lub oparów, to głównym zadaniem jest kontrolowanie ich w miejscu ich powstawania. - Wszystkie elementy podstawowe lub wyposa- żenie dodatkowe narzędzia pneumatycznego doPOLSKI pl

wyłapywania, odsysania lub redukcji powsta- wania lotnych pyłów i oparów powinny być prawi- dłowo stosowane i konserwowane zgodnie z zale- ceniami producenta. - Materiały podlegające zużyciu oraz narzędzia robocze należy dobierać, konserwować i wymie- niać zgodnie z zaleceniami niniejszej instrukcji, aby uniknąć niepotrzebnego nasilenia powsta- wania pyłów lub oparów. - Należy stosować środki ochrony dróg oddecho- wych według zaleceń swojego pracodawcy lub według wymogów BHP.

4.7 Zagrożenia stwarzane przez hałas

- W razie niedostatecznej ochrony słuchu działanie silnego hałasu może prowadzić do trwałego uszkodzenia słuchu, utraty słuchu i innych problemów, jak np. szumy uszne (dzwonienie, szum, świst lub brzęczenie w uszach). - Nieodzowne jest przeprowadzenie oceny ryzyka w odniesieniu do tych zagrożeń i wprowadzenie odpowiednich mechanizmów zapobiegawczych. - Do mechanizmów zapobiegawczych pozwalają- cych na zmniejszenie zagrożeń należą takie dzia- łania jak zastosowanie materiałów izolacyjnych, aby uniknąć dźwięków dzwonienia występujących na obrabianych przedmiotach. - Należy stosować środki ochrony słuchu według zaleceń swojego pracodawcy lub według wymogów BHP. - Narzędzie pneumatyczne należy użytkować i konserwować zgodnie z zaleceniami niniejszej instrukcji, aby uniknąć niepotrzebnego zwięk- szenia natężenia hałasu. - Materiały podlegające zużyciu oraz narzędzia robocze należy dobierać, konserwować i wymie- niać zgodnie z zaleceniami niniejszej instrukcji, aby uniknąć niepotrzebnego zwiększenia natę- żenia hałasu. - Nie wolno usuwać wbudowanego tłumika, który powinien znajdować się w dobrym stanie robo- czym.

4.8 Zagrożenia stwarzane przez drgania

- Oddziaływanie drgań może powodować uszko- dzenia nerwów i zakłócenia w cyrkulacji krwi w dłoniach i ramionach. - Podczas prac w zimnym otoczeniu należy nosić ciepłą odzież i zadbać o to, aby dłonie były ciepłe i suche. - Jeśli pojawi się wrażenie, że skóra palców lub dłoni straciła czucie, mrowi, boli lub przebarwiła się na biało, to należy przerwać pracę z użyciem narzędzia pneumatycznego, powiadomić swojego przełożonego i skonsultować się z leka- rzem. - Narzędzie pneumatyczne należy użytkować i konserwować zgodnie z zaleceniami niniejszej instrukcji, aby uniknąć niepotrzebnego nasilenia się drgań. - Nie trzymać narzędzia roboczego w powietrzu, ponieważ prowadzi to do wzmocnionego dzia- łania wibracji. - W przypadku kruszenia betonu kruszarką należy wybijać małe kawałki, aby zapobiec zatarciu się osprzętu. - Narzędzie skrawające kruszarek poruszać co kilka sekund. W przypadku podnoszenia narzę- dzia pneumatycznego w celu zmiany jego pozycji należy zatrzymać kruszarkę, ponieważ jeśli narzę- dzie pneumatyczne będzie podnoszone za uchwyty, może dojść do silnych wibracji. - Narzędzie pneumatyczne należy trzymać nie za mocnym, ale pewnym chwytem z zachowaniem wymaganych ręcznych sił reakcyjnych, gdyż wraz ze wzrostem siły chwytu ryzyko drgań z reguły zwiększa się.

4.9 Dodatkowe wskazówki bezpieczeństwa

- Sprężone powietrze może powodować poważne obrażenia. - Jeśli narzędzie pneumatyczne nie jest używane, przed przystąpieniem do wymiany osprzętu lub wykonywania prac naprawczych należy zawsze odciąć dopływ sprężonego powietrza, spuścić ciśnienie z węża powietrza i odłączyć narzędzie pneumatyczne od dopływu sprężonego powie- trza. - Nigdy nie wolno kierować strumienia powietrza na siebie ani na inne osoby. - Uderzające dookoła węże mogą spowodować poważne obrażenia. Dlatego należy zawsze sprawdzać, czy węże i ich elementy mocujące nie są uszkodzone i czy się nie poluzowały. - Zimne powietrze powinno być prowadzone z dala od dłoni. - Nie stosować szybkozłączy na wlocie narzędzia. Dla gwintowych przyłączy węży stosować wyłącznie przyłącza z hartowanej stali (lub innego materiału o porównywalnej odporności na uderzenia). - Jeśli stosowane są uniwersalne złącza obrotowe (złącza pazurowe), to należy użyć kołków blokują- cych i zabezpieczeń węży Whipcheck, aby zapewnić ochronę na wypadek, gdyby zawiodło połączenie węża z narzędziem pneumatycznym lub poszczególnych węży ze sobą. - Należy zadbać o to, aby nie przekroczyć maksy- malnego ciśnienia podanego na narzędziu pneu- matycznym. - Nigdy nie przenosić narzędzia pneumatycznego trzymając za wąż. - Jeśli narzędzie pneumatyczne użytkowane jest w uchwycie, to należy je bezpiecznie zamocować. Utrata kontroli nad urządzeniem może spowo- dować obrażenia ciała.

4.10 Pozostałe wskazówki bezpieczeństwa

- Należy przestrzegać ewentualnych specjalnych przepisów BHP i przepisów o zapobieganiu wypadkom dotyczących obchodzenia się z kompresorami i narzędziami pneumatycznymi. - Należy upewnić się, że podane w danych tech- nicznych maksymalne dozwolone ciśnienie robocze nie zostanie przekroczone. - Nie wolno przeciążać tego narzędzia – wykorzy- stywać narzędzie wyłącznie w zakresie wydaj- ności, podanym w danych technicznych. - Stosować środki smarne nie budzące zastrzeżeń. Należy zadbać o dostateczną wentylację w miejscu pracy. W razie zwiększonej emisji do otoczenia: skontrolować narzędzie pneuma- tyczne i w razie potrzeby zlecić jego naprawę.POLSKIpl

- Nie należy używać tego narzędzia bez należytej koncentracji. Należy być czujnym, uważać na to, co się robi i do pracy z narzędziem pneuma- tycznym przystępować z rozwagą. Narzędzia nie należy używać w przypadku zmęczenia ani pod wpływem narkotyków, alkoholu lub leków. Moment nieuwagi przy użyciu tego narzędzia może doprowadzić do poważnych obrażeń ciała. - Należy dbać o czystość i dobre oświetlenie stano- wiska pracy. Nieporządek lub brak oświetlenia w miejscu pracy mogą prowadzić do wypadków. - Narzędzia pneumatyczne należy przechowywać w miejscu niedostępnym dla dzieci. - Nie przechowywać narzędzia na świeżym powie- trzu ani w wilgotnym otoczeniu bez odpowied- niego zabezpieczenia. - Należy chronić narzędzie pneumatyczne, szcze- gólnie przyłącze sprężonego powietrza i elementy sterownicze, przed pyłem i brudem. Informacje w niniejszej instrukcji obsługi oznaczo- ne zostały w następujący sposób: Niebezpieczeństwo! Ostrzeżenie przed szkodami osobowymi lub szkodliwością dla środowiska. Uwaga. Ostrzeżenie przed szkodami mate- rialnymi.

4.11 Symbole na narzędziu pneumatycznym

Przed uruchomieniem przeczytać instrukcję obsługi. Nosić okulary ochronne Nosić ochraniacze słuchu Patrz strona 2. 1 Dłuto* 2 Mocowanie dłuta 3 Blokada narzędzia 4 Uchwyt szybkowymienny 5 Przełącznik (włącznik/wyłącznik) 6 Wylot powietrza z tłumikiem dźwięku 7 Przyłącze sprężonego powietrza z filtrem 8 Przyłącze węża 9 Zacisk z dwoma uchami

• w zależności od wyposażenia

6.1 Przed pierwszym uruchomieniem

Przygotowywanie przyłącza sprężonego powietrza. Niebezpieczeństwo! Nie stosować szybkozłączy bezpośrednio na przyłączu sprężonego powietrza (7). Dostarczonych złączek do szybkozłączy nigdy nie przykręcać bezpośrednio do przyłącza sprężonego powietrza (7) – do urządzenia wolno przykręcać wyłącznie przyłącze węża (8), a do niego podłączyć wąż sprężonego powietrza. Długość węża sprężonego powietrza od przyłącza sprężonego powietrza (7) do szybkozłącza musi wynosić minimum 20 cm. Szybkozłącze przymocowane za blisko urządzenia może zawieść, zwisające i obijające się węże mogą spowodować poważne obrażenia ciała. - Załączone przyłącze węża (8) przykręcić do przy- łącza sprężonego powietrza (7): przy tym zabez- pieczyć przed obracaniem przyłącze sprężonego powietrza za pomocą klucza płaskiego i przy- kręcić przyłącze węża (8) za pomocą drugiego klucza. Patrz strona 2, rys. A. - Nałożyć zacisk z dwoma uchami na wąż sprężo- nego powietrza. - Nasunąć do oporu wąż sprężonego powietrza na przyłącze węża. - Przesunąć zacisk z dwoma uchami do przyłącza węża i za pomocą odpowiednich kleszczy monta- żowych całkowicie zacisnąć oba ucha (patrz strona 2, rys. B).

6.2 Użytkowanie narzędzia pneumatycznego

Aby uzyskać pełną moc narzędzia pneumatycz- nego, należy zawsze stosować węże pneuma- tyczne o średnicy wewnętrznej minimum 10 mm. Zbyt mała średnica węża może znacznie zmniej- szyć moc. Uwaga. W wężu pneumatycznym nie może być skroplin. Uwaga. Aby narzędzie pozostało sprawne przez długi czas, musi być w dostatecznym stopniu zasilane olejem do pneumatyki. Może się to odbywać w następujący sposób: – Zastosowanie oliwionego sprężonego powietrza poprzez zamontowanie olejarki mgławicowej. – Bez olejarki mgławicowej: oliwić codziennie ręcz- nie przez przyłącze sprężonego powietrza. Ok. 3-5 kropli oleju do pneumatyki co 10 minut robo- czych przy ciągłym użytkowaniu. Jeśli narzędzie nie było używane przez kilka dni, wkroplić ręcznie ok. 5 kropli oleju do pneumatyki do przyłącza sprężonego powietrza. Uwaga. Nie włączać urządzenia na biegu jałowym.

1. Nakręcić do oporu uchwyt szybkowymienny (4)

2. Zamocować dłuto: pociągnąć blokadę narzę-

dzia (3) zgodnie z kierunkiem strzałki do tyłu (a), obrócić dłuto (1) i włożyć do oporu w mo- cowanie dłuta (2) (b). Puścić blokadę narzędzia (3). Przez pociągnięcie sprawdzić, czy dłuto jest prawidłowo zamocowane. (Wymagane jest, aby dłuto można było przesuwać kilka cen- tymetrów w kierunku osiowym.)

3. Ustawić ciśnienie robocze (mierzone na wlocie

powietrza przy włączonym narzędziu pneuma- tycznym). Maksymalne dopuszczalne ciśnienie robocze patrz rozdział „Dane techniczne“.

4. Podłączyć narzędzie pneumatyczne do zasila-

nia sprężonym powietrzem.

5. Przystawić dłuto do przedmiotu obrabianego.

6. EksploatacjaPOLSKI pl

6. Włączanie: wcisnąć przełącznik (5).

Wyłączanie: puścić przełącznik (5)

7. Zdemontować dłuto: pociągnąć blokadę narzę-

dzia (3) zgodnie z kierunkiem strzałki do tyłu (a) i wyjąć narzędzie (c).

Niebezpieczeństwo! Przed przystąpieniem do jakichkolwiek prac przy urządzeniu odłą- czyć sprężone powietrze. Niebezpieczeństwo! Inne prace konserwa- cyjne lub naprawcze, niż opisane w niniej- szym rozdziale, mogą być przeprowadzane wy- łącznie przez wykwalifikowanych pracowników. - Aby zapobiec zbieraniu się kurzu i ciał obcych, należy co 2 roboczogodziny wycisnąć kilka kropel oleju maszynowego w mocowanie dłuta. - Należy zadbać o bezpieczeństwo narzędzia pneumatycznego poprzez jego regularną konser- wację. - Kontrolować prawidłowe dociągnięcie złącz gwin- towych, w razie potrzeby dociągnąć. - Filtry w przyłączu sprężonego powietrza czyścić przynajmniej raz na tydzień. - Zaleca się podłączenie przed narzędziem pneu- matycznym reduktora ciśnienia z separatorem wody i olejarką. - W przypadku zwiększonego wycieku oleju lub powietrza skontrolować narzędzie pneumatyczne i w razie potrzeby oddać do naprawy (patrz rozdział 9.). - Regularnie i po każdym użyciu należy sprawdzać prędkość oraz przeprowadzać prostą kontrolę poziomu drgań. - Unikać styczności z niebezpiecznymi substan- cjami, które odkładają się na narzędziu. Przed przystąpieniem do prac konserwacyjnych należy założyć osobiste wyposażenie ochronne i usunąć niebezpieczne substancje za pomocą odpowied- nich środków.

Należy stosować wyłącznie oryginalny osprzęt Metabo. Wolno stosować wyłącznie osprzęt, który jest prze- znaczony dla tego narzędzia pneumatycznego i spełnia wymogi i parametry opisane w niniejszej instrukcji obsługi. Pełny zestaw osprzętu, patrz strona www.metabo.com lub w katalogu. Niebezpieczeństwo! Naprawy narzędzia pneumatycznego mogą przeprowadzać wyłącznie wykwalifikowani pracownicy z użyciem oryginalnych części zamiennych Metabo! W sprawie naprawy narzędzi pneumatycznych należy się zwrócić do przedstawicielstwa Metabo. Adresy są podane na stronie www.metabo.com. Listę części zamiennych można pobrać pod adresem www.metabo.com. Należy przestrzegać krajowych przepisów dotyczą- cych usuwania i recyklingu zużytych narzędzi pneu- matycznych, opakowań i osprzętu. Nie wolno stwa- rzać zagrożeń dla ludzi i środowiska. Materiały opakowaniowe utylizować zgodnie z ich oznakowaniem i wytycznymi obowiązującymi na terenie danej gminy. Więcej informacji można znaleźć w dziale Serwis na stronie www.metabo.com Wyjaśnienia do informacji podanych na stronie 3. Zastrzegamy sobie prawo do zmian konstrukcyj- nych.

= zapotrzebowanie powietrza

max. = maksymalne dopuszczalne ciśnienie robocze s = liczba udarów M = mocowanie dłuta K = średnica tłoka H = skok tłoka

= średnica węża (wewnętrzna) C = gwint przyłącza A = wymiary: długość x szerokość x wyso- kość m = ciężar Podane dane techniczne są określone w granicach tolerancji (odpowiednio do obowiązujących standardów). Wartości emisji Wartości te umożliwiają oszacowanie emisji narzędzia i porównanie różnych narzędzi. W zależ- ności od warunków użytkowania, stanu narzędzia lub narzędzi roboczych rzeczywiste obciążenie może być większe lub mniejsze. Dla oszacowania należy uwzględnić przerwy w pracy i fazy mniej- szego obciążenia. Ustalić na podstawie odpo- wiednio dopasowanych wartości szacunkowych środki ochronne dla użytkownika, np. środki organi- zacyjne. Wibracja (ważona wartość efektywna przyspieszenia; EN 28927) :

=wartość emisji drgań

=niepewność pomiaru (wibracja) Poziom hałasu (EN ISO 15744):

=poziom ciśnienia akustycznego

=poziom mocy akustycznej

= niepewność pomiaru Nosić ochraniacze słuchu!

7. Konserwacja i pielęgnacja

10. Ochrona środowiska

11. Dane techniczneMAGYARhu
