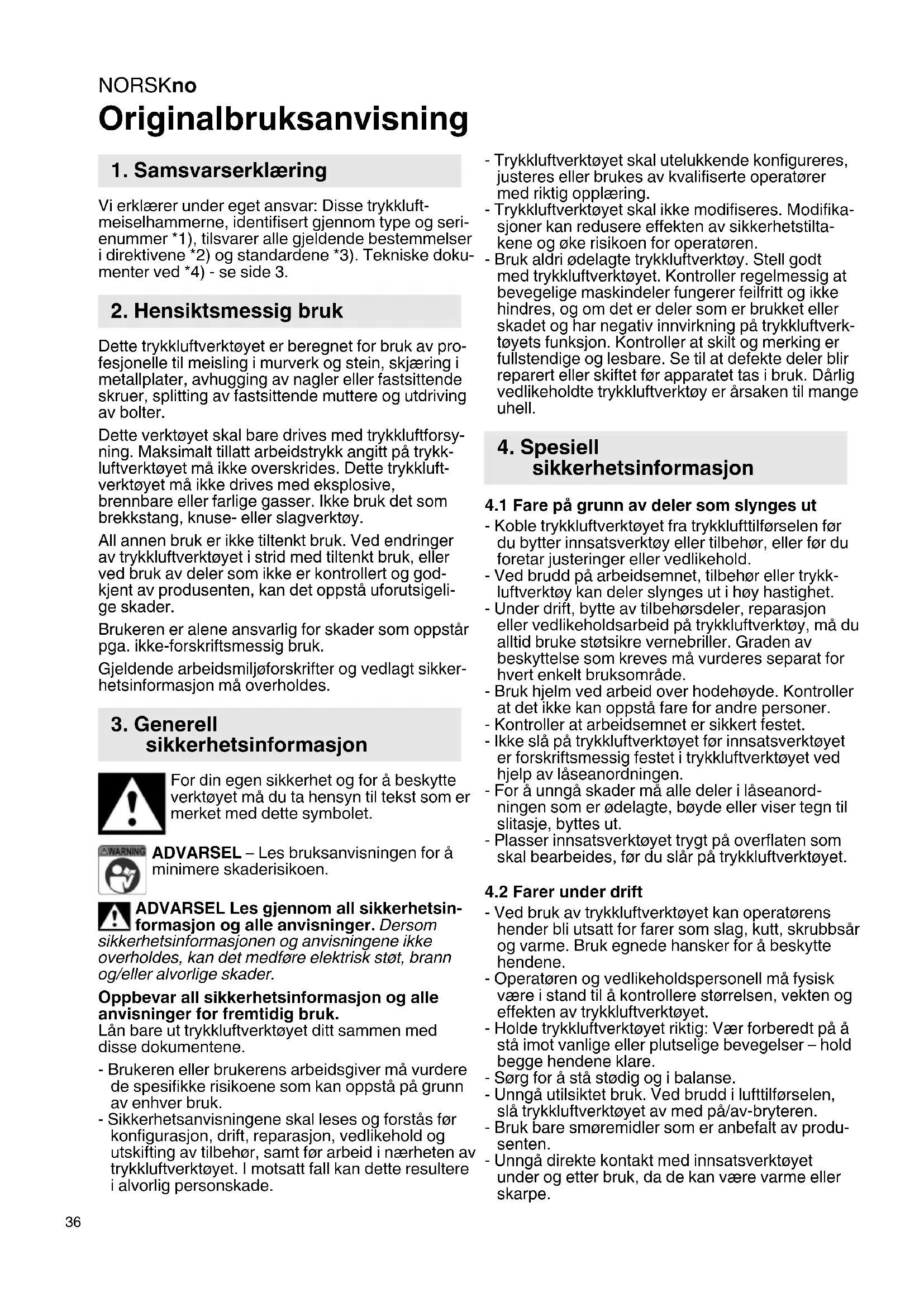

BRUKSANVISNING DMH 290 Set METABO

Vi erklærer under eget ansvar: Disse trykkuft-meiselhammerne, identifisert gjennom type og seri-enummer *1), tilsvarer alle gjeldende bestemmelsei direktivene *2) og standardene *3). Tekniske dokumenter ved *4)- se side 3.

2. Hensiktsmessig bruk

Dette trykkluftverktøyet er beregnet for bruk av profesjonelle til meisling i murverk og stein, skjaering i metallplater, avhugging av nagler uller fastsittende skruer, splitting av fastsittende muttere og utdriving av bolter.

Dette verktøyet skal bare drives med trykkuftforsy- ning. Maksimalt tillatt arbeidstrykk angitt pa trykkluftverktøyet ma ikke overskrides. Dette trykkuftverktøyet ma ikke drives med eksplosive, brenbare uller farlige gasser. Ikke bruk det som brekkstang, knuse-ller slagverktøy.

All annen bruk er ikke tiltenkt bruk. Ved endringer av trykkuftverktøyet i strid med tiltenkt bruk, eller ved bruk av deler som ikke er kontrollert og godkjent av produsenten, kan det oppstå uforutsigeli-ge skader.

Brukeren er alene ansvarlig for skader som oppstar pga. ikke-forskriftsmessig bruk.

Gjeldende arbeidsmiljøforskrifter og vedlagt sikkerhetsinformasjon mA overholds.

3. Generell sikkerhetsinformasjon

For din egen sikkerhet og for a beskytte verktoyet ma du ta hensyn til tekst som er merket med dette symbolet.

ADVARSEL - Les bruksanvisingen for a minimere skaderisikoen.

ADVAREL Les gjennom all sikkerhetsin-formasjon og alle anvisninger. Dersom

sikkerhetsinformasjonen og anvisningene ikke overholds, kan det medfrole elektrisk støt, brann og/eller alvorlige skader.

Oppbevar all sikkerhetsinformasjon og alle anvisninger for fremtidig bruk.

Lán bare ut trykkuftverktøyet dittSAM men med disse dokumentene.

• Brukeren eller brukerens arbeidsgiver på vurdere de spesifikke risikoene som kan oppsta på grunn av enhverbruk.

• Sikkerhetsanvisingene skal leses og forstas før konfigurasjon, drift, reparasjon, vedlikehold og utskifting av tilbehør, somt før arbeid iærhen av trykkuftverktoyet. I motsatt fall kan dette resultere i alvorlig persorskade.

• Trykkuftverktøyet skal utelukkende konfigureres, justeres eller brukes av kvalifiserte operatører med riktig opplæring.

• Trykkuftverktøyet skal ikke modifiereres. Modifikasjoner kan redusere effekten av sikkerhetstiltakene og øke risikoen for operatoren.
• Bruk aldri ødelagte trykkluftverktøy. Stell godt med trykkluftverktøyet. Kontroller regelmessig at bevegelige maskindeler fungerer feilfritt og ikke hindres, og om det er deler som er brukket eller skadet og har negativ innvirkning på trykkluftverktøyets funksjon. Kontroller at skilt og merking er fullstendige og lesbare. Se til at defekte deler blir reparert eller skifte tør apparatet tas iBruk. Dårlig vedlikeholdtte trykkluftverktøy er ørsaken til mange uhell.

4. Spesiell sikkerhetsinformasjon

4.1 Fare på grunn av deler som slynges ut

• Koble trykkluftverktoyet fra trykklufttilforselen for du bytter innsatsverktoy aller tilbehør, ellr for du foretar justeringerller vedlikehold.
• Ved brudd på arbeidsemnet, tilbehør eller trykkluftverktøy kan deler slyngses ut i høy hastighet.
• Under drift, bye tve av tilbehorsdeler, reparasjon ell er vedlikeholdsarbeid pa trykkuftverktoy, ma du alltid bruke stotsikre vernebriller. Graden av beskyttelse som kreves ma vurderes separat for hvert enkeltBruksomrade.
• Bruk hjelm ved arbeid over hodehoyde. Kontroller at det ikke kan oppsta fare for andre personer.
• Kontroller at arbeidsemnet er sikkert festet.
• Ikke slå på trykkuftverktøyet for innsatsverktøyet er forskriftsmessig festet i trykkuftverktøyet ved hjelp av laseanordningen.
• For a unnga skader ma alle deler i laseanord-ningen som er odelagte, boyde eller viser tegn til slitasje, byttes ut.
• Plasser innsatsverktøyet trygt på overflaten som skal bearbeides, for du slår på trykkuftverktøyet.

• Ved bruk av trykkuftverktøyet kan operatørens hender bli utsatt for farer som slag, kutt, skrubbsar og varme. Bruk egnede hansker for a beskytte hendene.
• Operatoren og vedlikeholdspersonell ma fysisk vare i stand til Å kontrollere storrelsen, vekten og effekten av trykkuftverktøyet.
• Holde trykkuftverktøyet riktig: Vær forberedt på Å stå imot vanlige eller plutselige bevegelser - hold begge hendene klare.
• Sørg for à stà stødig og i balanse.
• Unngå utilsiktet bruk. Ved brudd i lufttilførselen, slå trykkuftverktøyet av med pa/av-bryteren.
• Bruk bare smøremidler som er anbefalt av produsenten.

• Unngå direkte kontakt med innsatsverktøyet under og etter bruk, da de kan vår varme eller skarpe.

• Bruk personlig verneutstyr og husk alltid Å bruke vernebriller. Bruk av personlig verneutstyr som hansker, verneklaer, stovmaske, sklisikre vernesko, hjelm eller horselsvern - avhengig av type ogBruk av apparatet - reduserer risikoen for skader og anbefales.

4.3 Fare ved gjentatte bevegelter

• När du arbeider med trykkuftverktøy, kan det forekomme ubehag i hendene, armene, skuldrene, nakken eller andre kroppsdeler.
• Innta en komfortabel posisjon for arbeid med trykkuftverktoy, sorg for a ha et sikkert grep og unngugunstige stillinger erler stillinger som gjor detvanskelig a holde balansen. Operatoren bør endre arbeidsstilling ved langvarig arbeid, noe som kan bidra til a unnga ubehag og tretthet.
• Hvis operatoren opplever symptomer som vedvarende kvalme, smerter, bankende, smerte, prikking, nummenhet, svie aller stivhet, bør disse varslene ikke ignoreres. Operatoren må si fra om dette til sin arbeidsgiver og kontakte en kvalifisert lege.

4.4 Fare på grunn av tilbehörsdeler

• Koble trykkluftverktøyet fra trykklufttilforselen for du bytter ullsverktoy erer tilbehør.
• Bruk kun tilbehør som er beregnet for dette apparatet og som oppfyller kravene og spesifikasjönene som er nevnt i/DDne bruksanvisingen.
• Bruk aldri meisler som handverktoy. De er spesielt utviklet for bruk i ikke roterende, slænde trykkluftverktoy og er derfor varmebehandlet.
• Bruk aldri stumpe meisler, da disse krever for stort trykk, noe som kan forarsake trethetsbrudd. Stumpe verktoy kan fore til forsterkning av vibrasjonene. Det ma derfor alltid brukes skarpe innsatsverktoy.
• Avkjol aldri varme tilbehorsdeler i vann. Det kan medfrole sprehet og for tidlig svikt.
• Ikke misbruk innsatsverktoyet som loftestang (f.eks. til meisling), da det kan fore til meiselbrudd aller skader. Arbeid i sma trinn, sik at du unngar Å kjore verktoyet fast.
• Unngå direkte kontakt med innsatsverktøyet under og etter bruk, da de kan vår varme eller skarpe.

• Skliing, snubling og fall er hovedårsakene til skader på arbeidsplassen. Vær forsiktig med overflater som kan ha blitt glatte på grunn av bruk av trykkuftverktøy, og med luftslangen som kan utgjore snublefare.
• Ga forsiktig inn i ukjente omgivelser. Det kan finnes skjulte farer i form av strømkabler erler andre forsyningsledninger.
• Trykkuftverktoyet er/DDke beregnet for bruk i eksplosjonsfarlige atmosfærer og er/DDke isolert mot kontakt med elektriske strømkilder.
• Kontroller at det/DDke finnes strom-, vann- eller gassledninger pa stedet der du skal arbeide (for eksempel ved hjelp av en metalldetektor).

4.6 Farer på grunn av støv og damp

• Stov og røyk som resulterer fra bruk av trykkuftverktøyet, kan.fore til helseproblemer (for eksempel kreft, fodselsdefekter, astma og/eller dermatit). Det er viktig ø foreta en risikovurdering med hensyn til disse farene og iverksette egnede kontrollmekanismer.
• I risikovurderingen ma det tas i betraktning stov som oppstar ved bruk av trykkuftverktoyet og eventuelt och sesterende stov som virvles opp.
• Trykkluftverktøyet skal drives og vedlikeholds i samsvar med anbefalingene i/DDne bruksanvisinningen for a redusere utslipp av stov og royk til et minimum.
• Utblasingsluften skal fores sik at oppvirvling av stov i et stovfylt miljo minimaliseres.
• Hvis det oppstår støv eller gasser, på den viktigste oppgaven vareå kontrollereppe der de oppstår.
• Alle monterings- ell er tilbehorsdeler til trykkuftverktoyet som brukes til oppsmling, avsug ell demping av flyvestov erer roryk skal brukes i henhold til produsentens instruksjoner og vedlike-holds riktig.
• Forbruksmateriell og innsatsverktøy skal velges ut, vedlikeholds og byttes i samsvar med anbefalingene i/DDenne veiledningen for a unnga unodvendig intensivering av stov-ller damputvikling.
• Bruk egnet pustemässe i henhold til instruksene fra din arbeidsgiver uller kravene i HMS-forskiftene.

4.7 Fare på grunn av stoy

• Pävirkning av høye støynivær kan ved manglende hørselsvernøre til permanent hørselsskade, hørselstap og andre problemer som tinnitus (oresus, susing, piping eller brumming iaret).
• Det er viktig a foreta en risikovurdering med hensyn til disse farene og iverksette egnede kontrollmekanismer.
• Kontrollmekanismer som er egnet som risikoredu-serende tiltak, inkluderer bruk av isolerende materialer for a unnga ringestoy fra arbeidsemnet.
• Bruk egnet horselsvern i henhold til instruksene fra din arbeidsgiver og kravene i HMS-forskiftene.
• Trykkuftverktoyet skal drives og vedlikeholds i samsvar med anbefalingene i dette braupsvisinningen for a unnga unodvendig økning av styni-væt.
• Forbruksmateriell og innsatsverktøy skal velges ut, vedlikeholds og byttes i samsvar med anbefalingene iijke veiledningen for a unnga unodvendig hoyning av stynivæt.
• Den integrerte lyddemperen ma ikke fjernes og ma=vare i god stand.

4.8 Fare på grunn av vibrasjoner

• Virkningene av vibrasjon kan.fore til skade pa nerver og forstyrelser i blodsirkulasjonen i hender og armer.
• Bruk varme klaer nár du arbeider i kalde omgivelser og hold hendene varme og tøre.
• Hvis du öppdager atHUDENPfingre ellerr hendene er nummen, kribler, verker ell bil misfargethvit, ma du avbryte arbeidet medtrykk

NORSKno

luftverktøyet, varsole arbeidsgiver umiddelbart og oppsoke lege.

• Trykkuftverktoyet skal drives og vedlikeholdes i samsvar med anbefalingene i dette bruksanvisinningen for a unnga unodvendig forsterkning av vibrasjoner.
• Ikke hold innsatsverktøyet med den ledge händen, da det kan forsterke vibrasjonseffekten.
• Ved betong skal du slà smá deler lós med knuseren for à unngá at verktóyet kjörer seg fast.
• Beveg skjaereverktoyet fra knuserne med faskunders mellomrom. Stopp knuseren nár du Iofter trykkuftverktoyet for a endre posisjon, da det kan oppsta sterke vibrasjoner nár du trekker opp luftverktoyet etter handtakene.
• Hold trykkluftverktøyet med et ikke allfor fast, men sikkert grep samtidig som du opprettholder nødvendig handreaksjonskraft, for vibrasjonsrisikoen blir generelt større med økende grepskraft.

• Trykkuft kan forarsake alvorlige personskader.
• Når trykkluftverktøyet ikke er i bruk, För du skifter tilbehør eller når du utfører reparasjoner, mA lufttilførselen alltid slås av, luftslangen gjores trykkløs og trykkluftverktøyet kobles fra trykklufttilførselen.
• Rett aldri luftstrømmen mot deg selv eller andre mennesker.
• Slanger som fyker omkring, kan forårsake alvorlige skader. Derfor må du alltid kontrollere at slangene og festene er intakte og ikke har løsnet.
• Kald luft skal fores bort fra hendene.
• Ikke bruk hurtiglukkekoblinger i verktoyapningen. Til slangekoblinger med gjenger skal du bare bruke koblinger av herdet stål (eller et materiale med tilsvarende stotsikkerhet).
• Hvis det benyttes universal-rotasjonskoblinger (klokblinger), ma det brukes lasetapper, og bruk Whipcheck-slangesikringer som beskyttele i tilfelle svikt i forbindelsen mellom slangen og trykkuftverktoyet eller mellom slangene.
• Sorg for at det angitte maksimaltrykket for trykkluftverktoyet ikke overskrides.
• Bær aldri trykkuftverktøy etter slangen.
• Hvis trykkluftverktoyet brukes i en holder: trykkluftverktoyet ma festes forsvarlig. Tap av kontroll kan.fore til skader.

4.10 Flere sikkerhetsanvisninger

• Følg eventuelt HMS-forskrifter eller ulykkesforebyggende forskrifter for bruk av kompressorer ogtrykkuftverktøy.
• Sørg for at maksimalt arbeidstryk angitt i de tekniske spesifikasionene ikke overskrides.
• Verktøyet på ikke overbelastes - bruk verktøyet kun i det ytelsesområdet som er oppgitt i de tekniske data.
• Bruk bare trygge smoremidler. Sorg for at det er tilstrekkelig ventilasjon på arbeidsplassen. Ved økt utstrømming: Kontroller trykkuftverktøyet og reparer ved behov.
• Ikke bruk dette verktoyet nár du er ukonsentrt.
  Vær oppmerksom, pass pa hva du gjør og gå fornuftig frem nár du arbeider med et trykkuftverktoy. Ikke bruk verktoyet nár du er trett erer
  pavirket av narkotika, alkohol eller medikamenteer.

Et oyeblikks uoppmerksomhet ved bruk av verktoyet kan fore til alvorlige skader.

• Hold arbeidsplassen ren og ha tilstrekkelig belysning. Rotete arbeidsomrader og arbeidsomrader uten lys kan fore til ulykker.
• Sikre trykkuftverktoy mot barn.
• Ikke oppbevar verktoyet ubeskyttet utendors ell er i fuktige omgivelser.
• Beskytt trykkluftverktøy, spesielt trykkluftforsyningen og betjeningeselementer, mot støv og smuss.

Informasjoner i donne bruksanvisningen er merket som folger:

Fare! Adversel mot personskader aller miljøskader.

OBS! Adversel mot materielle skader.

4.11 Symboler på trykkluftverktøyet

Les bruksanvisingen for verktoyet tas i bruk.

Bruk horselsvern!

Bruk horselsvern!

5. Oversikt

Se side 2.

1 Meisel
2 Meiselfeste
3 Verktoglas
4 Hurtigchuck
5 Bryter (pà/av)
6 Luftutlp med lyddemper
7 Trykkuftilkobling med filter
8 Slangekobling
9 2-oreklemme

• avhengig av utstyret

6. Bruk

6.1 Før Forste gangs bruk

Klargjor trykkufttilkobling.

Fare! Bruk ikke hurtigkoblinger på trykklufttikoblingen (7). Tilkoblingsstykkene

som følger med for hurtigkoblingene skal aldri skrus rett på trykklufttilkobligen (7) - skru alltid slangetilkobligen (8) inn på apparatet og fest trykkluftslangen til den. Lengden på trykkluftslangen mellom trykklufttilkobligen (7) og en eventuell hurtigkobling ma vare minst 20 cm. En hurtigkobling som sitter for tett inntil apparatet kan svikt, og lose slanger slå rundt og forårsake alvorlige skader.

• Skru den medfolgende slangekobligen (8) inn pa trykklufttikobligen (7): Bruk en fastnokkel til a sikre trykklufttikobligen mot a blvridd, og skru

pā slangekoblingen (8) med en annen fastnøkkel Se side 2, fig. A.

• Skyy den medfolgende 2-oreklemmen på trykkluftslangen som skal kobles til.
• Skyv trykkuftslangen inn på slangekoblingen så langt som mulig.
• Skyy 2-oreklemmen til slangekoblingen og klem de to orene helt til med en egnet monteringstang (se side 2, fig. B).

6.2 Bruke trykkuftverktoyet

For a oppna full effekt med trykkuftverktoyet skal du alltid bruke en trykkuftslange med en innvendig diameter pa minst 10mm . For liters innvendig diameter kan redusere ytelsen betraktelig.

OBS! Trykkuftledningen pågressive inneholde kondens.

• Bruk smurt trykkluft uten pamontering av takesmoreapparat.
• Uten takesmoreapproxarat: Tilsett daglig olje via trykkufttilkoblingen. Ca. 3-5 draper pneumatikkolje per 10 driftsminutter ved kontinuerlig bruk.

Hvis verktøyet ikke har vaert i bruk på flere dager, ma det tilsettes ca. 5 draper pneumatikkolje for hand i trykkufttilkoblingen.

OBS! Ikke la verktøyet gå på tomgang.

1. Skru hurtigchucken (4) helt til stopp på mei-helhammeren.

2. Sette på meiselen: Trekk verktøylåsen (3) bakover i pilretningen (a), drei på meiselen (1) og stikk den inn i meiselfestet (2) (b) til den stopper. Slipp opp verktøylåsen (3). Kontroller at meiselen er festet skikkelig ved Å trekke i den. (Meiselen skal kinne beveges noen centimeter i aktial retning.)

3. Still inn arbeidstrykket (malt ved luftinngangen nár trykkluftverktoyet er i gang). Maksimalt tillatt arbeidstrykk, se kapittelet "Tekniske spesifikasjoner".
4. Koble trykkluftverktoyet til trykklufttilforselen.
5. Plasser meiselen på emnet som skal bearieides.
6. Sla pa: Trykk pa bryteren (5). Sla av: Slipp opp bryteren (5)
7. Ta av meiselen: Trekk verktogylasen (3) bakover i pilretningen (a) og ta ut meiselen (c).

7. Vedlikehold og stell

Fare! Koble fra trykkufttikoblingen for ethvert arbeid pa verktoyet.

Fare! Vedlikeholds- eller reparasjonsarbeider utover det som er beskrevet i dette kapittelet, un utfores av fagfolk.

• For àhindre at det samler seg stov og fremmedlegemer, skal du ha noen draper maskinolje i meiselfestet hver 2. driftstime.

• Sørg for at trykkuftverktøyet er sikkert ved Å foreta regelmessig vedlikehold.

• Kontroller at skruefester sitter fast, trekk til ved behov.
• Rengjør filteret i tryklufttilkoblingen minst en gang i uken.
• Det anbefales á koble en trykkreduksjonsenhet med vannutskiller og smoreapparat før trykkuftverktoyet.
• Ved økt utstrømming av olje eller luft ma trykkluftverktøyet kontrolleres og ev. utbedres. (Se kapittel 9.)
• Kontroller hastigheten regelmessig og etter hver gangs bruk, og foreta en enkel kontroll av vibrasjonsnivaet.
• Unngå kontakt med farlige stoffer som kan ha samlet seg på verktøyet. Bruk egnet personlig verneutstyr og bortskaff farlige stoffer med egnede tiltak før vedlikehold.

8. Tilbehør

Bruk kun originalt Metabo-tilbehør.

Bruk kun tilbehör som er beregnet for dette trykkuftverktøyet og som oppfyller kravene og spesifikasjönene som er nevnt i/DDne bruksanvisningen.

Fare! Reparasjoner av trykkuftverktoy skal bare utfores av fagfolk med originale Metaboorvedeler!

Ta kontakt med din Metabo-forhandler dersom du har Metabo trykkuftverktøy som mA repareres. Adresser på www.metabo.com.

Du kan laste ned reservedelslister fra www.metabo.com.

10. Miljøvern

Følg nasjonale forskritter for miljøvennlig kassering og resirkulering av gamle trykkuftverktøy, emballasjer og tilbehør. Detmökke oppsta fare for personer og miljo.

Emballasjematerialene mä kasseres i henhold til merkingen og kommunale retningslinjer. Du finner mer informasjon på www.metabo.com i området Service.

11. Tekniske data

Forklaringer til opplysningene på side 3.

Med forbehold om endringer som ffolge av tekniske forbedringer.

V1 =luftbehov

p_max. = maksimalt tillatt arbeidstrykk s = slagtall

M = meiselfeste

K = stempeldiameter

H = stempelslag

NORSKno

d_j =slangediameter (innvendig)

C = tinkoblingsgjenge

A = mål: lenghtex bredde x høyde

m = vekt

Angitte tekniske data kan variere i henhold til normene som gjelder til enhver tid.

Emisjonsverdier

Disse verdiene gjør det mulig Å beregne utslippene til verktøyet og sammenlige det med andreverktøy. Den faktiske belastningen kan variere avhengig av bruksforhold og verktoyets tilstand. Ta hensyn til arbeidspauser og perioder med minre belastning i beregningen. Sett opp vernetiltak forBrukeren i henhold til de beregnede verdiene, f.eks. organisatoriske tiltak.

Vibrasjon (vektet effektiv aktelerasjonsverdi; EN 28927):

ah =vibrasjonsemisjonsverdi

K_h =maleusikkerhet (svingning)
