KM 3712 - Robot kuchenny CLATRONIC - Bezpłatna instrukcja obsługi

INSTRUKCJA OBSŁUGI KM 3712 CLATRONIC

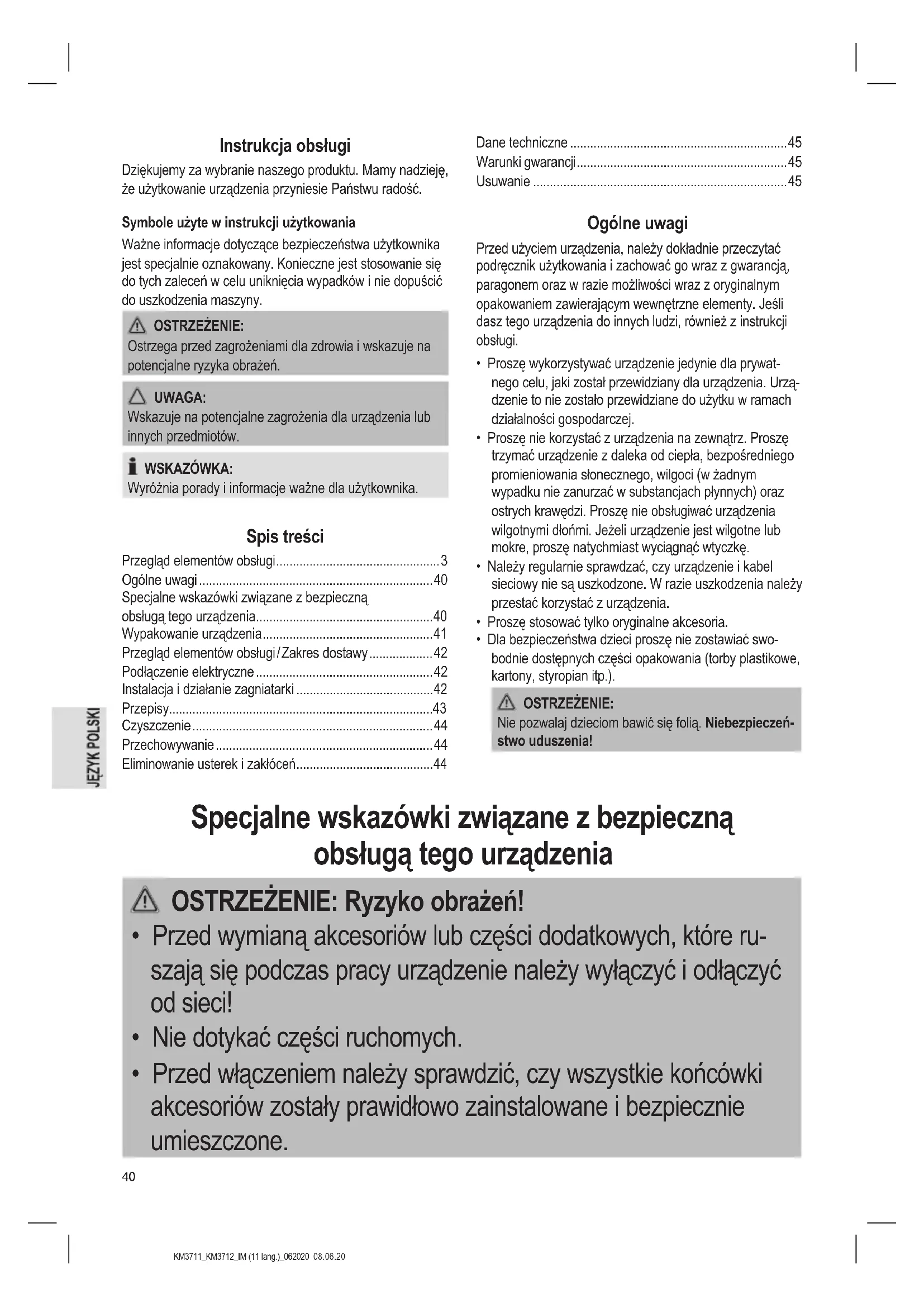

• Instrukcja obsługi Dziękujemy za wybranie naszego produktu. Mamy nadzieję, że użytkowanie urządzenia przyniesie Państwu radość. Symbole użyte w instrukcji użytkowania Ważne informacje dotyczące bezpieczeństwa użytkownika jest specjalnie oznakowany. Konieczne jest stosowanie się do tych zaleceń w celu uniknięcia wypadków i nie dopuścić do uszkodzenia maszyny. OSTRZEŻENIE: Ostrzega przed zagrożeniami dla zdrowia i wskazuje na potencjalne ryzyka obrażeń. UWAGA: Wskazuje na potencjalne zagrożenia dla urządzenia lub innych przedmiotów. WSKAZÓWKA: Wyróżnia porady i informacje ważne dla użytkownika. Spis treści Przegląd elementów obsługi p. 3
• Ogólne uwagi p. 40
• Specjalne wskazówki związane z bezpieczną obsługą tego urządzenia p. 40
• Wypakowanie urządzenia p. 41
• Przegląd elementów obsługi / Zakres dostawy p. 42
• Podłączenie elektryczne p. 42
• Instalacja i działanie zagniatarki p. 42
• Przepisy p. 43
• Czyszczenie p. 44
• Przechowywanie p. 44
• Eliminowanie usterek i zakłóceń p. 44
• Dane techniczne p. 45
• Warunki gwarancji p. 45
• Usuwanie Ogólne uwagi Przed użyciem urządzenia, należy dokładnie przeczytać podręcznik użytkowania i zachować go wraz z gwarancją, paragonem oraz w razie możliwości wraz z oryginalnym opakowaniem zawierającym wewnętrzne elementy. Jeśli dasz tego urządzenia do innych ludzi, również z instrukcji obsługi. p. 45

• Proszę wykorzystywać urządzenie jedynie dla prywat- nego celu, jaki został przewidziany dla urządzenia. Urzą- dzenie to nie zostało przewidziane do użytku w ramach działalności gospodarczej.

• Proszę nie korzystać z urządzenia na zewnątrz. Proszę trzymać urządzenie z daleka od ciepła, bezpośredniego promieniowania słonecznego, wilgoci (w żadnym wypadku nie zanurzać w substancjach płynnych) oraz ostrych krawędzi. Proszę nie obsługiwać urządzenia wilgotnymi dłońmi. Jeżeli urządzenie jest wilgotne lub mokre, proszę natychmiast wyciągnąć wtyczkę.

• Należy regularnie sprawdzać, czy urządzenie i kabel sieciowy nie są uszkodzone. W razie uszkodzenia należy przestać korzystać z urządzenia.

• Proszę stosować tylko oryginalne akcesoria.

• Dla bezpieczeństwa dzieci proszę nie zostawiać swo- bodnie dostępnych części opakowania (torby plastikowe, kartony, styropian itp.). OSTRZEŻENIE: Nie pozwalaj dzieciom bawić się folią. Niebezpieczeń- stwo uduszenia! Specjalne wskazówki związane z bezpieczną obsługą tego urządzenia OSTRZEŻENIE: Ryzyko obrażeń!

• Przed wymianą akcesoriów lub części dodatkowych, które ru- szają się podczas pracy urządzenie należy wyłączyć i odłączyć od sieci!

• Nie dotykać części ruchomych.

• Przed włączeniem należy sprawdzić, czy wszystkie końcówki akcesoriów zostały prawidłowo zainstalowane i bezpiecznie umieszczone.KM3711_KM3712_IM (11 lang.)_062020 08.06.20

OSTRZEŻENIE: Ryzyko obrażeń!

• Zawsze odłączać urządzenie od zasilania, kiedy jest pozosta- wione bez nadzoru i przed montażem, demontażem lub czysz- czeniem.

• Dzieci nie mogą korzystać z urządzenia.

• Trzymać urządzenie i przewód poza zasięgiem dzieci.

• Dzieciom nie należy pozwalać grać tym urządzeniem.

• To urządzenie może być użytkowane przez osoby o ograni- czonej sprawności zycznej, czuciowej czy umysłowej lub nie mające doświadczenia ani wiedzy, lecz pod nadzorem lub gdy zostaną przeszkolone w zakresie bezpiecznego użytkowania i gdy rozumieją zagrożenia wynikające z użytkowania.

• Nie naprawiać urządzenia samodzielnie. Skontaktować się z pracownikiem autoryzowanego serwisu. Jeśli przewód zasila- nia jest uszkodzony, należy go wymienić u producenta, przed- stawiciela serwisu lub podobnie wykwalikowanej osoby, aby uniknąć zagrożenia. UWAGA: Nie zanurzać urządzenia w wodzie w celu czyszczenia. Proszę postępować zgodnie ze wskazówkami zawartymi w rozdziale „Czyszczenie”.

• Prosimy nie manipulować przy wyłącznikach bezpieczeństwa!

• Urządzenie służy wyłącznie do obróbki produktów żywnościowych. Używanie urządzenia w innym celu może spowodować obrażenia. Wypakowanie urządzenia

1. Zdjąć opakowanie z urządzenia.

2. Usunąć cały materiał opakowaniowy, taki jak plastikowe

warstwy, wypełniacze, zaciski do kabli oraz opakowanie z pudła.

3. Sprawdzić, czy wszystkie części znajdują się pudełku.

4. Jeśli zawartość opakowania jest niepełna lub jest za-

uważalnie uszkodzona, nie wolno korzystać z urządze- nia. Natychmiastowo należy zwrócić je do sprzedawcy. WSKAZÓWKA: Na urządzeniu wciąż znajduje się kurz oraz pozostałości po produkcji. Zalecamy czyszczenie urządzenia tak, jak opisano w rozdziale „Czyszczenie”.KM3711_KM3712_IM (11 lang.)_062020 08.06.20

Przegląd elementów obsługi / Zakres dostawy 1 Obrotowe ramię 2 Obudowa silnika 3 Dźwignia opuszczania / podnoszenia ramienia 4 Pokrętło sterowania 5 Misa do mieszania 6 Osłona przeciwrozbryzgowa 7 Trzepaczka 8 Hak do mieszania 9 Mieszadło do ciasta 10 Tarcza ochronna Podłączenie elektryczne Sprawdzić, czy napięcie sieci zasilania zgadza się z na- pięciem roboczym urządzenia. Informacje na ten temat są podane na tabliczce znamionowej. Instalacja i działanie zagniatarki WSKAZÓWKA: Włącz urządzenie tylko z miską do mieszania na miejscu!

1. Odchylanie ramienia obrotowego: Przesunąć dźwi-

gnię w kierunku i przytrzymać ją w tym położeniu. Ręką przesunąć ramię obrotowe do górnego położenia i zwolnić dźwignię.

2. Jeśli potrzebujesz osłony przed chlapaniem, za-

montuj ją teraz od dołu do ramienia. Trzymaj osłonę przed rozchlapaniem (6) w taki sposób, aby otwór do napełniania był umieszczony przed tobą. Na spodzie ramienia uchylnego są dwa wgłębienia: z przodu i z tyłu. Wsuń w te wgłębienia prowadnice osłony przed rozchla- paniem. Obróć osłonę w kierunku LOCK, aby ją zablokować.

3. W przypadku użycia haka do zagniatania ciasta (9) czy

haka do mieszania (8) najpierw należy zamontować tar- czę ochronną. Zapobiega ona przed kontaktem ciasta z wałem napędowym. Przytrzymać tarczę, tak jak misę. Wsunąć końcówkę haka do wyrabiania ciasta (9) lub haka mieszania (8) od dołu w zagłębienie w otworze tarczy i unieruchomić ją, obracając o ćwierć obrotu w lewo.

4. Użytkowanie akcesoriów:

W górnej części końcówki każ- dego z akcesoriów jet wgłębie- nie na wałek napędowy oraz za- trzask. Wcisnąć końcówkę w wałek napędowy. Wciśnij i jed- nocześnie przekręć nasadkę w lewo, aby szyny wałka napędowego ją zablokowały.

5. Miska do mieszania: Miskę do mieszania umieścić

w jej uchwycie. Obracać miską w kierunku jaj zatrzasku LOCK pokazanym na obudowie.

6. Włożyć składniki do miski do mieszania.

WSKAZÓWKA: W przypadku wyrabiania ciężkiego ciasta, nie wsypy- wać do miski wszystkich składników na raz. Zacząć proces zagniatania od dodania mąki, cukru i jaj. W trakcie zagniatania wolno dodawać płyny.

7. Sprawdzić, czy pokrętło sterowania jest w pozycji MIN.

8. Trzymać nieruchomo ramię obrotowe. Przesunąć dźwi-

gnię w kierunku i przytrzymać ją w tym położeniu. Jednocześnie ręcznie opuścić ramię. Zwolnić dźwignię.

9. Wsunąć wtyczkę do gniazda sieciowego.

10. Wybrać prędkość, korzystając z poniższej tabeli.

Tabela: Rodzaje ciasta i nasadki Rodzaj ciasta Nasadka Pozycja na pokrętle sterowania Ilość Maks. czas pracy Ciężkie ciasto (np. chleb lub kruche ciasto) Mieszadło do ciasta MIN MAX maks. 1,5 kg 3 - 5 minuty Ciasto średniej gęstości (np. ciasto naleśnikowe) Hak do mieszania MIN MAX min. 0,5 kg maks. 3,5 kg

Lekkie ciasta (np. do gofra lub naleśników, pudding) Trzepaczka MIN MAX min. 500 ml maks. 3,5 litr

Śmietana Trzepaczka MIN MAX min. 200 ml maks. 2,5 litr

Rodzaj ciasta Nasadka Pozycja na pokrętle sterowania Ilość Maks. czas pracy Białka jajek Trzepaczka MIN MAX

4 - 10 jajek 3 - 5 minuty

WSKAZÓWKA: Praca krótkookresowa: W przypadku ciężkiego ciasta użytkować urządzenia nie dłużej niż 5 minut, a następnie pozostawić na 10 minut, aby wystygło. Przerwanie pracy OSTRZEŻENIE: Ryzyko obrażeń!

• Zawsze, gdy chcesz przerwać wykonywaną czynność, ustaw przełącznik na MIN.

• Wyciągnąć wtyczkę zasilania przed wymianą akce- soriów.

• Poczekać na całkowite zatrzymanie końcówki!

• Jeśli uruchamiamy dźwignię) podczas pracy, aby pod- nieść ramię, przełącznik bezpieczeństwa dezaktywuje silnik.

• Silnik ponownie zacznie pracować natychmiast po obniżeniu ramienia malaksera! Koniec pracy i wyjęcie misy

1. Na koniec pracy ustawić pokrętło sterujące w pozycji

MIN. Wyciągnąć wtyczkę zasilania.

2. Przesunąć dźwignię w kierunku

i przytrzymać ją w tym położeniu. Ręką przesunąć ramię obrotowe do górnego położenia i zwolnić dźwignię.

3. Wyjąć końcówkę mieszadła.

4. Jeśli użyto osłony przed rozbryzgami, przekręć ją

w lewo, aby ją zdjąć.

5. Przekręć miskę w lewo, aby ją zdjąć.

6. Posługując się skrobakiem lub łopatką odkleić wymie-

szane ciasto od ścianek misy, po czym je wyjąć.

7. Umyć wszystkie elementy zgodnie z zaleceniami zawar-

tymi w rozdziale „Czyszczenie”. Przepisy Ciasto biszkoptowe (przepis podstawowy) Pozycja 2 - 3 Składniki: 250 g masła lub margaryny, 250 g cukru, 1 opakowanie cu- kru wanilinowego lub 1 opakowanie mieszanki „Citro-Back”, szczypta soli, 4 jaja, 500 g mąki pszennej, 1 opakowanie proszku do pieczenia, ok. ⅛ litra mleka. Przygotowanie: Wsyp mąkę i pozostałe składniki do miski, włącz robota z hakiem do mieszania na 30 sekund z prędkością 2, a potem na ok. 3 minuty na pozycji 3. Przesmarować formę lub wyłożyć ją papierem do pieczenia, wlać do niej ciasto i upiec. Przed wyjęciem ciasta z piekarnika należy sprawdzić, czy jest upieczone: Nakłuć ciasto ostrym drew- nianym patyczkiem na środku formy. Ciasto jest gotowe, jeśli nie przylega do wykałaczki. Upieczone ciasto wyjąć do schłodzenia. Piekarnik tradycyjny: Szczelina na blachę: 2 Nagrzewanie: Piekarnik elektryczny, ogrzewanie górne i dolne 175 - 200 °C, piekarnik gazowy: Prędkość 2 - 3 Czas pieczenia: 50 - 60 minut Przepis można zmieniać według własnych upodobań, np. dodać 100 g rodzynek, 100 g orzechów lub 100 g startej czekolady. Niech poniesie was wyobraźnia. Bułki z siemieniem lnianym Pozycja 1 - 2 Składniki:

500 - 550 g mąki pszennej, 50 g siemienia lnianego, ⅜ litra

wody, 1 kostka drożdży (40 g), 100 g chudego odsączonego twarogu, 1 łyżeczka soli. Do szczotkowania: 2 łyżeczki wody Przygotowanie: Namoczyć siemię lniane w ⅛ litra letniej wody. Pozostałą cześć letniej wody (¼ litra) wlej do miski do mieszania, wsyp pokruszone drożdże, dodaj twaróg i dobrze wymieszaj, używając do tego haka do mieszania ciasta w pozycji 1. Drożdże muszą całkowicie się rozpuścić. Dodać mąkę, namoczone siemię lniane i sól. Wyrabiaj w pozycji 1, na- stępnie zmienić na 2 i wyrabiaj jeszcze przez 3 do 5 minut. Przykryć ciasto i odstawić w ciepłe miejsce na 45 - 60 minut, aby urosło. Ponownie zagnieść, wyjąć z miski i uformować 16 bułeczek. Blachę do pieczenia wyłożyć zmoczonym papierem do pieczenia. Ułożyć bułeczki na blasze, odstawić na 15 minut, aby urosły, posmarować letnią wodą i piec. Piekarnik tradycyjny: Szczelina na blachę: 2 Nagrzewanie: Piekarnik elektryczny: Górne i dolne ogrzewanie 200 - 220 °C (wstępne nagrzewanie przez 5 minut), piekarnik gazowy: Prędkość 2 - 3 Czas pieczenia: 30 - 40 minutKM3711_KM3712_IM (11 lang.)_062020 08.06.20

Krem czekoladowy Pozycja 4 Składniki: 200 ml słodkiej śmietany, 150 g ciemnej czekolady, 3 jajka,

50 - 60 g cukru, szczypta soli, 1 torebka cukru waniliowego,

1 łyżka stołowa koniaku lub rumu, wiórki czekoladowe. Przygotowanie: Ubić śmietanę na sztywno w misie do mieszania trze- paczką, wyjąć z misy i trzymać w chłodzie. Roztopić czeko- ladę zgodnie z instrukcją na opakowaniu lub podgrzewać przez 3 minut w mikrofalówce ustawionej na 600 W. W mię- dzyczasie ubij jajka, cukier, cukier waniliowy, brandy lub rum i sól trzepaczką w naczyniu do mieszania w pozycji 4, aż utworzy się piana. Dodaj i równomiernie wymieszaj stopioną czekoladową powłokę na pozycji 4. Zachować nieco bitej śmietany do dekoracji. Dodać pozostałą cześć ubitej śmie- tany i wymieszać korzystając z funkcji pulsacyjnej. Przybrać krem czekoladowy. Podawać schłodzony. Czyszczenie OSTRZEŻENIE:

• Przed rozpoczęciem czyszczenia zawsze należy najpierw wyjąć wtyczkę z gniazdka.

• Nie należy nigdy zanurzać urządzenia w wodzie w celu jego umycia. Może to doprowadzić do porażenia elektrycznego lub pożaru. UWAGA:

• Do czyszczenia nie należy używać drucianej szczotki ani szorstkich materiałów.

• Nie stosować żrących ani ścierających środków czyszczących. Obudowa silnika Obudowę silnika czyścić wyłącznie wilgotną ściereczką z dodatkiem niewielkiej ilości środka do mycia naczyń. Misa do mieszania, osłona przeciwrozbryzgowa, tarcza ochronna, końcówki mieszające oraz do wyrobu ciasta UWAGA: Mieszadła i trzepaczki nie nadają się do mycia w zmy- warce. Gorąco oraz żrące środki czyszczące mogą spowodować wykrzywienie lub odbarwienie końcówek.

• Części, które miały styczność z jedzeniem po umyciu należy opłukać wodą.

• Przed ponownym zamontowaniem, wszystkie elementy należy dokładnie wysuszyć. Przechowywanie

• Oczyścić urządzenie zgodnie z opisem. Akcesoria należy pozostawić do całkowitego wyschnięcia.

• Jeśli urządzenie nie będzie używane przez dłuższy czas, zalecane jest jego przechowywanie w oryginalnym opakowaniu.

• Urządzenie zawsze przechowywać w miejscu niedostęp- nym dla dzieci, dobrze przewietrzanym i suchym. Eliminowanie usterek i zakłóceń Problem Możliwa przyczyna Co należy zrobić Urządzenia nie można włączyć lub przestaje działać. Urządzenie nie ma zasilania. Sprawdzić gniazdko za pomocą innego urządzenia. Podłącz prawidłowo wtyczkę. Sprawdź bezpieczniki. Ramię obrotowe nie jest zablokowane w swoim najniż- szym położeniu. Wyłącznik bezpie- czeństwa uniemożli- wia działanie. Jednocześnie popchnąć dźwignię i ramię obrotowe aż do zablokowania ramienia. Urządzenie jest uszkodzone. Skontaktować się z centrum serwiso- wym lub wykwaliko- wanych fachowcem specjalistą.KM3711_KM3712_IM (11 lang.)_062020 08.06.20

Dane techniczne Model:.......................................................KM 3711 / KM 3712 Napięcie zasilania: ................................... 220 - 240 V~, 50 Hz Pobór mocy: ................................................................ 1100 W Klasa ochrony: ..................................................................... Waga netto: ............................................................ok. 3,85 kg Zastrzegamy sobie prawo wprowadzania zmian technicz- nych i projektowych w trakcie ciągłego rozwoju produktu. Niniejsze urządzenie odpowiada wymaganiom normy bezpieczeństwa użytkowania oraz spełnia wymagania dyrektywy niskonapięciowej i kompatybilności elektroma- gnetycznej. Warunki gwarancji Przyznajemy 24 miesiące gwarancji na produkt licząc od daty zakupu. W tym okresie będziemy bezpłatnie usuwać w terminie 14 dni od daty dostarczenia wadliwego sprzętu z kartą gwarancyjną do miejsca zakupu wszystkie uszkodzenia powstałe w tym urządzeniu na skutek wady materiałów lub wadliwego wykonania, naprawiając oraz wymieniając wadliwe części lub (jeśli uznamy za stosowne) wymieniając całe urządzenie na nowe. Sprzęt do naprawy powinien być dostarczony w komplecie wraz z dowodem zakupu oraz z ważną kartą gwarancyjną do sprzedawcy w miarę możliwości w oryginalnym opako- waniu lub innym odpowiednim dla zabezpieczenia przed uszkodzeniem. W razie braku kompletnego opakowania fa- brycznego, ryzyko uszkodzenia sprzętu podczas transportu do i z miejsca zakupu ponosi reklamujący. Naprawa gwarancyjna nie dotyczy czynności przewidzia- nych w instrukcji obsługi, do wykonania których zobowią- zany jest użytkownik we własnym zakresie i na własny koszt. Gwarancja nie obejmuje:

• mechanicznych, termicznych, chemicznych uszkodzeń sprzętu i wywołanych nimi wad,

• uszkodzeń powstałych w wyniku działania sił zewnętrz- nych takich jak wyładowania atmosferyczne, zmiana napięcia zasilania i innych zdarzeń losowych,

• nieprawidłowego ustawienia wartości napięcia elektrycz- nego, zasilanie z nieodpowiedniego gniazda zasilania,

• sznurów połączeniowych, sieciowych, żarówek, baterii, akumulatorów,

• uszkodzeń wyrobu powstałych w wyniku niewłaściwego lub niezgodnego z instrukcją jego użytkowania, przecho- wywania, konserwacji, samowolnego zrywania plomb oraz wszelkich przeróbek i zmian konstrukcyjnych doko- nanych przez użytkownika lub osoby niepowołane,

• roszczeń z tytułu parametrów technicznych wyrobu, o ile są one zgodne z podanymi przez producenta,

• prawidłowego zużycia i uszkodzeń, które mają nieistotny wpływ na wartość lub działanie tego urządzenia. Karta gwarancyjna bez pieczątki sklepu, daty sprzedaży, nie wypełniona, źle wypełniona, ze śladami poprawek, nieczytelna wskutek zniszczenia, bez możliwości ustalenia miejsca sprzedaży oraz dołączonego dowodu zakupu jest nieważna. Korzystanie z usług gwarancyjnych nie jest możliwe po upływie daty ważności gwarancji. Gwarancja na części lub całe urządzenie, które są wymieniane kończy się, wraz z końcem gwarancji na to urządzenie. Wszystkie inne roszczenia, wliczając w to odszkodowania są wykluczone chyba, że prawo przewiduje inaczej. Rosz- czenia wykraczające poza tą umowę nie są uwzględniane przez tą gwarancję. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową. Gwarancja oraz zawarte w niej warunki obowiązują na terenie Rzeczpospolitej Polskiej. Dystrybutor: CTC Clatronic Sp. z o.o Ul. Brzeska 1 45-960 Opole Usuwanie Znaczenie symbolu „Pojemnik na śmieci” Proszę oszczędzać nasze środowisko, sprzęt elektryczny nie należy do śmieci domowych. Proszę korzystać z punktów zbiorczych, przewidzianych do zdawania sprzętu elektrycz- nego, i tam proszę oddawać sprzęt elektryczny, którego już nie będą Państwo używać. Tym sposobem pomagają Państwo unikać potencjalnych następstw niewłaściwego usuwania odpadów, mających wpływ na środowisko i zdrowie ludzi. Tą drogą przyczyniają się Państwo do ponownego użycia, do recyklingu i do innych form wykorzystania starego sprzętu elektrycznego i elektronicznego. Informacje, gdzie można zdać sprzęt, otrzymają Państwo w swoich urzędach komunalnych lub w administracji gminy.KM3711_KM3712_IM (11 lang.)_062020 08.06.20
