INSTRUKCJA OBSŁUGI V2P5P43 ASUS

Seria ASUS Komputer PC (Desktop Barebone) Podręcznik instalacji2 Podręcznik instalacji Polski Elementy panela tylnego Elementy panela przedniego

4. Port równoległy (

) (niektóre modele mogą posiadać z tyłu cztery porty USB 2.0)

7. Jeden z następujących portów:

• Optyczny port wyjścia S/PDIF (

• Koncentryczny port wyjścia S/PDIF (

) (tylko niektóre modele)

1. Pokrywa 5,25-calowej

2. Pokrywa 3,5-calowej

UWAGA: Porty na panelu tylnym i miejsca ich lokalizacji mogą się różnić, w zależności od modelu systemu. Szczegółowe opisy znajdują się w podręczniku użytkownika systemu.

UWAGA: *Niektóre modele mogą być wyposażone w dwa dodatkowe porty USB

2.0 i/lub jeden port IEEE

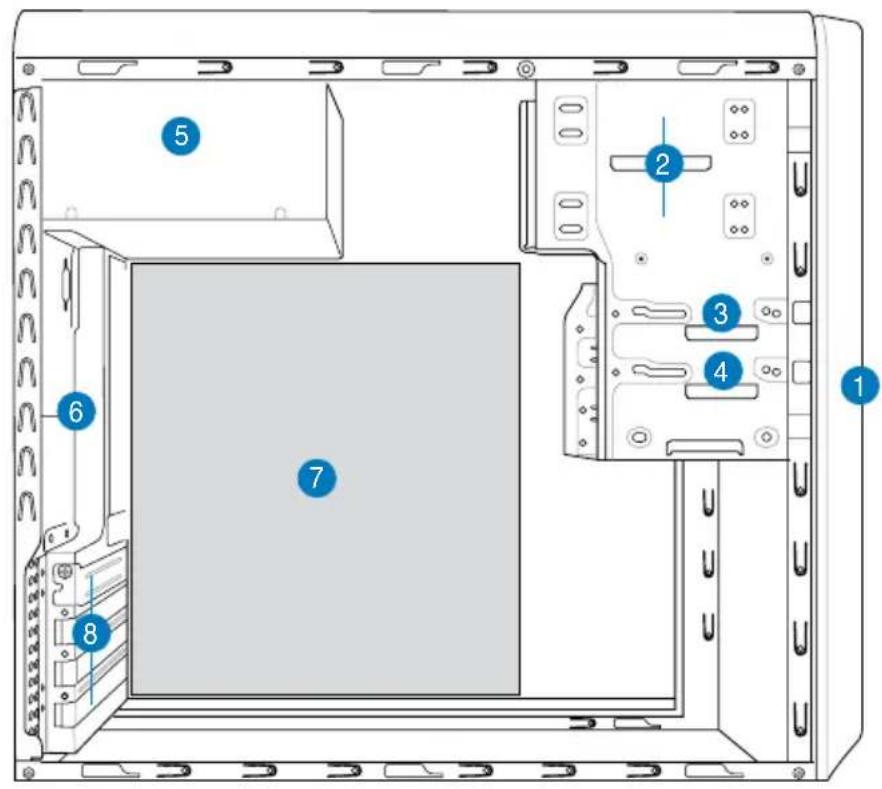

1394a. 93Podręcznik instalacji Polski Komponenty wewnętrzne

1. Pokrywa panela przedniego

2. Pusta wnęka na napęd optyczny

3. Wnęka na napęd dyskietek

4. Wnęka na napęd dysku twardego

6. Gniazdo wentylatora obudowy

7. Płyta główna ASUS*

8. Metalowe zaślepki gniazd

9. Jedna z następujących konguracji portów audio:

• 8-kanałowe Szczegółowe informacje zawiera tabela konguracji w podręczniku użytkownika.

UWAGA: *Szczegółowe informacje dotyczące płyty głównej znajdują się w systemowym podręczniku użytkownika systemu.4 Podręcznik instalacji Polski

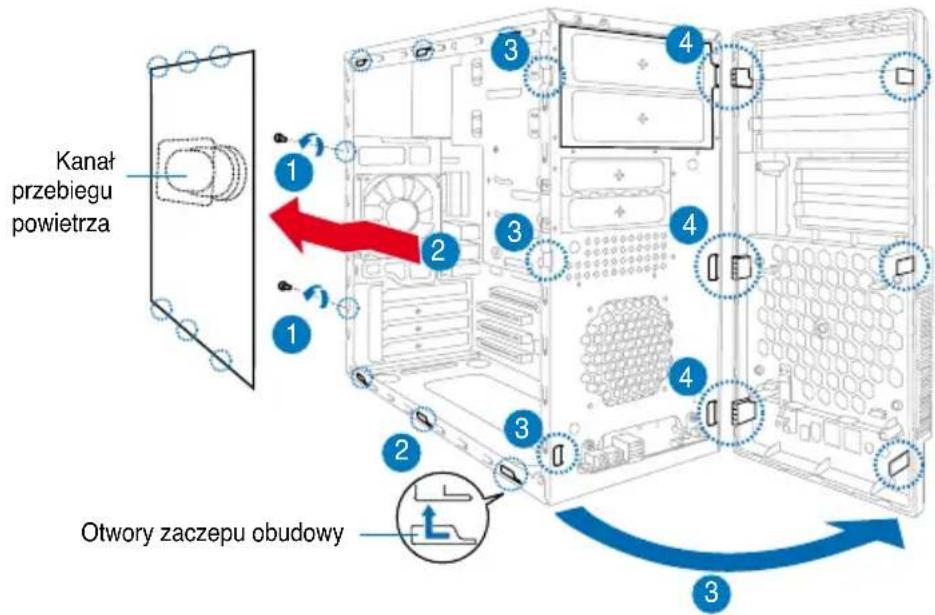

Zdejmowanie pokrywy bocznej i zespołu panela przedniego

1. Odkręć śruby pokrywy na panelu tylnym.

2. Odciągnij pokrywę boczną w kierunku panela tylnego, aż do zwolnienia

zaczepów z występów obudowy. Odłóż na bok pokrywę boczną.

3. Odszukaj zaczepy mocowania panela przedniego, następnie unieś je, aż do

zwolnienia z obudowy.

4. Obróć zespół panela przedniego na prawo, aż do pokazania wypustów

zawiasowych z prawej strony zespołu.

5. Zdejmij zespół panela przedniego, a następnie odłóż go na bok.

Kanał przebiegu powietrza Otwory zaczepu obudowy Wybór napięcia Zasilacz systemu posiada przełącznik wyboru napięcia 115 V/230 V, znajdujący się poniżej złącza zasilania. Przełącznik ten służy do wyboru właściwego napięcia wejściowego prądu zasilającego systemu, zgodnego z napięciem prądu zasilającego w danym obszarze. Jeśli napięcie prądu zasilającego w danym obszarze wynosi 100-127 V, przełącznik ten należy ustawić na 115 V. Jeśli napięcie prądu zasilającego w danym obszarze wynosi 200-240 V, przełącznik ten należy ustawić na 230 V. UWAGA: Informacje o dokładnym położeniu selektora napięcia znajdują się w podręczniku użytkownika systemu.5Podręcznik instalacji Polski

3. Unieś dźwignię mocowania w kierunku

strzałki pod kątem 135º.

4. Unieś płytę mocowania kciukiem i palcem

wskazującym pod kątem 100º (4A), a następnie naciśnij nasadkę PnP w oknie płyty mocowania w celu usunięcia (4B).

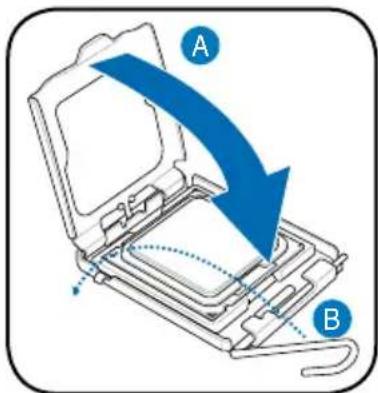

6. Zamknij płytę mocowania (A), a

następnie naciśnij dźwignię mocowania (B), aż do zatrzaśnięcia w zatrzasku.

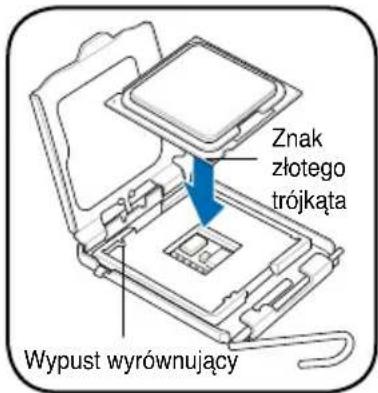

5. Ustaw procesor nad gniazdem,

upewniając się, że złoty trójkąt znajduje się w dolnym lewym rogu gniazda. Wypust wyrównujący powinien pasować do nacięcia procesora. Instalacja procesora OSTRZEŻENIE. Aby zapobiec uszkodzeniu styków gniazda, nie należy zdejmować pokrywy PnP, jeśli nie będzie instalowany procesor. Instalacja pakietu procesora Intel

4 w podstawce LGA775

1. Zlokalizuj gniazdo procesora na płycie głównej.

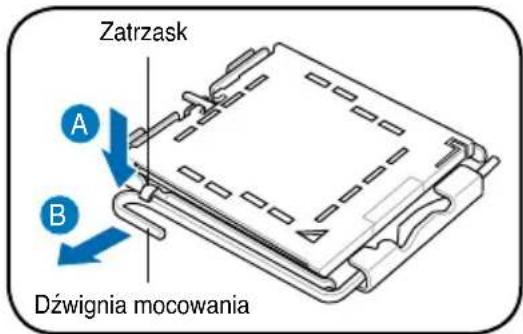

2. Naciśnij kciukiem dźwignię

mocowania (A) i przesuń ją na lewo (B), aż do zwolnienia z zatrzasku. Znak złotego trójkąta Wypust wyrównujący Dźwignia mocowania Zatrzask

Płyta mocowania Nasadka PnP

36 Podręcznik instalacji Polski Instalacja zespołu wentylatora procesora i radiatora Instalacja radiatora i wentylatora procesora Intel

1. Ustaw radiator na zainstalowanym

procesorze, upewniając się, że cztery elementy mocujące odpowiadają otworom w płycie głównej.

2. Naciśnij jednocześnie, kolejno dwa

elementy mocujące po przekątnej, aby zamocować zespół wentylatora i radiatora.

3. Po założeniu zespołu wentylatora

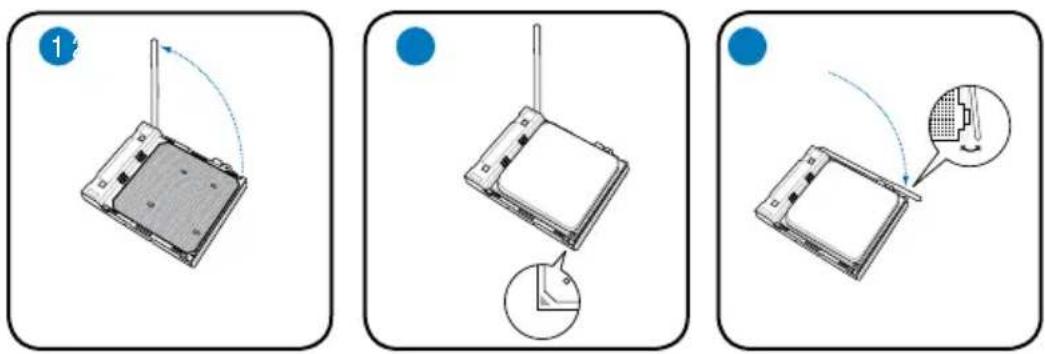

i radiatora należy podłączyć kabel wentylatora procesora do złącza na płycie głównej. Instalacja pakietu procesora AMD

1. Odszukaj gniazdo procesora, a następnie podnieś dźwignię gniazda pod

2. Zainstaluj procesor w gnieździe, upewniając się, że róg procesora oznaczony

złotym trójkątem jest dopasowany do rogu gniazda ze znakiem małego trójkąta.

3. Naciśnij do dołu dźwignię gniazda w celu zamocowania procesora.

OSTRZEŻENIE: Nieprawidłowa instalacja procesora w gnieździe, może spowodować wygięcie szpilek i poważne uszkodzenie procesora!

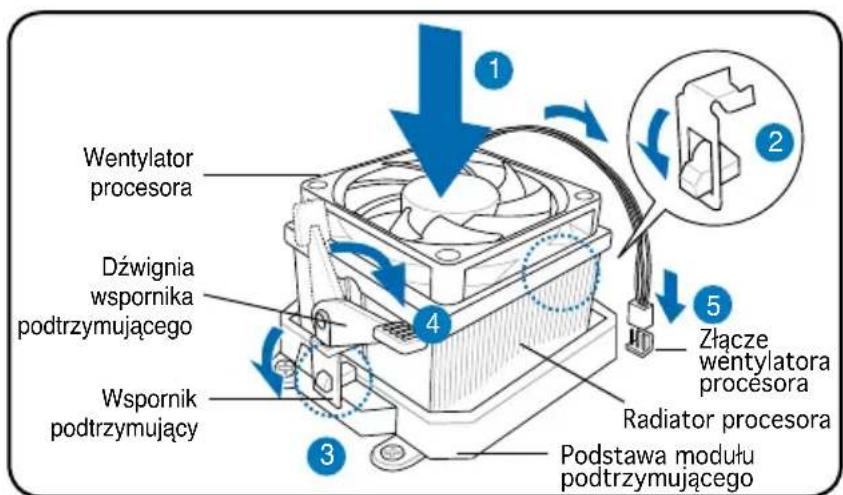

17Podręcznik instalacji Polski Instalacja radiatora i wentylatora procesora AMD

1. Ustaw radiator na zainstalowanym procesorze.

WAŻNE. Upewnij się, że zespół wentylatora i radiatora jest idealnie dopasowany do podstawy modułu mechanizmu przytrzymywania; w przeciwnym razie nie będzie można zablokować wspornika podtrzymującego.

2. Podłącz jeden koniec wspornika podtrzymującego do podstawy modułu

3. Podłącz drugi koniec wspornika podtrzymującego (obok blokady

wspornika podtrzymującego) do podstawy modułu podtrzymującego, aż do kliknięcia, oznaczającego zaskoczenie na miejsce. UWAGA. Opakowanie z procesorem powinno zawierać instrukcje dotyczące procesora, zespołu wentylator/radiator i mechanizmu podtrzymującego. Jeśli instrukcje przedstawione w tej części nie zgadzają się z dokumentacją procesora, należy stosować się do instrukcji dokumentacji procesora.

4. Naciśnij blokadę wspornika podtrzymującego mechanizmu

podtrzymującego w celu zamocowania wentylatora i radiatora do podstawy modułu podtrzymującego.

5. Podłącz kabel wentylatora procesora do złącza na płycie głównej.

OSTRZEŻENIE. Nie wolno zapomnieć o podłączeniu złącza wentylatora procesora! Jeśli złącze to nie zostanie podłączone, może wystąpić błąd monitorowania sprzętu. Podstawa modułu podtrzymującego Radiator procesora Wentylator procesora Dźwignia wspornika podtrzymującego Wspornik podtrzymujący Złącze wentylatora procesora

48 Podręcznik instalacji Polski Instalacja karty rozszerzenia Instalacja modułu DIMM

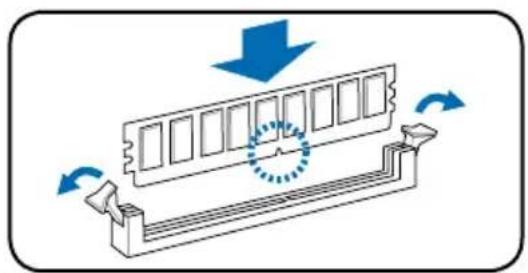

1. Zlokalizuj gniazda DIMM na płycie głównej.

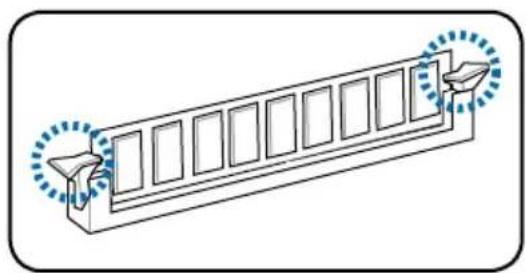

2. Odblokuj gniazdo DIMM, naciskając na zewnątrz zatrzaski mocujące.

3. Wyrównaj moduł DIMM w gnieździe, aby nacięcie w module DIMM pasowało

4. Naciśnij moduł DIMM w kierunku gniazda, aż do zatrzaśnięcia się do

wewnątrz zatrzasku podtrzymującego. UWAGA.

• Przed dodawaniem lub odłączaniem modułów DIMM należy odłączyć zasilanie. Niezastosowanie się do tego polecenia może spowodować uszkodzenie płyty głównej i/lub komponentów.

• Moduły DDR DIMM posiadają nacięcie, które umożliwia ich instalację tylko w jednym kierunku. NIE wolno na siłę wkładać modułu DIMM do gniazda, ponieważ może to spowodować uszkodzenie modułu DIMM.

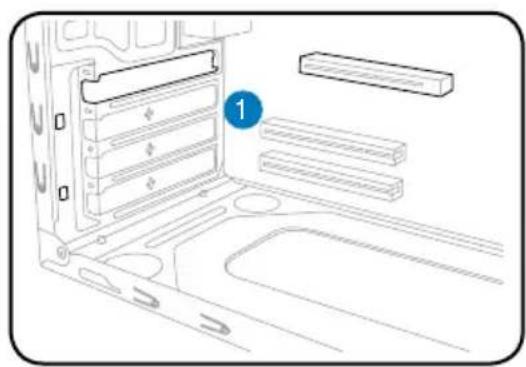

1. Zdejmij metalową zaślepkę.

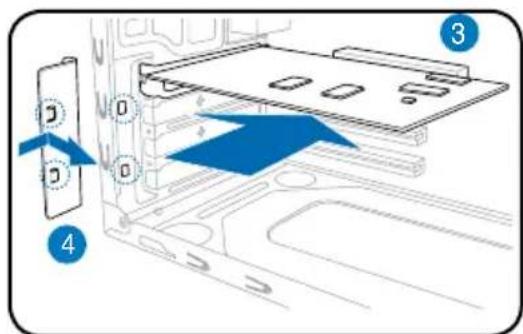

3. Wstaw złącze karty do gniazda, a

następnie naciśnij mocno kartę, aż do jej pełnego dopasowania do gniazda.

4. Załóż metalową zaślepkę.

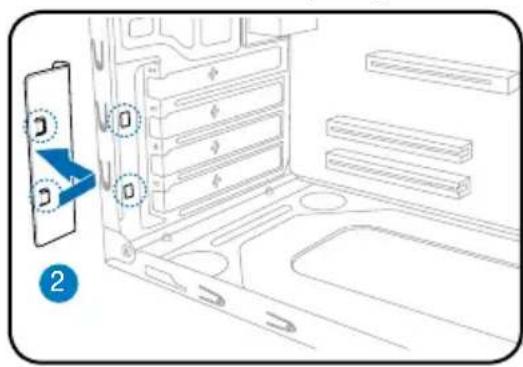

2. Zdejmij metalową zaślepkę

usytuowaną naprzeciw gniazda, które ma zostać wykorzystane.

49Podręcznik instalacji Polski Instalacja napędów pamięci masowej Napęd optyczny

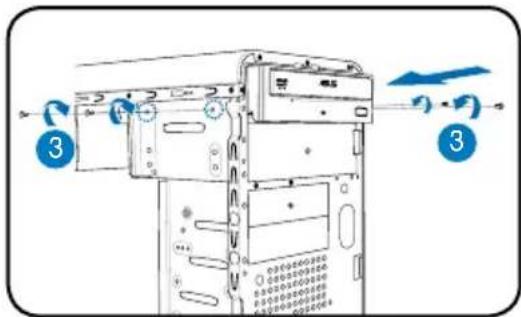

1. Ustaw obudowę pionowo, a

następnie zdejmij metalową płytę pokrywy górnego napędu 5,25”.

2. Wstaw napęd optyczny do wnęki, a

następnie ostrożnie pchnij napęd, aż do wyrównania otworów na śruby w napędzie z otworami we wnęce.

3. Zamocuj napęd optyczny dwiema

śrubami po obu stronach wnęki.

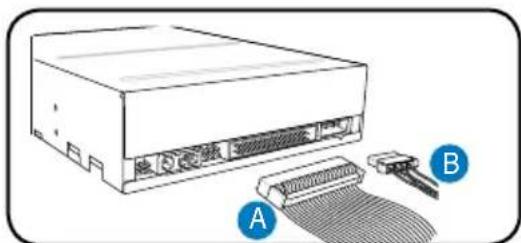

4. Podłącz złącza IDE (A) oraz wtyki

zasilania (B) do złączy z tyłu napędu. Napęd dyskietek elastycznych

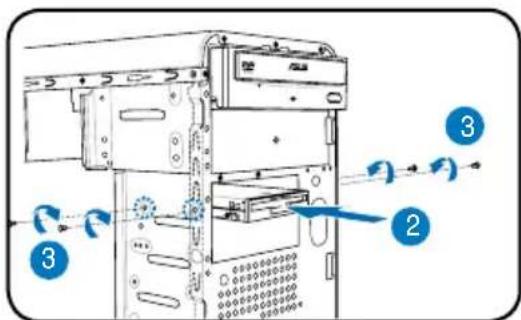

1. Ustaw obudowę pionowo, a

następnie zdejmij metalową płytę pokrywy dolnego napędu 3,5”.

2. Wstaw napęd dyskietek

elastycznych do wnęki, a następnie ostrożnie pchnij napęd, aż do wyrównania otworów na śruby w napędzie z otworami we wnęce.

3. Zamocuj napęd dyskietek

elastycznych dwiema śrubami po obu stronach wnęki.

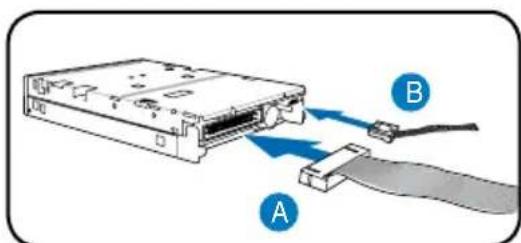

4. Podłącz wtyki sygnałowe (A)

i zasilania (B) do złączy z tyłu napędu. Napęd dysku twardego

1. Ustaw obudowę pionowo, a

następnie zdejmij metalową płytę pokrywy górnego napędu 3,5”.

2. Wstaw napęd dysku twardego do

wnęki, a następnie ostrożnie pchnij napęd, aż do wyrównania otworów na śruby w napędzie z otworami we wnęce.

3. Zamocuj napęd dysku twardego dwiema śrubami po obu stronach wnęki.

310 Podręcznik instalacji Polski

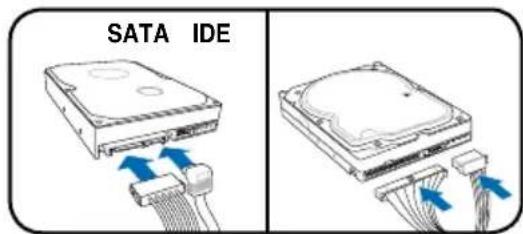

4. Dysk twardy SATA: Podłącz wtyki

jednego końca kabla sygnałowego SATA i wtykę zasilania do złączy z tyłu napędu. Dysk twardy IDE: Podłącz wtyki IDE oraz zasilania do złączy z tyłu napędu. Zdejmowanie pokryw wnęk i zakładanie zespołu panela przedniego i pokrywy bocznej Po zainstalowaniu napędu dysku optycznego i/lub napędu dyskietek elastycznych, przed zamontowaniem ich w obudowie należy zdjąć pokrywę(y) wnęki. Aby to wykonać należy:

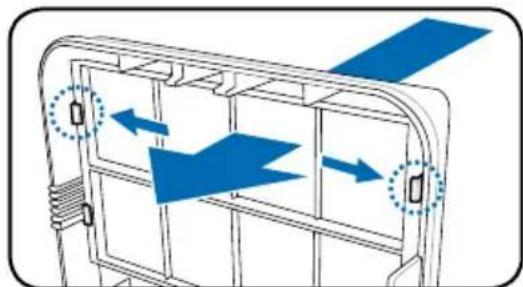

1. Odszukaj zatrzaski pokrywy wnęki.

2. Naciśnij zatrzaski do zewnątrz, aby

zwolnić pokrywę wnęki.

3. Naciśnij pokrywę wnęki do

wewnątrz, a następnie odłóż ją na bok.

4. Wykonaj te same instrukcje w celu

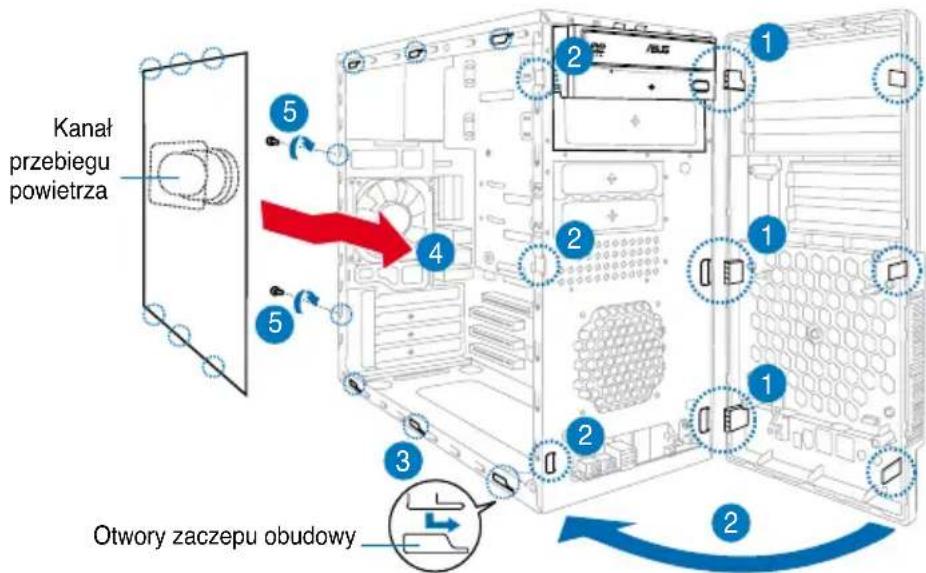

odłączenia pokrywy wnęki na napęd 3,5”. Aby założyć zespół panela przedniego i pokrywę boczną:

1. Wstaw wypusty zawiasowe zespołu panela przedniego do otworów z prawej

2. Obróć zespół panela przedniego w lewo, a następnie wstaw zaczepy do

obudowy, aż do dopasowania na miejsce zespołu panela przedniego.

3. Wstaw zaczepy pokrywy bocznej do górnych i dolnych otworów obudowy.

4. Naciskaj pokrywę boczną w kierunku panela przedniego, aż do jej

dopasowania na miejsce.

5. Zamocuj pokrywę dwiema, wcześniej odkręconymi śrubami.
