BEDIENUNGSANLEITUNG V2P5P43 ASUS

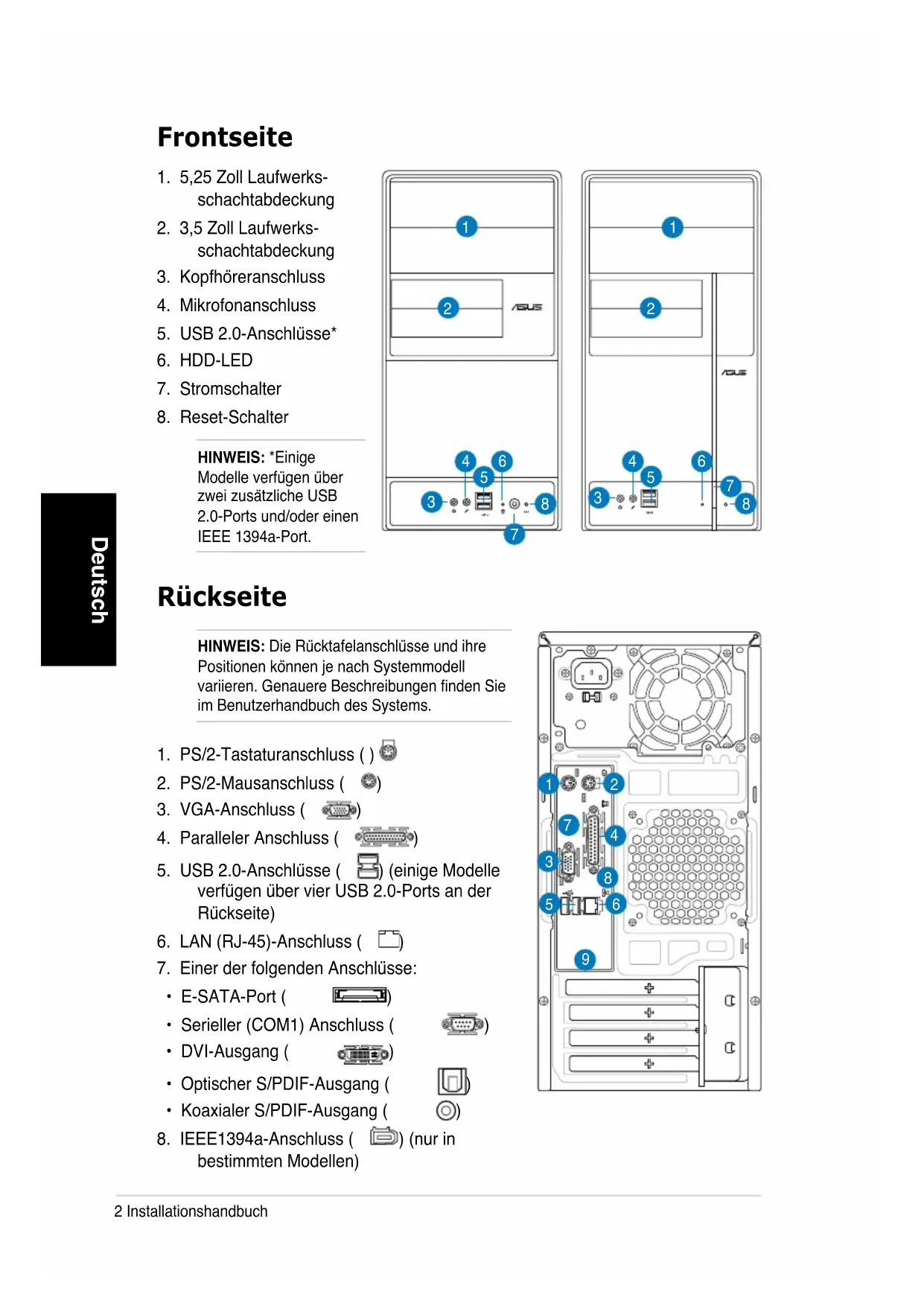

Gaine d’aération Onglets du châssisDeutsch V-Serie ASUS PC (Desktop Barebone) Installationshandbuch2 Installationshandbuch Deutsch Rückseite Frontseite
1. 5,25 Zoll Laufwerks-
2. 3,5 Zoll Laufwerks-
3. Kopfhöreranschluss
4. Mikrofonanschluss
HINWEIS: *Einige Modelle verfügen über zwei zusätzliche USB 2.0-Ports und/oder einen IEEE 1394a-Port.
1. PS/2-Tastaturanschluss ( )
2. PS/2-Mausanschluss (
4. Paralleler Anschluss (
) (einige Modelle verfügen über vier USB 2.0-Ports an der Rückseite)
6. LAN (RJ-45)-Anschluss (
7. Einer der folgenden Anschlüsse:
- Serieller (COM1) Anschluss (
- Optischer S/PDIF-Ausgang (
- Koaxialer S/PDIF-Ausgang (
8. IEEE1394a-Anschluss (
) (nur in bestimmten Modellen) HINWEIS: Die Rücktafelanschlüsse und ihre Positionen können je nach Systemmodell variieren.GenauereBeschreibungenndenSie im Benutzerhandbuch des Systems.
9. EinederfolgendenAudioanschlusskongurationen:
- 8-Kanal DetailsndenSieinderKongurationstabelledesBenutzerhandbuchs.
2. Leeres 5,25-Zoll Fach für ein
3. Diskettenlaufwerkseinschub
4. Festplattenschacht
6. Gehäuselüfteranschluss
7. ASUS-Motherboard*
8. Metallklammern der

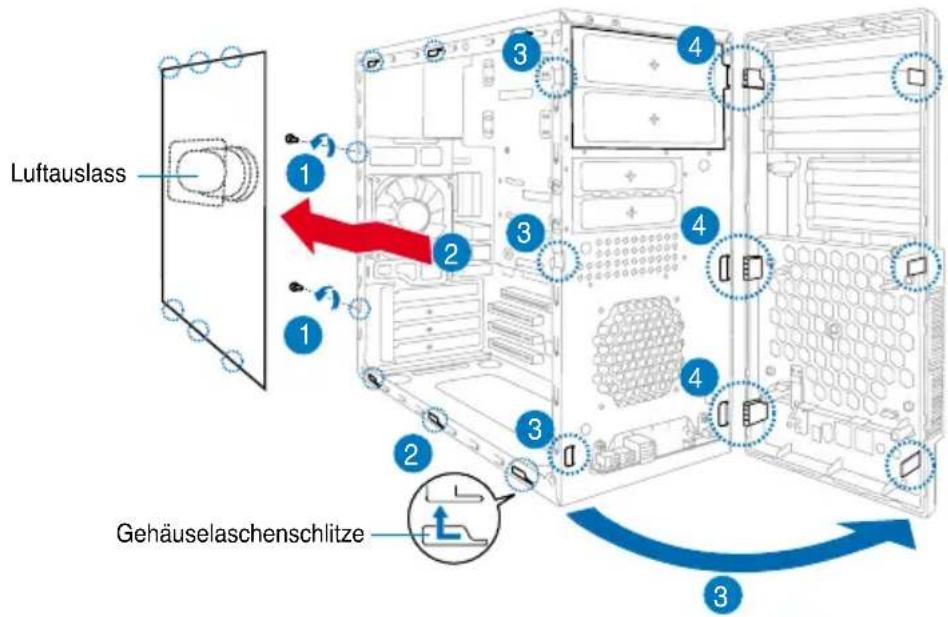

Erweiterungssteckplätze HINWEIS:*DetailszumMotherboardndenSieimBenutzerhandbuchdesSystems.4 Installationshandbuch Deutsch Entfernen der Seitenabdeckung und der Frontabdeckung
1. Entfernen Sie die Schrauben der Abdeckung an der Rückseite.
2. Ziehen Sie die Seitenabdeckung in Richtung Rückseite bis die Haken
aus den Halterungen des Gehäuses ausrasten. Stellen Sie die seitliche Abdeckung beiseite.
3. Suchen Sie die Befestigungshaken der Frontabdeckung und ziehen, bis
diese aus dem Gehäuse ausrasten.
4. Schwenken Sie die Frontabdeckung nach rechts bis die scharnierähnlichen
Halterungen an der rechten Seite frei liegen.
5. Entfernen Sie die Frontabdeckung und stellen Sie diese beiseite.
Das Netzteil ist mit einem 115V/230V- Spannungsschalter neben dem Stromanschluss ausgestattet. Verwenden Sie diesen Schalter, um die passende Systemeingangsspannung entsprechend Ihrem Stromversorgungssystem in Ihrer Region auszuwählen. Stellen Sie den Schalter auf 115V, wenn die Stromversorgung in Ihrer Region 100V bis 127V ist. Stellen Sie den Schalter auf 230V, wenn die Stromversorgung in Ihrer Region 200V bis 240V ist. HINWEIS:*DetailszumMotherboardndenSieimBenutzerhandbuchdesSystems. Auswählen der Netzspannung
Luftauslass Gehäuselaschenschlitze5Installationshandbuch Deutsch

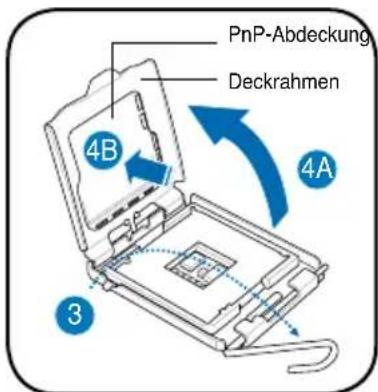

3. Ziehen Sie den Arretierhebel in die
Pfeilrichtung bis zu einem Winkel von 135º hoch.
4. Ziehe Sie den Deckrahmen mit Ihrem
DaumenundZeigengerbiszueinem Winkel von 100º hoch (4A) und drücken Sie dann die PnP-Abdeckung durch die Aussparung des Deckrahmens, um sie zu entfernen (4B).
6. Machen Sie den Deckrahmen (A)
zu. Drücken Sie anschließend den Arretierhebel (B), bis er unter dem Halteriegel einrastet.
5. Legen Sie die CPU auf den Sockel.
Richten Sie dabei das goldene Dreieck auf die untere linke Ecke des Sockels aus. Die Sockelausrichtungsnase muss in die CPU-Kerbe einpassen. Prozessoreinbau ACHTUNG: Um eine Beschädigung der Sockel-Pins zu vermeiden, entfernen Sie die PnP-Abdeckung nicht, bevor Sie den Prozessor installieren. Installieren einer Intel
4 CPU im LGA775-Paket
1. Lokalisieren Sie den Prozessorsockel auf dem Motherboard.

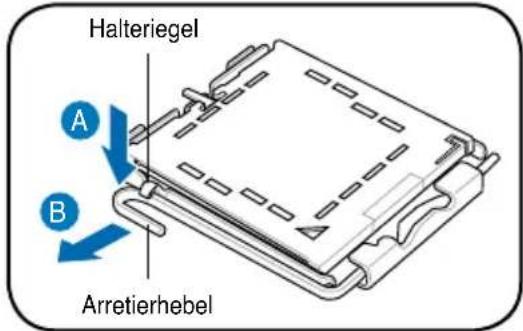

2. Drücken Sie den Arretierhebel mit
Ihrem Daumen (A) und schieben ihn nach links (B), bis er von dem Halteriegel losgelassen wird. Goldenes DreieckzeichenAusrichtungsnase Arretierhebel Halteriegel
DeckrahmenPnP-Abdeckung
1. Suchen Sie den Prozessorsockel und heben den Hebel im Winkel von ca.
2. Stecken Sie den Prozessor in den Sockel und vergewissern Sie sich, dass
die Prozessorecke mit dem goldenen Dreieck mit dem kleinen Dreieck am Sockels übereinstimmt.
3. Drücken Sie den Sockelhebel zum Sichern des Prozessors herunter.
ACHTUNG: Falscher Einbau des Prozessors kann die Anschlüsse verbiegen und den Prozessor ernsthaft beschädigen!
Einbau des Prozessorlüfters und Kühlkörpers Installieren eines Intel
4 CPU-Kühlkörpers und -Lüfters
1. Stellen Sie den Kühlkörper auf die
installierte CPU. Stellen Sie dabei sicher, dass die vier Druckstifte auf die Löcher am Motherboard ausgerichtet wurden.
2. Drücken Sie jeweils zwei Druckstifte
diagonal nach unten, um die Kühlkörper- Lüfter-Einheit zu befestigen.
3. Wenn die Kühlkörper/Lüfterbaugruppe
platziert wurde, verbinden Sie das Prozessorlüfterkabel mit dem Anschluss auf dem Motherboard.

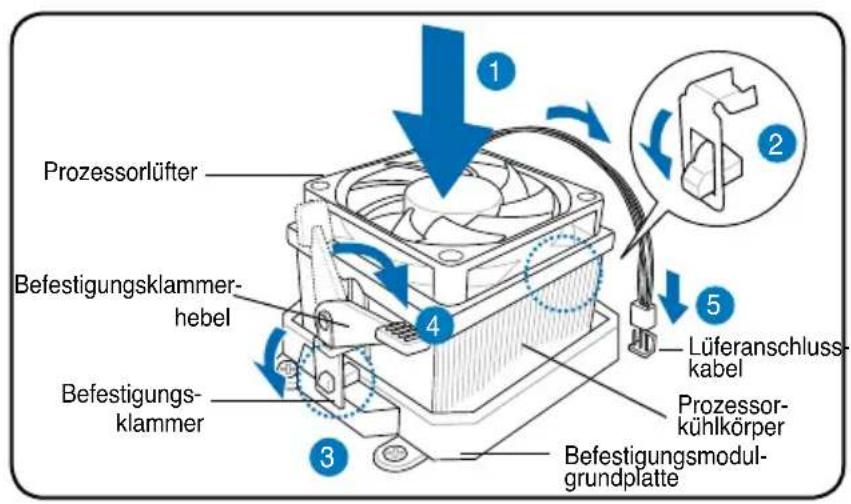

17Installationshandbuch Deutsch Installieren eines AMD CPU-Kühlkörpers und -Lüfters
1. Platzieren Sie den Kühlkörper auf dem installierten Prozessor.
WICHTIG: Vergewissern Sie sich, dass der Lüfter und der Kühlkörper richtig auf dem Befestigungsmechanismus der Modulplatte sitzt, anderenfalls können Sie die Befestigungsklemme nicht schließen.
2. Befestigen Sie ein Ende der Befestigungsklammmer an der
Befestigungsmodulgrundplatte.
3. Befestigen Sie die andere Seite der Befestigungsklammer (nahe des
Befestigungsklammerschlosses) auf der Grundplatte bis sie in der richtigen Position einrastet. HINWEIS: Ihr eingepackter Prozessor sollte mit einer Installationsanleitung für Prozessor, Lüfter, Kühlkörper und Befestigungsmechanismus geliefert werden. Wenn die Anweisungen dieses Abschnittes nicht mit denen der Prozessordokumentation übereinstimmen, folgen Sie bitte der Letzteren.
4. Drücken Sie die Befestigungsklammer auf den Befestigungsmecha-
nismus, um den Prozessor, den Lüfter und den Kühlkörper an der Befestigungsgrundplatte zu sichern.
5. Verbinden Sie das Kabel des Lüfters mit dem Anschluss auf dem
Motherboard. ACHTUNG: Vergessen Sie nicht den Prozessorlüfter anzuschließen, die Harware- Überwachung zeigt sonst einen Fehler an, wenn der Lüfter nicht angeschlossen ist. Befestigungsmodul- grundplatte Prozessor- kühlkörper Prozessorlüfter Befestigungsklammer- hebel Befestigungs- klammer Lüferanschluss- kabel

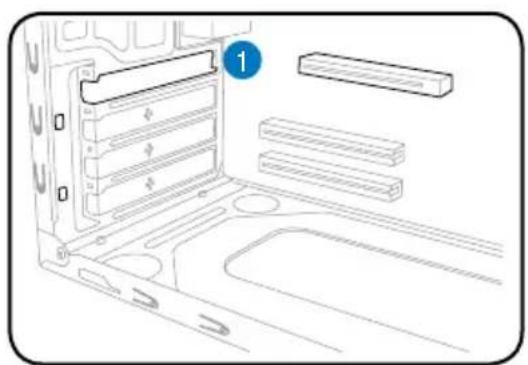

48 Installationshandbuch Deutsch Installieren einer Erweiterungskarte Installieren eines DIMMs
1. Suchen Sie die DIMM-Steckplätze auf dem Motherboard.
2. Entriegeln Sie einen DIMM-Steckplatz, indem Sie die Haltebügeln nach

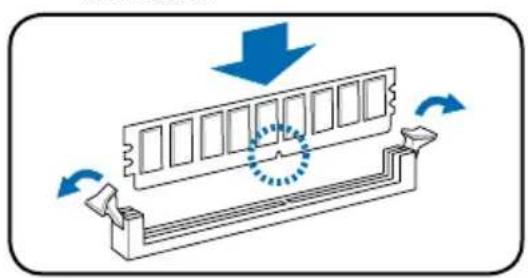

3. Richten Sie ein DIMM auf den Steckplatz aus, wobei die Kerbe am DIMM auf
die Unterbrechung des Steckplatzes ausgerichtet werden muss.

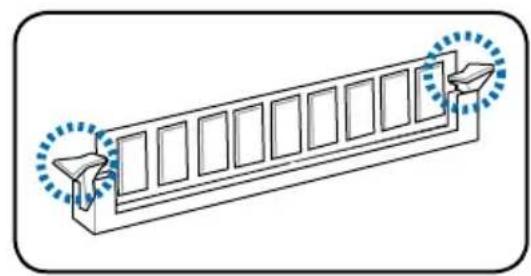

4. Drücken Sie das DIMM-Modul in den Sockel, bis die Befestigungsklammern
- Ziehen Sie den Netzstecker bevor Sie die DIMMs ein- oder ausbauen, sonst könnte das Motherboard und/oder andere Komponenten zerstört werden.
- Ein DDR DIMM hat eine Kerbe, so dass es nur in eine Richtung passt. Stecken Sie ein DIMM nicht mit übermäßiger Kraft in einen Steckplatz ein, um Schäden am DIMM zu vermeiden.
Metallklammerhalterung.
3. Stecken Sie die Karte mit der
Kontaktseite nach unten in den Steckplatz ein und drücken dann fest nach unten, bis sie richtig sitzt.
Metallklammerhalterung.

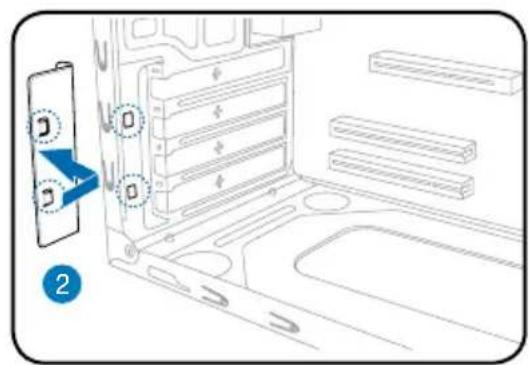

2. Entfernen Sie die Metallblende

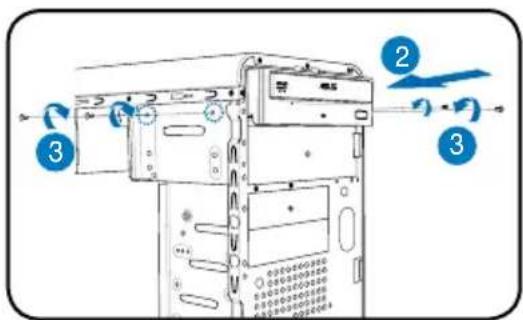

gegenüber dem Steckplatz, den Sie verwenden möchten.9Installationshandbuch Deutsch Einbau der Speicherlaufwerke Optisches Laufwerk
1. Stellen Sie das Gehäuse aufrecht
hin und entfernen die obere 5,25’’- Laufwerkschachtabdeckung.
2. Schieben Sie das optische
Laufwerk in den Schacht und drücken leicht, bis die Befestigungslöcher am Laufwerk mit den Löchern am Schacht übereinstimmen.
3. Sichern Sie das Laufwerk mit
jeweils 2 Schrauben auf jeder Seite des Schachtes.
4. Verbinden Sie die Stecker für IDE

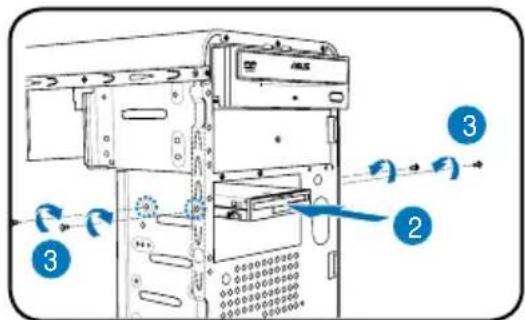

(A) und Stromversorgung (B)mit den Anschlüssen an der Rückseite des Laufwerkes. Diskettenlaufwerk
1. Stellen Sie das Gehäuse aufrecht
hin und entfernen die untere 3,5’’- Laufwerkschachtabdeckung.
2. Schieben Sie das Laufwerk in den
Schacht und drücken leicht, bis die Befestigungslöcher am Laufwerk mit den Löchern am Schacht übereinstimmen.
3. Sichern Sie das Diskettenlaufwerk
mit jeweils 2 Schrauben auf jeder Seite des Schachtes.

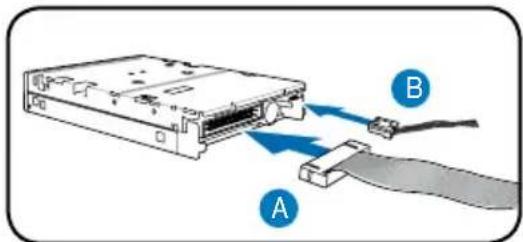

4. Verbinden Sie das Signalkabel (A)
und das Stromversorgungskabel (B) mit den Steckern an der Rückseite des Laufwerkes. Festplattenlaufwerk
1. Stellen Sie das Gehäuse aufrecht
hin und entfernen die obere 3,5’’- Laufwerkschachtabdeckung.
Festplattenlaufwerk in den Schacht und drücken leicht, bis die Befestigungslöcher am Laufwerk mit den Löchern am Schacht übereinstimmen.
3. Sichern Sie das Festplattenlaufwerk
mit jeweils 2 Schrauben auf jeder Seite des Schachtes.

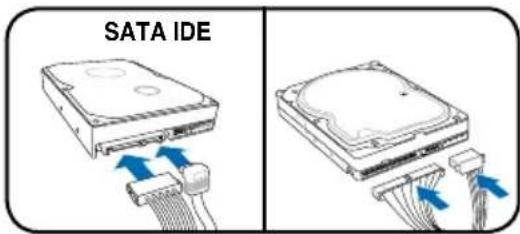

4. Für SATA-Festplatten: Verbinden

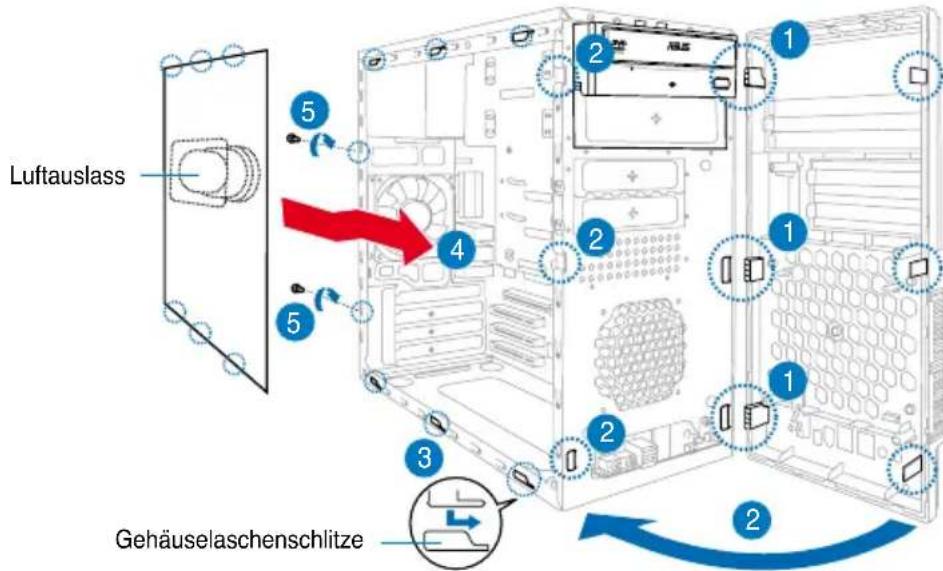

Sie die Stecker für das SATA-Signal und die Stromversorgung mit den Anschlüssen an der Rückseite des Laufwerkes. Für IDE-Festplatten: Verbinden Sie die Stecker für IDE und die Stromversorgung mit den Anschlüssen an der Rückseite des Laufwerkes. Entfernen der Laufwerkschachtabdeckung und Wiederanbau der Seitenabdeckung und der Frontabdeckung Wenn Sie ein optisches oder/und ein Diskettenlaufwerk eingebaut haben, entfernen Sie die Schachtabdeckung(en) an der Frontseite bevor Sie diese wieder am Gehäuse befestigen. Sie können dies folgendermaßen tun:

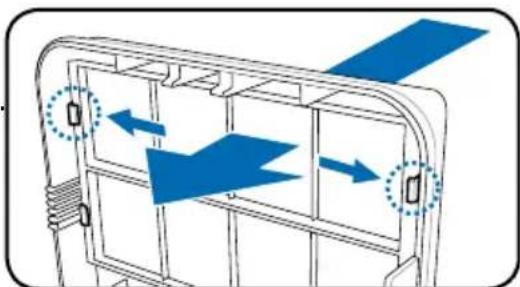

1. Suchen Sie die Abdeckungsklemmen.
2. Drücken Sie zum Entfernen der
Abdeckung die Klemmen nach außen.
3. Drücken Sie die Abdeckung heraus
und legen sie beiseite.
4. Folgen Sie den gleichen
Anweisungen beim Entfernen der 3,5’’-Schachtabdeckung. Wiedereinbau der Frontabdeckung und Seitenabdeckung:
1. Führen Sie die scharnierähnlichen Klemmen in die Löcher an der rechten
2. Schwenken Sie die Frontabdeckung nach links und haken sie richtig am
3. Setzen Sie die Seitenabdeckung in die oberen und unteren Gehäuselöcher ein.
4. Drücken Sie die Seitenabdeckung in Richtung der Frontabdeckung bis sie
richtig eingerastet ist.
