Produkttyp	Desktop-Computer
Marke	ASUS
Modell	V2M3N8200
Abmessungen (ca.)	450 x 200 x 450 mm (H x B x T)
Gewicht (ca.)	10 kg
Stromversorgung	Integriertes Netzteil mit Spannungswahlschalter 115 V / 230 V
Unterstützter Prozessor	Intel Pentium 4 (LGA775) oder AMD (entsprechender Sockel)
Arbeitsspeicher	DDR DIMM, mehrere Steckplätze
Speicher	SATA- oder IDE-Festplatte, optisches Laufwerk 5.25", Diskettenlaufwerk 3.5"
Frontanschlüsse	2x USB 2.0, Kopfhöreranschluss, Mikrofonanschluss
Rückanschlüsse	PS/2 für Tastatur und Maus, VGA, parallel, USB 2.0 (4), LAN RJ-45, Audioanschlüsse 6/8 Kanäle, optional: e-SATA, seriell, DVI, S/PDIF, IEEE 1394a
Konnektivität	LAN Ethernet, USB 2.0
Interne Laufwerksschächte	2x 5.25", 2x 3.5" (einer für Festplatte, einer für Diskettenlaufwerk)
Erweiterungssteckplätze	Mehrere Steckplätze mit Metallblenden
Belüftung	Prozessorlüfter und Steckplatz für Gehäuselüfter
Wartung und Reinigung	Regelmäßige Entstaubung der Lüftungsgitter, Feuchtigkeit vermeiden
Sicherheit	Vor jedem Eingriff im Inneren Netzstecker ziehen
Ersatzteile und Reparierbarkeit	Standardteile: Prozessor, Arbeitsspeicher, Festplatte, Netzteil, ASUS-Motherboard
Allgemeine Informationen	Anleitung in mehreren Sprachen verfügbar, 100 Seiten

Häufig gestellte Fragen - V2M3N8200 ASUS

Wie wähle ich die Versorgungsspannung für meinen ASUS V2M3N8200?

Verwenden Sie den Spannungswahlschalter neben dem Netzanschluss: Stellen Sie auf 115 V für Netzspannung 100-127 V und auf 230 V für 200-240 V.

Wie entferne ich die Seitenabdeckung des Computers?

Entfernen Sie die Schrauben an der Rückseite, schieben Sie dann die Seitenabdeckung nach hinten, bis die Haken aus den Laschen des Gehäuses lösen.

Welche Prozessortypen kann ich installieren?

Das Modell unterstützt Intel Pentium 4 Prozessoren im LGA775-Format und AMD Prozessoren mit passendem Sockel (siehe Handbuch des Motherboards).

Wie installiere ich ein DIMM-Speichermodul?

Entriegeln Sie die Clips des Sockels, richten Sie die Kerbe des Moduls an der Nase des Sockels aus, drücken Sie das Modul hinein, bis die Clips einrasten. Achtung: Vor dem Hantieren Netzstecker ziehen.

Wie installiere ich eine Festplatte in diesem Gehäuse?

Entfernen Sie die Metallblende des 3.5"-Schachts, setzen Sie die Festplatte ein, befestigen Sie sie mit zwei Schrauben auf jeder Seite, schließen Sie dann die SATA- oder IDE- und Stromkabel an der Rückseite der Festplatte an.

Was tun, wenn der Computer nicht startet?

Überprüfen Sie, ob das Netzteil eingesteckt ist und der Spannungswahlschalter auf der richtigen Position steht. Stellen Sie sicher, dass das Kabel des CPU-Lüfters am Motherboard angeschlossen ist (Anschluss CPU_FAN).

Wie setze ich die Frontblende nach dem Einbau einer Komponente wieder ein?

Setzen Sie die Laschen der Frontblende in die Öffnungen des Gehäuses auf der rechten Seite ein, schwenken Sie die Frontblende nach links, bis die Haken einrasten.

Welche Anschlüsse befinden sich an der Vorderseite des Computers?

An der Vorderseite finden Sie zwei USB 2.0-Anschlüsse, einen Kopfhöreranschluss und einen Mikrofonanschluss sowie die Ein-/Aus- und Reset-Tasten.

Kann ich eine zusätzliche Grafikkarte verwenden?

Ja, entfernen Sie die Metallblende eines Erweiterungssteckplatzes, setzen Sie die Grafikkarte in den Steckplatz ein und befestigen Sie sie mit der Verriegelung der Blenden.

Wo finde ich die vollständige Anleitung auf Französisch?

Die Anleitung ist kostenlos als PDF auf der Website notice-facile.com verfügbar. Sie können die französische Sprache vor dem Download auswählen.

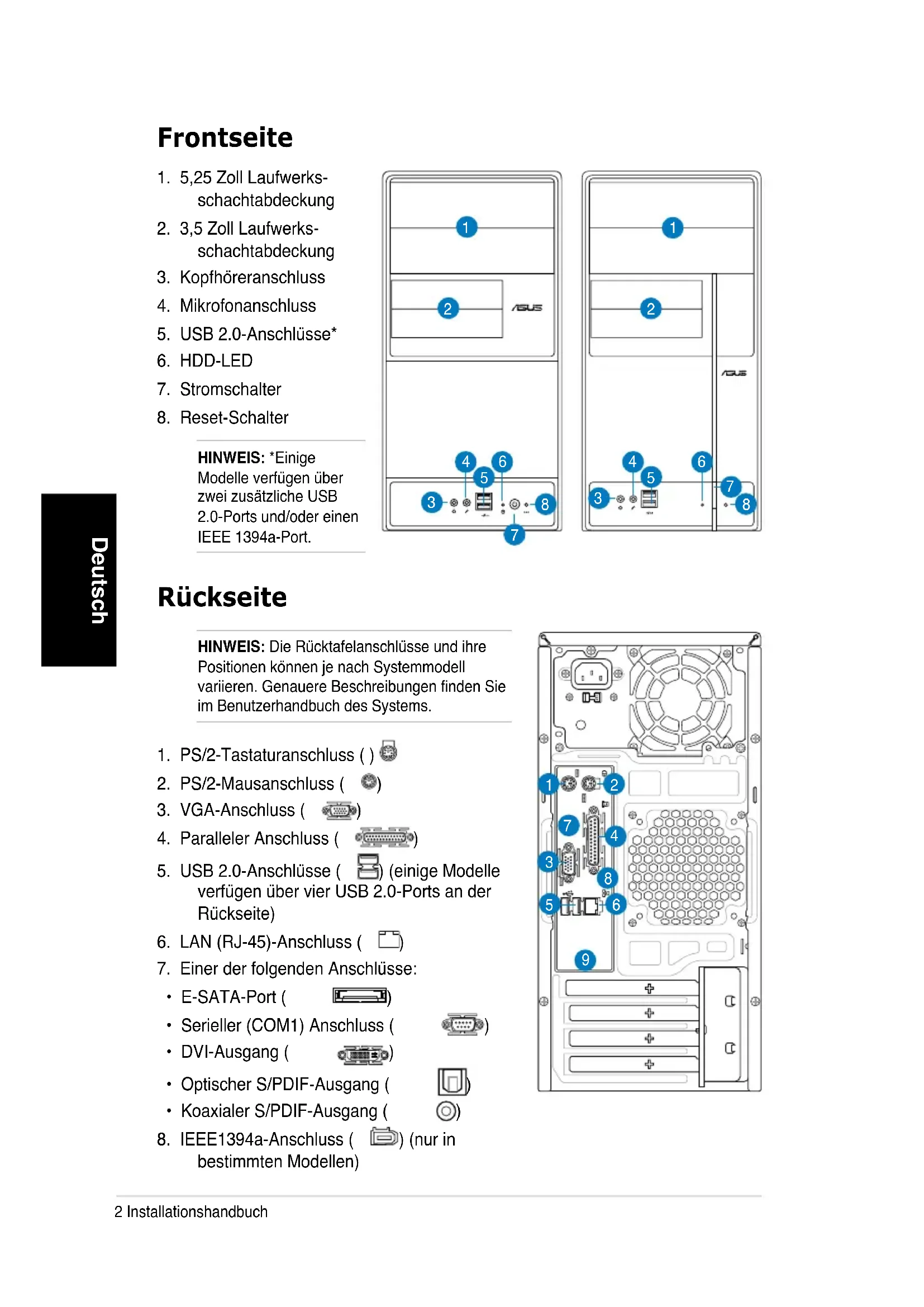

BEDIENUNGSANLEITUNG V2M3N8200 ASUS

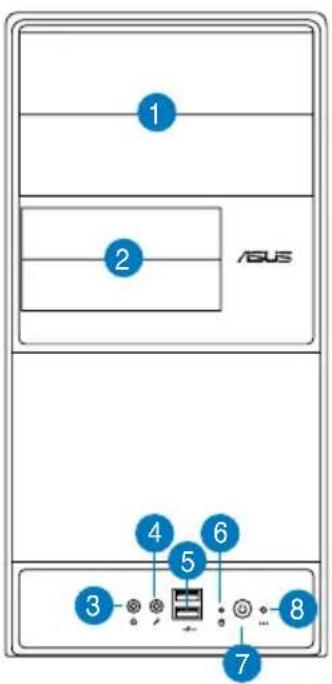

1. 5,25 Zoll Laufwerks- schachtabdeckung
2. 3,5 Zoll Laufwerks- schachtabdeckung
3. Kopfhöreranschluss
4. Mikrofonanschluss
5. USB 2.0-Anschlüsse*
6. HDD-LED
7. Stromschalter
8. Reset-Schalter

HINWEIS: *Einige

Modelle verfügen über zwei zusätzliche USB

2.0-Ports und/oder einen IEEE 1394a-Port.

Rückseite

HINWEIS: Die Rücktafelanschlüsse und ihre Positionen können je nach Systemmodell variieren. Genauere Beschreibungen finden Sie im Benutzerhandbuch des Systems.

1. PS/2-Tastaturanschluss ( )
2. PS/2-Mausanschluss ( )
3. VGA-Anschluss ( )
4. Paralleler Anschluss ( )
5. USB 2.0-Anschlüsse ( ☐) (einige Modelle verfügen über vier USB 2.0-Ports an der Rückseite)
6. LAN (RJ-45)-Anschluss (☐)
7. Einer der folgenden Anschlüsse: • E-SATA-Port ( ) • Serieller (COM1) Anschluss ( • DVI-Ausgang ( )
8. Optischer S/PDIF-Ausgang ( • Koaxialer S/PDIF-Ausgang (
9. IEEE1394a-Anschluss ( ☐) (nur in bestimmten Modellen)

1. Eine der folgenden Audioanschlusskonfigurationen:

- 6-Kanal

• 8-Kanal

Details finden Sie in der Konfigurationstabelle des Benutzerhandbuchs.

Interne Komponenten

1. Fronttafelabdeckung
2. Leeres 5,25-Zoll Fach für ein optisches Laufwerk
3. Diskettenlaufwerkseinschub
4. Festplattenschacht
5. Netzteil
6. Gehäuselüfteranschluss
7. ASUS-Motherboard*
8. Metallklammern der Erweiterungssteckplätze

HINWEIS: *Details zum Motherboard finden Sie im Benutzerhandbuch des Systems.

Auswählen der Netzspannung

Das Netzteil ist mit einem 115V/230V-Spannungsschalter neben dem Stromanschluss ausgestattet. Verwenden Sie diesen Schalter, um die passende Systemeingangsspannung entsprechend Ihrem Stromversorgungssystem in Ihrer Region auszuwählen.

Stellen Sie den Schalter auf 115V, wenn die Stromversorgung in Ihrer Region 100V bis 127V ist.

Stellen Sie den Schalter auf 230V, wenn die Stromversorgung in Ihrer Region 200V bis 240V ist.

HINWEIS: *Details zum Motherboard finden Sie im Benutzerhandbuch des Systems.

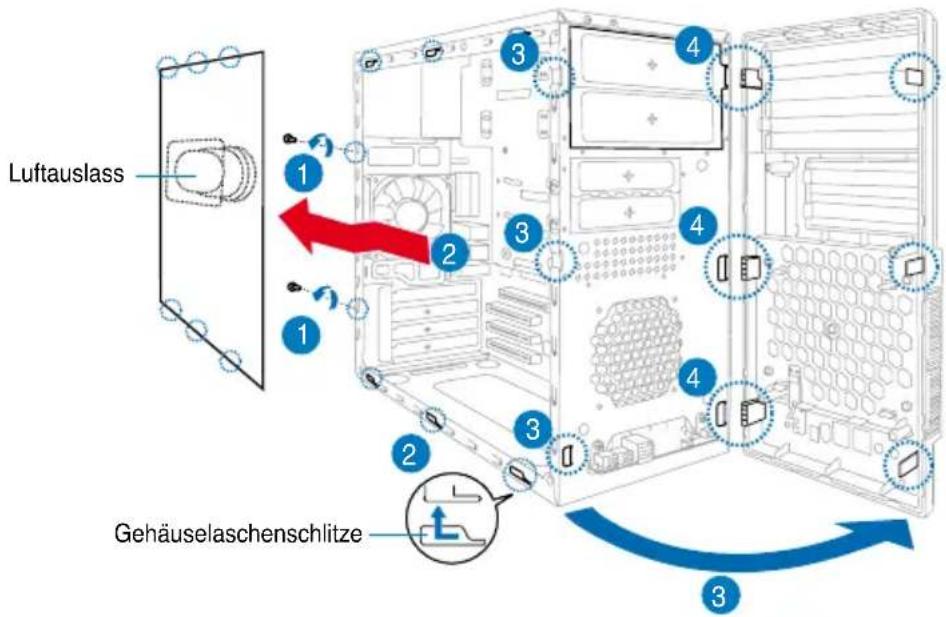

Entfernen der Seitenabdeckung und der Frontabdeckung

1. Entfernen Sie die Schrauben der Abdeckung an der Rückseite.
2. Ziehen Sie die Seitenabdeckung in Richtung Rückseite, bis die Haken aus den Halterungen des Gehäuses ausrasten. Stellen Sie die seitliche Abdeckung beiseite.
3. Suchen Sie die Befestigungshaken der Frontabdeckung und ziehen Sie, bis diese aus dem Gehäuse ausrasten.
4. Schwenken Sie die Frontabdeckung nach rechts, bis die scharnierähnlichen Halterungen an der rechten Seite frei liegen.
5. Entfernen Sie die Frontabdeckung und stellen Sie diese beiseite.

Prozessoreinbau

Installieren einer Intel® Pentium® 4 CPU im LGA775-Paket

1. Lokalisieren Sie den Prozessorsockel auf dem Motherboard.

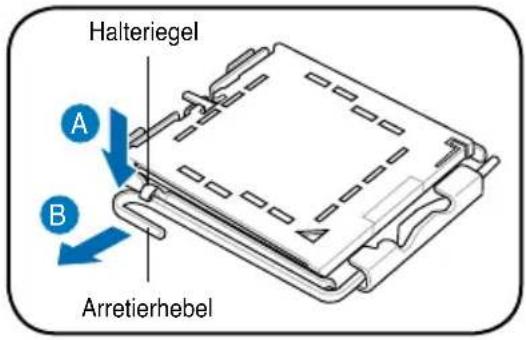

2. Drücken Sie den Arretierhebel mit Ihrem Daumen (A) und schieben Sie ihn nach links (B), bis er von dem Halteriegel losgelassen wird.

ACHTUNG: Um eine Beschädigung der Sockel-Pins zu vermeiden, entfernen Sie die PnP-Abdeckung nicht, bevor Sie den Prozessor installieren.

1. Ziehen Sie den Arretierhebel in die Pfeilrichtung bis zu einem Winkel von 135° hoch.

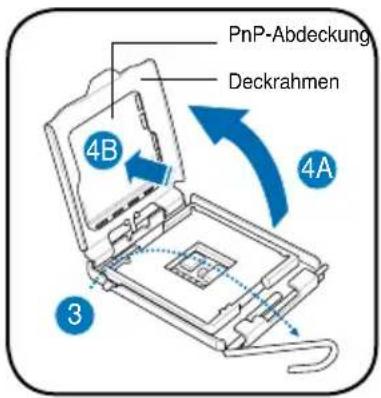

2. Ziehen Sie den Deckrahmen mit Ihrem Daumen und Zeigefinger bis zu einem Winkel von 100° hoch (4A) und drücken Sie dann die PnP-Abdeckung durch die Aussparung des Deckrahmens, um sie zu entfernen (4B).

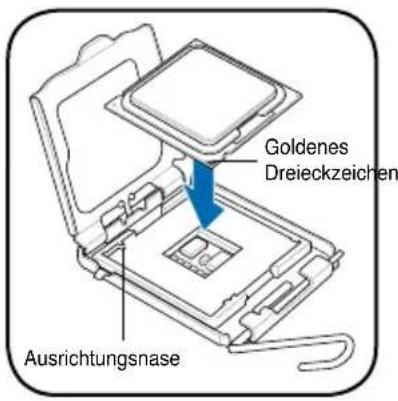

3. Legen Sie die CPU auf den Sockel. Richten Sie dabei das goldene Dreieck auf die untere linke Ecke des Sockels aus. Die Sockelausrichtungsnase muss in die CPU-Kerbe einpassen.
4. Machen Sie den Deckrahmen (A) zu. Drücken Sie anschließend den Arretierhebel (B), bis er unter dem Halteriegel einrastet.

Installieren einer AMD CPU

1. Suchen Sie den Prozessorsockel und heben Sie den Hebel im Winkel von ca. 90°-100° an.
2. Stecken Sie den Prozessor in den Sockel und vergewissern Sie sich, dass die Prozessorecke mit dem goldenen Dreieck mit dem kleinen Dreieck am Sockel übereinstimmt.
3. Drücken Sie den Sockelhebel zum Sichern des Prozessors herunter.

ACHTUNG: Falscher Einbau des Prozessors kann die Anschlüsse verbiegen und den Prozessor ernsthaft beschädigen!

Einbau des Prozessorlüfters und Kühlkörpers Installieren eines Intel® Pentium® 4 CPU-Kühlkörpers und -Lüfters

1. Stellen Sie den Kühlkörper auf die installierte CPU. Stellen Sie dabei sicher, dass die vier Druckstifte auf die Löcher am Motherboard ausgerichtet sind.
2. Drücken Sie jeweils zwei Druckstifte diagonal nach unten, um die Kühlkörper-Lüfter-Einheit zu befestigen.
3. Wenn die Kühlkörper/Lüfterbaugruppe platziert wurde, verbinden Sie das Prozessorlüfterkabel mit dem Anschluss auf dem Motherboard.

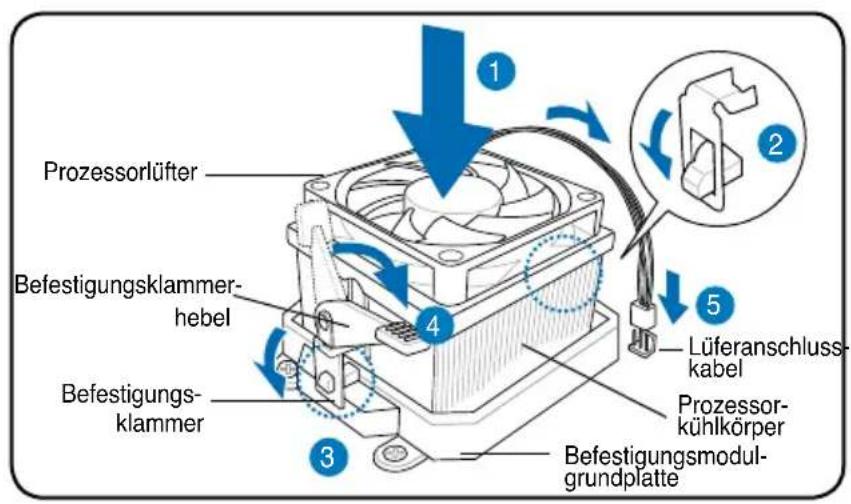

Installieren eines AMD CPU-Kühlkörpers und -Lüfters

1. Platzieren Sie den Kühlkörper auf dem installierten Prozessor.

WICHTIG: Vergewissern Sie sich, dass der Lüfter und der Kühlkörper richtig auf dem Befestigungsmechanismus der Modulplatte sitzen, anderenfalls können Sie die Befestigungsklemme nicht schließen.

1. Befestigen Sie ein Ende der Befestigungsklammer an der Befestigungsmodulgrundplatte.
2. Befestigen Sie die andere Seite der Befestigungsklammer (nahe des Befestigungsklammerschlosses) auf der Grundplatte, bis sie in der richtigen Position einrastet.

HINWEIS: Ihr eingepackter Prozessor sollte mit einer Installationsanleitung für Prozessor, Lüfter, Kühlkörper und Befestigungsmechanismus geliefert werden. Wenn die Anweisungen dieses Abschnittes nicht mit denen der Prozessordokumentation übereinstimmen, folgen Sie bitte der Letzteren.

1. Drücken Sie die Befestigungsklammer auf den Befestigungsmechanismus, um den Prozessor, den Lüfter und den Kühlkörper an der Befestigungsgrundplatte zu sichern.
2. Verbinden Sie das Kabel des Lüfters mit dem Anschluss auf dem Motherboard.

ACHTUNG: Vergessen Sie nicht den Prozessorlüfter anzuschließen, die Hardware-Überwachung zeigt sonst einen Fehler an, wenn der Lüfter nicht angeschlossen ist.

Installieren eines DIMMs

1. Suchen Sie die DIMM-Steckplätze auf dem Motherboard.
2. Entriegeln Sie einen DIMM-Steckplatz, indem Sie die Haltebügel nach außen drücken.
3. Richten Sie ein DIMM auf den Steckplatz aus, wobei die Kerbe am DIMM auf die Unterbrechung des Steckplatzes ausgerichtet werden muss.
4. Drücken Sie das DIMM-Modul in den Sockel, bis die Befestigungsklammern einrasten.

• Ziehen Sie den Netzstecker, bevor Sie die DIMMs ein- oder ausbauen, sonst könnte das Motherboard und/oder andere Komponenten zerstört werden.
• Ein DDR DIMM hat eine Kerbe, so dass es nur in eine Richtung passt. Stecken Sie ein DIMM nicht mit übermäßiger Kraft in einen Steckplatz ein, um Schäden am DIMM zu vermeiden.

Installieren einer Erweiterungskarte

1. Entfernen der Metallklammerhalterung.

1. Stecken Sie die Karte mit der Kontaktseite nach unten in den Steckplatz ein und drücken dann fest nach unten, bis sie richtig sitzt.

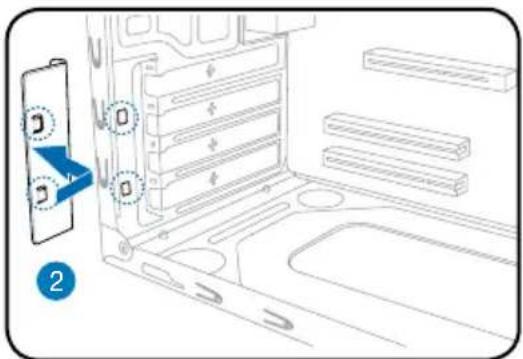

2. Einsetzen der Metallklammerhalterung.
3. Entfernen Sie die Metallblende gegenüber dem Steckplatz, den Sie verwenden möchten.

Einbau der Speicherlaufwerke

Optisches Laufwerk

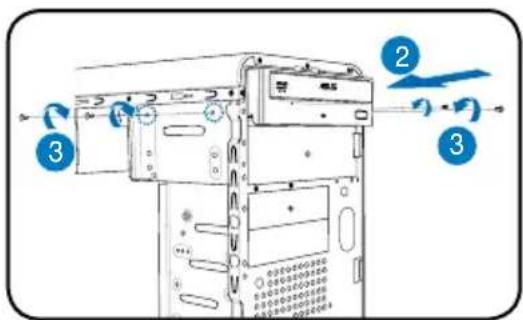

1. Stellen Sie das Gehäuse aufrecht hin und entfernen die obere 5,25"-Laufwerkschachtabdeckung.
2. Schieben Sie das optische Laufwerk in den Schacht und drücken leicht, bis die Befestigungslöcher am Laufwerk mit den Löchern am Schacht übereinstimmen.
3. Sichern Sie das Laufwerk mit jeweils 2 Schrauben auf jeder Seite des Schachtes.
4. Verbinden Sie die Stecker für IDE (A) und Stromversorgung (B) mit den Anschlüssen an der Rückseite des Laufwerkes.

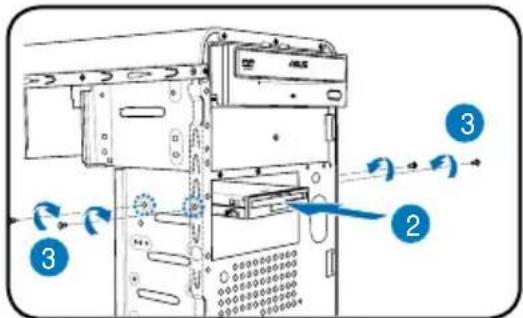

1. Stellen Sie das Gehäuse aufrecht hin und entfernen die untere 3,5"-Laufwerkschachtabdeckung.
2. Schieben Sie das Laufwerk in den Schacht und drücken leicht, bis die Befestigungslöcher am Laufwerk mit den Löchern am Schacht übereinstimmen.
3. Sichern Sie das Diskettenlaufwerk mit jeweils 2 Schrauben auf jeder Seite des Schachtes.
4. Verbinden Sie das Signalkabel (A) und das Stromversorgungskabel (B) mit den Steckern an der Rückseite des Laufwerkes.

1. Stellen Sie das Gehäuse aufrecht hin und entfernen Sie die obere 3,5"-Laufwerkschachtabdeckung.
2. Schieben Sie das Festplattenlaufwerk in den Schacht und drücken Sie leicht, bis die Befestigungslöcher am Laufwerk mit den Löchern am Schacht übereinstimmen.
3. Sichern Sie das Festplattenlaufwerk mit jeweils 2 Schrauben auf jeder Seite des Schachtes.

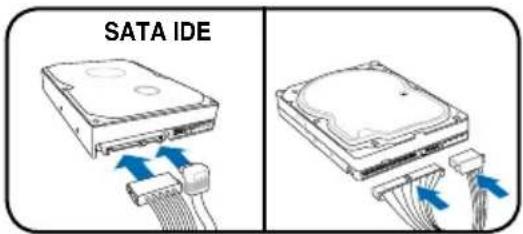

1. Für SATA-Festplatten: Verbinden Sie die Stecker für das SATA-Signal und die Stromversorgung mit den Anschlüssen an der Rückseite des Laufwerkes.

Für IDE-Festplatten: Verbinden Sie die Stecker für IDE und die Stromversorgung mit den Anschlüssen an der Rückseite des Laufwerkes.

Für IDE-Festplatten: Verbinden Sie die Stecker für IDE und die Stromversorgung mit den Anschlüssen an der Rückseite des Laufwerkes.

Für IDE-Festplatten: Verbinden Sie die Stecker für IDE und die Stromversorgung mit den Anschlüssen an der Rückseite des Laufwerkes.

Entfernen der Laufwerkschachtabdeckung und Wiederanbau der Seitenabdeckung und der Frontabdeckung

Wenn Sie ein optisches oder/und ein Diskettenlaufwerk eingebaut haben, entfernen Sie die Schachtabdeckung(en) an der Frontseite, bevor Sie diese wieder am Gehäuse befestigen. Sie können dies folgendermaßen tun:

1. Suchen Sie die Abdeckungsklemmen.
2. Drücken Sie zum Entfernen der Abdeckung die Klemmen nach außen.
3. Drücken Sie die Abdeckung heraus und legen Sie sie beiseite.
4. Folgen Sie den gleichen Anweisungen beim Entfernen der 3,5"-Schachtabdeckung.

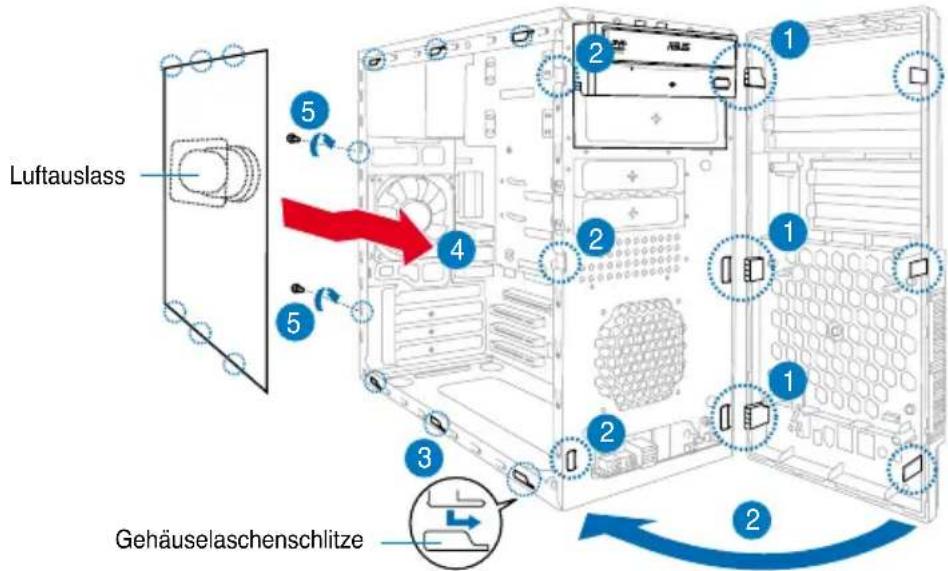

Wiedereinbau der Frontabdeckung und Seitenabdeckung:

1. Führen Sie die scharnierähnlichen Klemmen in die Löcher an der rechten Gehäuseseite.
2. Schwenken Sie die Frontabdeckung nach links und haken Sie sie richtig am Gehäuse ein.
3. Setzen Sie die Seitenabdeckung in die oberen und unteren Gehäuselöcher ein.
4. Drücken Sie die Seitenabdeckung in Richtung der Frontabdeckung, bis sie richtig eingerastet ist.
5. Sichern Sie die Abdeckung mit den zwei vorher entfernten Schrauben.
